Как пользоваться мультиметром: подробная инструкция для чайников

Последовательность проведения измерений

Измерение постоянных напряжений

Для выполнения измерений черный щуп мультиметра подключают к разъему COM (8), красный – к разъему 7. Такое подключение щупов используется при всех измерениях, за исключением измерения величины постоянного тока на пределе 10 Ампер.

Измерение величины напряжения производят параллельным подключением щупа к точкам (выводам, контактам, разъемам, клеммам) измерений. Переключатель режимов устанавливают в зону 13 на предел, соответствующий максимально возможному напряжению в конкретной цепи. Например, при проведении измерений в легковом автомобиле переключатель устанавливают на предел 20 Вольт. Если величина измеренного напряжения будет менее 2 Вольт, для получения более точных данных следует установить переключатель на 2 В. Если величина измеряемого напряжения превысит предел измерения, на цифровом индикаторе появиться значение 1 в верхнем регистре.

На цифровом индикаторе показывается полярность напряжения (значок + и -).

Измерение переменных напряжений

Данный режим часто используется для контроля бытовой сети 220/380 Вольт 50 Герц. Для этого переключатель режимов устанавливается в зону 3 на предел 600 Вольт. Результаты измерения индицируются на цифровой шкале. Если величина меньше 200 Вольт, для увеличения точности предел можно установить на 200 Вольт.

При выполнении измерений необходимо соблюдать меры предосторожности

Измерение величины постоянного тока

Измерения проводятся, подключая щупы в разрыв электрической цепи. Ели подключить, например, в режиме измерения тока щупы к клеммам аккумулятора, прибор выйдет из строя. Первоначально переключатель устанавливается на 200m (миллиампер), затем, на меньший, если требуется.

На пределе тока до 10 Ампер красный щуп помещают в гнездо 9. При большом токе проводники щупов могут нагреваться.

Измерение сопротивления

Переключатель устанавливают в зону 11 на предел 200. Щупы устанавливаются в гнезда 7 и 8. Если индицируется 1 (рис.4), значит, сопротивление цепи имеет большее значение, предел увеличивается.

Индикация 1 на максимальном пределе свидетельствует об обрыве в цепи.

Контроль работоспособности диода

В мультиметре имеется возможность проверять работоспособность диодов. Переключатель устанавливается в положение 12. Попеременно подключая щупы к диоду в различных направлениях, определяют исправность диода. В одном из направлений сопротивление должно быть около 600 Ом. В обратном включении сопротивление практически бесконечное (на индикаторе показывается 1).

«Прозвонка» электрической цепи

Для определения исправности электропроводки звуковым методом переключатель устанавливается в положение 6. Щупы подключаются к противоположным выводам контролируемого проводника. При наличии электрического соединения (исправности контактов, проводника) сработает зуммер.

Определение коэффициента передачи h21 биполярных транзисторов

Переключатель устанавливается в OFF (выключен). Транзистор вставляется в разъем 10 в соответствии с полярностью, расположением базы, коллектора, эмиттера (cbe). Переключатель устанавливается в направлении 5. На ЖК-дисплее индицируется коэффициент передачи транзистора.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

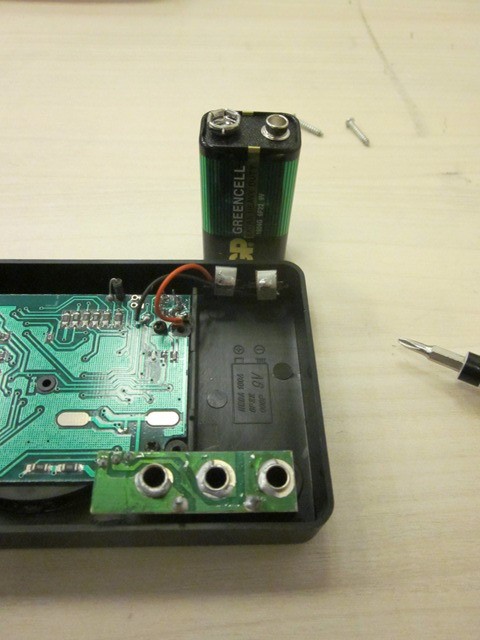

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя)

Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Мультиметр dt9208a инструкция по применению

Особенностью этой модели является увеличенный диапазон замера постоянного и переменного тока – до 20А.

К достоинствам устройства пользователи также относятся:

1. удобный датчик температуры (с термопарой), входящий в комплект поставки. Диапазон измерения температуры составляет от -40 до 1000 градусов по Цельсию, погрешность составляет 1 … 2 градуса;
2. способность проверять емкость и частоту;
3. наличие функции «композиция»;
4. хранение результатов измерений;
5. автоматическое отключение через 15 минут бездействия;
6. резиновый чехол на корпус. Защищает от пыли, частично от влаги. Для замены крышки батарейного отсека необходимо снять и выкрутить винты, которыми крепится задняя крышка;
7. указать установку в наклонном положении и возможность поворота экрана.

При поставке мультиметра из Китая инструкция к нему прилагается на английском, причем специфически «китайском английском», языке. Поэтому для покупателей этой модели рекомендуем сразу же найти качественный видео-обзор:

Сведения об устройстве

Модель DT830B является многофункциональным измерительным прибором – мультиметром, получившим широкое применение среди электриков. С помощью этого универсального инструмента можно в самые короткие сроки определить нужные параметры и электротехнические характеристики.

Основным отличием цифрового устройства DT830B от аналоговых приборов считается возможность измерений многих параметров, а все полученные данные представляются в цифровом формате. Все элементы схемы помещаются в небольшом корпусе, на лицевой части которого по центру установлен основной переключатель. Он является главным элементом управления и охватывает примерно 20 позиций.

По кругу расположены значки, обозначающие соответствующие режимы работы. Все полученные данные измерений выводятся на цифровой жидкокристаллический дисплей.

Как измерять: подробная инструкция

Электроэнергетическая промышленность выпускает модели тестеров с различными интерфейсами. Производители описывают, как пользоваться мультиметром, в подробной инструкции. Но часто, особенно в комплектации дешевых продуктов, инструкции отсутствуют или напечатаны на английском языке. Несмотря на некоторые отличия, измерения в разных приборах производятся по Общим принципам.

Напряжение

При работе с электрической цепью под напряжением требуется соблюдать технику безопасности.

Первым делом нужно установить режим работы и диапазон значений. Для этого нужно знать, какой ток в цепи — постоянный или переменный. Рекомендуется сначала установить диапазон на максимум (если напряжение неизвестно) или выше предела текущего потенциала. Для сети 220 В это 600 или 750 В.

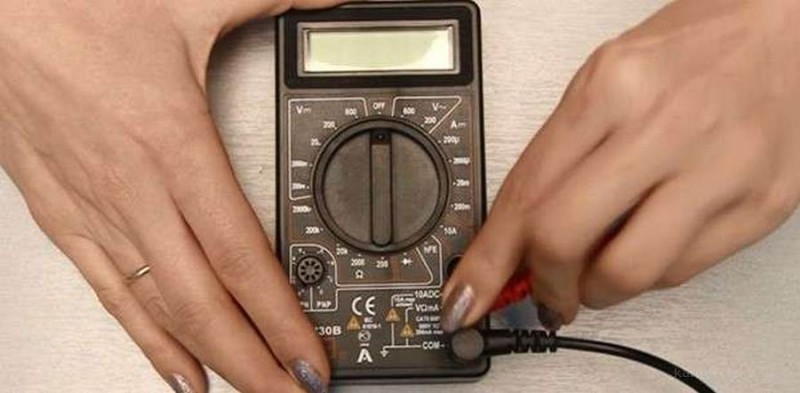

Второй шаг — черный щуп подключить к гнезду СОМ, красный к разъему для определения напряжения.

Подключение щупов для измерения напряжения

Третий — непосредственно измерение. Для этого завести концы проводов в гнезда розетки или, например, к полюсам батарейки.

Замер потенциала батарейки

На экране высветится значение напряжения в вольтах. Зафиксировать число можно нажатием кнопки HOLD (при наличии). Это очень удобная функция, особенно если измерений много.

При несоблюдении полярности величина будет со знаком «минус». В цифровых мультметрах, в отличие от стрелочных, это не проблема.

Сопротивление

Мультиметр позволяет определять сопротивление элементов, участков цепи или простейших электрических устройств без подачи напряжения. Подобные измерения не опасны, так как обесточенные предметы опасности не представляют.

Последовательность работы:

1. Выставить переключателем нужный режим в максимальном диапазоне.
2. Подключить провода к соответствующим разъемам.
3. Проконтролировать состояние прибора. Для этого соединить концы щупов между собой. Дисплей покажет «0» или незначительное сопротивление самих проводников, которое учитывается при высокоточных расчетах.
4. Измерить сопротивление прикосновением к выводам исследуемого объекта. Часто для этого пользуются зажимами «крокодил». Работать будет удобнее, а показания точнее.

Прибор автоматически выдает значение сопротивления в Ом. Для правильного результата достаточно 2 попыток.

Определение сопротивления элемента

Если цепь разомкнута и нет контакта, на дисплее появится единица.

Сила тока

Для того, чтобы измерить силу тока в цепи, нужно встроить прибор в цепь — последовательно.

Мультиметр встраивается в разрыв цепи

Оптимально, если есть возможность подключать провода к разборному разъему. В противном случае нужно будет изготовить какое-то устройство. Удобно использовать простой электрический провод с вилкой на одном конце и двойной розеткой на другом.

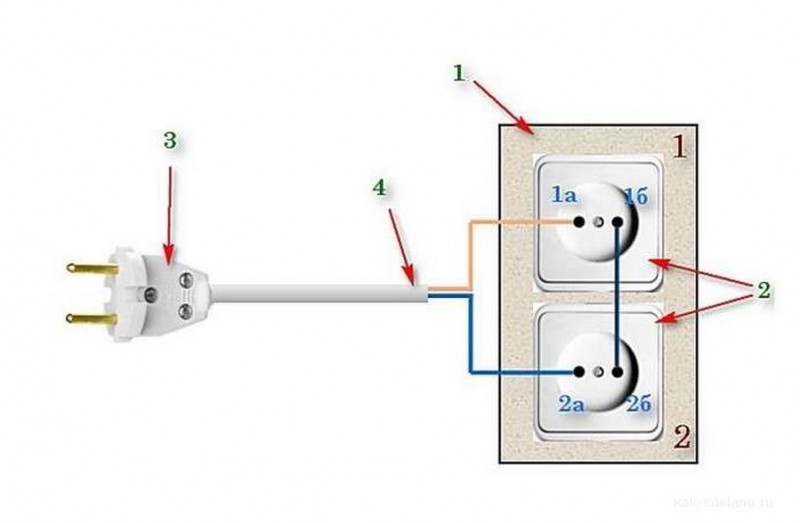

Приспособление для замеров силы тока

Измерение тока небезопасно как для замерщика, так и прибора. При перегрузке устройство может сгореть.

Чтобы минимизировать возможный риск, нужно соблюдать определенные правила:

• Начинать с максимального диапазона. Даже при низком напряжении сила тока может быть очень большой.
• Если показания прибора меньше нижней границы ( 200 или 500 мА в различных моделях), переустановить красный провод в соответствующее гнездо и снять точные измерения уже в более узком диапазоне.
• Ограничивать длительность замеров и паузы между ними. Если не соблюдать временной режим, мультиметр перегреется и выйдет из строя.

Подключение красного щупа при токе свыше 200 мА

Современные модели мультиметров

Расскажем о некоторых современных моделях, которым, как правило, отдают предпочтение пользователи. Весьма популярен в наши дни автоматический мультиметр предела измерения, т.к. у большинства последних моделей мультиметров переключатель режима служит лишь для выбора измеряемой величины, а предел измерения мультиметр определяет сам.

Некоторые модели имеют одновременно стрелочный и цифровой индикаторы. Подобный мультиметр очень удобный в виду того, что информация на цифровом дисплее обновляется достаточно медленно (около 4 раз в секунду), а столбиковая диаграмма позволяет дать быструю и качественную оценку измеряемой величины — измерение производится с невысокой точностью, но гораздо чаще (до 20 раз в секунду).

Нельзя не сказать и о таких моделях мультиметров, которые могут работать под управлением компьютера и передавать на него результаты измерений для дальнейшей обработки.

Чтобы мультиметр служил долго и отвечал всем желаемым требованиям, при его выборе следует учитывать несколько моментов.  В целом следует принимать во внимание такие характеристики мультиметра, как разрешение и точность (определяется АЦП и алгоритмом вычислений). Еще большее значение имеет защита входов прибора и его электробезопасность, а именно защита от поражения электротоком при попадании на входы высокого напряжения

Следует помнить, что  мультиметрычасто выходят из строя при превышении разрешенной силы тока, при кратковременных выбросах напряжения и при подключении включенного в режиме измерения сопротивления прибора к цепям под напряжением

Еще большее значение имеет защита входов прибора и его электробезопасность, а именно защита от поражения электротоком при попадании на входы высокого напряжения. Следует помнить, что  мультиметрычасто выходят из строя при превышении разрешенной силы тока, при кратковременных выбросах напряжения и при подключении включенного в режиме измерения сопротивления прибора к цепям под напряжением.

Также важно, чтобы выбранный прибор соответствовал предполагаемым условиям эксплуатации, а корпус обеспечивал достаточную защиту (влагобрызгозащита, ударопрочный пластик, футляр)

При выборе мультиметра нужно обратить внимание и на то, сколько времени будет работать батарея, и в случае, если данного времени недостаточно, лучше выбрать модель, работающую от аккумулятора. Cамые популярные позиции, которые предназначены для измерения напряжения, тока, сопротивления, емкости, проверки диодов, транзисторов, звуковой прозвонки:

Cамые популярные позиции, которые предназначены для измерения напряжения, тока, сопротивления, емкости, проверки диодов, транзисторов, звуковой прозвонки:

—  DT 830

 —  DT 831

 —  DT 832

 —  DT 838

 —  DT 890+

Общие функции для данных моделей:

• 3,5 разрядный ж/к дисплей (1999 чисел с автоматическим определением полярности и единиц измерения) • Индикатор разряда батареи • Защита от перегрузок

Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Основные и дополнительные возможности мультиметров

Вопрос о том, как правильно пользоваться мультиметром, только кажется глупым. Современные модели с большим числом возможностей требуют как минимум тщательного изучения инструкции, а лучше – постоянной практики.

Итак, «продвинутые» могут измерять:

• силу переменного тока. Для больших значений используются подключаемые токовые клещи, они также могут быть встроенными;
• индуктивность;
• емкость;
• сопротивление цепи. При большом сопротивлении требуется внешний источник питания;
• температуру. Для этого используется внешний термический датчик, темопара;
• частоту.

Также с помощью мультиметров можно выполнять «прозвонку» — измерять электрическое сопротивление проводки, обычно при низких значения (менее 50 Ом). Термин возник из-за сопровождения измерений звуковым или световым сигналом.

Благодаря возможности генерации тестовых сигналов (гармонических или импульсных) возможно проводить тесты диодов (на проверку целостности, определение полярности), транзисторов.

В зависимости от модели могут осуществляться:

• защита входных контактов при случайной подаче внешнего напряжения в режиме измерения сопротивления;

• защита прибора от неправильного измеряемых параметров. Основана на плавких и автоматических выключателях. Они предохраняют устройство от выгорания, отключая его;

• автоматическое отключение питания;
• подсветка дисплея;
• индикация перегрузки и разряда источника питания (батарейки, аккумулятора);
• фиксация результатов измерения, их запись и хранение;
• автоматизация выбора пределов измерения.

Перед началом работы с прибором следует ознакомиться с набором функций. Разобраться, как пользоваться мультиметром неизвестной модели, в отсутствие инструкции по эксплуатации можно на основании внешнего вида и стандартных обозначений на устройстве. Также в этом поможет видео — как пользоваться мультиметром.

Особенности китайских мультиметров

Заходя на китайские сайты Интернет-торговли, глаза разбегаются от разнообразия приборов. Вроде и характеристики совпадают, а названия и цены разные. Надеюсь, не будет ни для кого открытием, что практически все мультиметры изготавливаются на одном заводе, а бренды им заказывают торгующие организации.

Тем не менее, точность приборов приличная — погрешность менее 1 %. Это даже для европейских моделей нормально.

Питание большинства мультиметров осуществляется от батарей AAA, а не от «Кроны», с меньшей жизнью элемента

Даже недорогие модели оснащены подсветкой дисплея, что важно для монтажников

Ну и, как правило, цена на них не кусается, поэтому при жесткой эксплуатации не жалко поменять. Но, вне зависимости от цены, приборы у монтажников служат по нескольку лет в жестких условиях даже с разломанным корпусом.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

МУЛЬТИМЕТР DT-830B

Цена: $2.75

Перейти в магазин

Дешевый, практичный мультиметр, который необходим как дома, так и на работе. А пользоваться им нужно уметь исключительно всем.

Добро пожаловать под кат

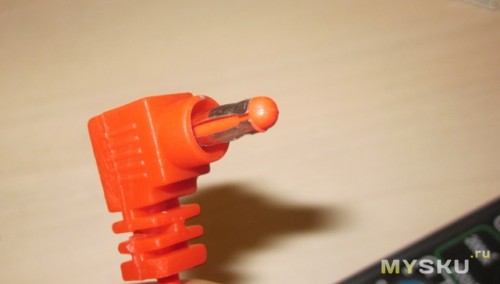

Продавец продает устройство в коробочке с двумя щупами. Необходимо обзавестись батарейкой типа «Крона», Т.к. в комплекте ее нет, хватает ее на Ное кол-во лет при использовании «иногда». Откручиваем два самореза, расположенные с сзади устройства, открываем заднюю крышку (навверх и на себя) и вуаля. «место для элемента питания» и китайская пайка. . МУЛЬТИМЕТР DT-830B Состоит из: -дисплей ж/к -переключатель многопозиционный -гнезда для подключения щупов -панель для проверки транзисторов

Положения переключателя разделены на сектора: OFF -выключатель питания прибора DСV — измерение напряжения постоянного тока(вольтметр) ACV — измерение напряжения переменного тока(вольтметр) hFe — сектор включения измерения транзисторов. DCA — измерение постоянного тока (амперметр). 10А — сектор амперметра для измерения больших значений постоянного тока (по инструкции измерения проводятся в течение нескольких секунд). Диод -сектор для проверки диодов. Ом -сектор измерения сопротивления.

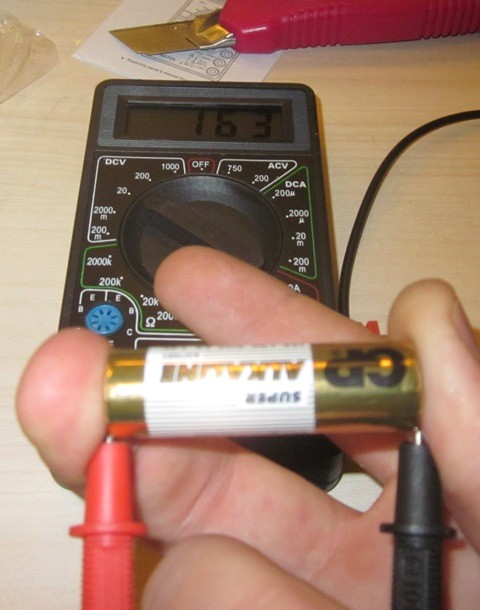

Полевые испытания: измеряем 8кОМ резистор: для наглядности измерений двумя мултиметрами:второй расхождения не велики)) замеряем только что открытую батарейку: врет на 0.02 вольта… и электросеть —

Плюсы: +работает, +измеряет LOL +дешевле чем в России в два раза. Минусы — врет, но не сильно — нету звонилки (прозвон соединений) — долго ждать (месяц).

Как правильно использовать

При эксплуатации мультиметра необходимо придерживаться правил безопасности. Если корпус повреждён, необходимо выключить прибор и обратиться в сервисный центр. Когда проводятся замеры, пальцами нельзя прикасаться к гнездам. Для настройки оборудования используется поворотный переключатель. Он позволяет менять единицы измерения, а также функции.

Настройка тестера

Когда цепь находится под напряжением, запрещается переводить прибор на опцию тестирования сопротивления. Если требуется узнать силу постоянного либо переменного тока, при помощи поворотного переключателя выбирается функция «СОМ». Когда все сделано правильно, сработает красный индикатор.

Первоначально производятся замеры от 200 мА. Необходимо дождаться положительного или отрицательного результата. Затем можно переключиться на другой режим. Чтобы определить сопротивление в цепи, необходимо вывести поворотный переключатель назначения «Ω». Следующим шагом подключается щуп устройства. При замере сопротивления надо следить за показаниями дисплея. Когда процедура завершена, следует выключить аппарат.

Включение тестера

Выше описана инструкция по эксплуатации мультиметра DT9205A. Учитываются его характеристики, область применения. Прибор считается многофункциональным, однако есть правила безопасности, которые нельзя нарушать.

Возможности мультиметра

Что же это за прибор, и какие функции он может выполнять? На первом этапе ознакомления с работой мультиметра необходимо разобраться с его настройками и возможностями. Практически на всех моделях обозначения нанесены латиницей и являются аббревиатурами или сокращениями от английских терминов.

Теперь, зная «язык» устройства можно приступать к изучению его возможностей. Название мультиметр (или мультитестер) означает широкий диапазон измерений различных электрических величин:

• Постоянное и переменное напряжение и ток.
• Значение сопротивления.
• Емкость. Эта функция встречается в основном только в профессиональных устройствах.

Для бытовых нужд можно приобрести стандартный цифровой мультиметр с оптимальным набором функций. Так как отечественные производители практически не выпускают приборы подобного класса – выбор останавливается на зарубежных цифровых мультиметрах.

Рабочая панель прибора разделена на два условных сектора – ЖК дисплей и блок настроек. Последний чаще всего представляет собой круговой переключатель с нанесенной вокруг него разметкой. Она же, в свою очередь, разделена по измеряемым величинам с максимальным значением границ измерения.

Измерения выполняются с помощью щупов, которые устанавливаются в специальные гнезда на приборе.

Перед началом тестирования проверяются элементы питания и работоспособность прибора. Повернув переключатель в любое положение кроме «Off», на индикаторе должны отобразиться нули. Теперь можно начинать измерения интересующих величин.

Сначала выставляется верхний предельный уровень. Например, для постоянного напряжения он может быть от 200 мВ до 1000 В. Если известен хотя бы порядок значения — выставляется ближайшее к нему верхнее ограничение. В противном случае рекомендуется установить максимальное значение и уменьшать его, пока в процессе замеров на индикаторе не появятся цифры, отличные от нуля. Если же не следовать этой методике, то появится вероятность выхода прибора из строя.

Обзор некоторых типов мультиметров

Сейчас можно встретить большое разнообразие мультиметров с множеством функций. Но основным и популярным прибором является цифровой мультиметр с небольшим числом функций, как например DT-838. Небольшое количество видов измерений вполне достаточно даже для электриков профессионалов.

Аналоговый и цифровые мультиметры

Такие функции как измерение коэффициента передача транзисторов, генераторы, для работы электрика не нужны. Основными функциями измерения для электрика являются измерения постоянного и переменного напряжения, измерение постоянного тока, сопротивления, проверка диодов, звуковая прозвонка.

Цифровые мультиметры имеют удобно читаемый семи сегментный дисплей. Подобные приборы имеют только ручной выбор пределов измерений. Работать с ними нужно внимательно и верно выбирать пределы измерения напряжения и тока, в противном случае можно легко спалить прибор.

Существуют также и автоматические цифровые мультиметры с которыми работать удобней. На таком приборе выбирается только вид измерений напряжения, постоянного и переменного тока, сопротивления. Пределы измерения определяются автоматически, начиная с большего. Вероятность спалить такой прибор минимальная. Разве что перепутаете вид измерения. Например после измерения сопротивления, не переключая вид измерения, начнете мерить напряжение в розетке.

Автоматический мультиметр XB-868

Такую ошибку не выдержит ни один прибор. Поэтому при измерении любым тестером, будьте внимательны и правильно выбирайте пределы и виды измерений. Одним из примеров автоматического мультиметра, является прибор XB – 868. Кроме обычных видов измерений у него имеется автоматическое отключение питания после 15 минут простоя, измерение емкостей, частотомер.

К аналоговым тестерам относятся стрелочные измерительные приборы. Китайский вариант такого тестера YX – 360TR. Стрелочные приборы намного проще цифровых устройств и поэтому значительно надежнее. В этих приборах практически те же функции что и у цифровых. Считается что дисплей цифровых мультиметров удобней. На нём легко читаются показания. Однако шкала стрелочных приборов не такая и сложная, как кажется.

Стрелочный аналоговый тестер YX 360TR

Если этим тестером часто работать, то и читаемость шкалы будет также удобной. Нужно только разобраться в устройстве шкалы и начать работать с прибором. Например, верхняя шкала сопротивления используется для всех пределов измерений сопротивлений. На ней указано сопротивление в омах от 0 до 1000 ом на пределе X1. На пределе X10 показания умножается на 10 и так далее.

Также шкала напряжений от 0 до 250 В. На пределе 1000 В показания шкалы умножаются на 4. Всё довольно просто. На этом приборе имеется ручная калибровка шкалы сопротивлений на заданном пределе. Стрелочные тестеры имеют преимущество в том, что сопротивление измеряется на токах в несколько десятков миллиампер.

При таком токе на показания не действуют электромагнитные помехи, в отличии от цифровых устройств, и легко пробивается окись на выводах измеряемых элементов и проводах. Показания у стрелочных приборов будут достовернее. Прозвонка силовых диодов также будет более надежной. Токи цифровых мультиметров, при измерении сопротивлений и диодов, всего несколько микроампер, что может быть недостаточно для пробоя окиси проводника и грязи.

Надежный с погрешностью 1,5% тестер Ц4353 советских времен

Очень надежными были советские стрелочные тестеры, такие как Ц 4353. До сих пор они считаются лучшими стрелочными измерительными приборами. Эти устройства имеют защиту по напряжению при неправильно выбранном пределе измерений. Точность их измерений достигает 1,5%, что до сих пор считается высоким показателем.
