Чистка дроссельной заслонки лада гранта 8 клапанная

Ошибки при очистке дроссельной заслонки

Много неопытных автовладельцев могут произвести неправильную чистку дроссельного узла, как минимум рискуя не получить желаемого эффекта, а как максимум — и вовсе навредить и вывести ДЗ из строя

Поэтому важно понимать когда нужно делать процедуру, как это делать и какие средства использовать

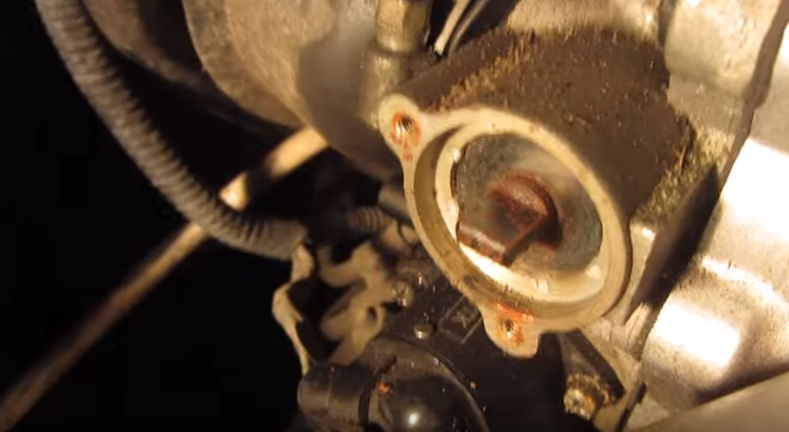

Грязная дроссельная заслонка

Чистая дроссельная заслонка

Чтобы правильно почистить дроссельную заслонку НЕ СТОИТ:

1. Чистить заслонку в любой непонятной ситуации (даже шутки есть по этому поводу).
2. Чистить заслонку не снимая её (эффективность такой чистки незначительна, поскольку зачастую есть возможность лишь удалить нагар на самой заслонке, а внутренние стенки и воздушные каналы заслонки не очищаются).
3. При очистке ветошью использовать чрезмерное усилие, что может привести как к повреждению самой заслонки, так и рядом находящегося ДПДЗ.
4. Использовать щетки, а не мягкие материалы. Такая ошибка тоже довольно часто приводит к потере работоспособности ДЗ, поскольку на некоторых дроссельных узлах внутренняя стенка и заслонка покрыты молибденом для ещё более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют. Как результат — заслонка начинает либо «закусывать», либо пропускать лишний воздух (повышаются обороты).
5. Забывать провести обучение дроссельной заслонки после чистки. Заслонки с электронной педалью газа нуждаются в правильном обучении ДЗ, чтобы выставить обороты холостого хода в требуемое значение.

Дроссельную заслонку стоит очищать каждые 30-50 тыс. км. Придерживаясь всех вышеизложенных рекомендаций и учитывая основные ошибки, которые делают неопытные автовладельцы, больше вопросов, как почистить дроссельную заслонку, будь-то механическая или электронная, возникнуть не должно. Для чистки необходим минимум приспособлений и затрат, всего-то: карбклинер и чистая ветошь, а также отвертка для демонтирования узла.

Последовательность действий при самостоятельной замене датчиков РХХ и ДПДЗ

1. Помещаем машину на ровную платформу, обеспечиваем первоочередные меры безопасности при проведении ремонта.
2. Открываем капот, над мотором проложен воздуховод с ресивером. У Лада Гранта 8-ми и 16-ти клапанной он пластмассовый, в предыдущих моделях Лада он алюминиевый.

1. Отжимаем пластиковый фиксатор колодки с проводами.

1. Отсоединяем контакты электронной педали газа.

1. Крестовой отверткой выкручиваем два винта, фиксирующих РХХ к корпусу дроссельной заслонки.
2. Извлекаем РХХ из полости дроссельного узла.

1. Далее приступаем к отвинчиванию ДПДЗ, он установлен несколькими сантиметрами ниже.
2. Отвинчиваем два винта, извлекаем ДПДЗ, отсоединяем колодку с проводами.

1. Проводим дефектовку посадочного места РХХ и ДПДЗ. Очищаем ветошью от наслоений ржавчины, задействуем аэрозоль WD–40 по мере необходимости.
2. Поочередно завинчиваем каждый из датчиков, подсоединяем колодки с проводами.
3. Запускаем мотор, проверяем обороты холостого хода.

Замена датчика холостого хода окончена.

Чистка дроссельной заслонки на гранте

Всем привет! Ребят чем почистить дроссель на гранте 8 клаппаной? Что то последнее время плавают обороты, говорят вроде что датчик холостого хода засорился решил вот почистить, а с ним и дроссельную заслонку, но что то я боюсь ее керосином чистить, вроде как бы пишут, что там есть какое то тефлоновое покрытие на ней.. если его стереть то обороты будут плавать. Кто что думает?

Очиститель карбюратора/дросселя аэрозоль, снимаешь клему с акб, снимаешь дроссель и брызгаешь и руками заслонку нельзя трогать

Перед тем как чистить лучше посмотрите на какой % он открыт на прогретом двигателе на хх. Да и потом обороты прыгать могут быть по разным причинам и даже неисправный адсорбер тоже не верные показатели будет давать.

Откручиваешь и смотришь насколько он загоязнен после чистки сделай адаптацию дроселя

Я чистил тряпочкой и мыльной водой теплой аккуратно, только потом ее адаптировать надо.

А сколько пробег,если не секрет?Что вы такую процедуру делать собрались,да еще и самостоятельно…

Очиститель карба, мягкая ткань.только не вздумай руками заслонку трогать. Собьешь калибровку.

как понять собьешь калибровку?

электронная заслонка калибруется и шевелить ее нельзя.если руками ее пошевелить(открыть — закрыть) можно выкинуть она работать нормально не будет. Аккуратно заливается очистителем карба и мягкой тканью вытирается. Вся шляпа и так растворится.

Очень эффективное средство-аэрозоль,нагар,вся чернота стекает в ту же секунду.Ни какие тряпки не нужны.Чистил на старой гранте им на бробеге 40тыс дерьма там было….

Наверное вы перепутали на е-газе нет рхх,там на холостых сама заслонка приоткрыта , а адаптация это- после сборки вкл зажигание,ждём секунд 40-50 и заводим, где то написано,что после того как подождали надо зажигание выключить и обратно заводить,но у меня на калине так машина глохла,тяги не было,потом ЭБУ сбросил с инициализацией и после того как подождал 40-50 секунд,не выключил зажигание,а завел сразу,все отлично работала,вот и вся адаптация дросселя

Проверка ДПДЗ

Если автомобиль показывает один или несколько признаков неисправности, нужно проверить датчик. Этот процесс не требует специальных навыков: достаточно иметь мультиметр и соблюдать определённую последовательность действий.

В первую очередь требуется выключить зажигание

Обратить внимание, горит ли лампочка «Check Engine». Если она потухла, значит, можно открыть капот и осмотреть ДПДЗ

Для этого нужен мультиметр, с помощью которого будут сниматься показания.

1. Проверить наличие «минуса». Для того чтобы не отключать каждый провод, достаточно их просто проколоть. Таким же образом следует найти «массу».
2. Узнать, поступает ли на датчик питание. В зависимости от автомобиля напряжение может быть разным — 5 или 12 вольт. Включив зажигание, нужно проткнуть провода по очереди: измерительный прибор должен показывать 0,7 вольт.
3. Вручную открыть дроссельную заслонку, что спровоцирует напряжение подняться выше 4 вольт.
4. Далее требуется выключить зажигание, отсоединить один разъём. Подключить мультиметр между одним из остальных разъёмов и выводом ползунка.
5. Не спеша повернуть сектор рукой, отслеживая показания стрелки. Плавный подъём без колебаний говорит о том, что всё в норме. Ступенчатое повышение измерений говорит о том, что образовались критические неполадки на дорожке резистора. Эти показания важны, так как влияют на работу блока управления, который подаёт топливо в инжекторы. ЕСМ перенимает данные, отталкиваясь от них, поэтому в случае несоответствия положения заслонки действительности начнутся проблемы с подачей топлива.

Если ДПДЗ неисправен, он требует замены. Помимо этого, нужно сделать несколько проверок, чтобы предотвратить поломки в будущем. Желательно полностью заменить датчик — небольшая стоимость позволит двигателю работать полноценно. Проблемы, для решения которых рекомендуется замена датчика:

• Деформация датчика, которая приводит к искажению передаваемой информации;
• Должным образом не размыкаются контакты холостого хода.

После замены ДПДЗ на новый не требуется дополнительная настройка. Он по умолчанию считает нулевой отметкой ход вхолостую.

Замена ДПДЗ

Снятие датчика с автомобиля необходимо для установки нового. В первую очередь нужно отключить электрическое питание, отключив клеммы аккумулятора. Провода, которые присоединены к устройству тоже нужно отсоединить. После выкручивания крепёжных болтов ДПДЗ может быть снять. При установке новой, оригинальной запчасти не требуется настройка.
Непосредственно установка нового устройства. Для начала запчасть подключается к электронному блоку управления, после чего клемма надевается на аккумулятор
При таком алгоритме действий все заводские настройки будут сохранены
Внимание: важно устанавливать только оригинальные устройства. Датчик от другой модели машины не подходит
Нужное устройство можно купить в специальных магазинах или у официального представителя марки машины
Покупка же через интернет или на рынке чаще всего приводит к приобретению контрафакта

К выбору продавца стоит отнестись осторожно и серьёзно.

Каким средством чистить дроссельную заслонку

Существует ряд специальных средств, предназначенных для очистки поверхности дроссельной заслонки. Некоторые народные умельцы используют для этого WD-40, ацетон, растворители и другие подобные составы. В принципе, их можно использовать, однако возрастает риск повредить что-нибудь внутри двигателя. На сегодняшний день в автомагазинах продается большое количество специальных средств для проведения упомянутой процедуры. Все они стоят относительно недорого. Поэтому с учетом того, что чистить дроссельную заслонку нужно не так часто, то любой автовладелец в состоянии приобрести себе подобное средство.

Наименование средства	Описание	Средняя цена	Примечания
LIQUI MOLY DrosselKlappen-Reiniger (LM-5111)	На сегодняшний день лучшее средство для очистки дроссельной заслонки. Качественно очищает грязь и масляные отложения.	520 р.	Аэрозоль, объем 400 мл в баллоне.
Mannol Carburetor Cleanor	Хорошо отчищает масло и грязь с заслонки. Стоит дешевле, чем ABRO, а в баллоне баллоне больший объем.	115 р.	Аэрозоль, объем 400 мл в баллоне.
ABRO Carb&Choke Cleaner (CC-220)	Качественный очиститель. Популярен у автовладельцев на территории нашей страны.	200 р.	Аэрозоль, объем 220 мл в баллоне.

Стоимость указана по состоянию цен на лето 2017 года для Москвы и области

Итоги

При появлениях описанных выше неисправностей проверьте состояние дроссельной заслонки. Ее чистка не составляет больших сложностей. Однако если вы ее почистите, то динамические характеристики машины значительно улучшаться. Поэтому не забывайте проводить регулярную чистку заслонки через каждые 30. 50 тысяч километров пробега. Что касается средств очистки, то для этого пользоваться любым из перечисленных выше. Благо, стоят они недорого, поэтому доступны для любого автолюбителя.

Чистка некоторых систем автомобиля является обязательной задачей современного владельца автомобиля. Дело в том, что российские условия эксплуатации не щадят определенные узлы транспортного средства. Плохое качество бензина, не слишком бережная эксплуатация, сомнительное происхождение материалов для обслуживания – все это накладывает определенные сложности на работу машины. Особенно страдает система подачи топлива, которая принимает на себя удар сразу всех факторов, включая суровый климат. В России машинам приходится непросто, и с этим приходится соглашаться. Но есть ряд способов защитить свой автомобиль от проблем или вернуть ему былое рабочее состояние.

Первое, что необходимо помнить владельцу автомобиля, – это качество обслуживания. Покупайте оригинальное масло, которое может стоить в разы дороже универсального. Так вы защитите двигатель от многих неприятных воздействий. Также стоит заливать хороший бензин, который зачастую не является самым дешевым. Если же проблемы уже пришли, необходимо заняться чисткой автомобиля, а потом делать выводы по поводу правильного обслуживания и эксплуатации. Наиболее частой проблемой в русских авто является засоренная дроссельная заслонка. Рассмотрим особенности этой неприятности.

Разбираемся с электронным дросселем Гранты

Проблема в том, что поставщики дроссельных узлов позаботились о том, чтобы продажи у них постоянно росли. Для этого они сделали электронную часть дросселя неразборной. Выходит, получил ошибку Р2135 — покупай новый дроссельный узел.

Новый дроссельный узел обойдется не менее чем в 120-130 долларов в зависимости от производителя.

В большинстве случаев, конечно, так и следует поступать. Однако хотя бы для того, чтобы убедиться в неисправности узла, его стоит разобрать. Для этого острым ножом мы подрежем пластиковую крышку электронной заслонки и варварски отковыряем ее от корпуса.

Острым ножом аккуратно срезаем крышку.

Под крышкой мы находим ползунки и резисторные дорожки с внутренней стороны платы. Оцениваем их состояние. Если дорожки и контакты ползунков здорово изношены, бороться за жизнь дросселя бесполезно.

Если же проблема просто в окислении или отсутствии контакта, мы можем очистить дорожки, отпаять плату, проверить ее состояние с внутренней стороны.

Если восстановление состоялось, в чем можно легко убедиться при помощи бытового мультиметра, собираем дроссельный узел и пропаиваем плату.

Крышку придется садить на герметик, чтобы внутрь не попало ни капли влаги. Чтобы герметик плотно привязал крышку к корпусу, используем обычные пластиковые стяжки.

Обучение дроссельной заслонки холостому ходу

После промывки узла или перепрошивки ЭБУ следует обучить дроссельную заслонку холостому ходу. Для этого выполните следующие условия:

• проконтролируйте напряжение на АКБ при отключенном двигателе, оно должно составлять не менее 12,9 В;
• температура охлаждающей жидкости должна быть в диапазоне от 70 до 100 градусов;
• руль должен находится в нейтральном положении;
• масло в КПП должно быть прогрето;
• все электрические потребители отключены;
• ручка АКПП в положении Р.

Несоблюдение вышеизложенных требований приведет к некорректной работе двигателя, поэтому они обязательны к выполнению. После прогрева двигателя необходимо:

• на 10 секунд выключить зажигание;
• убедиться, что педаль акселератора находится в верхнем положении;
• установить ключ в положение ON на 3 секунды (двигатель не заводить);
• 5 раз в течение 5 секунд нажать до упора педаль газа, в последний раз отпустить ее;
• по истечению 7 секунд нажать до упора педаль газа и дождаться, пока табло «CНЕСK ENGINE» не будет непрерывно гореть;
• выдержав паузу 3 секунды, отпустите педаль газа.

Попробуйте завести авто, попытку допускается повторить неоднократно. При устойчивой работе газаните несколько раз, холостой ход должен вернуться в допустимый диапазон.

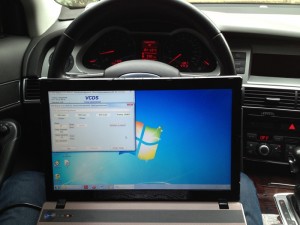

Порядок обучения дроссельной заслонки с использованием ПК и автомобильных программ имеет свою специфику, зависящую от марки авто и пр. Поэтому описывать подробно весь процесс не имеет смысла. Но предварительно вам требуется установить на ПК специальное программное обеспечение, например, VAG-COM для группы авто VAG (или другое) и драйвера. Далее следует стандартный для всех порядок соединения:

• включение зажигания;
• соединение ПК с диагностическим разъемом авто информационным проводом;
• запуск ПО на ПК;
• проведение теста;
• получение информации о готовности к дальнейшей работе – надпись: «Адаптер к работе готов».

Следуя специальному алгоритму, вы сможете провести согласование ДЗ и ЭБУ в режимах «заслонка полностью открыта/полностью закрыта» для автомобилей как с электронной, так и механической педалью газа. В этом случае обучение дроссельной заслонки проводится при прогретой машине и соблюдении вышеизложенных требований.

Как адаптировать дроссель заслонку ?

А как вопрос по делу

by Adminrive · Published 23.09.2015

5 комментариев

• Comments 5
• Pingbacks 0

1 После замены контроллера или сброса контроллера с помощью диагностического прибора (режим «5 — Доп. испытания; 1 — Сброс ЭБУ с инициализацией») необходимо вы-полнить процедуру адаптации нуля дроссельной заслонки и процедуру адаптации функции диагностики пропусков воспламенения. Процедура адаптации нуля дроссельной заслонки: — на стоящем автомобиле необходимо включить зажигание, выждать 30 с, выключить зажигание, дождаться 10 секунд до отключения главного реле. Адаптация будет прервана, если: — прокручивается двигатель; — автомобиль движется; — нажата педаль акселератора; — температура двигателя ниже 5 °С или выше 100 °С; — температура окружающего воздуха ниже 5 °С. Процедура адаптации функции диагностики пропусков воспламенения: — прогреть двигатель до рабочей температуры (контролируемый параметр TMOT_W = 60…90 °С); — разогнать автомобиль на 2-й передаче до достижения повышенных оборотов колен-чатого вала (NMOT_W = 4000 мин-1) и произвести торможение двигателем (NMOT_W = 1000 мин-1); — выполнить торможение двигателем шесть раз за одну поездку.

Я ни че не делал снял,почистил,поставил обратно и поехал

Чистка дроссельной заслонки лада гранта 8 клапанная

Инструменты:

• Отвертка крестовая средняя
• Шестигранный ключ на 5 мм

Детали и расходники:

Примечания:

Основными симптомами загрязнения дроссельной заслонки являются:

1. Плавающий холостой ход
2. Затрудненный запуск двигателя
3. Рывки автомобиля при движении на минимальных скоростях

Загрязняют заслонку нагар и масляный пар из системы вентиляции картера двигателя, поэтому ее желательно чистить раз в 40-50 тыс. км.

1. Снимите дроссельный узел. Видно загрязнения на дроссельной заслонке и на канале узла.

2. Обработайте аэрозольным очистителем внутреннюю полость дроссельного узла, саму дроссельную заслонку, ее ось и стенки воздушного канала.

Примечание:

Желательно избегать попадания средства на пластиковую часть дроссельного узла и электрический разъем.

3. Сильные загрязнения протрите ветошью и повторно обработайте аэрозолем.

4. Проверьте результаты очистки дроссельного узла.

5. Очищенный дроссельный узел необходимо высушить и установить обратно на автомобиль.

Возможно, это как раз тот самый случай, когда не следовало бы мешать исправно работающему механизму, т.к. показаний к оперативному вмешательству в дроссельный узел Гранты, не было.

Двигатель, работает. Холостые обороты, не плавают. Отзыв дросселя, на электронный акселератор, проходит в штатном режиме.Изредка замечал, стоя на светофоре, что стрелка тахометра пытается ненавязчиво изменить своё положение, но электроника этот казус, быстро устраняла.Ранней весной, можно было сослаться на некоторое количество конденсата, который иногда появляется в топливной системе. Сейчас, май. Тепло. А стрелка порой, всё же пытается «дёрнуться».

Ситуация не напрягает, но пробег под 17000км. говорит о том, что за дроссельной заслонкой совсем не так, как было на первых сотнях километров пробега.

На СТО «дилера», где Гранта на гарантии, по чистке дросселя, не обращался. После того, как «отрегулировали» тепловые зазоры клапанов при прохождении ТО-1, желание общаться с такими «специалистами», нет.

АВТОВАЗу, давно пора проверить своих дилеров и субдилеров, на предмет качественного выполнения работ при прохождении планового «ТО» гарантийных автомобилей. Статистики достаточно.А нерадивых, наказать рублем так, чтобы желания держать официальный автосервис отпало раз и навсегда.

Если регулировка «клапанов», для меня, ещё требует закрепления полученного опыта, то с чисткой дроссельной заслонки, всё намного проще.

Что понадобилось:*Ключ «шестигранник» 5мм.*Ключ «звёздочка» Т-20.*Кисть флейц.*Смазка.*Фиксатор резьбы.*Новые болты с шайбами, из нержавейки.*Крестовая и шлицевая отвёртка.*Дешёвый обезжириватель.*Спрей для чистки карбюраторов и дросселей.*Ветошь х/б. безворсовая.*Одноразовая тряпка в рулоне.*Перезаряжаемые баллоны и ручной насос к ним.*Мешок для мусора.

Через программу «Open Diag», делаем скриншоты положения дроссельной заслонки до начала чистки.

Повышенные обороты холостого хода, провалы и рывки при разгоне машины, потеря мощности – все это свидетельствует о проблемах с дроссельной заслонкой, которую нужно демонтировать и очистить, либо заменить, если очистка не дала желаемого результата, неприятные явления сохранились.

Порядок снятия дроссельного узла на автомобиле LADA Гранта

Для снятия заслонки нужно выполнить следующие операции:

1. От минусовой клеммы автомобильного аккумулятора отсоединяется провод.
2. Ослабляется затяжка, фиксирующая вентиляционный шланг, идущий к картеру мотора.
3. Отсоединяется шланг, закрепленный на штуцере патрубка подвода воздуха.
4. Хомут, соединяющий патрубок и дроссель, ослабляется.
5. Патрубок отсоединяется.
6. Отсоединяется разъем, соединяющий провода с дроссельным узлом.
7. Откручиваются болты, фиксирующие дроссельную заслонку.
8. Демонтируется прокладка, размещенная на фланце впускного модуля.

Необходимо отметить, что прокладка является одноразовой, при ее демонтаже необходимо впоследствии установить новый элемент.

http://xn--80aal0a.xn--80asehdb/do-my-self/repair/repair-lada-vesta/3265-instrukciya-po-chistke-drosselnogo-uzla-na-avtomobilyah-lada.htmlhttp://djago.ru/lada-granta/chistka-drosselnoj-zaslonki-2/http://autoruk.ru/marka-avto2/lada-granta/sistemi-silovoi-ustanovki/proverka-drosselnogo-uzla-lada-grantahttp://piter-at.ru/raznoe/chistka-drosselnoj-zaslonki-granta-8-kl.htmlhttp://avtotop.info/chistka-drosselnoj-zaslonki-lada-granta-8/

5 Адаптация расхода воздуха на холостом ходу

Теперь можно приступать непосредственно к обучению холостого хода, «вооружившись» секундомером и некоторой толикой терпения. Процедура выполняется так:

• Двигатель запускается и прогревается до стандартной рабочей температуры.
• Зажигание выключается, в течение 10 секунд никаких действий не производится.
• Зажигание включается (педаль акселератора находится в отпущенном положении), ждем 3 секунды.
• Пять раз подряд выполняются следующие действия: педаль акселератора полностью нажимается и полностью отпускается.
• Через 7 секунд педаль вновь нажимается (полностью) и выдерживается в таком состоянии на протяжении 20 секунд.
• Полностью (и при этом без промедления) отпускается педаль в тот момент, когда перестает мигать индикатор неисправности на панели (он должен гореть ровным светом).
• Затем сразу же, не касаясь педали акселератора, нужно запустить мотор, чтобы он функционировал на холостом ходу.
• Ждем примерно 20 секунд.

После всех озвученных действий разгоняем двигатель (2–3 раза) и убеждаемся в соответствии стандартам угла опережения зажигания и оборотов холостого хода. На этом процедуру адаптации заслонки можно считать завершенной.

У кого электронная педаль газа, посоветовал бы проделать следующее! Найти дорогу где мало машин, либо есть место чтобы вас могли обогнать! После этого поехать и включить вторую передачу и проделать следующее, сбросить на второй передаче обороты до 1000 и резко нажать на педаль газа до 4000 оборотов, затем отпустить педаль и не выжимая сцепления и не выключая передачи, не нажимая на тормоз снова сбросить до 1000 затем резко нажать на педаль газа до 4000 оборотов, и так повторить 6-7 раз. После чего педаль должна стать более отзывчивее! Сам пробовал мне помогло! Отпишитесь в коментах кому помогло или не помогло!P.S. этот совет дали когда чиповался, только выбирайте дорогу подлиннее и где мало машин, потому что пока стрелка тохометра сбросится с 4000 до 1000 будете медленно плестись как черепахи, и включите аварийку!

Что такое дроссельная заслонка, и с чем её «едят»

Двигатели внутреннего сгорания, применяемые на большинстве автомобилей, работают благодаря топливу, поступающему в цилиндры. В цилиндрах горючее сгорает, энергия от сгорания двигает поршни, автомобиль едет. Чтобы топливо воспламенилось, необходима искра в бензиновом двигателе или высокое давление в дизельном

Но чтобы получить энергию для движения, важно не только воспламенение, но и поддержание процесса горения. А из школьного курса физики мы знаем, что для процесса горения необходим газ-окислитель

Вокруг нас полно самого распространённого окислителя – кислорода, он содержится в воздухе. Соединяем топливо и воздух – получаем топливно-воздушную смесь, которая легко воспламенится и сгорит внутри двигателя. Для подачи воздуха и регулирования его количества в автомобили и устанавливают дроссельный узел.

Существует два вида дроссельных заслонок:

1. механическая;
2. электромеханическая с электронным блоком управления.

Механическая заслонка напрямую связана с педалью газа тягой. Нажимаете на педаль газа – заслонка открывается, во впускной коллектор поступает больше воздуха, образуется больше смеси. Педаль газа отпускаете – заслонка закрывается. Такая конструкция применяется на бюджетных старых автомобилях.

В современных машинах применяют принцип электронного управления. Заслонку регулирует ЭБУ (электронный блок управления), который сам считывает показатели с датчиков и принимает решение о положении дроссельной заслонки.

В отличие от механического привода, электронный обеспечивает оптимальный крутящий момент во всех режимах работы двигателя, даже когда водитель не взаимодействует с педалью газа. Эта конструкция дросселя помогает соблюдать экологические требования, обеспечивает безопасность и оптимизирует расход топлива.

Механическая или электрическая заслонка: что лучше?

Мы с Вами выяснили, что это дроссельная заслонка является тем сам клапаном, который заставляет мотор крутиться быстрее или медленнее, регулируя подачу кислорода к его цилиндрам.

Теперь давайте рассмотрим разновидности этого устройства и их конструктив. Различают такие типы заслонок:

• с механическим приводом;
• с электрическим приводом.

Механическая система является классикой и встречается не только на старых автомобилях, но и на вполне современных, но только в бюджетном сегменте.

Её суть заключается в том, что связь между педалью газа и заслонкой осуществляется простым металлическим тросом. Логика работы устройства элементарна – нажали на газ, дроссель открылся и пустил воздух к цилиндрам.

Помимо непосредственно самой поворачивающейся заслонки и тросика, идущего к ней, в состав узла входит датчик положения и регулятор холостого хода.

Назначение первого понятно – датчик отслеживает, насколько сильно открылась заслонка, и передаёт эту информацию, к примеру, в блок управления мотора.

Что же касается регулятора, то он нужен для того, чтобы на холостом ходу двигатель получал необходимую для минимальных оборотов порцию кислорода. Представляет он собой отдельный небольшой клапан с электроприводом.

Что такое дроссельная заслонка с электрическим приводом?

Она гораздо более современная и технологичная. Главное отличие от механической системы заключается в отсутствии непосредственной связи с педалью, всем управляет электроника.

В этом случае отдельные датчики следят за тем, насколько сильно мы нажимаем на газ и уже компьютер принимает решение, как сильно отклонить заслонку при помощи электропривода.

Кстати, в этой разновидности нет необходимости устанавливать отдельный клапан для регулировки оборотов на холостом ходу – воздух в любом случае проходит через основную дроссельную заслонку.

К слову, преимуществ электрической системы перед механической масса. Так как всем процессом заправляет электроника, удаётся достичь лучшей экономичности двигателя и меньшего уровня выбросов вредных веществ.

Короче говоря, механические варианты хоть и просты в конструкции, но уже являются устаревшими не только физически, но и морально.

Надеюсь, теперь у Вас не возникнет вопроса: «А что такое дроссельная заслонка и зачем она нужна?» Подписывайтесь, ведь публикации статей об устройстве автомобилей продолжаются.

Как работает электронная дроссельная заслонка, какие сюрпризы она вам может преподнести и почему производители ставят именно электронный дроссель а не всем привычный тросовый привод. Что следует знать и делать, чтобы электроника служила надежно и безотказно — обо всем читайте в этой весьма объемной статье.

Ремонт дроссельной заслонки своими руками

Дроссельный узел автомобиля Лада Веста можно без особых сложностей заменить своими руками. Чтобы выполнить такую процедуру, как замена дроссельного узла, вам достаточно иметь стандартный набор гаечных ключей и шестигранников, а также отвёртки. Итак, выполните действия в следующем порядке:

• Снимите минусовую клемму с аккумуляторной батареи.
• Отсоедините воздуховод от корпуса заслонки, ослабив хомут
• Разъедините провода, подходящие к датчикам.
• Открутите 4 болта крепления корпуса дросселя и извлеките его.
• Закройте чистой тряпкой или другой заглушкой отверстие впускного коллектора.

Установка новой детали выполняется в порядке, обратном снятию. Если вам нужно осуществить такое действие, как замена датчика дроссельной заслонки, то снимать весь узел нет необходимости – достаточно просто отсоединить провода от датчика и демонтировать его, а затем в обратном порядке установить новый датчик.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Адреса фирм, предоставляющих услуги по установке/замене (Регион Москва, СПБ, Киев)

№	Название	Адрес
1.	«Oiler»	https://oiler.ua/ Киев, пр-т В. Лобановского, 119Д, Голосеевский район
2.	«AUTOKLONDAYK»	https://auto-vaz.com.ua/ ТО AUTOKLONDAYK, вулиця Кирилівська, 60П, оф. 1, Киев, 04080
3.	«Стар — Д»	http://star-d.ru/ ул. Савушкина, д. 89, недалеко от метро «Старая Деревня», в 200-х метрах от трассы Санкт-Петербург — Финляндия (от Приморского проспекта).
4.	«ОСА» — Общество Содействия Автомобилистам»	Адрес: 190013, г. Санкт-Петербург, ул. Введенский канал, д. 7, БЦ «Фарватер», офис 210
5.	«Автомеханик»	Адрес: пр-д Ростокинский, 3с61
6.	«PaAlex»	Адрес: ул. Озёрная, 46к2с2

Вывод

Поломка ДПДЗ — серьёзная ситуация для машины. Это устройство отвечает за подачу топлива в двигатель и при неисправностях может привести к критической ситуации. При обнаружении признаков поломки желательно заменить датчик, но в некоторых случаях ремонт позволяет решить проблему быстрее и дешевле. Следует соблюдать порядок действий и использовать только оригинальные запчасти.

Диагностика и ремонт датчика положения дроссельной заслонки

В представленной статье будет рассмотрено устройство датчика положения дроссельной заслонки, диагностика и симптомы неисправностей ДПДЗ, а так же его ремонт.

Устройство датчика положения дроссельной заслонки

Итак, если Вы задались вопросом, каким образом устроен датчик положения дроссельной заслонки, то стоит сначала рассмотреть принцип его работы.

Датчик положения дроссельной заслонки относится к типу датчиков резистивного типа. Данное название обуславливает принцип его работы, а именно, если разобрать данный датчик, то внутри мы обнаружим подвижной элемент в виде ползунка, который скользит по дорожке в виде дуги или подковы. К одному из концов данной дорожки подается питающее напряжение, другой конец дорожки соединен с массой, а с подвижного ползунка снимается выходной сигнал.

Неисправность датчика положения дроссельной заслонки:

Какие же неисправности датчика положения дроссельной заслонки чаще всего встречаются на практике? Если отбросить неисправности связанные с перетертыми проводами, подходящими к датчику и т.п. то можно выделить главную и наиболее часто встречающуюся неисправность датчиков данного типа, а именно это износ резистивного слоя на дорожках по которым скользит ползунок. Как правило, износ наблюдается на начальном участке движения ползунка в связи с наиболее частым использованием данного участка. Если Вы разобрали датчик дроссельной заслонки, то в большинстве случаев износ резистивного слоя будет заметен в ходе визуального осмотра, как на представленном фото.

На датчик подается напряжение 5В с ЭБУ автомобиля, однако при измерении напряжения Вы увидите, что на датчике напряжение варьируется от 0,3-0,5 В в одном положении и до 3,7-4,8 В в полностью открытом положении дросселя. Это сделано для того, чтобы ЭБУ могло идентифицировать неисправность в цепи датчика, будь то КЗ или обрыв.

В отдельных моделях автомобилях могут применяться датчики положения дроссельной заслонки с инверсной выходной характеристикой, то есть напряжение при закрытом дросселе будет максимальным, а по мере открытия дросселя оно будет падать.

Так же следует обратить внимание, что на автомобилях, где положение дроссельной заслонки задаётся при помощи электропривода ( в народе известная, как «электронная педаль») в указанных моделях положение дроссельной заслонки определяется при помощи не одного, а сразу двух потенциометров которые объединены в одном устройстве. При этом не имеет значения задает ли электронная педаль положение только в режиме холостого хода или во всем диапазоне

Один из двух потенциометров имеет инверсную выходную характеристику, а второй прямую выходную характеристику. На подобных системах, так же можно встретить концевой микро-выключатель который срабатывает в момент, когда педаль акселератора полностью отпущена водителем.

Как обнаружить неисправность датчика положения дроссельной заслонки без разборки датчика и снятия его с автомобиля:

– неисправность датчика положения дроссельной заслонки можно легко определить при помощи сканера, мотортестера или простого мультиметра. В данной статье мы рассмотрим пример обнаружения неисправности при помощи сканера.

Обратите внимание, что все приборы кроме мотортестера, не смогут обнаружить неисправность в виде износа резистивного слоя кроме очень сильных и протяженных участков, т.к. как правило только мотортестер успевает отобразить диаграмму в корректном виде, сканер в следствии низкой скорости обмена с ЭБУ не сможет обнаружить поврежденные участки небольшой протяженностью занимающие в диаграмме место с десятые секунды

Итак, зайдите в сканере в режим снятия параметров в режиме реального времени, после чего перейдите в раздел снимающий показания положения дроссельной заслонки в процентном соотношении или вольтаж на датчике, после этого начните медленно открывать дроссельную заслонку и следите за выходными сигналами со сканера. Наиболее удобно снимать данные показания в режиме осциллограммы, если конечно Ваш сканер поддерживает данную функцию. Данные с датчика должны расти медленно без скачков и резких падений. В случае если нарастание сигнала имеет резкие провалы или рост, то это свидетельствует об износе резистивного слоя на дорожках датчика.
