Доводчики стекол автомобиля, принцип работы, установка. доводчик стекол автомобиля своими руками, схема, установка блок доводчика стекол

Установка доводчика стекол

В комплектацию устройства при покупке обязательно входит схема подключения доводчика стекол. Поэтому все дальнейшие работы необходимо выполнять в точном соответствии с ней. Непосредственно блок доводчика стекол можно устанавливать в любом месте в салоне автомобиля. Чаще всего его монтируют под обшивкой дверей или под передней панелью. Главное, что в данном случае необходимо учесть, это надежную защиту прибора от попадания на него влаги.

Для работы вам понадобятся следующие инструменты:

• крестовая и плоская отвертки;
• бокорезы и плоскогубцы;
• изолента и/или термоусадка.

Теперь перейдем непосредственно к вопросу о том, как подключить доводчик стекол… Как указывалось выше, в первую очередь необходимо изучить имеющуюся схему. Для простоты понимания рассмотрим доводчик, предназначенный для работы с 2 стеклоподъемниками. Его типовая схема подключения будет выглядеть следующим образом:

В зависимости от конструкции корпуса модуль крепится на один или два самореза (хотя могут быть и другие варианты). В случае, если вы примите решение установить доводчик под обшивкой водительской двери, будьте осторожны при ее демонтаже. Под обшивкой проложено много различных проводов, обеспечивающих работу стеклоподъемников и центрального замка. Непосредственно для работы вам понадобится крестовая отвертка, с помощью которой необходимо открутить крепежные винты и снять обшивку (монтаж панели может отличаться у разных автомобилей).

Схема подключения доводчика стекол подразумевает коммутацию к его модулю трех проводов — питания («плюса»), массы («минуса») и сигнального провода, который подключается к сигнализации автомобиля (вместе с центральным замком). Как правило, электросхема доводчика имеет собственный предохранитель. Он необходим для защиты прибора от возможного скачка тока при возникающих коммутационных процессах или аварийных ситуациях.

Установка доводчика на ВАЗ Калину

Самый сложный момент при подключении доводчика стекол заключается в том, что необходимо делать врезку в провода, идущие к электроприводу стеклоподъемника. Места врезки можно посмотреть на приведенной выше схеме

При этом важно не перепутать «плюсы» и «минусы» на существующей схеме и подключаемом приборе. В противном случае направление вращения двигателя, а значит и движения стекол, будут противоположными

Другими словами, при установке машины на сигнализацию доводчики будут не закрывать, а открывать стекла.

Что касается доводчика, рассчитанного на работу с четырьмя стеклами, то подход будет тот же. Единственное отличие в данном случае — большее количество проводов. Если для доводчика 2 стекол используется три провода для питания и управления, а также четыре для подъема стекол (два на каждый стеклоподъемник), то есть, всего семь штук, то в случае доводчика 4 стекол их количество увеличится еще на четыре (еще по 2 провода на каждый дополнительный привод).

После того как вы выполните подключение соответствующих проводов, не забудьте хорошо их заизолировать. Можно использовать для этого монтажную изоляционную ленту или так называемую термоусадочную трубку (изолирующий материал, который «усаживается» под воздействием на него высоких температур, например, портативной газовой горелки). Для надежности можно использовать оба материала.

Дверную панель на дверь автомобиля устанавливайте лишь после того, как проверите работоспособность схемы. Смонтированные провода спрячьте под панели таким образом, чтобы, во-первых, они не мешали водителю и пассажирам, а во-вторых, их нельзя было повредить. Для этого можно использовать пластиковые стяжки, изоленту, гофрированные монтажные трубки и так далее.

Установка доводчика стекол на HYUNDAI CRETA

Монтаж доводчика на AUDI 80

Как видите, установить доводчик стекол несложно. Главное, выполнить подключение модуля согласно схемы, а после этого аккуратно заизолировать провода и спрятать их.

Доводчики стёкол

Говорят к хорошему быстро привыкаешь. Не стал исключением и я. Привыкнув на предыдущей Королле к доводчикам стёкол, был во-первых удивлён тем что на более свежем казалось бы кузове, только водительское стекло имеет режим Auto. Разобрав дверь, обнаружилось что в водительской двери стоит довольно непростой контроллер, а в остальных трёх дверях обычные электромоторы управляющиеся «силой» с водительского блока кнопок.

Вторым отличием от Короллы в 12-м кузове стало то, что водительский контроллер не хочет поднимать стекло при выключенном зажигании и самое главное, что информацию о включенном зажигании он узнаёт по Lin-шине из блока управления кузовом (body-ecu). Соответственно заставить контроллер водительского стеклоподъёмника поднимать стекло при постановке на охрану не получится.

Заявленная Пандорой функция «Комфорт» тоже не заработала, поэтому пришлось идти более радикальным путём и снимать контроллер для врезки прямого управления электромотором. Контроллер сделан в одном корпусе с мотором ЭСП, снимаем всё это с двери.

Дверь со снятым ЭСП

На столе откручиваем 4 болта крышки контроллера и аккуратно вынимаем его из корпуса.

Снятая крышка

Контроллер вид снизу

Контроллер вид сверху

Далее нужно отпаять силовое реле которое мешает нам добраться к дорожкам.

Отпаянное реле

После отпайки начинается очень ответственная часть, всё что выбудете делать — на вашей ответственности, ибо можно повредить плату и придётся искать новый контроллер! Аккуратно нужно разрезать две дорожки в местах обозначенных красными линиями, и сделать после этого одну хорошую толстую перемычку в месте обозначенном синей линией. Разрезы должны быть широкими, исключающими замыкание между ними!

Разметка дорожек

К получившимся двум отдельным дорожкам нужно припаять хорошие провода. Я использовал куски моторной косы Toyota. Далее возвращаем реле на место и хорошо пропаиваем его ноги.

Выведенные провода

Реле на своём месте

Для вывода проводов из корпуса контроллера аккуратно сверлим два отверстия как на фото:

Отверстия под провода

Вставляем плату на место в корпус и фиксируем провода термоклеем. Выведенные провода тоже заливаем клеем для герметичности.

Зафиксированные провода

Зафиксированные провода

Выводы залиты также термоклеем

Ставим стеклоподъёмник на место и обязательно регулируем стекло. Почему, объясню ниже. В итоге водительский ЭСП готов к внешнему управлению, при этом контроллер даже не догадывается что мы можем без его ведома поднять стекло.

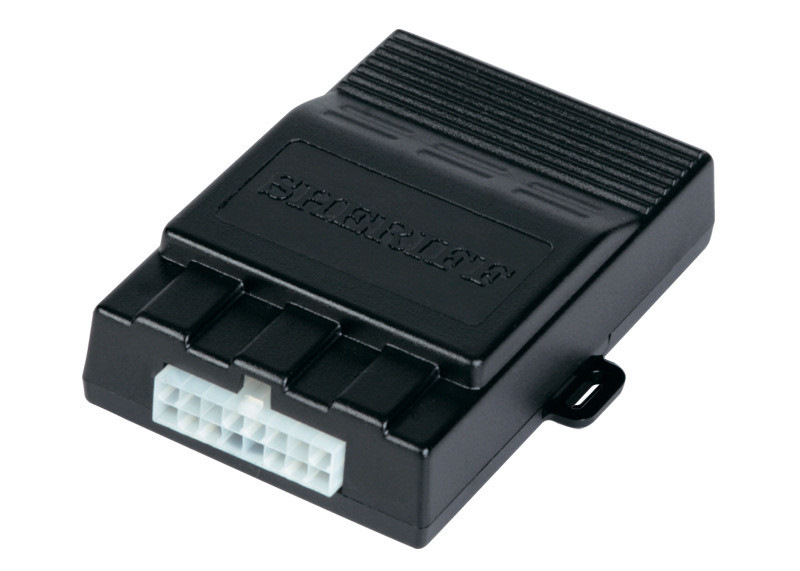

Для управления всеми стёклами использовался готовый контроллер Sheriff PWM-104:

Управляющий провод был проложен в штатной косе двери, которую вытащил из салона:

Коса двери

В одном из разъёмов вставил стандартный Тойотовский пин в свободное гнездо, для того чтобы не было никаких скруток между дверью и салоном. В салонный ответный разъём также вставил «папу» и подключил к каналу комфорта сигнализации.

Пару слов о необходимости регулировки стекла после его установки. Я при сборке особо не придал этому значения и в итоге после нескольких открытий-закрытий, стекло перекосило в верхней части примерно на 2 миллиметра, для глаза это не заметно, но: штатный контроллер стал перекашивать стекло и у него начала срабатывать защита от защемления. Внешне это выглядит так: при нажатии кнопки Auto Up стекло поднимается вверх, упирается в рамку и тут же опускается вниз до середины.  В итоге закрыть стекло целая проблема. Приехав в гараж снял обшивку с двери и выровнял все направляющие и само стекло. После этого всё опять пришло в норму.

Принцип работы

Внешне модуль доводчика выглядит как механизм в пластиковом корпусе, который отличается малыми габаритами и соединен с несколькими проводами. Те, в свою очередь, подсоединяются к стеклоподъемному механизму и источнику питания. Блок для стеклоподъемников имеет специальный чип, который отправляет сигнал электрическому мотору для изменения положения окон в необходимый момент.

Подобная схема работы позволяет значительно понизить нагрузку на петли автомобильных дверей и механизм по открытию окон. Если машина оснащена таким доводчиком, то салон имеет большую защищенность: так, например, при закрытии окон по стандартной схеме можно не бояться, что вы не подняли стекла до конца, оставив случайно щель, которой могут воспользоваться злоумышленники, чтобы вскрыть автомобиль. Внутри сохраняется необходимая температура, что позволяет летом не страдать от жары. Блок доводчика позволяет также автоматизировать процесс проветривания, а при необходимости защитить салон машины от попадания пыли и грязи.

Как работает доводчик стеклоподъемников в автомобиле?

Автомобильные доводчики стёкол на сегодняшний день пользуются большой популярностью, так как это автоматизированное устройство удобно и функционально; водителям не приходится проверять, закрыты ли все окна машины, поставленной на сигнализацию. Если ранее доводчики были привилегией только премиум-класса, то сейчас этот механизм универсален и доступен. Эта статья расскажет, что такое и как работает доводчик стёкол.

Интересно! Первые противоугонные системы срабатывали с помощью ведущего вала. В момент угона автомобиль захлёбывался воем сирены, взывая о помощи.

Принцип работы доводчика стекол

Доводчик – это электронный блок, подключённый к системе сигнализации или центральному замку и системе управления стеклами.

Он располагается между электромотором, обеспечивающим движение стекол, и клавишами управления. Принцип работы доводчика стёкол несложен: через блок проходит напряжение, передаваемое к мотору от клавиш. При этом механизм не включается при закрывании и открывании, в обычной работе без установки на режим охраны. Во время подключения сигнализации на блок поступает сигнал с устройства, мотор заряжается и поднимает стекло на двери.

Знаете ли Вы? В машине, принадлежащей Аль Капоне, стёкла были пуленепробиваемыми, их толщина составляла два сантиметра.

Какие бывают доводчики

Сложность выбора модуля доводчика заключается в определении количества подопечных ему стёкол. Выпускаются и есть в продаже механизмы, отвечающие за закрытие двух, четырёх стёкол. Далее, следует уточнить, есть ли система управления стёклами на задних дверцах авто.

Несложные модули отвечают за стёкла только в режиме охраны автомобиля. Устройства интеллектуальных доводчиков стёкол могут обладать ещё рядом функций: запоминать положение стёкол и возвращать их в исходное после отключения сигнализации, возвращать в прежнее положение, если стекло наткнулось на преграду. Функции модуля можно настроить самому по желанию.

Внимание! Все возможности многофункционального устройства могут не понадобиться, а настройка механизма сложна в обслуживании, и стоимость значительно превышает цену обычного

Установка и подключение доводчика стекол

Рассмотрим подключение доводчика стёкол, действующего на две двери.

Для самостоятельной установки потребуются: набор отвёрток, нож, изолирующая лента и тонкие кусачки.

Для начала отключите зажигание и убедитесь, что стёкла при этом открываются и закрываются при нажатии кнопки. Если нет, удалите из блока предохранителей реле и установите на его место перемычку.

Блок доводчика стёкол устанавливают в водительской двери. Чтобы снять обшивку, необходимо сначала открутить винты дверной ручки и снять её. Освобождая дверь от обшивки, будьте аккуратны, так как в ней находятся блоки с идущими к двери проводами. Модуль крепится одним винтом-саморезом к металлической пластине, и фиксируется на основе двери.

Важно! При раздельных системах, расположенных на двух дверях, установка под приборной доской более приемлема. К блоку устройства подведите «плюсовой» контакт и «массу», чтобы запитать его

К блоку устройства подведите «плюсовой» контакт и «массу», чтобы запитать его.

Выясните, какие провода передают напряжение от кнопок управления к электромоторам.

К доводчику прилагается инструкция со схемами. Определите места врезки проводов блока и проводов питания, в схеме они различаются разными цветами.

Внимательно проверьте, правильно ли выбраны провода. От кнопок включения к электромотору проходит два провода: один под напряжением поднимает стекло, второй опускает. Если вы их перепутаете, то в режиме охраны стёкла автоматически откроются.

Затем подключайте провод, передающий импульс от блока системы охраны доводчику.

Доводчик стёкол для автомобиля – механизм неординарный: у него есть выход и под положительный, и под отрицательный импульс, не перепутайте их.

Перед тем, как заизолировать и убрать провода,проверьте работоспособность доводчика. Работа завершена, соберите двери, установите ручки и пользуйтесь.

По тому же методу производится подключение доводчика стеклоподъёмников на 4 стекла. Отличие от простого устройства – только в количестве врезок в проводку.

Каждый водитель, который разбирается в электрике и умеет читать схемы, может самостоятельно провести установку доводчика стёкол на своей машине.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Виды доводчиков стекол

Работа прибора заключается в том, что он при установке вклинивается между проводами электромотора, ловя на себе все импульсы, пропуская их дальше. Он остается пассивным до того времени, пока не включатся охранные сигналы (сигнализация) или же сам водитель не нажмет на кнопку подъема. Сразу же после получения данного импульса по проводам, доводчик быстро поднимет все опущенные стекла, чтобы уберечь машину от угона.

В современных моделях есть возможность активировать простым нажатием на смартфоне. Подключается доводчик через Bluetooth или с помощью приложения, что можно скачать с официального сайта производителя или из интернет магазина.

Сейчас на рынке есть много разных моделей. Они отличаются не только ценой и производителем, но и характеристиками

Чтобы выбрать хорошее охранное устройство, нужно обращать внимание на следующие характеристики

Область применения

Есть универсальные устройства, что могут подойти под любую марку автомобиля. Они изготавливаются массово, часто имеют заниженную цену.

Есть также оригинальные доводчики. Они, как правило, идут вместе с машиной, но могут продаваться и отдельно. Подходят только под определенную марку из-за своеобразной конфигурации. Стоят в 3-4 раза дороже, чем универсальные, но имеют гораздо лучшее качество.

Работа со стеклами

На рынке продаются модели, которые поднимают разное количество стекол. Так, есть устройства, что способны защитить только одно окно, водительское. Они самые дешевые и не отличаются сложность сборки. Доводчики с поднятием двух стекол более дорогие. Примечательно, что разные модели поднимают разные стекла – это следует уточнять при покупке.

Есть доводчики с поднятием трех и четырех стекол. Они более сложные в конфигурации и установке. Стоят дороже, но качество их лучше и устройства не так быстро выходят из строя. Могут управляться с помощью телефона.

Наличие памяти

Это функция, которая позволяет автоматически опустить все стекла на высоту, выбранную ранее до срабатывания сигнализации. Или же в случае, когда водитель сам активировал систему, чтобы защитить машину от дождя.

Такую функцию можно при необходимости отменить, но сделать это возможно только с помощью программы на смартфоне.

Защитная функция

Функция есть не во всех комплектациях, но лучше, чтобы она присутствовала. Она предотвращает поднятие стекла, если в оконном проеме что-то есть – та же рука или любой другой предмет.

Многие водители против данной функции и выбирают устройства, в которых ее нет. Но тогда повышается шанс травмирования человека или повреждения самих стекол.

Много доводчиков продается без дополнительных функций, что сказывается на их цене, качестве. Если же они есть, покупателю нужно самому их настраивать, таким образом «обучая» доводчик. Это не так сложно, так как все прописывается в инструкции, что идет вместе с устройством.

Стандарты и схемы разных производителей

Стандартной схемы, по которой можно подключить автомобильную охранную систему, не существует. Это можно понять, проанализировав электросхемы сигналок от разных производителей систем. Цвет электроцепей у систем от различных брендов могут предназначаться для решения разных задач. Практически каждый производитель имеет определенный способ монтажа и подсоединения устройств.

По расцветке кабелей каждая электросхема может отличаться в зависимости от норм, принятых в конкретной стране. Чтобы правильно подсоединять элементы сигналки надо акцентироваться на электронном измерительном оборудовании для прозвона. При установке сигналки на автомобиль не рекомендуется использовать обычные лампы для прозвонки. С учетом места расположения основных блоков пользователю может потребоваться дополнительная покупка электроцепей. При монтаже надо учесть, что сечение дополнительных и стандартных проводов сигналки должно быть идентичным.

Карта расположения составляющих устройств сигналки

Что такое доводчик стеклоподъемника?

Это приспособление является механизмом, который позволяет автоматически закрыть автомобильные окна при нажатии соответствующей кнопки на сигнализационном брелоке. На сегодняшний день доводчики стеклоподъемных механизмов могут быть установлены практически в любой модели вне зависимости от марки и страны-производителя машины. Подобное устройство сильно облегчает жизнь владельцу, поскольку позволяет, например, не переживать за то, что окна остались открытыми, и возвращаться из-за этого на парковку.

При включении сигнализации блок устройства определяет, в каком положении находятся стекла, и закрывает их. В случае, когда в машине было открыто не одно окно, а несколько, закрытие происходит по очереди. Некоторые модели стеклоподъемников имеют настройку скорости работы, и в среднем на полную доводку уходит 4-6 секунд. Современные устройства можно установить и самостоятельно или в сервисе: для этого понадобится соответствующее оборудование, приспособление и схема монтажа.

Разновидности доводчиков стёкол

главные характеристики:

1. Область применения: универсальные и оригинальные. Отличаются они только проводами и стоимостью: модули для определённой марки автомобиля имеют цену в три – четыре раза выше.
2. Работа с 2 или 4 стёклами. Устройство следует размещать в машине с таким количеством стеклоподъёмников, на которое оно рассчитано. Особых отличий в функционировании этих типов доводчиков нет, но они разнятся по сложности подключения.
3. Наличие памяти. Эта функция позволяют устройству при деактивации охранных систем машины возвращать стекло на прежнюю высоту. Причём, с помощью блока управления такое условие можно отменить. В дождливую погоду, например.
4. Функция оберегания стёкол и внешних объектов. Она прекращает подъём стекла, если этому процессу препятствует некий посторонний предмет, находящийся в оконном проёме. Таким образом предотвращаются травмы, повреждения самих стёкол, а также поломки механизмов стеклоподъёмников.

Описание модуля автоматического поднятия дверных стекол

Доводчик стекол (ДС) — это механизм, основное назначение которого заключается в автоматическом закрытии стекол автомобиля при активации противоугонной системы. С помощью ДС водитель может не переживать о том, закрыты ли стекла в его машине или нет.

Принцип действия

Вкратце рассмотрим принцип действия ДС. Блок управления устройством подключается к механизму управления автомобильной сигнализацией, а также электрическим стеклоподъемникам. Сам модуль располагается на участке между электромотором стеклоподъемников и управляющим блоком. Как вы уже поняли, эксплуатация ДС возможна только в том случае, если автомобиль оснащен электрическими подъемниками стекол.

При активации противоугонной системы на электрический мотор через управляющий модуль подается напряжение. Непосредственно доводчики не используются в момент открытия и закрытия стекол, только тогда, когда водитель включает автосигнализацию. При включении сигналки на узел подается напряжение, в итоге электромотор получает питание и поднимает механизм подъемника.

Что касается многофункциональных установок, то такие системы позволяют выполнять такие функции:

1. При правильной настройке возможно управление несколькими стеклами одновременно, причем или в одном, или в разных направлениях.
2. Также можно настроить функцию автоматического возврата стекол в исходное положение, то есть сначала доводчики закроют окна, а после отключения сигналки откроют их, возвратив в начальное состояние. Но нужно учитывать, что использование такой функции актуально в том случае, если противоугонная система была включена не больше, чем два часа назад.
3. При включении автомобильной сигнализации ДС может автоматически произвести блокировку управления кнопкой поднятия и опускания стеклоподъемников.
4. В функциональных устройствах автовладелец может настроить управляющий модуль таким образом, чтобы он мог работать с разными типами, а также конструкциями стеклоподъемников.
5. Помимо этого, если возникнет необходимость, автовладелец сможет самостоятельно подключить и настроить дополнительные клавиши управления подъемниками (автор видео — канал AA00015).

Разновидности

Теперь рассмотрим виды систем ДС — в зависимости от конструктивных особенностей, доводчики могут использоваться для выполнения определенной функции или быть многофункциональными:

1. Если речь идет о многофункциональных системах, то в данном случае для включения автомобильной сигнализации узел сможет запомнить точное положение стекол. Кроме того, если при закрытии стекла появится препятствие, ДС автоматически вернет его в начальное состояние. Блок управления может иметь дополнительные опции, к примеру, вы сможете при необходимости отключить или полностью сбросить настройки. Как показывает практика, большая часть функций в многофункциональных ДС по факту не используется автовладельцами, поэтому есть смысл отдать предпочтение более простым системам. Тем более, что их стоимость будет на порядок ниже.
2. Более простые ДС позволяют только поднимать стеклоподъемники при включении автомобильной сигнализации. Разумеется, никаких дополнительных опций такие системы не имеют (автор видео — канал China and not Only).

Особенности

Теперь рассмотрим основные особенности таких систем. При установке ДС автомобилисту предстоит столкнуться с определенными трудностями, в частности, если речь идет о многофункциональных системах, а также доводчиках на 4 стекла. В том случае, если в машине имеется только один блок управления подъемниками, расположенный на водительской двери и использующийся для работы с пассажирской дверью, то модуль ДС устанавливается на ней.

Если в вашем авто данная система разделена либо управляющий модуль расположен на приборной панели или на тоннеле, идущем от консоли к задним сиденьями, то модуль лучше поставить под рулем. Этот вариант более оптимальный. Также учтите, что если с использованием кнопки стекла будут подниматься с трудом или вовсе не подниматься, то применение доводчиков не поможет — механизм в любом случае придется снимать и ремонтировать.

Установка доводчиков стекол на Ваз своими руками

Доводчик предназначен для совместной работы с автомобильной сигнализацией или другим устройством, имеющим специальный выход, на котором появляется импульс, отрицательный или положительной полярности, при изменении состояния системы ( например при постановке на охрану).

Для начала установки необходимо проверить, открываются и закрываются ли стекла автомобиля кнопками при выключенном зажигании, если нет, то необходимо найти в блоке предохранителей реле отвечающие за открытие закрытие стеклоподъемников, вынуть его и вместо него установить перемычку как показано на фото. Без этой перемычки доводчики закрытия стекол работать не будут.

Рис.1. Монтажный блок предохранителей и реле автомобиля ваз 2114

Рис.2 Перемычка вместо реле стекло подъемников — залог того что доводчик стекол у вас будет работать.

После подготовительного этапа снимаем обшивку водительской двери (обшивка пассажирской двери остается на месте)

Рис.3. Снимаем обшивку водительской двери для установки доводчика.

И устанавливаем доводчик на дверку автомобиля как показано на фото.

Рис.4, рис5. Установка модуля блока доводчика на водительскую дверь Смотрим схему установки доводчиков.

Рис.6 Схема подключения доводчика стекол

Рис.7. Комментарии к схеме подключения доводчика стекол.

И схему электропроводки вашего автомобиля(в качестве примера установка доводчика произведена на автомобиле ваз 2114, нас интересует только фрагмент с самими стекло подъемниками и смотрим.

Рис.8 Фрагмент схемы электрооборудования автомобиля Ваз 2114, показана только сторона электрооборудования с водительской двери.

{banner_x}

Красный провод с предохранителем на 25 А подключаем к + 12В, для этого подключаем его к белому проводу с черной полосой на любой из кнопок водительской двери, см фото.

Черный провод подключаем к массе автомобиля. Или тупо к черному проводу , т.к. он соединяется с массой.

Белый/желтый провод и желтый провод подключаем к центральному замку вашего автомобиля.

Ищем провод, отвечающий за открытие стеклоподъемника водительской и пассажирской двери, и подключаем к ним 4 провода в разрыв.

«Подключение в разрыв» означает, что провод режется пополам и производиться подключение со стороны кнопки и со стороны мотора.

Режем пополам оранжевый провод и подключаем к нему со стороны кнопки провода с доводчиков. Со стороны кнопки зеленый с черной полосой, а со стороны мотора зеленый провод доводчика стекол.

Режем пополам голубой с черной полосой и подключаем к нему со стороны кнопки провода с доводчиков. Со стороны кнопки синий с черной полосой, а со стороны мотора синий провод доводчика стекол.

Тщательно пропаиваем и изолируем все соединения.

Собираем обшивку двери и пользуемся доводчиками.

Александр Борисов, г. Самара
