Расширительный бак открытого типа для отопления

Требования и рекомендации по установке мембранного бака

Баки маленького объема монтируются на стену

Монтаж оборудования можно выполнить самостоятельно, следуя инструкции. При работе придерживаются требований по установке:

1. Первый этап – выбор места. Необходимо обеспечить свободный доступ к резервуару для обслуживания. Удачным местом считается участок обратной магистрали между насосом и котлом.
2. Для безопасности закрытого контура потребуется установка предохранительного клапана, воздухоотводчика, манометра и термометра.
3. Перед входным патрубком устанавливают дренажный кран для спуска воды из емкости.
4. На участке, соединяющем бачок и систему отопления, нельзя устанавливать фильтры.
5. Перед подключением оборудования проверяют давление газового пространства. При необходимости подкачивают воздух.
6. Бак не должен располагаться в помещении с минусовой температурой.

Резервуар надежно закрепляется на стене, при этом на него не должна оказываться дополнительная нагрузка. Модели большого объема монтируются на пол. Рекомендуется схема подключения с расположением входного патрубка снизу. Специалисты советуют выполнить разъемное соединение патрубка и сливного крана перед ним. В случае необходимости расширительный бак легко демонтируется.

Как изготовить бак своими руками

Схема устройства котла.

Подобную емкость для воды и воздуха можно сделать своими руками. Изготавливается бачок из углеродистой стали. Для этого подойдет любая емкость объемом от 10-12 л. При этом нужно учитывать, что вместимость его должна составлять не менее 4% от общего объема циркулирующей в системе воды. Емкость тары можно определить путем заливки туда воды с помощью трехлитровой банки. Для бака можно использовать металлические фляги от лакокрасочных материалов

Очень важно, чтобы толщина стенок была не менее 2,5 мм. Автомобильные же топливные баки не совсем подходят для этих целей, так как их толщина невелика. Если у вас есть в наличии баки грузовых автомашин, то они прекрасно справятся с поставленной для них задачей

Внутренняя поверхность покрывается водоупорными красками, а наружная – эмалью. Можно применять отрезок трубы, но только с большим сечением (20-30 см). Но самый оптимальный вариант – бак из нержавеющей стали от стиральной машины. Сварить бак можно и с помощью простого стального листа толщиной 2,5-4 мм

Если у вас есть в наличии баки грузовых автомашин, то они прекрасно справятся с поставленной для них задачей. Внутренняя поверхность покрывается водоупорными красками, а наружная – эмалью. Можно применять отрезок трубы, но только с большим сечением (20-30 см). Но самый оптимальный вариант – бак из нержавеющей стали от стиральной машины. Сварить бак можно и с помощью простого стального листа толщиной 2,5-4 мм.

После того как выбрана емкость, необходимо ее очистить. Если в ней содержатся остатки горюче-смазочных материалов, нужно убрать их путем выпаривания горячей водой, щеткой. Емкость должна просохнуть. После этого потребуется приварить штуцеры. Штуцер желательно приваривать сбоку на высоте 4-10 см от плоскости дна. Это будет способствовать осаждению мелких частиц, ржавчины.Они нужны для присоединения бака к трубам. Бак нужно оснастить крышкой с помощью болтов или люком. Он нужен для того, чтобы можно было периодически очищать емкость. Для того чтобы определить уровень воды в баке, можно изготовить щуп. Для этого в баке потребуется сделать небольшое герметичное отверстие.

Схема размеры частей котла для самостоятельного изготовления.

Далее изготавливается штуцер из стали в соответствии с диаметром отверстия. Если штуцер будет ввариваться в расширительный бак, то потребуется пробка для закручивания из латуни или бронзы. Она обязательно должна иметь грани для гаечного ключа. Внутрь пробки кладется резиновая прокладка толщиной 4-5 мм. На самом щупе наносят деления и держат его вне бака. Для проверки уровня воды сперва нужно открутить пробку, опустить щуп в бак (щуп должен быть сухим), достать его и снова закрутить пробку. Резьбу на штуцере нужно смазать жиром или маслом, чтобы не было проблем с открыванием. Если бак возводится на чердаке, потребуется его утеплить. Снаружи и внутри бак покрывается масляной краской.

Отличия от гидроаккумулятора

Конструкция герметичных расширительных баков схожа с конструкцией гидроаккумуляторов, однако, предназначение у этих приборов разное. Расширительный бак компенсирует расширение воды, происходящее из-за нагревания в системе отопления. Гидроаккумулятор аккумулирует объём воды под давлением в системе водоснабжения, имеющей напорный насос, чтобы уменьшить частоту включения данного насоса и сгладить гидроудары. Кроме того, чаще внутри гидроаккумулятора находится груша, сделанная из пищевой резины. Именно она накачивается водой, в результате вода не контактирует с корпусом бака. Расширительный бак для систем отопления изготовлен с мембраной, выполненной из технической резины. Она делит корпус на два отсека, а теплоноситель имеет контакт с корпусом.

Разновидности гидроаккумуляторов

Для систем отопления производители выпускают баки, отличающиеся исполнением мембраны.

Мембраны для расширительных баков разделяются на:

• баллонные;
• диафрагменные.

 Диафрагменная мембрана представляет собой несъемную перегородку, выполненную, чаще всего, из тонкого металла или эластичного полимера.

Основное отличие такого варианта – малая собственная емкость и способность компенсировать незначительные перепады давления в системе.

При нарушении работоспособности такого бака требуется его полная замена.

К достоинствам таких устройств относятся простота конструкции, надежность при эксплуатации и низкая цена.

Мембрана баллонного типа представляет собой установленную внутри бака емкость из высококачественной резины, стойкой к значительным перепадам температур.

Используется фланцевое крепление мембраны, что позволяет произвести ее простую и быструю замену (как сделать монтаж запорной арматуры трубопроводов своими руками, написано здесь).

К преимуществам баллонных мембран относятся:

• широкий диапазон рабочих давлений, при которых допускается применение герметичного расширительного бака;
• возможность замены мембраны, благодаря которой, ремонт устройства (про ручной труборез для пластиковых труб написано здесь) становится быстрее и обходится дешевле;
• простота задания минимального (настроечного) давления для любой системы.

Выпускаемые производителями модельные ряды баков со сменными мембранами охватывают широкий диапазон не только давлений, но и объемов.

При этом, доступны устройства различного исполнения, для горизонтальной и вертикальной установки, с креплением на строительные конструкции или установки на ножках, что существенно увеличивает гибкость проектирования систем отопления.

Устройство расширительного бака

В смонтированной и готовой к работе индивидуальной системе отопления с жидким теплоносителем расширительный бачок выглядит примерно так, как показано на приведенном рисунке (рис. 2). В некоторой литературе данное устройство называется «экспансоматом» — от английского термина «расширение» — экспансия).

Различают следующие основные типы расширительных бачков для систем отопления:

• Бачок закрытого типа.
• Бачок открытого типа.

Расширительный бачок открытого типа

В старых системах отопления часто применялся расширительный бачок открытого типа. До сих пор такие устройства монтируют в системах, в которых отсутствуют циркуляционные насосы, обеспечивающие оборот теплоносителя.

Расширительный бачок открытого типа

Однако, бачок такой системы имеет свой недостатки:

• Прежде всего в такой системе необходимо постоянно следить за уровнем теплоносителя.
• Вода из такой системы может испаряться.
• Баки открытого типа быстро ржавеют при контакте с водой.
• Конструкция системы с бачком открытого типа предполагает его установку исключительно в верхней точки, что не всегда возможно, да и просто трудоемко.

Расширительный бачок закрытого типа

В системах, в которых теплоноситель циркулирует по контурам посредством работающих насосов ставятся исключительно расширительные бачки закрытого типа.

схема работы бачка

Это уже более сложное устройство, в котором имеется специальная мембрана, расположенная в герметично закупоренной емкости для теплоносителя.

Мембраны в таких бачках разделяют на диафрагменные и баллонные. В любом случае мембрана делит емкость на две части. В первой находится закачанный под давлением инертный газ (для предотвращения коррозии) или обычный воздух, а во вторую при повышении давления в системе отопления поступают излишки теплоносителя.

Как только температура теплоносителя в такой системе увеличивается, то лишняя его часть устремляется в расширительный бачок. Мембрана меняет свою конфигурацию (примерно как воздушный шарик) и объем воздуха или газа в другой части расширительного бачка уменьшается. Газы, как известно довольно легко сжимаются, но и стремятся к расширению.

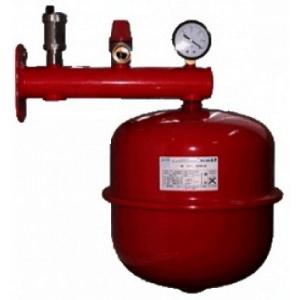

закрытый бачок

При остывании теплоносителя расширяющееся газы толкают мембрану и выталкивают излишки теплоносителя обратно в систему отопления.

Типы закрытых расширительных бачков

При одинаковом принципиальном устройстве – расширительные бачки закрытого типа могут делиться еще на несколько видов:

1. Бачок со сменяемой мембраной, также называемый фланцевым.
2. Бачок с несменяемой мембраной.

Стоимость бачков второго типа ниже и они пользуются большей популярностью у потребителей. Однако бачки со сменяемой мембраной могут выдержать большие перепады давления в системе, что резко повышает их эффективность. Кроме того, они более ремонтопригодны и мембрана при повреждении может быть заменена.

Фланцевый расширительный бачок может исполняться в двух вариантах: в вертикальном и в горизонтальном. Отличительной особенностью расширительных бачков такого типа является отсутствие контакта теплоносителя с поверхностью бака. Расширяющаяся жидкость находится внутри своеобразного кокона из мембраны, поэтому на поверхности бачка отсутствуют причины для коррозии. Такую мембрану достаточно легко менять.: просто откручивается фланец и выполняются ремонтные работы.

В мембранных расширительных бачках наибольший риск повреждения мембранного элемента возникает в момент пуска системы, когда в ней скачкообразно возрастает давление.

При нахождении в системе больших объемов теплоносителя нормальный уровень давления производится посредством манометра. Такой прибор соединяется с предохранительным клапаном, пороговое значение срабатывания для которого в частом доме устанавливается на 3-4 бара.

Что это такое?

Далеко не каждый владелец частного дома или квартиры точно знает, что же собой представляет расширительный бачок. В данном случае название этого устройства говорит само за себя – в условиях фиксированной массы теплового носителя в отопительном контуре и трубопроводе, которые не отличаются эластичностью, с переменой температуры теплового носителя обязательно будет меняться и уровень давления во всей системе. Тут стоит учесть и факт, что жидкость при нагревании расширяется. В тот момент, когда усилие станет мощнее прочности проточной трубы/радиатора, произойдет серьезная авария. Главной ее причиной в данном случае станет тот факт, что вода при изменении своего объема в условиях нагрева, становится почти несжимаемой. Из данного свойства и выходит такое определение, как гидроудар.

Решение такой серьезной проблемы является довольно простым. Нужно разместить в отопительной системе специальный резервуар (расширительный бачок), оснащенный субстанцией, которая беспроблемно поддается сжатию.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Особенности и характеристики

Как можно заметить, расширительные бачки играют одну из важнейших ролей в отопительной системе. Они продлевают срок ее службы и позволяют избежать многих серьезных проблем.

Используются подобные предметы в следующих целях:

• играют роль обогревательной системы, которая функционирует при помощи тепловых насосов и солнечных коллекторов;
• выступают в качестве автономной отопительной системы;
• представляют собой независимую систему, подключенную непосредственно к центральному отоплению, а также систему с замкнутым контуром.

При условии повышения температуры жидкости в отопительной системе всего на 15 градусов, из-за расширения объем теплового носителя становится больше на полпроцента. Расширительная емкость отвечает за компенсацию этого расширения. Переизбыток жидкости теплового носителя проникает в сам бак. Если же теплоноситель остывает, конструкция бачка выдавливает недостаточную жидкость обратно в общую систему.

При наличии незначительной утечки жидкости, дабы показатели давления в системе не упали слишком сильно, бачок отталкивает тепловой носитель для возмещения случившихся утрат.

В том случае, когда система не оснащена расширительным баком, расширение теплового носителя провоцирует рост давления. Кроме того, данные процессы непременно заканчиваются сильным износом комплектующих элементов всей системы, а также приводят к поломке и даже разрыву труб и кранов.

Что касается непосредственного объема бака расширения, то тут стоит учесть, что он напрямую зависит от конкретного типа теплового носителя. Как его можно рассчитать, мы рассмотрим ниже.

На сегодняшний день в магазинах встречаются агрегаты, размер которых составляет:

• 5 литров;
• 8 л;
• 10 л;
• 12 л;
• 19 л;

• 24 л;
• 35 л;
• 50 л;
• 80 л;
• 100 л.

Сегодня существует несколько вариантов таких устройств. Они подходят для различных отопительных систем и отличаются друг от друга по многим параметрам.

Гидроаккумулятор: работа и причины его отказа

Одним из важнейших «игроков команды» становится гидроаккумулятор, позволяющий создавать и хранить запас воды, защищать систему и оборудование от форс-мажорных ситуаций. Это устройство называют по-разному, иногда не совсем правильно: расширительный либо накопительный бак, гидробак, экспанзомат, мембранный бак, или просто — ГА. Это закрытая емкость, которая имеет гидравлическую камеру, изменяющую свой объем. Для того чтобы представить, как работает гидроаккумулятор, необходимо рассмотреть его конструкцию.

Устройство мембранного бака

Любой гидробак имеет определенное число элементов. В его состав входит:

• корпус, изготавливаемый из нержавеющей стали;
• мембрана (груша), которую делают из специальной, эластичной и прочной резины (EPDM, BUTYL);
• ниппель для подачи воздуха;
• фланец, оборудованный клапаном, он предназначен для закачки воды;
• специальные приборы — манометр, реле давления;
• платформа (опоры).

Как видно, устройство достаточно простое, однако непрерывная, интенсивная работа способна «сгубить» даже самые надежные конструкции. Современные качественные модели накопительных емкостей имеют большой эксплуатационный ресурс, работают долго, и без «капризов». Однако возможные неисправности гидроаккумулятора надо знать, так как исключить некоторые поломки все-таки нельзя.

Задачи сосуда и их выполнение

Накопительный бак состоит из двух камер: в одной из них находится воздух, в другой вода. Последний отсек заслуживает особого внимания. Это резиновый мешок, или мембрана. Принцип работы хранилища основан на сдавливании жидкости сжатым воздухом. Когда в системе расходуется вода, давление падает.

Гидробак незамедлительно реагирует на произошедшие изменения: он быстро восстанавливает параметры благодаря подаче новой порции жидкости, но без малейшего участия насоса. Естественно, редкое включение в работу этого главного прибора насосной станции гарантирует его более длительную эксплуатацию.

С помощью реле для гидробака задают два важнейших параметра давления воды: его верхний и нижний пределы. Когда значение становится минимальным, гидроаккумулятору «помогает» насос: он включается и работает до тех пор, пока давление снова не достигнет максимальной (заранее установленной) отметки.

Мембранный бак устраняет наиболее частые проблемы, возникающие при работе автономного водоснабжения, систем отопления либо экономичных гелиосистем. Аккумуляторы воды помогают:

• стабилизировать давление;
• быстро выровнять напор воды при интенсивном ее использовании;
• предотвратить возникновение гидроударов, крайне опасных для системы;
• гарантировать подачу воды при выходе из строя насоса, из-за перебоев с электроэнергией, но в этом случае гидробак должен иметь большой объем;
• значительно продлить жизнь главного элемента насосной станции, так как редкие периоды работы гидравлической машины исключают быстрый износ оборудования.

Особенность мембранного бака в том, что КПД этого прибора-сосуда не определяется. Устройство или работает, или нет.

Симптомы неисправности гидроаккумулятора

Мембранный бак — относительно простая конструкция. Поэтому часто возможные неисправности гидроаккумулятора можно обнаружить визуально.

Одним из признаков его «бездействия» становится участившееся срабатывание предохранительного клапана. Когда давление в системе повышается до предельных значений, он сбрасывает воду, защищая приборы и трубы. Другие симптомы неисправности:

• неоправданное включение насоса в работу при каждом водозаборе;
• неравномерный поток жидкости из крана — рывками, маленькими порциями;
• манометр, показывающий, что изменение давления идет скачкообразно: в этом случае стрелка прибора сначала резко идет вверх, потом падает до нуля.

При обнаружении этих признаков можно быть практически уверенными в том, что гидроаккумулятор либо некорректно работает, либо неисправен. Поиск источника проблемы и ее устранение — следующая операция, которая предстоит владельцам гидробака и насоса (насосной станции).

С ремонтом неисправного гидробака медлить нельзя. Игнорирование некорректной работы накопительного оборудования приведет к тому, что вскоре проблема коснется не только емкости, но и других элементов системы водоснабжения или отопления. Такой сценарий вряд ли кого-то воодушевит, так как в этом случае расходы на исправление серьезно возрастут.

Определение объема расширительного бака и его выбор

Для нормальной работы отопления расширительный бак должен иметь достаточный объем. Есть два способа его определения: можно рассчитать по формуле, можно воспользоваться эмпирическими данными.

Объем расширительного бака для отопления выбирается под каждую из систем

Эмпирический путь

Начнем с эмпирического способа. По опыту эксплуатации сделан вывод, что если объем расширительного бака для отопления составляет около 10% от общего объема системы отопления, этого достаточно. Вопрос в том, как определить объем системы. Способов как минимум два:

• Посчитать при заполнении (если заполняется водой и стоит счетчик или при заполнении теплоносителем из канистр — вы точно будете знать, сколько закачали жидкости).
• Высчитать по объему элементов системы. Потребуется найти информацию о том, сколько литров помещается в одном метре трубы, в одной секции радиатора. С этими данными уже можно узнать объем системы отопления.

Объем теплоносителя в трубах разного диаметра

Зная, сколько литров теплоносителя в вашем отоплении, легко рассчитать требуемый объем мембранного бака — он должен быть не менее 10% от этой цифры. В случае с баком открытого типа, реальный объем можно хоть удвоить — меньше вероятность того, что бачок опустеет. По минимуму, стоит добавить половину — вы все равно недольете его, минимум, на 1/3.

Мембранный расширительный бак для отопления берут обычно не слишком завышая расчетную цифру. Дело в том, что чем больше емкость, тем дороже стоит расширитель. И рост цены значительный. Тем не менее, брать меньший не стоит — давление будет «скакать», что приведет к раннему износу компонентов или вообще, останову системы. Наиболее вероятно, что отопление засбоит в морозы, потому что в холодную погоду теплоноситель более горячий, значит — его объем больше. И именно в эти моменты, объема расширительного бака может не хватить. Если вы заметили такие симптомы и расчет подтвердил, что мембранный бачок у вас недостаточного размера, не обязательно менять его на больший. Можно поставить второй

Важно чтобы суммарная емкость их была не менее расчетного значения

Если в системе антифриз

Антифриз для отопления имеет большее тепловое расширение, чем вода. Причем разные марки имеют различные характеристики. Поэтому, для теплоносителя этого вида, желательно объем расширительного бака предварительно рассчитать.

Тут есть два пути: определить как для воды, сделать поправку на большее тепловое расширение. Оно зависит от процентного содержания этиленгликоля (тосола). На каждые 10% гликоля добавляем 10% объема. То есть:

• 10% этиленгликоля — должны добавить 10% от найденного объема бака для воды;
• 20% этиленгликоля — 20% добавляем и т.д.

Этот расчет обычно оправдан, но можно найти более точные цифры, используя формулу (на рисунке).

Формула расчета объема расширительного бака для системы отопления

После того как вы определились с объемом, пора покупать расширительный бак. Но в магазине они есть разных цветов. Как минимум, есть синие (голубые) и красные. Так вот, мембранный расширительный бак для отопления всегда красного цвета. Синие — для водопровода, причем для холодной воды. Они значительно дешевле, но мембрана там сделана из резины не приспособленной к высоким температурам. Так что в системе отопления прослужит он совсем недолго.

Виды расширительных баков и их сравнение

В отопительной системе могут быть установлены разные виды расширительных баков.

Открытые расширительные баки

Расширительный бак открытого типа – это открытая ёмкость, в которую всегда можно долить теплоноситель. Он не требует наличия запорной арматуры, резиновой мембраны и даже крышки. Обычно ведром через него «доливают» в систему жидкость, хотя от водопровода всегда можно вывести водозаборный кран.

Схема работы расширительного бака открытого типа: 1 – корпус бака; 2 – уровень теплоносителя; 3 – холодная труба; 4 – спускная труба; 5 – предохранительный клапан; 6 – запорный вентиль; 7 – верхняя точка в стояке трубопровода отопительной системы

Несколько десятилетий назад повсеместно использовались открытые конструкции, компенсирующие изменение объёма теплоносителя при естественной циркуляции. Однако постоянный контроль уровня жидкости и её «доливание», сложности монтажа в верхней точке, низкое давление и коррозия металла – всё это привело к выходу на первый план закрытых систем и баков.

Закрытые расширительные баки

Там, где циркуляцию теплоносителя обеспечивает насос, устанавливают баки закрытого типа, именуемые в народе «мембранниками». Он всегда окрашен в красный цвет и конструкционно представляет собой герметичную ёмкость, внутри которой установлена мембрана из технической резины. А вот в синих баках, предназначенных для организации горячего водоснабжения, используется менее долговечная пищевая резина.

Устройство расширительного бака следующее: мембрана в виде баллона или диафрагмы разделяет ёмкость на две части. В верхнюю закачан инертный газ или воздух, а другая отводится для излишков теплоносителя.

С ростом температуры излишки расширяющегося теплоносителя попадают в ёмкость. Объём воздушной камеры уменьшается, и увеличивается давление в камере с воздухом, которое как раз компенсирует высокое давление в системе. При снижении температуры теплоносителя наблюдается обратный процесс.

При низкой температуре теплоносителя бак пустой, а мембрана занимает максимальной возможный объём. При нагревании жидкость начинает заполнять полость между мембраной и ёмкостью. Остывая, теплоноситель сжимается, и воздух начинает «выталкивать» его обратно в систему

Закрытый расширительный бак системы отопления может оснащаться фланцевой (сменной) или несменной мембраной. Единственное, но существенное преимущество последнего типа – его низкая стоимость. Мембрана жестко закреплена по периметру ёмкости. В исходном положении она прижата к внутренней поверхности, та как газом заполнен весь объём. При попадании теплоносителя в расширительный бак давление увеличивается.

При пуске системы существует риск разрыва диафрагмы, поскольку давление возрастает резко. В дальнейшем показания на манометре изменяются плавно и не представляют угрозу для её целостности.

Для того, чтобы предотвратить повреждение мембраны, в отопительных системах большого объёма давление контролируют с помощью манометра. Предохранительный клапан срабатывает при достижении максимально допустимого значения. Обычно оно находится в пределах от трёх с половиной до четырёх бар для частных домов.

Фланцевый расширительный бак имеет несколько преимуществ:

• максимальная величина давления значительно больше, чем у бака с несменной диафрагмой;
• возможность замены мембраны через фланец в случае её повреждения или разрыва;
• вертикальное и горизонтальное исполнение изделий. Это даёт больше вариантов размещения в условиях маленькой котельной.

Какой лучше — открытый или закрытый?

Если сравнивать эксплуатационные и потребительские свойства открытого и закрытого типов, то преимущество последнего доказывают следующие факты:

• закрытый бак не выносится наверх, следовательно, можно сэкономить на трубах;
• мембранные баки имеют меньшие габаритные размеры;
• теплоноситель из закрытого бака точно не испарится;
• минимальные теплопотери, в отличие от требующего дополнительной изоляции открытого бака;
• защита труб и узлов систем от коррозии, которая обеспечивается за счёт отсутствия воздуха;
• закрытая система отопления может работать при высоком давлении, тогда как открытая только при низком;
• эксплуатационные расходы мембранника ниже, что у открытого бака.

Ну а вообще, конечно — выбирать вам.

.

Вопросы правильного подбора и замены расширительного бачка

В процессе эксплуатации транспортного средства расширительный бачок подвергается воздействию высоких температур, значительных перепадов давления и агрессивных сред (антифриза, выхлопных газов, топлива, масел и т.д.) — все это может приводить к порче бачка и пробки заливной горловины. Наиболее частые проблемы пластиковых бачков — трещины в корпусе и разрывы вследствие чрезмерного роста давления. В любом из этих случаев бачок подлежит замене, причем сделать ремонт нужно как можно скорее.

На замену следует брать только бачок того типа и каталожного номера, что был установлен на автомобиль производителем — только так можно гарантировать корректную работу всей системы. Если из строя вышла и пробка (о чем обычно свидетельствует разрыв бачка вследствие неисправности парового клапана), то нужно купить и ее. Если же старая пробка работает нормально, то ее можно установить на новый бачок. Старый указатель уровня жидкости, как правило, тоже ставится на новый бачок без каких-либо проблем.

Замена расширительного бачка должна выполняться в соответствии с инструкцией по ремонту транспортного средства. Обычно для выполнения этой операции нужно слить антифриз, отсоединить от старого бачка все шланги, демонтировать бачок (он держится хомутом, иногда — с помощью дополнительных винтов) и установить в обратном порядке новую деталь. При этом может потребоваться и замена старых хомутов, так что сразу следует позаботиться и об их покупке. А если устанавливается старая пробка, то ее нужно проверить и при необходимости прочистить.

После монтажа необходимо залить новый антифриз и закрыть пробку, при верном выборе, замене и подключении нового бачка вся система сразу начнет нормально работать, обеспечивая эффективное охлаждение силового агрегата.

Где ставить?

Если в системе имеет место принудительная циркуляция, то давление на участке подключения устройства будет равняться статическому давлению в этой точке и при данном температурном режиме (учтите, что это правило работает только в том случае, если присутствует один мембранный элемент). Если допустить, что она переменится, то в результате получится, что в закрытой системе образуется непонятно откуда взявшаяся жидкость, что является в корне неправильным.

Открытая же отопительная система представляет собой емкость сложной конфигурации, имеющую особенные конвекционные потоки. Абсолютно все узлы должны гарантировать максимально скорый подъем горячего теплового носителя к верхней точке. Кроме того, они должны обеспечить самотечный слив в котел с вовлечением радиаторов. Также, конструкция подобной системы не должна мешать прохождению воздушных пузырьков к верхней точке.
