Как правильно подключить кроссовер

Как провести самостоятельно?

Выбор и расчет устройства – это важная часть работы. Нет компании, которая смогла бы выпустить совершенную акустическую систему, передающую звуки в разных диапазонах, сопровождая при этом качественным звучанием. Сабвуферы применяют для исполнения сигналов с низкой частотой. Среднечастотные динамики используются для передачи средних звуков. Но если станет звучать это все одновременно, то произойдет путаница. Поэтому и используют кроссовер в акустической системе. Он помогает распределить сигнал и передать их в конкретный динамик.

Для подключения двухполосной или иной системы к усилителю подключают фильтр, который делит сигнал. Если приобретать комплект акустики, то в наборе уже будет пассивный кроссовер, который был произведен изготовителем.

Как поступить, если необходимо распределить звук по иному методу? Это можно произвести с помощью компьютерной программы. Для этого подойдет Crossover Elements Calculator.

Для этого введите данные сопротивления динамиков НЧ и ВЧ. Обычно они равняются 4 Ом. Затем добавьте частоту, которую прибору нужно будет распределить. Потом добавляют порядок устройства. Дальше подождите, пока компьютер покажет результат.

Схемы подключения

Качественный автозвук обеспечивает правильно подобранная частота среза. Если для акустики используется трехполосный кроссовер, то в этом случае определяется 2 частоты среза: 1 — для разницы низких и средних частот, 2 — для фильтрации средних и высоких.

Активный тип усилителя является встроенным оборудованием, поэтому для установки стереосистемы необходимо просто выбрать наиболее подходящее место в машине. Пассивный можно подключить самостоятельно, для этого используется простая схема:

1. Необходимо установить в салоне автомобиля подходящие колонки.
2. Подсоедините динамик к клеммам устройства на входе.
3. Чтобы подключить кроссовер к колонкам авто, необходимо смотреть на маркировку.

Обозначения входов для динамиков:

• Wf — широкополосной;
• Sw — сабвуфер;
• Mw — мидвуфер;
• Tw — высокочастотный.

Упрощенным вариантом подключения является последовательное соединение высокочастотных динамиков с широкополосными. Катушка из тонкого провода присоединяется параллельно твиттерам. Этот вариант позволяет подключить пищалки без кроссовера.

В этом случае усилится звук высокочастотных колонок, но низкочастотные и среднечастотные будут слегка ослабляться. Все зависит от толщины выбранного провода в катушке. Чем он будет тоньше, тем выше будет сопротивление. Альтернативная схема подключения динамиков обеспечит естественным и качественным звуком любую аудиосистему.

Кроссовер представляет собой устройство, предназначенное для разделения подаваемого от магнитолы на автомобильные колонки звукового сигнала на отдельные полосы. Это устройство применяется не только с широкополосными динамиками, но также и со специальными — сабвуферами, мидвуферами и твиттерами. Разобраться, для чего нужен кроссовер в автоакустике, следует для достижения более качественного и естественного звучания.

Эти устройства для автомобильной акустики делятся на два типа: активного и пассивного действия. В первом случае аксессуар оснащается усилителем. Это позволяет добиться более эффективного разделения аудио на полосы и добавляет возможность регулировки частоты разделения, чувствительности и крутизны характеристики. Разделители активного действия редко выпускаются в качестве самостоятельных устройств, входя чаще всего в состав усилителей мощности для автомобильного звука.

Пассивные кроссоверы — самые простые и самые распространенные. Подобное устройство состоит из нескольких фильтров, в состав которых входят катушки и конденсаторы. Первые задерживают высокие частоты, вторые подавляют низкие частоты. Для повышения эффективности катушки и конденсаторы объединяются в цепи. Пассивный разделитель имеет один вход, а также два или три выхода. Каждый динамик подключается к своим клеммам. Магнитола подключается напрямую ко входу разделительного устройства.

По количеству разделяемых полос кроссоверы делятся на двухполосные и трехполосные. В первом случае устройство выделяет отдельно низкие и высокие частоты, которые подаются на низкочастотный динамик и твиттер, соответственно. Трехполосные устройства также дополнительно выделяют и полосу средних частот. Она подается на специальные динамики, называемые мидвуферами. Одно из важных достоинств пассивного разделителя заключается в том, что он не нуждается в дополнительном питании. Имеется возможность регулировать характеристики звука с помощью переключателей.

Разделительный фильтр – кроссовер

Начнем по порядку. Как подсказывает Вики, кроссовер, это по сути фильтр. Фильтр – устройство для выделения желательных компонентов спектра электрического сигнала и подавления нежелательных частот. Как то сформулировано не понятно. Попробуем иначе.

Кроссовер в акустических системах – это устройства, которые создают определённые границы диапазонов частот для динамиков. Практически все динамики сконструированы специально так, чтобы работать в определенном частотном диапазоне.

К примеру, низкочастоные динамики могут играть и от 10 до 2500 Гц, но качественного звука на частотах 1000-1500 можно и не получить. Для этого существуют другие динамики – среднечастотного диапазона. Они уже могут играть от 200 и до 8000 Гц, но на предельных частотах уже точно будут искажения. С самыми высокими частотами спокойно могут справиться высокочастоные динамики, у которых диапазон может быть от 2000 до 20000 Гц и выше.

Все динамики очень не любят играть “чужие” частоты. Это не относится к широкополосным динамикам, там другая ситуация.

Если на высокочастотный динамик (знающие его называют “твитер”) подать низкую частоту, то звуковая картина будет просто ужасна. И если он будет играть достаточно долго и ещё на большой мощности, то твитер просто “сгорит” (иначе – сломается и перестанет работать). Высокочастотные динамики должны работать только с высокими частотами.

В свою очередь, низкочастотные динамики должны отыгрывать только низкочастотный диапазон. Оставшаяся средняя полоса, будет корректно воспроизведена среднечастотными динамикам (их ещё называют – мидвуферы).

Здесь сделаем предварительный вывод.

Задача кроссоверов состоит в том, чтобы разделить звуковой сигнал на нужные частотные диапазоны для соответствующих типов динамиков. Вот и вся наука! Но в действительности, это ещё не всё.

Подключение динамиков через кроссовер

Очень важным при включении динамиков через полосовой фильтр является сечение проводника. Оно напрямую зависит от мощности акустической системы и сопротивления динамической головки.Если опустить все расчёты получится, что для акустической колонки мощностью 100 ватт и сопротивлением 4 Ом нужен кабель с минимальным сечением 2,0 мм2. Чем меньше сопротивление акустики, тем больший ток будет протекать в цепи. При подключении громкоговорителей рекомендуется брать 20% запас по сечению кабеля.

Подключение кроссовера к колонкам должно выполняться только настоящим медным проводом. Особенно опасным при соединении элементов звуковой системы является использование дешёвого кабеля от некоторых китайских производителей. Вместо меди они используют медный сплав или обмеднённую сталь. То и другое категорически противопоказано в автомобильной акустике.Кроме низкого качества звука будет неконтролируемый нагрев соединительных проводов, что может привести к опасным последствиям.

Компонентная система звука

Кроссоверные «сети» коаксиальных многодиапазонных автомобильных динамиков обычно встроены в колонки и состоят из небольших электрических компонентов, таких как катушки или конденсаторы. Кроссоверы для трехполосных систем, в которых используются твитеры, драйверы среднего уровня и сабвуферы, включают, помимо фильтров с высоким и низким пропусканием, фильтры «полосы пропускания», воспроизводят частоты между двумя точками, используя как высокочастотный, так и низкочастотный в той же сети. Для этого может быть драйвер среднего диапазона только от 100 Гц до 2500 Гц.

Существует два основных вида акустических кроссоверов: активный и пассивный. Пассивные не нуждаются в мощности для фильтрации сигнала. Активные требуют подключения к электросети и заземлению, но дают гораздо большую гибкость и точный контроль над пользовательской музыкой.

Как подключить кроссоверы к колонкам авто

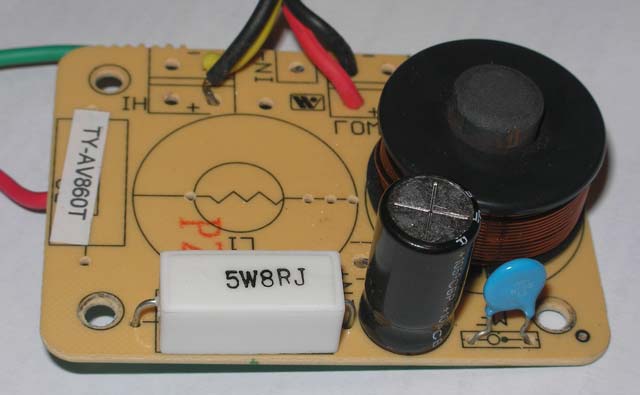

Пассивный разделительный модуль представляет собой небольшую плату с радиоэлементами. Обычный блок имеет 6 парных клемм:

Схема подключения кроссовера к колонкам не составляет трудностей. Некоторые модели позволяют зажать провод под винт, а некоторые снабжены контактной колодкой.Клеммы, куда подключается выход усилителя, подписываются «Input» или «Amplifier», клеммы, предназначенные для высокочастотной «пищалки», помечены «Tweeter», а низкочастотный динамик включается в клеммы «Woofer». Более сложные устройства имеют дополнительную пару контактов для среднечастотного динамика. Таким образом, фильтр делит звуковой диапазон на три полосы. Схема подключения кроссовера к динамикам включает в себя правильную разводку проводов в салоне автомобиля.

Предназначение

Главной целью установки пищалок является воспроизведение высоких частот. Представляют собой небольшие колонки, которые устанавливаются в передней и задней части авто (или в одной из них), в зависимости от аудиосистемы. Для максимального эффекта используются в составе многокомпонентных аудиосистем, но можно найти в розничной продаже (например, от фирмы Пионер). К плюсам динамиков относят лёгкость в установке — правильно подключить пищалки может каждый автовладелец.

Колонки для лучшего звучания

При монтаже в акустические системы автомобилисты устанавливают твитеры через кроссовер – это устройство, обеспечивающее рабочие диапазоны для колонок. Он разделяет частоты при работе с многокомпонентной аудиосистемой. Это позволяет добиться максимального эффекта от системы и обеспечить высококачественное качество звука в машине.

Подключить пищалки к кроссоверу достаточно просто, и для этого, нужно только ознакомиться с инструкцией аудиосистемы. Но бывают случаи, когда подключить пищалки в авто необходимо напрямую к магнитоле.

Подключение твитеров к магнитоле

Допускается подключить пищалки к колонкам, которые уже установлены. Для этого потребуется фильтр 1-го порядка (конденсатор). Ёмкость будет зависеть от установленных динамиков и в каждом конкретном случае подбирается индивидуально.

Правила подсоединения

Активные и пассивные

Кроссоверы делятся на две группы:

• активные;
• пассивные.

Каждый из типов имеет свои преимущества и недостатки.

Активные состоят не только из конденсаторов и катушек, но и из транзисторов. Благодаря этому габариты устройства удалось снизить. Сложно найти активный кроссовер, выполненный в виде отдельного элемента. В основном они являются составной частью автомобильного усилителя звука.

Пассивные встречаются намного чаще. Главным преимуществом этого типа кроссовера является отсутствие необходимости дополнительного питания, поэтому их легко устанавливать.

Кроме того, пассивные и активные фильтры делятся еще на 3 подвида:

1. Высокочастотные, предназначаются для пропускания сигнала высокой частоты, отрезая все остальное. Этот подтип предназначен для ВЧ динамиков.
2. Низкочастотные, наоборот, отрезают верхние частоты и пропускают через себя низкочастотный сигнал. Используются для НЧ динамиков.
3. Широкополосные фильтр, еще его называют Band Pass. Этот подтип необходим для отрезания частот, выходящих за определенный диапазон. Он предназначен для СЧ динамиков.

В дешевых колонках устанавливаются кроссоверы первого или второго порядка. Это делается для удешевления, так как в фильтрах используется лишь один или два электрических элемента. Фильтры третьего порядка встречаются в усилителях мощности. Что же касается четвертого порядка, то данный тип считается элитным. Для них изготавливается отдельный корпус.

Не так давно среди любителей хорошей музыки возникали споры об эффективности делителя 4-го порядка. Работы кроссоверов четвертого порядка, с крутизной среза 24 ДБ на Октаву можно сравнить лишь с работой банков Швейцарии, где все строго и четко.

Главное в настройке кроссовера – частота среза.

Возьмем, к примеру, трехполосную колонку. Для качественного воспроизведения музыки надо сделать так, чтобы на НЧ динамик поступали только низкие частоты, на СЧ динамик диапазон средних частот, без нижних и высоких, а на твитер соответственно только высокочастотный сигнал. Таким образом, нужно правильно определить две точки деления. В первой точке будет разделен сигнал между сабвуфером и среднечастотником. А во второй точке будет согласовываться СЧ динамик и твитер. Если неверно выбрать частоты среза, в лучше случае можно отделаться ужасным звуком. В таком случае слушать музыку станет невозможно и захочется сразу ее выключить. В худшем случае, акустика выйдет из строя. К примеру, на высокочастотный динамик будет поступать низкочастотный диапазон, который очень вреден для твитеров.

В наши дни кроссоверы используются достаточно активно. Несмотря на то, что можно приобрести цифровой аналог – процессор. Благодаря которому, можно не только фильтровать сигнал, но и выставлять задержки и многое другое.

Однако у кроссоверов есть преимущество перед цифровыми процессорами – это качество фильтрации звукового сигнала. Дело в том, что на фильтр навешивают большое количество работы: фильтрация, временные задержки, эквалайзер. Поэтому само качество фильтрации падает. Таким образом, пассивные и активные кроссоверы пользуются большим спросом. Их применяют даже для изготовления профессиональных колонок.

Профессионалы пророчат скорую смерть аналоговой фильтрации. Они считают, что цена цифровых аналогов замедляет естественный процесс. Однако есть группа людей, считающих, что место для хорошего пассивного кроссовера найдется всегда и в любой аудиосистеме, несмотря на то, насколько далеко шагнули технологии. Можно согласиться и с первый и со второй группой людей. Это связано с тем, что построить хорошую, качественную и профессиональную акустическую систему можно как при помощи кроссовера, так и при помощи цифрового брата – процессора. Вопрос только в том, что вам нравится больше.

Посмотрите видео о кроссоверах

Обозначения модификаций

Среди обозначений, которые есть у модификаций кроссоверов для транспортных средств, можно отметить следующие:

Input, или вход

Именно к этому месту подключается выход активного усилителя, поэтому здесь важно не ошибиться с полярностью.
Woofer, или излучатель низких частот. К этому месту подключается динамик со средними и низкими частотами

Полосы разделения указываются в технической документации.
Twiter, или пищалка. К этому месту подключается динамик с высокими частотами.

Это основные моменты и правила, касающиеся того, как подключить кроссоверы к колонкам и ко всей акустической системе транспортного средства.

Материал дифузора и подвеса

Любое профессиональное описание громкоговорителей обязательно должно содержать информацию о том, с какого материала они были сделаны. Для изготовления диффузоров могут применяться следующие материалы: бумага, полипропилен, бекстрен, титан, магний, алюминий и так далее.

Самыми распространенными являются бумажные диффузоры. В процессе их изготовления листы бумаги спрессовываются, после чего им предают коническую форму. Но стоит сказать, что, на самом деле практически все диффузоры из бумаги можно отнести к композитному типу, так как в процессе их производства используются другие синтетические материалы. Именитые производители никогда не разглашают, какие именно материалы используются, потому что у каждого из них есть свой фирменный рецепт.

• К достоинствам диффузоров из бумаги можно отнести детальность звучания, которое создается за счет качественного внутреннего демпфирования. Главным недостатком бумажных диффузоров принято считать их небольшую прочность, в результате чего ограничивается мощность звука в аудиосистеме.
• Диффузоры из полипропилена имеют более сложную конструкцию. Они отличаются нейтральным звучанием, а также отличными импульсивными характеристиками. В то же время такие диффузоры более устойчивы к механическим и атмосферным воздействиям, чем бумажные.
• Диффузоры из титана и алюминия начали делать в Германии в 80-х. В основе их производства лежит технология вакуумного напыления. Купола из этих материалов отличается наилучшим качеством звука: звучание прозрачное и чистое.

В заключение по этому разделу хочется сказать, что производители научились делать хорошую акустику практически из любого матерьяла, встречаются даже динамики из благородных металлов, но стоят они очень больших денег

Советуем обращать внимание на динамики имеющих бумажный диффузор, он имеет очень достойное звучание, и проверен не одним поколением

А также необходимо обратить внимание на то, из какого материала сделан внешний подвес диффузора. Подвес может быть сделан из того же материала, что и диффузор, а также выступать отдельным элементом в форме кольца, сделанного из резины, полиуретана или другого материала

Один из самых качественных и распространённых подвесов является резина. Он должен сохранять линейность в диапазоне перемещения системы громкоговорителя, а также обладать гибкостью, так как это влияет на частоту резонанса.

Преимущества и недостатки пассивных сабвуферов

Как уже было сказано, пассивный сабвуфер это, по сути, просто колонка, оснащенная специальным динамиком, подчеркивающим низкие частоты. Соответственно такой элемент акустической системы будет стоить сравнительно недорого.

Но это далеко не единственное достоинство пассивных сабвуферов. С их помощью можно собрать систему, в которой все компоненты будут максимально удовлетворять вашим представлениям о правильном звуке. Ведь для того, чтобы получить оптимальное звучание необходимо собрать комплект из подходящего усилителя, необходимых фильтров частот, и комплекта динамиков в подходящих корпусах.

Также достаточно важными моментом является то, что в отличие от активных, пассивные сабвуферы используют разные типы корпусов, а именно стандартные коробки, фазоинверторы, бандпасс. В активных системах возможности по использованию разных типов корпусов затрудняется необходимостью размещать в них дополнительную электронику.

Сборка и подключение кроссовера: пошагово

Для сборки и подключения делаем следующее:

Катушки индуктивности необходимо приклеить к плате. Не забываем про конденсатор. Для этого используем хороший клей

Это важно, поскольку эти детали часто отпадают при тряске и вибрациях.
Теперь нужно соединить провода акустики. Для этого использует стандартный паяльник
Обратите внимание на полярность, и не перепутайте входы НЧ и ВЧ-динамиков.
Припаянные провода фиксируем клеем

Они тоже часто повреждаются от тряски и вибрации.
Теперь можно подключать устройство
Для начала делаем пробное подключение, чтобы убедится, что сигнал сможет передаваться в динамики.
При необходимости, включаем резистор.
Можно пользоваться устройством.

Благодаря представленной инструкции, можно без проблем сделать кроссовер

Очень важно правильно подобрать материалы для устройства и осуществить их установку

Как подключить пищалки в авто от магнитолы: колонкам, без кроссовера, установить, машину, для чего нужны, правильно, зачем, распиновка

Многие владельцы авто оснащают свои транспортные средства музыкальными системами

Чтобы уровень качества звучания доставлял удовольствие, важно выбрать хорошие динамики, установить их в заранее заготовленные или заводские пазы в авто и выяснить, как подключить пищалки в авто от магнитолы

Виды и назначение пищалок

Пищалки (твитеры) часто используются при создании акустических систем в автомобильном транспорте. Они предназначены для воспроизведения высокочастотных звуков. Купить подобные элементы можно отдельно либо в комплекте с системой.

Эти устройства представляют собой миниатюрные аудиодинамики, улучшающие звучание музыкальных файлов в машине, делая его более объемным и выразительным.

Пищалки монтируются спереди или сзади автомобильного салона. Это зависит от схемы акустики.

Монтаж и подключение пищалок от магнитолы чаще всего производится на торпедо, в двери, в стойки лобового стекла.

Что понадобится для подключения

Перед монтажом пищалок следует определиться с местом для их установки. Во многих современных автомобилях пазы для таких динамиков уже имеются в салоне.

Если пазы отсутствуют, то придется измерить размер колонок и самостоятельно сделать ниши для их размещения, воспользовавшись лекалом.

Провода для подключения твитеров должны иметь сечение от 1,5 до 4 кв. мм.

При этом рекомендуется покупать максимально качественные изделия.

Длина кабеля должна быть достаточной для подключения его через сабвуфер и усилитель, особенно если пищалки идут в комплекте без кроссовера (частотного фильтра). В последнем случае также следует приобрести конденсатор отдельно. Его емкость должна быть от 1 до 1,5 мкФ.

Для монтажа твитеров используют специальные средства:

• кусачки;
• комплект отверток;
• кольца-прокладки;
• материал для устройства изоляции;
• гофру из резины и пластика;
• акустический шнур;
• скотч (двухсторонний);
• сверла и дрель (желательно переносная);
• мультиметр.

Инструкция по подключению

Если в автомобиле отсутствуют отверстия под провода, то их придется создавать своими руками. При этом следует избегать взаимодействия проводов с металлическими элементами. Для этого цели применяются резиновая гофра или кольца-прокладки.

Во время протягивания проводов рекомендуется их промаркировать на «задние» и «передние». Это позволит избежать путаницы при возникших проблемах с распиновкой колонок.

Чтобы установить в машину пищалки, следует придерживаться основных этапов монтажа:

1. Снятие блока управления и декоративного покрытия. Обшивка на дверях чаще всего крепится посредством саморезов или клип. Для этого нужно воспользоваться отверткой.
2. После подбора места для установки пищалок к магнитоле следует проделать отверстие в обшивке.
3. К обшивочному материалу твитер можно прикрепить с помощью двухстороннего скотча.
4. Подключение акустики — один из наиболее ответственных этапов работы. При этом следует не допустить ошибок, используя прямое подключение динамиков к автомобильной магнитоле. Подобное соединение не совсем правильное, т. к. звук на выходе с магнитолы должен идти на твитеры через усилитель и сабвуфер. Это хорошее решение, если твитеры поставляются без фильтра частот. При наличии этого прибора акустические кабели проводятся через него.
5. Провода необходимо подключать к колонкам, руководствуясь указанной в инструкции схемой. В процессе подключения следует регулярно проверять изоляцию проводов.
6. После подключения требуется проверить работоспособность аудиосистемы. При отсутствии проблем обивка ставится на место, а все кабели закрепляются.

Установка в автомобиле пищалок делается несложно. С этой работой могут справиться многие автомобилисты. При отсутствии опыта или при наличии сомнений в успехе лучше обратиться за помощью к специалистам.

Дополнительно

При выборе высокочастотного динамика необходимо обращать внимание на некоторые особенности этого оборудования. Например, лучше всего, оценивать звук на тихом и среднем режиме громкости

Так лучше всего проявятся высокие частоты. Это же относится и к настройке собранной системы. Именно при небольшой громкости можно настроить баланс частот.

При выборе пищалки обратите внимание на частотные характеристики СЧ-динамика. Они обязательно должны пересекаться

Иначе вы получите «яму» в частотах, что отрицательно скажется на звучании.

Заключение. Современный автомобиль сложно себе представить без музыки. В процессе обустройства акустической системы, автовладельцы часто задаются вопросом, как подключить пищалки в авто. На самом деле здесь нет ничего сложного. Достаточно соблюдать определенные правила. Правильный подбор и подключение твитеров напрямую влияет на качество звука.

Установка высокочастотных динамиков — один из простейших способов добиться улучшения звучания автомобильной аудиосистемы. Но, просмотрев популярные форумы, посвященные автозвуку, приходится констатировать, что неумелые действия по установке и настройке твитеров приводят к совершенно противоположному результату. При этом основную вину любители возлагают почему-то на производителей. Хотя в большинстве случаев горят пищалки именно из-за неправильного подключения, выбора фильтров, а равно из-за отсутствия знаний и опыта. То же самое можно сказать и о качестве звучания. Даже при незначительных ошибках при определении места установки и направления твитера, вы рискуете потерять до 50% и более его потенциала. Задумайтесь, стоит ли экспериментировать самостоятельно или доверить эту работу спецу. Особенно если это ваши первые шаги в автозвуке.

Приезжайте в наш сервис. Поможем подобрать твитеры под ГУ и усилители, найдем лучшее место установки с учетом особенностей салона. Подключим так, чтобы верха играли слаженно с остальными компонентами системы. Дадим гарантию, что ВЧ-звено будет петь, а не хрипеть в режимах на грани выхода из строя. Стоимость настройки пары твитеров меньше, чем цена покупки новых, благополучно спаленных собственными силами.

• Acura
• Alfa Romeo
• Audi
• Bentley
• BMW
• Cadillac
• Chevrolet
• Chrysler
• Citroen
• Daewoo
• DAF
• Datsun
• Dodge
• Fiat
• Ford
• Geely
• Great Wall
• Hino
• Honda
• Hummer
• Hyundai
• Infiniti
• ISUZU
• Porsche
• Renault
• Saab
• Scania
• SEAT
• Skoda
• Smart
• SsangYong
• Subaru
• Suzuki
• Toyota
• Volkswagen
• Volvo
• ГАЗ
• ЗИЛ
• КамАЗ
• УАЗ

График: с 8:00 до 22:00

Параметры Тиля – Смолла

Каждая модель сабвуферов индивидуальна. Так как для их изготовления используются разные материалы, и технологии. Визуально они тоже отличаются. Вид корзины,  магнитная система, диаметр катушки, высота намотки и многое другое.В результате, сабвуферы имеют разные электрические и механические параметры. Все эти показатели можно измерить, всего их насчитывается около 35.

Известны они как параметры Тиля – Смолла. Названы так в честь математиков Альберта Невила Тиля и Рихарда Смолла. Не стоит пугаться такого большого количества параметров. Для того чтобы выбрать сабвуферный динамик, нам понадобится всего три из них

Устройство и предназначение

Кроссовер представлен специальным устройством, которое требуется для подготовки требуемой частоты диапазона с учетом особенностей установленных звуковых колонок.

Проводя подключение колонок, следует учитывать, что выход частоты сигнала из требуемого диапазона может привести к искажению звука.

Среди особенностей отметим следующее:

• Слишком низкая частота становится причиной искажения звуковой картины.
• Слишком высокая частота приводит не только к искажению звука, но и выходу из строя твитера. Динамик и сабвуфер быстро сгорают.

При самостоятельном создании акустической системы следует правильно выбрать усилитель. Устройство кроссовера имеет нижеприведенные особенности:

• В устройство входит две пары частотных фильтров.
• Оба фильтра работают исключительно в собстенном диапазоне частот.
• В большинстве случаев устанавливаются конденсаторы и катушки индуктивности. Стоимость готового изделия зависит от качества изготовления основных элементов.
• Конденсаторы предназначены для работы с высокими частотами, катушки — для низких.
• Показатель разрядности устройства зависит от количества элементов, которые применяются при его изготовлении.

Основными показателями при выборе можно назвать индуктивность и сопротивление динамика, который подключается к магнитоле.

Прежде чем изготавливать конструкцию своими руками, следует учитывать, что выделяют два основных типа: активный и пассивный кроссовер. Современный активный кроссовер обладает следующими особенностями:

• Высокая стоимость.
• Поток данных фильтруется намного эффективнее. Это достигается за счет установки дополнительных полупроводниковых элементов.
• Относительно небольшие размеры устройства.
• Кроссовер включается в усилитель как дополнительный элемент.

У активного варианта исполнения есть существенный недостаток, который заключается в потреблении дополнительной энергии. При этом реактивные элементы могут изменять сдвиг по фазе, поэтому владелец не сможет тонко корректировать показатель частоты.

Пассивный вариант исполнения считается самым распространенным устройством, которое встречается на рынке. Среди особенностей этого варианта отметим:

• Устройство не требует дополнительного питания.
• Подобный кроссовер достаточно прост в установке.

Пассивный кроссовер обходится намного дешевле, при этом элемент имеет достаточно большие размеры.

Подключение без кроссовера

Один из вариантов — это подключение высокочастотных динамиков последовательно с широкополосными.

Из-за этого при таком способе подключения звук низко- и среднечастотных динамиков может ослабляться, а звук высокочастотных динамиков будет более громким. Даже в этом случае можно присоединить пищалки без кроссовера к колонкам и добиться хорошего результата.

Перед тем как подключить к колонкам по схеме, можно воспользоваться следующим решением. Параллельно твиттерам присоединяется катушка, которую можно изготовить своими руками. Для этого надо намотать 100-200 витков тонкого провода на подходящий неметаллический каркас.

Эта катушка будет пропускать через себя часть звука, благодаря чему на твиттер будет приходиться меньше энергии, чем на широкополосной динамик. Чем меньше витков и чем толще провод, тем меньше сопротивление катушки и тем сильнее будет ослабляться звук высокочастотного динамика. По звучанию аудио в автомобильной системе при подключении таким способом станет более естественным.

Схема

Входной сигнал подан на неинвертирующий вход операционного усилителя МС1, который выполняет функции активного фильтра низких частот с крутизной спада частотной характеристики 18 дБ/октаву, и на неинвертирующий вход операционного усилителя МС2, который выполняет функции дифференциального усилителя с коэффициентом передачи по напряжению Ku=1.

На инвертирующий вход МС2 подан сигнал с выхода фильтра низких частот МС1. В дифференциальном усилителе МС2 из спектра входного сигнала вычитается его низкочастотная часть, и на выходе МС2 появляется только высокочастотная часть входного сигнала.

Таким образом, требуется лишь обеспечить заданную частоту среза фильтра низких частот, которая и будет частотой разделения. Значения элементов фильтра находятся из соотношений C1 = C2 = C3; R1=R4; R5=R1/6,8; R1C1=0,4/Fp, где Fр — частота разделения.

Плюсы и минусы

Кроссоверы активного типа

1. Удобство в процессе эксплуатации;
2. Переключатели выводятся непосредственно на корпус.

1. Слишком дорогая стоимость;
2. Потребность кроссоверов активного типа в усилителях для каналов;
3. Наличие в работе искажений, которые возникают из-за работы элементов данных устройств.

Кроссоверы пассивного типа

1. Разделение сигналов на системы с несколькими полосами, причем для этого достаточно всего лишь два усилительных канала;
2. Небольшая стоимость.

1. Невозможность настройки без непосредственного вмешательства во всю схему обеспечения электричеством;
2. Подбирают согласно используемым полосам системы акустики;
3. Настройка, выбор и установка – это те процессы, которые требуют профессиональных знаний и опыта.

Как установить кросоверы для колонок

Чтобы не было проблем, как подключить кроссовер для колонок, нужно соблюдать правила монтажа. Нельзя прокладывать вместе силовые и акустические кабели. Это может вызвать низкочастотные наводки в колонках. Такой же эффект вызывает перекрещивание кабелей.Полосовой ограничитель не является устройством, в работу которого требуется какое-либо вмешательство, поэтому блоки можно размещать в любом удобном месте. Главное чтобы туда не попадала пыль, грязь и не было повышенной температуры. Блоки не имеют герметичного корпуса, поэтому негативные внешние факторы могут привести к нарушению внутренних паек и отказу акустической системы. Концы медного кабеля, перед зажимом под винт, желательно облудить тонким слоем припоя. Это снизит окисление меди и возникновение оксидной плёнки. Особенно опасно нарушение контакта между динамиком и усилителем. Отсутствие нагрузки приводит к пробою выходных транзисторов.

Некоторые модификации кроссоверов состоят из двух последовательных фильтров первого порядка. Такие модели имеют на лицевой стороне переключатель ослабления сигнала. При подключении фильтра первого порядка ослабление ненужной полосы частот составляет 6 dB на октаву. Конструкция кроссовера позволяет подключить второе звено и получить ослабление уже 12 dB. При подключении кроссовера к динамикам желательно чтобы органы управления фильтром были доступными.



Важным компонентом в любой качественной системе акустики для транспортных средств является кроссовер, поэтому нужно уметь не только правильно его выбрать, но и знать, как подключить кроссоверы к колонкам. Без этих знаний звучание музыки в транспортном средстве будет далеко от идеала, что для многих равняется испорченным поездкам.

Как подключить твиттеры без кроссовера?

На многих пищалках есть встроенные конденсаторы, которые препятствуют прохождению через динамик низких частот. Но бывает, что конденсатора нет.

Чтобы понять, есть он или нет, нужно обратить внимание на внешний вид твиттера. Конденсатор может быть:

• в виде коробочки, которая отдельно подключается к телу пищалки;
• установлен на одном из двух проводов, идущих от твиттера;
• расположен в корпусе вч динамика (его будет сквозь корпус динамика).

Если конденсатора в комплекте с пищалкой не предусмотрено, то его придется приобрести в любом магазине радиотехники и электроники.

Чтобы врезать конденсатор в проводку высокочастотного динамика нужно определиться с сопротивлением в сети и выбрать нужный срез частот (от какой частоты начнет принимать волну прибор).

Пример подключения пищалок можно посмотреть на видео:

В зависимости от сделанного среза твиттер буде звучать по-разному. Чем выше фильтрованные частоты, тем больше оборотов будет выдавать пищалка, тем детальнее будет ее звук. Рекомендуемый срез для двухполосной акустической системы — от 2000 — 4500 Гц, для других звуковых систем — от 3 000 Гц — 4000 Гц.

Пищалку подключают плюсом к плюсу и минусом к минусу основного динамика, конденсатор врезается в «плюсовой» провод. Соединять провода следует строго по схеме, иначе есть риск загубить хрупкий прибор. К каждому твиттеру прилагается такая схема подключения.

Правильное подключение пищалки в автомобиле обеспечит вам качественное красивое звучание. Приятного прослушивания!

Поделиться с друзьями:

Вывод

Кроссовер – очень полезная штука в любой акустике. Будь-то напольная, трех-полосная, дорогая акустика или простая полочная, с двумя динамиками – кроссовер позволит колонкам выдавать именно тот звук, на который они были рассчитаны. Бывает часто так, что по какой-то причине, кто-то, что-то упростил в схеме, удешевил в материалах кроссовера, и получился немного не “тот звук”.

Можем подсказать и помочь в этом вопросе. Обращайтесь! Будем рады!

Что бы не пропустить новые статьи, подписывайтесь на новые статьи сайта и получайте свежие новости самыми первыми!

Будем рады вашему вниманию и комментариям.

Хотите поделиться своим опытом – напишите и мы обязательно примем меры к изучению вашего мнения и опыта. И вы сможете сделать это на нашем сайте! Не забывайте про Авторские права.
