Лайфхак: диагностический разъем лада приора

Диагностика сканером ELM-327

Благодаря китайским инженерам диагностика автомобилей стала намного проще и дешевле. На китайских сайтах не так давно появился универсальный сканер ДВС, который подходит практически ко всем авто имеющим разъемы ОБД-2.

Сканер ELM 327 на сайте АлиЭкспресс стоит от 5 до 10 долларов в зависимости от версии.

Данный гаджет делиться на два вида и при покупке на это стоит обратить особое внимание. ЕЛМ 327 работает с нашими отечественными автомобилями только на версии 1,5

Следовательно, приобретать необходимо сканер ELM-327 v1.5. Если же приобрести версию 2,1, то работа с отечественными автомобилями не гарантируется.

Так же следует отметить, что данный сканер работает только в паре со смартфоном. Если Вы обладаете смартфоном на базе андроид, то вам достаточно купить сканер только с Блютусом.

Если же Ваш смартфон на базе iOS, то необходимо приобретать сканер с Wi-Fi модулем, так как смартфоны Apple не позволяют подключать сторонние устройства по Блютус.

Функционал, типы, конструкция и принцип работы датчиков скорости

Датчики скорости, независимо от типа и конструкции, формируют сигналы, которые могут поступать либо непосредственно на спидометр, либо на контроллер двигателя и связанные электронные блоки управления. В первом случае датчик используется лишь для визуального определения скорости движения транспортным средством. Во втором случае данные используются автомобильной электроникой для управления двигателем и иными системами, а сигнал на спидометр подается от контроллера. На современных транспортных средствах все чаще используется второй способ подключения.

Измерение скорости с помощью ДСА производится довольно просто. Датчик формирует импульсный сигнал (обычно прямоугольной формы), в котором частота следования импульсов зависит от скорости вращения вала и, соответственно, от скорости движения автомобиля. Большинство современных датчиков вырабатывают от 2000 до 25000 импульсов на километр, но чаще всего используется стандарт 6000 импульсов на километр (для контактных датчиков — 6 импульсов за один оборот своего ротора). Таким образом, измерение скорости сводится к подсчету контроллером частоты следования поступающих от ДСА импульсов за единицу времени, и переводу этого значения в понятные для нас км/ч.

Датчики скорости делятся на две большие группы:

• С непосредственным приводом от вала, или контактные;
• Бесконтактные.

К первой группе относятся датчики, на которые посредством приводной шестерни и гибкого стального троса (или короткого жесткого вала) передается крутящий момент от вала КПП, моста или раздаточной коробки. В датчике предусмотрено устройство, которое считывает угловое вращение вала и преобразует его в электрические импульсы. Датчики этого типа находят самое широкое применение, так как они могут устанавливаться взамен привода механического спидометра (что позволяет без лишних затрат производить модернизацию старых транспортных средств) и отличаются высокой надежностью.

Ко второй группе относятся датчики, которые не имеют прямого контакта с вращающимся валом. Для измерения скорости такими датчиками на вал устанавливается вспомогательное устройство — задающий диск или ротор. Бесконтактные устройства становятся все более популярными, устанавливаются они и на многие актуальные модели отечественных автомобилей.

Все датчики работают на различных физических принципах. В контактных устройствах чаще всего используется эффект Холла и магниторезистивный эффект (МРЭ), а также оптроны (оптоэлектронные пары). В основе бесконтактных датчиков самое широкое применение находит эффект Холла, и значительно реже МРЭ. О конструкции и принципе работы каждого типа датчиков рассказано ниже.

Распиновка obd2 разъема — схема диагностического разъема

Распиновка obd2 разъема — все автомобили выпущенные в последние годы, оборудованы всевозможными электронными приборами. Одним из важных устройств считается система для выполнения диагностики установленного в автомобиле оборудования. Конструкция этого устройства включает в себя коннектор OBD2, который был сконструирован в девяностых годах. Основное его предназначение — возможность подключения сканера. Кроме этого, с его помощью можно измерять бортовое напряжение, температурную составляющую, скорость, а также другие параметры. Причем все это можно выполнять непосредственно во время эксплуатации автотранспорта.

Как правило, розетка коннектора obd2 устанавливается в автомобиле около рулевой колонки, (расстояние составляет примерно 180 мм). Параметрические характеристики коннектора позволяют создать обмен информационными данными, используя при этом промышленную цифровую CAN-шину. Именно с помощью протокола CAN можно осуществлять подключение различных управляющих устройств,всевозможных датчиков и механизмов. Причем можно одновременно принимать и передавать данные в цифровом формате с большой скоростью, также есть функция защиты от помех.

Конструкция соединителя

Функциональные возможности и распиновка obd2 разъема выполнена по двух компонентной схеме без симметрии и включат в себя шестнадцать ножевидных контактов. Располагаются эти контакты в колодке параллельно друг другу с направляющим ключом. Их нумерация в колодке выполняется с левой стороны направо, при этом верхняя линия контактов обозначена цифрами с 1-8, а другой ряд с 9-16. Конструкция разъема выполнена из прочного пластика, а сами контакты разделяет специальная продольная пластина.

Для осуществления правильной полярности при подключении разъема «папы» к розетке «мамы», предусмотрена конструкция в виде трапеции с несколько закругленными углами. Функции контактов в разъеме имеют две группы назначения. Одна из которых выполнена по стандартной схеме, а другую группу изготовитель вправе использовать по своему усмотрению, для выполнения определенных задач.

Распайка obd2 разъема с определением функции каждого контакта показана в таблице ниже:

1	Фирменный
2	Шина J1850
3	Фирменный
4	Заземление общее
5	Сигнальная земля
6	Шина CAN
7	Линия K по ISO 9141-2
8	Фирменный
9	Фирменный
10	Шина J1850
11	Фирменный
12	Фирменный
13	Фирменный
14	Шина CAN
15	Линия L по ISO 9141-2
16	+12 В

Отличительная черта в конструкции разъема obd2 заключается в том, что он имеет гнездо подключения бортовой сети. А это дает возможность задействовать сканеры не прибегая к использования дополнительной цепи силового питания. Со времен появления первых разъемов obd2, которые были способны только отображать информацию о существующей неполадке, многое изменилось. На сегодняшний день усовершенствованные коннекторы имеют возможность извлекать максимум информации о неполадках. Происходит это благодаря связи приборов диагностики с электронными модулями в авто.

Как самому изготовить соединительный кабель

Иногда возникает потребность в изготовлении соединительного провода, это может случится когда потребуется подключить к автомобильному компьютеру устройство для диагностики. Поэтому, как нельзя лучше, здесь помогут значения указанные в таблице.

OBD2 сканер на SsandYong New Actyon

A Масса B L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (8192-Baud Serial Data) (не всегда разведена) C AIR (не всегда разведена) D SES-Lamp — линия лампы самодиагностики (не всегда разведена) E K-линия диагностики (160-Baud Serial Data) F TCC (не всегда разведена). На некоторых моделях — питание +12В G Управление бензонасосом (не всегда разведена) J K-линия диагностики подушек безопасности (AirBag) (8192-Baud Serial Data) M K-линия диагностики двигателя, ABS16-ти контактный трапециевидный разъем OBD-II (lada Obd-2 16-pin) 2) J1850 Шина+ 4) Заземление кузова 5) Сигнальное заземление 6) Линия CAN-High, J-2284 7) К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) 10) J1850 Шина- 14) Линия CAN-Low, J-2284 15) L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) 16) Питание +12В от АКБ

12-ти контактный прямоугольный разъем (lada 12 pin)

Пример диагностики

Ниже представлен способ диагностики прибором ЕЛМ-327 версии 1,5 на автомобиле Лада Калина, через программу OpenDiag на операционной системе Android.

Диагностику необходимо проводить при включенном двигателе или зажигании.

Устанавливаем сканер в разъем диагностики и ждем, когда лампы на сканере начнут мигать.

На смартфоне переходим в настройки в раздел Bluetooth. В доступных устройствах находим наш сканер под именем OBD-II, подключимся к нему. Устройство запросит пароль, вводим пароль – 1234.

После сопряжение со сканером открываем программу OpenDiag и нажимаем на кнопку меню, там выбираем необходимый тип соединения, в нашем случае это блютус.

Нажимаем на иконку в верхнем углу и выбираем в списке устройств, сканер.

Процесс подключения завершен, приложение само автоматически определит модель и версию ЭБУ и выдаст ошибки, которые сохранены в блоке.

Как снять и проверить датчик

Доступ сверху к ДД Приоры затруднен из-за впускного модуля, расположенного над ним. Проще всего к датчику подобраться снизу, сняв перед этим защиту двигателя либо хотя бы открутив и откинув ее переднюю часть. Работая сверху, придется все делать наощупь. В любом случае перед началом работ необходимо от АКБ отсоединить провод массы, закрепленный на «минусовой» клемме.

Чтобы снять защиту картера, надо:

• открутить 5 гаек с головкой на 10;
• открутить 2 гайки на 19, установленные на задней части щитка;
• снять защиту.

• нажав на металлический фиксатор разъема ДД, отсоединяем колодку проводов, идущих к контроллеру;
• ключом на 13 ослабляем затяжку болта, фиксирующего датчик;
• выкручиваем болт и извлекаем из резьбового отверстия, снимая при этом датчик.

1. К выводам ДД подсоединяем мультиметр. Устанавливаем на приборе режим вольтметра, выбирая предел измерений до 200 мВ.
2. Берем металлический предмет — плоскогубцы или болт — и слегка постукиваем им по ДД.

При постукивании по исправному датчику вольтметр покажет скачки напряжения. Вышедший из строя ДД реагировать никак не будет. Более точную диагностику снятого датчика можно произвести только с помощью специального стенда.

Установку нового ДД производят в последовательности, обратной демонтажу. Специалисты рекомендуют ставить вместо «родного» аналогичный Bosch. Перед походом в магазин за новым ДД следует записать маркировку снятого датчика. Затяжку крепящего его болта на 13 надо делать с небольшим усилием — 10,4–24,2 Н·м (1,1 — 2,5 кгс). Более сильная затяжка скажется на работе датчика.

Проблемы с детонацией двигателя могут возникать из-за разных неисправностей. Зачастую они связаны с работой электрической цепи от датчика детонации до электронного блока управления, либо с самим датчиком детонации. Сканер для диагностики может зафиксировать 4 распространенные ошибки детонации — P0325, P0326, P0327 и P0328. В рамках данной статьи рассмотрим ошибку P0327, которая указывает, что от датчика детонации идет низкий уровень сигнала к ЭБУ.

Доработка ОБД разъема ваз 2110: самостоятельное подключение адаптера ELM 327

На приборной панели автомобиля ВАЗ 21110 находится специальная лампочка «CheckEngine» . При включенном зажигании лампочка загорается и в момент, пока не запущен ДВС автомобиля, специальной программой происходит считывания данных со всех агрегатов и систем автомобиля, передавая на бортовой компьютер данные о выявлении поломок.

Если же после запуска ДВС автомобиля «чек» не тухнет еще секунд 10, значит, неисправности в системе уже выявлены и внесены соответствующие коды ошибок в память бортового компьютера.

Автомобили ВАЗ 2110 оборудованы контроллером «Январь-4», в котором не предусмотрена обратная связь и загорание «чека» и есть сигнал обнаружения неисправности. Коды ошибок в таком контроллере вычисляются, начиная с «12» и заканчивая «61».

Коды расшифровываются либо специальным диагностическим прибором, либо самостоятельно. На примере ЭБУ ВАЗ 2110 «Январь-4» рассмотрим алгоритм проведения диагностики самостоятельно:

• соединить контакт «В» колодки диагностики и «массу»;
• повернуть ключ в зажигании на третье положение, не заводя автомобиль;
• лампочка «CheckEngine» подсвечивает код «12» (мигание лампочки один раз -1, после паузы в две секунды мигает два раза подряд -2 вспышками три раза подряд (программа начала диагностику);
• программа выявит неисправность, высвечивая соответствующие коды ошибок (вспышка, пауза).

Несколько советов по установке современного адаптера ELM 327 с программой (протоколом) OBD-II для ВАЗ 2110:

• приобрести адаптер вместе с кабелем;
• изучить инструкцию по установке (распиновка колодки и расположение каждого разъема);
• в каждый разъем колодки необходимо вставлять свой кабель, сверяя распиновку, она должна соответствовать указаниям производителя.

Еще добавим, программы для определения неисправностей адаптера ELM 327 загружаются из различных источников в сети Интернет.

Elm327 настройки для приоры

Настройки программы Torque Pro для работы с праворульными автомобилями на примере Toyota Mark II 2001 г/в через ELM327

Для праворульных Toyota Mark II (2001 г.) Torque Pro нужно прописывать команду для программного снижения скорости протоколов ISO 14. и ISO 9. (см. прикрепленную к статье картинку)

Для других моделей и марок JDM (JDM-Japan Domestic MArket – внутренний рынок Японии) следует вводить следующие строки инициализации прописывать скорость обмена протоколов:

Toyota Mark II 2001 г./в.: ATSP4\n ATIB96\n ATIIA13\n ATSH82 13 F0\n

Toyota Celica ZZT230: ATSH8213F1 \n ATIB96 \n ATIIA13

Toyota Vitz 01.2002: ATSH8213F1 \n ATIB96 \n ATIIA13, OBD2 protocol ISO 14230-4 (5b init, 10.4k baud)

Japan Domestic Market Nissan: ATSP5\nATAL\nATIB10\nATSH8110FC\nATST32\nATSW00

Japan Domestic Market Nadia/Harrier: ATIB96\nATIIA13\nATSH8213F1\nATSPA5\nATSW00

JDM Nadia/Harrier: ATIB96\nATIIA13\nATSH8213F1\nATSPA5\nATSW00

Toyota Common: скорость обмена — 10400 baud, ATIB10\nATIIA13\nATSH8013F1\nATSPA4\nATSW00

JDM Nissan(will test this with Xtrail): ATSP5\nATAL\nATIB10\nATSH8110FC\nATST32\nATSW00

Toyota Fielder: ATIB96\nATIIA13\nATSH8113F1\nATAL

JDM Toyota Caldina Gt- Four( 2004 model) Protocol: ISO 14230-4(5b init, 10.4k baud), ATIB96\nATIIA13\nATSH8113F1\nATSPA4\nATSW00

Для остального большинства праворуких Тойот достаточно прописать строку инициализации: ATSH8213F1\nATIB96\nATIIA13

Источник

Процесс диагностики автомобиля Лада Приора с использованием бортового компьютера

В первую очередь нужно знать, как сбросить параметры при помощи кнопки для сбрасывания всех суточных показателей пробега. Она расположена на панели приборов. Необходимо нажать на эту кнопку и, продолжая удерживать, одновременно с этим нужно включить с помощью ключа зажигание. Используя эти действия, можно будет увидеть все возникшие и доступные коды ошибок. Перед тем как показать список кодов ошибок, включается автономная самостоятельная диагностика автомобиля.

В это время, в начале процесса диагностики, все стрелки на датчиках и приборах должны будут показать скачок от минимального до самого максимального показателя, одновременно в этот момент на жидкокристаллическом дисплее должны будут показаны все необходимые показатели и ошибки для проверки авто.

Если в этот момент какая-либо стрелка не показала правильного движения или какое-либо положение на дисплее не высветилось, то нужно проверить датчики и системы автомобиля на ошибки. Также не стоит забывать проверять и сам дисплей на наличие неисправностей, т.к. возможна ситуация, когда автомобиль работает правильно, а ошибки показываются на дисплее исключительно из-за отхождения каких-либо контактов.

Теперь в этом же режиме самостоятельной проверки автомобиля нужно нажать дважды на любую кнопку, которая отвечает за переключение режима работы бортового компьютера. После этих действий на жидкокристаллическом экране бортового компьютера должны будут появиться определенные цифры. Это и есть коды ошибок Лада Приора.

Код ошибки	Расшифровка
2	Наблюдается достаточно сильное напряжение в бортовой системе контроля.
3	Неполадки в работе датчика, который отвечает за показания наличия топлива в топливном баке.
4	Проблемы с жидкостью, которая отвечает за охлаждение (могут быть неточными показания ее температуры).
5	Сбой в системе работы датчиков, отвечающих за показания температуры воздуха вне автомобиля
6	Перегрева двигателя.
7	Критично снизится уровень давления масла.
8	Проблемы в системе торможения
9	Аккумулятор разрядился.
Е	Возникли сбои в информационном пакете, который был заложен в EEPROM

Зачем нужна диагностика

Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

1. Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%!
2. Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

Стоит ли обращаться на СТО?

Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

Пример адаптера с кабелем

Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

Рекомендуем: Причины увеличения расхода топлива

Пример диагностики сканером ЕЛМ327

Ниже приведен пример диагностики автомобиля сканером с АлиЭкспресс на версии 1,5 с использованием телефона на Андроид и приложения OpenDiag на Лада Приора.

Все манипуляции со сканированием ЭБУ необходимо проводить на запущенном двигателе или со включенными зажиганием.

Подключаем сканер к разъему ОБД-2 ждем пока заморгают индикаторы.

Далее в телефоне переходим в Настройки/Bluetooth. Там находим OBD II и делаем с ним сопряжение. При сопряжении устройство запросит код-пароль — 1234, данный код является для всех сканеров одинаковым.

Следующим этапом переходим в приложение OpenDiag. Нажимаем на кнопку меню, выбираем тип соединения и ставим галочку на Bluetooth ELM.

Диагностика ВАЗ Самому?! – Это просто!

В этой статье мы расскажем как просто проводить самостоятельную компьютерную диагностику, а также сопутствующий ремонт автомобилей ВАЗ (2105, 2107, 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина).

Если на вашем автомобиле загорелся ошибка двигателя чек (check engine) или же вас беспокоит расход топлива читайте статью, мы научим выявлять подобные неявные проблемы.

Если у вас не тянет двигатель, появились провалы, или автомобиль дергается, проблема также может быть в электронике автомобиля или датчиках. Также не стоит рубить с плеча и бежать в автосервис, возможно проблема решается очень просто, с минимальными материальными затратами. Читаем нашу статью.

Никакой автомобиль, тем более автомобиль русского производства не застрахован от неисправностей. Самое неприятное в этой ситуации это то – если проблема носит не явный характер , такой как неисправная электроника или датчик. Первая мысль в такой ситуации – сразу бежать к автоэлектрику , пусть он решает эти сверх сложные, казалось бы, проблемы. Но! … Стоит ли переплачивать такие деньги за работу, с которой любой автолюбитель может справиться в домашних условиях, с помощью ноутбука или даже с помощью мобильного телефона!? У каждого инжекторного автомобиля без исключения имеется разъем для диагностики , у автомобилей ВАЗ после 2004 года выпуска он выглядит вот так (см. фото). Чаще всего разъем расположен под рулевой колонкой автомобиля.

Для того чтобы подключить автомобиль к ноутбуку нужен специальный адаптер (см. фото).

Данные адаптер стоит недорого , если сопоставлять со стоимостью компьютерной диагностики двигателя в автосервисе. Заказать данный адаптер можно на сайте www.diagnost7.ru.

Адаптер подходит ко всем русским автомобилям без исключения и даже некоторым авто иностранного производства. В комплекте с адаптером , поставляется программы для диагностики автомобилей.

Каковы возможности программ? Что можно сделать с помощь данного адаптера? Диагностика : • Система управления двигателем Bosch M1.5.4 (R83), Ителма VS5.1 (R83), Январь 5.1 (R83), Bosch M1.5.4 (Euro 2), Ителма VS5.1 (Euro 2), Январь 5.1 (Euro 2), Январь 7.2 (Euro 2), Bosch M7.9.7 (Euro 2), Bosch M7.9.7 (Euro 3/4), Ителма/Автел М73, Bosch MP7.0 (Euro 2), Bosch MP7.0 (Euro 3), Bosch ME17.9.7 (Euro 3), Ителма М74, Ителма М75, Ителма М74CAN, Ителма М74CAN MAP • Автомобильная противоугонная система АПС6, АПС6.1 • Модуль электропакета ЭП Приора, ЭП Калина НОРМА, ЭП Калина ЛЮКС, ЭП Гранта, комбинация приборов Гранта/Приора • Электроусилитель руля Mando (Корея), КЭМЗ, Автоэлектроника, Авиаагрегат, Север/ДААЗ • Подушки безопасности Autoliv ACU3 (Калина, Приора), Таката (Гранта) • Антиблокировочная система Bosch 5.3, Bosch 8.0, Bosch 8.1, Bosch 9.0, Bosch 9.0 CAN • Отопитель/климат (Приора, Калина, Гранта) • Блок управления стеклоочистителем (Приора) • АКПП Jatco AY-K3

Подключившись к блоку управления (к мозгам) вашей Лады. Вы можете оценить исправность важных датчиков автомобиля, лямда-зонд (датчик кислорода), ДМРВ (Датчик массового расхода воздуха) и т.д. Видеообзор работы k-line VAG адаптера на примере ваз 2110 2005 г.в. сделанный для сайта www.diagnost7.ru (здесь вы можете подобрать адаптер для своего авто):

Источник

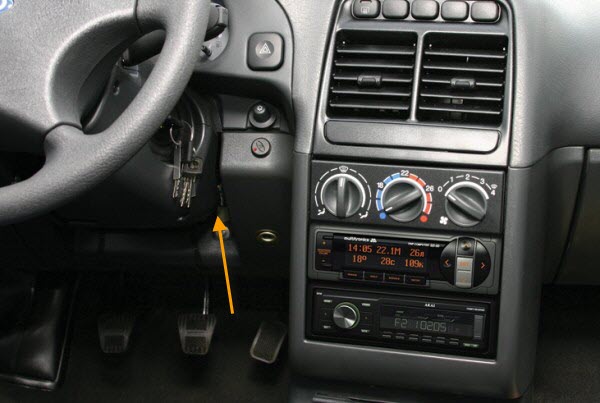

Диагностический разъем Приоры: где находится и зачем нужен?

Проверка работы системы управления авто проводится с помощью специальных аппаратов. Поэтому для тестирования транспорта нужно найти разъем Приора диагностический и провести подключение техники. Работа занимает минимум времени. Нужно лишь знать правила подключения и использования проверочного прибора.

Для Лады Приора диагностический разъем позволяет провести тест ЭБУ. Подключение проводится за считанные минуты. Располагается коннектор возле бардачка. Добраться до него можно, заглянув под выемку для хранения разных мелочей.

Многие автомобилисты хотят знать, где диагностический разъем Приора находится и как к нему подобраться. Это позволит самостоятельно провести проверку авто. Выполняется она после запуска программы тестирования. Определение неполадок позволит решить следующие проблемы:

1. Неправильное измерение кислорода в выхлопных газах.

2. Неверное распределение подачи топлива.

3. Нарушения в управлении трансмиссии (коробки автомат и робот).

4. В сложных случаях Лада Приора диагностический разъем укажет на проблемы в прошивке самого ЭБУ.

Важно не только знать где у Приоры диагностический разъем, но и уметь его правильно использовать. Поэтому перед покупкой тестирующего аппарат следует изучить особенности тестирования. Получаемые результаты укажут на все проблемы в работе ЭБУ

Нужно лишь уметь разбираться в указанных неполадках и научиться верно их исправлять

Получаемые результаты укажут на все проблемы в работе ЭБУ. Нужно лишь уметь разбираться в указанных неполадках и научиться верно их исправлять.

Но зная в Ладе Приора где диагностический разъем находится можно не только чинить авто. В отдельных ситуациях подобное знание может стать причиной угона транспорта. Используют взломщики разъем для отключения сигнализации. Существует несколько мер решения проблемы.

Переносить диагностический разъем Лада Приора на новое место лучше в СТО. Специалисты выполнят работу быстро и аккуратно. Водитель также может выполнить перемещение. Правда, для этого нужно отключить провода от разъема и подключить их к новому коннектору. Старый можно демонтировать или оставить.

Для Лады Приора разъем диагностики, правильно установленный в другом месте, будет служить исправно и без перебоев. И только водитель будет знать об истинном положении коннектора. Разместить его можно возле рулевой колонки. Очень удобно располагать новый разъем возле ручки переключения передач.

Не имея понятия, где в Приоре диагностический разъем находится, злоумышленники не смогут провести угон. А авто будет работать надежно и качественно. Поэтому соответствие схемы подключения должно точно соблюдаться при переносе. Это будет гарантировать нормальное функционирование установки и ЭБУ.

Чтобы понять, где диагностический разъем у Приоры можно расположить при переоборудовании, нужно изучить другие модели АвтоВАЗа. Предшественницы имеют другое местонахождение коннектора. Следует учитывать только отличия конструкции. Провода подвода не должны мешать другим системам авто.

ВАЗ мастер

Данный адаптер ВАЗ мастер — позволяет производить компьютерную диагностику автомобильных систем инжекторных автомобилей российского производства.В комплект включены программы, используемые для проведения технического обслуживания и ремонта автомобилей в автосервисах, СТО или владельцами.

Для работы через телефон на андроид специальный адаптер ВАЗ Мастер для android

• Считывание кодов неисправностей
• Расшифровка кодов неисправностей
• Удаление кодов неисправностей
• Прочтение параметров в режиме On-line
• Тестирование и адаптация исполнительных механизмов
• Вывод параметров в графическом виде
• Отображение напряжений с датчиков
• и др.

Поддержка ЭБУ:

• Bosch M1.5.4 (R83), Ителма VS5.1 (R83), Январь 5.1 (R83),
• Bosch M1.5.4 (Euro 2), Ителма VS5.1 (Euro 2), Январь 5.1 (Euro 2), Январь 7.2 (Euro 2),
• Bosch M7.9.7 (Euro 2), Bosch M7.9.7 (Euro 3/4), Ителма/Автел М73,
• Bosch MP7.0 (Euro 2), Bosch MP7.0 (Euro 3), Bosch ME17.9.7 (Euro 3), Ителма М74,
• Ителма М75,

• Микас 5.4, Микас 7.1, Микас 7.6, Микас 10.3/11.3, Микас 10.3/11.3 +,
• Микас 11 E2 / VS8, Микас 11МТ, Микас 11ЕТ, Микас 12/12.3, Bosch ME17.9.7

Для владельцев автомобилей ВАЗ до 2005 года выпуска, рекомендуем перед покупкой адаптера посмотреть на вид диагностического разъема.

Он будет прямоугольный, 12 контактный:

Для полноценной работы дополнительно потребуется переходник ВАЗ 12pin-OBDII

В комплект входит:

• Адаптер ВАЗ мастер
• Диск с пакетом программ для диагностики

Пример диагностики данным адаптером автомобиля Chevrolet Niva

Вопросы и ответы
Видео регулировки редуктора заднего моста ВАЗ 2107

Читать далее

Вопросы и ответы
Выпрямление вмятин без покраски своими руками

Читать далее

Вопросы и ответы
Грунтовка авто перед покраской

Читать далее

Вопросы и ответы
Диэлектрическая смазка для свечей зажигания

Читать далее

Вопросы и ответы
Жиклеры карбюратора Солекс 21083 для 1.5

Читать далее

Вопросы и ответы
Исправление вмятин на автомобиле без покраски

Читать далее

Вопросы и ответы
Как замкнуть стартер напрямую ВАЗ 2109

Читать далее

Вопросы и ответы
Как отрегулировать карбюратор на скутере

Читать далее

Вопросы и ответы
Вправе ли гаишник останавливать где угодно?

Читать далее

Отличная статья 0

Где находится диагностический разъем на Ладе Калина

Основное назначение диагностического разъема (далее – ДР) заключается в обеспечении коммутации ЭБУ, или элекронного блока управления с внешним считывающим прибором. Таковым может являться портативный компьютер либо сканер. Это дает возможность автовладельцам Лады Калина осуществлять диагностику бортовой электросистемы самостоятельно. Подсоединение ноутбука либо другого устройства в ДР производится через адаптер, после чего идет запуск специализированной программы, считывающей с памяти блока управления коды ошибок. И вот здесь появляется логичный вопрос: где искать диагностический разъем?

Распиновка OBD 2

Схема и предназначение контактов в разъеме OBD 2 определяются стандартом.

Нумерация штекеров в разъеме

Общее описание штекеров:

• 1 — резервный, на данный пин может выводиться любой сигнал, который установит завод-изготовитель автомобиля;
• 2 — канал «К» для передачи различных параметров (может обозначаться — шина J1850);
• 3 — аналогично первому;
• 4 — заземление разъема на кузов автомобиля;
• 5 — заземление сигнала диагностического адаптера;
• 6 — прямое подключение контакта CAN-шины J2284;
• 7 — канал «К» по стандарту ISO 9141-2;
• 8 — аналогично контактам 1 и 3;
• 9 — аналогично контактам 1 и 3;
• 10 — пин подключения шины стандарта J1850;
• 11 — назначение пина задается заводом-изготовителем автомобиля;
• 12 — аналогично;
• 13 — аналогично;
• 14 — дополнительный пин CAN-шины J2284;
• 15 — канал «L» по стандарту ISO 9141-2;
• 16 — положительный вывод напряжения бортовой сети (12 Вольт).

Примером заводской распиновки OBD 2 может служить Хендай Соната, где на пин 1 подается сигнал от блока управления антиблокировочной системы, а на пин 13 — сигнал от блока управления и датчиков надувных подушек безопасности.

В зависимости от протокола работы возможны следующие варианты распиновок:

1. При использовании стандартного протокола ISO 9141-2 он активизируется через пин 7, при этом пины 2 и 10 в разъеме неактивны. Для передачи данных применяются выводы с номерами 4, 5, 7 и 16 (иногда может задействоваться пин номер 15).
2. При протоколе типа SAE J1850 в варианте VPW (Variable Pulse W >
