Распиновка obd2 разъема

Компьютерная диагностика авто: основные шаги

• поворачиваем ключ в замке зажигания, чтобы включить питание. Это необходимо, так как в противном случае софт не сможет получить сигнал от контроллера и вывести на дисплей компьютера коды ошибок;
• запускаем программное обеспечение на планшете или на ноутбуке. Если вы не допустили ошибок при подключении и используете только исправное оборудование, на дисплее появится схема всей электронной части автомобиля;
• выбираем в меню нужную нам разновидность диагностики (проверка двигателя, подвески, электрооборудования, коробки передач и прочее) и запускаем процесс.

В ходе диагностики программное обеспечение будет выводить на дисплей лишь коды ошибок, выявленные бортовым компьютером. Для определения тех или иных неисправностей потребуется их расшифровка. Сделать ее несложно, так как на любом специализированном сайте можно легко найти значение всех кодов.

Как правильно выбрать требуемый вид диагностических работ? Мы предлагаем ориентироваться на симптомы неисправности авто. К примеру, если внезапно увеличился расход топлива, следует проверять двигатель, а при появлении постороннего шума в процессе движения оценивать исправность ходовой части машины.

Система диагностики, применяемая в автомобилях

Теперь поговорим о диагностических разъемах Тойоты Камри, Короллы, Паджеро и других моделей. Разъем для диагностики представляет собой штекер, к которому подключается адаптер, использующийся для считывания кодов неисправности. Если диагностика показала наличие кодов ошибок, это говорит о наличие поломок в работе тех или иных узлов. Полная расшифровка кодов позволит точно узнать о неисправностях, присутствующих в авто.

Расположение

Разумеется, расположение разъема для диагностики может быть разным, в зависимости от конструктивных особенностей автомобиля.

К примеру, диагностические выходы могут находиться:

1. В моторном отсеке. Как правило, в таком случае разъем скрывается крышкой, на которой имеется соответствующая надпись.
2. В салоне транспортного средства, напротив водительского места, под центральной консолью.

Виды диагностики

Существует несколько различных видов и способов диагностики Лады Калины.

• С помощью приборной панели;
• На станции тех. обслуживания;
• С помощью прибора ELM-327;

Диагностика на приборной панели

 Такой вид диагностики довольно распространен, но имеет большое количество минусов. При таком способе выявления ошибок в автомобиле Вы не сможете обнаружить причину поломки. Приборная панель выдает лишь комбинацию цифр, якобы с кодом ошибки, но, как правило, такая диагностика имеет высокую погрешность и часто ошибается.

Диагностика на СТО

Данный вид диагностики один из самых правильных. При диагностике на станции к Вашему автомобилю подключается специальный профессиональный прибор, который с высокой точностью определяет поломку в вашем автомобиле. Большим минусом такого метода является его стоимость, умельцы берут за свою работу более 1000 рублей лишь за одно подключение прибора к авто.

Диагностика с помощью ЕЛМ-327

Китайские умельцы смогли сделать прибор, едва превышающий размер спичечного коробка, а по функциям практически не уступающий более дорогому профессиональному сканеру. Так как разъем ОБД-2 широко распространен, то сканер ЕЛМ-327 подходит к множеству автомобилей.

Стоимость сканера на сайте АлиЭкспресс вирируется от 5 до 10 долларов, что практики равно разовой диагностики на станции.

Прибор имеет две версии 1,5 и 2,1 следует отметить, что для работы с отечественными автомобилями необходимо приобретать версию ELM-327 v1.5. Версия 2,1 хоть и дешевле, но отказывается работать с отечественными блоками управления ДВС.

При покупке следует знать, на какой операционной системе работает Ваш смартфон, так как данный сканер работает в паре со смартфоном. Если у вас iPhone, то необходимо брать сканер с наличием Wi-Fi, а если смартфон на базе Android, то достаточно купить сканер с Блютус.

Разъемы OBD. Распиновка ВСЕХ OBD Разъемов диагностики Авто по маркам — видео на AVTODIAGNOZ56.RU

Клавиша, использующаяся для переключения режимов просмотра на правом экране. Символ активации ручного тормоза, горит всегда при включенном ручнике. Если в работе тормозной системы появляются неполадки, этот индикатор также будет гореть — к примеру, при нехватке тормозной жидкости. Значок, появляющийся при обнаружении неполадок в работе роботизированной трансмиссии.

Диодный индикатор, говорящий о появлении проблем в работе электропривода. Если он горит при запущенном двигателе, то нужно проверить заряд батареи и дозарядить ее в случае необходимости автор видео — Алексей Валерьевич.

Тип диагностического разъёма Приоры

Где находится диагностический разъем в автомобиле Лада Гранта

За время развития «инжекторных» автомобилей разрабатывались различные варианты опроса ЭБУ (электронного блока управления). Сначала это была система считывания кодов по контрольной лампе. В особых условиях различных для разных систем впрыска контрольная лампа начинала мигать. Мастеру оставалось только записать на бумаге ритмичность и сверившись с таблицей определить ошибку.

В дальнейшем были разработаны специальные диагностические устройства:

1. Диагностические адаптеры для персональных компьютеров.
2. Автомобильные диагностические сканеры.

Есть отдельные статьи, описывающие работу этих устройств. Но объединяет их, несомненно, одно, для связи аппаратуры с ЭБУ необходим специальный разъём. Сначала эти штекеры делались различными для каждой марки автомобиля. Были и круглые, и квадратные. И просто спаренные отверстия под щуп, как на системах «VAG». Но постепенно производители стали задумываться над унификацией. Так к началу 2000-х появился столь распространённый сейчас, диагностический разъём OBD-2.

Внимание! Некоторые автомобилестроители, в основном выпускающие дорогие, эксклюзивные марки автомобилей, продолжают пользоваться «своими» разъёмами. Но «Приора» оборудована именно OBD-2

Устройство разъёма OBD—2, и его контакты

Этот соединительный штекер сделан из пластмассы. Соединительная часть выглядит как трапеция (см. фото). В общем, на ней имеется 16 контактов типа «мама». Отсчёт идёт с верхнего ряда, слева направо. Верхним рядом считается широкая сторона трапеции. Для автомобиля «Приора» используются следующие гнёзда:

• Заземление (масса), гнезда 4 и 5.
• Постоянный «+» 12 Вольт — 16.
• Гнездо диагностики — 7.

Важно! В диагностическом разъёме «Приоры» задействованы иногда и другие гнёзда. Обычно это линии связи с дополнительными ЭБУ и L-линия для программирования. К ним не стоит подключаться, не имея специальных навыков работы с программными модулями

К ним не стоит подключаться, не имея специальных навыков работы с программными модулями.

Обычно, аппаратура подключается к этому разъёму через специальную «вилку». Штекер-соединитель той же формы, но типа «папа». Хотя те, кто работают с различными адаптерами могут проводить соединения и напрямую. Это делается на некоторых видах адаптеров, которые имеют отдельный щуп для К-линии. Только нужно помнить, что «+» и «-» для аппаратуры нужно брать непременно с аккумулятора проверяемого автомобиля. Иначе сигнал связи будет некорректным.

Расположение разъёма диагностики

Кроме того, что эти соединители имели разные формы, они и располагались в разных местах. На «Приоре», он спрятан весьма хитро. Не зная где именно расположен, найти его весьма проблематично.

Не стоит напускать туману. Диагностический разъём OBD-2 на «Приоре» расположен на внутренней стенке перчаточного ящика со стороны пассажира. Как его называют — бардачка. На той части, которая прилегает к «бороде». Это хорошо видно на фото. Опытный специалист, мастер-диагност, без проблем подключится штатным разъёмом на ощупь. Просто открыв ящик, и нащупав за его стенкой гнездо.

Для начинающих специалистов диагностики лучше действовать согласно инструкции. По порядку. То есть, открыть полностью перчаточный ящик. Он повиснет на боковых пластмассовых направляющих. Чуть нажать на эти упорные пластины, и бардачок откинется ещё

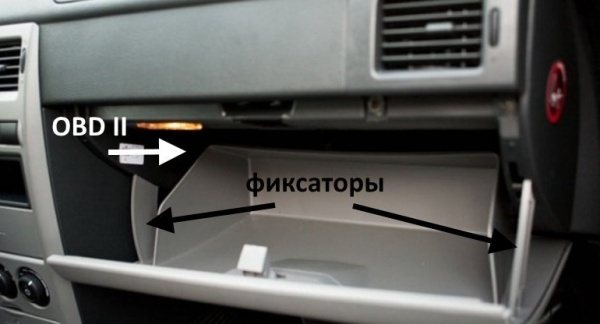

Осторожно вытащить боковые выступы и полностью отпустить перчаточный ящик. Тогда доступ к входному штекеру диагностики станет полностью свободным. Ну и далее уже действовать по инструкции подключения имеющегося в наличии оборудования

Ну и далее уже действовать по инструкции подключения имеющегося в наличии оборудования.

Полезное видео о местонахождении диагностического разъёма на «Приоре»:

• Обновление приложения Навител на Андроиде
• Обновление карт Навител на навигаторах Prestigio
• Установка Навител на Андроид
• Обновление карт Навитела для навигатора Explay

Доработка ОБД разъема ваз 2110: самостоятельное подключение адаптера ELM 327

На приборной панели автомобиля ВАЗ 21110 находится специальная лампочка «CheckEngine» . При включенном зажигании лампочка загорается и в момент, пока не запущен ДВС автомобиля, специальной программой происходит считывания данных со всех агрегатов и систем автомобиля, передавая на бортовой компьютер данные о выявлении поломок.

Если же после запуска ДВС автомобиля «чек» не тухнет еще секунд 10, значит, неисправности в системе уже выявлены и внесены соответствующие коды ошибок в память бортового компьютера.

Автомобили ВАЗ 2110 оборудованы контроллером «Январь-4», в котором не предусмотрена обратная связь и загорание «чека» и есть сигнал обнаружения неисправности. Коды ошибок в таком контроллере вычисляются, начиная с «12» и заканчивая «61».

Коды расшифровываются либо специальным диагностическим прибором, либо самостоятельно. На примере ЭБУ ВАЗ 2110 «Январь-4» рассмотрим алгоритм проведения диагностики самостоятельно:

• соединить контакт «В» колодки диагностики и «массу»;
• повернуть ключ в зажигании на третье положение, не заводя автомобиль;
• лампочка «CheckEngine» подсвечивает код «12» (мигание лампочки один раз -1, после паузы в две секунды мигает два раза подряд -2 вспышками три раза подряд (программа начала диагностику);
• программа выявит неисправность, высвечивая соответствующие коды ошибок (вспышка, пауза).

Несколько советов по установке современного адаптера ELM 327 с программой (протоколом) OBD-II для ВАЗ 2110:

• приобрести адаптер вместе с кабелем;
• изучить инструкцию по установке (распиновка колодки и расположение каждого разъема);
• в каждый разъем колодки необходимо вставлять свой кабель, сверяя распиновку, она должна соответствовать указаниям производителя.

Еще добавим, программы для определения неисправностей адаптера ELM 327 загружаются из различных источников в сети Интернет.

Чип тюниг

Некоторые водители для того чтобы повысить мощность двигателя делают чип тюнинг Шевроле Нива. Суть этой процедуры в том что бы за счет корректировки оптимальных заводских настроек в электронном блоке управления снять установленные ограничения. Данная процедура помогает извлечь дополнительную производительность заложенную в моторе.

Весь процесс можно разделить на несколько этапов:

1. Считывание необходимых данных из электронного блока управления
2. Осуществление необходимой корректировки
3. Обновление и запись новых данных

Основным достоинством данной процедуры является:

• Увеличивается мощность двигателя
• Убирается ограничение скорости
• Можно изменить тип топлива
• Все заводские настройки можно вернуть в любой момент обратно

К недостаткам можно отнести:

• Высокая стоимость работы
• Из строя может выйти ЭБУ
• Увеличивает расход топлива, снижается ресурс системы
• Могут появится ошибки

Каждый специалист относиться по разному к чип-тюнингу, кто то считает его полезным, а некоторые что эта процедура может негативно сказаться на работоспособности автомобиля, при этом уменьшая его ресурс.

Подводя итог можно сделать вывод что выявить коды ошибок на Нива Шевроле можно как самостоятельно так и при помощи специального прибора. В случае появления неисправностей их нужно устранить как можно скорей иначе это может привести к необратимым негативным последствиям в работе всей системы.

Самостоятельная диагностика Гранты

Для диагностики Лады Гранта недостаточно стандартного K-Line адаптера. Здесь предусмотрена установка электроблока управления другой конфигурации, нежели на других автомобилях марки ВАЗ, и он нуждается в специальном адаптере. Сегодня наиболее востребованным считается применение диагностического адаптера ELM-327 и разного программного оснащения к нему, к примеру, ScanMaster, Torque.

Как выглядит адаптер ELM-327, стоит посмотреть в спецлитературе либо в Сети.

Специалисты на официальных серверах используют дилерский сканер ДСТ-14Т. Собственноручно выполнить диагностику на Гранте вряд ли удастся, поскольку это не простая процедура. В нее входит программная и «железная» составляющие, а не только присоединение по K-Line

Важно уметь сопоставлять показания устройства с реальными обстоятельствами

Диагностика ошибок ЭБУ на Гранте – это только поиск вероятных неисправностей, однако благодаря ей автовладельцу удастся сэкономить деньги и время. Для данной цели впору применять диагностический адаптер, компьютер либо телефон со спецпрограммой. В ходе процесса программа для диагностики собирает и предоставляет пользователю данные относительно параметров двигателя в течение 1-2 минут.

Двигатель Гранты имеет характерные особенности, обладающие допустимыми отклонениями. В программе диагностики, которая выдается на монитор в виде таблицы, прежде следует проверить сохраненные ошибки (обозначается DTC). При наличии строки «ошибка 505» стоит прибегнуть к расшифровке на сайт/форум, посвященный автомобильной направленности, либо к эксперту. В свою очередь, в некоторых видах софта содержатся расшифровки внушительного списка ошибок. Однако ЭБУ порой и не выдает ошибки, что уж говорить об отсутствии таковых.

Допускается отклонение, когда те или иные параметры разнятся от базового максимум на 20%. При большем отклонении есть смысл заниматься поиском неисправности. Наиболее важными значениями являются:

• UACC (напряжение на АКБ);
• THR (позиция дроссельной заслонки);
• массовый расход воздуха;
• частота оборотов коленвала;
• температура ОЖ (охлаждающей жидкости).

Особенности диагностики в Калине

Повторимся, для выполнения диагностической процедуры в автомобиле Лада Калина вам понадобится набор следующих средств:

• ноутбук или иное сканирующее устройство;
• адаптер (в качестве модной сегодня альтернативы владельцы используют «Bluetooth» — соединение);
• диагностирующий программный продукт.

Теперь можно отыскать диагностический разъем автомобиля. В Лада Калина его расположение в весьма подходящем месте, поблизости к рычагу трансмиссии. Сама розетка закрыта крышкой из пластика, у которой присутствуют защелки. Во втором поколении Калина имеет диагностический разъем, которого расположение со своей крышкой, то есть сразу подсоединился и сканируешь.

Найдя разъем диагностики, соединяем его с адаптером. Эту манипуляцию осуществляем на выключенном зажигании. Когда владелец Лада Калина применяет проводной адаптер, то второй его край, оснащенный «USB» — разъемом, подключаем к соответствующему гнезду в ноутбуке.

Запускаем диагностирующий софт на устройстве. Программа потребует драйверов. Как правило, они продаются вместе с программным средством в комплекте (на диске). Переходим в режим «установить соединение». Убедившись в успешной коммутации, включаем зажигание и наблюдаем. Программа начинает процесс диагностирования.

При самостоятельной диагностике владельцу Лада Калина следует знать, что присутствуют стандартные пределы параметров и показателей, считываемых с электронных систем авто. На регламентные значения рекомендуем ориентироваться, дабы заиметь понимание в корректности функционирования узлов, подвергаемых процессу диагностики. Во время сканирующей процедуры мотор должен находиться в режиме холостого хода. Теперь каждый из полученных параметров сравниваем с заявленными характеристиками, подразумевающими штатное функционирование систем автомобиля. Если наблюдаются расхождения со стандартными значениями более чем на 20%, то все узлы или компоненты, которые сигнализируют о таких сбоях, подлежат ремонту, а при его невозможности, замене.

При обнаружении блоком управления ошибки на приборной панели засвечивается символ «check engine». Такое явление должно заставить владельца выполнить диагностирующее действие. Каждой ошибке свойственен собственный код, расшифровку которого возможно отыскать на специализированном сайте в сети. Сам софт обладает соответствующим разделом, где данные ошибки можно просматривать. Иногда случаются моменты, при которых программный комплекс не способен распознать факт присутствия ошибок и сигнализировать владельцу посредством указанного индикатора. Также данную проблему может не идентифицировать и диагностирующее устройство. Поэтому при осуществлении проверки рекомендуем с особой внимательностью отслеживать отклонения от нормы, появляющиеся в функционировании системы.

Разъем диагностики обеспечивает процессу обслуживания Лада Калина 2 большее удобство. По завершении сканирующих действий можно выключить зажигание. После этого в меню софта выбираем кнопку «разорвать соединение» и отсоединяем адаптер. Теперь диагностирующая процедура считается завершенной.

Подключение через переходники

В случае, если на автомобиль установлен нестандартный разъем (выпуск авто до 2000 года либо грузовой или коммерческий автотранспорт), можно воспользоваться специальными переходниками или изготовить их самостоятельно.

В интернете можно найти схему перекоммутации выводов разъема подобно показанной на рисунке:

Если автомобиль находится в постоянной эксплуатации или для профессиональной работы в качестве автоэлектрика проще приобрести переходник (комплект переходников).

Для диагностического сканера AUTOCOM они имеют вид:

В минимальный стандартный набор для легковых авто входит восемь переходников. Один разъем переходника подключается к OBD разъему автомобиля, другой – к OBD диагностическому кабелю либо напрямую к BLUETOOTH ELM 327 сканеру.

Что такое диагностический разъем по стандарту OBD2

Немного истории

Впервые производители серьезно задумались об автоматизации диагностики автомобиля в 70-х годах. Именно тогда появились электронные блоки управления двигателей. Они стали оснащаться системами самодиагностики и диагностическими разъемами. Замыкая контакты разъема, можно произвести с помощью блинк-кодов диагностику неисправности блоков управления двигателя. По мере внедрения персональной компьютерной техники были разработаны диагностические устройства для сопряжения разъемов с компьютерами.

Появление на рынке автомобилей новых производителей, расширяющаяся конкуренция предопределили необходимость унификации диагностических устройств. Первым производителем, который всерьез подошел к решению этой задачи, был General Motors, который ввел в 1980 году универсальный протокол обмена информации по интерфейсу ALDL Assembly Line Diagnostic Link.

В 86-м году протокол немного усовершенствовали, увеличив объем и скорость передачи информации. Уже в 1991 году в американском штате Калифорния ввели регламент, согласно которому все продаваемые здесь авто следовали протоколу OBD1. Это была аббревиатура On-Board Diagnostic, то есть бортовая диагностика. Она значительно упростила жизнь фирмам, обслуживающим транспортные средства. Этот протокол еще не регламентировал вид разъема, его расположение, протоколы ошибок.

В 1996 году действие обновленного протокола OBD2 уже распространилось на всю Америку. Поэтому производители, желающие освоить американский рынок, были просто вынуждены ему соответствовать.

Увидев явное преимущество процесса унификации ремонта и обслуживания авто, стандарт OBD2 был распространен на все транспортные средства с бензиновыми двигателями, продаваемые в Европе с 2000 года. В 2004 году обязательный стандарт OBD2 распространен на дизельные авто. Одновременно он был дополнен стандартами Controller Area Network для шин обмена данными.

Интерфейс

Неправильно полагать, что интерфейс и разъем OBD2 есть одно и то же. В понятие интерфейса входит:

• непосредственно сам разъем, включая все электрические подключения;
• система команд и протоколов обмена информации между блоками управления и программно-диагностическими комплексами;
• стандарты выполнения и расположения разъемов.

Не обязательно разъем OBD2 должен быть выполнен в 16-ти пиновом трапециевидном исполнении. На многих грузовых и коммерческих авто они имеют другую конструкцию, но основные шины передачи в них также унифицированы.

В легковых автомобилях до 2000 года выпуска производитель мог самостоятельно определять форму OBD-разъема. Например, на некоторых автомобилях MAZDA нестандартизированный разъем применялся вплоть до 2003 года выпуска.

Это часто доставляет трудность для неопытных автоэлектриков. Наиболее частые расположения разъема:

• около левого колена водителя под приборной панелью;
• под пепельницей;
• под одной из заглушек на консоли или под приборной панелью (в некоторых моделях VW);
• под рычагом ручника (часто у ранних OPEL);
• в подлокотнике (бывает у Рено).

Точное расположение диагностического разъема для своего автомобиля можно найти в справочниках или просто «погуглить».

В практике автоэлектрика имеются случаи, когда разъем в процессе ремонтов после аварий либо модификации кузова или салона был просто отрезан или перенесен в иное место. В таком случае требуется его восстановление, руководствуясь электрической схемой.

Выбор бортового компьютера для Лады Гранты

В качестве альтернативы слабому штатному БК автолюбители устанавливают многофункциональные бортовики, которые покажут не только температуру мотора, но и множество других параметров. Сегодня производители могут предложить три основных девайса, подходящих для ВАЗ 2190-91: «Мультитроникс», «Орион», «Штат».

«Мультитроникс»

Устройство относится к универсальным, так как производитель не выпускает их исключительно для Гранты. Судя по документации и инструкциям, идущим в комплекте с прибором, монтаж «Мультитроникса» вполне возможен и на более ранние вазовские авто: Калину первого поколения и Приору. Поиск места для установки девайса – забота владельца машины.

«Орион»

Компьютер этой марки также относится к универсальным и применяется не только для Гранты. Место под установку, возможно, придется дорабатывать самостоятельно.

«Штат»

Эта компания занимается изготовлением бортовых компьютеров исключительно для автомобилей отечественного производства. Приборы создаются не универсального применения, а конкретно для каждой модели авто.

«Штат» базируется в Тольятти и все свои разработки тестирует на автомобилях «АвтоВАЗа». Устанавливается вместо заглушки для дополнительных кнопок. Этот девайс имеет скромные размеры, при этом обладает дополнительными полезными функциями:

• режим прогрева свечей зажигания – актуально зимой;
• режим «Тропик», позволяющий установить самостоятельно нужную температуру для срабатывания вентилятора охлаждения двигателя;
• диагностика ошибок системы.

«Штат» Х1 М стоит недорого, благодаря чему заметно выигрывает у конкурентов. Но если нужен полноценный бортовой компьютер с дисплеем и интуитивно понятным интерфейсом, следует присмотреться к универсальным приборам.

Обзор OBD2

На большинстве современных автомобилей установлен (ЭБУ), который собирает и анализирует данные о работе различных систем автомобиля.

Понятие и особенности

Термин OBD — диагностика бортового оборудования (On Board Diagnostic) является общим, который относится к самодиагностике авто. Эта технология позволяет получить информацию о состоянии различных систем легкового автомобиля от бортового компьютера.

Поначалу OBD выдавало только сообщение о неисправности, но никакой подробной информации об ее сути не давали. В новейших версиях системы используется стандартный цифровой разъем, позволяющий получать сведения о состоянии систем авто в реальном времени с получением кодов неисправностей, по которым можно их идентифицировать. Это хороший прибор для чтения ошибок и их удаления.

Экскурс в историю создания

История создания OBD уходит к 50-м годам прошлого столетия

Правительство США обратило внимание, что развитие автомобилестроения ухудшает экологию. Разработкой спецификации занималась Society of Automotive Engineers (SAE)

Сначала система диагностики OBDІІ контролировала лишь систему рециркуляции выхлопного газа, подачи топлива, датчик кислорода, БУ двигателем, касающийся контроля над выхлопными газами. Единой системы контроля не было, каждый производитель устанавливал свою систему.

С 1996 года в США была разработана вторая концепция стандарта OBD2, которая стала обязательной для вновь выпускаемых автомобилей.

Назначение OBD2-определить:

• тип диагностического разъема;
• распиновку;
• электрические протоколы связи;
• формат сообщения.

В Евросоюзе принят EOBD, в основе которого лежит OBD-II. Он обязателен для всех авто с января 2001 года. OBD-2 поддерживает 5 протоколов обмена данными.

Зачем нужна диагностика?

Предназначение диагностики, как сказано выше, заключается в точном определении возможных неисправностей, которые могут случиться при работе транспортного средства. Если в работе авто появились какие-либо симптомы поломок, а точно определить неисправность самостоятельно не удается, то можно попытаться продиагностировать машину.

Но это — только обобщенная цель, более конкретно причины проверки указаны ниже:

1. Необходимость выполнения этого процесса обычно появляется тогда, когда на контрольном щитке появляются индикаторы, которые предупреждают автовладельца о поломке.
2. На практике данная процедура часто осуществляется в случае неправильной работы одного или нескольких агрегатов и узлов авто. Выполненная проверка позволит дать автовладельцу точный ответ на тему того, действительно ли эти механизмы вышли из строя или нет.
3. При покупке транспортного средства. Благодаря компьютерному распознаванию ошибок потенциальный покупатель может без помощи специалистов определить, насколько правильно работает силовой агрегат, коробка передач и подвеска.
4. Кроме того, необходимость проведения этого процесса может быть обусловлена снижением возможных затрат на ремонт машины в будущем. Иными словами, речь идет о профилактическом диагностировании, по словам многих специалистов, такую задачу лучше выполнять не реже раза в год. Если автовладелец узнает о возможных неисправностях заранее, до того, как эксплуатация автомобиля будет невозможной, то он сможет снизить финансовые затраты на его ремонт (автор видео — канал CompsMaster).

Пример диагностики

Ниже представлен способ диагностики прибором ЕЛМ-327 версии 1,5 на автомобиле Лада Калина, через программу OpenDiag на операционной системе Android.

Диагностику необходимо проводить при включенном двигателе или зажигании.

Устанавливаем сканер в разъем диагностики и ждем, когда лампы на сканере начнут мигать.

На смартфоне переходим в настройки в раздел Bluetooth. В доступных устройствах находим наш сканер под именем OBD-II, подключимся к нему. Устройство запросит пароль, вводим пароль – 1234.

После сопряжение со сканером открываем программу OpenDiag и нажимаем на кнопку меню, там выбираем необходимый тип соединения, в нашем случае это блютус.

Нажимаем на иконку в верхнем углу и выбираем в списке устройств, сканер.

Процесс подключения завершен, приложение само автоматически определит модель и версию ЭБУ и выдаст ошибки, которые сохранены в блоке.

Подводя итог

И всё же, только информации о том, где располагается диагностический разъём Опель Корса и наличия оборудования, мало. Одним умением нажимать на кнопки тут не обойтись. Необходимы глубокие знания по устройству автомобиля и понимание того, какое влияние функционирование электронных систем способно оказывать на работу узлов и агрегатов. Если всего этого нет, то приобретая перечисленное оснащение, вы лишь напрасно потратите свои деньги.

Игорь Филиппов, эксперт проекта opelpro.ru
