Руководство по замене и ремонту датчика скорости на Chevrolet Niva

Датчик скорости на Шевроле Нива: назначение, замена и ремонт

Скорость движения автомобиля уже давно измеряется немеханическим способом, а электронным. Это измерение основывается на принципе эффекта Холла, посредством специального устройства. Шевроле Нива укомплектовывается таким же электронным приспособлением, который с большой точностью считывает скорость, развиваемую автомобилем. Это устройство необходимо для того, чтобы водитель мог контролировать скорость движения. Проанализируем более детально устройство этого датчика, его принцип действия, возможные неисправности. Также рассмотрим, как проводится его замена на Ниве Шевроле.

Внешний вид детали

Каждый автомобиль имеет в конструкции спидометр, который отображает скорость перемещения транспортного средства. Но спидометр — это только дисплей вывода полезной информации, основную функцию указания скорости движения выполняет датчик. В случае его неисправности, дальнейшая поездка становится мучением, особенно по городским магистралям, где необходимо соблюдать скорость перемещения.

Поэтому основной функцией устройства является считывание информации о перемещении автомобиля. К косвенным функциям устройства относятся:

возможность рационального расхода топлива; регулирование движение по дорожным разметкам и знакам; дает возможность регулирования скорости с целью избегания штрафов.

Без этой детали управлять автомобилем возможно, но делать это довольно непросто.

Существуют два вида датчиков скорости:

1. Механический или оптоэлектронный. Работает по способу передачи количества оборотов вала коробки с помощью троса. 2. Электронный или безтросовый. Собственно о нем и пойдет речь.

Важно! Обязательно необходимо приобретать изделие только для своей модели автомобиля. Принцип работы датчика

Принцип работы датчика

На внедорожник Нива Шевроле устанавливается электронное устройство считывания скорости перемещения транспортного средства. Работает датчик по принципу, который был основан американским физиком Эдвином Холлом. Суть эффекта (и принципа работы) заключается в считывании электромагнитных импульсов датчиком, которые посылаются в контроллер для последующей их обработки. Один километр пройденного пути автомобиля равняется 6004 электронным импульсам датчика. Когда авто движется быстрее, то частота передачи импульсов возрастает. Контроллер, в свою очередь, измеряет интервалы между каждым импульсом, и выводит их на спидометр в понятном для человека виде.

Размещение и конструкция устройства

На автомобиле Нива Шевроле датчик устанавливается на коробке переключения скоростей. Благодаря вращению вала коробки происходит наведение электромагнитных импульсов внутри устройства.

размещению изделия на Шеви Нива

Конструктивно датчик состоит из стального или пластмассового корпуса, внутренних элементов и проводников. Крепится он на коробку передач непосредственно к валу. Внутри имеется ферромагнитный сердечник, который вращается при движении автомобиля и создает электрические импульсы. Импульсы посылаются по проводнику к контроллеру, который расположен на спидометре.

Внешний вид датчика

Важно! Изделие относится к хрупким материалам, поэтому при проведении ремонтных работ следует быть осторожным. В ходе эксплуатации автомобиля Нива Шевроле нередко возникают перебои или поломки датчика скорости

Нет необходимости спешить приобрести новый датчик и провести его замену. Прежде всего, необходимо найти причину неисправности, а затем принимать решение. Итак, причинами неисправностей могут быть:

В ходе эксплуатации автомобиля Нива Шевроле нередко возникают перебои или поломки датчика скорости. Нет необходимости спешить приобрести новый датчик и провести его замену. Прежде всего, необходимо найти причину неисправности, а затем принимать решение. Итак, причинами неисправностей могут быть:

Подмотка спидометра Шевроле Нива АБС (безлимитная)

Модель: Подмотка спидометра Шевроле Нива АБС (безлимитная)

В стоимость прибора уже включена стоимость пересылки почтой и комиссия почты за денежный перевод. Оплата при получении

Единиц продано: 24

Подмотка спидометра Шевроле Нива АБС

А наглядно посмотреть как работает подмотка и как подключить моталку спидометра на Ниву Шевроле своими руками, а так же процесс ее работы, Вы можете на видео, которое мы подготовили для Вас.

Подмотка спидометра НИВА Шевроле АБС видео

Подробную пошаговую инструкцию с фотографиями, где указан цвет провода и положение его в разъеме панели приборов, и сам дополнительный провод с обжатым на конце контактом для разъема диагностики Вы получаете в комлетке с прибором. Время, необходимое на установку: 30-40 мин. Установку можно произвести самому, не обращаясь к электрику.

– СКОРОСТЬ ПОДМОТКИ – 250кмч . Это реальная и оптимальная скорость подмотки для Шевроле Нива АБС. На торце прибора есть регулятор скорости намотки. Вы можете сами выставить комфорную скорость.

Почему лучше купить готовую подмотку спидометра Шевроле НИВА АБС , чем сделать своими руками?

БЕЗОПАСНО покупая готовую крутилку спидометра Шевроле Нива АБС, Вы получаете надежный, безопасный проверенный временем прибор, который точно будет работать и не навредит вашему авто.

ЭТО БЫСТРО И ПРОСТОмы предоставим подробную инструкцию, провод и дополнительный контакт для диагностического разъема, чтобы Вы подключили подмотку спидометра своими руками

Обратите внимание, что не все компании прилагают инструкции к своим приборам. Это касается даже очень крупных магазинов

Эти магазины могут продавать приборы дешевле. Но дешевле они ровно на стоимость информации о подключении. Ведь в эпоху информационных технологий информация- главный товар!

НАДЕЖНО подмотки спидометра, которые мы продаем, собираются на заводе с примением роботизированного монтажа. Крутилки производятся в России.

Датчик детонации нива 21214: где находится, замена — АвтоЭксперт

…отсоединяем разъем датчика.

Накидным ключом «на 13» отворачиваем болт крепления датчика к блоку цилиндров…

• …и снимаем датчик.
• На фото 1–3 приемная труба и корпус воздушного фильтра для наглядности сняты.
• Перед установкой датчика очищаем поверхность его прилегания на блоке цилиндров.

Устанавливаем датчик в обратной последовательности. Момент затяжки болта крепления датчика 20–25 Н·м.

Датчик детонации снимается для замены, или при ремонте двигателя.

1. Где находится ДТ?
2. — Он установлен в верхней части блока цилиндров, с правой стороны, в районе 2-го и 3-го цилиндров (подробнее об этом датчике)
3. Выключив зажигание,…

…отсоединяем разъем датчика.

Накидным ключом «на 13» отворачиваем болт крепления датчика к блоку цилиндров…

…и снимаем датчик.

https://www.youtube.com/watch?v=Ghzz6V5Ht3k

Перед установкой датчика очищаем на блоке цилиндров поверхность прилегания датчика.

Как проверить датчик

Присоедините к выводам датчика тестер, подключенный в режиме измерения напряжения. Постукивайте корпусом датчика по твердому массивному предмету (например, по молотку).

При этом напряжение должно изменяться. Если напряжение остается постоянным, датчик неисправен и его нужно заменить. (Более точно исправность датчика можно проверить при работе двигателя диагностическим прибором DST-2.)

На фото 1–3 приемная труба и корпус воздушного фильтра для наглядности сняты.

Перед установкой датчика очищаем поверхность его прилегания на блоке цилиндров.

Устанавливаем датчик в обратной последовательности. Момент затяжки болта крепления датчика 20–25 Н.м.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Датчик детонации (ДД) предназначен для регистрации возникновения явления детонации в цилиндрах бензиновых поршневых двигателей.

Пьезокерамический элемент датчика детонации, реагируя на вибрации блока цилиндров, отсылает сигнал на контроллер.

Лада калина массовый провод

Контроллер (ЭСУД), в свою очередь, обрабатывает этот сигнал и в случае детонации уменьшает угол опережения зажигания. При этом угол опережения зажигания меняется для каждого цилиндра отдельно. Связано это с тем, что температура цилиндров, при рядном расположении, различна. Самый холодный — первый, более горячий четвёртый или последний, затем второй и самый горячий третий.

С точки зрения водителя, наличие системы устранения детонации, даёт возможность, при необходимости, использовать низкооктановый бензин (имейте ввиду, контроллер будет считать что у вас А-95).

Ещё одно преимущество — максимальная экономичность и отличные динамические качества при использовании газобаллонной аппаратуры.

Действительно в этом случае можно безбоязненно установить максимально приемлемый, для запуска, угол опережения зажигания, без риска нарваться на «стук пальцев» (народное название звука возникающего при детонации).

Датчик крепится на блоке цилиндров (см. фото).

1 — датчик детонации на двигателях 21126, 11194

Датчик детонации на двигателе 21214.

Замена датчика детонации

Снятие

• Для замены датчика детонации прежде всего выключите зажигание.
• Затем снимите колодку жгута проводов предварительно нажав на фиксатор.
• Болт крепления отворачивайте сменной головкой х13 либо соответствующим гаечным ключом (головка предпочтительнее для предотвращения «облизывания граней»).

Установка

Установите датчик на место, так что-бы колодка подключения была направлена в сторону свободного пространства.

Касание горячих частей двигателя может повредить изоляцию жгута проводов. Касание холодных элементов — место перетирания, из-за естественной вибрации двигателя по отношению к кузову.

Постарайтесь что-бы колодка «смотрела» вниз на случай попадания воды. Проследите за чистотой и сухостью колодки — болт крепления завёрнут в блок и таким образом замкнут на «массу». Контакт между болтом и колодкой через слой грязи, на которую попало масло или вода, приведёт к сбоям в работе двигателя.

Болт крепления необходимо затягивать при помощи динамометрического ключа со сменной головкой на 13. Момент затяжки 15. 24 Н.м. В данном случае, правильность момента затяжки влияет на восприимчивость датчика к вибрациям двигателя. Неверная затяжка приводит к неисправности в работе ДД.

Неисправность датчика детонации

Наиболее частая неисправность «низкий уровень сигнала» код 0327. При отключенном зажигании проверяется целостность цепей от колодки датчика до контроллера, и от колодки к датчику. Не лишне проверить момент затяжки. Если момент был недостаточен и потребовалось, дотянуть можно восстановить и испытать на отсутствие кода 0327.

Причины нерабочего спидометра: от простого к сложному

В Нива Шевроле стрелка спидометра приводится в движение не тросом и магнитным устройством, как в классических ВАЗах, а при помощи электроники. Сам по себе спидометр, как и остальные приборы на панели — не что иное, как вольтметры или амперметры с разными шкалами.

Это для информации, потому что в сам спидометр соваться бесполезно, он неремонтопригоден и в случае выхода из строя хоть одного элемента, приходится покупать всю панель приборов на плате.

Спидометр получает импульс от датчика скорости, а он установлен на корпусе раздаточной коробки. Эти импульсы также контролирует электронный блок управления двигателем и, получая их, делает свои выводы о режиме работы мотора.

Признаки нерабочего спидометра довольно понятны — стрелка либо безбожно врёт, показывая 160 на скорости 20 км/ч, либо дёргается, либо падает замертво на нулевую отметку.

Поскольку в электрической цепи спидометра Шевроле Нива элементов не так много, то причин нерабочего прибора всего несколько:

1. Механические повреждения самого спидометра.
2. Отсутствие контакта в любом из клеммных соединений.
3. Обрыв или замыкание провода.
4. Выход из строя датчика скорости.
5. Сбой в работе ЭБУ.

Тест приборной панели и проверка спидометра

Если спидометр начинает работать некорректно и при этом загорается лампа Check Engine, в таком случае стоит проверить электронный блок управления на наличие ошибок.

К датчику мы ещё вернёмся, а пока проверим приборную панель полностью на работоспособность каждого из приборов.

Для этого существует процедура самодиагностики панели. Процесс проверки проходит следующим образом:

1. Выключаем зажигание и нажимаем на кнопку сброса суточного пробега.
2. Не отпускаем кнопку и включаем зажигание.
3. Отпускаем кнопку.
4. Стрелки на исправных приборах при этом должны троекратно совершить движение от нуля к максимальному делению.

Здесь все понятно — если спидометр отказывается выполнять условия теста, дело либо в самом приборе, либо в плате приборки. Скорее всего, придётся менять плату в сборе.

Видео о самодиагностике

НА видео ВАЗ-2112, но принцип тот же, и панель таже.

Проверяем контакты спидометра и датчика скорости

В цепи спидометра контактных колодок не так много. Часто бывает, что от вибрации сдвигается колодка, идущая от общего пучка проводов к приборной панели. Чтобы исключить возможность потери контакта в этом месте, придётся отодвинуть приборку и несколько раз вынуть и вставить фишку на тыльной стороне платы панели.

Контакт №9 — это контакт спидометра. Иногда колодка может просто быть установлена с перекосом, тогда контакт может быть непостоянным, либо отсутствовать вовсе.

Расположение датчика скорости схематически.

Если это не помогло, придётся искать разъем контактов на датчике скорости. Как мы и говорили, он находится на корпусе раздаточной коробки и его разъёмы часто страдают от воды и реактивов, которыми посыпают дороги.

Контакт нужно отсоединить и оценить его состояние. Кроме этого, часто попадают под раздачу сами провода, идущие к датчику скорости. На Шевроле Нива с большим пробегом провод может запросто перетереться, и если хотя бы один провод из трёх будет повреждён или коротить на массу – спидометр работать не будет.

Проверка датчика скорости

Конструкция датчика скорости проста — это металлический или пластиковый корпус, ферромагнитный сердечник и обмотка, в которой вращается ротор, вырабатывая электрический импульс — чем быстрее вращается валик датчика, тем больше импульс, тем дальше стрелка спидометра отклоняется от нуля.

Чаще всего, если не видно потёртостей у проводки, то виноват датчик скорости. Замена его проста. Рекомендуем провести осмотр проводки. Если есть замечания, то нанести новую изоляцию.

Проверяется датчик очень просто. Для этого нужно иметь всего лишь мультиметр и 15 минут свободного времени. Проверять датчик можно как на автомобиле, так и снятым, но суть остаётся неизменной:

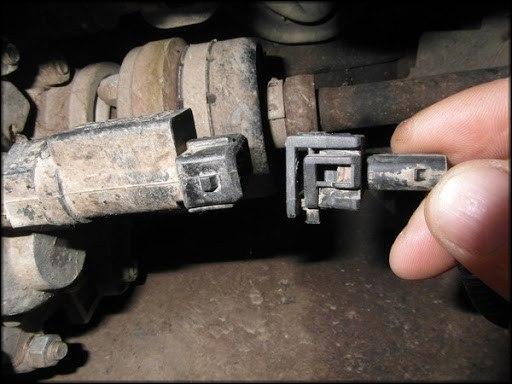

1. Отсоединяем клеммную колодку от датчика, нажав на фиксатор.
2. Выкручиваем корпус датчика.
3. Осматриваем и оцениваем его состояние.
4. Порядок расположения выводов датчика такой (выступ на колодке сверху) — правый минус, левый плюс, центральный импульс. Подключаем мультиметр минусовым щупом к массе машины, плюсовым к центральному разъёму.
5. Надеваем тонкую трубку на валик датчика, выставляем мультиметр в режим измерения минимального напряжения.
6. Вращаем валик датчика при помощи трубки. Стрелка мультиметра должна отклоняться пропорционально скорости вращения.

Таким образом, если датчик не прошёл тест, заменяем его новым. Это основные проблемы, которые возникают со спидометром на Ниве Шевроле. Не превышайте скорость и добрых всем дорог!

Распиновка OBD 2

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Не работает спидометр Нива Шевроле

В современных автомобилях большое количество датчиков, корректирующих работу автомобиля. И все они очень сильно взаимосвязаны между собой. Если не работает спидометр Шевроле Нива, то этому может быть несколько причин, начиная от датчика скорости и заканчивая электронным блоком управления.

Это в свою очередь может повлечь за собой неправильную работу двигателя, повышенный расход топлива и прочие проблемы. Поэтому неработающий спидометр — это не только проблемы с контролем за движением, но и возможные причины больших неисправностей.

И значит, что необходимо срочно провести диагностику автомобиля.

В Ниве Шевроле стрелка спидометра приводиться в движение не тросиком, как на старых авто, а при помощи электронной системы управления, которая управляется магнитным датчиком. Стрелка спидометра представляет собой амперметр, приводимый в движение разностью тока, передаваемого датчиком.

Если в результате диагностики выявлена проблема с панелью приборов, то в большинстве случаев может потребоваться ее полная замена, поскольку она является неремонтопригодной, а ее компоненты размещены на одной плате.

Датчик скорости передающий импульс на панель приборов устанавливается на раздаточную коробку. Эти сигналы передаются в ЭБУ, где обрабатываются, считываются параметры двигателя и передаются на панель приборов.

Определить непорядки в работе спидометра довольно просто: это завышенные показатели, например, когда автомобиль показывает явно завышенные показатели скорости, стрелка дергается при равномерном движении или не поднимается с нулевой отметки.

Можно выделить несколько основных причин, которые могут повлиять на работу спидометра:

• Механические повреждения панели приборов
• Повреждения проводки или контактов
• Короткое замыкание
• Поломка датчика скорости
• Выход из строя ЭБУ

Некоторые проблемы можно определить, подключив к панели датчик OBDII

Если неполадки в работе спидометра сопровождаются ошибкой Check Engine, то в этом случае проблема будет связана с ЭБУ.  Проверив его с помощью датчика скорее всего можно обнаружить ошибку 0500.

Для начала следует провести самодиагностику панели приборов. Для этого необходимо выполнить несколько простых действий:

• Выключить зажигание и зажать кнопку для сброса суточного пробега
• Удерживая кнопку включить зажигание
• Отпустить кнопку
•  Если панель приборов исправна, то стрелки приборов должны подняться к максимальному делению и вернуться в исходное положение.

Если стрелка спидометра не двигается или есть сбои в их работе, то проблема в панели приборов. Следует отсоединить ее проверить состояние контактных колодок. Возможно, что во время эксплуатации во время эксплуатации из-за вибраций произошло отсоединение контактов в колодке от общего пучка к приборной панели.

Контакт 9 используется для подключения спидометра. В некоторых случаях, например, при ремонте панели приборов она может быть установлена с перекосом, что в дальнейшем может повлиять на работу системы.

Если эти действия не помогли, то необходимо проверить колодку контактов на датчике скорости. Для этого необходимо установить автомобиль на смотровую яму или эстакаду. Он находиться внизу на раздаточной коробке и на него может попадать вода и реактивы, которыми обрабатывают дороги.

После этого необходимо проверить провода, ведущие от него к датчику скорости. Провод может перетереться или получить другие механические повреждения. Корпус автомобиля несет в себе минусовой заряд – массу. И при повреждении оболочки провода может появиться короткое замыкание.

Так же необходимо обратить внимание на его состояние. Он зачастую делается не только в металлическом корпусе, но и в пластиковом, в который заключены сердечник с обмоткой и ротор

В зависимости от скорости вращения зависит уровень вырабатываемого тока и соответственно положение стрелки спидометра.

Данный элемент не ремонтопригоден, поскольку заключен в цельный корпус. Поэтому при возникновении неисправностей необходима его замена. Проверить его работоспособность можно при помощи мультиметра. Перед этим необходимо его снять:

• Отсоединяются клеммы от датчика
• Датчик выкручивается
• Производиться осмотр и оценка его состояния.
• К датчику подходят три вывода: минус, плюс и центральный импульс. При проверке мультиметр подключается минусовым щупом к массе, а плюсовой к центральному разъему
• На валик датчика надевается трубка и мультиметр переводиться в режим минимального измерения
• При помощи трубки датчик вращается, и если он исправен, то мультиметр должен показывать отклонения от состояния покоя.

Если мультиметр не показывает работу измеряемого элемента, то значит, он неисправен и требуется замена.

(1

Причины нерабочего спидометра: от простого к сложному

В Нива Шевроле стрелка спидометра приводится в движение не тросом и магнитным устройством, как в классических ВАЗах, а при помощи электроники. Сам по себе спидометр, как и остальные приборы на панели — не что иное, как вольтметры или амперметры с разными шкалами.

Спидометр получает импульс от датчика скорости, а он установлен на корпусе раздаточной коробки. Эти импульсы также контролирует электронный блок управления двигателем и, получая их, делает свои выводы о режиме работы мотора.

Признаки нерабочего спидометра довольно понятны — стрелка либо безбожно врёт, показывая 160 на скорости 20 км/ч, либо дёргается, либо падает замертво на нулевую отметку.

Поскольку в электрической цепи спидометра Шевроле Нива элементов не так много, то причин нерабочего прибора всего несколько:

1. Механические повреждения самого спидометра.
2. Отсутствие контакта в любом из клеммных соединений.
3. Обрыв или замыкание провода.
4. Выход из строя датчика скорости.
5. Сбой в работе ЭБУ.

При выполнении замены предохранительных элементов и модулей необходимо обесточить бортовую сеть.

Для этого открывается моторный отсек и отключается аккумулятор. С помощью гаечного ключа ослабляется и отсоединяется минусовая клемма батареи.

Первый вариант приборной панели НИВА с АБС не имеет существенных отличий от моделей старого образца, за исключением появления индикатора системы АБС.

Подмотка спидометра на НИВА 2131 подключается в разъем OBD2. На торце прибора есть регулятор скорости. Внешний вид представлен на фото.

Стоимость прбора, в комплекте к которому Вы получаете подробную инструкцию по подключению, дополнительный, контакт для разъема диагностики и техническую поддержку, 2500р. При чем в стоимость уже включены все почтовые расходы. Оплата осуществляется при получении.

Так же мы подготовили видео, на котором показан процесс работы моталки на НИВА.

На коробке предачраздатке НИВы нового образца с АБС отсутствует привычный датчик скорости. Вместо него определением скорости автомобиля занимается блок АБС, который имеет по датчику на каждом колесе. Соответственно на приборную панель информацию о скорости автомобиля передает блок АБС, а не датчик скорости.

С этим связаны некоторые особенности установки и работы подмотки спидометра на НИВА УРБАН с АБС. Во первых сигнал с блока АБС отличается по форме и по уровню напряжения от сигнала с традиционного датчика скорости, что делает невозможным применением любимого в народе генератора аварийного зажигания АЗ-1. Подключение АЗ-1 к автомобилю НИВА, оборудованному системой АБС , приведет к выходу из строя панели приборов и блока АБС!

Данная инструкция составлена для установке нашего фирменного прибора, который вы можете приобрести у нас в магазине. Работа намотчиков спидометра сторонних фирм не гарантируется при подобной установке.

Сам намотчик спидометра на НИВА УРБАН с АБС подключается в разъем диагностики OBD2, но для работы крутилки спидометра потребуется небольшая доработка по проводке. Необходимо довести один провод от панели приборов до диагностического разъема автомобиля.

Аналогично для работы подмтоки требуется доработка по проводке на автомобилях Skoda Octavia, Skoda Rapid, Уаз Буханка, ЛАДА ЛАРГУС, ГАЗЕЛЬ Бизнес, Hyundai H1. Стоисть отметить, что большинство автомобилей, на которых монтируется крутилка спидометра — новые автомобили, на которые распространяется гарантия завода.

В общих словах для подключения крутилки спидометра своими руками на Ниву Урбан АБС вам потребуется снять панель приборов, подсоединить дополнительный провод к сигнальному проводу панели приборов НИВА, довести дополнительный провод до разъема диагностики OBD2, вставить провод с обжатым на конце новым контактом в свободное гнездо диагностического разъема.

Как определить неисправность

Сбой в высвечивании информации — это уже последняя стадия, в подобном случае устройство не подлежит ремонту. Но как определить, что узел подходит к крайней черте своей работоспособности? Возможные признаки неисправности:

Если автомобиль относится к разряду современных, высоко оснащенных, то о поломке датчика скажет код ошибки № 24, высвечивающийся на бортовом компьютере, либо загорается лампочка Check engine. В отношении с Калиной при поломке устройства также отказывается работать электроусилитель руля.

Чтобы устранить проблему, в таком случае нужно просто очистить контакты и покрыть любой специальной смазкой для электропроводки, которую можно приобрести в автомагазинах. Стоимость их невелика, так что такая профилактика по карману каждому автовладельцу.

Если датчик полностью отказал, то починить его нельзя, можно только заменить. Замена проводится быстро. Да и цена устройства невелика: начиная с пары сотен, в зависимости от марки производителя.

Датчик скорости автомобиля Нива Шевроле

Чтобы быть уверенным в техническом состоянии автомобиля, все его рабочие показатели необходимо отслеживать как можно точнее. Скорость является одним из самых важных, ведь определяет, какое расстояние машина преодолевает за выделенный отрезок времени. Кроме того, спидометр дает возможность производить регулировку дорожного движения в соответствии с установленными правилами, а также оптимизировать расходы бензина.

Если в ранних моделях ВАЗ 21214 для замера скорости использовались механические спидометры на базе алюминиевой катушки, магнитного диска и пружины, то на современных ВАЗ 2123 давно стоят их электронные аналоги. В сравнении с предшественниками, они в лучшую сторону отличаются точностью замеров и долговечностью за счет отсутствия уязвимых компонентов в составе.

Устройство и принцип действия

В основе работы датчика скорости на автомобиле Шевроле Нива лежит известный эффект Холла. Он заключается в считывании устройством количества электромагнитных импульсов, генерируемых вращением моторного вала. Это же является и прямым ответом на вопрос о том, где находится датчик скорости машины. Расположение изделия в коробке передач гарантирует получение им точного числа импульсов, по которым оно может легко считывать пройденное расстояние.

Известно, что один километр равен 6004 импульсам от вала, что и позволяет электронному спидометру измерять нынешнюю скорость передвижения

По мере набора скорости, растет и частота импульсов, что принимается датчиком во внимание. Водителю устройство передаёт данные на спидометр, который, благодаря понятной разметке, позволяет получать информацию о скорости автомобиля

При этом, незначительная погрешность нашлась даже в самых современных моделях аппарата, но не превышает 5–7 %.

Конструктивно, датчик для замера скорости на Ниве Шевроле, представляет собой устройство из пластмассового или металлического корпуса. Его размеры, сравнимы с пальчиковой батарейкой, позволяют удобно закреплять изделие на коробке передач и подключать к моторному валу. Внутрь корпуса датчика поместили ферромагнитный сердечник, который и отвечает за генерацию электромагнитных импульсов при вращении вала двигателя. С бортовым спидометром устройство соединено проводником, который передает сигналы от датчика к его контроллеру.

Причины неисправностей

При всей своей важности для автомобиля, датчик не отличается прочностью, ведь очень легко может сломаться от излишних механических нагрузок

Это требует осторожности не только в его эксплуатации, но и в процессе монтажа. Однако, даже без физических повреждений, несложно найти достаточно других факторов, способных спровоцировать поломку устройства для измерения скорости движения, среди которых:

Однако, даже без физических повреждений, несложно найти достаточно других факторов, способных спровоцировать поломку устройства для измерения скорости движения, среди которых:

• Окисление контактов, что может наступить из-за банального износа устройства или же его контакта с влагой;
• Нарушение целостности корпуса датчика вследствие механического удара или неаккуратно проведенной процедуры монтажа;
• Нарушения изоляции проводки, которое впоследствии приводит к замыканию.

Проверить состояние датчика можно посредством мультиметра одним из двух способов. При первом потребуется отключить, после чего изъять устройство с места его размещения, чтобы провести тестирование. При втором варианте будет достаточно поднять авто домкратом, подключить мультиметр к датчику и крутануть одно из колес. В случае фиксации электромагнитных импульсов, можно судить об исправной работе изделия.

Замена датчика

Сломанный датчик скорости на авто марки Нива Шевроле, как и на любом другом, подлежит изъятию и замене на аналогичную исправную модель

Крайне важно при покупке подбирать устройство, совместимое с конкретной моделью транспортного средства. Процедура демонтажа требует не только предварительного отключения зажигания машины, но и ее обесточивания

Далее следует исследовать днище машины, чтобы определить, где располагается необходимый механизм. Как только вы его найдете, датчик нужно очистить от грязи и отсоединить клемму с проводами питания. Само устройство выкручивается со своей позиции гаечным ключом.

В случае, если корпус не поддается манипуляциям, его резьбовое соединение следует смазать жидкостью WD-40, которое облегчит ход головки корпуса. После этого устройство можно убрать и поставить на его место рабочий аналог. Замена датчика скорости должна производиться лишь в условиях полной уверенности в работоспособности нового экземпляра.
