Датчик распредвала лада приора

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Датчик фаз приора 16 клапанов признаки неисправности

Инфа для тех, кто не обрел нужных знаний по современным электронным системам управления двигателем (ЭСУД). Мой совет — иметь возможность диагностировать ЭСУД своего автомобиля в любой момент и в любом месте. Приобрести для этого штатный бортовой компьютер. Всё окупится с лихвой. Или выясните местонахождение честного диагноста, он решит ваши проблемы. Если вам не можется или не хочется ездить на диагностику, то для поклонников дедуктивных методов Шерлока Холмса выкладываю признаки — следствия неисправностей датчиков системы управления двигателем.

ДПКВ. ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧЕТОГО ВАЛА. Это единственный датчик, неисправность которого не позволит доехать даже до гаража. Отказ датчика — явление исключительное. Проверять крепеж к двигателю, зазор, плотность разъема контактов. Устанавливается на расстоянии 1 ± 0,4 мм от вершины зубцов шкива коленчатого вала. По импульсу синхронизации от датчика положения коленчатого вала, контроллер определяет положение и частоту вращения коленчатого вала и рассчитывает момент срабатывания форсунок и модуля зажигания.

ДПРВ. ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (он же ДАТЧИК ФАЗЫ). Двигатель начинет работать в нештатном режиме попарно-параллельной подачи топлива, когда каждая форсунка срабатывает в два раза чаще (один раз за каждый оборот коленвала) — определить это на слух не пытайтесь. Выхлоп теряет былую чистоту, но поймать увеличение токсичности удается только замерами по ездовому циклу. Понять, что мотор нездоров, можно по возросшему расходу топлива. Еще один признак неисправности — сбои в работе системы самодиагностики. К другим неприятным для двигателя последствиям отказ датчика фаз не приведет.

ДМРВ. ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА. Потеря резвости на режимах максимальной мощности и крутящего момента, требуется нажимать на педаль газа при пуске. Система управления, реагируя на его отказ, «позднит» зажигание на 10-12гр. При этом отклик на педаль газа в начале разгона может даже улучшиться. Выхлоп станет грязнее, а мотор заметно прожорливей. Не требуя от автомобиля былой прыти, вполне можно добраться до дома, даже если впереди несколько сотен километров. Обычно ДМРВ проверяют диагностическим прибором (например, ДСТ-6).

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ. Симптомы хорошо заметны — потеря мощности, неприятные рывки и провалы на разгоне, неустойчивые холостые обороты, нет торможения двигателем. Двигатель словно подменили, а сигнальная лампа может и не загореться. Блок управления способен определить обрыв или короткое замыкание датчика и его цепи, но пасует перед «плавающим» сигналом. ДПДЗ лучше проверить осциллографом, наблюдая за сигналом при очень плавном перемещении заслонки рукой — не должно быть шумов и скачков

Особое внимание — начальному участку. Нет осциллографа — пробовать менять на заведомо исправный

Новый — не значит исправный! Бывает плохой контакт в разъемах — аккуратно подогнуть. Долгая езда с неисправным ДПДЗ не просто неприятна, а опасна. При больших нагрузках компьютер, не получая должной информации, будет исходить из того, что автомобиль движется в умеренном режиме, на экономичной смеси. Поэтому езда «с педалью в полу» приведет к перегреву и детонации со всеми вытекающими последствиями. Двигаться до гаража или сервиса следует не торопясь, в щадящем темпе.

Датчик фаз на ВАЗ на Лада Калина

Автомобили семейства ВАЗ оснащают бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели различаются объемом и мощностью, типом головки блока цилиндров (8-ми и 16-клапанные) и электронными блоками управления (ЭБУ).

Для чего необходим датчик фазы

Первые инжекторные моторы не были оборудованы датчиком фаз. ЭБУ получал все необходимые сигналы с датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал оказывался в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешиваясь с воздухом, превращалось в топливовоздушную смесь. После чего клапана соответствующего цилиндра открывались и он втягивал в себя готовую смесь. Машины с такой системой питания оказались экономичней и мощней, чем карбюраторные, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это удалось сделать с помощью разделенного впрыска топлива.

Для того чтобы перейти на такой впрыск, необходимо было не только отслеживать показания ДПКВ, но и определять начало работы первого цилиндра. Ведь за четыре такта работы двигателя коленчатый вал совершает два оборота, поэтому определить, какой из цилиндров сейчас работает, без дополнительных датчиков невозможно. Поэтому на распределительный вал, отвечающий за фазы газораспределения и порядок работы цилиндров, установили датчик, который подавал сигнал о начале работы первого цилиндра.

Где установлен датчик фаз

На 8-клапанных моторах датчик фазы расположен сверху двигателя, на торце головки блока цилиндров (ГБЦ) со стороны маслоналивного отверстия. На 16-клапанных двигателях датчик установлен в верхней части ГБЦ, с обратной стороны ремня газораспределительного механизма (ГРМ).

Диагностика датчика фаз

Если автомобиль неожиданно потерял мощность и приемистость, возрос расход топлива или загорелся сигнал неисправности мотора (Check), необходимо провести комплексную проверку двигателя. Методика такой проверки описана в статье (Диагностика инжектора).

Для диагностики датчика фаз сделайте следующее:

Снимите разъем с датчика и осмотрите контакты. Это удобно сделать с помощью стоматологического зеркала и фонарика. Если они окислены, очистите их, вставьте разъем в датчик и заведите двигатель, возможно, это устранит проблему.

Замена датчика фазы Калины + Видео

На 8-клапанных моторах замена датчика не вызывает трудностей. Для этого понадобится небольшой ключ-трещотка с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не погаснет), затем вытащите разъем и выкрутите 2 болта крепления. Извлеките датчик, вставьте новый, вкрутите болты и подключите разъем. Через 10 минут подключите аккумулятор.

На 16-клапанном моторе замена датчика сопряжена с рядом трудностей. Датчик расположен в очень неудобном месте, поэтому выкрутить болты крепления можно или рожковым ключом на «10» или маленькой трещеткой с короткими удлинителем и соответствующей насадкой. Выкручивая болты, необходимо внимательно следить за тем, чтобы шайба или датчик не упали в генератор. Установку датчика проводите в обратном порядке.

Выбор датчика фаз для Калины

Датчик фазы для 8-клапанного мотора отличается от предназначенного для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают на 16-клапанник датчики для 8-клапанника и мотор работает. Разница между этими датчиками в размере и форме разъема.

Также встречаются датчики фаз для 8-клапанного мотора, у которых отсутствует прорезь под сигнальный диск. Такие датчики невозможно установить на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а штырьком, установленным на торце распределительного вала.

Чтобы избежать ненужной подгонки, приобретайте тот датчик, который соответствует типу мотора. Несмотря на то, что производители присваивают датчикам различную маркировку, номер, прописанный в каталоге оригинальных запчастей ВАЗ Калина неизменен. 8-клапанному мотору соответствует каталожный номер 21110370604000, а 16-клапанному 21120370604000. Эти же датчики применяются на автомобилях ВАЗ моделей 2108 – 2115, Ларгус, Гранта, Приора, 4х4. Если вам предложат датчик фазы для Приоры или 2110, убедитесь, что он подходит по типу двигателя (8 или 16 клапанов) и смело устанавливайте на автомобиль.

vipwash.ru

Датчики распредвала и коленвала на Lada Kalina 8 клапанов описание и нюансы замены

Датчик распредвала Калина 8 клапанов время от времени приходит в негодность. Произойти такое может по разными причинам, но результат один – деталь нуждается в замене. Аналогичная ситуация и с датчиком положения коленвала. О том, как демонтировать старые и установить новые элементы автомобиля такого типа, вы и узнаете в статье.

Датчик фаз (положения распредвала)

Эту деталь вы найдете на головке блоков цилиндров с левой стороны. Принцип работы достаточно простой. На самом распредвале есть особый штифт. Когда он проходит мимо датчика, но посылает сигнал на него. Этот момент соответствует сжатию поршня первого цилиндра.

Контроллером определяется угол распредвала. Это важная информация для систем машины и выход из строя датчика имеет определенные последствия. Информация подается в ЭБУ автомобиля, которым она используется для управления зажиганием и подачей топлива в каждый из цилиндров.

В каких ситуациях требуется замена

Если данная деталь выйдет из строя, вы увидите на панели приборов автомобиля индикатор «Check». Так ЭБУ сигнализирует водителю, что нужно проверить двигатель. Одновременно с этим меняется схема подачи топлива – оно идет одновременно во все цилиндры и вследствие этого возрастает расход.

Причиной поломки может быть механическое повреждение, а также иное. Пытаться ремонтировать сам старый узел смысла нет – стоит он немного и вы больше потратите нервов и времени.

В видео ниже вы найдете инструкцию по замене данной детали (автор ролика — Alexandr V).

Инструкция по замене

Чтобы заменить датчик распредвала, вам понадобится только ключ на «10». Использовать лучше головку с воротом или трещотку. Обычным ключом работать будет неудобно, хотя все же вполне возможно.

Схема действий по демонтажу и установке такая:

• вначале отключите колодку с проводами, отжав фиксатор и слегка потянув ее вверх;
• теперь при помощи ключа открутите саму деталь;
• ее можно вытащить, слегка потянув в сторону лобового стекла;
• установка производится в обратном порядке действий.

Сложностей в этом процессе нет, но будьте осторожны и не повредите как колодку с проводами, так и разъем под сам контроллер на блоке цилиндров.

Датчик положения коленвала

Хотя данный контроллер выходит из строя достаточно редко, его поломка может привести к самым неприятным последствиям. Вы можете просто встать посреди дороги без возможности продолжить движение.

Этот элемент установлен на крышке масляного насоса. ДПКВ передает информацию на ЭБУ, чтобы тот мог синхронизировать подачу топлива. Датчик индуктивного типа. Как уже сказано выше, из строя он выходит редко, но это становится большой проблемой.

В каких ситуациях требуется замена?

Если этот ДПКВ полностью вышел из строя, запустить двигатель у вас вообще не получится.

Но даже если он просто работает с перебоями, это можно узнать по ряду признаков:

• плохой запуск двигателя;
• нестабильная работа;
• снижение мощности;
• детонация при увеличении нагрузки.

Если вы заметили подобные признаки и других причин для них нет, меняйте датчик. Проверить его можно, протестировав сопротивление обмоток. Если показания омметра отличаются от 550-570, значит деталь неисправна. К счастью, стоит она немного и замена может производиться очень быстро.

Инструкция по замене

Чтобы заменить эту деталь, вам снова потребуется ключ на «10» и больше ничего.

1. Отключите зажигание. Затем отсоедините колодку проводов, отжав фиксатор.
2. Теперь отверните, используя ключ, болт крепления.
3. Остается снять старый ДПКВ и установить новый в обратном порядке.

Неисправности датчика фаз ВАЗ 2112 (16 клапанов)

Датчик фаз ВАЗ 2112 16 клапанов, который известен многим автолюбителям как «датчик положения распредвала», представляет собой обыкновенное устройство, способствующее нормальному функционированию работы мотора в автомобиле. Он установлен на всех моделях ВАЗа с 16-ти клапанным мотором. Также его можно встретить на 8-ми клапанных двигателях с показателем нормы токсичности евро-3 и фазированным впрыском топлива.

Принцип работы дачика фаз в системе с фазированным впрыском

Устройство производит передачу импульса на электронный блок управления мотора, который контролирует количество подаваемого топлива и процесс подачи форсункой бензина в цилиндр в момент открытия впускного клапана.

Датчик фаз используется для точного определения циклов работы мотора и четкой формировкой соответствующего импульсного сигнала. Он расположен недалеко от головки блока цилиндра, которая находится со стороны воздушного фильтра на моторе.

Причины неисправной датчика фаз

1. При включении зажигания двигателя начинает около 3-4 секунд вращаться стартер, после чего мотор постепенно запускается в работу и включается чек эйндж. В подобной ситуации, в момент запуска, когда до электронного блока управления (ЭБУ) не доходят никакие показаний с датчика фаз, то система автоматически переключается на работу мотора, основанную на показателях системы зажигания (согласно ДПКВ).

2. Выходит из лада режим самодиагностики транспортного средства.

3. Начинает увеличивать объем расхода топлива.

4. Происходит снижение уровня динамики двигателя. В момент разгона возникают провалы.

5. Начинает гореть лампочка сигнализатора с надписью «CHECK» (Проверить).

В случае неисправной работы датчик фаз на ВАЗ 2112 загорается чек, и система выдает ошибку Р0340 – «Ошибка датчика фазы».

Проверка датчика фаз

Неисправность прибора можно осуществить исключительно с помощью диагностического прибора. Для совершения проверки понадобится выполнить несколько простых действий.

Поставить верхний цилиндр фазового датчика в верхнюю мертвую точку, при этом датчик, отвечающий за расположение коленвала, следует направить на основании двадцатого зубца, отсчитывая от первых двух пропущенных. Если в данном положении в его работе и со шкивом ничего не произошло, переключите ошибку на ЭБУ и проследите, в зависимости от каких обстоятельств она вновь возникнет.

Если в момент холостого хода мотора не возникает подобной ошибки, следует проверить соответствующие соединения и все провода. Для этого достаточно пошевелить клеммами и проводкой, при этом возникновение ошибки свидетельствует о проблемном соединении, а не выходе из строя самого датчика.

Когда ошибку выбило через 15 секунд после того, как был совершен сброс, следует сменить фазовый датчик на новый.

Замена датчика

Для смены неработающего датчика понадобится:

1. Отсоединить клемму. Для этого следует аккуратно открутить два болта, используя ключ на 10.

Совет! Внимательно отвинчивайте болты, чтобы они не упали под машину или попали в генератор вместе с шайбами.

2. Снять датчик и осмотреть его на наличие повреждений механического характера, идущих от шкива распределительного вала.

3. Устранить защитный пластиковый кожух и полностью проверить весь механизм. Если следы от соприкосновения со шкивом отсутствуют, следует поменять лишь датчик и собрать в обратной поочередности.

Своевременное устранение проблемы поможет прослужить вашему транспортному средству гораздо дольше и убережет вас от несвоевременной поломки в момент движения автомобиля в пути.

Где находится датчик детонации и уровня топлива на Lada Priora: признаки неисправности и замена

Двигателем Лада Приора управляет электронная система управления двигателем (ЭСУД), в которую входит контроллер и большое количество считывающих и контролирующих устройств. В статье рассматривается датчик топлива и датчик детонации Приора, их назначение, расположение, диагностика и замена.

Назначение и расположение датчика детонации

При взрывном самовоспламенении в камере сгорания ТВС появляется детонация двигателя. Чтобы контролировать возникновения вибраций мотора, предназначен датчик детонации (ДД) (автор видео – StarsAutoCom).

ДД представляет собой пластиковый корпус, внутри которого расположен чувствительный пьезокерамический дисковый элемент, вырабатывающий электрический импульс при механическом воздействии от возникающих вибраций, и передающий информацию контролеру ЭБУ. Находится детонационный прибор на передней стороне блока цилиндров под впускным модулем.

Типичные неисправности

Если неисправен ДД Лада Приора, компьютер выдаст код ошибки – 0327. Эта ошибка является основной причиной, по которой меняется прибор.

• обрыв проводов;
• поломка разъема с проводами;
• выход из строя самого устройства.

Причины, по которым детонирует силовой агрегат, могут быть разные. Поэтому, чтобы убедиться, что причиной детонации является ДД, его нужно снять и проверить.

Как проверить и поменять?

Для обеспечения доступа к датчику детонации, машину следует установить на подъемник.

Чтобы снять устройство, нужно выполнить следующие действия:

1. Отключить питание авто, отсоединив минусовую клемму от АКБ.
2. Далее нужно демонтировать защиту двигателя.
3. Найдя ДД, нужно нажать на металлический фиксатор, благодаря которому держится разъем с проводами от контролера, и отсоединить разъем.
4. С помощью ключа на «13» необходимо ослабить болт крепления устройства и можно снимать ДД.

Фотогалерея «Замена регулятора детонации на Лада Приора»

Проверяется датчик детонации с помощью мультиметра, установив его в режим измерения напряжения. Точную диагностику можно провести только на специальном стенде.

Если прибор неисправен, ремонту он не подлежит, его меняют. Установка нового прибора выполняется в обратной последовательности демонтажу.

Назначение и расположение ДУТ

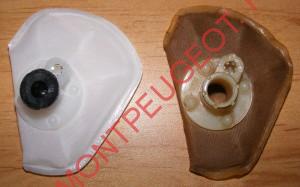

ДУТ расположен в топливном модуле, к которому относятся также бензонасос и топливный фильтр.

Главное его назначение контролировать уровень топлива в бензобаке.

В конструкцию устройства входит:

• поплавок;
• диэлектрическая пластина с расположенным реостатом;
• штанга, на которой находится контактный бегунок.

Типичные неисправности

Если на панель приборов выдается неправильная информация о количестве оставшегося топлива, то причиной может стать:

• механическое повреждение корпуса бензобака;
• поломка поплавка;
• неисправности электрического характера;
• нарушение в цепи питания;
• неисправность ДУТ.

Для определения причины нужно провести диагностику.

Как проверить и поменять?

Чтобы поменять ДУТ на Приоре, нужно достать топливный модуль.

Для этого необходимо выполнить следующие действия:

1. Сначала демонтируем заднее сиденье.
2. Затем выкрутив два самореза, снимаем крышку лючка.
3. В верхней части модуля отключаем разъем с проводами.
4. Далее, нажав на фиксаторы, отсоединяются трубки, по которым подается бензин, и наконечники тройника.
5. Затем выкручиваем гайки крепления, снимаем провод, который идет на массу, и пружинные шайбы.
6. На следующем этапе вынимается прижимная пластина и модуль.
7. После демонтажа модуля от ДУТ отсоединяется разъем проводов.
8. После установки нового устройства сборка осуществляется в обратной последовательности.

Устанавливая новый датчик, следует обратить внимание, чтобы правильно был установлен резиновый уплотнитель и пластмассовая кольцевая проставка
