Как проверить датчик положения коленвала

Три способа как проверить датчик коленвала

Мы поговорим с вами о том, как сделать проверку индуктивного датчика, поскольку, как было указано выше, именно такой тип наиболее распространен на современных автомобилях. Перед тем как снять датчик с его посадочного места, не забудьте обозначить метками его положение на двигателе. Это избавит вас от проблем при повторном его монтаже. Итак, переходим к рассмотрению диагностики.

Проверка сопротивления омметром

Проверка ДПКВ с помощью омметра и осциллографа

Это наиболее простой метод, однако он не дает 100% гарантии того, что такая проверка выявит неисправность. Для этой процедуры вам понадобится мультиметр, который вы должны переключить в режим измерения сопротивления (омметр). С его помощью нужно измерить сопротивление катушки индуктивности. Сделать это можно, просто прикоснувшись щупами мультиметра попарно к выводам катушки. Полярность в данном случае не имеет значения.

Как правило, значение сопротивления большинства катушек находится в пределах 500. 700 Ом. Однако точное значение лучше почитать в документации к датчику или найти в интернете. Соответственно, на мультиметре нужно устанавливать верхний предел — 2 кОм (предел может различаться у разных моделей мультиметров, главное, чтобы он был больше измеряемого и наиболее близок к нему). Если в результате замера вы получили значение, близкое к обозначенному выше, значит, с катушкой все в порядке. Однако успокаивать себя еще рано, ведь такая проверка не полная. Лучше продолжить проверку с помощью других методов.

Проверка значения индуктивности

Любая катушка в возбужденном состоянии имеет свою индуктивность. Это же касается и той, которая встроена в корпус ДПКВ. Метод проверки заключается в измерении этого значения. Для этого вам понадобится:

• мегаомметр;
• сетевой трансформатор;
• измеритель индуктивности;
• вольтметр (желательно цифровой).

Некоторые мультиметры имеют встроенную функцию измерения индуктивности. Если же у вашего прибора ее нет, то стоит воспользоваться дополнительным оборудованием. В любом случае измеренное значение индуктивности катушки ДПКВ должно находиться в пределах 200. 400 мГн (в отдельных случаях может незначительно отличаться). Если вы получили значение, которое сильно отличается от указанного, то велика вероятность того, что датчик неисправен.

Далее нужно измерить сопротивление изоляции между провода катушки. Для этого используют мегаомметр, установив на нем выдаваемое напряжение, равное 500 В. Процедуру замера лучше проводить 2-3 раза для получения более точных данных. Измеренное значение сопротивления изоляции не должно быть ниже 0,5 МОм. В противном случае можно констатировать нарушение изоляции в катушке (в том числе возможность появления межвиткового короткого замыкания). Это указывает на неисправность прибора. Размагничивание катушки необходимо провести с помощью сетевого трансформатора. Однако самый совершенный метод диагностики ДПКВ заключается в использовании осциллографа.

Проверка с помощью осциллографа

Осциллограмма на работающем двигателе. Красным обозначено прохождение места без зубьев

С помощью этого метода можно не только узнать контролируемые значения, но и увидеть процесс формирования сигналов. Это дает исчерпывающую информацию о состоянии и работе ДПКВ. Лучше проводить его на работающем двигателе. Однако можно и снять датчик. Для работы вам понадобится электронный осциллограф и программное обеспечение для работы с ним. Проверка со снятым датчиком проходит по следующему алгоритму:

1. Подсоединить щупы осциллографа к выводам катушки ДПКВ. Полярность не имеет значения.
2. Запустить программу для работы с осциллографом.
3. Взять любой металлический предмет и помахать им перед ДПКВ.
4. Если датчик исправен, то одновременно с этим на экране будет воспроизводиться осциллограмма, которая будет строиться по данным от датчика.

Если датчик зафиксировал перемещения металлического предмета, значит, он, скорее всего исправен. Однако точный диагноз можно поставить лишь при подключении осциллографа к датчику с работающим двигателем. Это делается просто, подключив щупы параллельно к выводам датчика. Полученная таким образом осциллограмма даст вам информацию о формирующихся сигналах.

Итоги

Датчик положения коленвала индуктивного типа — несложное, однако очень важное устройство. При описанных выше признаках неисправности обязательно проведите его диагностику

Какой метод выбрать, зависит от наличия в вашем распоряжении необходимых приборов и инструментов. Советуем вам начать с простейшего метода по измерению сопротивления катушки. Если у вас нет описанных выше инструментов и приборов, то отгоните машину на СТО, где мастера проведут для вас полную диагностику.

Признаки неисправности ДПКВ ВАЗ-2114

Как правило, ДПКВ на автомобилях ВАЗ надежен и нечасто выходит из строя. Очень часто причина неисправности кроется не в самой детали, а в оборванных проводах или в попадании грязи и масла между датчиком и зубчатым диском. ДПКВ жжет пострадать от удара в результате наезда на препятствие или при аварии.

Вероятность неисправного состояния датчика ПКВ можно определить по следующим признакам:

• — «плавают» холостые обороты двигателя;
• — не хватает мощности у мотора;
• — возникают детонационные стуки в цилиндрах;
• — двигатель сам набирает и сбрасывает обороты;
• — двигатель совсем не запускается;
• — в салоне загорается сигнальная лампа «Check Ingine».

Невозможно завести двигатель при полностью неисправном датчике. По всем остальным признакам можно только предположить, что неисправен ДКПВ, точнее можно определить на компьютерной диагностике. Нужно смотреть коды ошибок. Например, код 0335 означает неправильный сигнал датчика коленчатого вала, а код 0336 — ошибка сигнала ДПКВ.

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

• Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
• Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
• Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
• Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
• В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

• попаданием мусора или других посторонних предметов на корпус ДП;
• произошел обрыв сигнального провода;
• в разъем ДП попала вода;
• сигнальный провод замкнулся с «массой» или бортовой сетью;
• порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
• повреждение проводов, подающих питание к ДП;
• перепутана полярность напряжения, поступающего на датчик;
• проблемы с высоковольтной цепью системы зажигания;
• проблемы с блоком управления;
• неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
• возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Неисправности датчика коленвала

• При неисправной работе датчика коленвала на щитке приборов автомобиля загорается чек.
• На автомобиле существенно может ослабнуть тяга, машина может не завестись, могут плавать обороты двигателя на холостом ходу (обороты могут произвольно увеличиваться и уменьшаться), при движении увеличится расход топлива.
• Отказ датчика приводит к нарушению работы форсунок, отвечающих за впрыск топлива и нарушению функционирования системы зажигания.
• Впрыск топлива не совпадает с вспыхиванием искры на свечах зажигания, что приводит к непредсказуемым последствиям.
• Автомобиль даже какое-то время может ехать нормально с загоревшимся чеком на щитке приборов. Но все это временно. Как говорится «хороший стук наружу выйдет». Однако разумеется не обязательно, что при таких симптомах поломался именно датчик ДКВП.
• Аналогичные признаки могут быть при выходе из строя датчика кислорода. Если на вашей машине отсутствует бортовой компьютер, то проверить работу датчика можно путем его замены на новый, или поездкой в автосервис.

Приведем пример. У знакомого четырнадцатая начала троить и очень долго он не мог найти причину этого. Поехал на сервис. Проверили и ничего не нашли, развели руками, посоветовали поменять датчик коленвала. Поменял. Машина все равно временами троит. Поехал на другой сервис. Там сказали поменять датчик кислорода. Заменил и его. С начала поехал все было нормально, а потом все вернулось на круги своя. Машина опять начала троить. Ничего не добившись в автосервисах, рассказал о проблеме на работе. Один коллега посоветовал проверить клапана. Поехал, отрегулировал клапана и «свершилось чудо». Один клапан действительно был сильно зажат, и причина неисправности была в нем. Поэтому прежде чем грешить на датчик внимательно проанализируйте ситуацию. На самом деле у ДКВП довольно большой срок службы и выходит из строя он не так часто.

Визуальный осмотр датчика

Однако, если у вас все же есть подозрения, что причиной неисправности может быть датчик коленвала, то нужно его снять и осмотреть.

• Первой причиной неисправности могут быть трещины в корпусе, повреждение сердечника, контактов.
• Также датчик может выйти из строя по причине износа чувствительного элемента или заводского брака. В этом случае визуально определить работоспособность датчика невозможно. Придется ехать на сервис или купить новый самому и поставить.

В случае, если причина была не в ДКВП, его можно оставить себе в запас или сдать обратно в магазин.

Способ проверки датчика коленвала

Самому работоспособность датчика можно проверить мультиметром. Он измеряет сопротивление обмотки сердечника. Для этого переключаем прибор в положение измерения сопротивления. Переключатель ставим в положение 2 кОм. Затем прищепки контактной группы плотно прижимаем к клеммам датчика. Если клеммы ДВКП окислены или грязные, их необходимо хорошо очистить подручными средствами (наждачная бумага, надфиль). Это тоже часто бывает причиной выхода датчика из строя. Прибор должен показывать от 500 до 800 Ом. Но на сто процентов в исправности нельзя быть уверенным, поскольку снятый датчик может выдавать одни показания, а во время работы, когда его температура повышена, показания могут быть совсем другими.

В этот момент может происходить пробой или короткие замыкания между витками обмотки. В этом и заключается вся сложность, то есть в нерабочем состоянии все нормально, а во время работы устройство выдает неправильный сигнал на электронный блок управления. Если у кого-то осталось, то можно посмотреть паспортные данные датчика коленвала. Эта бумажка обычно кладется в коробочку вместе с устройством. Здесь должны быть указаны точные сопротивление и индуктивность. Можно также замерить индуктивность ДВКП. Для этого ставим прибор в положение измерения индуктивности. Показания рабочего датчика должны быть около 400мГн.

Еще замеряется состояние изоляции датчика, но для этого вам понадобится еще один прибор, который называется мегометр. Замер в этом случае проходит иначе. Устанавливаем прибор на отметку в 500 В. Одну клемму прибора присоединяем к корпусу датчика, а другую к его контакту. В этом случае сопротивление должно быть около 20-25 МОм. Но наверное все-таки в этом нет никакого смысла. Поэтому, что делать решайте сами. Стоит ли покупать эти приборы за 500-800 рублей, или купить датчик за 250 рублей. В принципе прибор можно попросить у соседа или друга. Решает каждый сам.

Датчики распредвала и коленвала на Lada Kalina 8 клапанов описание и нюансы замены

Датчик распредвала Калина 8 клапанов время от времени приходит в негодность. Произойти такое может по разными причинам, но результат один – деталь нуждается в замене. Аналогичная ситуация и с датчиком положения коленвала. О том, как демонтировать старые и установить новые элементы автомобиля такого типа, вы и узнаете в статье.

Датчик фаз (положения распредвала)

Эту деталь вы найдете на головке блоков цилиндров с левой стороны. Принцип работы достаточно простой. На самом распредвале есть особый штифт. Когда он проходит мимо датчика, но посылает сигнал на него. Этот момент соответствует сжатию поршня первого цилиндра.

Контроллером определяется угол распредвала. Это важная информация для систем машины и выход из строя датчика имеет определенные последствия. Информация подается в ЭБУ автомобиля, которым она используется для управления зажиганием и подачей топлива в каждый из цилиндров.

В каких ситуациях требуется замена

Если данная деталь выйдет из строя, вы увидите на панели приборов автомобиля индикатор «Check». Так ЭБУ сигнализирует водителю, что нужно проверить двигатель. Одновременно с этим меняется схема подачи топлива – оно идет одновременно во все цилиндры и вследствие этого возрастает расход.

Причиной поломки может быть механическое повреждение, а также иное. Пытаться ремонтировать сам старый узел смысла нет – стоит он немного и вы больше потратите нервов и времени.

В видео ниже вы найдете инструкцию по замене данной детали (автор ролика — Alexandr V).

Инструкция по замене

Чтобы заменить датчик распредвала, вам понадобится только ключ на «10». Использовать лучше головку с воротом или трещотку. Обычным ключом работать будет неудобно, хотя все же вполне возможно.

Схема действий по демонтажу и установке такая:

• вначале отключите колодку с проводами, отжав фиксатор и слегка потянув ее вверх;
• теперь при помощи ключа открутите саму деталь;
• ее можно вытащить, слегка потянув в сторону лобового стекла;
• установка производится в обратном порядке действий.

Сложностей в этом процессе нет, но будьте осторожны и не повредите как колодку с проводами, так и разъем под сам контроллер на блоке цилиндров.

Датчик положения коленвала

Хотя данный контроллер выходит из строя достаточно редко, его поломка может привести к самым неприятным последствиям. Вы можете просто встать посреди дороги без возможности продолжить движение.

Этот элемент установлен на крышке масляного насоса. ДПКВ передает информацию на ЭБУ, чтобы тот мог синхронизировать подачу топлива. Датчик индуктивного типа. Как уже сказано выше, из строя он выходит редко, но это становится большой проблемой.

В каких ситуациях требуется замена?

Если этот ДПКВ полностью вышел из строя, запустить двигатель у вас вообще не получится.

Но даже если он просто работает с перебоями, это можно узнать по ряду признаков:

• плохой запуск двигателя;
• нестабильная работа;
• снижение мощности;
• детонация при увеличении нагрузки.

Если вы заметили подобные признаки и других причин для них нет, меняйте датчик. Проверить его можно, протестировав сопротивление обмоток. Если показания омметра отличаются от 550-570, значит деталь неисправна. К счастью, стоит она немного и замена может производиться очень быстро.

Инструкция по замене

Чтобы заменить эту деталь, вам снова потребуется ключ на «10» и больше ничего.

1. Отключите зажигание. Затем отсоедините колодку проводов, отжав фиксатор.
2. Теперь отверните, используя ключ, болт крепления.
3. Остается снять старый ДПКВ и установить новый в обратном порядке.

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

1. Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

Мультиметр используется следующим образом:

1.  Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
2.  Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

2. Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

1.  Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
2.  Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
3.  Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

3. Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

1.  К выводам датчика положения коленвала нужно подсоединить щупы;
2.  Запустить программное обеспечение;
3.  Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.

Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

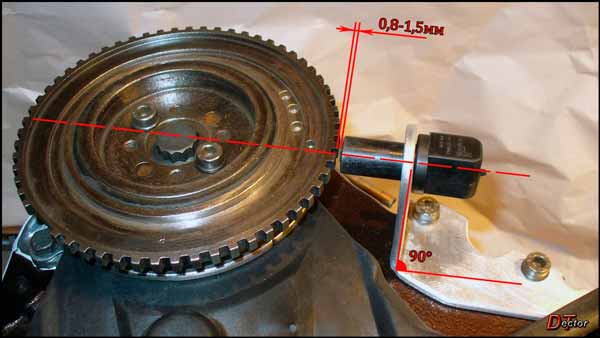

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.

Печать

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

• Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
• Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой абсорбирования паров топлива;
• Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Зачем нужен датчик коленвала и где он находится в моторе

ДПК является электромагнитным элементом, отвечающим за синхронизацию механизма запуска ДВС и топливных форсунок.

Основные функции датчика:

• Информация для ЭБУ двигателя. Данные ДПК об угле поворота, частоте и направлении вращения КВ передаются на блок управления (ЭБУ). Сигнал, переданный с ДПК на ЭБУ, позволяет точно определить объем впрыска топлива и запустить зажигание;
• Расчет среднего числа оборотов ДВС — данные передаются в электронную систему управления мотором и могут выводиться на цифровое табло на приборной панели;
• Определение ускорения подкрутки КВ после зажигания топливной смеси в каждом цилиндре. Когда смесь загорается, давление газов повышается, под его воздействием КВ разгоняется, а переходя к следующему цилиндру снова замедляется. Таким образом, по ускорению подкрутки, ЭБУ оценивает эффективность работы каждого цилиндра по отдельности и выравнивает их скорость, тем самым изменяя длительность топливного впрыска для каждой форсунки;
• Диагностика синхронизации КВ и распредвала (РВ) путем сравнения сигналов, поступающих с двух датчиков: ДПК и ДПРВ.

Чтобы понять, где находится ДПК, необходимо разобраться в классификации датчиков и знать, как они выглядят, так как в зависимости от типа датчика — его местоположение в ДВС может отличаться.

ДПК бывают трех типов:

1. Индуктивные (электромагнитные). Принцип действия: магнитом продуцируется магнитное поле, которое меняется задающим диском в момент прохождения зуба синхронности через него, в результате возникает импульс, который преобразуется в сигнал, передаваемый в БЭУ для обработки.
2. Использующие эффект Холла (цифровые). Конструкция — полупроводник, принцип работы: диск синхронности, попадая в переменное магнитное поле, вступает с ним во взаимодействие и формирует сигнал, поступающий в БЭУ для расшифровки.
3. Оптические. В основу работы таких датчиков положен принцип перебивки свето-потока, идущего от светодиода на диск синхронности, в котором сделаны специальные отверстия. Когда диск вращается, поступающий на него свет перебивается, формируя импульс, поступающий в блок управления.

Обычно ДПК устанавливается рядом со шкивом коленвала в спец-кронштейне. На диске маховика коленчатого привода насчитывается 58 зубьев, которые размещены в промежутках по 60 мм между каждым. Промежуток, где нет 2-х зубьев, создает электро-импульс синхронности оборотов КВ, который далее преобразуется и передается в ЭБУ.

Обратите внимание, что ДПК внешне мало чем отличается от того же ДПРВ. Единственное существенное отличие, по которому можно найти и определить индикаторное устройство КВ — это идущий от него длинный провод (около 70 см)

Двигатель не запускается

Как уже было написано выше – ДПКВ, это единственный датчик, без которого двигатель не запустится.

Если при повороте ключа в замке зажигания стартер бойко крутит двигатель и гудит бензонасос, с большой долей вероятности можно говорить что проблема именно в датчике положения коленчатого вала.

Дело в том, что блок управления двигателем, не получая сигнал с этого датчика, не знает в каком цилиндре давать искру а в каком открывать форсунку.

Датчик проверяется при помощи диагностики или заменой на заведомо исправный.

Двигатель неожиданно глохнет на горячую

Происходит это совершенно случайным образом. Двигатель прогрелся до определенной температуры и заглох.

Не так важно — едете, стоите, есть нагрузка, нет.… Двигатель заглох и всё…. Постоял, и стал завелся….

прошло 5-10-20 минут и всё сначала

Постоял, и стал завелся….. прошло 5-10-20 минут и всё сначала.

С таким проявлением отказа датчика положения коленчатого вала сталкивался лично.

Так как с собой была диагностика elm 327, сразу получилось понять, в чем дело, но решить проблему было невозможно, так как запасного датчика все равно нет…..

После того как машина постояла 30 минут она запустилась как ни в чем не бывало.

По итогу, до города, ехали, поливая датчик водой из бутылки через каждые 10 минут.

Причина этой неисправности микротрещина в обмотке датчика, которая расходится при тепловом расширении.

Двигатель не запускается при морозе

Причина точно та же, что и в прошлом случае — микротрещина в обмотке датчика. Просто в отличии от прошлой, она расходится не на горячую, а на холодную. Но этот вариант встречается довольно редко на практике.

Признаки неисправности датчика коленвала ВАЗ-2114

Виды датчиков положения коленчатого вала

Датчики коленчатого вала отличаются по своим особенностям конструкции:

• магнитные;
• оптические;
• построенные на эффекте Холла.

Магниторезистивный тип датчика осуществляет свою работу под воздействием магнитного поля, которое возникает от находящегося поблизости постоянного магнита. Оптические датчики, в свою очередь, оснащены встроенным зубчатым диском. Датчик с эффектом Холла напоминает своим принципом работы распределитель зажигания, так как сила тока в нем изменяется в зависимости от силы магнитного потока.

Роль зубчатого колеса

Этот механизм обязательно должен располагаться вместе с датчиком положения коленчатого вала. Механизм взаимодействия этих деталей устроен следующим образом: когда зубья проходят в непосредственной близости с датчиком, направление магнитного потока изменяется, в это время датчик передает уже измененный сигнал в блок управления двигателем. При получении новых данных от датчика распредвала, блок проводит синхронизацию с форсунками и подает искру на цилиндр.

Особенности датчика коленвала ВАЗ-2114

Модель ВАЗ-2114 оснащена датчиком положения коленчатого вала магнитного типа. Такой датчик можно применять ко многим моделям переднеприводных ВАЗ, которые имеют инжекторный двигатель на 16 или 8 клапанов. Также большое распространение имеет датчик с маркировкой ВАЗ-2112.

Датчик коленвала располагается на кронштейне масляного насоса, в то время как зубчатый диск крепится на его шкиве. Таким образом, датчик будет расположен под капотом автомобиля в правом переднем углу. Благодаря такому местоположению, до него будет нетрудно добраться, а провести замену с легкостью сможет даже новичок.

Чтобы заменить датчик коленчатого вала, необходимо отсоединить штекер с проводами, а затем отвернуть крепежный винт. Эти несложные движения помогут без труда осуществить операцию по замене детали. Чтобы поставить датчик на место, следует провести действия в обратном порядке

При проведении работы важно следить, чтобы в месте крепления детали не было грязи. Когда вы установите датчик, необходимо обязательно проверить ширину зазора с зубчатым диском – она не должна превышать 1 мм

Признаки неисправности датчика коленвала ВАЗ-2114

Специалисты сходятся во мнении, что датчик коленвала на автомобилях ВАЗ отличается своей надежностью и выходит из строя достаточно редко. Одной из самых распространенных причин поломки этой детали является банальное обрывание проводов или же грязь и масло, которые попадают в зазор между датчиком и зубчатым диском. Также следует учесть, что функционирование датчика нередко нарушается из-за удара или столкновения во время езды.

При поломке датчика коленвала ВАЗ-2114, признаки неисправности его могут быть такими:

1. Холостые обороты двигателя «плавают».
2. Вы замечаете недостаточную мощность мотора.
3. В цилиндрах слышны детонационные стуки.
4. Двигатель может самостоятельно набирать или сбрасывать обороты.
5. Двигатель отказывается запускаться.
6. В салоне автомобиля горит предупреждающая лампочка.

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.

Вот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
2. Зачищаете;
3. Прикручиваете новый контакт;
4. Изолируете;
5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Отключили старый провод на машине – отметьте его на новой. Такой подход существенно упростит работу и поможет избежать ошибок
