Современный автомобиль состоит из множества деталей, каждая из которых выполняет свою, присущую ей, важную функцию. Сведения о состоянии мотора и других узлов, передают различные датчики, но датчик коленвала ВАЗ 2110 выполняет работу, несвойственную для данных устройств.Назначение датчика положения коленвала ВАЗ 2110Датчик положения коленвала

Если мотор автомобиля 9-й или 10-й серии отказывается заводиться, любой из водителей сразу начинает проверять систему питания и зажигания, а когда дело доходит до обращения в автосервис, там говорят, что вышел из строя ДПКВ (именно так выглядит аббревиатура полного названия датчика). Недоумение автовладельцев развеивается, когда они узнают, что это единственный датчик, без которого мотор работать не будет.

Датчик коленвала ВАЗ 2110, также как и на многих других автомобилях выполняет не контролирующую функцию, а осуществляет синхронизацию фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камере сгорания

Очевидно, что удаление из конструкции такого важного атрибута приводит к невозможности слаженной работы всех систем

В своей работе датчик использует принцип электромагнитной индукции, а необходимые «сведения» считывает с зубчатого шкива привода генератора, в непосредственной близости от которого и установлен.Отсоединяем датчикОтворачиваем креплениеВынимаем датчикДатчик коленвала ваз 2110 – неисправности и их диагностированиеКронштейн датчика положения коленвала

Учитывая, что роль ДПКВ в работе двигателя очень весома, в случае его неисправности можно ожидать самых разных «сюрпризов». Полностью вышедший из строя датчик однозначно не даст запустить мотор. К иным проявлениям неполадок датчика относятся:

неустойчивая работа мотора на холостом ходу;снижение мощности;повышение и понижение количества оборотов коленчатого вала (самопроизвольно);детонация при увеличении нагрузки;запуск с перебоями.

Для такого устройства, как датчик коленвала ВАЗ 2110 неисправности сводятся к двум видам:

повреждение обмоток и частей самого датчика;нарушение целостности провода и качества соединений в цепи.

Сам о себе датчик ПКВ очень прост по конструкции и выходит из строя редко. Ошибка датчика положения коленвала или поломка могут быть вызваны такими причинами, как: заводской брак, механическое повреждение, значительное загрязнение. Первые две причины от водителя не зависят, а за чистотой под капотом автовладелец может проследить.

Кроме того, что моторный отсек всегда находится под действием множества разрушающих факторов, как-то: перепады температуры, летящие с проезжей части мелкие камни и пыль, существенно добавляют проблем места подтекания масла. Если обнаружено, что в каком-либо месте происходит утечка моторного масла, особенно в зоне установки датчика – на корпусе маслонасоса, её необходимо срочно устранять. Контакты соединений проводов датчика всегда должны быть чистыми и защищенными. Изоляция провода не должна иметь повреждений и оголённых жил.Как проверить, исправен ли датчик коленвала ВАЗ 2110?

Учитывая, что ошибка датчика положения коленвала или полный отказ по признакам очень схожи с множеством иных поломок, следует понимать, как проверить его состояние. Удостовериться в работоспособности ДПКВ можно только, если снять его. Сделать это совсем не сложно, необходимо лишь выполнить такие действия:

выключить зажигание;снять клеммный разъём с проводом с датчика;открутить единственный винт, удерживающий датчик на крышке масляного насоса;снять датчик.

Для проверки необходимо иметь омметр и проверить сопротивление обмоток. Если показания прибора отличаются от необходимых 550-570 Ом, значит, неисправен датчик коленвала. Пытаться ремонтировать его не следует, так как ремонту это устройство не подлежит. Единственный путь выхода из ситуации – замена датчика коленвала ВАЗ 2110. Стоимость ДПКВ невысока, установка не требует много времени и навыков, тем более автомобиль без него всё равно остаётся недвижимым. Если прибор показывает, что сопротивление обмоток датчика находится в норме, значит, поломку следует искать в другом месте.Как заменить датчик коленвала?

Установка, как и снятие датчика ПКВ, производится быстро и без затруднений. Прежде чем приступить к монтажу, следует очистить место установки от пыли и грязи. Далее производятся простые действия: новый датчик вставляется на штатное место; закручивается крепёжный винт; надевается разъём с проводом. На этом замена датчика коленвала ВАЗ 2110 закончена и можно приступать к запуску мотора.

Снятие датчика фаз двигателя ВАЗ-2112

Датчик фаз установлен на головке блока цилиндров. Принцип его действия основан на эффекте Холла.

На двигателе ВАЗ-2112 на шкиве впускного распределительного вала находится диск с прорезью в ободе. Обод проходит через паз в датчике.

Когда прорезь диска попадает в паз датчика, он выдает на контроллер отрицательный импульс, соответствующий положению поршня 1-го цилиндра в ВМТ в конце такта сжатия.

При выходе из строя датчика фаз контроллер переходит в режим распределенного (нефазированного) впрыска топлива.

При выключенном зажигании отсоединяем разъем датчика

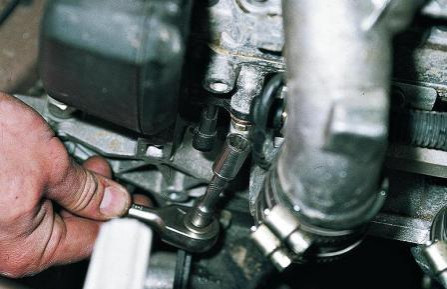

Головкой “на 10” отворачиваем два болта крепления датчика фаз.

Снимаем датчик.

Устанавливаем датчик в обратной последовательности.

Вставляем датчик аккуратно, стараясь не повредить уплотнительное кольцо.

Затягиваем болты крепления моментом 8–10 Нм

Снятие датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости ввернут в выпускной патрубок на головке блока цилиндров. Он представляет собой терморезистор.

Контроллер подает на датчик стабилизированное напряжение +5 В через резистор и по падению напряжения рассчитывает состав смеси.

Работу проводим на холодном двигателе. Частично сливаем охлаждающую жидкость.

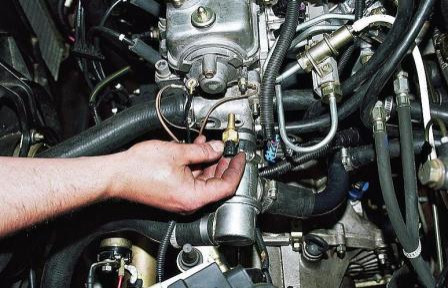

Выключив зажигание, отсоединяем разъем датчика.

Ключом на 19 отворачиваем датчик температуры охлаждающей жидкости.

Снимаем датчик вместе с уплотнительным кольцом

Для проверки опускаем датчик в сосуд с охлаждающей жидкостью и подогреваем его.

Температуру контролируем по термометру

Измеряем сопротивление датчика при разных температурах.

Сравниваем полученные результаты с табличными.

T °C	Сопротивление, Ом
100	177
80	332
60	667
40	1459
20	3520
9420
–20	28680

Устанавливаем датчик в обратной последовательности.

Момент затяжки датчика 9–15 Нм. Доливаем до нормы охлаждающую жидкость.

Датчик положения дроссельной заслонки (ДПДЗ)

Установлен на оси дроссельной заслонки и представляет собой потенциометр. На один конец его обмотки подается стабилизированное напряжение +5 В, а другой соединен с “массой”. С третьего вывода потенциометра (ползунка) снимается сигнал для контроллера.

Для проверки датчика включите зажигание и измерьте напряжение между массой и выводом ползунка (не отключайте разъем – провода можно проколоть тонкими иглами, подключенными к выводам вольтметра) – оно должно быть не более 0,7 В.

Поворачивая рукой пластмассовый сектор, полностью откройте дроссельную заслонку и вновь измерьте напряжение – оно должно быть более 4 В.

Выключите зажигание, отсоедините разъем, подключите омметр между выводом ползунка и любым из двух оставшихся.

Медленно поворачивайте сектор рукой, следя за показаниями стрелки.

На всем диапазоне рабочего хода скачков быть не должно. Иначе замените датчик.

При выходе из строя ДПДЗ его функции берет на себя датчик массового расхода воздуха. При этом обороты хода не опускаются ниже 1500 мин -1.

Причины замены

Прежде чем приступить непосредственно к процессу, необходимо рассмотреть основные причины, почему может понадобиться демонтаж этой детали. На самом деле, все намного проще, чем кажется с виду. Итак, рассмотрим, основные причины демонтажа:

• При капитальном ремонте потребуется снятие шкива.
• Износ изделия (стирание или облом зубьев).
• При некоторых ремонтных операциях потребуется демонтаж шкива (установление фаз газораспределения и другое).

А не открутить ли нам шкив коленвала?

Итак, когда причины рассмотрены, приступим непосредственно к самому процессу. Стоит отметить, что в одиночку эту операцию не совершить, поэтому необходимо попросить помощи, другими словами понадобится помощник. Рассмотрим, непосредственно последовательность действий для снятия шкива коленчатого вала:

1. Устанавливаем автомобиль на яму или эстакаду.
2. Проводим демонтаж переднего правого колеса. Автомобиль в этом положении необходимо хорошо зафиксировать, поскольку при откручивании он может сорваться с домкрата. Поэтому, под порог нужно установить пень, а под задние колеса противооткаты, можно использовать снятое колесо.
3. Проводим демонтаж подкрылка. Для этого необходимо снять грязеотбойник и выкрутить 5 винтов удерживающих пластиковый брызговик.
4. Далее, необходимо демонтировать ремень генератора.
5. Теперь приступим к самым сложным операциям, где собственно и понадобится вторая пара рук.
6. Снимаем заглушку с картера сцепления. Вставляем монтировку между зубьями маховика и фиксируем коленчатый вал от проворачивания.
7. Теперь, при помощи головки на 17 установленной в удлинитель проводим откручивание шкива.
8. Установка проводится в обратной последовательности.

Стоит отметить, что вырез на шкиве коленчатого вала, при установке, должен совпасть с выступом на самом коленвале.

Проверка ДПКВ на исправность

Также автомобилист не должен забыть измерить перед демонтажем просвет между синхродиском и датчиком, который не может выходить за пределы размера 0,6-1,5 мм. Если отсутствуют такие механические повреждения, как царапины, вмятины, повреждения структуры материала, датчик проверяется при помощи других измерительных приборов:

проверка омметром. В данном случае необходимо провести измерение сопротивления обмотки датчика

Так как стандартное значение этого показателя, установленное изготовителем колеблется от 550 до 750 Ом, то выход за указанные пределы сигнализирует о неправильном функционировании этого важного для корректной работы авто прибора – значит, он неисправный. Здесь стоит отметить, что изготовителем все же допускается небольшое расхождение по сопротивлению с паспортными значениями, но в любом случае они должны соответствовать указанным данным в инструкции по эксплуатации машины;
проверка вольтметром, измерителем индуктивности и трансформатором

Этот способ сложнее, но действеннее – измеряется сопротивление тем же омметром, после чего проверяется индуктивность (должна составлять от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 Вольт. Далее надо измерить сопротивление мегомметром и убедиться, что оно не превышают значение в 20 МОм.

Если датчик все же не прошел данные испытания, то он подлежит замене. При этой процедуре необходимо не забыть о регламентированном производителем расстоянии между ним и диском синхронизации, а также совмещении с пометками на картере, которые были сделаны на предыдущем устройстве. Перед установкой нового датчика его обязательно проверяют, так как даже при правильном выполнении всех процедур по установке он может неправильно работать.

Проверка нового ДПКВ производится по той же схеме, как и предположительно неисправного, а по результатам тестов прибор может быть установлен вместо предыдущего либо отбракован. При установке болты затягиваются с моментом от 8 до 12 Нм. Однако в любом случае перед проведением всех действий по замене достаточно дорогого и труднодоступного узла стоит однозначно убедиться, что именно он вышел из строя, ведь авто производства нашего автопрома может зачастую приносить неприятные сюрпризы.

Первый способ проверки

В данном случае вам потребуется омметр, которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Особенности проверки на других авто

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.

Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.

После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.

Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.

Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.

У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.

У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.

А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.

Второй метод

Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.

Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).

Мегомметром измеряется сопротивление при питании обмотки датчика положения коленвала в 500 вольт. При нормальном состоянии показания составят не более 20 Мом.

Регулятор холостого хода

Обойтись без вождения на холостом ходу сегодня, в городских условиях, водителю попросту не обойтись. Поэтому каждое авто, в том числе ВАЗ 2110, оборудуется датчиком холостого хода. Некорректная работа или выход из строя данного регулятора будет значительно затруднять вождение, ведь это будет способствовать остановке мотора даже на самых кратковременных остановках. Так что если контроллер выходит из строя, а в автомобилях ВАЗ 2110 это — не редкость, его нужно как можно быстрее менять.

Демонтаж регулятора холостого хода

Основным предназначением регулятора этого типа является поддержка нужных для нормальной работы силового агрегата оборотов. Благодаря устройству водитель всегда может осуществлять кратковременную остановку в результате изменения поступающего объема воздуха. Что касается места расположения, то этот контроллер устанавливается на дроссельной магистрали. В частности, речь идет об анкерном шаговом моторе, который оборудован двумя обмотками.

Когда на одну из обмоток поступает соответствующий сигнал, специальная иголка делает движение вперед на один шаг, и назад — на второй. Благодаря червячной передачи осуществляется вращательное движения устройства, которое производится с помощью шагового моторчика, таким образом, преобразовывая это движение в поступательное. Непосредственно сам шток, а именно его конусной частью, располагается в магистрали, через которую осуществляется подача воздушного потока.

Благодаря функционированию штока система производит настройку холостого хода силового агрегата. Шток от устройства, как сказано выше, может втягиваться либо выдвигаться. В этом случае все зависит от того, какой именно импульс будет подаваться от регулятора. Сам контроллер позволяет корректировать частоту, с которой будет вращаться коленвал мотора при кратковременной остановке машины.

Кроме того, контроллер управляет поступающим воздушным потоком, который передается в обход дросселя в закрытом положении. Когда двигатель прогрет, регулятор, управляя перемещением самого штока, на холостых оборотах позволяет поддерживать необходимую частоту вращения коленвала. При это нагрузка и состояние силового агрегата роли не играют.

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Проверяем ДМРВ на ВАЗ-2110 мультиметром

Колодка датчика, первого провода может не быть – это нормально.

Для этого нам нужно разобраться с распиновкой, со схемой подключения датчика. Как видим, колодка имеет всего пять проводов:

1. + 12 Вольт.
2. + 5 Вольт.
3. Общая масса (зелёный провод).
4. Выходной сигнал температуры воздуха.
5. Выход сигнала о расходе воздуха (жёлтый провод).

Электрическая схема подключения ДМРВ.

Распиновка может отличаться в разных версиях прошивки и на разных датчиках. С первыми двумя контактами все понятно — берём мультиметр и проверяем наличие напряжения при включённом зажигании. Если сигнал отсутствует, ищем причину либо в обрыве проводов, либо в плохом контакте. Теперь проверяем основной показатель — точность и величину сигнала расхода воздуха. Кстати, это можно проверить и без мультиметра, с помощью бортового компьютера, если он установлен:

1. Заходим в меню, ищем параметры датчиков.
2. Находим напряжение Uдмрв.
3. Номинал для всех вышеперечисленных модификаций — от 0,996 до 1, 01 В.

Платиновая нить со временем устаёт и искажает импульс в сторону увеличения. Изменение даже на одну сотую Вольта — недопустимо. Если же компьютер не установлен, используем мультиметр. Проверяем напряжение между 3 и 5 (минус) контактами, выставив на мультиметре пределы измерения 2 V. Зажигание включаем, двигатель не заводим.

Шкала показывает 1,00 – датчик в отличном состоянии.

На шкале 1,26 – датчик «мертвый».

Таблица проверки

Оцениваем результат по этой таблице:

0,99-1,02 V	Состояние ДМРВ отличное, близкое к новому
1,02-1,03 V	Датчик в хорошем состоянии
1,04-1,05 V	Платиновая нить изношена, нужно думать о замене датчика
Больше 1,05 V	Датчик не работает, необходима срочная замена

Где устанавливается на «ВАЗ-2110» датчик коленвала?

А расположен ДПКВ на кронштейне возле шкива привода генератора. Данное местонахождение устройства является очень неудобным для замены, поэтому к нему дополнительно подключен длинный провод с разъемом. Обычно его длина составляет до 70-80 сантиметров. Как выглядит данная деталь вы можете увидеть на фото справа.

При замене ДПКВ выставляется зазор между шкивом и самим датчиком. В идеале расстояние между диском синхронизации и сердечником составляет не более полутора миллиметров. Данное значение может варьироваться в зависимости от расположения прокладок между ДПКВ и посадочным гнездом.

Обзор датчика

За что отвечает контролер: синхронизация фаз впрыска горючего, подача электронного импульса для воспламенения топлива в полости камеры сгорания. От точности работы измерительного прибора зависит своевременность подачи горючей смеси в цилиндры.

ДПКВ реагирует на проход каждого из зубьев коленвала, установленного на шкиве привода генератора. Угол наклона зубьев составляет 6°. Все зубья расположены на равноудаленном расстоянии.

Последние два зуба срезаны, образуя впадину. Она необходима для центрирования шкива в положении верхней мертвой точки (ВМТ).

Где находится контролер: на крышке масляного насоса в моторном отсеке. Доступ к оборудованию для проведения профилактики из-под низа, предварительно демонтировав металлическую защиту поддона картера.

Признаки неисправности датчика коленвала:

• Двигатель не запускается;
• Запуск двигателя осложнен;
• Работа на холостых оборотах нестабильная;
• Внезапное падение мощности мотора;
• Детонация;
• Пассивная динамика разгона;
• Увеличенный расход горючего;
• При незначительных нагрузках систематические переключения на пониженный ряд передач.

Указанные симптомы являются признаками ряда других поломок

Крайне важно провести комплексную диагностику с применением цифрового оборудования

Название / каталожный артикул	Цена в рублях
ВАЗ-2110-2112 AU000080	От 350 — 400
402.3847	От 350 – 400
191.3847	От 350 – 400
2112-3847010-04	От 350 — 400
2112-3847010	От 350 – 400
476438	От 350 – 400
ЭМИ 2112-3847010 (16 клапанов)	От 350 – 400
АСТРО 402.3847	От 350 – 400
АВТОТРЕЙД ВАЗ-2110-12	От 350 — 400

Технические характеристики ДПКВ:

• Диапазон сопротивления обмотки: 570 – 750 Ом;
• Индуктивность обмотки: 250 мГц;
• Минимальная амплитуда напряжения датчика: 0.3В;
• Максимальная амплитуда напряжения датчика: 225В;
• Габариты: 30x45x69 мм;
• Масса: 52 грамма.

Пошаговая инструкция по самостоятельной диагностике

Для проверки состояния ДПКВ нам понадобится мультиметр. Измерительный прибор имеется в наличии у многих автолюбителей. При отсутствии его можно приобрести в любом автомагазине. Цена доступная.

• Из-под днища машины отсоединяем клеммы с датчика.
• Подводим концевики к контактам;
• Включаем мультиметр, выставляем положение регулятора на «сопротивление»;
• Проводим фактические замеры;
• Сопоставляем полученные данные со стандартами. Если стрелка тяготеет к бесконечности – контролер исправный. Если к «нулю» — поломка. В норме показания должны составлять 550-750 Ом.

В зависимости от итогов диагностики мастер принимает решение о целесообразности дальнейшей эксплуатации оборудования.

Причины преждевременного износа ДПКВ

• длительная эксплуатация без проведения промежуточной профилактики;
• брак при изготовлении;
• стороннее механическое повреждение;
• попадание внутрь песка, грязи, металлической стружки;
• обрыв датчика зубьями коленвала;
• повреждение ДПКВ в ходе ремонтных работ;
• короткое замыкание в бортовой цепи.

Когда менять датчик?

Он со временем засоряется, ведь находится внизу, и на его лицевой стороне появляется грязь. Снимите его с автомобиля и аккуратно щёткой очистите лицевую часть датчика от грязи. Если не помогло, произведите замену датчика на новый.  В противном случае мощность снизится значительно и детонация при разгоне будет (подробности здесь: «Описание детонации двигателя подробно»). Однако, не меняйте датчик не проверив его, ведь подобные симптомы относятся к другим датчикам (например, сбитые фазы ГРМ, шпонки плохо закрепляются на места, натяжной ролик не справляется).

Замена

Если признаки неисправности дпкв связаны с повреждениями устройства, его меняют без ремонта. Контроллеры располагаются в неудобном месте, к крышке масляного насоса крепятся единственным болтом. Как снять элемент по шагам.

• Отключается зажигание, снимается минусовая клемма АКБ.
• Определяется маслонасос, где находится датчик, вынимается разъем. От контроллера идет 80 см. провод на колодку, определить место разъема можно по проводу.
• Гаечным ключом на «10» откручивается единственный винт.
• Прибор вынимается.

Перед монтажом нового элемента необходимо тщательно очистить посадочное место датчика и штекер разъема, проверить целостность проводки. Это позволит избежать быстрой поломки новой детали.

Если проблема в работе ДВС связана с отсутствием сигнала от разъема датчика на ЭБУ, проверяется цельность проводки. Диагностику электроники, если подача сигнала есть, но нет ответа электронного блока, проводят в специализированной мастерской. В 90 % случаев требуется перепрошивка системы управления и замена электронных блоков.

В половине случаев датчик выходит из строя по причине банальной грязи. Расположен контроллер в непосредственной близости от маслонасоса, который может выбрасывать капли жидкости. Масло, попадая на считывающий элемент датчика, забивает поверхность, окисляет и мешает полноценной передаче данных.
