Исправен ли датчик коленвала: 2 самых простых способа проверки

Датчик фаз на ВАЗ на Лада Калина

Автомобили семейства ВАЗ оснащают бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели различаются объемом и мощностью, типом головки блока цилиндров (8-ми и 16-клапанные) и электронными блоками управления (ЭБУ).

Для чего необходим датчик фазы

Первые инжекторные моторы не были оборудованы датчиком фаз. ЭБУ получал все необходимые сигналы с датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал оказывался в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешиваясь с воздухом, превращалось в топливовоздушную смесь. После чего клапана соответствующего цилиндра открывались и он втягивал в себя готовую смесь. Машины с такой системой питания оказались экономичней и мощней, чем карбюраторные, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это удалось сделать с помощью разделенного впрыска топлива.

Для того чтобы перейти на такой впрыск, необходимо было не только отслеживать показания ДПКВ, но и определять начало работы первого цилиндра. Ведь за четыре такта работы двигателя коленчатый вал совершает два оборота, поэтому определить, какой из цилиндров сейчас работает, без дополнительных датчиков невозможно. Поэтому на распределительный вал, отвечающий за фазы газораспределения и порядок работы цилиндров, установили датчик, который подавал сигнал о начале работы первого цилиндра.

Где установлен датчик фаз

На 8-клапанных моторах датчик фазы расположен сверху двигателя, на торце головки блока цилиндров (ГБЦ) со стороны маслоналивного отверстия. На 16-клапанных двигателях датчик установлен в верхней части ГБЦ, с обратной стороны ремня газораспределительного механизма (ГРМ).

Диагностика датчика фаз

Если автомобиль неожиданно потерял мощность и приемистость, возрос расход топлива или загорелся сигнал неисправности мотора (Check), необходимо провести комплексную проверку двигателя. Методика такой проверки описана в статье (Диагностика инжектора).

Для диагностики датчика фаз сделайте следующее:

Снимите разъем с датчика и осмотрите контакты. Это удобно сделать с помощью стоматологического зеркала и фонарика. Если они окислены, очистите их, вставьте разъем в датчик и заведите двигатель, возможно, это устранит проблему.

Замена датчика фазы Калины + Видео

На 8-клапанных моторах замена датчика не вызывает трудностей. Для этого понадобится небольшой ключ-трещотка с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не погаснет), затем вытащите разъем и выкрутите 2 болта крепления. Извлеките датчик, вставьте новый, вкрутите болты и подключите разъем. Через 10 минут подключите аккумулятор.

На 16-клапанном моторе замена датчика сопряжена с рядом трудностей. Датчик расположен в очень неудобном месте, поэтому выкрутить болты крепления можно или рожковым ключом на «10» или маленькой трещеткой с короткими удлинителем и соответствующей насадкой. Выкручивая болты, необходимо внимательно следить за тем, чтобы шайба или датчик не упали в генератор. Установку датчика проводите в обратном порядке.

Выбор датчика фаз для Калины

Датчик фазы для 8-клапанного мотора отличается от предназначенного для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают на 16-клапанник датчики для 8-клапанника и мотор работает. Разница между этими датчиками в размере и форме разъема.

Также встречаются датчики фаз для 8-клапанного мотора, у которых отсутствует прорезь под сигнальный диск. Такие датчики невозможно установить на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а штырьком, установленным на торце распределительного вала.

Чтобы избежать ненужной подгонки, приобретайте тот датчик, который соответствует типу мотора. Несмотря на то, что производители присваивают датчикам различную маркировку, номер, прописанный в каталоге оригинальных запчастей ВАЗ Калина неизменен. 8-клапанному мотору соответствует каталожный номер 21110370604000, а 16-клапанному 21120370604000. Эти же датчики применяются на автомобилях ВАЗ моделей 2108 – 2115, Ларгус, Гранта, Приора, 4х4. Если вам предложат датчик фазы для Приоры или 2110, убедитесь, что он подходит по типу двигателя (8 или 16 клапанов) и смело устанавливайте на автомобиль.

vipwash.ru

Неисправности ДПДЗ на Приоре

Существует много различных моментов, указывающих на предположительные проблемы с датчиком положения дроссельной заслонки на Приоре. К основным характерным симптомам следует отнести:

• нестабильные обороты холостого хода;
• провалы, подергивания и непредсказуемые движения при наборе скорости;
• снижение динамики и мощности авто;
• рост потребления топлива;
• глохнущий мотор.

Особенно следует обратить внимание на ДПДЗ, если происходит выполнение сразу нескольких перечисленных пунктов. Самый простой способ диагностировать датчик — заменить его новым

Данный элемент стоит крайне недорого, поэтому купить новый и установить его на автомобиль не будет накладно.

Однако может оказаться, что дело не в неисправной автозапчасти, а в качестве соединений. Чтобы проверить поступление стабильного питания, следует отключить фишку и замерить показатели мультиметром.

Делать данную процедуру необходимо при включенном зажигании.  Если с питанием все в порядке, то нужно еще раз тщательно осмотреть устройство. Частой поломкой является потеря контакта ползунка с резистивным слоем.

Замена ДПДЗ на Приоре

Датчик положения дроссельной заслонки в Приоре с 16-клапанным двигателем не является сверхнадежным узлом, поэтому каждый владелец данного авто наверняка сталкивался с необходимостью замены этой автозапчасти. Некоторые автовладельцы даже имеют в запасе новый исправный ДПДЗ.

Рассмотрим, каким образом происходит замена этого элемента. Данная процедура осуществляется в три основных шага: демонтаж старого устройства, установка нового ДПДЗ, сброс ошибки о неисправности, оставшейся в памяти ЭБУ от предыдущего датчика. Более детально весь процесс происходит так:

1. Проверить, чтобы было выключено зажигание.
2. Отсоединить разъем.
3. Открутить отверткой винты крепления.
4. Монтаж нового устройства путем поворачивания исправного ДПДЗ до момента совпадения отверстий.
5. Закрутить винты.
6. Одеть фишку.

Сброс ошибки осуществляется путем снятия клемм с аккумулятора на длительный период (на всю ночь). Этого времени должно быть достаточно для полного обнуления памяти.

Следует отметить, что для Лада Приоры не требуется регулировка ДПДЗ, в то время как на многих зарубежных марках такая процедура является обязательной. Если возникла необходимость заменить данный датчик, то не следует покупать самый дешевый, который стоит в районе 300 рублей.

Лучшим решением будет взять средний (500–1000 рублей) или дорогой вариант (1000 и выше), если есть такая возможность. Таким образом, вероятность, что вас больше не побеспокоит ДПДЗ, заметно возрастет.

Замена Датчика Детонации Приора 16 Клапанов ~ AUTOINTERLINE.RU

Главные признаки неисправности датчика детонации на ВАЗ- 2112 16 клапанов

Датчик детонации на 16-клапанном ВАЗ-2112 имеет те же предпосылки неисправности, что и некие авто ГАЗ, Тойота, Газель, Приора и Калина. меняем датчик детонации сами. Подробная статья о замене датчика температуры замена датчика ваз-2112 16 клапанов. 2. Замена датчика детонации. 16:23. Новая. Естественно, не каждый автомобилист сумеет найти, что это конкретно тот датчик, но можно разглядеть прямые и косвенные предпосылки неисправности.

На видео обзор основных неисправностей и диагностика широкополосного датчика детонации на ВАЗ-2112:

Признаки неисправности датчика детонации

Сопротивление, которое должно быть в датчику при исправном состоянии

Прежде чем рассмотреть причины необходимо посмотреть симптомы неисправности. Итак, разглядим, что все-таки может служить звоночками тому, что датчик детонации вышел из строя:

• Движок теряет мощность.
• Падает потенциал разгона.
• Расход топлива увеличился.
• Загорелся ЧЕК на панели приборов.
• Дымный выхлоп.
• Наличие детонации.
• Двигатель начал троить.

Конечно, немаловажной причиной выхода из строя датчика детонации является топливная смесь, а именно непосредственно само качество бензина. Чем ниже октановое число, тем ниже устойчивость к детонации

датчик фаз 2110, 2111, 2112 16кл. Где расположен датчик фаз. Ошибка р0340 . Замена датчика положения распредвала на 16 клапанном моторе. Если топливо будет детонировать, оно не до конца прогорит в двигателе и можно будет услышать как стреляет глушитель.

Замена датчика детонации на автомобиле Lada Priora.

Замена датчика ДЕТОНАЦИИ. Ошибка Р0325.

Счастливые будни владельца АвтоВАЗа: катаемся-ремонтируем, катаемся-ремонтируем. Замена датчика детонации на ваз-2112 16 клапанов: фото и. Признаки неисправности датчика детонации ваз-2112 16 клапанов. Меняем датчик детонации.

Диагностика датчика детонации

Проверка датчика происходит мультиметром. Замена клапанов на приоре 16 клапанов. В данном случае по датчику «стучат» отвёрткой

Для диагностики датчика детонации его демонтируют с двигателя и подключают к нему вольтметр с пределом измерений до 200 мВ.

Далее датчиком «стучат» по жёсткой поверхности, и смотрят на показания вольтметра. При простукивании показания должны меняться. Если они не меняются, это значит что датчик не рабочий. Если меняются, то показания датчика меняются, но верные ли они — это под вопросом!

Сигнал ЭБУ о неисправности

Выход из строя датчика сразу будет понятен по характерному стуку. Многие автомобилисты просто сбрасывают «клемму минус», чтобы обнулить показания электронного блока управления, но стоит разбираться в самых причинах появления эффект и устранять их. Замена ремня ГРМ. Приора 16 клапанов. Рассмотрим, коды ошибок ЭБУ, которые сигнализируют о выходе из строя датчика детонации:

код-0325 намекает на проблемы в сети. Замена датчика фаз ваз 2112 16 клапанов Замена ремня ГРМ: приора 16 клапанов. Например, обрыв проводки либо закисление штекерных контактов. В этом случае прозваниваем электрическую цепь подключения датчика, чистим электрические контакты;

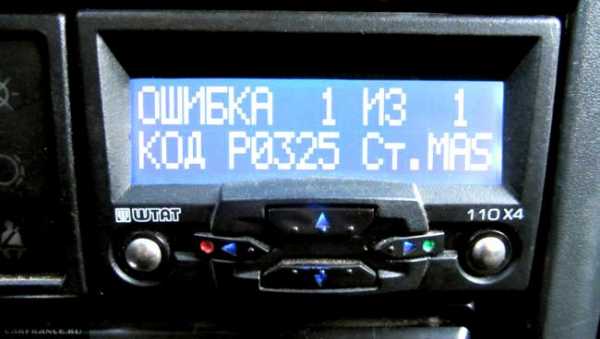

Ошибка 0325 на экране БК ШТАТ (Обрыв цепи датчика детонации)

Вид датчика детонации

Выводы

Определить неисправность датчика детонации ВАЗ-2112 16 клапанов достаточно легко. Первым признаком станет наличие ошибок в электронном блоке управления двигателем и загорания на панели приборов «Check Engine». Далее, простая проверка мультиметром покажет, на самом ли деле вышло из строя именно это изделие или нет. Если датчик неисправен, его необходимо заменить.

Источник

Назначение, устройство и принцип действия

Датчик положения коленвала двигателя в автомобиле выполняет основную опцию регулировки системы впрыска горючего. Его наличие обеспечивает синхронную работу каждой форсунки мотора и системы зажигания в целом.

Контроллер состоит из следующих компонентов:

• 1 — капроновый каркас устройства;
• 2 — магнитные сердечники, эти элементы выполнены из стали;
• 3 — комплект обмотки, для которой применяется утонченный медный кабель;
• 4 — изоляционный слой электроцепи, обычно выполнен в виде эмали либо смолы.

Схематическое устройство ДПКВ

Нестабильное функционирование контроллера приведет к сбоям во времени при подаче горючего. При работе устройства управляющий модуль автомобиля, являющийся микроконтроллером, обеспечивает правильное положение поршня в конкретный промежуток времени для каждого цилиндра ДВС.

Чтобы обеспечить регулировку посредством устройства, процесс строится по такому алгоритму:

1. Коленвал силового агрегата оснащается специальным зубчатым валом. На нем два зубца отсутствуют, это сделано специально.
2. Когда коленвал мотора машины начинает двигаться, все зубья проходят в непосредственной близости с контроллером. Это способствует серьезному искажению его магнитного поля.
3. При прохождении вала происходит формирование сигналов в индукционной катушке контроллера. Пакетные импульсы передаются в базу информации, которая содержится в памяти микроконтроллера. Два зубчика, которые отсутствуют на валу, считаются начальной, а также нулевой точкой. Посредством отсутствия этих зубьев микропроцессорное устройство выполняет диагностику изначального расположения коленвала.
4. После этого микропроцессор внутри автомобиля выполняет подсчет числа сигналов, которые были отправлены устройством. Производится процедура определения положения коленчатого вала в определенный промежуток времени.
5. Затем обработанные импульсные данные передаются управляющим блоком на контроллер, использующийся для активации топливной форсунки. Последняя выполняет подачу горючего в системе зажигания.

Если работает корректно, то двигатель автомобиля будет функционировать с максимальной производительностью. На выделение максимальной мощности силовому агрегату потребуется минимум горючего.

Разновидности датчиков

Отдельно следует рассказать о различных типах устройств:

1. Магнитные индукционные ДПКВ. Данный тип устройств не требует для питания отдельного аккумулятора. Для импульса управляющего модуля инициируется величина напряжения в конкретное время. Это происходит тогда, когда через магнитное поле проходит синхронизационный зубчик. Магнитное поле появляется вокруг контроллера, а само устройство контролирует обороты вала и может применяться в качестве скоростного контроллера.
2. Контроллер Холла, его работа основана на эффекте Холла. Это свидетельствует о том, что передача тока начинается в момент, когда меняющееся поле подается на устройство. Синхронизационный вал выполняет перекрытие самого поля, посредством зубчиков взаимодействуя с полем, появившимся вокруг контроллера. Контроллер, работа которого основана на эффекте Холла, применяется в качестве распределительного устройства зажигания.
3. Устройство оптического типа. Такая разновидность контроллеров включает в себя вал, выполняющий синхронизацию посредством отверстий либо зубчиков. Диск производит перекрытие светового потока, проходящего между диодным элементом и приемником. Последний выполняет переработку поступившего светового потока в сигнал. В результате напряжение подается на микропроцессорный модуль.

Датчик детонации на Приоре – проверяем и меняем самостоятельно

Датчик детонации на Приоре – все подробности работы и замены

Назначение и место расположения датчика детонации

Датчик детонации (ДД) – это прибор, который устанавливают на внешней стороне стенки блока цилиндров для контроля появления аномальных вибраций, вызванных детонацией в двигателе. то есть взрывным самовоспламенением в камере сгорания рабочей смеси. ДД вырабатывает сигнал переменного тока, амплитуда и частота напряжения которого находятся в зависимости от параметров вибрации блока цилиндров.

Каждому уровню интенсивности и частоты колебаний стенок двигателя соответствует свой сигнал. Контроллер управления работой двигателя постоянно анализирует получаемые от ДД данные. При появлении детонации в цилиндрах амплитуда вибраций соответствующей частоты возрастает, и ДД генерирует сигнал, обработав который контроллер производит корректировку угла опережения зажигания, делая его более поздним, что приводит к подавлению детонирования рабочей смеси.

ДД Приоры состоит из шайбообразного пластикового корпуса, у которого по центру предусмотрено отверстие под болт с головкой на 13, а сбоку имеется двухконтактный разъем для подключения проводов от контроллера. Внутри корпуса размещена главная деталь ДД – чувствительный пьезокерамический дисковый элемент, который, собственно, и вырабатывает напряжение (сигнал) при воздействии на него вибрации.

ДД Приоры установлен на блоке цилиндров, а именно: на его передней стенке под впускным модулем, рядом и немного выше гнезда щупа для контроля уровня масла в моторе. Сверху со стороны капота его не видно. Увидеть его можно только снизу, например, из ямы, когда снята нижняя защита двигателя.

Когда на Приоре меняют ДД?

ДД снимают для проверки или замены в случае появления признаков его неисправности или диагностирования, выполненного на стенде проверки работы двигателя. Ремонту датчик не подлежит, и при поломке его надо менять. Когда ДД или электрическая цепь от него до контроллера выходят из строя, последний (блок управления) сигнализирует об этом водителю, включая на панели приборов контрольную лампу.

Одновременно контроллер переходит на другой режим управления работой двигателя, называемый резервным, при котором у опережения зажигания постоянно поздний угол. Для этого режима характерны повышенный расход топлива и меньшая мощность двигателя.

Код ошибки, свидетельствующей о поломке ДД Приоры – 0327.

Появление этой ошибки является основной причиной, по которой датчик меняют. Однако в ряде случаев ДД может быть неисправен только частично, то есть будет работать, но неправильно. При этом контрольная лампа не зажжется, не будет выдаваться ошибка, но двигатель станет детонировать на определенных режимах. Однако причин для такой работы мотора может быть много, и при подозрении на неисправность ДД его снимают для проверки.

Как снять и проверить датчик?

Доступ сверху к ДД Приоры затруднен из-за впускного модуля, расположенного над ним. Проще всего к датчику подобраться снизу, сняв перед этим защиту двигателя либо хотя бы открутив и откинув ее переднюю часть. Работая сверху, придется все делать наощупь. В любом случае перед началом работ необходимо от АКБ отсоединить провод массы, закрепленный на «минусовой» клемме.

Чтобы снять защиту картера, надо:

• открутить 5 гаек с головкой на 10;
• открутить 2 гайки на 19, установленные на задней части щитка;
• снять защиту.

• нажав на металлический фиксатор разъема ДД, отсоединяем колодку проводов, идущих к контроллеру;
• ключом на 13 ослабляем затяжку болта, фиксирующего датчик;
• выкручиваем болт и извлекаем из резьбового отверстия, снимая при этом датчик.

1. К выводам ДД подсоединяем мультиметр. Устанавливаем на приборе режим вольтметра, выбирая предел измерений до 200 мВ.
2. Берем металлический предмет – плоскогубцы или болт – и слегка постукиваем им по ДД.

При постукивании по исправному датчику вольтметр покажет скачки напряжения. Вышедший из строя ДД реагировать никак не будет. Более точную диагностику снятого датчика можно произвести только с помощью специального стенда.

Установку нового ДД производят в последовательности, обратной демонтажу. Специалисты рекомендуют ставить вместо «родного» аналогичный Bosch. Перед походом в магазин за новым ДД следует записать маркировку снятого датчика. Затяжку крепящего его болта на 13 надо делать с небольшим усилием – 10,4–24,2 Н·м (1,1 – 2,5 кгс). Более сильная затяжка скажется на работе датчика.

http://carnovato.ru

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

Грязный датчик ПКВ

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из-за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.

Как проверить

Алгоритм проверки чувствительного элемента будет зависеть от его типа. В большинстве случаев установить факт неисправность изделия можно даже с помощью недорогого мультиметра.

Проверка индукционного датчика

Индукционные датчики являются наиболее распространенными, благодаря простоте и надежности конструкции. Такие изделия устанавливаются на инжекторные модели автомобилей ВАЗз, поэтому при наличии проблем с запуском двигателя этот элемент следует проверить в первую очередь.

Проверка ДПКВ автомобиля ВАЗ 2110 осуществляется в такой последовательности:

1. Снять датчик с автомобиля (находится возле шкива коленвала привода генератора).
2. Очистить от грязи и пыли.
3. Перевести мультиметр в режим измерения сопротивления.
4. Прозвонить обмотку катушки (достаточно соединить выводы устройства с щупами прибора).

Сопротивление обмотки исправного датчика автомобиля ВАЗ 2110 должно находиться в пределах 550–750 Ом. Если цепь разорвана или показатели прибора отличаются от указанных величин, изделие следует заменить.

Проверка полупроводникового датчика

Работоспособность полупроводникового датчика можно определить по наличию напряжения. На современных автомобилях установленный на штатное место элемент должен генерировать на клеммах напряжение равное 5 В. На машинах более ранних моделей встречается разность потенциалов 12 В. Отсутствие напряжения на контактах датчика будет свидетельствовать о неисправности детали.

Если двигатель автомобиля заводится, но работает нестабильно, то следует подключить к выводам полупроводникового датчика осциллограф. По амплитуде получаемого сигнала при работающем моторе можно будет точно определить отклонения в работе устройства. Во многих случаях восстановить работоспособность изделия можно без замены датчика Холла. Искривление задающего диска или слишком большой зазор между контактными частями являются наиболее часто встречающимися неисправностями в системах зажигания этого типа.
