Датчик кислорода на ваз 2114

Замена коллектора с катализатором на вставку

Катализатор – «больное» место на автомобилях ВАЗ, с учетом плохого бензина, невысокого качества изготовления и тяжелых условий эксплуатации эта деталь служит относительно недолго, а стоит достаточно дорого. Самое простое решение – замена каталитического нейтрализатора на новую запасную часть, но нет никакой гарантии, что она честно отработает положенный ресурс, и ее не придется менять раньше времени.

Достаточно часто автовладельцы производят замену катализатора на специальную вставку (stinger), особенно актуальна такая операция для автомобилей 2114 с двумя лямбда-зондами. Стингер для вазовского двигателя 1.6 L выполнен в виде обычного выпускного коллектора, но имеет два отверстия с резьбой под установку ДК, а для нижнего «зонда» сделан специальный отвод (обманка датчика).

Дополнительный отвод, приваренный к корпусу стингера, позволяет «обманывать» блок управления (при этом занижается уровень токсичности выхлопных газов, поступающих на датчик), и поэтому во многих случаях не требуется вмешательства в прошивку ЭБУ. Но следует отметить, что «обмануть» электронную систему двигателя удается не всегда, в таком случае электронный блок все равно приходится перепрограммировать.

Проверка датчика кислорода ВАЗ 2114

Датчик необходим для того, чтобы ЭБУ автомобиля могла получить информацию о количестве чистого кислорода, который остаётся в выхлопных газах.

Схема датчика кислорода

Для того, чтобы произвести проверку датчика, следует сделать следующее:

1. Прогреть двигатель.
2. Для проверки датчика можно воспользоваться тестером. Один щуп тестера нужно подключить к минусовой клемме мотора, а другой к контакту «В» датчика. Если напряжение равняется 12В, то устройство находится в полностью исправном состоянии. В противном случае это означает, что оборвалась одна из цепей контактов датчика кислорода.
3. Уже после этого нужно выполнить проверку всех контактов самых чувствительных элементов. Речь идёт об элементах «С» и «А». Для того, чтобы этого сделать, нужно поставить плюсовой щуп на контакт «А». Если прибор исправен, то тестер покажет 0.45В. В случае, если показатель отличается, то прибор нуждается в срочной замене.

Как произвести замену?

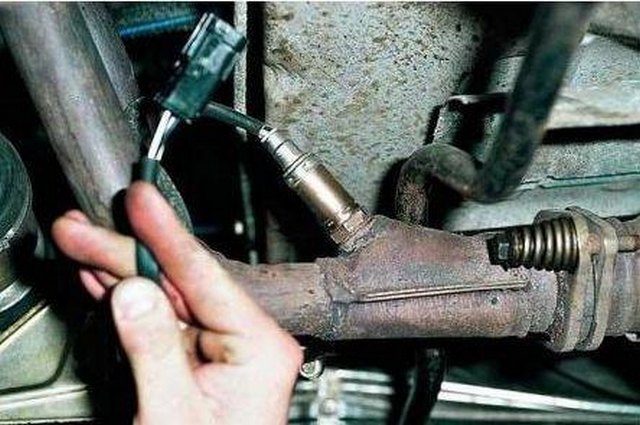

Стоит отметить, что датчик вкручивается непосредственно в выпускной коллектор. И так как здесь постоянно высокие температуры, резьбовое соединение может прикипеть. Чтобы легче выкручивался датчик, нужно запастись универсальной смазкой ВД-40 или «жидким ключом». Обработав им места соединения, можно приступать к работе

Обратите внимание: операцию по замене нужно производить на остывшем двигателе, поскольку температура коллектора и приемной трубы составляет более двухсот градусов

Если это старая 8-клапанная «Лада», нам нужен доступ к днищу. Загоняем машину на яму и ищем вывод датчика. Иногда он скрыт под металлической защитой. Если в ней нет специального отверстия, лучше снять щит целиком. После этого разъединяем штекер с проводами и ключом на 22 начинаем выкручивать старый элемент. Если он идет туго, попытайтесь закрутить его и затем снова открутить. Периодически обрабатывайте резьбу универсальной смазкой. Так намного легче выкручивать прикипевшие элементы. После этого вынимаем деталь наружу и устанавливаем новый элемент. Закручивать нужно с небольшим усилием – порядка 44 Нм. После этого подключаем штекер с контактами и производим запуск мотора. Он должен работать стабильно, а на панели приборов должна пропасть лампа «Проверьте двигатель».

Что касается 16-клапанных автомобилей ВАЗ-2114, датчик кислорода здесь меняется аналогичным образом. Исключение составляет лишь место его нахождения. Поскольку датчик вкручен в выпускной коллектор, а не в приемную трубу, доступ к нему производится из капота.

Датчик кислорода – он же лямбда-зонд. Устройство призванное замерять уровень кислорода в смеси отработанных газов.

В автомобиле он нужен для достижения правильного сочетания пропорции кислорода и топлива в рабочей смеси

При правильной пропорции кислорода и топлива в смеси, двигатель работает максимально эффективно и что немаловажно уменьшается расход самого топлива

Как открутить лямбда зонд? Если он прикипел «намертво»

Приступаем непосредственно к демонтажу датчика. Это можно осуществить при помощи ключей на 17 и 22. Но, зачастую, открутить его не удается с первого раза, потому что постоянные резкие изменения температуры способствуют завариванию двух типов металлов, что в итоге приводит к применению дополнительных средств для отмачивания и растворения ржавчины и коррозии. Одним из самых распространенных химических веществ для удаления ржавчины является WD-40. Она представляет собой реактивное вещество, которое активно взаимодействует с молекулами окиси металла и растворяет их до полного уничтожения. Но при работе с подобными средствами следует соблюдать технику безопасности, надевать резиновые перчатки и избегать попадания в глаза.

Диагностика своими руками

Определить работоспособность данного элемента «на глаз» невозможно. В крайнем случае мы можем визуально проверить, подходят ли к нему провода и не оборваны ли они вообще. Но чаще всего выходит из строя внутренний чувствительный элемент лямбда-зонда. Поэтому самый правильный метод – это проверка датчика кислорода ВАЗ-2114 мультиметром. Этот прибор можно купить в любом хозяйственном магазине за 300-500 рублей (в крайнем случае заказать через интернет). Как проверить датчик кислорода на ВАЗ-2114? В ходе диагностики нам нужно узнать напряжение лямбда-зонда. Поэтому переводим мультиметр в режим вольтметра. Далее подключаем выводы прибора к датчику. Минусовой щуп мультиметра подключается к массе, а плюсовой – к разъему В лямбда-зонда. При этом сам датчик не отличается от бортовой сети. Что необходимо делать далее? Затем включаем зажигание и смотрим на показания прибора. В идеале, напряжение датчика кислорода ВАЗ-2114 должно соответствовать 12 вольтам. Проще говоря, значение на данных выводах будет идентично заряду аккумулятора. Если цифра меньше, чем 12 вольт, значит, в цепи произошел обрыв. Сам датчик может быть исправен, но до него не доходит напряжение в полном объеме или отсутствует вовсе.

Для более точной диагностики датчика можно проверить чувствительность рабочего элемента. Как это сделать? Для работы нам потребуется тот же мультиметр. Однако подключаться мы будем к выводу «С». Сюда мы подводим минусовой контакт мультиметра. А плюсовой щуп подключаем к контакту «А». Включаем зажигание в автомобиле и смотрим на показания. В идеале данное значение должно быть 0,45 В. Погрешность – не более пяти процентов. Если значение составляет ниже, чем 0,42, значит, элемент пришел в негодность и его необходимо заменить.

Напряжение на датчике кислорода ВАЗ 2114, а также другие технические показатели

Каждый показатель имеет свои стандартные значения. В случае, если они меняются, то это ясный сигнал наличия каких-либо неисправностей.

Для того, чтобы определить неисправность датчика, следует обращать внимание не такие признаки, как:

1. Увеличение расхода топлива.
2. Появление каких бы то ни было отчётливых потрескиваний. Обычно они возникают в том месте, где расположен датчик кислорода. Чаще всего потрескивания возникают в тот момент, когда двигатель выключен.
3. Наличие проблем с мотором на низких оборотах.

Лямбда зонд, используемый в серийных системах впрыска, не может регистрировать изменения в составе смеси, существенно отличающиеся от 14.7:1.

Проверка лямбда-зонда

Для того, чтобы решить какую-либо проблему, связанную с устройством, следует изучить схему распиновки. Только после этого можно начинать проверку устройства. Где же находится датчик кислорода?

1. В моделях, имеющих двигатель объёмом 1.5 л, он располагается в самой верхней части приёмной трубы. Датчик может располагаться рядом с резонатором.
2. Если же речь идёт об автомобиле, имеющем двигатель объёмом 1.6 литра, то датчик можно найти в подкапотном пространстве. Обычно он располагается на выхлопном коллекторе силового агрегата. Следует учитывать, что на новых моделях имеется сразу несколько датчиков кислорода. Они располагаются недалеко друг от друга, поэтому найти их предельно просто.

Устройство датчика кислорода ваз 2114

Датчик кислорода очень похож на свечу зажигания с проводами. Эта часть автомобиля постоянно работает в сложных условиях, потому что датчик расположен в месте, где проходит очень горячий поток выхлопных газов.

Устройство датчика кислорода ваз 2114

Во время быстрой езды температура достигает более 550 градусов. Датчик кислорода 2114 все время находится под воздействием влажности, вибраций и высоких температур. Поэтому не странно, что зонд ломается в самый неподходящий момент. Причин поломок может быть много — это и механические повреждения, и износ, а также попадание грязи и пыли или неправильная работа двигателя.

Зачем вообще нужен датчик кислорода в автомобиле?

История этой детали имеет около 40 лет. Его устанавливают для улучшения работы выхлопной системы. А это значит, что при исправной работе датчика, в атмосферу попадает намного меньше вредных соединений с выхлопными газами.

В катализаторе протекают каталитические реакции. Одной из самых важных функций является восстановление различных оксидов. В разных условиях каталитические реакции проходят то медленнее, то быстрее.

Эффективность работы кислородного датчика ВАЗ 2110 определяется с использованием специальной меры, которая называется скорость превращения катализатора. В ВАЗе уровень конверсии доходит до 95 процентов.

Но есть один минус, датчик кислорода начинает работать в тот момент, когда температура выхлопных газов достигает более 250 градусов. Особенно сложно подняться до такой температуры во время езды по городу.

Поэтому стоит внедрить в датчик современные конструкции, благодаря которым работа начинается через 30 секунд после запуска привода.

Принцип действия

Он выявляет разность этих двух показателей и отправляет соответствующий сигнал электронной системе управления.

Лямбда зонд ВАЗ 2114 состоит из следующий составных частей:

• корпус;
• электронагреватель;
• наружный электрод;
• внутренний электрод;
• керамический изолятор. Располагается между электродами;
• кожух, защищающий наружный электрод от агрессивного воздействия выхлопных газов;
• разъем для подключения.

Наружный электрод выполнен из платины, а внутренний — из циркония. Благодаря разным свойствам металлов, датчик способен выполнять свои функции.

Выхлопная система двигателя является самым горячим узлом, поэтому составляющие лямбда зонда, для предотвращения преждевременных поломок, сделаны из материалов, устойчивых к высокой температуре.

Разъем для подключения лямбда зонда к электронной системе управления состоит из четырех контактов:

Распиновка контактов разъема и самого датчика кислорода ВАЗ 2114 такая:

Через контакт электрического питания лямбда зонда бортовой компьютер подает напряжение в 0.45 В.

Также, во время работы двигателя, подается напряжение на электронагреватель.

После запуска двигателя бортовой компьютер не учитывает показания лямбда зонда. Контроль работы осуществляется исходя из показаний других датчиков: массового расхода воздуха и температуры ДВС, а так же датчика открытия дроссельной заслонки.

Это связано с тем, что электронагреватель пока не нагрел кислородный датчик до его рабочей температуры. Она равняется ± 350 °C.

Когда лямбда зонд достаточно прогрет, он может объективно считывать необходимые параметры:

• наружный электрод — параметры выхлопных газов;
• внутренний — параметры наружного воздуха.

Передаваемый датчиком сигнал — это разница двух величин.

Сравнивая показатели количества кислорода в выпускном коллекторе и снаружи, система определяет степень сгорания. Иными словами, задача кислородного датчика — выявление неполного сгорания горючей смеси.

Когда бортовой компьютер получает данные об отклонении количества кислорода, он вносит изменения в работу остальных систем (например: в топливную систему или зажигание, делая его раньше или позже). Тем самым компенсируя отклонения в работе двигателя.

Ранее выпускаемые кислородные датчики на ВАЗ-2114 не имели функции самостоятельного прогрева. Завод изготовитель не дополнял конструкцию датчика электронагревателем. Поэтому, пока выхлопные газы не разогревали лямбда зонд до рабочей температуры, бортовой компьютер учитывал показания других датчиков. Но при этом значительно снижалось качество выхлопных газов.

В связи с утверждением новых нормативно-правовых актов касаемо автомобильного транспорта, направленных на снижение степени загрязнения окружающей среды, завод изготовитель поменял конструкцию кислородного датчика и начал устанавливать электронагреватели. Вследствие этого контроль и изменение качества выхлопных газов на автомобилях начинался гораздо раньше естественного прогрева двигателя.

Проверка питания датчика (напряжение на датчике кислорода)

Прежде чем заменить датчик, нужно удостовериться, что на него поступает питание и исправны все цепи.
Для этого открываем капот и отсоединяем разъем датчика (он прикреплен хомутом к патрубку системы охлаждения).

1. Проверяем цепь нагревательного элемента.
   Берём тестер и его «минус» подключаем к двигателю, «плюс» крепим на контакт «В». Включаем зажигание и смотрим на показания тестера: должно показывать 12в. Если показания тестера меньше 12в или вообще отсутствуют, то либо разряжен аккумулятор (что мало вероятно), либо обрыв цепи питания (устраняем неисправность). Так же может быть неисправна , но как правило, бортовой компьютер сразу свидетельствует о данной ошибке.
2. Проверяем цепь чувствительного элемента.
   Измеряем напряжение между контактами «А» и «С». минус на «С» плюс на «А». Напряжение должно быть 0,45в. Если напряжение отсутствует или отличается на 0,02в и более – то неисправна цепь питания (нужно найти и устранить) или неисправен ЭБУ (что так же мало вероятно).

Полностью проверить датчик на работоспособность можно только при помощи осциллографа, чего нет у большинства автолюбителей, поэтому я не вижу смысла описывать данную ситуацию. Скажу лишь то, что для проверки нужно будет искусственно прибеднять и обогащать топливную смесь и смотреть на показания датчика. Если датчик отъездил уже не мало – более 100.000км, то его можно смело заменить. Потому что, даже если он и рабочий, чувствительность заметно ухудшилась – что ведёт к лишним затратам на бензин.

Существуют так называемые «иммитаторы лямбда-зонда». Скажу сразу, что они не подойдут к нашим авто, т.к. ЭБУ не читает их сигналы.

Следует точно понимать принцип работы датчика

Обратите внимание на следующие ошибки

Низкий уровень сигнала датчика означает, что смесь слишком богатая.

Высокий уровень датчика показывает что смесь слишком бедная.

Обратите внимание, что данные ошибки показывают состояние топливной смеси, а не фиксируют неисправность датчика.
Поэтому, при возникновении данных ошибок, сперва нужно смотреть на давление топлива и наличие в системе впуска подсосов воздуха, а уже потом обращать внимание на сам датчик. Датчик кислорода
— это устройство в выпускном коллекторе двигателя внутреннего сгорания, позволяющее оценить сколько свободного кислорода осталось в выхлопной смеси

Датчик кислорода
— это устройство в выпускном коллекторе двигателя внутреннего сгорания, позволяющее оценить сколько свободного кислорода осталось в выхлопной смеси.

Этот датчик имеет еще и другое название. Лямбда зонд что это за конструкция и откуда появилось это название. Основу датчика составляет твердый керамический электролит выполненный из диоксида циркония, который в свою очередь покрыт оксидом иттрия. Поверх всего по керамическому элементу произведено напыление пористых, токопроводящих электродов из платины.

Принцип действия у него как у гальванического элемента. После установки в выпускной коллектор он разогревается в потоке выхлопных газов до 300 — 400 градусов. Именно в разогретом состоянии циркониевый электролит получает проводимость и обеспечивается его нормальное функционирование. Установлен лямбда зонд таким образом, что один из электродов дышит наружным воздухом, второй — смесью выхлопных газов. Когда на одном из электродов меняется количество кислорода, возникает разница потенциалов передающаяся в виде сигнала на управляющую систему двигателя, которая регулирует подачу топлива на впрыск.

В науке о соотношениях элементов в природе, стехиометрии, лямбда означает соотношение реального количества воздуха к необходимому.

Теоретически оптимальное соотношение
— это когда лямбда равна 1, то есть реального воздуха в смеси столько же, сколько необходимого.

Если лямбда больше единицы
— это бедная смесь, если это значение меньше единицы — богатая смесь, то есть в смеси избыток бензина, не хватает кислорода для его сжигания.

Для силового агрегата автомобиля оптимальным считается лямбда равное 14,7: 1, то есть бедная смесь. Это объясняется тем, что для эффективного сжигания СО и СН на катализаторе требуется определенное количество кислорода. Современный лямбда зонд ВАЗ 2114 работает как пороговый элемент.

Замена датчика кислорода

Если возникает какая–либо поломка, датчик нужно заменить. Можно попробовать сделать это самостоятельно. Рассмотрим ситуацию замены лямбда-зонда на ВАЗе 2114:

1. Машину ставим на эстакаду или загоняем на яму и снимаем защиту мотора (для замены датчика с нейтрализатором).
2. Ищем провода от датчика кислорода, и по ним идем к самим датчикам, стоят они на катализаторе (первый до нейтрализатора, второй после).
3. Разрезаем хомуты, разъединяем разъемы.
4. Оставляем систему остывать.
5. Берем гаечный ключом на «22» или спец. головку и откручиваем датчик.
6. Берем новый датчик и так же устанавливаем его на место старого. Прикручиваем гайки.
7. Соединяем провода с разъёмам.
8. Новыми хомутами крепим провода к системе охлаждения (не допускать соприкосновения с выхлопной трубой).
9. Устанавливаем защиту в обратном порядке.

На остальных моделях машин замена датчика будет происходить идентично.

https://youtube.com/watch?v=68L_IkIfRu4

Проблемы при замене

При замене старый датчик может прикипеть к трубе. В этом случае действуйте так:

Щедро полейте wd – 40 и пробуйте открутить
Включаем двигатель, нагреваем выхлопную систему и откручиваем датчик
Пробуем нагреть (соблюдая осторожность) сам датчик и открутить его
Несильно обстучите молотком и пробуйте открутить заново
Если не помогает, попробуйте «термоудар». На хорошо разогретый датчик вылейте холодную воду

Попробуйте снова открутить.

Цена на датчик кислорода

Цена на датчик кислорода будет зависеть от региона и модели. Колеблется она от 1000 до 3000 р. Покупайте лямбда–зонд в специализируемых магазинах и только с гарантией.

Причины поломки датчика кислорода

• На корпус датчика попала охлаждающая, либо тормозная жидкость
• В используемом топливе большое содержание свинца
• Сильный перегрев датчика, вызванный неочищенным топливом (засорение фильтров очистки)
• Датчик просто выработал свой ресурс
• Механическое повреждение датчика во время движения автомобиля.

Вышедший из строя датчик скажется на работе автомобиля в целом и повлечет за собой дополнительные проблемы. Но по ним Вы сможете сразу определить возможную поломку датчика и провести своевременную его замену.

Сопутствующие проблемы при выходе из строя датчика кислорода

• Автомобиль стал потреблять больше топлива, чем обычно
• Автомобиль стал двигаться рывками
• Двигатель стал работать нестабильно
• Нарушилась нормальная работа катализатора
• При проверке на токсичность выхлопных газов — результат дает завышенные показатели.

В завершение хочется дать совет: чтобы в будущем избежать изложенных проблем – следите за работоспособностью лямбда-зонда. Проверяйте его состояние через каждые пять – десять тысяч километров пробега.

Датчик кислорода или как его еще называют лямбда-зонд – это такое небольшое устройство напоминающее свечу зажигание. Вкручивается оно в конструкцию выпускного коллектора, откуда и производит стабилизацию работы двигателя. Контроль за работоспособностью силового агрегата, осуществляется благодаря точному определению количества свободного кислорода в выхлопных газах.

Предлагаем познакомиться с кислородным датчиком поближе прямо сейчас! Обсудим принцип работы механизма и его конструкцию, главные причины неисправностей и самостоятельный ремонт. Об этом и многом другом, далее в публикации.

Как произвести замену?

Стоит отметить, что датчик вкручивается непосредственно в выпускной коллектор. И так как здесь постоянно высокие температуры, резьбовое соединение может прикипеть. Чтобы легче выкручивался датчик, нужно запастись универсальной смазкой ВД-40 или «жидким ключом». Обработав им места соединения, можно приступать к работе

Обратите внимание: операцию по замене нужно производить на остывшем двигателе, поскольку температура коллектора и приемной трубы составляет более двухсот градусов

Если это старая 8-клапанная «Лада», нам нужен доступ к днищу. Загоняем машину на яму и ищем вывод датчика. Иногда он скрыт под металлической защитой. Если в ней нет специального отверстия, лучше снять щит целиком. После этого разъединяем штекер с проводами и ключом на 22 начинаем выкручивать старый элемент. Если он идет туго, попытайтесь закрутить его и затем снова открутить. Периодически обрабатывайте резьбу универсальной смазкой. Так намного легче выкручивать прикипевшие элементы. После этого вынимаем деталь наружу и устанавливаем новый элемент. Закручивать нужно с небольшим усилием – порядка 44 Нм. После этого подключаем штекер с контактами и производим запуск мотора. Он должен работать стабильно, а на панели приборов должна пропасть лампа «Проверьте двигатель».

Что касается 16-клапанных автомобилей ВАЗ-2114, датчик кислорода здесь меняется аналогичным образом. Исключение составляет лишь место его нахождения. Поскольку датчик вкручен в выпускной коллектор, а не в приемную трубу, доступ к нему производится из капота.

Источник

ПРИНЦИП РАБОТЫ И ПРИЗНАКИ НЕИСПРАВНОСТИ ДАТЧИКА

ДК включается в работу не сразу после зажигания двигателя. Для того, чтобы устройство начало подавать сигнал на ЭБУ, чувствительному элементу датчика необходимо прогреться до температуры 360 градусов.

Все современные устройства комплектуются специальными нагревателями, которые позволяют достичь рабочую температуру в кратчайшие сроки (5-7 минут, на протяжении которых мозги четырнадцатой для регулировки соотношения газа и бензина в топливной смеси используют сохраненные в памяти данные с предыдущего цикла работы двигателя).

ДК расположен так, что его чувствительный элемент контактирует одновременно с выхлопными газами и чистым атмосферным воздухом. При контакте с ними на противоположных частях датчика возникает разница потенциалов (зависящая от содержания кислорода в среде, в которой расположен чувствительный элемент), на основании которой и формируется подаваемый  в ЭБУ сигнал.

Как понять, что пора менять датчик кислорода? Лишится работоспособности устройство может по двум причинам:  либо при поломке нагревателя, либо в случае потери чувствительности из-за механических повреждений.

Признаки, свидетельствующие о поломке ДК, следующие:

• Четырнадцатая начала расходовать больше топлива;
• При наборе скорости происходят рывки в движении автомобиля;
• Нестабильная работа движка на холостых оборотах;
• Не работает катализатор;
• Проверка токсичности выхлопных газов показывает зашкаливающий выше нормы результат.

При возникновении одного из вышеперечисленных симптомов нужно снять датчик кислорода и проверить его работоспособность посредством мультиметра.

Самостоятельная диагностика ЛЗ

Как проверить датчик кислорода? В первую очередь проверяются корпусы лямбда зондов, если на них имеются повреждения, они могут сообщить о многом.

Если корпус устройства целый, то следует произвести диагностику устройства при помощи измерительного девайса:

• в идеале значение нижнего уровня сигнала должно составлять около 0.1-0.2 вольт;
• показатель верхнего уровня сигнала должен составлять от 0.8-0.9 вольт.

Если питание на штекере устройства отсутствует, то наиболее проверенным способом будет использование того же вольтметра:

• отрицательный щуп устройства подключается к мотору (масса);
• положительный щуп следует подключить к контакту В на штекере.

При этом тестер должен выдать около 12 вольт напряжения. Если напряжения нет, это свидетельствует об обрыве в цепи. Если показатель напряжение более низкий, это может говорить о разряженном АКБ. Также вполне возможно, что причина кроется в окисленном контакте на разъеме (автор видео — Александр Скрипченко).

Диагностика

Как всегда, перед заменой любого устройства, его необходимо проверить на работоспособность. Для диагностики лямбда-зонда сгодится обычный мультиметр, на шкале его показаний могут быть следующие значения:

• 0.8-0.9В – нормальный показатель верхнего уровня сигнала;
• 0.1-0.2В – стандарт для нижнего.

По заявлению производителя эксплуатационный срок устройства составляет более чем 80 тысяч км пробега. Но только при условии, что все требования ГОСТа в процессе изготовления датчика кислорода были соблюдены. Отзывы бывалых шоферов и правда подтверждают высокий ресурс изделия. Более того, по их словам в среднем лямбда-зонд служит в два раза дольше, а это ни много ни мало – 160 тысяч км.

Какое влияние ДК оказывает на работу двигателя?

Исправный датчик кислорода – это залог бесперебойного функционирования силового агрегата. Минимальное снижение характеристик смеси воздуха и топлива, которое контролирует именно этот прибор, приводит к снижению эффективности мотора. Устойчивые обороты, отсутствие колебаний и в принципе правильная работа двигателя напрямую зависит от лямбда-зонда.

Если при резком нажатии на педаль газа, происходят рывки автомобиля, а силовой агрегат отчетливо троит, есть вероятность выхода из строя ДК. Весьма возможно, что такое поведение машины обуславливается невозможностью лямбда-зонда подстроить смесь под обороты двигателя.

Кроме того, когда замечается повышенный выброс выхлопных газов в окружающую среду причина также скорее всего в датчике кислорода. Ведь именно он отвечает за уничтожение остатков вредных веществ в выхлопной трубе.

В чем секрет эффективности прибора?

Если нет желания прибегнуть к процедуре замены лямбда-зонда раньше выхода его эксплуатационного срока, рекомендуем придерживаться некоторых рекомендаций:

• не игнорируйте требований, указанных в руководстве к ВАЗ 2114, используйте только оптимальную марку бензина;
• добавляя отдельные присадки в топливо, убедитесь в их качестве и совместимости с вашей маркой автомобиля;
• скажите нет герметикам в качестве фиксирующего элемента во время установки датчика;
• при проблемах со стартом мотора, не стоит мучить автомобиль бесперебойно крутя стартер, всегда выдерживайте определенную паузу между попытками;
• диагностируя цилиндры никогда не отключайте свечи;
• лямбда-зонд имеет свой температурный предел, который составляет 950 градусов, поэтому избегайте перегрева выхлопной системы;
• агрессивные вещества химического типа способны навредить электродам датчика кислорода, исключите вероятность их использования для обработки главного элемента ДК;
• соединение лямбда-зонда и выхлопной трубы всегда должно быть герметичным, следите за этим.

Основные симптомы неисправностей

Каждый автовладелец знает, что машина всегда предупреждает о будущей поломке. Намеки могут совершенно разными, но факт остается фактом! Поэтому если быть предельно внимательным к поведению своего транспортного средства проблему можно решить еще до ее появления.

Если говорить конкретно про датчик кислорода ВАЗ 2114, признаки неисправностей могут быть такими:

• нестабильные обороты, машина глохнет при мягком нажатии на педаль акселератора;
• снижение динамических характеристик автомобиля;
• повышенный расход топлива;
• постоянное потрескивание в области катализатора после отключения двигателя;
• появление аромата, напоминающий протухшие яйца – объясняется такая вонь просто, в катализаторе чрезмерно много несгоревшего бензина.

Даже если выход из строя датчика кислорода на лицо, не спешите отправляться за его покупкой. Дело в том, что в зависимости от года выпуска на ВАЗ 2114 могут быть установлены разные модификации ДК. Так на старых авто производитель устанавливал однопроводные устройства, сейчас в ходу четырехпроводные.

Что будет, если отключить лямбда-зонд?

Те, кто намерен игнорировать требования производителя и отключить датчик кислорода, должен готовиться к пагубным для двигателя последствиям:

• мотор станет работать некорректно;
• уровень содержания вредных веществ в выхлопных газах существенно увеличится;
• повысится расход;
• возникнет потребность в переустановки программного обеспечения ЭБУ.

Исходя из этого каждый обладатель четырнадцатой модели должен сделать определенные выводы. Чтобы не раздувать из мухи слона проще собственными руками своевременно все исправить. Ну или на крайней случай посетить сервисную станцию обслуживания.

Описание кислородного датчика

Что же такое датчик кислорода ВАЗ 2114, какими симптомами поломок характеризуется это устройство, для чего оно используется? Для начала предлагаем ознакомиться с основными характеристиками регулятора.

Предназначение и местоположение

Лямбда зонд представляет собой электромеханический контроллер, использующийся для определения содержания объема кислорода в отработанных газах. Эксплуатация датчика кислорода ВАЗ 2114 и 2115 является обязательной в этих моделях из-за требований экологичности выше «Евро 2». Суть в том, что экологические нормы сегодня требуют от машин минимального содержания вредных примесей и веществ в отработанных газах. А снизить их уровень возможно только в результате образования оптимальной топливовоздушной смеси.

Что касается расположения лямбда зонда, то это устройство может быть установлено в разных местах, в данном случае все зависит от модификации силового агрегата. В «четырках», оснащенных ДВС объемом 1.5 литра, кислородный регулятор устанавливается на приемной магистрали, получить доступ к устройству можно только из-под днища. В моторах объемом 1.6 литра расположение кислородного датчика более удобное, поскольку он установлен на верхней части корпуса выпускного коллектора.

Обозначение контактов устройства

Устройство и принцип работы

Основные с оставляющие элементы регулятора:

1. Наконечники, выполненные из керамики и оснащенные защитными экранами, а также технологическими отверстиями для отбора выхлопных газов и атмосферного воздуха. Данные компоненты считаются основными, они представляют собой электроды, с которых снимается разность потенциалов.
2. Токопроводящий компонент, нагревающийся до высоких температур. Эта деталь устанавливается внутри наконечников.
3. Токосъемник электрического импульса, он располагается на средней части.
4. Металлический корпус с резьбой. В него монтируются все компоненты кроме чувствительных частей наконечников. Резьба необходима для крепления устройства.
5. Провода, зафиксированные с помощью уплотнительного элемента. Как правило, это два белых проводка, использующиеся для контакта с системой подогрева, а также один черный провод — сигнальный и белый (либо черный) — масса, то есть заземление.

Принцип действия устройства аналогичный гальваническим компонентам. Кислородный контроллер должен разогреваться до 300-400 градусов при работе, это позволяет обеспечить наиболее оптимальную проводимость циркониевого электролита. Соответственно, эти показатели обеспечивают наиболее оптимальную функциональность лямбда зонда.

Принцип функционирования заключается в замере объема концентрации кислорода в воздухе и отработавших газах авто. В том случае, если концентрация меняется, на наконечниках регулятора образуется напряжение, которое может быть слишком высоким или низким, в зависимости от ситуации. Образование низкого напряжения связано с избытком объема кислорода в системе.

Если же системе недостаточно используемого кислорода, то на наконечниках устройства будет образовываться высокое напряжение. Данные об объемах передаются на управляющий блок, который, основываясь на полученных данных, производите регулировку подачи воздуха в цилиндры. Соответственно, так осуществляется регулировка объемов горючей смеси.

Фотогалерея «Расположение и разновидности»

В «Четырках» может использоваться несколько видов регуляторов:

1. Бош, каталожный номер 0258005133, соответствует нормам токсичности Евро-2. Он долгое время использоваться на моторах объемом 1.5 л, на ВАЗ 2114 с нормой Евро-3 такие лямбда-зонды стали применяться в качестве первых, они монтировались до катализатора. В качестве второго регулятора использовались контроллеры, оснащенные «обратным» разъемом.
2. Бош, каталожный номер 0258006537. Такие девайсы стали ставиться на машины, выпущенные после октября 2004 года. В таких устройствах конструкция подразумевает использование нагревательного компонента. Допускается установка кислородных контроллеров от других производителей, главное, чтобы их конструкция была идентичной (автор видео — Дмитрий Мазницын).
