Датчик холостого хода автомобиля ваз 2110

Симптомы неисправности датчика

Надежность работы топливной системы автомобиля во время холостого хода напрямую зависит от состояния регулятора. ВАЗ 2112 не имеет системы электронной самодиагностики, из-за этого на приборной доске не высвечивается предупреждений о возникающих сбоях. Определить наличие дефекта возможно по следующим симптомам:

• после прогрева мотора количество оборотов не увеличиваются;
• двигатель резко прекращает работу;
• плавные обороты во время холостого хода;
• машина плохо стартует, даже при нажатии на педаль газа;
• при включении приборов, потребляющих большое количество энергии (фар, печки, магнитолы и т.д.) понижаются обороты;
• мотор глохнет, если включена нейтралка или при переключении скоростей во время движения.

При появлении перечисленных симптомов можно сделать вывод, что в датчике ХХ неисправны отдельные детали или на них появился слой ржавчины. Тогда его необходимо заменить.

Методы тестирования устройства

Для тестирования датчика холодного хода на работоспособность нужно отсоединить от него штекер с кабелями и присоединить мультиметр в режим вольтметра. Далее проверяется напряжение, поступающее на РХХ.

Минусовой щуп тестера подключают к массе (корпусу двигателя), плюс на снятую колодку к выводам А и D. После включения зажигания проверяются значения, выдаваемые на датчике ХХ, напряжение не должно быть ниже 12 В.

При меньших значениях причина может быть в разряженном аккумуляторе, отсутствие напряжения говорит о разрыве в цепи.

Сначала проверяется электрическая цепь в целом, потом управляющий блок. Если неисправностей не выявлено, проверяют регулятор хода вхолостую. Подключают клеммы мультиметра, установленного в режим омметра, к выходам колодки. Схема подключения следующая:

1. Изначально проверяют выходы А и В, потом С и D. При исправном устройстве показания должны быть равны 53-54 Ом.
2. На следующем этапе проводят замеры на выходах А и D, В и С. Сопротивление близко к бесконечному – это норма.

Есть еще один способ проверки. Датчик снимается с авто, к нему присоединяется колодка. Пальцем нужно нажимать на иглу и следить за ее движением. Когда включается/выключается зажигание, на исправном устройстве игла начинает двигаться.

Иногда для восстановления работоспособности датчика ХХ достаточно его снять и почистить специальными средствами, например, очистителем карбюратора в баллонах или WD-40. На ватную палочку наносится средство, и тщательно обрабатываются контакты. Если много масляных пятен и грязи, средством чистится весь дроссельный узел. После чистки все детали должны хорошо просохнуть.

Как снять и заменить ДХХ: подробная инструкция

Если выявилось, что неисправен датчик холостого хода, то его нужно заменить новым. Процедура замены датчика несложная и по силам даже начинающему автолюбителю. Нужно заранее приобрести датчик. Для ВАЗ 2112 подходит РХХ с артикулом 2112-1148300.

Приобретать изделие лучше в специализированных магазинах

При покупке нужно обращать внимание качество нанесения шрифта и наличие голограмм, чтобы избежать подделки. Резиновая прокладка на оригинале красноватого оттенка, расстояние от корпуса до кончика иглы ложно быть 23 мм. На детали не должно быть механических повреждений, зазоров, люфтов, все элементы надежно соединены

На детали не должно быть механических повреждений, зазоров, люфтов, все элементы надежно соединены.

Для откручивания креплений понадобится крестообразная отвертка. Процесс замены представляет собой последовательность шагов:

• Сначала нужно обесточить автомобиль, сняв отрицательную клемму с аккумулятора.
• Затем нажимают на пластиковый фиксатор, отсоединяют колодку проводов и убирают ее в сторону, чтобы не мешала работе.

Затем с помощью отвертки выкручивают два болта,но не до конца. Окончательно выворачивают крепления руками, чтобы они не упали и не потерялись.

• Далее вынимается неисправный датчик, зачищается посадочное место от пыли и загрязнений. Чтобы они не попали в отверстие.
• Перед установкой нового устройства следует смазать моторным маслом уплотнительную резинку. Новый РХХ вставляют в отверстие пока он плотно не войдет.

Устройство закрепляют болтами. Затем присоединяют штекер с проводами, и подключают аккумулятор.

После окончания процедуры выполняют калибровку. Никаких усилий прилагать не нужно, всю калибровочную работу делает электронное реле. Нужно включить зажигание и дать поработать мотору несколько минут.

После замены и калибровки оборот должны быть стабильными, не плавать, то увеличиваясь, то уменьшаясь. Силовой агрегат должен работать без сбоев. На холостым ходу коленвал должен вращаться в пределах 0,8±0,05 тыс.

об/мин.

Замена датчика холостого хода на ВАЗ 2112

Устройство

Данный компонент представляет собой исполнительное устройство. Если говорить проще, то это клапан. Устроен он следующим образом – состоит из электрического шагового двигателя, пружина и штока, на котором имеется запорная игла. Именно посредством данной запорной иглы обеспечивается дозирование объема воздуха. Когда дроссельная заслонка находится в закрытом положении, а ЭБУ решает, что нужно повысить обороты ХХ, то формируется команда на перемещение этой запорной иглы. Последняя двигается, полностью или не полностью открывая отверстие подачи воздуха в обход дроссельной заслонки. В результате двигатель не заглохнет.

Роль устройства

На инжекторных двигателях, которые устанавливаются на ВАЗ 2110, регулятор ХХ служит для контроля за стабильной работой силового агрегата. Вряд ли вас приятно удивит ситуация, при которой начнут плавать обороты на холостом ходу, то и дело автомобиль будет глохнуть.

Некоторые не знают про еще одну очень важную роль датчика холостого хода — прогрев силового агрегата в случае пониженной температуры воздуха.

Принято считать, что при наличии инжектора, прогревать двигатель нет необходимости. Мнение ошибочное. Не перенапрягайте двигатель, а сперва дайте ему некоторое время поработать без повышенных оборотов. Это положительно скажется на надежности и сроке службы мотора.

Расположение

Внешне РХХ выглядит достаточно просто. Он представляет собой с виду небольшой электродвигатель. В его конструкцию включены три детали:

• Шаговый электродвигатель;
• Пружина;
• Шток с иглой на конце.

А располагается искомый регулятор возле механизма, который отвечает за изменение положения дроссельной заслонки. Сложной системы крепления не предусмотрено. Для демонтажа нужно просто демонтировать крепежные болты.

Как он работает

Функция РХХ заключается в регулировании количества подаваемого топлива. Он может сообщить о необходимости увеличить или уменьшить количество. Важный нюанс заключается в том, что выполняет датчик свои функции непосредственно при включении холостых оборотов.

Само действие увеличения или уменьшения происходит за счет выдвигания или втягивания иглы на конце штока. Игла отвечает за перекрытие ил открытие в необходимой степени специального канала.

Учимся отличать подделку от оригинала

Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.

Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.

Подделка и оригинал

На подделках черный корпус, выполненный из металла, короче на 1 миллиметр по сравнению с настоящей деталью.
На трех белых заклепках на корпусе в случае с подделкой отсутствуют шляпки. В оригинале они должны присутствовать. А диаметр шляпок составляет 3 миллиметра.
На подделках пружина выполнена в белом цвете и обладает более частой навивкой

В оригинале навивка реже, а сама пружина черная.
Обратите внимание на резиновое кольцо регулятора. На подделках оно черное и тонкое, а в случае с настоящей деталью заметен красноватый оттенок

Плюс толщина больше.
Присмотритесь к наконечнику. В подделках он более темный по сравнению с оригинальной запчастью.
На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Как видите, распознать подделку не сложно. Нужно только быть более внимательным к деталям.

Разница в коробках

Как работает РХХ

Функциональный узел осуществляет регулировку объема подаваемого воздуха в мотор, когда дроссельная заслонка находится в закрытом состоянии. Это нужно для обеспечения автоматизированного регулирования оборотов мотора на холостом ходу.

Датчик также участвует в процессе прогрева ДВС до рабочей температуры в холодную погоду. Диапазон работы РХХ от -40 до 130 градусов.

На включенном моторе при увеличении/уменьшении шагов осуществляется изменение количества проходящих воздушных масс. В мотор подается нужное количество воздушной массы, что позволит обеспечить нормальную работу на холостых оборотах.

РХХ на ВАЗ-2110 обладает малыми размерами и состоит из трех узлов:

1. Шаговый мотор.
2. Пружины и штока.
3. Игла конусообразного вида.

Устройство закрепляется на корпусе дроссельного узла при помощи двух нарезных винтов.

Датчик холостого хода. Принцип работы, признаки неисправности.

Датчик холостого хода (дхх), а правильнее называть «регулятор холостого хода» (рхх) на ваз 2114 и на других семействах самары предназначен для стабилизации и автоматической регулировки холостого хода. Датчик холостого хода представляет собой электродвигатель с конусной иглой.

Где находится Регулятор холостого хода (рхх)?

Датчик холостого хода расположен на корпусе дроссельного узла. Датчик холостого хода расположен рядом с датчиком положения дроссельной заслонки. ДХХ крепится двумя винтиками. Так же встречается, что датчик посажен на лак.

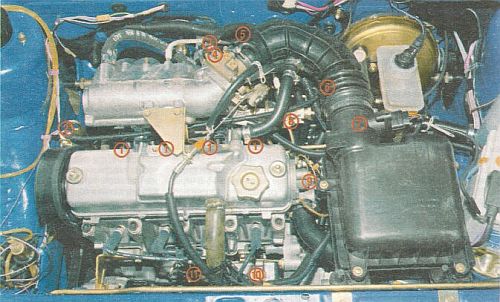

Датчик холостого хода находится под номером 3. Рядом с номером 4

Принцип работы датчика холостого хода (рхх)

В момент, когда мы включаем зажигание, шток на регуляторе холостого хода полностью выдвигается и упирается в специальное калибровочное отверстие в дроссельном патрубке. После, датчик отсчитывает шаги и возвращает клапан в исходное положение. Положение исходного клапана зависит от прошивки: к примеру январь 5.1 – 120 шагов на прогретом двигателе, Bosch – примерно 50 шагов на прогретом двигателе.

На прогретом двигателе в момент регулировки датчик находится на отметке 30-50 шагов. С увеличением или уменьшением шагов, объём воздуха, проходящий через калибровочное отверстие, постоянно изменяется. При чём, если шток вытягивается – то шаги увеличиваются и наоборот. Ход штока составляет 250 шагов.

В момент покупки датчика холостого хода на ваз, расстояние от головки штока до фланца должно быть не более 23мм. Внимательно измерьте длину выступающей головки.

В двигатель поступает определённое количество воздуха, необходимое для нормальной работы двигателя, тем самым регулируя холостой ход.

Поступающий воздух анализируется датчиком массового расхода воздуха (ДМРВ ) и, в соответствии с его количеством, Контроллёр подаёт необходимое количество бензина в двигатель через топливные форсунки. По датчику положения коленчатого вала (ДПКВ ), контроллер следит за количеством оборотов двигателя и управляет регулятором холостого хода. Именно так происходит процесс подачи нужного объёма воздуха.

На холодном двигателе контролёр повышает обороты за счёт Датчика холостого хода (рхх) и повыщает обороты двигателя при прогреве. Такой режим позволяет сразу начинать движения без прогрева.

Рекомендуется устанавливать датчик холостого хода от группы «омега» с номером 2112-114830. Так же неплохие РХХ 2112-1148300-04 «КЗТА»

Стоит отметить, что при покупке нужно обращать внимание на конечную метку 04. Датчики выпускаются с метками 01 02 03 04, поэтому посмотрите на метку старого датчика и приобретайте такой же

Если вы поставите к примеру датчик с меткой 04 вместо 01 – датчик работать не будет. Допускается такая замена: 01 на 03, 02 на 04 и наоборот.

Признаки неисправности датчика холостого хода (рхх)

К сожалению регулятор холостого хода не оснащён системой самодиагностики, поэтому ни бортовой компьютер (бк ), ни загорающийся чек эйндж не сообщит нам об этом. Но если у вас встречаются следующие проблемы, то датчик нужно проверить (Как проверить РХХ? ), почистить (Как почистит РХХ? ) отремонтировать (Как отремонтировать РХХ? ) или заменить (Как заменить датчик холостого хода? ) в случае неисправности.

1. Глохнет на холостом ходу.
2. Плавают обороты холостого хода.
3. При запуске холодного двигателя отсутствуют повышенные обороты.
4. Глохнет в момент снятия передачи на коробке.

В принципе все симптомы смерти РХХ схожи с симптомами ДПДЗ. Но отличие в том, что при смерти ДПДЗ ошибку покажет бортовой компьютер или загорится чек эйндж.

Сколько стоит датчик холостого хода?

Купить датчик холостого хода на ваз вы можете в любом магазине автозапчастей вашего города. Стоимость датчика составляет порядка 350 рублей. Остерегайтесь подделок.

Чистка ДХХ

Нельзя игнорировать такую элементарную процедуру как чистку — это может дать результат, так как иногда части изделия, контакты коксуются, покрываются грязью, маслом.

Что потребуется для чистки:

• очиститель (смазка) WD-40 или подобные чистящие средства для техники;
• вата, чистая ветошь, тампоны.

Чистка:

1. Датчик демонтируется полностью, с отсоединением колодки.
2. Тампон смачивается чистящей смесью. Можно также брызнуть аэрозолем на изделие.
3. Тщательно протирают контакты, иглу, а также места установки, особенно, если там обнаружено масло.

Перед установкой регулятор высушивается, измеряется выступ иглы из корпуса (норма — 23 мм).

Если у датчика неисправность электрической части — обмотки, электромотора, — то ремонт нецелесообразен или невозможен. Покупают новое изделие, тем более, что оно не слишком дорогое (в среднем 500–700 руб., можно найти и за 250–300 руб.).

Если проблема в колодке с проводами (можно купить новую), отошедших контактах или в загрязнении, тогда ремонт целесообразен. А также починка имеет смысл, если есть исправные части идентичного изделия — его можно разобрать и попробовать заменить эти детали. Но надо учесть, что обычно такое отремонтированное устройство чаще ломается и неудобства, причиненные этим, будут весьма неприятными, поэтому обычно выгоднее сразу купить новое изделие.

Выбираем регулятор на замену

На ВАЗ-2110 как с 8-клапанными, так и 16-клапанными инжекторными моторами используется датчик с каталожным номером 2112-1148300. Дополнительно в конце маркировки присутствует приставка, состоящая из двух цифр, к примеру, 01, 02, 03, 04. Этот индекс указывает на производителя регулятора (01 и 03 – «Пегас», 02 и 04 – КЗТА)

При выборе регулятора на замену обратите внимание на два нюанса – уплотнитель и высоту выступа иглы над корпусом. В заводских запчастях используется уплотнитель красного цвета, в подделках же используется резинотехнический элемент черного цвета. Высота выступа иглы над корпусом составляет 23 мм

Высота выступа иглы над корпусом составляет 23 мм.

Перед установкой нового регулятора рекомендуется уплотнительное кольцо промазать тонким слоем моторного масла, чтобы обеспечить плотную посадку детали в посадочное место и исключить вероятность подсасывания воздуха.

Диагностика и неисправности РХХ ВАЗ 2110

Поломки клапана холостого хода могут иметь как электрический, так и механический характер. К механическим относятся:

• закоксовывание канала холостого хода;
• появление нагара на конусном клапане;
• заедание штока конусного клапана;
• потеря пружиной клапана РХХ номинальной упругости;
• механические повреждения штока и конуса;
• износ, выработка конуса.

К поломкам электрического характера относят выход из строя обмоток шагового электродвигателя, отсутствие контакта на разъемах регулятора, некорректные команды системы управления двигателем (ЭБУ), обрыв или повреждение коммутационных проводов.

Как проверить датчик холостого хода ВАЗ 2110 своими руками

Схема проверки датчика холостого хода ВАЗ 2110

Ресурс регулятора холостых оборотов должен составлять не менее 100 тысяч км пробега. Тем не менее при использовании паршивого бензина и высоких нагрузках он может приказать долго жить гораздо раньше. Для проверки регулятора холостого хода нам пригодится мультиметр и стандартный набор инструментов. Проверку проводим строго в такой последовательности, чтобы избежать ошибок:

• Выключаем зажигание.
• Отключаем разъем жгута проводов от регулятора холостого хода, нажав на фиксатор.
• Включаем зажигание, измеряем мультиметром в режиме измерения напряжения данные между выводом 1 на колодке и массой.
• Измеряем напряжение на остальных трех выводах колодки. Показания мультиметра должны быть в пределах 0,4-12 В.
• Переключаем тестер в режим измерения сопротивления.
• Измеряем сопротивление между контактами 1-2 на датчике холостого хода и 3-4. Сопротивление должно быть от 40 до 80 Ом. Это контакты обмоток двух катушек шагового двигателя.

Если полученные показатели не соответствуют номиналам, заменяем регулятор или ищем обрыв в цепи его питания (в случае отсутствия напряжения на колодке).

Чистка и замена датчика холостого хода (РХХ) ВАЗ 2110

Чистка и проверка состояния регулятора обычно проводится на пробеге 15-20 тысяч км. Перед тем как почистить или заменить регулятор холостого хода на ВАЗ 2110 инжектор, необходимо в обязательном порядке выключить зажигание.

• Процедура пустяковая и занимает не более 15 минут, тем не менее зажигание необходимо отключить и снять контактную колодку с корпуса регулятора.
• РХХ крепится к дроссельному узлу двумя винтами, которые откручиваются отверткой с плоским шлицом (в некоторых исполнениях под крест).
• Аккуратно и плавно тянем на себя регулятор и вынимаем его из посадочного гнезда. Не забываем удалить уплотнительное кольцо.
• Оцениваем состояние седла конусного клапана в корпусе дросселя. С помощью проникающей смазки WD40 или аэрозоля-очистителя для карбюраторов чистим поверхность седла клапана в дроссельном корпусе.
• Подключаем разъем к регулятору. Включаем на несколько секунд зажигание, затем выключаем и снова включаем. Шток клапана сам выкрутится с помощью шагового двигателя. Выключаем зажигание.
• Тщательно чистим конус и шток с пружиной с помощью проникающей смазки ветошью.
• После очистки вставляем шток с пружиной на место, наживив резьбу, но полностью не закручиваем. Включаем зажигание, шаговый двигатель сработает и усадит шток на положенный ему 21 шаг.

Осталось установить все на место в обратном порядке, включить на несколько секунд зажигание, выключить его и снова включить. Можно запускать двигатель и тестировать систему холостого хода. Так же поступаем и при замене датчика холостого хода (РХХ) на ВАЗ 2110.

Выбираем РХХ на ВАЗ 2110, какой лучше

Неоригинальный РХХ (датчик холостого хода) ВАЗ 2110

Оригинальный датчик холостого хода имеет номер по каталогу 2112-1148300. Его цена порядка 170 гривен. В продаже существует около двух десятков регуляторов от разных производителей (все они, кстати, подходят и к Таврии, Ланосу, Сенсу Приоре и Калине), однако, по отзывам владельцев, наиболее точно и корректно работают следующие:

• регулятор CRB с каталожным номером 1309.2090/17059602, цена 150 гривен;
• подозрительный, но чуть дешевле Автотрейд с артикулом АТ17059602, цена 140 гривен;
• GM-овский регулятор Continental с артикулом 17059602, 180 гривен;
• польский FSO 17059602-FSO, цена 146 гривен;
• корейский KS 17059602/93744675, цена 165 гривен на 2019 год;
• самый дешевый, польский TackPart 17059602/93744675, около 100 гривен;
• корейский РХХ ANAM 17059602/93744675.

Неоригинальный регулятор холостого хода

По возможности публика рекомендует устанавливать родной ВАЗовский регулятор 2112-1148300, поскольку точность калибровки шагов у разных производителей может отличаться.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

• Плавающие обороты на холостом ходу;
• Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
• Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
• Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
• Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
5. Включите на несколько минут зажигание, а затем выключите его.
6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.
