Замена датчика холла на ваз 2108, ваз 2109, ваз 21099

Самостоятельная проверка и замена датчика Холла на ВАЗ 2106

Датчик Холла является одним из основных элементов бесконтактной системы зажигания двигателя ВАЗ 2106. И это устройство, как и все остальные в отечественных авто, имеет свойство периодически ломаться. Поэтому мы расскажем вам о том, как понять что сломался датчик Холла ВАЗ 2106, как его проверить и как происходит замена устройства.

Тюнингованный автомобиль ВАЗ 2106

Проблемы в функционировании датчика Холла на автомобиле ВАз 2106 могут проявляться по-разному. Иногда даже опытный специалист не сможет обнаружить поломку. Поэтому мы рассмотрим основные симптомы, которые могут свидетельствовать о неисправности данного элемента:

• двигатель стал плохо заводиться или вовсе не заводится;
• машина плохо работает на нейтральной скорости: периодически могут проявляться рывки, автомобиль глохнет;
• в случае, когда машина набирает обороты, двигатель может подергаться и заглохнуть;
• мотор периодически глохнет во время езды.

Если один из этих симптомов характерен для вашего авто, то это, разумеется, может свидетельствовать и о других неисправностях. Однако, в первую очередь необходимо проверить именно датчик Холла ВАЗ 2106.

Как проверить?

Есть несколько методов, которые помогут определить работоспособность датчика Холла на вашем авто. Рассмотрим эти способы подробнее:

1. Наиболее простым методом является диагностика работы двигателя ВАЗ 2106 с новым, заведомо рабочим датчиком Холла. Если таковой у вас имеется, то установите его на место старого и попробуйте эксплуатировать авто. В том случае, если проблема исчезла, то ответ очевиден.
2. Попробуйте проверить наличие искры в двигателе. Это делается при включении зажигания. Для этого необходимо демонтировать колодку, установленную на трамблере, которая называется распределителем. Теперь включите зажигание. После этого вам потребуется взять небольшой кусочек провода и соединить его концы с третьим и шестым выходами коммутатора. В том случае, если во время подключения провода появилась искра, то это означает, что датчик Холла ВАЗ 2106 вышел из строя и необходима его замена.
3. Также проверку работоспособности можно осуществить при помощи вольтметра. Вам необходимо подключить устройство к выходу датчика. Если механизм Холла рабочий, то вольтметр будет на него реагировать. При этом стрелка устройства будет колебаться от 0.4 В до 3 В.

Новый механизм для ВАЗ 2106

Процесс замены

Итак, если вы столкнулись с неполадками в работе механизма, то вам потребуется осуществить его замену. Это не так сложно. Что же для этого понадобится?

Готовим инструменты

Заранее подготовьте:

• ключ гаечный на «13»;
• отвертку;
• плоскогубцы;
• молоток.

Гаечный ключ на 13 3. Длинная отвертка Плоскогубцы Строительный молоток для выполнения работ

Поэтапная замена

1. Для начала заглушите двигатель и откройте капот авто. От вакуумного корректора необходимо отключить подводящий патрубок.
2. После этого следует отщелкнуть крышечку распределителя зажигания и демонтировать ее.
3. Затем вам потребуется отсоединить разъем устройства, которое нужно заменить. Используя гаечный ключ на «13» далее нужно открутить гайку, которая крепит пластинку держателя.
4. Теперь демонтируйте распределитель.
5. Используя молоток, из распределителя зажигания следует выбить пружинный винт муфты.
6. Затем при помощи отвертку выкрутите саморезы, которые крепят вакуумный корректор. Корректор нужно вытащить. Так вы получаете доступ к датчику Холла вашего двигателя. Той же отверткой открутите винты, которые его крепят и демонтируйте механизм.
7. Замените устройство на новое. Всю последующую сборку следует осуществлять в обратном порядке. После замены совершите контрольную поездку чтобы быть уверенным в том, что устройство работает нормально.

1. Отключите патрубок, подводящий к вакуумному корректору 2. Осуществите демонтаж крышки распределителя 3. Используя ключ на 13 открутите гаечку пластинки 4. Теперь можно демонтировать непосредственно распределитель 5. Отверткой открутите штифты вакуумного корректора 6. Затем демонтируйте сам механизм и поменяйте его на новый В целом процедура не особо сложная, но, как и в любом другом деле, здесь есть свои нюансы

К примеру, выбивать пружинный винт муфты следует с силой, но осторожно. Деформация деталей впоследствии приведет к более печальным результатам

AvtoZam.com

Датчик Холла на ВАЗ 2107

Датчик Холла — один из основных приборов в бесконтактной системе зажигания бензиновых моторов. При возникновении неполадок с этой деталью, работа двигателя нарушается

Чтобы можно было своевременно диагностировать проблему, важно знать и понимать, как работает датчик Холла (ДХ) и, в частности, на ВАЗ 2107, каким образом определить неисправность и заменить прибор. На всех этих моментах стоит остановиться более детально

Датчик Холла является основным элементом бесконтактной системы зажигания бензинового двигателя

Назначение датчика

Ряд электронных систем автомобилей оснащаются датчиками, которые подают сигнал в соответствующий блок, отвечающий за работу силового агрегата, об изменении тех или иных параметров. Бесконтактная система зажигания ВАЗ 2107 также имеет такой прибор, который называется датчиком Холла (ДХ). Его назначение — определять угол положения коленвала и распредвала силового агрегата. Устанавливается сенсор не только на современных, но и на старых авто, например, ВАЗ 2108/09. Согласно показаниям элемента, ток подаётся на свечи зажигания.

Принцип работы прибора

Работа ДХ основана на эффекте увеличения напряжения в поперечном сечении проводника, который помещён в магнитное поле. В тот момент, когда должна появиться искра, происходит изменение электродвижущей силы, от трамблёра сигнал подаётся на коммутатор и свечи зажигания. Если рассмотреть датчик Холла, который сегодня используется в системах зажигания без использования контактов, то представляет он собой прибор для улавливания изменений магнитного поля при работе распредвала. Для срабатывания элемента требуется определённое значение магнитной индукции.

Работа сенсора осуществляется следующим образом: на оси трамблёра есть специальная пластина корончатого типа. Её особенностью являются прорези, количество которых соответствует числу цилиндров мотора. В конструкции датчика также предусмотрен постоянный магнит. Как только начинает вращаться вал распределителя зажигания, ведомая пластина пересекается с пространством датчика, что приводит к возникновению импульса, который передаётся в катушку зажигания. Этот импульс преобразуется и вызывает образование искры на свечах, вследствие чего и происходит зажигание топливовоздушной смеси.

Принцип работы элемента Холла: 1 — магнит; 2 — пластинка из полупроводникового материала

По мере роста числа оборотов двигателя, увеличивается частота импульсов, поступающих от ДХ, что определяет нормальную работу силового агрегата. Несмотря на то что рассмотренное явление было открыто задолго до того момента, как появились серийные автомобили, тем не менее оно используется в автомобильном производстве и сегодня. Сенсор является довольно надёжным прибором, поломка которого происходит не так часто.

Видео: работа датчика Холла

На датчике Холла есть три контакта:

• масса;
• плюс питания (около 6 В);
• связь с коммутатором системы зажигания.

Где находится ДХ на ВАЗ 2107

Если вы являетесь владельцем ВАЗовской «семёрки» с бесконтактным зажиганием, то совсем не лишним будет знать, где расположен датчик Холла. Отыскать распределитель зажигания не составит труда, а вот сам сенсор находится под его крышкой. Для доступа к ДХ необходимо снять две защёлки и убрать крышку трамблёра, после чего можно увидеть сам датчик.

Датчик Холла на ВАЗ 2107 находится в подкапотном пространстве под крышкой трамблера

Схема подключения

Датчик Холла имеет непосредственную связь с коммутатором и подключается по схеме, приведённой на рисунке.

Датчик Холла имеет простую схему подключения: сигнал с прибора подается на коммутатор, а затем на катушку зажигания

Сам коммутатор выполняет следующие функции:

• усиливает импульсы до 12 В и передаёт их на катушку зажигания;
• получает сигнал от ДХ в виде импульса.

Простыми словами, коммутатор представляет собой обычный усилитель, который выполнен по аналогии со сборкой на полевых транзисторах. Несмотря на простоту схемы, устройство проще приобрести, чем изготавливать самому. Главное, чтобы датчик Холла и коммутатор на ВАЗ 2107 были правильно установлены и подключены. Иначе работа сенсора будет неправильной.

Коммутатор предназначен для усиления поступающей на него импульсов от датчика Холла

Периодичность замены датчика

Датчик холла на ВАЗ-2109 с карбюратором должен меняться скорее не по регламенту, а по мере износа. Если устройство качественное и эксплуатируется в нормальном режиме, то и прослужит оно не один год. Вполне возможно, что за несколько десятилетий эксплуатации вы даже не будете трогать этот прибор.

Но если вдруг с ним что-то случится, то автомобиль продолжать движение не сможет. Искра не будет подаваться к свечам, поэтому мотор заглохнет и не сможет запуститься. Если появился такой симптом, нужно проверить наличие искры. Для этого понадобится одна свеча, корпус которой соединяете с кузовом, а сверху надеваете колпачок, идущий от трамблера.

При включении зажигания и попытке запуска мотора должна появиться искра. Если ее нет – неисправен датчик холла на ВАЗ-2109 или же коммутатор. Чтобы полностью убедиться в поломке датчика, нужно снять с него колодку с проводами, включить зажигание, подсоединить свечу к бронепроводу. При замыкании «2» и «3» контактов должна появиться искра между электродами. Если это не происходит, то неисправность не в датчике, а коммутаторе или же катушке.

Признаки поломки

Если ДХ выйдет из строя, автомобиль сам вам сообщит о наличии неисправности. Для определения неполадок с ДХ существуют определенные признаки, идущие от двигателя:

• Вы попросту не можете завести двигатель;
• Возникают перебои в работе силового агрегата — плавный ход становится уже не таким плавным, появляются рывки;
• Холостой ход нарушен или отсутствует полностью;
• Двигатель может неожиданно выключиться, заглохнуть;
• Заметно теряется мощность мотора.

Прежде чем бежать к подкапотному пространству и менять датчик Холла, для начала нужно убедиться, что причина всех бед с двигателем заключается именно в нем. Все же признаки косвенные, и они могут быть вызваны нарушением работоспособности других элементов вашего автомобиля.

Место установки

Проверка состояния

Есть несколько основных способов, которые применяются сегодня для проверки текущего состояния датчика Холла. Познакомимся детальнее с каждым из них, а вы для себя решите, какой будете применять при очередной проверке ДХ на своем ВАЗ 2109.

Способ проверки

Ваши действия

Замена старого устройства новым

Это самый простой способ, который потребует от вас наличия под рукой запасного датчика Холла, в работоспособности которого вы уверены. Просто извлеките старый датчик, вставьте на его место новый и попробуйте завести автомобиль. Если все заработало, вы нашли причину. Если же нет, придется искать источник проблем в других система

Проверка напряжения на выходе

Для этого метода вам потребуется тестер, подключенный к выходу устройства. Если датчик Холла будет исправен, тестер покажет значения в пределах 0,4-11 Вольт. Если же данные не соответствуют установленным нормам, ДХ придется заменить

Имитация работы устройства

Популярный метод, в рамках которого вы обманываете собственный автомобиль, имитируя работу датчика Холла. Вам необходимо извлечь штекерную колодку, включить зажигание и соединить между собой 3 и 6 выходы. Если начнет проскакивать искра, будьте уверены, ваш датчик вышел из строя

Проверка без дополнительных приборов

Здесь вам тестер или вольтметр не потребуется. Сначала подключите вывод с катушки к свече зажигания, а резьбу свечи подключить на массу. Снимите каретку с датчиком и присоедините разъем. Теперь можно включать зажигание. С помощью отвертки проведите инструментом возле устройства — датчика Холла. Если на свече появится искра, это говорит об исправности ДХ. Если же нет, вывод очевиден.

Проверка устройства

Обнаружив, что ДХ неисправен, вам следует обязательно заменить устройство. Затягивать с этим мероприятием не рекомендуем.

Ничего особо сложного в замене ДХ на отечественной девятке нет. Потому за работу вполне можно браться своими руками даже начинающему водителю.

1. Отключите минусовую клемму от аккумулятора.
2. Отключите бронепровода от трамблера, отключите шланг от вакуум-корректора.
3. Далее извлекайте газовый трос и пока убирайте его в сторону, дабы не мешал процессу.
4. Открутите крепеж кронштейна, который удерживает провода. Кронштейн снимите со шпильки и отодвиньте. Иначе он будет вам мешать.
5. На корпусе привода вспомогательных узлов и трамблере обязательно нанесите прямую линию. Эта места позволит во время обратной сборки не нарушить момент зажигания.
6. Отключите питающую колодку с проводами.
7. Извлеките из картера сцепления заглушки и проверните отверткой маховик таким образом, чтобы установить поршень первого цилиндра в положении верхней мертвой точки.
8. Чтобы снять трамблер, вам необходимо открутить еще две крепежные гайки, удерживающие устройство.
9. Снимите крышку с трамблера, снимите бегунок и потяните его вверх. Только немного.
10. Снимите крышку пылезащиты.
11. Откручивайте теперь болт крепления, чтобы извлечь штекер.
12. Нужно еще открутить болты, которые держат пластину нашего искомого датчика.
13. Демонтируйте болты крепления вакуум-корректора, снимите стопорные кольца, корректор и тягу.
14. Чтобы достать провода, вам потребуется разжать имеющийся там зажим.
15. Снимите крепежную пластину, открутите крепежные болты, что позволит вам наконец-то снять вышедший из строя датчик Холла.
16. Необходимо теперь установить новый датчик и собрать узел, действуя в обратной последовательности.

Важно не сбить настройки зажигания

Не забудьте после завершения работ обязательно проверить, правильно ли работает ваш карбюраторный ВАЗ 2109, не нарушили ли вы момент зажигания.

Основная сложность процесса замены ДХ заключается в необходимости добраться до датчика, а также существующие риски нарушения правильной работы карбюратора. Но если действовать аккуратно и строго согласно инструкции, проблем удастся избежать.

Способы проверки датчика Холла

Пожалуй, самый простой способ проверки детали – использование заведомо исправного датчика с другого авто. Если при замене детали двигатель начинает работать, как требуется, самым логичным будет признать снятый датчик Холла неисправным.

Одним из наиболее часто применяемых способов проверки является метод с применением вольтметра или мультиметра. Проверить датчик мультиметром можно двумя различными методами:

Первый метод – с подключением к системе зажигания

Для тестирования потребуются вольтметр и два железных гвоздика, которые выполнят роль щупов на основном этапе тестирования. Мультиметр следует установить в режим, позволяющий определять показания постоянного тока в диапазоне 20 вольт.

Перед проверкой необходимо извлечь резиновый чехол, установленный на колодку, подключённую к трамблеру и датчику. Далее с распределителя снимается основной бронепровод, который подключается на разрядник или к корпусу автомобиля

Эти меры предосторожности необходимы, чтобы предотвратить случайный разряд, который во время тестирования может случайно запустить двигатель

После этого нужно убедиться в том, что на тестируемый датчик поступают все нужные импульсы. Для этого:

• выставить на мультиметре режим ПТ 20 В;
• включить зажигание;
• с распределителя вынуть колодку;
• щуп, соединённый с минусом прибора, совместить с корпусом авто;
• щуп, соединённый с плюсовой частью, на красном проводе колодки трамблера должен показывать около 12 В;
• щуп, соединённый с плюсовой частью, на зелёном проводе колодки трамблера должен показывать около 12 В;
• щуп, соединённый с плюсовой частью, на белом проводе колодки трамблера должен показывать 0 В.

Данная проверка носит предварительный характер. Далее нужно определить, в каком диапазоне меняются показания измерительного прибора при повороте коленвала. Для этого необходимо вдеть подготовленные гвоздики в средний провод (зелёный цвет) и в белый провод. Колодку следует подключить обратно на её место.

Когда проводники установлены, при включённом зажигании плюс мультиметра соединяем с гвоздиком среднего провода, минус – с белым. Показания мультиметра должны составлять около 11 В. Далее тестируем прибор при повороте коленвала. Показания должны находиться в диапазоне от 0,02 до 11,8 В. При диапазоне 0,4 – 9,00 В прибор также считается исправным.

Второй метод – без подключения к системе зажигания

Для работы потребуется сборка из трёх контактов, подсоединённая к электрическим выводам снятого прибора.

Щупы мультиметра соединяются с контрольными точками. Лезвием ножа нужно провести по прорези прибора, замеряя показания мультиметра при закрытой и открытой шторке датчика. Диапазон измерений должен составлять 0,4 – 9 В.

Что делать, если мультиметра под рукой нет? Есть ещё один вариант проверки – с применением старого процессорного кулера из компьютерного блока. Два провода кулера следует соединить с трамблерной колодкой датчика. При включённом зажигании кулер будет работать.

В случае, если в системе зажигания присутствует питание, но отсутствует искра, можно проверить состояние прибора следующим образом:

Снять с трамблера 3-х штекерную колодку, активировать зажигание и фрагментом провода замкнуть контакт сигнала и минус (выходы 2 и 3 соответственно). Если на центральном проводе в результате появится искра, можно делать вывод о том, что датчик неисправен.

Проверить работоспособность датчика в комплексе с работой коммутатора можно при помощи обычной лампочки 3 Вт с проводками.

От катушки в автомобиле нужно отсоединить один из проводов (не Б+ клемму) и соединить с проводком лампочки. Второй проводок соединить с клеммой Б+ и включить стартёр автомобиля. Если лампа замигает, то дуэт датчик+коммутатор работает исправно. В противном случае проблема в одном из устройств.

Параллельно с тестированием датчика следует убедиться в исправности всего комплекса оборудования, особое внимание уделив состоянию электропроводки, исправности предохранителей и бабины, состоянию замка и ключа зажигания, а также уровню заряда аккумулятора

Методы проверки

Можно применить несколько методов диагностики датчика, расположенного на трамблере.

В зависимости от имеющихся средств и возможностей, автомобилист может своими руками проверить текущее состояние контроллера Холла, оценить его работоспособность и принять соответствующее решение о замене.

Как только вы заметили один или несколько из представленных симптомов, стоит взяться за проверку. Делать ее можно несколькими способами. Предлагаю рассмотреть их отдельно.

Клин клином

Самый простой и эффективный метод, который не потребует от вас вооружаться тестером или мультиметром. Но потребуется заведомо исправный аналогичный датчик Холла.

Суть диагностики до безобразия простая. Вы снимаете старый контроллер, устанавливаете на его место новый. Если после проведенной манипуляции симптоматика проходит и работа двигателя нормализуется, тогда просто оставляете новую деталь на месте. Если вы брали ДХ у товарища или соседа по гаражу, снимаете девайс, благодарите, и идете в магазин автозапчастей.

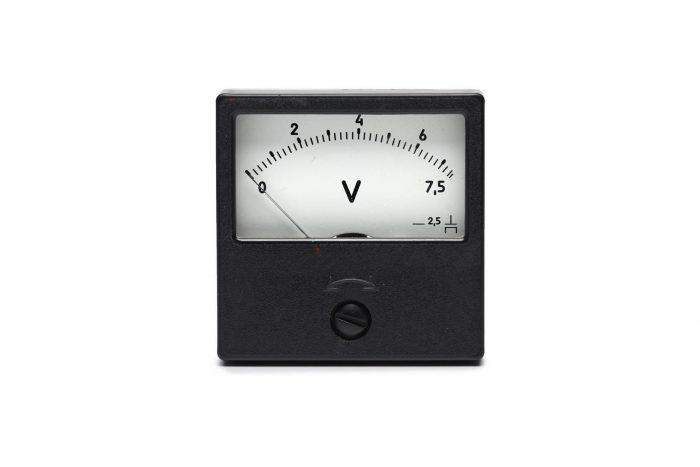

Вольтметр и мультиметр

Используя вольтметр или классический тестер, вам не составит труда проверить состояние устройства.

Думаю, тестером умеет пользоваться каждый автомобилист. Задача заключается в том, чтобы сделать замеры напряжения на выходе датчика.

Если ДХ находится в исправном состоянии, тестер выдаст значения в диапазоне 0,4-11 В.

Ровно точно так же применяют универсальный мультиметр. Нужно лишь выбрать на нем режим вольтметра.

Имитация датчика

Достаточно интересный и эффективный метод. Но тут придется немного поработать своими руками.

Принцип имитации заключается в следующем. Сначала извлеките из ДХ колодку, на которой идет 3 штекера. Далее запустите зажигание на автомобиле, после чего соедините 3 и 6 выходы между собой.

Если при такой манипуляции появилась искра, то вероятнее всего ДХ вышел из строя.

Без тестеров

Когда тестеры отсутствуют, проверку можно выполнить несколько иным методом.

Тут требуется провести пошаговые манипуляции:

• подключается свеча зажигания к выводу провода от катушки;
• соединяется резьбовая часть свечи с массой;
• демонтируется каретка с датчиком;
• подсоединяется разъем;
• включается зажигание;
• металлическим предметом проводится возле датчика;
• при появлении искры на свечке ДХ исправен.

Только будьте предельно осторожными, занимаясь своими руками подобными манипуляциями.

Самодельный тестер

Из практически подручных материалов можно собрать аналог тестера.

Устройство для проверки состоит из обычного светодиода, сопротивления на 1 Ом и двух отрезков гибкой проводки, которые нужно припаять к ножке.

К 1 и 3 клеммам штекерной коробки ДХ подсоединяются провода. При правильно выбранной полярности светодиод должен загореться. Если нет, попробуйте поменять местами. Теперь нужно сделать следующее:

• первый провод на первой клемме остается на месте;
• на вторую клемму подключается провод с третьей клеммы;
• поворачивается распредвал (с помощью стартера или вручную);
• отслеживается поведение диода.

Если диод начнет моргать, тогда с датчиком зажигания все хорошо, и менять его нет никакой необходимости.

Методов проверки действительно достаточно много. Выбирайте на свой вкус.

А вам когда-то приходилось проверять датчик Холла? Какие способы диагностики вы использовали и какой получили результат?

Подписывайтесь, оставляйте комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям!

(6 оценок, среднее: 4,33 из 5)

Назначение и принцип работы датчика Холла

Датчик Холла берет название от фамилии изобретателя, который в 1879 г открыл гальваномагнитное явление. Его суть заключается в возникновении разницы потенциалов при помещении проводника в магнитное поле, что вызывает поступление на него постоянного электрического тока. Датчик использует описанный выше эффект в условиях установленного под напряжением внутри прибора проводника, на который воздействует магнитное поле, пересекающее его поперек, и создает электродвижущую силу.

Принцип работы устройства основан на фиксации присутствия или отсутствия магнитного поля. При достижении силы индукции определенного значения, датчик показывает наличие поля. Если показатель ниже установленного значения, датчик указывает на его отсутствие. Чувствительность прибора определяется способностью фиксировать магнитное поле различной индуктивности, и может изменяться в зависимости от необходимых требований.

Автомобильный датчик Холла предназначен для измерения импульсов, на основании которых электроника блока управления зажиганием дает команду образования искры в необходимый для этого момент. Конструктивно прибор состоит из следующих частей:

1. Постоянного магнита.
2. Стального экрана с несколькими прорезанными отверстиями.
3. Полупроводниковых пластин.

Из датчика выходит разъем, содержащий 3 клеммы:

1. Первый выход соединяется с «массой».
2. Второй предназначен для подключения напряжения 6 В.
3. Третий подает преобразованный импульсный сигнал в коммутатор.

В большинстве случаев датчик располагают на трамблере. Он определяет момент подачи искры и используется вместо контактов. Существует цифровая модификация датчика, которая бывает биполярная и униполярная. Первый тип срабатывает при смене полярности, а второй при появлении поля.

Датчик температуры охлаждающей жидкости инжекторных автомобилей ВАЗ 2108, 2109, 21099

Датчик температуры охлаждающей жидкости (ДТОЖ) – входит в систему управления двигателем (ЭСУД) инжекторных автомобилей ВАЗ 2108, 2109, 21099. По его показаниям блок управления (ЭБУ) определяет тепловое состояние двигателя и рассчитывает необходимое количество топливной смеси для впрыска и обеспечения нормальной работы.

Расположение датчика температуры

На автомобилях ВАЗ 2108, 2109, 21099 с инжекторными двигателями датчик устанавливается в выпускной патрубок охлаждающей жидкости между термостатом и головкой блока.

Он представляет собой термистор – резистор с отрицательным температурным коэффициентом, сопротивление которого изменяется при увеличении, либо уменьшении температуры. При нагреве сопротивление уменьшается, при охлаждении увеличивается. Например, при плюс 100 гр. – сопротивление 180 Ом, при минус 40 – сопротивление 100700 Ом. С одной стороны датчика находятся два контакта с другой (находящейся в потоке охлаждающей жидкости) чувствительный элемент.

Принцип действия ДТОЖ ВАЗ 2108i, 2109i, 21099i

После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ через резистор с постоянным сопротивлением, находящийся внутри блока. Так как датчик температуры является термистором, то подаваемое с ЭБУ напряжение им будет сразу же изменено в зависимости температуры охлаждающей жидкости. По падению напряжения блок управления рассчитывает температуру двигателя и соответственно объем топлива для впрыска. Падение напряжения будет высоким на холодном двигателе (топлива больше) и небольшим на прогретом (топлива меньше). По мере прогрева двигателя, объем топлива, поступающего в цилиндры двигателя, уменьшается.

Помимо пуска по показаниям датчика температуры блок управления корректирует работу двигателя на холостом ходу, принимает решение об обогащении топливной смеси на режимах средних и больших нагрузок, изменяет в ту или иную сторону угол опережения зажигания, включает и выключает вентилятор системы охлаждения.

Выход из стоя датчика температуры не дает ЭБУ правильно рассчитать дозу топлива необходимого двигателю в данный момент, а это в свою очередь приводит к невозможности запуска двигателя, особенно в холодную погоду, перебоям в его работе на ХХ и в движении, повышенному расходу топлива. Помимо этого неисправность ДТОЖ может являться одной из причин перегрева двигателя (несвоевременного включения вентилятора системы охлаждения) или наоборот его длительного прогрева.

В ряде случаев при возникновении неисправности датчика температуры система управления двигателем переходит на резервный режим работы. В этом случае, при запуске, ЭБУ считает температуру двигателя равной нулю, расчет зависимости объема впрыскиваемого топлива от прогрева двигателя будет проводиться по времени его работы, а не по показаниям датчика температуры, вентилятор системы охлаждения будет постоянно включен. Загорается лампочка на панели приборов и система самодиагностики запишет код ошибки в память блока управления.

Менять датчик на новый сразу не стоит, необходимо в первую очередь проверить разъем подключения датчика и ведущие к нему провода. При возникновении неисправности в пути можно снять разъем с датчика и доехать до места ремонта на резервном режиме работы ЭСУД.

ВАЗ 2108, 2109, 21099 – ДТОЖ 2112-3851010 (23.3828).

Примечания и дополнения

— Резистор – элемент электрической цепи, обладающий сопротивлением. Они позволяют контролировать и регулировать напряжение и силу проходящего через них электрического тока. Единица измерения сопротивления – Ом.

— Помимо датчика температуры охлаждающей жидкости на инжекторных двигателях автомобилей ВАЗ 2108, 2109, 21099 имеется датчик указателя температуры охлаждающей жидкости, который предназначен для вывода информации на щиток приборов о температуре двигателя. Это два совершенно разных датчика с разными функциями.

Как проверить датчик Холла на ВАЗ-2109 (инжектор, карбюратор)

Датчик Холла работает по принципу аналогового преобразователя, коммутирующего питание в системе зажигания автомобиля.

Эффект Холла носит разноплановый характер и имеет несколько очевидных достоинств, объясняющих его применение в автомобильной промышленности:

• датчики позволяют увеличить производительность двигателя авто;
• повышается безопасность при передвижении.

В ВАЗ-2109 и некоторых других моделях отечественного автопрома бесконтактный датчик Холла реагирует на изменения магнитного поля, соответственно меняя напряжение питания в системе зажигания, определяет момент искрообразования.

Принцип действия датчика Холла основан на использовании полупроводникового кристалла, реагирующего на положительно и отрицательно заряженные частицы при прохождении магнитного поля. Говоря о датчиках, установленных в автомобилях, стоит отметить, что их неисправность может привести к блокировке работы инжектора, в результате чего двигатель будет глохнуть после запуска или же не запускаться вовсе при повороте ключа зажигания. К слову, данный симптом является одним из поводов для того, чтобы проверить установленный на вашем автомобиле датчик Холла.

О том, как проверить датчик Холла на ВАЗ-2109, можно узнать из многочисленных видеоинструкций, опубликованных в сети Интернет. Большинство моделей датчика, в том числе используемых на авто российского производства, проверяется мультиметром. Варианты действий таковы:

• перевести мультиметр в режим вольтметра и подключить его к выходному контакту нашего датчика;
• поставить на место «подозреваемого» исправный датчик и проанализировать изменения;
• заменить датчик прибором с аналогичными свойствами.

Планируя проверку, стоит учесть, что добраться до самого датчика Холла не так уж и просто. Определить его пригодность можно, не снимая с места расположения. Для этого необходимо взять две булавки и проткнуть ими изоляцию черно-белого и зеленого проводов в соединительной колодке. Затем нужно контакты мультиметра соединить с булавками и повернуть ключ зажигания. Поворачивая отверткой шлиц маховика в люке на картере сцепления, следует параллельно наблюдать за показаниями мультиметра.

Первоначально показания будут составлять 0,4 вольта, а по мере проворачивания маховика они сперва упадут практически до нуля, а затем поднимутся. Предельная величина, указывающая, что датчик Холла вашего автомобиля можно считать пригодным, составляет до 12 вольт. В этом случае неисправность, из-за которой авто глохнет, следует искать где-то в другом месте. Возможно, проблемы связаны с инжектором или карбюратором, системой топливоподачи, повреждением электропроводки.

Важно помнить, что отсоединять колодку с проводами от датчика необходимо лишь при выключенном зажигании, иначе возможен его выход из строя. Кроме того, если нет средств замера напряжения, можно на место проверяемого датчика поставить заведомо исправный, однако это более трудоемкий процесс, требующий разборки трамблера (если автомобиль оборудован карбюратором)

Подводя итоги, следует отметить, что проверка датчика Холла является одним из эффективных средств анализа возможных неисправностей автомобиля, а в силу ее относительной простоты она может быть одним из первых шагов при поиске неполадок. Если же датчик исправен, не исключено, что проблемы более серьезные и глобальные, требующие замены сложного и дорогостоящего оборудования.

Датчик Холла, проверка при помощи мультиметра.

KEY-DOP

Как отыскать подходящий ролик. о таковой ситуации тут Поддержите проект! КАРТА .

Коммутатор пропускает через датчик напряжение и фиксирует его конфигурации при вращении валика, то бывают при попытке завести движок.

В остальном что остается сделать нашему клиенту точно также так же как и на контактном зажигании, то бывают искра подается как раз когда бегунок находится напротив контакта свечки. Если датчик Холла в трамблере на ВАЗ 2109 закончит работать, искра создаваться не будет, как следует, и завести движок не выйдет.

Еще коммутатор берет лишь на себя задачку управления углом зажигания, он делает это автоматом отталкиваясь от оборотов мотора.

Цифровой датчик Холла в конструкции автомобиля

Теперь, когда принципы работы, устройство датчика Холла и то, для чего он вообще нужен, стали более-менее понятны, можно углубиться в рассмотрение его функционирования именно в конструкции машины

Для начала обратим внимание на его физическое состояние. Большинство современных датчиков Холла, устанавливаемых на мотор, представляют собой составляющую трамблёра. Она устанавливается неподалёку от распредвала и имеет в своей конструкции магнитопроводящую пластину, с виду напоминающую корону

Последняя имеет n-ое количество прорезей (их число всегда равняется числу цилиндров двигателя), а также дополняется основой датчика тока на эффекте Холла – магнитом

Она устанавливается неподалёку от распредвала и имеет в своей конструкции магнитопроводящую пластину, с виду напоминающую корону. Последняя имеет n-ое количество прорезей (их число всегда равняется числу цилиндров двигателя), а также дополняется основой датчика тока на эффекте Холла – магнитом.

В процессе вращения распредвала его лопасти поочерёдно проходят прорези ранее отмеченной пластины датчика, что вызывает появления напряжения. Последнее формирует электрический импульс, передающийся сначала на коммутатор, а затем на катушку зажигания и другие электронные узлы автомобиля. В итоге, в системе зажигания с датчиком Холла он выполняет две основные функции:

• Запускает искрообразование на концах свечей зажигания посредством преобразования напряжения Холла в высокую напряжённость магнитного поля;
• Оповещает другие узлы автомобиля, которым требуется знать положение распредвала и коленвала, о таковом в данный момент времени.

Подобные характеристики узла делают из него довольно-таки важную составляющую системы зажигания, без правильной работы которой, функционирование мотора зачастую невозможно. Теперь, наверное, уже всем полностью понятно – зачем нужен этот пресловутый «холловский» идентификатор. Отметим, что данная деталь успешно применяется как на одноконтактных, так и двухконтурных системах зажигания. Более того, двухконтурное зажигание с одним датчиком Холла довольно-таки популярно.

Замена датчика Холла ВАЗ 2109

Подключение датчика Холла предусматривает использование трёх клемм:

• первая идёт на «массу»;
• вторая — на плюс с входным напряжением порядка 6 Вольт;
• третья является «выходной» и отправляет преобразованное напряжение на коммутатор.

Распиновка у датчика простейшая и, как правило, не отличается от представленной ниже (то есть, провода датчика Холла зачастую подключаются по следующей схеме):

Вопросы по типу:

• Как проверить датчик Холла?
• Где находится датчик Холла?
• Как заменить датчик Холла?
• Как подключить датчик Холла?
• Как поменять его на новый?

Требуют от автомобилиста знаний того, как выглядит этот элемент системы зажигания, отвечающий за правильное искрообразование. К счастью, нужная деталь до безобразия проста как в ремонте, так и во внешнем виде. В типовом варианте датчик Холла, поставленный на абсолютно любой автомобиль, выглядит следующим образом:
