Датчик дроссельной заслонки на ваз 2110

Неисправности

Есть несколько характерных признаков неисправностей, за счет которых можно обнаружить, что с регулятором дроссельной заслонки возникли проблемы.

• Высокие показатели холостого хода;
• При выключении передачи двигатель может заглохнуть;
• Когда автомобиль набирает обороты, машину дергает, чувствуются рывки;
• Динамика разгона существенно ухудшается;
• Возникают плавающие обороты на холостом ходу.

Следует отметить, что подобные признаки могут быть характерными и при выходе из строя других узлов — регулятора холостого хода или модуля зажигания, например. Потому предварительно нужно проверить ДПДЗ.

Проверка состояния регулятора

Далее поговорим о том, как можно проверить данный датчик заслонки дросселя. Мероприятие необходимое, поскольку оно позволяет понять, действительно ли все беды из-за него, либо проблемы возникли по причине отказа других элементов вашего автомобиля.

Не редко начинающие автовладельцы делают поспешные выводы, опираясь на первичные признаки поломки. Отсюда лишние ремонтные работы, затраты.

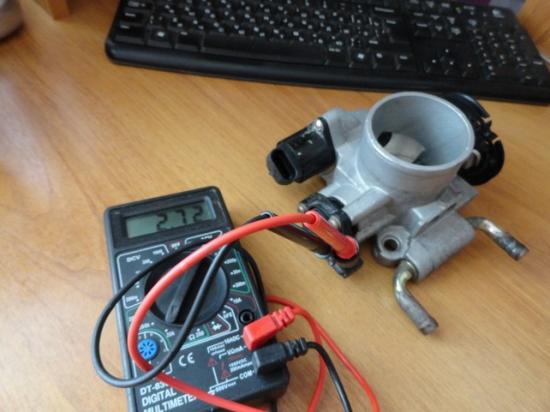

Для проверки текущего состояния датчика положения дроссельной заслонки вам необходимо:

• Измерить показатели напряжение на выходе ползунка, включив при этом зажигание и разомкнув контакты холостого хода;
• Если проверка показывает, что напряжение составляет более 0,7 вольт, тогда датчик действительно вышел из строя;
• Откройте заслонку полностью. В нормальном состоянии показатели напряжения должны составлять не больше 4 вольт;
• Замерьте переменный резистор на сопротивление;
• Для этого подключается омметр или мультиметр в режиме омметра на питание и на выход;
• Медленно начинайте поворачивать дроссельную заслонку;
• Параллельно следите за показаниями на приборе;
• Если по мере открытия заслонки сопротивление так же медленно меняется, тогда агрегат работает исправно.

Если вы обнаружили в ходе проверки, что датчик неисправен, его нужно только заменить. Ремонту он не подлежит.

Резистивный слой, по которому передвигается ползунок, под действием силы трения стирается со временем. Из-за этого регулятор начинает выдавать неправильные данные, изменяются характеристики подаваемой смеси, ухудшается работа двигателя.

На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на станцию технического обслуживания. Все можно сделать своими руками, качество от этого не пострадает.

Для демонтажа датчика положения дросселя сначала его нужно отыскать.
Как мы уже отмечали, располагается искомый агрегат сбоку дроссельного патрубка на оси дроссельной заслонки.
Отыскав элемент, возьмите в руки фигурную отвертку.
С помощью этого нехитрого инструмента открутите пару болтов, которые удерживают устройство.
Обратите особое внимание на прокладку, которая имеется в наличии под старым регулятором. Использовать ее повторно не рекомендуем, лучше сразу купить новую

Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность. Придется заново проводить работы.
Никаких настроек выполнять после замены не нужно.
Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Чистка дроссельной заслонки – когда приступать?

Для каждого владельца ВАЗ 2110 рано или поздно наступает момент, когда необходимо самостоятельно произвести чистку дроссельной заслонки. Одним из характерных признаков ее загрязнения является нестабильная работа двигателя. На холостом ходу двигатель может работать неравномерно, в некоторых случаях и вовсе глохнуть. При попытках завести мотор могут возникать задержки.

При нормальной работе двигателя количество оборотов на тахометре в рабочем режиме должно быть 900 об/мин, значение должно быть стабильным. Плавающие на тахометре обороты, непривычные звуки из выхлопной трубы – все это тоже признаки загрязненного клапана. При движении автомобиля на большой скорости заметно увеличится расход топлива, при движении на низкой скорости возможны подергивания. В обоих случаях двигатель автомобиля будет работать в нагрузку.

Заслонка загрязняется из-за масляной пыли и различных газов. Они оседают на клапане дроссельной заслонки – увидеть их можно невооруженным глазом. Поскольку тип устройства дроссельной заслонки не сложный, потом можно сделать чистку самостоятельно, не покидая пределы гаража. Для чистки заслонки ВАЗ 2110 необходим стандартный набор инструментов, а также любое средство для чистки инжектора или карбюратора – по своим химическим свойствам все они подходят для этой задачи.

В сервисной книге автомобиля указано проводить чистку заслонки один раз на 35 000 км. Как показывает практика, данное действие лучше выполнять чаще, минимум один раз на 15 000–20 000 км. Чистка дроссельной заслонки не заберет у вас много времени, зато значительно увеличит мощность двигателя. Опытные водители постоянно следят за состоянием клапана, и даже если проблем в работе двигателя не наблюдается, удаляют отложения на поверхности заслонки.

Принцип работы датчика

Чтобы проще было понять схему его работы, именно так и представим его, как переменный резистор, закрепленный на оси дроссельной заслонки подвижной частью. На датчик постоянно подается напряжение, а в зависимости от положения заслонки, меняется и положение датчика, а, следовательно, меняется и его сопротивление. Он подает импульс на электронный блок управления, тот в свою очередь по показаниям датчика выстраивает рецепт подачи топлива в камеру сгорания — количество топлива, количество воздуха, угол опережения зажигания, открытие или закрытие рециркуляционного клапана отработанных газов. Словом, на основе показания этого маленького датчика, готовится весь план управления двигателем на ближайших несколько секунд.

Независимо от типа датчика, предел напряжения его работы колеблется в пределах 0,5-5 вольт, в зависимости от модели двигателя. В инжекторных автомобилях ВАЗ 2110, 2112, Приора, Калина, используется рабочий диапазон от 0,7 до 4 вольт. То есть при полном закрытии дроссельной заслонки импульс на выходе датчика составляет 0,7 вольт, а при полностью открытой — 4 вольта. У других автомобилей характеристики напряжения могут быть другие, но суть работы датчика от этого не меняется.

Датчик положения дроссельной заслонки (ДПДЗ). Замена ДПДЗ

Благодаря тому, что в нашем веке автомобили оснащены инжекторными двигателями и имеют, так сказать, мозги. Они оснащены множеством различных датчиков, которые отвечают за большинство процессов. Это конечно очень хорошо и удобно, НО… При выходе из строя хотя бы одного, нарушается работа всего автомобиля, а именно это отражается на: расходе, мощности, динамике и т.п. В этом разделе мы рассмотрим, что же такое датчик положения дроссельной заслонки (ДПДЗ), как он выглядит, за что отвечает и как его поменять (в этом нет ничего сложного).

Вид датчика и его функции. Итак, данный датчик представлен на фото:

Для чего нужен ДПДЗ? Тут все просто, нужен он для того, чтобы управлять форсунками (подавать больше или меньше топлива), в зависимости от того на сколько открыта дроссельная заслонка.

Как и все части автомобиля, данный датчик имеет срок службы и имеет свойство выходить из строя. Конечно же, можно обратиться к в автомастерскую, и отдать лишних денег. А вообще замена ДПДЗ не сложное занятие и все сделать самому, при наличии всех инструментов вы потратите максимум 5 минут.

Этот датчик можно отнести к переменным резисторам – он имеет три контакта: 1) Питание (5 В) 2) Масса 3) Контроллер

Утапливая педаль газа, ДПДЗ смотрит на выходное напряжение и определяется с качеством смеси, учитывая при этом положение ДЗ (угол).

При выходе из строя этого датчика, его обязанности берет на себя датчик массового расхода воздуха.

Неисправности ДПДЗ. 1) Первым делом, что вы можете ощутить при поломке ДПДЗ – это плавание оборотов. Причем бывают такие ситуации, когда двигатель работает стабильно, а потом ни с того ни с сего начинает газовать (даже при прогреве авто). 2) Следующая неприятность – дергание автомобиля при старте или же при низких оборотах двигателя. Причем, на 1500 оборотах уже нужно переходить на пониженную передачу, иначе, такое впечатление, что авто сейчас заглохнет. 3) Динамика оставляет желать лучшего (ну тут не надо ничего описывать, я думаю, вы сами по своему автомобилю почувствуете). 4) Когда двигаетесь на скорости и выключаете передачу, двигатель может глохнуть (не очень частое явление, но пару раз на 100 км случается, а то и чаще). 5) Загорается чек 6) Увеличивается расход (если при нормальном функционировании автомобиля средний расход на ВАЗ 2110 7-7,5 л, то при неработающем датчике доходит до 10 л).

Думаю, с гадостями разобрались. Теперь перейдем к диагностике датчика, ведь вышеперечисленные вещи могут случаться и по другим поводам. Первым делом померяйте напряжение на выходе ползунка (зажигание при этом должно быть включено). Для этого вольтметр подкидываем к контакту ползунка и к минусу. На неисправность датчика будет указывать напряжение больше 0,7 вольт. Все это мы проделываем на холостых оборотах. Для убедительности можете открыть заслонку полностью («газонуть»), на выходе напряжение должно быть меньше 4 вольт. Плюс к этому можно проверить сопротивление. Воспользуемся омметром, подкидываем к выходу и к питанию. Если медленно менять угол поворота дроссельной заслонки, также плавно должно меняться и сопротивление. Если вами выявлен один из пунктов неисправностей, то нужна замена ДПДЗ. Стоит он не дорого: 150-400 рублей, в зависимости от фирмы и качества, я бы экономить не советовал.

Замена датчика. Думаю замена ДПДЗ под силу даже новичкам-автолюбителям, ведь все что требуется – открутить 2 болта. Тут может понадобится отвертка с короткой ручкой, с длинной будет не удобно – не подлезешь.

Откручиваем болты, снимаем датчик, обратите внимание, там стоит прокладка. При замене датчика ее тоже лучше заменить

Одеваем прокладку. Ставим новый датчик на место (тут ничего не перепутаешь). Затягиваем болты до конца, только сильно не геройствуем, так как датчик наш пластмассовый и может лопнуть.

Защелкиваем колодку жгута проводов. Все, ремонт окончен, ничего дополнительно настраивать не нужно. Единственное НО. Если при поломке у вас загорелся чек, то во время замены ДПДЗ нужно сбросить ошибку, иначе датчик может продолжать неправильно работать (так как данная ошибка сохранена в мозгах). Однако не спешите мчаться на компьютерную диагностику. Все гораздо проще. Вы можете сбросить ошибку чек сами.

(голосов: 3, в среднем: 5,00 из 5)

Экспертиза датчиков положения дроссельной заслонки. Мильон терзаний

Поэтому лишний раз поинтересоваться их реальным качеством очень даже интересно. Объектом очередной мини-экспертизы стали бесконтактные «дэ-пэ-дэ-зэ» для автомобилей ВАЗ — три бренда по три штуки каждого.

То, что все датчики будут работать, особых сомнений не вызывало. Другое дело — насколько точно и как долго. Чтобы узнать об этом побольше, мы отдали купленные изделия в испытательный на ресурсные испытания. Суть их в том, чтобы заставить каждый датчик повернуться туда-сюда миллион раз — с частотой 60 циклов в минуту. Затем, для разнообразия, дополнить этот «мильон терзаний» двухчасовыми испытаниями на теплостойкость при температуре 130°С и только потом порассуждать про линейность характеристик и прочие нюансы.

Внешне датчики особо не различаются. Правда, внимательное изучение упаковки курского изделия сразу смутило — что это еще за рабочий диапазон температур до +45°С? Не маловато ли — полагается 130! Кстати, именно на температурных испытаниях «куряне» споткнутся, но это будет чуть позже.

Что у датчиков внутри? Забегая вперед, скажем, что когда их вскрыли после испытаний, то оказалось, что один и тот же принцип работы (кольцевой магнит на эксцентрике плюс микросхема) каждый из трех заводов воплотил по-своему — на фото это хорошо видно. Какое решение лучше? Логично предположить, что именно то, которое заложено в датчиках-победителях. А победила на сей раз Калуга!

Калужские датчики в полном составе выдержали тяжелые испытания без единого замечания — такое в наших экспертизах бывает весьма редко. Как это часто случается, больше сказать про них нечего: работают и ладно, молодцы. Зато о проигравших можно говорить долго — из шести оставшихся датчиков до финиша в боевой готовности добрался лишь один. Поломки пружинных механизмов, отказ электроники, нелинейные характеристики — в общем, невесело. О причинах неудач пусть рассуждают производители — покупателям же при выборе подобных датчиков рекомендуем воспользоваться нашими выводами.

А владельцам машин, у которых под капотами оказались «не те» изделия, искренне сочувствуем. В очередной раз копеечная мелочевка доказала, что способна испортить настроение. Когда же это кончится, господа инженеры?

Чистка

Итак, деталь снята. Теперь необходимо оценить состояние прокладки. Если чистка выполняется первый раз, то прокладку стоит заменить. Выполняется чистка при помощи заранее приготовленного средства, ватных палочек и зубной щетки. Нам необходимо почистить все полости, скрытые каналы

Самой заслонке и местам посадки необходимо уделить особое внимание

На фото показан процесс очистки при помощи специальной жидкости.

В итоге ДУ должен быть полностью очищен от смазки и пыли. Перед установкой стоит почистить канал вентиляции картерных газов. Здесь уже понадобится ножной насос. Выполнять продувку лучше с тем же средством.

На фото наглядно показано, как должен выглядеть очищенный узел.

Проверка

Помимо проверки самого датчика, обратите внимание на состояние дроссельной заслонки. Иногда она закоксовывается, в результате теряется ее подвижность

В таком случае также будут наблюдаться симптомы схожие с отказом датчика.Самая простая проверка работоспособности датчика может производиться даже без снятия его с автомобиля:

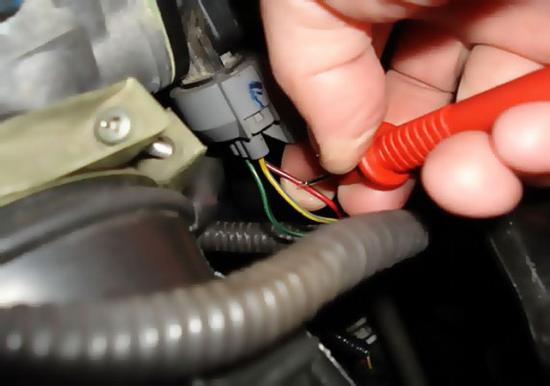

• Для этого включите зажигание и замерьте напряжение на выводах ДПДЗ, оно не должно превышать 0,7 В;
• Далее следует с помощью пластикового сектора полностью открыть дроссель. После чего опять измеряют напряжение. Нормальный показатель не менее 4В;
• После чего проверяют правильность работы датчика. Для этого нужно замерить напряжение на выводах ДПДЗ при движении заслонки.
• Оно не должно резко скакать, все изменения должны происходить плавно. Скачкообразные изменения говорят о неисправности прибора;
• Последняя проверка заключается в проверке сопротивления между любым из выводов и контактом ползунка. Для этого выключается зажигание и вытаскивается разъем. При повороте заслонки этот показатель должен равномерно изменяться.

Если вы выяснили, что датчик неисправен, то следует его поменять

Важно правильно подобрать этот элемент конструкции. На ВАЗ 2110 устанавливается 2 типа ДПДЗ

Один из них пленочно-резистивный. Такая разновидность устанавливается заводом изготовителем, рассчитан датчик на 55.000 километров пробега. Другой тип называется бесконтактным. В нем используется датчик Холла. Этот прибор не имеет ограничений по сроку эксплуатации. Но стоит он несколько дороже.Заключение. На «десятке» устанавливается привычный датчик. Этот же вариант прибора устанавливается на все это семейство. В связи с этим все признаки неисправности датчика дроссельной заслонки на ВАЗ 2110, за исключением мелких нюансов, на всех автомобилях с такой моделью датчиков схожи. Своевременно произведенный ремонт, убережет вас от нервотрепки с плохо работающей машиной.

Что такое датчик положения дроссельной заслонки

Каждый из датчиков в системе управления двигателем представляет собой простейший детектор, который рассчитан на выполнение одной конкретной задачи. В нашем случае, датчик положения определяет угол перемещения дроссельной заслонки, которая в свою очередь, повторяет перемещение педали акселератора. При всей кажущейся простоте, датчик не так прост, поскольку может иметь простую контактную конструкцию, а может иметь и более сложный и точный механизм работы. А если конкретнее, то датчики могут быть

1.  Бесконтактные.
2. Пленочно-резистивные.

Резистивные датчики намного проще по конструкции, дешевле, но и из строя выходят чаще. Они представляют собой почти обычный переменный резистор с тремя контактами.

Как отрегулировать датчик положения дроссельной заслонки 5е Наше руководство

• Толчки при переключении на повышенную передачу;
• Обороты плавают на холостых между 1500 и 1800 об/мин;
• Несвоевременно срабатывает кикдаун;
• Полное исчезновение холостых оборотов;
• Часто сбои происходят после ремонтных работ, связанных с разборкой дросселя. Всегда после проведения работ с системой питания проводите проверку и регулировку датчиков. Но, причина может быть в слишком резкой работе педалью газа. В таком случае, от регулярных смещений оси дросселя возникают вибрации, которые и вызывают сбой.

• Мультиметр;
• Накидной или рожковый ключ на 7;
• Иголка (или булавка);
• Разъем «мама» для подключения датчика к мультиметру.

• Питающий провод — 5 В;
• Холостые обороты – 0,5 В;
• При 2000 об/мин – 0,55-0,6 В.

• Стартовое положение, заслонка закрыта – 0,7 В;
• Выжатой педали (заслонка полностью открыта) – 4 В.

• Заслонка закрыта – 0,8 кОм;
• Заслонка открыта – 4,7 кОм.

• Шланг с вакуума пережимается. Это делается, чтобы устранить его влияние на результат;
• Разъем датчика разъединяют;
• Контактная цепь в ДПДЗ проверяется омметром;
• Между винтом (упор) и датчиком заслонки помещают щуп (в 0,1 мм). При этом сопротивление должно быть ровно 0 Ом;
• Далее берут несколько щупов с возрастающей толщиной. В нормальном положении сопротивление должно появиться при использовании щупа толщиной 0,25 мм;
• При других показателях нужно отрегулировать прибор. Для этого откручивают болты крепления (ключом на 7). Датчик поворачивают в разных направлениях до достижения необходимых параметров.

AutoFlit.ru

Замена

На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на станцию технического обслуживания. Все можно сделать своими руками, качество от этого не пострадает.

Для демонтажа датчика положения дросселя сначала его нужно отыскать.
Как мы уже отмечали, располагается искомый агрегат сбоку дроссельного патрубка на оси дроссельной заслонки.
Отыскав элемент, возьмите в руки фигурную отвертку.
С помощью этого нехитрого инструмента открутите пару болтов, которые удерживают устройство.
Обратите особое внимание на прокладку, которая имеется в наличии под старым регулятором. Использовать ее повторно не рекомендуем, лучше сразу купить новую

Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность. Придется заново проводить работы.
Никаких настроек выполнять после замены не нужно.
Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

Поролоновая прокладка

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Тип датчика	Особенности
Пленочно-резистивные	Такие датчики обычно устанавливаются заводом-изготовителем. Ресурс такого датчика положения заслонки дросселя составляет по заявлениям около 55 тысяч километров, но на практике приходится менять чаще
Бесконтактные	Работа такого устройства основана на магнитно-резистивном явлении, применяется элемент Холла. По стоимости он заметно выше первого варианта, однако менять его вряд ли придется. Ресурс огромный, надежность высокая

В погоне за экономией многие забывают про важность качества. А ведь именно оно должно стоять на первом месте при выборе запчастей при ремонте автомобиля

ДПДЗ — важное, но легкое в замене устройство. На операцию по ремонту у вас уйдет не более часа даже при условии, что вы только начинаете постигать прелести самостоятельной починки автомобиля

Но ни в коем случае не затягивайте с ремонтом датчика, иначе это может негативно сказаться на работе двигателя, его ресурсе и стоимости топлива, которое вы будете перерасходовать из-за некорректных данных от датчика на ЭБУ.

 Загрузка …

Проверяем работу датчика положения дроссельной задвижки

Чтобы самостоятельно проверить ДПДЗ, не обязательно вызывать автоэлектрика для консультации. Для этого нужен мультиметр или вольтметр. Далее специалисты предлагают пошаговую инструкцию проверки датчика.

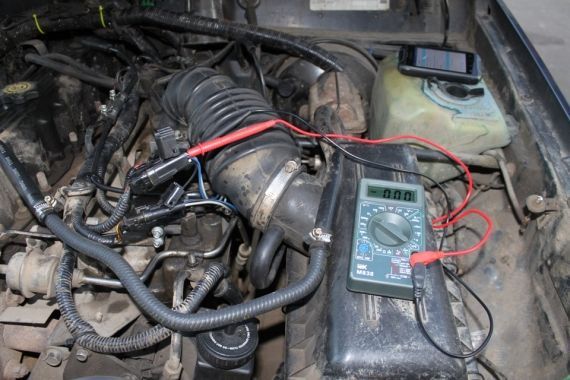

Первый шаг – необходимо повернуть ключ в замке зажигания, снять показатели напряжения между контактом ползунка датчика и «минусом». В нормальном состоянии показатель будет до 0,7 В.

Второй шаг – нужно повернуть пластиковый сектор и открыть заслонку, после чего снова сделать замеры. В нормальном состоянии датчика прибор покажет результат от 4 В.

Третий шаг – следует полностью включить зажигание (в результате этого разъем вытянется), измерить сопротивление между ползунком и любым выводом. При вращении сектора необходимо следить за прибором измерения:

• при плавном движении стрелки мультиметра или вольтметра датчик исправен;
• при резких скачках стрелки прибора ДППЗ неисправен.

После определения неисправности датчика его можно отрегулировать либо заменить. Как поступить правильно, вам подскажут в сервисном центре по ремонту автомобилей марки ВАЗ-2110.

Пути устранения «болячки»

Как устранить неисправность? Для этого нам понадобится только отвертка. Приступаем к осуществлению процедуры.

1. Отсоединив клеммную колодку, а также открутив два винта, демонтируем узел.
2. Замечаем, что следы ржавчины внутри мешают ходу колесика, регулирующего положение заслонки.
3. Наполняем внутренности дефектного прибора проникающей аэрозолью против ржавчины.
4. Отверткой для разработки прокручиваем колесико.
5. Сборку производим в обратном порядке.

Проверяем, высокие ли теперь холостые обороты двигателя. Проблема должна устраниться.

Теперь разберем иной случай. Скажем, имеем завышенные обороты на холостом ходу у ВАЗ 2114. Вот что мы делаем, столкнувшись с данной ситуацией.

При выяснении обстоятельств исследуемой проблемы проверяем первоначально всегда работу датчика холостого хода. Данный прибор состоит из иглы, встроенной внутрь электромагнитной катушки. Игла либо задвигается внутрь катушки, отодвигаясь от отверстия дроссельного патрубка, либо выдвигается, закрывая это отверстие, тем самым прекращая подачу воздуха для сгорания смеси.

Также почитайте про регулировку оборотов холостого хода двигателя и ремонт глушителя автомобиля таврия своими руками. Данный элемент расположен у дроссельной заслонки, напротив троса педали газа. Для его диагностики выдергиваем из него клеммную колодку, заводим автомобиль, после чего видим, что у нас по-прежнему высокие обороты двигателя не изменились на холостом ходу. Тогда снимаем данный дефектный узел, затем производим его чистку либо замену. Для работы берем:

1. Откручиваем два винта. Достаем сломанный узел.
2. Подсоединяем к нему проводку. Включаем зажигание. Если игла прибора на ощупь немного задвинулась внутрь катушки, то он исправен.
3. Если игла не реагирует при подаче электрического тока, отмываем прибор с помощью зубной щетки бензином.
4. Сборку делаем в обратном порядке.

Когда не удается своими руками восстановить работоспособность этого узла, лучше приобрести новый. Тем более, что стоимость запчасти невелика.

Другие пути исправления

Диагностику этого узла можно произвести следующим образом. Необходимо отключить клеммную колодку от нашего регулятора массового расхода, а затем завести двигатель, после чего надо проехать на оборотах коленчатого вала выше 2000 об/мин.

При этом автоматически запускается аварийный режим, порции смеси теперь рассчитываются лишь по положению заслонки. Если ощущения показали, что автомобиль с отключенным датчиком стал динамичнее, чем с подключенным, то неисправность данного узла очевидна.

Для его замены возьмем следующие инструменты:

• отвертка крестовая;
• отвертка плоская.

1. Заглушив мотор, отключаем провода от датчика массового расхода воздуха.
2. Ослабив хомут, снимаем шланг на впускной трубе.
3. Демонтируем дефектный прибор, открутив два болта.
4. Производим замену прибора.
5. Сборку делаем, двигаясь по пунктам назад.

Вот так устраняется данная причина высоких оборотов.

Почему-то не помогло

Теперь разберем еще такую ситуацию. Автовладелец поменял, например, датчик холостого хода, при этом стали высокими обороты коленвала, либо по-прежнему все равно остались повышенными.

Причины подобного неприятного явления могут быть следующими.

1. Скорее всего, автолюбитель делал замену просто так, наобум, авось перестанет слишком быстро крутить. Реальное положение вещей говорит о том, что неисправность нужно искать в другом месте.
2. Если это датчик не совсем нового образца, у него есть регулировочный болт, возможно, необходимо его подкрутить, чтобы настроить проблемный узел. Современные клапаны холостого хода при их установке не нуждаются ни в какой дополнительной настройке. Однако, например, если у Приоры замечены высокие обороты на холостом ходу, то у данного авто можно поискать регулировочный винт.
3. Не исключено, что новая запчасть оказалась бракованной.
4. Неправильно установлена новая запчасть.

Здесь, пожалуй, перечислены все корни явления.

Исправление заводского просчета

Весьма нередки случаи, когда дроссельный узел уже с завода идет с тем, что как бы и браком не назовешь, но все же вполне можно отнести к конструкторским промашкам. По идее, в пространство за дроссель должен перетекать воздух, для чего специально проделан канал примерно в 2,5 мм.

А вся проблема в том, что этот канальчик уперли в стенку ресивера, таким образом, перекрыв возможность поступлению воздуха. Помочь в данном случае может небольшая доработка дроссельного узла.

Расточенный канале перетекания воздуха в дросселе

Для этого достаточно взять напильник, и в указанном месте с его помощью проточить небольшую канавку. Достаточно будет 2 – 3 мм. Но прежде чем это делать, необходимо произвести снятие дросселя.

Проверка работоспособности датчика холостого хода

Идентифицировать поломку надо вручную — самодиагностики нет. Регулятор холостого хода ВАЗ 2110 располагается во впуске после задвижки (корпус дросселя).

Для начала анализируют электрическую часть мультиметром:

Изучается распиновка РХХ ВАЗ 2110 (есть в инструкции изделия или в сети).
Проверяют, нормально ли запитывается датчик, для чего его отсоединяют, снимают колодку.
Делают замеры двух крайних выводов на колодке A и D:
Включают зажигание, переводят мультиметр на «прозвонку», черный щуп — на массу (на сам корпус) ДВС, плюсовым (красным) поочередно касаются контактов. Значение в пределах 12 В — норма. Если нет — оборвана цепь, поломка ЭБУ, разряжение АКБ. Значит, проверяем целостность (контакты, провода), ЭБУ (на выводах 4 и 54 норма также 12 В), АКБ. Если они исправны — дело именно в клапане;

Мультиметр выставляем на опцию омметра, меряем сопротивление обмоток электромоторчика. Надо узнать значения между выводами A-B, C-D, касаемся их щупами. Должно быть 40–80 или по номиналу — 53 Ом.
Не изменяя режима мультиметра, смотрим, есть ли замыкание на той же части РХХ: теперь проверяемые клеммы A-D, B-C, касаемся их щупами. Если значение идет к бесконечности, то это нормально — обмотки не должны контактировать

Если же сопротивление обнаружено, неважно какое, значит, есть замыкание. Датчик в таком состоянии нецелесообразно ремонтировать, часто это просто технически невозможно — проще купить новый.

Как заменить датчик положения дроссельной заслонки на ВАЗ 2110-ВАЗ 2112?

Снятие: 1. Сперва просто отожмите фиксатор который колодку проводов удерживает и отсоедините после чего колодку (см. фото 1), вставьте ключ в замок зажигания и поверните его до того момента когда все приборы загорятся, следом включите прибор, а именно функцию Вольтметра и от прибора щуп минус (Он как правило идёт черный) киньте на массу (Массой может выступать кузов или двигатель автомобиля), а щуп плюс подсоедините к выводу А колодки проводов (Все выводы на колодке обозначены, внимательней смотрите) и прибор должен будет выдать показания приблизительно 5 Вольт, но не в коем случае не меньше, если всё так и есть, то с проводкой всё в порядке и виноват скорее всего сам датчик, если же напряжение меньше, то либо контроллер неисправен, либо с проводкой проблемы, после проделанной операции, выключить зажигание не забудьте и когда проводка будет проверена, можете приступать к замене датчика на новый, для чего отверните два винта которые его крепят к корпусу дроссельного узла и после этого снимите датчик, ещё под ним будет расположено поролоновое кольцо которое обязательно подлежит замене.

Примечание! Если соберётесь менять датчик, не забудьте клемму минус скинуть с аккумулятора скинуть, как это сделать читайте в статье: «Замена аккумулятора на Вазовских автомобилях », пункт 1!

Установка: Устанавливается датчик в обратном порядке снятию, при установке его выводы должны быть направлены в сторону моторного щита, чтобы убедиться что датчик будет установлен верно, прислоните его к дроссельному узлу и сделайте так, чтобы отверстия под винты в датчике, совпали с резьбовыми отверстия в корпусе и после чего полностью откройте дроссельную заслонку при помощи сектора (Или педали газа, пусть помощник аккуратно и потихоньку нажмёт на неё до упора), если всё будет нормально, то дроссельная заслонка полностью откроется и можете заворачивать после чего винты крепления датчика до упора.

Дополнительный видео-ролик: Наглядно посмотрите процесс замены ДПДЗ в видео-ролике ниже:

Лучший датчик положения дроссельной заслонки ВАЗ 2110-12

1. Проблемы на холостом ходу, которые уже описаны выше.
2. При выключении передачи во время движения автомобиля двигатель иногда глохнет.
3. При наборе скорости проявлялись рывки, особенно при плавном разгоне.
4. Плавают обороты холостого хода практически на всех режимах работы двигателя.
5. Может загореться лампа «CHECK ENGINE», но это не обязательное условие при поломке ДПДЗ.

1. Включить зажигание и измерить напряжение между «массой» и выводом ползунка (чтобы не отключать разъемы, провода можно проколоть тонкими иглами). Показания вольтметра должно быть не более 0,7В.
2. Поворачивать рукой пластмассовый сектор, полностью открыть дроссельную заслонку и снова измерить напряжение. Должно быть более 4В.
3. Выключить зажигание, отсоединить разъем, подключить омметр между выводом ползунка и любым из двух оставшихся.
4. Медленно поворачивать сектор рукой, следить за показаниями стрелки.
5. На всем диапазоне рабочего хода не должно быть скачков. В противном случае нужно заменить ДПДЗ.

1. Стерлось напыление основы в начале хода ползунка. В результате получить линейного повышения напряжения выходного сигнала не получится.
2. Другой причиной сломанного ДПДЗ может быть подвижный сердечник с контактами ползунка. Сломанный один из наконечников вызывает задир на подложке, что привело к поломке двух других. В результате получаем отсутствие контакта ползунка с резистивным слоем.

1. Пленочно-резистивный ДПДЗ, которые устанавливал завод изготовитель (дешевые, имеющие как правило не большой срок службы)
2. Бесконтактный ДПДЗ (более высокая цена и больший ресурс работы). Работа датчика основана на магниторезистивном эффекте. Цена бесконтактного ДПДЗ на ВАЗ около 500р. Кстати тест (обзор) ДПДЗ сделал сайт ЗаРулем.

1. Какой датчик Вы купили ?
2. Впечатления и замечания по работе ДПДЗ ?
3. Сколько отслужил прошлый ДПДЗ ?

xn--2111-43da1a8c.xn--p1ai
