Дмрв на ваз 2115

Устройство ДМВР на ВАЗ-2114

Общий вид датчика ДМВР

Прежде чем перейти непосредственно к диагностике необходимо знать конструктивные особенности и устройство данного датчика. Рассмотрим на изображении схему устройства ДМВР.

Схема устройства ДМВР

Причины неисправности датчика

Следующим этапом, который идёт перед диагностикой, становится выявления причин неисправности, а также факторов, которые могут повлиять на то, что датчик массового расхода воздуха выйдет из строя.

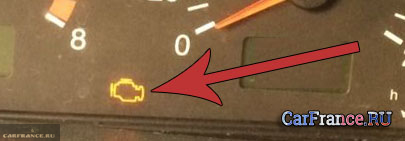

Значок «Check Engine» на панели приборов

При этом, если подключиться к электронному блоку управления двигателем можно выявить следующую неисправность: « Недостаточный уровень сигнала ДМРВ «. Именно это значит, что вышел из строя датчик.

Основные признаки

Итак, рассмотрим, основные признаки неисправности ДМВР:

• Сбои в работе основного силового агрегата , а именно: плавающие обороты, автомобиль глохнет на холостых оборотах.
• Падение динамики разгона, также один из основополагающих факторов перебоя работы данного узла.
• При переключении скоростей, автомобиль просто глохнет .
• Увеличение расхода топлива. Связано это с тем, что получается неправильное соотношение топливной смеси.

Теперь, когда признаки неисправности понятны, можно рассмотреть вопрос о факторах, которые вызывают выход из строя ДМВР:

• Разрушение или обрыв проводки внутри изделия.
• Ослабленная фиксация колодки проводов.
• Повреждение внутренней части элемента.
• Окисление контактов.
• Износ или перегорание вследствие короткого замыкания.

Часто ДМРВ выходит из строя после мойка двигателя

Проверка ДМРВ при помощи мультиметра

Для того, чтобы проверить датчик массового расхода воздуха, не обязательно ехать в автосервис, тратить кучу времени и денег. Для этого понадобиться обычный тестер или мультиметр , который можно купить за 300 рублей на рынке.

Расположение датчика ДМВР

Чтобы проверить ДМВР, необходимо знать распиновку контактной группы.

Итак, рассмотрим, какая распиновка у датчика массового расхода воздуха:

1. Контакт №5 (в датчиках Bosch от него, как правило, идёт проводок желтого цвета ) — отвечает за подачу входящего сигнала с ЭБУ;
2. Контакт №4 (серый либо белый) — отвечает за питание устройства;
3. Контакт №3 (провод зеленого цвета) — отвечает за заземление;
4. Контакт №2 ( розово -черный) — провод, по которому информация с датчика передается на главное реле четырнадцатой.

Чтобы определить исправность, снимать датчик не нужно. Мультиметр выставляется на режим измерения постоянного тока до 20 вольт. Далее, следуем пошаговой инструкции:

Принцип проверки датчика ДМВР

1. Красный провод от мультиметра соединяем с контактом 5, а вот черный с контактом 3.

Соединять контакты можно при помощи булавки

Не заводя автомобиль, поворачиваем зажигания.
Смотрим на показания мультиметра, расшифровка которых приведена ниже.

Показания тестера (напряжение, В)	Состояние ДМРВ
0.006 — 1.01	Такое напряжение выдают только новые датчики, спустя нескольких недель эксплуатации оно возрастает на несколько сотых единиц;
1.01 — 1.02	Нормальное, рабочее напряжение устройства находящегося в постоянной эксплуатации;
1.03 — 1.04	Устройство израсходовало примерно половину своего рабочего ресурса;
1.04 — 1.05	Напряжение ДМРВ находящегося в крайне изношенном состоянии, рекомендуется замена;
Выше 1.05	Такой датчик не работает, либо работает, но посылает в ЭБУ искаженные сигналы.

Как проверить состояние ДМРВ в ВАЗ-2110

Чтобы проверка ДМРВ в ВАЗ-2110 показала правильный результат, специалисты рекомендуют воспользоваться одним из нижеперечисленных способов:

1. Сначала следует отсоединить разъем устройства и завести двигатель ВАЗ-2110. После отключения датчика контроллер начинает работать в аварийном формате и, ориентируясь на положение дроссельной заслонки, подготавливает топливную массу. Что касается оборотов двигателя во время проверки состояния ДМРВ в ВАЗ-2110, их число не должно превышать установленные 1500 оборотов за минуту. Теперь сядьте за руль автомобиля и попробуйте поехать. Если кажется, что машина стала ездить резвее, значит, ваши предположения подтвердились – ДМРВ действительно неисправный.
2. Если штатную прошивку ранее заменили на какую-то другую, понять, что в ней находится во время аварийного характера работы, крайне сложно. В этом случае продвиньте под упор заслонки пластину, толщина которой близится к 1 мм. Обороты сразу поднимутся. Теперь достаньте фишку с датчика. Если двигатель продолжает работать, все дело в прошивке датчика, если быть еще точнее, то в шагах РХХ при аварийном варианте без ДМРВ.
3. Внешний осмотр включает откручивание хомута гофра воздухозаборника на выходе механизма. Стащите ее и осмотрите внутреннюю конструкцию датчика и гофра. В идеале они должны быть сухими и чистыми, наличие конденсата и масляного раствора – недопустимые признаки.

При отсутствии регулярной замены воздушного фильтра чувствительный компонент датчика часто выходит из строя, поэтому следите за своевременной установкой детали. Что касается масла, возможно, его слишком много в картере двигателя или забит маслоотбойник, встроенный в вентиляцию.

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Поврежденный датчик из-за попадания пыли

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Устройство датчика

Вид расходомера со стороны сетки.

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Массового расхода воздуха

Этот датчик, как и большинство других, осуществляет передачу данных на блок управления мотором. Благодаря этой информации бортовой компьютер производит регулировку наиболее оптимального соотношения объемов топлива и воздуха для формирования горючей смеси. Впоследствии эта смесь подается на форсунки мотора. Если этот элемент работает некорректно или с ошибками, то горючая смесь в конечном итоге не сможет соответствовать параметрам режима функционирования силового агрегата. Соответственно, в конечном итоге это может привести к снижению тяги двигателя, а также ухудшению динамики транспортного средства в целом.

Помимо этого, выход из строя ДМРВ чреват увеличением расхода топлива. Что касается места установки, то устройство находится на магистрали воздушного фильтрующего элемента, неподалеку от большой впускной магистрали. При выявлении неисправностей контроллер необязательно менять — его можно попытаться прочистить своими руками.

Назначение и неисправности датчиков ВАЗ-2115

Автомобили сейчас в России снабжаются множеством электронных приборов контроля. В этом смысле ВАЗ-2115 не исключение – на нем установлены различные датчики. Каковы их назначения и возможные неисправности, рассказывается в данной статье. В случае если в двигателе возникает какая-либо проблема, на панели приборов в салоне немедленно загорается тревожная лампочка. В ситуации когда неисправность малозначительная, то она гаснет приблизительно через секунду после запуска силового агрегата. Примерно столько времени требуется бортовому компьютеру, чтобы провести диагностику.

Если же поломка достаточно серьезна, то ЭБУ сигнализирует об этом, выдавая те или иные коды ошибок. Так:

• 2 означает, что проблемы возникли с датчиком уровня топлива;
• 13 – нет сведений о качестве воздуха;
• 14-15 – не контролируется уровень антифриза;
• 19 – некорректные показатели от датчика коленвала;
• 21-22 – неполадки с дроссельной заслонкой;
• 23-25 – отказал прибор, фиксирующий температуру воздуха;
• 24 – не работает измеритель скорости;
• 33-34 – неполадки в ДМРВ;
• 35 – сбит регулятор холостого хода;
• 43 – поломка датчика детонации;
• 61 – не подаются данные от прибора, замеряющего уровень кислорода.

Знание кодов позволяет быстрее разобраться с проблемами.

Это датчик, фиксирующий положение заслонки дросселя. Его показания нужны для того, чтобы бортовой компьютер смог рассчитать:

• длительность впрыска горючего;
• угол опережения срабатывания зажигания;
• режим работы всей силовой установки;
• момент ускорения и пр.

В автомобилях ВАЗ этот прибор контроля представляет собой полимерную пленку с графитовым напылением. В целом практика показывает, что именно указанный датчик чаще всего ломается.

Автомобиль в этом случае:

• передвигается рывками;
• торможение силовой установкой часто отсутствует;
• имеются при разгоне «провалы».

В то же время лампочка «Проверьте двигатель» довольно часто не включается. ЭБУ определяет отказ, только если происходит короткое замыкание, но когда графитовые дорожки изношены частично – диагностика эффекта не дает. Полная утеря контакта приводит к тому, что холостой ход машины удерживается максимум на отметке 1,5 тысячи оборотов.

Иногда наблюдается изменение показаний этого контролирующего прибора в пределах до 5 процентов, когда газ отпущен. В то же время компьютер будет полагать, что водитель в полную силу давит на упомянутую ранее педаль – в итоге обороты на холостом ходу начинают произвольно «плавать». С такой проблемой ездить на машине попросту опасно.

Контролирует функции регулятора давления горючего. На ВАЗ, как правило, устанавливается механического типа прибор, который не сопряжен с ЭБУ. Следовательно, поломка системой не определяется. В этом случае, как правило, возникают проблемы:

• относительно запуска двигателя;
• повышенное потребление горючего;
• излишнее содержание СО в выхлопе.

В 2115 он устанавливается на рампу и соединен обратным отводом топлива с бензобаком, и рукавом с впускающим воздушным коллектором. Определить исправность этого датчика можно при помощи манометра, подключенного непосредственно к топливной рампе. В норме на холостом ходу показания должны быть:

• до 2,4 бар, если вакуумная трубка была надета;
• до 3,25 если снята.

Низкое давление нередко еще свидетельствует, что неисправен топливный насос. В то же время высокое говорит о свободном оттоке горючего из магистрали назад в бак.

При отказе РДТ наблюдаются такие неисправности:

• двигатель работает неустойчиво;
• на холостом ходу глохнет;
• слишком низкая или высокая скорость вращения коленвала;
• потеря мощности мотора;
• перерасход бензина.

Этот контролирующий прибор отслеживает уровень массового расхода воздуха. В основе его платиновая нить, охлаждаемая атмосферой. Ее при этом нагревают электричеством. В зависимости от потребляемого напряжения рассчитывается актуальный расход топлива и воздуха. Если он отказывает, то его показания ЭБУ замещает данными поступающими от ДПЗД и ДПКВ. Негодность этого датчика проявляет себя:

• слишком большим потреблением топлива;
• нестабильной работой двигателя на холостом ходу;
• внезапной остановкой после повышения мощности;
• проблемами с запуском.

Самым простым способом определить его неисправность остается замена на заведомо работающий прибор.

Диагностика и ремонт расходомера воздуха

Теперь поговорим о том, как проверить и отремонтировать устройство, если это позволяет ситуация.

Есть несколько вариантов диагностики:

1. Первый вариант — диагностика при отключении ДМРВ. Принцип этого метода заключается в отключении расходомера от топливной системы транспортного средства и дальнейшей диагностики работоспособности мотора при отключенном ДМРВ. Реализация метода заключается в отсоединении штекера питания от устройства и дальнейшем запуске ДВС. При отсутствии устройства блок управления активирует аварийный режим работы, то есть формирование горючей смеси будет осуществляться в соответствии с положением заслонки дросселя. В том случае, если после отключения расходомера работа двигателя восстановилась, мотор перестал глохнуть, это свидетельствует о том, что датчик нужно поменять.
2. Еще один вариант — заключается в том, чтобы под упор заслонки дросселя установить металлическую пластину, ее толщина должна составлять 1 мм. После этого обороты двигателя должны возрасти. Далее, от датчика расхода воздуха нужно отсоединить разъем питания. В том случае, если после этих действий двигатель будет работать также, это свидетельствует о выходе из строя ДМРВ.
3. Следующий вариант — попробовать поставить вместо вышедшего из строя расходомера новый и оценить работу мотора с ним. Это самый эффективный и быстрый вариант проверки, ведь если работа двигателя стала более эффективной, это говорит о поломке ДМРВ. Разумеется, не у каждого автовладельца есть запасной расходомер.
4. Также можно попытаться определить неполадку в работе регулятора посредством визуальной диагностики. Для реализации этого способа понадобится выкрутить хомут при помощи отвертки с крестовым наконечником, которая фиксирует гофру воздуховода. После этого необходимо внимательно осмотреть внутреннюю часть гофры, а также самого регулятора. На поверхностях не должно быть следов моторной жидкости или влаги, все элементы должны быть сухими.
   В том случае, если автовладелец не будет следить за чистотой воздушного фильтрующего элемента, то мусор и пыль с него со временем начнет попадать на чувствительный компонент расходомера. Соответственно, это приведет к выходу из строя последнего — такая причина поломки является одной из наиболее встречаемых.Появление масляных следов может быть обусловлено увеличенным уровнем рабочей жидкости в картере либо забитым маслоотбойником. Все элементы следует очистить от остатков моторной жидкости.

Отдельно следует выделить вариант диагностики с помощью тестера — мультиметра. Красный щуп тестера подключается к входу датчика — этот контакт находится ближе к ветровому стеклу, а черный подключается к массе, обычно это зеленый провод, находится на противоположном конце разъема.

Показания диагностики могут быть следующие:

• от 0,996 до 1,1 вольта — датчик новый;
• 1,01-1,02 — работоспособное устройство;
• 1,02-1,03 — удовлетворительное состояние датчика;
• 1,03-1,04 вольта — срок службы подходит к концу, при более высоких значения регулятор подлежит замене.

ДМРВ — это устройство, которое не подлежит ремонту, но его можно попытаться восстановить путем очистки сетки. Для очистки можно использовать жидкость WD-40 или специальный очиститель карбюратора.

Принцип действия ДМРВ

В основе датчика – платиновая проволока толщиной всего лишь 70 микрометров. Она скрыта в особой тубе, находящейся перед заслонкой дросселя. Когда воздух на нее попадает, проволока охлаждается. Для восстановления нормальной температуры по ней проходит определенный заряд электричества, по величине его ЭБУ, и узнает, сколько именно нужного мотору топлива в данный момент.

В связи с тем, что воздух поступает непосредственно из атмосферы, на проволоке регулярно оседает грязь. Именно она в большинстве своем способствует тому, что датчик приходит в негодность. В последних моделях ДМРВ, впрочем, имеется система автоматической очистки.

Существенный недостаток описанной конструкции – это неприспособленность к ремонту. В результате рано или поздно, но расход денег становится неизбежным.

Причины неисправной работы

Свойственная большинству отечественных автомобилей причина, по которой ломается датчик расхода воздуха ВАЗ 2114, скрыта в вентиляционной системе картера. Она имеет два контура, обеспечивающих работу при открытом или закрытом положении дроссельной заслонки. Если дроссель зарыт, картерные газы отводятся по магистрали (d=1,5 мм) в имеющееся за ним пространство. Определенный процент этих газов скапливается в магистрали холостого хода, где контактирует с покрытым пленкой резистором ДМРВ. Он также чувствителен и к колебаниям газовой смеси в системе впуска. Смола оседает на поверхности резистора, и датчик начинает «врать». Из-за этого регулятор холостого хода заедает, и он начинает подклинивать при пуске двигателя.

Признаки неисправности ДМРВ

Обычно если датчик ДМРВ неисправен, сразу же возникает ряд проблем, которые трудно не заметить:

• горячий двигатель не заводится или заводится плохо
• увеличился расход топлива
• пропала мощность двигателя, медленный разгон, «провалы»
• неустойчивая работа двигателя на холостых оборотах

Самый простой способ проверить ДМРВ — заменить его заведомо рабочим датчиком (например, если есть такой же новый или снять с автомобиля друга, знакомого). Если проблемы после замены датчика исчезнут, наверняка дело в нём.

Проверка датчика

Чтобы проверить ДМРВ, можно измерить его напряжение мультиметром или считать этот параметр с помощью бортового компьютера. Также следует проверить состояние поверхностей, для этого открутите ослабьте хомуты патрубков, сдвиньте их с датчика, затем осмотрите внутреннее пространство датчика и внутренние поверхности патрубков. На них не должно быть никакой грязи и следов жидкостей, они должны быть чистыми и сухими. Если это не так, прочистите их, возможно признаки неисправности после этого сразу же пропадут.

Проверка датчика мультиметром

Большинство датчиков имеют разъём с 5 контактами. Нумерация слева направо. Используются из них только четыре, со 2-ого по 5-ый. Чтобы проверить датчик, нужно измерить напряжение между 3-им и 5-ым контактами (пятый контакт крайний справа). Если проводка не менялась и подсоединена правильно, на третьем контакте провод зелёного цвета (корпус, масса), на пятом — жёлтого. Измерения нужно проводить при включенном зажигании, двигатель при этом должен быть заглушён.

Подключите плюсовой щуп мультиметра к 5-ому контакту с жёлтым проводом, а минус к 3-ему зелёному. Напряжение для нового датчика должно составлять от 0.996 до 1.01 В.

Со временем оно увеличивается, что говорит о длительности срока службы датчика:

• 1.01 — 1.02 В — датчик исправен
• 1.02 — 1.03 В — датчик в хорошем состоянии
• 1.03 — 1.04 В — датчик эксплуатируется довольно давно, стоит задуматься о его замене
• 1.04 — 1.05 В — датчик в плохом состоянии, лучше его заменить или возить с собой новый
• более 1.05 В — датчик скорее всего неисправен, заменить новым.

Если же измерять напряжение на заведённом прогретом автомобиле (холостой ход), то значение должно быть в пределах 1.3 — 1.7 В.

Таким образом, имея под рукой мультиметр, можно произвести быструю диагностику датчика массового расхода воздуха. Если бортовой компьютер имеет функцию вывода на экран напряжений с датчиков, можно посмотреть этот параметр там. Скорее всего на дисплее будет надпись Uдмрв или похожая.

Заряжаем автомобильный аккумулятор.

ishachok › Блог › Всё о признаках неисправности ДМРВ.

Учитывая важность функции датчика массового расхода воздуха в продуктивной и долгосрочной работе двигательной системы, необходимо своевременно приступать к диагностике при возникновении первых симптомов неисправности ДМРВ. В ходе эксплуатации транспортного средства, двигательная система постоянно функционирует в различных режимах

Каждый режим ДВС, подразумевает формирование оптимальной топливовоздушной смеси. Датчик массового расхода воздуха играет важную роль в создании топливной смеси, передавая электронному блоку управления массовые затраты воздушного потока.

Основная функция устройства определять количество воздушного потока, который поступает в цилиндры двигательной системы

Несмотря на важность функции датчика в системе транспортного средства, сам анализатор имеет достаточно простое устройство и понятный принцип функционирования

Исправная функция датчика массового расхода воздуха, гарантирует оптимальную работу двигательной системы. Как известно, определяющим фактором в характеристике производительности мотора является правильное формирования топливной смеси. Именно поэтому неисправный датчик влечёт за собой столь неблагоприятные последствия.

Анализатор имеет достаточно хрупкую конструкцию и повредить его можно даже при очистке поверхности специальным составом. Поскольку анализатор постоянно функционирует в сложных условиях, нередко он приходит в неисправность в ходе механических повреждений или термического воздействия. Отремонтировать повреждённый датчик невозможно, поэтому при выявлении неисправности анализатора необходимо оперативно приступить к замене ДМРВ.

Симптомы неправильной работы ДМРВ достаточно очевидны и не заметить повреждения анализатора достаточно сложно.

-Признаки неисправности дмрв.-Затрудненная функция двигательной системы на холостом ходу.-Ухудшение динамики разгона.-Произвольное повышение или понижение оборотов движка.-Трудный запуск автомобиля.

Современный автомобиль, при наличии соответствующего оборудования самостоятельно укажет на неисправность датчика массового расхода воздуха. Но, для того чтобы распознать код ошибки понадобится соответствующий прибор. Поэтому для того чтобы подробно диагностировать датчик придётся обратиться к профессионалам. В большинстве случаев в этом нет никакой необходимости, поскольку замена датчика достаточно простая и доступная процедура.

Окончательно проверить состояние датчика можно только после его замены. В зависимости от особенностей двигательной системы, для замены необходимо приобрести анализатор подходящий для вашей модели авто. Для выявления кода изделия следует обратиться к оригинальной инструкции завода изготовителя или иметь при себе старый датчик в случае покупки нового. Своевременная замена анализатора воздуха поможет восстановить функцию ДВС и избежать масштабных поломок.

Существует несколько распространенных рекомендаций для увеличения срока эксплуатации ДМРВ.

1. Первой причиной поломки анализатора является избыточная засоренность воздушного фильтра

Поэтому во избежание поломки датчика следует своевременно обращать внимание на состояние воздушного фильтра и заменять его при необходимости

2. Вторая причина поломки устройства — засорение маслом, которое происходит за счет износа колец поршня. В связи с этим регулярная замена уплотнителей поршневой группы избавит вас от проблем с ДМРВ.

Удачной диагностики и скорейшего ремонта!

ДМРВ автомобиля ВАЗ 2115

Автомобили ВАЗ 2115 являются последним звеном в семействе Samara и унаследовали от него гамму моторов. Соответственно, контроллеры ЭБУ двигателя и совмещенные с ними датчики ДМРВ аналогичные. Совместимость расходомеров определяется типом ЭБУ, и выглядит следующим образом:

• ДВС ВАЗ 2111 — ДМРВ 0 280 218 004 (устаревший) или 0 280 218 037, экологический стандарт Евро 2;
• ДВС ВАЗ 21114 — ДМРВ 0 280 218 116, экологический стандарт Евро 2;
• ДВС ВАЗ 211183 — ДМРВ 0 280 218 116, экологический стандарт Евро 3.

Собственно экология с типом расходомера не связана, токсичность выхлопа устанавливается настройками контроллера ЭБУ.

1. Желтый (ближний по расположению к лобовому стеклу) — вход сигнала ДМРВ;
2. Серо-белый — выход напряжения питания датчиков;
3. Зеленый — выход заземление датчиков;
4. Розово-черный — к главному реле.

Цвета проводов могут меняться, но расположение выводов остается неизменным.

Ещё добавим, что ДМРВ с окончаниями на 004, 037, 116 (для Bosch) и 00, 10, 20 (для Пекарь) разные по калибровке. Менять можно только перепрошивкой.

Что такое ДМРВ?

ДМРВ – датчик, измеряющий массовый расход воздуха Прибор располагается в воздушном патрубке двигателя между воздушным фильтром и дроссельной заслонкой. Благодаря ему бортовой компьютер определяет объем поступающего в цилиндры воздуха, необходимого для полного сжигания топлива и нормальной работы автомобиля.

Прибор обеспечен чувствительным элементом, состоящим из 2 платиновых нитей диаметром 70 мкм. Одна из них охлаждается проходящим воздухом, а другая является контрольной. При включении зажигания проволока нагревается, посылая в бортовой компьютер сигнал для открытия дроссельной заслонки и охлаждения элемента. Попутно открываются форсунки, в результате чего формируется нужное количество топлива в заданном режиме работы мотора.

После выключения двигателя проволока нагревается до 1000 градусов. В результате находящиеся на ее поверхности отложения, частицы сажи и пыли, способные повлиять на чувствительность датчика, полностью сгорают.

Есть устаревшие модели ДМРВ, работающие за счет флюгерной заслонки, а также более современные модификации с пленочно-кремниевыми элементами и платиновым напылением.

Симптомы неисправности датчика массового расхода воздуха

Обычно датчик ломается из-за естественного прогорания или загрязнения поверхности проволоки, которые вызываются несвоевременной заменой воздушного фильтра и из-за экстремальной езды. Неисправность датчика можно определить по ряду признаков:

• увеличился расход топлива;
• двигатель неустойчиво работает на холостых оборотах;
• не заводится мотор;
• горит «чек» на дисплее бортового компьютера.

Эти симптомы косвенные. Похожие явления возникают при неисправности топливного насоса, заедающей дроссельной заслонке и погнутом клапане ЕГР. Точную причину поломки может показать лишь диагностика измерителя при помощи мотор-тестера, позволяющего построить и оценить осциллограмму до режима отсечки или при включении зажигания.

Как проверить датчик ДМРВ

Проверка ДМРВ не представляет особой сложности и может быть выполнена несколькими способами:

В движении

Считается самым простым, но наименее эффективным способом диагностики датчика. Отсоедините разъем прибора, заведите двигатель и проедьтесь на машине, следя за тем, чтобы обороты двигателя не падали ниже 1500. При отключенном расходомере воздуха контроллер начинает работать в аварийном режиме, формируя топливную смесь по положению дроссельной заслонки. Если так автомобиль быстрее набирает скорость, чем с подключенным ДМРВ, значит, прибор вышел из строя.

Мультиметром

Перед тем, как проверить ДМРВ мультиметром, отключите двигатель и поверните ключ в зажигании. Красный щуп присоедините к выводу желтого провода (находится с краю элемента, ближе к лобовому стеклу), а черный к зеленому (третий от края).

Цвета проводов могут различаться, но расположение остается неизменным. Напряжение должно варьировать в диапазоне 0.996. 1.01 В, но если цифры превышают верхнее значение, значит, агрегат потребует скорой замены. Показания прибора 1,05 В и выше свидетельствуют о высоком выходном напряжении и о том, что датчик не работает.

Более подробная инструкция проверки ДПРВ мультиметром представлена в видео

https://youtube.com/watch?v=EIyKzTBhyBA

Визуально

Снимите ДМРВ, открутив хомут на гофрированном трубопроводе воздухозаборника и два винта на корпусе датчика. Извлеките прибор из воздушного фильтра и осмотрите его поверхность – она должна быть чистой, не иметь следов масла и налета пыли. Наличие загрязнений свидетельствует о том, что платиновые нити или пленочный элемент вышли из строя.
