Как проверить датчик детонации на ваз-2114 мультиметром

Содержание:

Что это?
- Явление детонации
Как устроен датчик детонации ВАЗ 2114:и для чего необходим
Признаки неисправности датчика детонации
- Неисправности цепи датчика детонации
Описание датчика детонации
Замена датчика фаз ваз 2114 8 клапанов
Назначение датчика детонации
Где находится датчик детонации ВАЗ 2114
ДМРВ
Признаки неисправности датчика детонации
- Неисправности цепи датчика детонации
Диагностика и замена детонационного датчика

Что это?

Чтобы понять суть данного устройства, назовем его ключевые особенности.

ДД, то есть датчик детонации, играет одну из основных ролей в функционировании двигателя. Устройство отвечает за контроль степени детонации, может определять причины и характер такого явления. За счет подачи соответствующей информации от ДД на электронный блок управления, корректируются характеристики, которые могут привести к нежелательной детонации.
Инженеры АвтоВАЗ специально могли бы разместить ДД таким образом, чтобы в случае возникновения проблем с ним водитель мог быстро и оперативно устранить неполадку. Увы, по каким-то причинам это не было сделано. Потому найдете вы этот датчик на блоке двигателя между его 2 и 3 цилиндрами. Смотреть нужно со стороны радиатора. Несмотря на неудобное расположение, за счет надежной конструкции разработчикам все же удалось минимизировать вероятность выхода его из строя. Но это не защищает от поломок на 100 процентов. Потому порой ДД все же нуждается в замене.

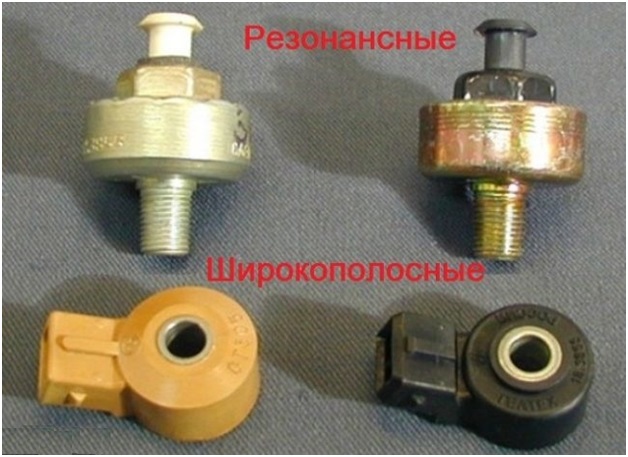

Для модели ВАЗ 2114 применяются несколько типов ДД — широкополосные, с 1 и 2 рабочими контактами, а также резонансные.
Функционирование ДД базируется на реакции пьезоэффекта. Потому главная составляющая элемента — это пьезоэлектрическая пластина. Они начинает генерировать энергии, как только возникают вибрации детонации напряжением. Возрастает она в зависимости от частоты колебательных движений. Напряжение с датчика передается на блок управления, который автоматически корректирует опережение зажигания, отлаживая при этом реакцию воспламенения смеси топлива и воздуха.

Статья в тему: Что делать если троит двигатель на ВАЗ 2110

Расположение ДД

Явление детонации

Для начала следует разобраться в особенностях этого явления.

Внешне детонация проявляется в виде металлических звуков. При таких шумах водители обычно говорят — стучат пальцы.

Но возникновение детонации связано с разбалансировкой характеристик процесса сгорания бензина и нарушения момента опережения зажигания. Из-за этого серьезно повышается давление и температура внутри камеры сгорания, что ведет к мини взрывам смеси воздуха и топлива. Проявляется это в виде звука, похожего на удар металлических предметов друг о друга.

Как устроен датчик детонации ВАЗ 2114:и для чего необходим

Как проверить датчик детонации на ваз 2110

Работа механизма основана на принципе пьезоэлемента. Это значит, что если в цилиндре двигателя произойдет вибрация различного характера, с помощью электронных импульсов будет передан сигнал ЭБУ. В свою очередь конечный элемент в этой цепочке внесет изменения в работу угла зажигания.

Такой алгоритм действий позволяет обезопасить узлы и детали от механических повреждений. На «четырнадцатой» в большинстве случаев встречаются широкополосные механизмы, но нередко производитель устанавливал и резонансный тип устройства чаще всего на самых первых экземплярах ВАЗ-2114

Широкополосный механизм выигрывает у своего аналога тем, что обладает более широким спектром возможностей. Такой датчик способен улавливать шумы различных частот, что, несомненно, придает системе автомобиля дополнительной устойчивости.

Устройства работают по различным принципам, поэтому, в случае поломки резонансного датчика его невозможно заменить широкополосным. Аналогичная ситуация и в обратном случае. Если возникла острая необходимость в замене и изменении принципа работы механизма, то придется приобретать новый блок управления.

Признаки неисправности датчика детонации

Датчик детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Описание датчика детонации

Датчик детонации нива шевроле: где находится, замена

Теперь расскажем о датчике детонации. Начнем с расположения и назначения контроллера.

Место расположения, назначение и устройство

ДД в «Четырке» представляет собой один из основных элементов, которые определяют правильную работу силового агрегата. Основным элементов конструкции датчика детонации является пьезовый механизм. В момент подачи нагрузки на датчик детонации устройство осуществляет выработку электрического импульса, который поступает на управляющий модуль. Блок определяет появление детонации в работе двигателя, в соответствии с чем производит изменение угла опережения зажигания.

Что касается места расположения, то в ВАЗ 2114 ДД находится на блоке цилиндров мотора, между цилиндрами под номерами 2 и 3. Если ваш автомобиль оборудован мотором на 8 клапанов, то вы сразу увидите контроллер, открыв капот. Что касается 16-клапанных ДВС, то в данном случае найти датчик будет труднее, так как обзор закрывает головка блока.

Возможные неисправности и способы их устранения

По каким признакам можно определить неполадки в работе детонационного контроллера:

значительное падение мощности, что особенно проявляется при разгоне;
на панели приборов появился значок Check;
при резком нажатии на педаль газа может слышаться детонация — металлический стук, как говорят специалисты — стучат «пальчики»;
в некоторых случаях возможен перегрев двигателя.

Выход из строя контроллера, как правило, обусловлен регулярным использованием низкокачественного горючего.

Инструкция по диагностике и замене контроллера

Процедура диагностики может быть осуществлена как с помощью тестера, так и с применением омметра. При использовании тестера сам прибор надо будет подсоединить к разъему для проверки и осуществить диагностику работоспособности. Если у вас есть только омметр, то вам надо будет произвести замер величины напряжения между контактами контроллера.

Как проверить работоспособность ДД:

Сначала на вольтметре устанавливается измерительный предел в 200 мВ.
Затем к контактам регулятора необходимо подсоединить щупы диагностирующего прибора.
После этого попробуйте без особых усилий постучать по корпусу контроллера с помощью отвертки или другого подобного инструмента. При постукивании по корпусу значение напряжения на дисплее тестера должно увеличиться до 20-40 мВ, в данном случае все зависит от силы удара. Если в результате воздействия изменений нет, то нужно поменять ДД на новый (автор видео — Александр Дмитриев).

Для выполнения замены вам потребуется сделать следующее:

Подготовьте стандартный слесарный инструмент — гаечные ключи и отвертки, также потребуется наждачная бумага или железная щетка. Заглушите силовой агрегат и отключите зажигание, а затем откройте капот.
Затем вам надо будет найти ДД, нажать на фиксатор и отключить разъем с проводкой от регулятора детонации.
Используя гаечный ключ соответствующего размера, нужно открутить гайку со шпилькой (если в вашем авто установлен двухконтактный ДД). Если на двигателе установлен контроллер резонансного типа, то нужно извлечь пьезовый элемент.
После этого контакты на разъемах надо будет очистить при помощи наждачной бумаги или железной щетки — удалите все загрязнения и окисления. Если этого не сделать, то могут возникнуть проблемы в передаче сигнала — импульс будет не точный. Когда очистка будет завершена, вместо старого ДД установите новый.

Замена датчика фаз ваз 2114 8 клапанов

Определив, что ДФ неисправен, можно приступать к его замене. Процесс это достаточно легкий, чтобы самостоятельно выполнить всю работу вам потребуется лишь ключ-трещотка с головкой 10 мм.

Для начала разберемся, где находится датчик фаз ВАЗ 2114. Расположен он с правой стороны моторного отсека, вблизи воздушного фильтра. На корпусе блока цилиндров он закреплен одним винтом.

Замена датчика фаз ВАЗ 2114 производится в следующей последовательности:

Открываем капот и отключаем клеммы питания с аккумулятора четырнадцатой;
Отсоединяем с ДФ колодку проводов;
С помощью ключа на 10 выкручиваем фиксирующий датчик на блоке цилиндров винт;
Вынимаем ДФ из посадочного гнезда.

После демонтажа старого устройства осмотрите его визуально, возможно причиной его неисправности является намагнитившаяся на корпусе ДФ металлическая пыль. В случае ее обнаружения протрите устройство тряпкой и установите обратно. Если он не ожил и бортовой компьютер продолжает выдавать ошибки – датчик под замену.

Новый датчик положения распределительного вала ВАЗ 2114 устанавливается аналогичным образом. Как вы видите, работы тут от силы на 10-15 минут (замена датчика фаз ВАЗ 2115 выполняется по этой же методике).

Нередко встречаются случаи, когда даже после установки нового ДФ на бортовом компьютере четырнадцатой продолжают высвечиваться ошибки 0350 либо 0343.

Тут возможно два варианта развития событий. Возможно, вам попался неисправный ДФ (даже продавцы в автомагазинах говорят, что если на 10 датчиков фаз отечественного производства будет 5 рабочих, без заводского брака, это уже хорошо).

Проверка работоспособности после замены выполняется с помощью мультиметра, так, как это описано в предыдущем разделе статьи. Если данные тестера соответствуют показателям полностью рабочего датчика, значит проблема заключается не в нем. Ошибки 0350 и 0343, свидетельствующие о неисправности ДФ, также могут возникать из-за растянутого либо соскочившего на 1-2 зуба ремня ГРМ, или расшатанной шестерни коленвала.

Назначение датчика детонации

На ранних моделях ВАЗ 2114 применялся резонансный датчик детонации. В последующем он был заменен широкополосным. Оба ДД имеют схожий принцип действия, но существенно отличаются конструкцией. Поэтому они абсолютно невзаимозаменяемые.

Широкополосный ДД выполнен в форме круглого тора. Его крепления к двигателю осуществляется болтом, проходящим через отверстие, которое расположено по центру. Для соединения с главным модулем сбоку тора имеется двухконтактный разъем.

Фиксация резонансного датчика детонации не требует использования болта. С одной из сторон его корпуса имеется резьба, которой он вкручивается в посадочное место на блоке цилиндров.

Внутри обеих типов ДД расположен пьезоэлемент. Он чувствителен к вибрации и ударам. Отличием резонансного ДД является более узкий диапазон контроля.

Внутри датчика детонации вырабатывается электрический сигнал определенной частоты и амплитуды. Он поступает в ЭБУ. В электронном модуле управления происходит контроль и анализ получаемого сигнала. При обнаружении детонации ЭБУ корректирует работу мотора согласно заложенного алгоритма.

Устранение детонации сводит к минимуму паразитные нагрузки на мотор. В результате ресурс двигателя увеличивается Вот на что влияет датчик детонации.

Где находится датчик детонации ВАЗ 2114

Инженеры придумали устанавливать датчик детонации только в машинах с двигателем на инжекторах и работающих на нефтяном топливе. Электронная система должна присутствовать в транспортном средстве, иначе механизм не совмещается с транспортом. Поскольку аппарат определяет пределы вибраций, то и располагается деталь в наиболее вибрационном месте. Колебания развиваются на самых нагретых частях мотора.

Чтобы понять, где находится датчик, определите положение радиатора и осматривайте подкапотную начинку по направлению от него. Самое горячее место под капотом – блок мотора между 2-ым и 3-им цилиндром. В остальных цилиндрах температура в пределах нормы.

Прибор фиксируется на плоской поверхности. Это необходимо для того, чтобы исключить акустическое сопротивление и не допустить искажения звуковых колебаний;
Резьбовой стержень закрепляет устройство к блочной части мотора и гарантирует надежность фиксации;
Индикатор прибора располагается в салоне автомобиля на приборной панели. Датчик исправно работает, если индикатор не светится.

ДМРВ

BOSH 0 280 218 004, 037, 116

Чтобы с приемлимой точностью оценить состояние датчика, необходимо несколько минут, рожковый ключ на 10, фигурная отвёртка и китайский тестер со свежей батарейкой.

1. Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 Вольта. Находим в разъёме датчика провод жёлтого-выход (ближний по расположению к лобовому стеклу) и зелёного-масса (третий с того же края).

Это нужные нам выводы датчика. В системах разных лет цвета могут меняться(! да и разъём может быть уже меняным), неизменным остаётся только расположение выводов. Для оценки состояния ДМРВ, необходимо измерить напряжение между указанными выводами при включенном зажигании, но НЕ заводя двигатель!

Щупы тестера по диаметру позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции, добираясь до самих контактов и не причинять вреда самим уплотнителям. Полезно будет смазкой ВД пшикнуть на щупы. Включаем зажигание, подключаем тестер, снимаем показания. Эти же показаниия можно снять и без тестера с табло бортового компьютера, у кого он есть. В группе параметров “напряжения с датчиков”. Обозначается Uдмрв=…

2. Оцениваем результаты. Напряжение на выходе исправного датчика в состоянии “из упаковки” 0.996…1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. По увеличению этого напряжения можно вполне уверенно судить о степени “износа” датчика. Попадание напряжения в указанный выше диапазон — лучший результат этой проверки.

Дальше возможны варианты:

1.01…1.02 — вполне рабочий датчик, очень неплохо.
1.02…1.03 — тоже приемлимо, но датчик уже не молодой.
1.03…1.04 — большая часть ресурса уже позади, можно планировать скорую замену.
1.04…1.05 — явно уставший датчик, своё он уже отслужил. Если бюджет позволяет, смело меняем.
1.05…и выше — источник проблем, давно пора заменить.

3. Если по результатам оценки датчик имеет отклонения, да в общем, даже если и не имеет, но раз руки уже дошли, проводим визуальный осмотр. Фигурной отвёрткой откручиваем хомут резинового гофра-воздухоприёмника на выходе датчика, стаскиваем с него гофр, и внимательно осматриваем внутренние поверхности и самого датчика и гофра.

4. ключом на 10 откручиваем 2 винта, крепящие датчик к корпусу воздушного фильтра, извлекаем датчик. На передней части его- на входном крае, который только что извлекли из фильтра, должно по закону, красоваться резиновое кольцо-уплотнитель. Служит оно одной цели- предотвратить подсос нефильтрованого воздуха во впускной тракт через датчик и далее в поршневую группу.

Как правило, кольцо не на месте- оно застряло в корпусе воздушного фильтра, и уклоняется от прямых обязанностей. Подтверждением тому может служить тонкий слой пыли на входной сеточке самого датчика. Проводим по ней пальцем, делаем выводы. Если резинка была на месте, делаем выводы о её эластичности или качестве воздушного фильтра. Ещё одна причина, убивающая чувствительный элемент!

Достаём кольцо и восстанавливаем законность при сборке. Кольцо имеет на внутренней поверхности уплотнительный поясок- юбку. При сборке следим, чтобы она не завернулась, тоже источник подсоса пыли. Про воздушный фильтр понятно. Сборка за исключением уплотнительной резинки хитрости не имеет — её сначала на датчик, проверяем уплотнительную юбку, затем всё вместе в корпус фильтра. Тогда датчик заходит в корпус фильтра с уже заметным усилием. Закручиваем винты.

Описанный способ не является исчерпывающим и абсолютным, но в рамках любительской экспресс-проверки вполне достоин внимания. Более точный способ только при наличии профессионального оборудования.

Признаки неисправности датчика детонации

Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Неисправности цепи датчика детонации

Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).

Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).

Диагностика и замена детонационного датчика

Признаки неисправности датчика

Если вы начали замечать что двигатель вашего автомобиля работает неравномерно (троит), или ухудшилась его динамика и на щитке приборов во время начала движения на подъем или при разгоне автомобиля загорается сигнализатор «СHECK ENGINE», то следует проверить детонационный датчик на наличие его возможной неисправности. Следующая инструкция поможет вам своими руками провести диагностику и замену детонационного датчика.

Проверка

Итак, на ваз 2110, 2112, 2114, 2115 замена датчика детонации начинается со считывания кодов неисправностей двигателя:

Ошибка с кодом 0325 говорит о том, что в электрической цепи контура датчика произошел обрыв.

Необходимо внимательно осмотреть и при необходимости «прозвонить» весь контур и зачистить контакты в разъемах датчика, так как основной причиной данной ошибки являются окислившиеся контакты. Помимо этого необходимо проверить ремень ГРМ, а именно правильность его установки по меткам, возможно, он ослаб и перескочил на несколько зубьев.

Ошибка под номером 0328 говорит о высоком уровне сигнала детонационного датчика.

В данном случае необходимо обратить внимание на высоковольтные провода. Данная ошибка выдается при «пробое» питания и пьезоэлемента, а так же при повышенном зазоре клапанов. Опять же перепроверьте ремень ГРМ

Опять же перепроверьте ремень ГРМ.

Ошибки с кодом 0326 и 0327 говорят о том, что уровень сигнала от датчика слишком низок.

Как и в предыдущих случаях – проверяем контур электрической цепи, при снятом датчике обрабатываем специальными антикоррозийными средствами датчик и его контакты.Особое внимание уделите моменту затяжки датчика, который должен равняться 10-24 Н*м. Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:. Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:

Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:

В мультиметре устанавливаем режим вольтметра и вводим предел считываемых измерений 200 Мв;
На двух контактном датчике (широкополосного типа) подсоединяем щупы мультиметра к контактам, а на одно контактном (резонансного типа) – один к контакту, второй на корпус датчика;
Слегка с последующим возрастанием силы удара постукиваем металлическим предметом (отверткой или болтом) по корпусу датчика и наблюдаем за показаниями вольтметра;
При ударе должен наблюдаться скачок напряжения: сильнее удар – выше скачок, в противном случае — датчик определенно на замену.

Так же замена датчика детонации ваз 2115 может сопровождаться его проверкой омметром, при которой показания сопротивления должна находиться в шкале 1-10 МОм.

Замена

Замена датчика детонации ваз 2112, 2110, 2114, 2115 не представляет собой ни чего сложного, так что данная инструкция каких либо дополнительных видео материалов содержать не будет.Как говорилось выше, датчики обоих типов исполнения устанавливаются на блоке цилиндров двигателя.Весь процесс замены состоит в следующем:

При выключенном зажигании отсоединяем от датчика разъем проводов или одного провода при резонансном типе датчика;
В первом случае ключом на «13» откручиваем крепящий к двигателю болт…

Замена датчик детонации ваз 2115

…а во втором с помощью ключа на «22» выкручиваем из корпуса блока и демонтируем само устройство;

3. Устанавливаем в обратной последовательности.
