Электросхема для авто ваз 2107 с объяснениями

Схема электрооборудования ВАЗ-2107

1 — боковые указатели поворота; 2 — блок-фары; 3 — очистители фар; 4 — звуковые сигналы; 5 — электродвигатель вентилятора; 6 — датчик включения электродвигателя вентилятора; 7 — электродвигатель смывателя фар; 8 — блок управления пневмоклапаном; 9 — электродвигатель очистителя ветрового стекла; 10 — электродвигатель омывателя ветрового стекла; 11 — датчик уровня тормозной жидкости; 12 — катушка зажигания; 13 — подкапотная лампа; 14 — датчик указателя давления масла; 15 — распределитель зажигания ваз 2107; 16 — датчик контрольной лампы давления масла; 17 — свечи зажигания; 18 — датчик температуры охлаждающей жидкости; 19 — генератор; 20 — микропереключатель карбюратора ваз 2107; 21 — аккумуляторная батарея; 22 — пневмоклапан карбюратора ваз 2107; 23 — реле включения стартера; 24 — стартер; 25 — реле очистителя ветрового стекла; 26 — реле зажигания; 27 — реле-прерыватель аварийной сигнализации; 28 — выключатель стоп-сигнала; 29 — розетка для переносной лампы; 30 — выключатель света заднего хода; 31 — лампа вещевого ящика; 32 — выключатель контрольной лампы стояночного тормоза; 33 — монтажный блок ваз 2107; 34 — выключатель фонаря сигнализации открытой передней двери; 35 — фонарь сигнализации открытой передней двери; 36 — выключатель зажигания; 37 — переключатель очистителя ветрового стекла; 38 — выключатель омывателя стекол; 39 — выключатель звуковых сигналов; 40 — переключатель света фар; 41 — переключатель указателей поворота; 42 — выключатель аварийной сигнализации; 43 — выключатель освещения приборов; 44 — прикуриватель; 45 — часы с лампой освещения шкалы; 46 — выключатели плафона, расположенные в стойках дверей; 47 — комбинация приборов; 48 — указатель давления масла с контрольной лампой недостаточного давления; 49 — указатель температуры охлаждающей жидкости; 50 — тахометр; 51 — реле-прерыватель контрольной лампы стояночного тормоза; 52 — контрольная лампа указателей поворота; 53 — контрольная лампа уровня тормозной жидкости; 54 — контрольная лампа заряда аккумуляторной батареи; 55 — контрольная лампа заднего противотуманного света; 56 — контрольная лампа дальнего света фар; 57 — контрольная лампа габаритного света; 58 — контрольная лампа стояночного тормоза; 59 — лампы освещения комбинации приборов ваз 2107; 60 — вольтметр; 61 — указатель уровня топлива с контрольной лампой резерва; 62 — переключатель электродвигателя отопителя ваз 2107; 63 — дополнительный резистор электродвигателя отопителя; 64 — электродвигатель вентилятора отопителя; 65 — выключатель наружного освещения; 66 — выключатель заднего противотуманного света; 67 — выключатель обогрева заднего стекла; 68 — плафон; 69 — задние фонари; 70 — фонари освещения номерного знака; 71 — датчик указателя уровня топлива; 72 — элемент обогрева заднего стекла ваз 2107.

Инжектор и карбюратор

Как правило, принципиальная электрическая схема авто подобной модификации строится по следующему принципу:

• проворачиваемый в замке зажигания ВАЗ 2107 ключ запускает стартер и провоцирует подачу электропитания на клеммы;
• начинает активно функционировать коленвал и поршневая система;
• запускается генератор;
• поступление питания на катушку;
• передача электрического импульса к трамблеру;
• проход заряда к свечам зажигания.

Если после длительных стараний запустить двигатель не представляется возможным, в первую очередь необходимо проверить схему электрооборудования ВАЗ 2107

Должное внимание следует уделить состоянию контактов, которые в результате подгорания вполне могут провоцировать неполадку

Система, содержащая в себе карбюратор, должна быть проверена на предмет работоспособности бегунка и, как обычно, свечей. Примерно в 90% случаев после таких манипуляций удается найти проблему.

Некоторые модели УАЗ и ВАЗ имеют бесконтактную систему зажигания. Внутри нее установлен электронный коммутатор, установленный между катушкой и трамблером. Благодаря тому, что в автомобиле установлена подобная схема подключения, стоит транспортное средство на порядок дороже.

Модификация, получившая название инжекторной, отличается наличием огромного множества электронных компонентов. Их замена обычно осуществляется в условиях СТО, однако попробовать справиться с трудностями можно и самостоятельно.

Для этих целей рекомендуется выполнить следующие действия:

• отсоединить провод, идущий непосредственно от датчика зажигания ВАЗ 2107;
• замерить сопротивление омметром;
• сравнить полученные данные с табличными;
• произвести регулировку.

Любая схема электропроводки ВАЗ может быть диагностирована и починена в один день

Важно лишь четко соблюдать инструкцию и постоянно сверяться с тем, как реализована схема подключения на бумаге и реальной жизни. Несоответствия, пусть даже редко, имеют место быть

Именно поэтому мастеру следует быть начеку.

Настраиваем карбюратор ДААЗ на ВАЗ-2107

Учтите, что процесс регулировки займет у вас какое-то время. Необходимо работать медленно и четко следовать инструкции. Учтите, что от точности настройки зависят характеристики вашего двигателя и его «прожорливость», а значит и ваши дальнейшие затраты. Общий алгоритм работы следующий:

— осмотрите деталь на факт повреждений и дефектов;

— почистите и промойте все детали от грязи и мусора;

— почистите сетчатый фильтр;

— вымойте поплавочную камеру;

— произведите чистку воздушных жиклеров;

— отрегулируйте ХХ карбюратора, пусковой механизм и поплавочную систему.

Теперь рассмотрим каждый из этапов более подробно:

1. Восстановление сетчатого фильтра выполняется в следующей последовательности:

— с помощью бензонасоса подкачайте в камеру карбюратора горючее до момента, пока закроется запорный клапан;

— подвиньте в сторону «колпак» фильтра и демонтируйте клапан;

— промойте клапан в растворителе и просушите (можно использовать источник сжатого воздуха).

Учтите, что наличие «провалов» при работе двигателя, снижение мощности, «тупость» автомобиля часто связана именно с загрязнением фильтра.

1. Вычистите поплавковую камеру. Для этих целей используйте специальную резиновую грушу. После этого просушите изделие. Протирка днища поплавковых камер с помощью обычных тряпок запрещена. В противном случае на дне карбюратора могут остаться части ворса, которые с большой вероятностью забьют жиклеры и приведут к целому ряду проблем.
2. Проверяйте герметичность запорной иглы. Сделать это можно с помощью специальной груши. Убедитесь, что поплавки находятся сверху и ставьте крышку. Надавливайте на грушу и прислушивайтесь, нигде ли не проходит воздух. Если есть утечка, то может понадобиться замена корпуса клапана или иглы.

1. Отрегулируйте поплавковую систему. Для этого:

— проверьте, в каком положении находится поплавок. Если он смещен, то подравняйте его с помощью специального держателя;

— убедитесь в закрытии игольчатого клапана;

— открывайте «лючок» камеры и подвигайте поплавок. Далее слегка натяните на себя «язычок» кронштейна;

— выставьте требуемое расстояние между поплавком и прокладкой «лючка». Оптимальный параметр – 6-7 мм. Если же измеренный показатель не попал в этот диапазон, то необходима регулировка. В случае погружения зазор должен быть не больше одного-двух миллиметров. В противном случае иглу можно браковать;

— измеряйте зазор, который реально получается между поплавком и иглой. При открытом клапане данная величина должна быть 15 мм.

Выполнять упомянутые выше проверки можно без демонтажа или с демонтажем карбюратора.

1. Выполните регулировку пусковой системы. Чтобы сделать эту работу вы должны демонтировать воздушный фильтр, завести автомобиль и вытянуть подсос где-то на третью часть. Ваша задача добиться 3 200-3 600 оборотов в минуту. Как только данный параметр выставлен, отпускайте воздушную заслонку и выставляйте вращение где-то на 300 оборотов меньше.
2. Настройте холостой ход. Винт качества закрутите полностью, а затем сделайте 2-3 оборота в сторону по направлению часовой стрелки. Проверьте, чтобы винт количества не был закручен полностью. Далее прогрейте мотор до рабочей температуры (подсос должен быть открыт). Как только двигатель прогрелся, убирайте подсос и прислушивайтесь к работе силового узла. Если мотор начинает глохнуть, то слегка выверните винт количества. Если же обороты слишком большие, то, наоборот, немного вкрутите винт обратно.

Ваша задача – выставить 900 оборотов в минуту. С помощью вращения винта качества добейтесь минимальной оборотистости при стабильной работе (в этом случае обороты могут возрасти). После этого винтом количества возвращайтесь к параметру 900 оборотов в минуту. Если есть необходимость, снова используйте регулятор качества.

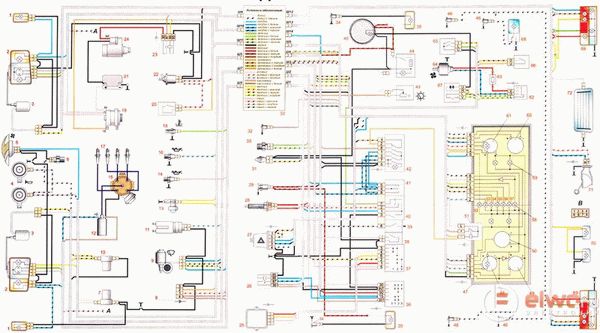

Схема электрооборудования ВАЗ 2107

Схема электрооборудования автомобиля ВАЗ-2107. Нажмите на картинку для увеличения. Все подписи ниже под схемой.

2 – боковые указатели поворота;

3 – аккумуляторная батарея;

4 – реле включения стартера;

5 – электропневмоклапан карбюратора;

6 – микропереключатель карбюратора;

7 – генератор 37.3701;

8 – моторедукторы очистителей фар*;

9 – датчик включения электродвигателя вентилятора;

10 – электродвигатель вентилятора системы охлаждения двигателя;

11 – звуковые сигналы;

12 – распределитель зажигания;

13 – свечи зажигания;

15 — датчик указателя температуры охлаждающей жидкости;

16 – подкапотная лампа;

17 – датчик сигнализатора недостаточного давления масла;

18 – датчик сигнализатора недостаточного уровня тормозной жидкости;

19 – моторедуктор очистителя ветрового стекла;

20 – блок управления электропневмоклапаном карбюратора;

21 – катушка зажигания;

22 – электродвигатель насоса омывателя фар*;

23 – электродвигатель насоса омывателя ветрового стекла;

24 – монтажный блок;

25 – реле очистителя ветрового стекла;

26 – реле аварийной сигнализации и указателей поворота;

27 – выключатель сигнала торможения;

28 – выключатель света заднего хода;

29 – реле зажигания;

30 – выключатель зажигания;

31 – трехрычажный переключатель;

32 – выключатель аварийной сигнализации;

33 – штепсельная розетка для переносной лампы**;

34 – переключатель вентилятора отопителя;

35 – дополнительный резистор электродвигателя отопителя;

36 – лампа сигнализатора включения обогрева заднего стекла;

37 – лампа сигнализатора недостаточного уровня тормозной жидкости;

38 – блок сигнализаторов;

39 – электродвигатель вентилятора отопителя;

40 – лампа освещения вещевого ящика;

41 – выключатели плафонов на стойках передних дверей;

42 – выключатели фонарей сигнализации открытых передних дверей***;

43 – фонари сигнализации открытых передних дверей***;

44 – соединительная колодка;

47 – выключатель освещения приборов;

48 – диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;

49 – указатель уровня топлива;

50 – лампа сигнализатора резерва топлива;

52 – лампа сигнализатора включения указателей поворота;

53 – лампа сигнализатора приоткрытия воздушной заслонки карбюратора;

54 – лампа сигнализатора заряда аккумуляторной батареи;

55 – выключатель сигнализатора приоткрытия воздушной заслонки карбюратора; 56 – комбинация приборов;

58 – выключатели плафона на стойках задних дверей;

59 – указатель температуры охлаждающей жидкости;

61 – лампа сигнализатора включения стояночного тормоза;

62 – лампа сигнализатора недостаточного давления масла;

63 – лампа сигнализатора включения дальнего света фар;

64 – лампа сигнализатора включения наружного освещения;

66 – выключатель сигнализатора включения стояночного тормоза;

67 – выключатель наружного освещения;

68 – выключатель обогрева заднего стекла с лампой подсветки;

69 – выключатель заднего противотуманного света с сигнализатором включения*;

70 – предохранитель цепи противотуманного света;

72 – задние фонари;

73 – датчик указателя уровня топлива и резерва топлива;

74 – колодки для подключения к элементу обогрева заднего стекла*;

75 – фонари освещения номерного знака.

Порядок условной нумерации штекеров в колодках : а – блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; б – монтажного блока и трехрычажного переключателя; в – реле аварийной сигнализации и указателей поворота; г – задних фонарей (нумерация выводов по порядку от края платы); д – выключателя аварийной сигнализации.

* Устанавливаются на части выпускаемых автомобилей.

** С 2000 г. не устанавливается.

*** С 1998 г. не устанавливаются.

**** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Устройство системы зажигания ВАЗ 2106

Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.

Состав системы зажигания

Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.

Автомобили ВАЗ 2106 оборудованы батарейно-контактной системой зажигания

В состав системы зажигания входят:

• аккумуляторная батарея;
• выключатель (замок зажигания с группой контактов);
• двухобмоточная трансформирующая катушка;
• трамблёр (распределитель с прерывателем контактного типа и конденсатором);
• провода высокого напряжения;
• свечи.

Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:

• аккумулятор;
• выключатель;
• первичная обмотка катушки (низковольтная);
• прерыватель с искрогасящим конденсатором.

В цепь высокого напряжения входят:

• вторичная обмотка катушки (высоковольтная);
• распределитель;
• свечи зажигания;
• высоковольтные провода.

Назначение основных элементов системы зажигания

Каждый элемент СЗ является отдельным узлом и выполняет строго определённые функции.

Аккумуляторная батарея

Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.

Аккумулятор предназначен для запуска стартёра и подачи питания в цепь низкого напряжения

Выключатель

Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.

Выключатель зажигания поворотом ключа замыкает (размыкает) цепь низкого напряжения

Катушка зажигания

Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.

С помощью катушки зажигания напряжение бортовой сети увеличивается до нескольких десятков тысяч вольт

Распределитель (трамблёр)

Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.

Трамблёр предназначен для распределения напряжения по цилиндрам двигателя

Прерыватель

Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта — стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.

Основу конструкции прерывателя составляют подвижный и стационарный контакты

Конденсатор прерывателя

Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой — к стационарному.

Конденсатор предотвращает искрообразование между разомкнутыми контактами прерывателя

Высоковольтные провода

С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.

Высоковольтные провода передают напряжение с контактов крышки трамблёра на свечи зажигания

Свечи зажигания

Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания — создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.

Свечи зажигания служат для воспламенения топливно-воздушной смеси

При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.

Признаки неисправности карбюратора ВАЗ 2107

О наличии проблем в работе карбюратора можно судить по следующим проявлениям:

• «провал» при нажатии на педаль газа, когда машина некоторое время продолжает движение с прежней скоростью или замедляется;
• «рывок» при нажатии на педаль газа, когда машина начинает ускоряться, потом замедляется и снова ускоряется;
• серии «рывков» или «провалов» при движении;
• вялый разгон, потеря мощности;
• повышенный расход топлива;
• осложненный запуск двигателя;
• повышенные либо пониженные обороты на холостом ходу;
• неровная работа или остановка двигателя на холостом ходу.

Схема карбюратора ВАЗ 2107 не является слишком сложной, поэтому ремонт и регулировку узла можно произвести самостоятельно.

Чистка, дефектовка, проверка карбюратора ВАЗ 2107

Для полного обслуживания необходимо узел демонтировать с авто. Делается это путем демонтажа корпуса воздушного фильтра, отсоединения от узла патрубков, трубок, тросов и провода электромагнитного клапана. После остается только открутить 4 гайки крепления карбюратора к впускному коллектору и снять узел.

Крышка карбюратора

Начинаем с крышки. Обслуживание включает в себя такие этапы:

1. Откручиваем винты крепления крышки.
2. Отсоединяем телескопический привод управления воздушной заслонкой.
3. Снимаем с корпуса крышку вместе с пусковым устройством и поплавком.
4. Отвинчиваем винты крепления пускового устройства и отсоединяем тягу от рычага оси заслонки.
5. Извлекаем ось поплавка и снимаем поплавок вместе с запорной иглой.
6. Откручиваем пробку фильтра, установленного на штуцере подачи топлива (если пробка не откручивается, нанесите по ней несколько несильных ударов ключом). Извлекаем фильтрующий элемент (сетку).
7. Снимаем прокладку.
8. Крышку отмываем от грязи. Каналы в ней продуваем с использованием чистящего средства (если средства нет под рукой, можно продувку делать сжатым воздухом).
9. Промываем и продуваем фильтрующую сетку. Ставим ее на место и закручиваем пробку.
10. Осматриваем состояние запорной иглы (резиновой манжеты на ней). Устанавливаем поплавок с иглой на место.
11. Проверяем положение поплавка (влияет на уровень в поплавковой камере). Делается это так — переворачиваем крышку вертикально (чтобы запорная игла закрыла канал подачи) и замеряем расстояние от поплавка в поверхности крышки. Расстояние составляет 6,5 мм, при таком показателе уровень соответствует норме. Если не сходится, регулируем и настраиваем положение поплавка подгибанием язычка.
12. Проверяем герметичность запорной иглы. Для этого переворачиваем крышку поплавком вверх и создаем разряжение во впускном штуцере ртом (вытягиваем воздух из штуцера). Если запорная игла «не держит», заменяем ее.
13. С помощью разрежения проверяем целостность диафрагмы пускового устройства (при создании разрежения шток устройства должен перемещаться). При надобности ремонтируем пусковое устройство с использованием новой мембраны из ремкомплекта.
14. Устанавливаем пусковое устройство на крышку карбюратора (заменив уплотнительную манжету устройства), соединяем тяги и телескопический привод.

После укладываем новую прокладку и откладываем крышку в сторону.

Ещё кое-что полезное для Вас:

• Как отрегулировать холостой ход на карбюраторе
• Регулировка и настройка карбюратора на ВАЗ 2109
• Почему машина начинает дергаться при движение — основные причины

Корпус

Следующий этап – очистка и дефектовка корпуса:

Демонтируем вакуумный привод заслонки второй камеры.
Отсоединяем корпус дроссельных заслонок, открутив крепежные винты (снизу его).
Отсоединяем ускорительный насос вместе с диафрагмой.
Выкручиваем воздушные и топливные жиклеры (запомните или пометьте, где какой стоял), извлекаем эмульсионные трубки, установленные под воздушными жиклерами.
Откручиваем распылитель ускорительного насоса.
Выкручиваем перепускной жиклер ускорителя.
Отвинчиваем электромагнитный клапан холостого хода.
Извлекаем диффузоры.
Осматриваем жиклеры и каналы снятых деталей на загрязненность, если нужно, промываем их.
Проверяем нижнюю плоскость корпуса (которой он прилегает к корпусу дроссельных заслонок) на изгиб

При обнаружении изгиба корпус замените или выровняйте.
Продуваем каналы (можно просто забрызгивать чистящее средство во все видимые отверстия).
Проверяем работоспособность вакуумного привода дроссельной заслонки 2-ой камеры.
Проверяем плотность посадки диффузоров.
Ставим на место снятые детали (важно не перепутать их месторасположение) и вспомогательные узлы.
Заменяем прокладку.. После этих операций откладываем корпус в сторону. После этих операций откладываем корпус в сторону

После этих операций откладываем корпус в сторону.

Корпус дроссельных заслонок

Следующий этап – настройка корпуса дросселей:

• Выкручиваем винты «качества» и «количества»;
• Тщательно очищаем корпус и продуваем каналы в нем;
• Заменяем манжеты на винтах и ставим на место;

После обслуживания каждой составляющей карбюратора, еще их внимательно осматриваем на правильность сборки.
Далее собираем составные части воедино и устанавливаем карбюратор на место, предварительно заменив прокладку под ним и тщательно очистив посадочную поверхность на впускном коллекторе.

Отказ основных систем автомобиля

Причиной внезапного отказа многих узлов автомобиля ВАЗ 2107 могут быть повреждения и выход из строя элементов электрической проводки.

Наиболее частые поломки проводки приведены ниже:

1. Частым дефектом является перегорание плавкой вставки предохранителя, вызываемое перегрузкой цепи или коротким замыканием. Поскольку в электросхеме ВАЗ 2107 часто применяются предохранители старого образца, то часто встречаются окисления или ослабевание зажимов контактов в монтажном блоке. Для исправления этих неисправностей следует заменить предохранитель или очистить контакты. На последних выпусках автомобилей применялись монтажные блоки с ножевыми предохранителями, которые обеспечивают лучший контакт и более надежную работу электрической цепи.
2. Более сложным случаем является отгорание или окисление токопроводящих дорожек в монтажном блоке. Для ремонта блок снимают с автомобиля, пропаивают повреждённые участки и покрывают их защитным лаком. В случае критических повреждений блок подлежит замене.
3. При замыкании участка проводки будет происходить постоянное выгорание плавкой вставки. Для поиска поврежденного элемента необходимо прозвонить цепь мультиметром. Замененные провода следует аккуратно проложить по штатному маршруту. Обрыв цепи также определяется прозвонкой проводов.
4. При неполадках в компонентах системы впрыска возможно включение индикаторной лампы Check Engine на комбинации приборов. Причиной могут стать выход из строя датчиков или обрывы цепей. Для поиска причин повреждения следует произвести диагностику системы впрыска при помощи тестового прибора, подключаемого к разъему диагностики. Имеющиеся в системе коды ошибок могут быть расшифрованы и на основе этих данных производится ремонт.
5. Причиной полной неработоспособности электрической системы может стать разряд батареи или окисление минусового провода, который подключается к кузову. На разряд батареи указывает тусклое свечение контрольных ламп и полное их отключение при подключении нагрузки (клаксон или попытка прокрутить двигатель стартером).
6. Горящая лампа зарядки батареи на работающем двигателе указывает на неисправность генератора или обрыв цепи, связывающей генератор с батареей.
7. Пульсации света при работающем двигателе являются симптомом выгорания регулировочного реле на генераторе. Реле подлежит замене, поскольку эксплуатация автомобиля с повышенным напряжением в бортовой сети недопустима.

В ролике, предоставленном каналом Автоэлектрика ВЧ, показан ремонт проводки фонарей заднего хода на ВАЗ 2107.

Порядок регулировки ДААЗ 2107-1107010-20

Регулировка проводится только на исправном и обслуженном карбюраторе. Крайне желательно наличие прибора, которым можно провести замеры вредных выбросов СО. Рассмотрим порядок действий:

• Проводим проверку уровня в поплавковой камере. Это делается при помощи шаблона, который можно изготовить самому или приобрести в специализированном магазине.
• Проводим проверку зазоров контактной группы распределителя зажигания (смотрим в тех.книжке своего автомобиля) и визуально осматриваем свечи. Последние должны строго соответствовать модели двигателя согласно калильного числа.
• Запускаем мотор и даем ему прогреться до рабочей температуры.
• Используем отвертку для регулировки винта количества горючей смеси. С его помощью следует установить обороты в пределах 820-900 об/мин. Контролируем их количество при помощи тахометра (встроенного или отдельного).

Прикручиваем винт качества горючей смеси. При этом важно следить за количеством СО в отработавших газах (исправный двигатель при температуре 20 градусов по Цельсию выпускает 0,5-1,2% СО).
Снова используем винт количества смеси и устанавливаем холостой ход.

Схема автомобиля — Жигули 2107

Схема соединений монтажного блока на ВАЗ 2107

Р1 — реле включения обогрева заднего стекла; Р2 — реле включения очистителей и омывателя фар; Р3 — реле включения звуковых сигналов; Р4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Монтажный блок, без крышки

1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателя фар (Р2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света фар (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель

Электросхема соединений системы генератора 37.3701

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

Схема соединений системы генератора Г-222

1 — генератор; 2 — отрицательный диод; 3 — положительный диод; 4 — обмотка статора;5 – регулятор напряжения; 6 – обмотка ротора; 7 – конденсатор для подавления радиопомех; 8 — аккумуляторная батарея; 9 — реле контрольной лампы заряда аккумуляторной батареи; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

Эл.схема соединений стартера

1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 8 – реле включения стартера; 9 – монтажный блок; 10 – выключатель зажигания

Схема классической и безконтактной системы зажигания

1 — свечи зажигания; 2 — распределитель зажигания; 3 — конденсатор; 4 — кулачок прерывателя; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания; А — к клемме «30» генератора

1 — свечи зажигания; 2 — датчик-распределитель зажигания; 3 — экран; 4 — бесконтактный датчик; 5 — коммутатор; 6 – катушка зажигания; 7 — монтажный блок; 8 — реле зажигания; 9 — выключатель зажигания; А — к клемме «30» генератора

Включение наружного освещения — схема

1 — блок–фары с лампами габаритного света; 2 — подкапотная лампа; 3 — монтажный блок; 4 — лампа освещения вещевого ящика; 5 — выключатель освещения приборов; 6 — задние фонари с лампами габаритного света; 7 — фонари освещения номерного знака; 8 — переключатель наружного освещения; 9 — контрольная лампа наружного освещения, расположенная в спидометре; 10 — выключатель зажигания; А — к клемме «30» генератора; Б — к лампам освещения приборов и к лампам подсветки выключателей

Включение фар и противотуманного света в задних фонарях — электросхема

1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари;7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп;9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар. А — вид на штекерный разъем блок-фары: 1 — штекер ближнего света; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света; Б — к клемме «30» генератора. В – выводы печатной платы заднего фонаря (нумерация выводов от края платы): 1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота
