Дуговая ксеноновая лампа (типы и область применения)

Конструкция и принцип работы ксеноновой оптики

Чтобы выполнить установку ксенона в фары своими руками, надо знать принцип его работы. Ксеноновая лампа – это небольшая колба с двумя электродами, изготовленная из кварцевого стекла. Колба заполнена хлоридами нескольких металлов и ксеноном – инертным газом, который излучает яркое свечение, если через него начинают пропускать ток.

Чтобы лампа зажглась, через ксенон по технологии нужно пропустить ток напряжением 25000 В, потом достаточно поддерживать напряжение 80 В и выше. Но штатное оборудование не может обеспечить таких условий. Поэтому при переходе на ксенон требуется установка специального предпускового блока. По новым правилам также требуется установка корректора фар и омывателя.

Hyundai ix35 2.0*4WD*6AT*бензин › Бортжурнал › Установка ксенона

Итак… после мучительных, но, надо признать, недолгих раздумий решил поставить себе ксенон в ближний свет.

Ранее имел с ним дело на бывшем Фокусе. Ставил сначала в рефлектор, настраивал и прочее, но всё равно слепил встречку. Рефлекторные фары Фокуса (именно Фокус 2 рестайл!) плохо формируют пучок света и «выбрасывают» на дорогу кучу паразитных засветок по бокам и вверх, что негативно сказывается на встречных авто. Позднее были куплены адаптивные фары, настроены на ручной корректор фар и уже в них опять поставил ксенон. Стало гораздо лучше, было ровное распределение света, не было паразитных засветок. Но фары было решено продать, поставил назад свои рефлекторы, установив в них обычные лампы накаливания. Комплект ксенона отдал другу на Toyota Avensis (линзы, омыватель у него с завода).

Поизучав на просторах информацию по ix35 наткнулся на фишку, что машина может ругаться на ксенон без обманки. Задумался. Попробовал просто отключить разъём ближнего света на на одной фаре и включить свет — никаких сигналов не было. Тем не менее, решил не рисковать, взял ксенон с обманкой — Sho-Me Pro H7 5000k (заказывал тут — avtogsm.ru/xenon-sho-me-pro-h7-5000k-p1812.html). На Фокусе ставил лампочки 4300К, казались желтоватыми. Потому сейчас решил взять побелее — 5000К (хотя дополнительно взял 2 лампочки на 4300К на всякий случай :)).

Итак, для установки понадобится:— ключ на 10 и на 12 (использовал головки с воротком);— дрель со свёрлами на 3-6мм и 20-25 (отлично подойдёт фреза от парктроника, но у меня таковой пока нет в наличии);— 2 болта М6 (крепление 1 блока розжига к кузову авто);— нож (я использовал канцелярский);— изолента;— напильник/наждачка (некрупная).

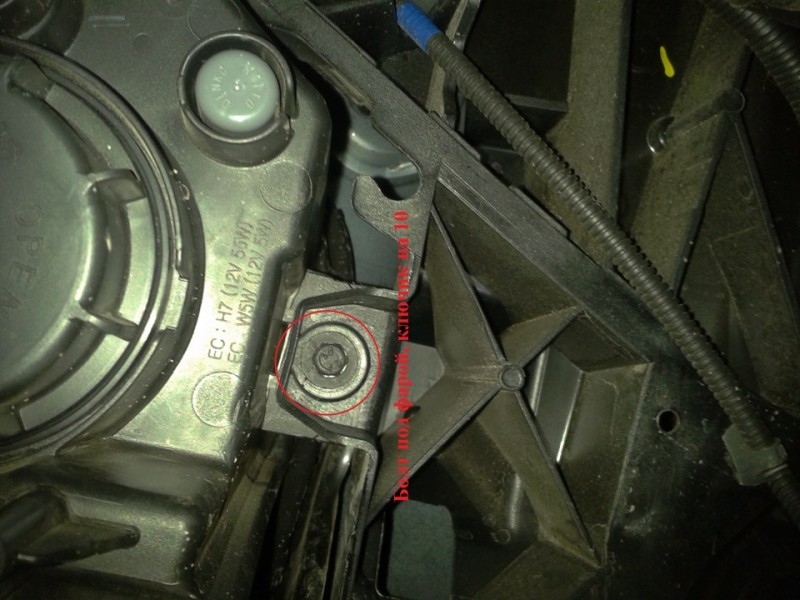

Фара ix35 держится на 3 болтах и защёлке. 2 болта сверху фары (на 10 и на 12) и 1 болт с внутренней стороны крепит фару к «телевизору». После откручивания 3-х болтов фара остаётся на защёлке, которая находится на «телевизоре» ближе к крылу авто (см. фото). Отсоединяем 2 колодки проводов.

Снимаем фару, откручиваем крышку ближнего света. В крышке сверлим отверстие для проводов ксеноновой лампы (я делал в 2 захода – сверлом на 4мм и потом на 23мм). Отверстие обрабатываем напильником/наждачкой/ножиком для облагораживания краёв полученного отверстия.

Модное направление

В настоящее время любители тюнинга автомобилей часто применяют ксеноновые лампы в фарах своих железных коней. Но мало кто задумывается о вреде их использования. Самое главное в их действии — это яркость света встречной машины, на которой установлены ксеноновые источники освещения, очень сильно ослепляет водителей. Поэтому возникает риск аварийной ситуации. Бесспорно, установленные биксеноновые лампы смотрятся эффектно, но стоит и подумать о других участниках дорожного движения.

Возможно, в скором будущем появятся аналоги ксенона и биксенона, но значительно превосходящие их по параметрам. Данная статья поможет вам разобраться в спорном вопросе: что лучше ксенон или биксенон.

Как установить ксенон на авто самостоятельно и что нам для этого понадобится?

Доброго времени суток, уважаемые автолюбители! И вновь мы возвращаемся к постоянно – злободневной теме – ксенон. Интерес к ксеноновом световым приборам вполне обоснован, потому, что сколько бы нам не говорили, и сколько бы мнений мы не выслушивали, но факт остается фактом – ксеноновое освещение более эффективно.

Прежде, чем мы перейдем к практическим советам о том, как самостоятельно правильно установить ксенон, необходимо вспомнить. Вспомнить или впервые узнать о Требованиях к автомобильному осветительному оборудованию, которые предъявляются на дорогах страны. Особенно в части, касающейся установки ксенона.

Какой ксенон устанавливать на авто?

Установка биксеноновых линз вместо обычных фар

Вопрос о том, какой устанавливать, сегодня не очень актуален, если отбросить в сторону откровенные подделки мастеров «китайских фонариков из бамбука», то на рынке достаточно широкий выбор ксенона. Достаточно вспомнить о ксеноне Philips или о комплектах ксенона от Sho Me

Но, это исключительно прерогатива водителя – выбор бренда. Главное, чтобы ваш автомобиль попадал под теоретические условия установки ксенона. И на вашем автомобиле должны быть установлены галогенные фары типа «H» (Н1, Н3 и Н4, и т. д.). Модификация или изменения проводки бортовой сети для установки ксенонового оборудования не нужны.

Итак, перед тем, как установить ксенон, вы ознакомились с правилами, и приобрели комплект ксенона. Да, не следует забывать о том, что по евростандарту, установленное ксеноновое оборудование обязательно подразумевает два условия: обязательная автоматическая коррекция фар и обязательное наличие омывателя фар.

Стандартный комплект ксенона

• лампы ксеноновые – две штуки;
• блоки розжига – два;
• предохранители – два (20А);
• комплект проводов для подключения к бортовой сети;
• комплект крепления блоков розжига;
• инструкция по установке и подключению (в обязательном порядке при покупке убедитесь в том, что она переведена).

Всё. Если ваш автомобиль отвечает требованиям установки ксенона, ксеноновое оборудование куплено, стандартный набор инструментов под рукой, то можно приступать к установке ксенона. По времени установка ксенона своими руками у вас займет час-другой. Плюс потом нужно будет произвести коррекцию (регулировку) фар. Либо самостоятельно, либо на стенде в автосервисе.

Как установить ксенон самостоятельно?

Снимаем старые фары. Снимаем защитные крышки ламп (в зависимости от того на дальний или ближний свет вы устанавливаете ксеноновые лампы). Если ставите биксенон, то, соответственно снимаете обе защитные крышки.

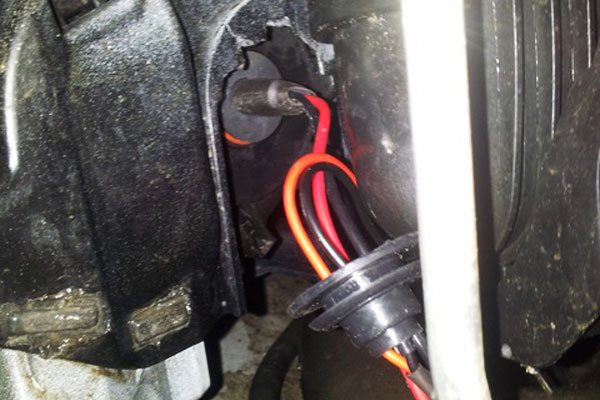

В корпусе фары нужно просверлить отверстие для проводки от ксеноновой лампы. В отверстие вставляем резиновое кольцо. Ксеноновые лампы монтируем на место галогенных ламп. Крепим лампы.

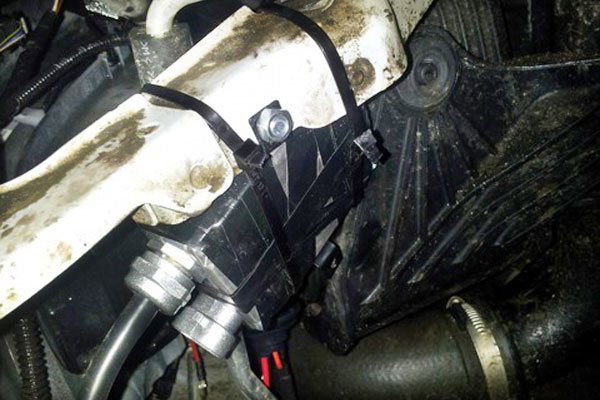

Устанавливаем блок розжига в удобном месте и подсоединяем к нему провод от ксеноновой лампы

Обратите внимание на то, чтобы провода не находились в натянутом состоянии. Второй провод от блока розжига подсоединяем к сети к тому разъёму, к которому была подсоединена галогенная лампа

Сверяйте правильность подключения с инструкцией.
Устанавливаем фары на место, предварительно вернув защитную крышку. Блоки розжига желательно максимально удалить от двигателя. Для того, чтобы защитить блок розжига от попадания воды. Рекомендуют изолировать его полиэтиленом. Но, это лишнее, так как блок герметичен.
Как уже говорилось, — проводим коррекцию фар.

Собственно и всё. Мы с вами разобрались, как правильно установить ксенон. Вам остается теоретически подготовить себя к встрече с работниками автоинспекции, относительно законности установки ксенона на ваше авто, и наслаждаться полученным результатом эффективного освещения дороги. Удачи вам при установке ксенона на свой автомобиль.

Что лучше: XE или BI

Прежде чем делать окончательные выводы, перечислим достоинства и недостатки обеих технологий.

Начнём с того, что для многих автовладельцев установка ксенона – это вопрос престижа, лежащий в иррациональной области. Дело в том, что многие модели оснащаются газоразрядной оптикой только в максимальной комплектации, и обладатели менее дорогих авто как бы чувствуют себя обделёнными. Что ж, психология – это великая сила, но недооценивать эксплуатационные характеристики ксенона/биксенона никак нельзя. Пор сравнению с обычными галогенками ксеноновая оптика менее требовательная к электроэнергии, потребляя её примерно вдвое меньше.

Но есть и другие достоинства:

• по уровню яркости преимущество ксенона/биксенона тоже более чем ощутимое: 3000-3200 люмен (у галогенок с этим намного скромнее – 1500 люмен). Такая добавка позволяет существенно повысить безопасность при поездках в ночное время суток. К сожалению, пока ксенон не стал массовой технологией, этот тезис касается только относительно небольшой доли транспортных средств;
• долговечность – ещё один важный фактор, который нельзя не учитывать при оценке целесообразности установки современной оптики. Средний ресурс ламп на основе ксенона – порядка 3000 часов, у галогенных аналогов время наработки на отказ примерно вдвое меньше. Здесь тоже всё предельно ясно: сказывается отсутствие нити накаливания;
• о низком энергопотреблении мы уже говорили. Следствие — уменьшение нагрузки на генератор и некоторое снижение потребления топлива;
• улучшение видимости дороги при тумане и других похожих природных явлениях. В этом аспекте биксенон даст фору и галогенкам, и светодиодной головной оптике. Так что если вы помышляете о монтаже/замене противотуманок, то установка биксенона сделает эту операцию невостребованной;
• отсутствие ослепляющего действия светового луча на встречный автотранспорт тоже входит в число плюсов ксеноновых фар, но при условии их правильной регулировки – в противном случае будем иметь обратный эффект.

Установка ксенона на машину

А теперь поговорим и о недостатках ксеноновой/биксеноновой оптики:

• высокая стоимость, ели говорить о массовом распространении любой новой технологии, считается основным сдерживающим фактором. Не является исключением и ксеноновая автомобильная оптика. Учитывая её молодой возраст, надеяться на резкое снижение цен в обозримом будущем не приходится. Именно поэтому на бюджетные машины такие устройства штатно не устанавливают. Хочется надеяться, что пока;
• сложность самостоятельной установки. Действительно, газоразрядные лампы используют принципиально другой метод свечения, поэтому и конструкция такой оптики сильно отличается от традиционной. А это означает, что при монтаже придётся вносить немало изменений в конструкцию автомобиля, что потребует обязательной легализации такой светотехники. Иначе проблемы с дорожной автоинспекцией неизбежны;
• существует также такая проблема, как совместимость, по крайней мере, на уровне цоколей. Если с этим всё в порядке, нужно убедиться и в возможности установки ксенона/биксенона на конкретную модель авто. Для этого посмотрите, имеется ли на фаре маркировка «К». Если нет – придётся покупать новые блок-фары;
• наконец, нельзя не отметить, что за езду с неправильно или неправомерно установленными биксеноновыми фарами полагается наказание в виде лишения прав. Проще всего легализовать такую оптику, доверив её установку сертифицированному центру, но это будет дорого (сравнимо со стоимостью самого комплекта автооптики). При самостоятельной установке часть средств можно сэкономить, но придётся потратить на порядок больше времени на беганье по инстанциям. Этот фактор следует учитывать и при покупке ТС с пробегом – если на нём присутствуют ксеноновые фары, поинтересуйтесь, они штатные или установлены самостоятельно. В последнем случае требуйте соответствующие разрешительные документы.

Подведя итоги всему вышесказанному, ответить на вопрос, что лучше, ксенон или биксенон, в целом весьма затруднительно. Но в конкретных случаях выбор сделать не так уж сложно.

Так, если вы не стеснены ограниченным бюджетом, при этом ваш режим езды предполагает частые поездки по загородным автотрассам в тёмное время суток – лучше выбрать биксенон. Он намного ярче галогенок и позволяет без проблем использовать интенсивный световой луч в обоих режимах.

Если вы намного больше колесите по городу, вполне достаточно будет комбинации ксенон + галогенка. Если не жалко денег – можно установить и по две ксеноновые колбы на каждую фару – это обойдётся дороже, но будет более надёжно и долговечно.

Самостоятельная установка ксенона в фонари заднего хода

Ксенон часто используется для тюнинга задней оптики. Чтобы оборудовать газоразрядными лампами фонари заднего хода, надо:

Купить подходящий комплект ксенона.

Демонтировать оба фонаря заднего хода.

Срезать разъем от штатной лампы и подпаять его к лампе ксенона.

Чтобы вставить в плафон ксеноновую лампу, может потребоваться сточить отверстие в фонаре и намотать изоленту (чтобы лампа не проваливалась глубже).

Вместо изоленты можно использовать герметик.

Минусовой провод от предпускового блока подключить к общему минусу.

Желательно использовать круглую клемму, тогда монтаж будет аккуратнее.

Плюсовой провод от блока подключить к красному проводу (здесь также можно использовать подходящие клеммы).

Заизолировать участок, где соединяются провода.

Провод, который идет от предпускового блока к ксеноновой лампе, просунуть через специальную резинку (при необходимости ее можно разрезать).

Замотать новую проводку изолентой.

Лишние отверстия можно залить клеем.

Выполнить установку задних фар.

Разновидности модулей: на чём остановить выбор и чем отличаются

• Монолампы (народное название — ксенон). Каждая колба работает с модулем, настроенным для газоразрядной лампы. При включении ближнего или дальнего света применяются разные лампы. Могут быть как с отражателем, так и с использованием линзы.

• Лампы 2 в 1 (известные как биксенон). В одной колбе предусмотрен как ближний, так и дальний свет. Переключение фокусировки происходит за счёт перемещения специальной шторки.

  Такие лампы устанавливаются в специальные фары с отражателем, изготовленным для биксеноновых источников света.

• Биксеноновые линзы. Одноламповый модуль, обеспечивающий режимы ближнего и дальнего света. Переключение осуществляется при помощи шторки, управляемой электромагнитом.

  Такие световые модули применяются на большинстве современных автомобилей. Световой поток имеет чёткую светотеневую границу, ослепление встречных водителей не происходит.
  Подобное решение популярно среди любителей кустарного тюнинга световых приборов. Автомагазины предлагают широкий ассортимент комплектов биксенона для установки в штатные галогеновые фары.

Для законного использования таких фар необходимо выполнить следующие условия (согласно всё тому же «Техническому регламенту о безопасности колёсных транспортных средств»):

1. Фары должны быть оборудованы устройством фароочистки (омывателем).
2. Световой модуль должен быть оборудован автоматическим корректором угла наклона фар.
3. При самостоятельной установке биксенонового модуля необходимо получить разрешение ГИБДД с внесением соответствующей записи в ПТС и Свидетельство о регистрации автомобиля.

Как сделать ксенон в противотуманки своими руками?

Чтобы противотуманные фары машины обеспечивали лучшую видимость в непогоду и хорошо освещали обочины дороги, их целесообразно оборудовать ксеноном. Да и смотрятся ксеноновые ПТФ намного эффектнее штатных фар. Итак, чтобы установить ксенон, надо:

Извлечь штатную лампу (на некоторые модели ксенон ставится без снятия противотуманной фары).

Взять из комплекта ксеноновую лампу.

Вставить ее в фару на место штатной.

Чтобы завершить установку ксенона в туманки своими руками, надо разместить два блока розжига (от левой и правой фары).

Если ранее ксенон был установлен в ближний и дальний свет, найти место для дополнительных блоков не так-то просто, но есть неплохой вариант. Надо взять блок розжига и прикрутить к нему изолентой железный крепеж.

Потом дрелью высверлить отверстие для крепления блока где-нибудь недалеко от фар.

Аккуратно прикрутить предстартовый блок.

Установить проводку легко, там просто невозможно подключить что-нибудь не так.

По такому же принципу ксеноном оснащается вторая фара. Наконец, надо выполнить установку противотуманных фар (если они были демонтированы).

Чего боится ксенон?

Ксеноновая оптика – это довольно сложная система. Конструкция данных приспособлений считается хрупкой и тонкой, нежели у галогенных фар. Подобная лампочка довольно сильно боится постоянных циклов включения или выключения. Более того, источники света постоянно контактируют с высокой температурой. Они могут быстро и внезапно сгореть. Поэтому свечение может быть либо красного, либо зеленого цвета. Также не стоит подвергать вибрациям ксеноновые лампы. И если произойдет разгерметизация, то этот излучатель сразу же выйдет из строя.

Более того, иногда бывает такое, что брак встречается непосредственно из коробки. Довольно часто подобное можно встретить в дешевых лампах. Китайские товары, как правило, имеют срок гарантии не более одной недели. Именно поэтому обязательно нужно приобретать фирменную продукцию. Но следует понимать, что это недешево.

Как работает блок розжига ксенона?

Если взять характеристики блока розжига, то зачастую составляют:

Напряжение от 8 до 16 Вольт.

Сила потребляемого тока – от 3 до 6 Ампер.

Среднее потребление около 35 – 55 Ватт.

Но постойте, а где же напряжение в 25000 Вольт? Ведь это очень большой показатель. Спокойно ребята, такое напряжение действительное есть – то есть с одной стороны заходит низкое, а выходит очень высокое, но лишь на какие-то миллисекунды, именно они нужны для того чтобы поджечь наш газ. Это и есть принцип высоковольтного бока питания.

Если копнуть в строение (кому интересно) то становится понятно, что у нас от бортовой сети 12 Вольт, забирается первоначальная энергия — дальше она поступает в импульсный трансформатор, который преобразует напряжение уже до 250 Вольт. После чего он отдает напряжение конденсатору, где оно накапливается (обычно его напряжение около 400 – 500 Вольт, а емкость от 0,2 до 0,5 Микрофарада). Дальше импульс, от конденсатора, поступает на высоковольтную катушку, и уже она методом индукции первичной и вторичной катушек выдает очень высокое напряжение, которое в десятки раз, может превышать напряжение на конденсаторе.

Дальше напряжение, которое требуется для дальнейшего «горения» как я уже писал, составляет всего 60 – 80 Вольт, все зависит от мощности лампы.

Популярные комплекты ксенона

Популярным среди потребителей является комплект ксенона MTF Light, в составе которого находятся ксеноновые лампы Philips (h1, 3, 4, 7), а также блок розжига MTF. Комплект весьма эффективный, особенно в дождь, лампы настроены таким образом, что световой поток «прорезает стену дождя», не рассеиваясь при этом.

Ксенон от SHO-ME (Корея) позволяет подобрать требуемый цвет из широкого температурного спектра. Линейка продукции предусматривает установку на любой автомобиль с абсолютно любым типом цоколя и фар (ксенон и биксенон). Лампы изготовлены компанией PhXenon, комплекты отличаются высокой надежностью и простотой в установке.

Комплект ксенона Infolight (США) завоевал признание многих установщиков и установивших. Секрет успеха ксенона от Infolight — высокое качество, наличие гарантийного сертификата, а также детальное руководство по установке. Качественные блоки розжига, прекрасно собраны лампы изготовлены по лицензии Philips. Единственный минус в том, что нередко заявленная мощность блока розжига не соответствует действительности.

Ксенон APP Digital Ultra Slim (Япония) отличается от аналогов тем, что имеет миниатюрные блоки розжига, при этом может похвастаться продолжительным сроком службы, и мгновенным выходом на рабочий температурный режим.

Свойства ксенона

Ксенон, как и все инертные газы VIII группы таблицы Менделеева, состоит из одноатомных молекул, не имеет ни запаха, ни цвета, не горит и не поддерживает горение, не взрывоопасен, слабо растворяется в воде и очень быстро выделяется из организма через легкие.

Как инертный газ он благороден, никакой биотрансформации в организме не подвергается, не вступает ни в какие химические реакции. Инертность Хе обусловлена насыщенностью внешней электронной оболочки, электронные конфигурации его предельно замкнуты и максимально прочны. Порядковый номер Хе — 54, молекулярный вес —131,29. Плотность при 0 °С и 1 Ата составляет 5,89 кг/м3, что в 4 раза выше, чем у воздуха и в З,2 раза выше, чем у N₂О.

Преимущества ксеноновых ламп

35-ваттная ксеноновая лампа может выдавать до 3000 люмен. Сопоставимая галогенная лампа может набрать всего 1400 люмен. Цветовая температура ксеноновой системы также имитирует температуру естественного дневного света, которая составляет от 4000 до 6000 Кельвинов. С другой стороны, галогенные лампы дают желто-белый свет.

Широкое покрытие

Мало того, что скрытые лампы производят более яркий, более естественный свет; они также обеспечивают освещение дальше по дороге. Ксеноновые лампы распространяются шире и дальше, чем галогенные лампы, что позволяет вам вести машину намного безопаснее ночью на высоких скоростях.

Эффективный расход энергии

Это правда, что ксеноновые лампы потребуют больше энергии при запуске. Однако при нормальной работе они потребляют гораздо меньше энергии, чем галогенные системы. Это делает их более энергоэффективными; хотя преимущество может быть слишком маленьким, чтобы распознать.

Срок службы

Средняя галогенная лампа может работать от 400 до 600 часов. Ксеноновые лампы, могут работать до 5000 часов. К сожалению, ксенон все еще отстает от 25 000-часового срока службы светодиодных ламп.

Можно ли узаконить?

Как уже было сказано выше, существует законный способ эксплуатации биксеноновых линз. В самом идеальном варианте заводская комплектация машины изначально предусматривает возможность использования подобной оптики (данный факт должны подтверждать заметки в техпаспорте и техосмотре автомобиля). В таком случае ничего дополнительно делать не нужно. Если же изначально транспортное средство не отвечает заявленному требованию, то его можно модифицировать специально для оборудования газоразрядных фар. Порядок действий следующий:

• Владелец машины составляет заявление на переоборудование ТС, где, собственно, и указывается намерение вместо штатных галогеновых ламп инсталлировать биксеноновый модуль;
• Заявление подается в отделение ГИБДД по месту жительства, сотрудники которого оформляют соответствующую резолюцию;
• Далее в НАМИ-ПТИА-ФОНД (организация, регистрирующая факт переоборудования автомобилей) отправляется определенный пакет документов (заявление из ГИБДД с резолюцией, ПТС, свидетельство о регистрации ТС, подробное описание планируемых работ, сертификация на биксеноновые линзы);
• В течение пары дней собственнику приходит ответ – «Заключение о возможности внесения изменений…». Далее в сервисном центре проводятся все необходимые работы по установке новых фар, что подтверждается документом («Заявление-декларация…»).
• Оборудованные линзы проверяются на соответствие нормативным требованиям на СГТО или ПТО, в результате чего владелец машины получает на руки диагностическую карту и «свидетельство о соответствии…».
• В ГИБДД переоформляются документы на транспортное средство (ПТС и свидетельство о регистрации), а затем в них вносятся специальные отметки об установленных биксеноновых модулях.

Про биксеноновые лампы

Если в машине стоит лампа, подходящая для ближнего и дальнего света, тогда речь идет о «биксеноне».

Такая лампа имеет особенность в своей конструкции – она меняет свет путем смены объема газа, который изменяется при повороте колбы.

Сегодня среди заводских биксенонов можно увидеть кустарные или низкокачественные варианты, что тоже нужно учесть. Чтобы выявить заводской вариант – нужно лишь взглянуть на цену и все станет понятно.

Цоколь класса D

Лампочки с цоколями обсуждаемой сери устанавливаются в фары ближнего света. Их цветовая температура колеблется от 4300К до 6000К, в зависимости от производителя. Так, китайские марки отличаются большей температурой цвета, нежели европейские или американские. Ключевой отличительной чертой лампы D1S является структура, объединяющая блок розжига и лампочку в один элемент. Таким образом, отсутствует комплект высоковольтных проводов. Это значит, что уходит необходимость искать место для блока розжига под капотом и дополнительно заниматься его монтажом.

Автолампа D1R отличается тем, что имеет специальное напыление на колбе. Данная мера помогает избежать создания бликов, слепящих прочих участников движения. Цоколь D2S предназначен для установки в линзованную оптику. Напылений на такой лампе нет, так как данной функцией занимается линза. Аналогичный элемент — D4S. Данная автолампа предназначена только для линз «японцев»: Toyota, Lexus. Лампочки с цоколем D2R по структуре и показателям похожи на D2S. Но, за счет заводского напыления, этот тип элементов устанавливается в обычные фары ближнего света.
