Что такое и как работает система климат-контроля в автомобиле

Профилактика и грамотная эксплуатация

Кондиционер или отопитель, работающий в составе климат контроля, нужно поддерживать в оптимальном техническом состоянии.

Водители допускают элементарные ошибки при эксплуатации системы и толком не понимают, как работает климат контроль в автомобиле.

Есть несколько рекомендаций, которые помогут избежать нежелательных поломок и дорогостоящего ремонта КК:

• минимум раз в год проверяйте систему на предмет герметичности, поскольку используемый хладагент может вытекать через треснувшие патрубки, ослабшие крепления и другие повреждённые участки;
• следите за уровнем охладителя и по мере его снижения проводите дозаправку (это дешевле, чем полностью заправить систему);
• для ремонта и обслуживания обращайтесь только в специализированные сервисные центры, поскольку самостоятельно чинить такое оборудование не рекомендуется;
• параллельно с дозаправкой делайте диагностику работы электронного блока;
• систему рекомендуется включать минимум через 1 минуту после запуска мотора и отключать её хотя бы за 1 минуту до остановки двигателя;
• чтобы избежать проблем со здоровьем, выставляйте температуру внутри салона не ниже 10 градусов по сравнению с наружной температурой (если на улице 30 градусов Цельсия, кондиционер рекомендуется включать не холоднее 20 градусов);
• периодически меняйте салонный фильтр, особенно при регулярном использовании охлаждения и отопления;
• проводите чистку радиатора (кондиционера) для избавления от накопившейся пыли, включая режим продува раз в месяц на 5 – 10 минут;
• очищайте вентиляцию салона с помощью доступных методов, чтобы избавиться от загрязнений и скапливающихся вредных микроорганизмов.

Простые меры, которые помогут продлить жизнь вашему климатическому оборудованию. Если не придерживаться этих рекомендаций, будете регулярно сталкиваться с проблемами и дорогостоящим ремонтом.

Способ установки

Установив климат контроль своими руками, вы получите все эти опции либо их часть (в зависимости от выбранного экземпляра). Цифровой климат контроль в автомобиле можно установить как своими руками, так и доверить это дело профессионалам. Установка – очень сложный процесс, который потребует знания не только механической, но и электрической части автомобиля. Не последнюю роль здесь играет выбор самой установки, которую собираетесь внедрить. Для этого лучше использовать климатический контроль из авто вашей модели, но с более дорогой комплектацией, поскольку внедрением данных установок занимались специалисты завода производителя, и они намного лучше интегрируются с авто. Некоторые модели могут не потребовать замены электропроводки, поскольку все выводы под климат уже будут.

Чтобы установить климат контроль в автомобиле своими руками, нужно внедрить такие элементы:

1. Электропроводку с выводами для подключения блока управления и датчиков (если она не установлена заводом изготовителем).
2. Электро- или пневмоприводы с обратной связью. Все приводы должны быть электронными (вентилятор отопителя, краник печки, приводы заслонок, клапан, регулирующий мощность кондиционера), если у вас установлены механические, то их необходимо заменить.
3. Блок электронного управления.
4. Датчики температуры и датчик солнечной интенсивности (большее количество датчиков позволяет более точно измерять температуру).

Затем всё нужно подключить и настроить. Для настройки можно пользоваться как сторонними программами, так и использовать программу самого устройства (если она имеется). Необходимо скоординировать работу двигателей и заслонок с блоком управления. Также нужно откалибровать систему, чтобы датчики, приводы и блок управления работали как одно целое. Для правильного внедрения климата в авто своими руками потребуется схема электропроводки, поскольку для корректной работы необходимо правильно «запитать» электронный блок, чтобы не создавать дополнительной нагрузки на остальные элементы автомобиля

Особое внимание нужно обратить при подключении датчиков, поскольку они подвержены воздействию помех от других электроприборов, и их провода должны быть экранированными

В целом работа очень сложная и кропотливая и потребует от исполнителя хороших знаний и умений. И перед установкой необходимо всё внимательно посчитать, возможно, дешевле будет приобрести авто с предустановленным климатическим контролем либо воспользоваться услугами специализированных сервисов, чем заниматься этим самому. Ну а если подсчёты покажут обратное, то нужно запастись терпением и приступать к работе. Данная система имеет огромное количество плюсов, которые позволят передвигаться на машине с более комфортабельным салоном, что положительно сказывается на самочувствии водителя и пассажиров.

Что делать, когда не работает климат-контроль?

При проявлении признаков неисправности рекомендуется провести тестирование устройства при помощи алгоритмов встроенной самодиагностики. Если владелец не знает, как провести процедуру или она не предусмотрена конструкцией, то эксплуатация климата запрещается. Требуется обратиться в сервис для проведения обслуживания и ремонта.

Самостоятельная диагностика системы

Ряд автомобилей оснащается встроенной самодиагностикой системы. Примером может служить климат автомобиля Kia Soul, который тестируется удержанием кнопки Off и частыми нажатиями на клавишу Mode. На экране включится двузначное число, указывающее на исправность системы или наличие ошибок.

Результат диагностики — ошибки не найдены

На других автомобилях используется свой алгоритм запуска самодиагностики климатической системы. Информацию об особенностях проведения процедуры можно найти в инструкциях по эксплуатации.

Возможна проверка климата сканером ошибок. Подобную процедуру проводят в специализированном сервисе, поскольку в личном владении сканирующие приборы почти не встречаются.

Ремонт климат-контроля своими руками

Владелец может самостоятельно ремонтировать климат-контроль, основываясь на результатах самодиагностики или проверки тестовым компьютером. Для замены узлов необходимо разбираться в конструкции автомобиля и иметь необходимые навыки и инструмент. Неквалифицированное вмешательство приведет к еще большим повреждениям и дорогостоящему ремонту.

Выполнение ремонта:

1. При внезапной остановке компрессора рекомендуется проверить предохранитель, расположенный в подкапотном монтажном блоке. Плавкая вставка заменяется на деталь аналогичного номинала. Если происходит повторное сгорание, то следует искать неисправность в электрических цепях. Запрещается установка более мощных предохранителей или «жучков», поскольку это может привести к возгоранию.
2. Окисление контактов проводки вентилятора или износ щеток двигателя. Вентилятор климатических установок снимается без особых сложностей. Контакты очищаются и промазываются специальной токопроводящей пастой. Щетки заменяются на новые, подходящие по размеру.
3. Неисправности блока управления можно попробовать исправить пропаиванием дорожек на печатных платах, которые часто отслаиваются от перепадов температуры. Встречаются растрескивания мест припаивания регуляторов. Повреждения можно обнаружить при внимательном осмотре через увеличительное стекло.
4. Немного сложнее ремонт двигателей приводов заслонок, которые расположены в глубине приборной панели. Для доступа к ним потребуется снятие ряда элементов — бардачка, боковых крышек и т. д. Снятый моторедуктор разбирается, поврежденные детали заменяются аналогичными. Если таких узлов найти не удалось — то редуктор меняется на новый.

Ремонт компрессора или вентилятора рекомендуется проводить в специализированных сервисах, которые заправят систему климат-контроля и полноценно протестируют работу всех узлов.

Профилактика неисправностей системы

Регулярное профилактическое обслуживание резко снижает риск поломки климатической установки:

1. Нужно контролировать давление хладагента и при необходимости заправлять его до нормы. Рекомендуется проводить проверку в начале летнего сезона.
2. При повреждении уплотнительных колец или радиатора используется специальная добавка в хладагент. Средство просачивается через неплотности и обнаруживается при освещении деталей ультрафиолетовой лампой.
3. Заменять салонный фильтр минимум один раз в год. Желательно производить смену каждые полгода.
4. Периодически промывать систему специальным дезинфицирующим веществом на основе хлоргексидина. Процедура избавит от неприятного запаха, возникающего при работе климат-контроля.

Как работает климат-контроль

Работа климатических установок на разных автомобилях отличается в зависимости от программы, типа установки, количества датчиков, конструкции заслонок. Общая схема работы выглядит так:

1. На пульте управления выставляется нужная температура.

2. Происходит забор воздуха с улицы.

3. Воздух, сквозь фильтр, поступает в климатическую установку. В радиаторе испарителя воздушные потоки охлаждаются и осушаются.

4. Охлажденный воздух поступает в нагревательную часть. Радиатор нагревателя подключен к охлаждающей системе постоянно.

5. Автоматическая заслонка регулирует нужное для подогрева количество воздуха.

6. Холодный и горячий воздух смешивается и подается в воздуховоды, которые распределяют смешанный воздух по салону.

7. Автоматические заслонки каналов подают воздух в разные точки салона.

При смешивании воздуха, система учитывает температуру в автомобиле и снаружи. Летом комфортные условия в салоне обеспечивает испаритель, а зимой — радиатор отопления.

Пластиковые окна нового поколения — дышат

Современные металлопластиковые конструкции предусматривают наличие клапана климат-контроля. Его предназначение — обеспечивать поступление свежего воздуха извне в автоматическом режиме. Такие окна за оригинальную конструктивную особенность получили название «дышащих пластиковых окон».

Располагается это нехитрое устройство обычно в верхней части оконной рамы. Регулируется величина открытия специальными устройствами в автоматическом режиме, который зависит от температуры, влажности и силы ветра (в зависимости от модели отличаются). Когда необходимо можно закрыть клапан вручную. Сложная система каналов позволяет проникающему воздуху постепенно подогреваться, что препятствует обледенению стекол зимой.

Тем не менее не все вентиляционные клапаны подойдут к конкретному окну и конкретному помещению

На это нужно обратить внимание, иначе ваша покупка не только не принесет желаемой выгоды, но напротив, сделает жизнь в доме невыносимой. Сравнение различных систем вентиляции

«Клапан климат-контроля за сутки позволяет трижды обновить воздух в помещении 20-25 кв. метров, практически не снижая комфортность температуры.

Важно чтобы клапан зимой не перекрывался полностью и общедомовая вытяжка (если это не частный дом) была исправна. Иначе клапан обледенеет и перестанет работать.»

Определение климат-контроля и его функционал

Система поддержания микроклимата – это набор из таких основных элементов, как отопитель с кондиционером, датчики, замеряющие влажность и температуру, электронный блок управления (ЭБУ) и фильтрационная система. Также имеется испаритель воды, дренаж конденсата, компрессор и прочие, перечислять которые нет смысла.

Поскольку для человека наиболее подходящая температура составляет +22-25 °С, а влажность 65-80 процентов, устройство должно поддерживать эти показатели. То есть, после анализа текущих данных, активированный климат-контроль оптимизирует не только температуру, как это делает кондиционер, но и следит за влажностью и направлением воздушных потоков. По сути, это сплит-система, использующаяся в помещениях, только в миниатюрном варианте. Кроме того, данный элемент дополнительного оборудования позволяет не запотевать стеклам машины, а в более дорогих модификациях еще и фильтрует воздух, поступающий в салон при открытии дверей либо окон.

Нельзя не упомянуть о том, что перечисленные комплектующие «клима» монтируются не только в передней панели салона, но и сзади, сбоку и даже под капотом. То есть, она фактически опоясывает всю внутреннюю часть машины. Поэтому, кроме понимания, как работает климат-контроль в автомобиле, нужно знать, что этот атрибут, назовем его так, по определению не может быть дешевым. Однако вложенные в него деньги себя полностью оправдывают, поскольку способны работать в разных направлениях: лицо, ноги, лицо/стекло и пр. И это – минимальный набор функционала.

Наиболее «умные» в автоматическом режиме заботятся о самочувствии людей, предотвращая риск простуды, и анализируют уровень освещенности салона. А если уж совсем не поскупиться, то можно приобрести «Инфинити», в состав климат-контроля которого входит даже ионизатор воздуха.

2 Итак, зачем нужна кнопка принудительного включения кондиционера, если в машине есть климат-контроль?

Кондиционер не просто охлаждает воздух, но забирает из него влагу, поэтому работа кондиционера поможет не запотеть стеклам во время дождя. Кроме того, при низких температурах внутри автомобиля (на обшивке, ковриках и т. д.) формируются мельчайшие фрагменты льда. Часто поездки не такие длинные, чтобы весь лед растаял, к тому же на обуви и одежде пассажиры вносят новые порции снега, льда, а значит, и влаги.

При плюсовых температурах лед переходит сначала в жидкое, а затем в газообразное состояние. Влажность внутри салона буквально «зашкаливает». Наблюдается интенсивное запотевание стекол, что существенно ухудшает обзор.

Кратковременное включение системы кондиционирования позволяет убрать из воздуха в салоне скопившиеся водяные пары и избежать неприятных последствий вроде влажных разводов на приборной панели или непросыхания обивки сидений. Более того, «сушка» воздуха устраняет неприятный затхлый запах

При этом обратите внимание: при включении кондиционера нужно выбирать режим замкнутой циркуляции, чтобы подача воздуха происходила изнутри

Рекомендации по выбору системы

Следует понимать то, что готовых комплексных решений на рынке нет, так как каждый отдельный случай является уникальным. И система управления комплектуется с учетом особенностей каждого помещения отдельно.

В результате правильным решением будет не поиск оборудования, а выбор компании-исполнителя.

Специалисты которой смогут:

• создать проект, согласно действующих стандартов;
• подобрать подходящее по параметрам оборудование, соответствующее даже стилю дизайна;
• выполнить монтаж системы, причем качественно.

Оптимальным решением считается приобретение и установка климат-контроля совместно с отопительным, вентиляционным и любым другим оборудованием, с которым он будет использоваться для обеспечения нужного микроклимата.

Причина в том, что далеко не все приборы и агрегаты совместимы и имеют внутренние блоки управления, на которые можно подать командный сигнал.

А в ряде случаев даже не предусмотрена возможность установки сервоклапанов и прочего оборудования, что гарантировано не позволит интегрировать отдельные элементы в целостную климатическую систему.

Следует понимать, что актуальные версии умных систем управления микроклиматом довольно дорогие, поэтому они станут оптимальным вариантом далеко не для всех. При этом не нужно пытаться найти выход с помощью покупки дешевого оборудования неизвестных производителей

Это же является еще одной причиной, чтобы начать процедуру выбора с поиска квалифицированных специалистов, способных разобраться в ситуации и составить проект, позволяющий приобрести все необходимое без денежных потерь.

Осложняет самостоятельный выбор компонентов климатической системы и то, что среди производителей, даже относящихся к группе лидирующих в сфере, много неизвестных.

А также сотрудники организации, занимающейся климатическими системами, единственные люди, которые смогут определить стоимость необходимого в конкретном случае оборудования, его монтажа, который тоже не из дешевых.

В любом случае климат-контроль обойдется дорого, так необходимый блок управления может стоить десятки тысяч рублей.

К примеру, в 15-25 тыс. рублей обойдется один датчик, измеряющий температуру, а их может понадобиться от нескольких штук до нескольких десятков, если площадь квартиры внушительная, а помещений много.

Основные принципы работы современной системы климат-контроля

В контексте разговора об автоматической настройке климата в машине стоит выделить дешевые и дорогие варианты климат-контроля. Дешевая конструкция состоит из одного датчика, который обычно располагается на крыше. Это не самый эффективный способ измерить температуру в салоне, да и сопоставление внутренней и внешней температуры будет полезным делом. Пока температура в верхней части салона наберет настроенное значение, в ногах пассажиров будет очень холодно (или жарко, если речь идет о зиме). Такие системы не слишком эффективны, они чаще всего применяются в китайских автомобилях. В дорогом климат-контроле работает целая группа датчиков:

• температура в салоне измеряется на двух уровнях — внизу и вверху, также возможны датчики на картах дверей;
• обязательно происходит сопоставление с температурой внешней среды, что позволяет оптимизировать работу системы;
• на панели стоит датчик прогревания солнечных лучей, который также оптимизирует работу автоматики;
• внутри кондиционера находятся датчики давления фреона, дающие информацию о безопасности работы установки;
• при агрессивных настройках температуры бортовой компьютер может самостоятельно оптимизировать работу установки;
• в некоторых авто также стоят датчики влажности воздуха, и этот параметр можно настроить;
• рекуперация воздуха включается во многих современных машинах автоматически при появлении посторонних примесей.

Это значит, что водителю достаточно указать только желаемую температуру, а кондиционер или отопитель с помощью автоматики сам включится в нужный режим работы. Для этого автоматика использует показания всех датчиков, анализирует и сопоставляет данные и отдает команды климатическим модулям. Подобные решения позволяют без труда наладить необходимые режимы в условиях работы кондиционера и отопителя. Также в некоторых авто происходит автоматическая вентиляция воздуха и увлажнение при необходимости. Впрочем, увлажнители включаются в зависимости от выставленной температуры.

Как правильно пользоваться системой

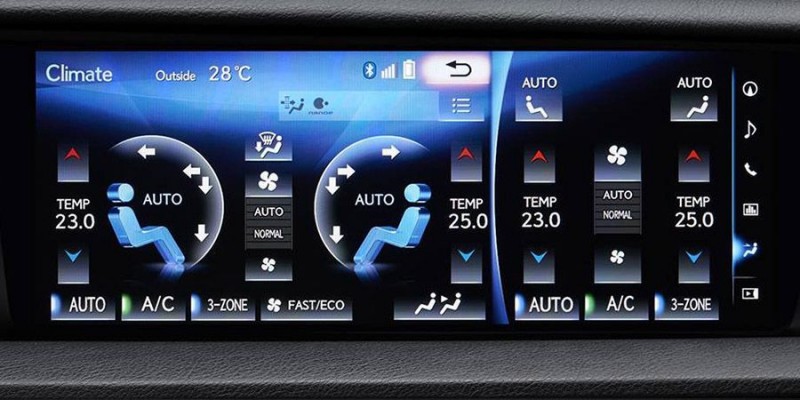

Невзирая на самые разные органы управления климат-контролем, можно говорить об их некоторой унификации. То есть, настраивать микроклимат в салоне можно одними и теми же кнопками вне зависимости от марки и модели автомобиля.

 Для активации оборудования обычно есть кнопка ON/OFF. Как вариант – иконка с разорванным кружком.

 Кнопка AUTO позволяет включить режим автоматического поддержания температуры.

 Чтобы задействовать кондиционер, нужно нажать на А/С.

 Ручная регулировка температуры – общая или позонная – осуществляется с помощью валика или соответствующих кнопок.

Кроме того, в любом блоке управления имеются как минимум 3 кнопки, которые регулируют направление воздушного потока – на переднее стекло, ноги, головы и ноги пассажира. И все же из-за обилия нюансов использования системы лучше всего проштудировать инструкцию по эксплуатации устройства. Другой вопрос, что есть несколько условий, которые одинаково применимы ко всем без исключения «климам».

 Использовать систему в режиме кондиционера рекомендуется как минимум через 1-2 минуты с момента запуска двигателя. При завершении поездки нужно действовать наоборот: за такой же отрезок времени до полной остановки следует выключить кондиционер.

 Как работает климат-контроль наиболее эффективно? Все очень просто – при высоких оборотах коленвала. Соответственно, после активации оборудования лучше перейти на понижающую передачу, а как только микроклимат стабилизируется, можно двигаться в любом режиме.

 В зимнюю пору климат-установка в основном нужна для подогрева воздуха снаружи, а в самом салоне хватает и печки.

 Чтобы не рисковать здоровьем, рекомендуется выставлять на блоке управления системой такую температуру, которая не превышает температуру снаружи машины на 10 градусов.

 Весь потенциал «клима» требуется задействовать при нулевой температуре, сочетающейся с дождем либо снегом. Соответственно, ее лучше перевести в автоматический режим.

Наконец, автовладельцу обязательно следует проверять наличие в системе достаточного количества хладогента и герметичность ее компонентов. Делать это нужно как минимум ежегодно, а лучше – почаще, но не самостоятельно, а в автосервисе. Там же рекомендуется проводить периодическую диагностику ЭБУ.

Замена кондиционера на климат-контроль

• Замена кондиционера на климат-контроль
• Отличия кондиционера от климат-контроля
• Материалы для замены кондиционера на климат-контроль
• Особенности замены кондиционера на климат-контроль

В последнее время всё больше увеличивается количество автомобилистов в мегаполисах, маленьких городах и деревнях всего мира и, в частности, нашей страны. И большая часть автомобилистов, наблюдая за тем, как специалисты автомобильного дела в своих автосервисах с лёгкостью производят замену штатных систем кондиционирования на умный климат-контроль, задаются резонным вопросом. А можно ли самостоятельно в своём гараже проделать то же самое? Нынче этот вопрос обрёл такую популярность, что мы не могли его обойти стороной и не дать развёрнутый ответ на него. Об этом далее.

Отличия кондиционера от климат-контроля

Как все знают, кондиционер – это устройство с достаточно простым устройством, которое охлаждает воздух. Как правило, его управление осуществляется вручную. То есть, куда вы направите воздушный поток, туда и будет дуть холодный воздух. Выражаясь проще, точнее, делая выводы, вы рискуете заболеть из-за переохлаждения организма. С использованием климат-контроля дело обстоит диаметрально противоположно, и такая ситуация не возникнет априори.

Климат-контроль состоит из компрессора, отопительного блока кондиционера и соединительных шлангов.

Данное оборудование располагается под капотом из-за своей массивности, и в салоне его устанавливать некорректно и неуместно – это существенно скажется на его комфортабельности. На нём и построено функционирование всей климатической системы.

Кроме этого, могут устанавливаться и специальные улавливающие элементы, анализирующие состояние окружающей среды. В том случае, если определённый уровень загрязнения превышен, система вентиляции и кондиционирования автоматически переводится в рециркуляционный режим, то есть из салона забирается воздух.

Климат-контроль – микропроцессорная система, в которую заложены различные программы с разнообразными климатическими условиями – от жаркого лета до сибирской зимы. Водителю достаточно сделать выбор в пользу необходимой программы, выставив желаемый диапазон температур. Таким образом, один раз настроив климат-контроль, записав своего рода пресеты, вы забудете о сложностях управления, с которыми вы сталкиваетесь при использовании кондиционеров, вне зависимости от производителя, модели и года производства.

Также климатическая установка автоматически распределяет и направляет потоки воздуха туда, где они действительно необходимы. И, как вы уже, наверное, догадались, вред вашему здоровью, как и пассажиров, наноситься не будет. Наверное, всем известно, как легко можно подхватить простуду под холодной струёй воздуха.

Климат-контроль же не позволит такого. Данная система контролирует не только температуру воздуха, но также и его влажность. Вы забудете о духоте и надоедливом запотевании стёкол. Но есть и обратная сторона медали: климат-контроль, в силу своего более сложного устройства, гораздо сложнее ремонтировать. Для этого нужно будет проводить дорогостоящую компьютерную диагностику автомобиля.

Материалы для замены кондиционера на климат-контроль

Для того чтобы поставить климат-контроль вместо кондиционера в свой автомобиль, вам будут нужны следующие элементы:

1. Кожух печки, который по форме создан точно под климатическую установку в сборе.

2. Панель климат-контроля и его модуль.

3. Электронный регулятор оборотов обдувающего вентилятора и солнечный датчик.

4. Воздуховод под электронный регулятор оборотов обдувающего вентилятора.

5. Кнопки рециркуляции и эко. Кнопки от бывшего кондиционера не могут быть использованы в силу своей четырёхконтактной структуры, так как вам нужны будут пятиконтактные.

6. Подторпедная проводка. Хотя здесь присутствует один нюанс – необходимо находить проводку под определённый тип кузова: седан, хэтчбек или универсал, а также под тип коробки: механика, автомат, вариатор. Здесь же играет роль и год выпуска автомобиля. Зачастую сделать необходимый выбор по всем этим параметрам очень сложно. Можно обойтись любой проводкой под климат-контроль, взяв с неё необходимые разъёмы:

— разъем электронного регулятора оборотов печки;

— разъем климатической установки;

— разъем теплового датчика солнечного излучения.
