Лада 2112 1.5 gli 16v бортжурнал кнопка цз на ваз 2110-12

Причины поломок активаторов

Все составляющие активаторов выполнены из пластика. Он довольно крепкий, способен выдержать огромные нагрузки. Однако случается и брак, и нарушение работы замков. В последнем случае происходит резкое повышение нагрузки на мотор, шестерни способны разрушиться, выйти из зацепления. Замок будет гудеть, однако флажки не опустятся (иначе говоря не подымаются, зависимо от текущего состояния).

Читайте

Увы такое проявление поломок вам понравятся вызвано и неправильным монтажом. Это только для которого предназначена конструкция, если относительно не так давно происходили работы, прямо либо косвенно касающиеся частей центрального замка. Нарушение регулировки тяг – это 1-ый звоночек для того, что вся система работает некорректно. Тот замок, где регулировка неправильная, не работает, хоть и другие работают как надо.

Центральный замок побежден

В прошлой записи я спрашивал у вас помощи и совета по ремонту центрального замка. Всем спасибо за комментарии и отзывчивость. Сегодня в данном посте я расскажу, как решилась эта проблема. Итак, изначально проблема была в том, что машина ставилась на охрану, но замки не закрывались. Так же не закрывались и ручным нажатием. Решено было все разбирать и смотреть. При разборе выяснил, что в водительской двери стоит обычный двухпроводный актуатор, вместо необходимого 5-ти-контактного. Остальные три контакта уходили к самому замку, это провода на концевик положений открыто/закрыто.

Вот такой вот актуатор.

Вот проводка к ЦЗ, красный и желтый — это на актуатор, на них попеременно приходит сигнал в зависимости от положения концевика, черный провод это масса, а белый и коричневый как раз передают сигнал о положении замка

Ну вроде на этом этапе все работает. Принудительно подал на актуатор кратковременно +12В, кратковременно, иначе будет перегрузка и он либо сгорит, либо щетки замкнутся. Он дергается, значит живой.

Полез дальше искать причину. Подумал, что провода могли перетереться в том месте, где заходят в дверь. Вытащил пучок, и не зря. У некоторых проводов была нарушена изоляция — исправил изолентой.

Если присмотреться, то видно оголенные жилы.

Идем дальше, вычитал, что есть блок управления центральным замком. Нужно теперь его найти.

Вскрыл обшивку пола, чтобы там посмотреть, куда уходит пучок. В итоге нашел конец под печкой со стороны водителя разъем и на нем схему, перемотанную изолентой. Уже тогда я чувствовал, что наверно в ней проблема, но по незнанию, продолжил поиски далее.

В поисках))

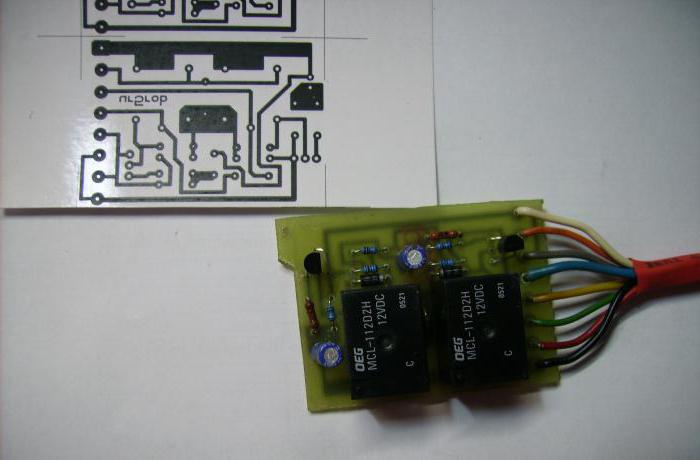

Вот он старый блок ЦЗ

Как видим, сюда приходит 6 проводов. Розовый 12В, черный масса, белый, коричневый, желтый, красный — их я описывал выше.

Вот вся подробная схема проводки, цвета у меня совпадали.

Схема центрального замка ВАЗ 2110, актуальна для ВАЗ 2111 и ВАЗ 2112

В итоге я понял, что все сигналы доходят до этого блока, питание на него есть — а на выходе ничего нет. Значит все таки он мертв.

Поездив по магазинам, везде предлагали мне 8-ми контактный блок, и лишь в четвертом мне улыбнулась удача и был куплен оригинальный 6-контактный блок центрального замка ваз 2110.

Тут же установлен на свое место, с замиранием сердца жму сигналку — и ура! закрылось, открылось. Все как надо!

Старый и новый блоки ЦЗ

Разъемы старого и нового идентичны

Ну и раз разобрал уже мноого всего, заодно подтянул все массы.

Еще нашел две свободные фишки двухконтактные там же в ногах водителя под печкой. Может знает кто, для чего они.

Система двойной блокировки

В некоторых автомобилях применяется система двойной блокировки замка, когда двери блокируются как снаружи, так и изнутри. Такой механизм снижает риск угона транспортного средства: даже если похититель разобьет стекло машины, открыть дверь изнутри у него не получится.

Двойная блокировка вводится в действие с помощью двойного нажатия на кнопку центрального замка на ключе. Чтобы открыть двери, также потребуется два раза нажать на пульт дистанционного управления.

Центральный замок в машине – важный механизм, позволяющий единовременно закрыть все двери транспортного средства. Благодаря дополнительным функциям и устройствам (таким как «детский замок» или система двойной блокировки), водитель может максимально обезопасить себя и своих пассажиров (в том числе маленьких детей) от внезапного открытия дверей во время поездки.

Подружим сигнализацию и ЦЗ

Блок любой современной сигнализации снабжается двумя реле, подключаемыми к блоку управления ЦЗ. Одно реле является открывающим, второе – запирающим, а схема в общем случае выглядит так:

Управление ЦЗ подачей «массы»

Зелёный и белый шнуры, идущие от блока сигналки, в нашем случае потребуются, как и указано на схеме. Впрочем, нужны будут не только они. Включать контакты реле мы будем в разрывы штатной проводки. Значит, шнуров будет не 2, а 4.

Причина неисправности центрального замка ВАЗ 2110

Как же быстро человек привыкает ко всему хорошему. Казалось бы, центральный замок, такая мелочь, а до чего…

https://youtube.com/watch?v=bs73IBLGw4M

Схема подключения ЦЗ ВАЗ

Ещё раз посмотрите на схему, опубликованную в первой главе. Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ. И очевидно, что разорвать эти провода проще возле 8-контактного разъёма. Того самого, который показан вначале.

Чтобы не возникло вопросов, покажем то, что должно получиться в результате:

Схема подключения, ЦЗ ВАЗ

Общие контакты соединяют с проводами, выходящими от микрика. Белый шнур продолжает собой коричневый провод, идущий из двери, и так далее. Нормально замкнутые контакты используются тоже, наряду с нормально разомкнутыми. Таковы особенности подключения к ЦЗ ВАЗ.

Примерная последовательность действий, выполняемых установщиком:

1. Изготовить и проложить 4-жильный кабель, проходящий от блока сигналки к 8-контактному разъёму;

Мы привели эту последовательность затем, чтобы ещё раз подчеркнуть – реле включаются между микриком и БУ ЦЗ. Никаких дополнительных устройств подключать не потребуется. А в результате, автоматика сигналки сможет управлять состоянием замков.

Помните, что монтаж выполняют, сняв минусовую клемму с аккумулятора.

Все провода, добавляемые в конструкцию авто, должны быть защищены (используйте термостойкие трубки либо изоленту). Скрутка – не самый плохой метод соединить два провода. Но ещё лучше использовать пайку.

Интересный нюанс, из практики

Казалось бы, если человек имеет опыт работы с электрооборудованием, он может выполнить всё, согласно приведённой инструкции. В результате, если не будет допущено ошибок, вы можете столкнуться с интересным феноменом. Вместо закрытия будет происходить кратковременное запирание с последующим открыванием. И – наоборот. Что в этом случае делать?

Взгляните, что именно может присутствовать в некоторых из комплектаций:

Удешевление – нет актуатора водителя

В водительской двери может отсутствовать исполнительный механизм. И тогда, к БУ ЦЗ подключать сигналку бесполезно. Нет актуатора, а значит, некому закрывать или открывать дверь и передвигать рычажок микрика. Допустим, замки закрываются, а затем мы убираем массу с коричневого провода и получаем следующее: белый провод находится на массе, происходит отпирание.

Отмечаем следующее: выполнять монтаж можно только тогда, когда вы уверены, что в водительской двери есть актуатор.

Были комплектации, где установлен только микропереключатель. Здесь не нужна самонадеянность – добавить актуатор будет сложно, так как к нему должна идти штатная проводка. С завода, как вы понимаете, она может отсутствовать. И что тогда делать, непонятно.

Остался один нерассмотренный вопрос – где именно расположен блок управления ЦЗ. В указанных моделях ВАЗ если ЦЗ есть, то есть и БУ. А расположен он под крышкой торпеды, рядом с водителем, справа:

ВАЗ-2110, БУ ЦЗ

Снимаем «бороду» торпеды и смотрим, что находится справа вверху. На одной плоскости с разъёмом магнитолы прикреплены две коробочки – требуемая нам, а также иммобилайзер (если он есть).

Мы бы слукавили, если бы не сказали о том, что в действительности есть другой вариант установки сигналки. Штатно на актуаторы идут всего два силовых кабеля. Имея отвод питания, снабжённый предохранителем, эти кабели подключают к реле сигналки напрямую. Такой вариант, как вы догадываетесь, не является рекомендуемым. Представьте, что будет, если сигнализация сломается. ЦЗ должен остаться, а в данном случае это не будет выполнено. Удачного подключения!

Особенности ремонта

Как правило, в случае неработоспособности ЦЗ опытные электрики в первую очередь проверяют состояние датчиков. Если ЦЗ связан с противоугонной системой, то сначала проверяется именно она. Как сказано выше, наиболее часто из строя выходят активаторы, поэтому их также следует проверить.

В том случае, если отказывается работать определенная дверь, причину необходимо икать в ней. Это может быть как сам соленоид, так и провода. В ходе эксплуатации авто и частого открытия и закрытия дверей в цепи проводки может случиться обрыв, обусловленный перегибанием и механической поломкой самого провода. Если это так, то провод нужно заменить или заново соединить оборванные части, после чего заизолировать их.

Почти подключил сигнализацию,возникла проблема подключения центрального замка.На стандартном блоке ЦЗ ВАЗ-2110 есть свободные 6 и 8 контакты. Управление ли это и какой полярностью он управляется?

не подскажите где он находится?

устанавливал сигналку — искал блок ЦЗ облазил всё, но так и не нашёл.Вышел из положения, найдя провода в жгуте от ЦЗ.Управление — отрицательной полярностью (по крайней мере у меня)

2002-04-29 11:05

Re: не подскажите где он находится?

Блок ЦЗ находится рядом с блоком управления двигателем, чуть повыше, ближе к магнитоле. Рядом также и штатный иммобилайзер.

2002-04-29 12:43

Re: Управление ЦЗ ВАЗ-2110?

По-моему, подключать сигнализацию нужно к коричневому и белому проводам. Какой отвечает за открывание, а какой за закрывание не помню. ЦЗ относится к трехпроводной системе с отрицательной полярностью.

2002-04-29 12:40

Многие вещи начинаешь ценить после того, как их не станет. То же касается и дополнительных опций ВАЗ 2110. Центральный замок (ЦЗ), например, можно не замечать, пока он исправно работает либо и вовсе обходиться без него. Но к хорошему ведь быстро привыкаешь, не так ли? А потому, когда выходит из строя нечто, обеспечивающее нам комфортную езду — сразу начинаешь метаться в поисках ответов “как подчинить”.

Автомобили марки ВАЗ не в последнюю очередь хороши своей высокой ремонтопригодностью. Всякий раз, когда что-то случается с вашим железным конем — почти наверняка проблему можно решить самостоятельно без помощи специалистов на СТО. “Десятка” в этом плане не стала исключением.

Что же касается конкретно системы центрального замка на автомобилях марки Lada 110, то это действительно богатая тема для обсуждения. Незнание элементарных схем и принципа работы блока может поставить многих автомобилистов в тупик. Тем не менее, обслуживать механизм достаточно просто. А учитывая завидную частоту его выхода из строя, получается, что знание “как” просто жизненно необходимо.

Поломка центрального замка – ремонтируем сами!

Довольно часто случается, что система отказывает в работе – если вы владелец отечественного автомобиля, к поломкам вам не привыкать. Это может быть частичная поломка, которая требует в некоторых случаях прочистки механизма от пыли или более точного выставления штанг крепления замка, или же незначительные сбои в системе электропитания. Иногда происходит полный выход из строя всего устройства, который требует замены некоторых элементов механизма.

Зачастую из строя выходят датчики центрального замка, которые легко заменить. Так как замок напрямую связан с сигнализацией автомобиля, то в нашем случае необходимо начать проверку именно с неё. Попробуйте открыть и закрыть замок водительской двери с ключа. Если система центрального замка сработает, тогда проблема именно в сигнализации. Если же сигнализация в вашем автомобиле отсутствует, тогда приступайте сразу к проверке системы всего замка.

Оно установлено в передних дверях автомобиля. Его основное действие – это отправка электрического сигнала на остальные двери для их открытия или закрытия. При срабатывании активаторов сигнал поступает на центральную плату, в которой есть предохранители. Хоть они выходят из строя довольно редко, однако их тоже нужно проверять.

Дополнительные предохранители размещаются в самом конверте автомобиля, возле каждого механизма со штангой. Если не срабатывает замок именно на одной двери, то тогда проблема находится именно там. Для её устранения вам понадобится новый предохранитель и набор инструментов. Очень часто владельцы ВАЗ 2109 приходят к другому решению и соединяют провода напрямую, однако делать это не рекомендуется, потому как в будущем может полностью выйти из строя вся система центрального замка.

Механизм центрального замка устроен таким образом, что при поломке активатора в конверте водительской двери остальные также не будут работать. Если у вас возникает проблема с кнопкой ручного открывания двери, то ищите причины в нарушении фиксации крепления тяги активатора.

При подключении электрической цепи лучше всего сделать так, чтобы ВАЗ 2110 срабатывал при повороте ключа в замке зажигания. Это обезопасит вас при поездке. Для выполнения такого типа подключения нужно внимательно ознакомиться с инструкцией по установке. Если необходимо, то стоит позвать на помощь электрика или выполнять установку на специализированном автосервисе.

Многие вещи начинаешь ценить после того, как их не станет. То же касается и дополнительных опций ВАЗ 2110. Центральный замок (ЦЗ), например, можно не замечать, пока он исправно работает либо и вовсе обходиться без него. Но к хорошему ведь быстро привыкаешь, не так ли? А потому, когда выходит из строя нечто, обеспечивающее нам комфортную езду — сразу начинаешь метаться в поисках ответов “как подчинить”.

Автомобили марки ВАЗ не в последнюю очередь хороши своей высокой ремонтопригодностью. Всякий раз, когда что-то случается с вашим железным конем — почти наверняка проблему можно решить самостоятельно без помощи специалистов на СТО. “Десятка” в этом плане не стала исключением.

Что же касается конкретно системы центрального замка на автомобилях марки Lada 110, то это действительно богатая тема для обсуждения. Незнание элементарных схем и принципа работы блока может поставить многих автомобилистов в тупик. Тем не менее, обслуживать механизм достаточно просто. А учитывая завидную частоту его выхода из строя, получается, что знание “как” просто жизненно необходимо.

ЦЗ на автомобилях десятого семейства

Основная функция устройства ясна из названия: с его помощью происходит отпирание и запирание всех замков дверей автомобиля одновременно. Эксплуатация этого девайса может осуществляться как совместно с автосигнализацией, так и без нее. Основа устройства — это блок центрального замка ВАЗ-2110, представляющий собой небольшую схему, в составе которой несколько полупроводниковых элементов и электромагнитные реле. Вместо последних могут использоваться не реле, а транзисторные силовые ключи.

Невзирая на все плюсы центрального управления замками, не стоит доверять ему полностью, особенно если за ним наблюдались определенные грешки. При незначительных сбоях может не запираться один или несколько замков до конца. Причиной тому может служить нарушение работы электромотора, редуктора, входящего в его состав, либо же системы управления. Для проведения даже мелких ремонтных работ необходимо знать устройство и принцип работы центрального замка.

Подружим сигнализацию и ЦЗ

Блок любой современной сигнализации снабжается двумя реле, подключаемыми к блоку управления ЦЗ. Одно реле является открывающим, второе – запирающим, а схема в общем случае выглядит так:

Управление ЦЗ подачей «массы»

Зелёный и белый шнуры, идущие от блока сигналки, в нашем случае потребуются, как и указано на схеме. Впрочем, нужны будут не только они. Включать контакты реле мы будем в разрывы штатной проводки. Значит, шнуров будет не 2, а 4.

Причина неисправности центрального замка ВАЗ 2110

Как же быстро человек привыкает ко всему хорошему. Казалось бы, центральный замок, такая мелочь, а до чего…

https://youtube.com/watch?v=bs73IBLGw4M

Схема подключения ЦЗ ВАЗ

Ещё раз посмотрите на схему, опубликованную в первой главе. Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ. И очевидно, что разорвать эти провода проще возле 8-контактного разъёма. Того самого, который показан вначале.

Чтобы не возникло вопросов, покажем то, что должно получиться в результате:

Схема подключения, ЦЗ ВАЗ

Общие контакты соединяют с проводами, выходящими от микрика. Белый шнур продолжает собой коричневый провод, идущий из двери, и так далее. Нормально замкнутые контакты используются тоже, наряду с нормально разомкнутыми. Таковы особенности подключения к ЦЗ ВАЗ.

Примерная последовательность действий, выполняемых установщиком:

1. Изготовить и проложить 4-жильный кабель, проходящий от блока сигналки к 8-контактному разъёму;

Мы привели эту последовательность затем, чтобы ещё раз подчеркнуть – реле включаются между микриком и БУ ЦЗ. Никаких дополнительных устройств подключать не потребуется. А в результате, автоматика сигналки сможет управлять состоянием замков.

Помните, что монтаж выполняют, сняв минусовую клемму с аккумулятора.

Все провода, добавляемые в конструкцию авто, должны быть защищены (используйте термостойкие трубки либо изоленту). Скрутка – не самый плохой метод соединить два провода. Но ещё лучше использовать пайку.

Интересный нюанс, из практики

Казалось бы, если человек имеет опыт работы с электрооборудованием, он может выполнить всё, согласно приведённой инструкции. В результате, если не будет допущено ошибок, вы можете столкнуться с интересным феноменом. Вместо закрытия будет происходить кратковременное запирание с последующим открыванием. И – наоборот. Что в этом случае делать?

Взгляните, что именно может присутствовать в некоторых из комплектаций:

Удешевление – нет актуатора водителя

В водительской двери может отсутствовать исполнительный механизм. И тогда, к БУ ЦЗ подключать сигналку бесполезно. Нет актуатора, а значит, некому закрывать или открывать дверь и передвигать рычажок микрика. Допустим, замки закрываются, а затем мы убираем массу с коричневого провода и получаем следующее: белый провод находится на массе, происходит отпирание.

Отмечаем следующее: выполнять монтаж можно только тогда, когда вы уверены, что в водительской двери есть актуатор.

Были комплектации, где установлен только микропереключатель. Здесь не нужна самонадеянность – добавить актуатор будет сложно, так как к нему должна идти штатная проводка. С завода, как вы понимаете, она может отсутствовать. И что тогда делать, непонятно.

Остался один нерассмотренный вопрос – где именно расположен блок управления ЦЗ. В указанных моделях ВАЗ если ЦЗ есть, то есть и БУ. А расположен он под крышкой торпеды, рядом с водителем, справа:

ВАЗ-2110, БУ ЦЗ

Снимаем «бороду» торпеды и смотрим, что находится справа вверху. На одной плоскости с разъёмом магнитолы прикреплены две коробочки – требуемая нам, а также иммобилайзер (если он есть).

Мы бы слукавили, если бы не сказали о том, что в действительности есть другой вариант установки сигналки. Штатно на актуаторы идут всего два силовых кабеля. Имея отвод питания, снабжённый предохранителем, эти кабели подключают к реле сигналки напрямую. Такой вариант, как вы догадываетесь, не является рекомендуемым. Представьте, что будет, если сигнализация сломается. ЦЗ должен остаться, а в данном случае это не будет выполнено. Удачного подключения!

Центральный замок — это важный элемент, установленный на ВАЗ 2110. Легким движением руки можно открыть либо закрыть автовладельцу дверь в техническом средстве. На практике встречаются случаи, когда перестал работать центральный замок ВАЗ 2110 частично или полностью поломался. Как исправить неполадки, и каковы их причины?

Виды неисправностей

Ситуаций и случаев, когда не работают центральные замки на автомобилях, достаточно много

Но важно точно понимать, что конкретно произошло и как проявляет себя неисправность. Преимущественно неисправности проявляются в виде отказа реагировать на определённые команды

Иногда система открывает полностью. В основном автомобилисты сталкиваются со следующими ситуациями:

• замок ведёт себя нестабильно;
• наблюдается частичный отказ;
• ЦЗ не реагирует на команды с брелка;
• система не отвечает на команды с ключа.

Каждая из представленных ситуаций требует отдельного рассмотрения.

Нестабильная работа

Бывают случаи, когда на автомобилях не перестали работать центральные замки, но при этом их поведение и функционирование можно описать как нестабильное. То есть они могут нормально срабатывать при подаче команд, а в какой-то момент выдавать неожиданные сюрпризы. В основном нестабильность в работе проявляется следующим образом:

• Когда водитель нажимает на кнопку брелка, наблюдается некорректная работа управляющего блока или модуля. Блок то реагирует на команды, то полностью их игнорирует и не выполняет. Один раз всё функционирует отлично, никаких проблем не возникает, но уже в следующий раз отмечаются сбои. При отправке команд на центральный замок с пульта они могут выполниться, а могут и не выполниться;
• Пытаясь открыть дверные замки, сначала система нормально их открывает, но через некоторое время самопроизвольно блокирует их снова. Хотя такой команды водитель не давал. Аналогично могут проявлять себя замки при команде закрытия. Двери блокируются, а потом сами же разблокируются;
• Когда автомобилист нажимает кнопку, чтобы открыть двери, управляющее устройство закрывает их. А при попытке закрыть дверь возникает обратная ситуация, то есть двери открываются;
• После нажатия кнопки открытия или закрытия только часть автомобильных дверей выполняет команду. Одна или несколько дверей не реагируют на сигналы, либо выполняют обратные команде действия.

Тут очевидно, что ЦЗ действительно ведёт себя нестабильно. Подобные ситуации происходят не так редко. Но специалисты сумеют отыскать причину, а также помогут в восстановлении нормальной работоспособности. Некоторые автовладельцы справляются с ситуацией собственными силами.

Частичный отказ

Здесь речь идёт о ситуациях, когда не закрываются центральные замки, хотя с ключа или брелка удаётся открыть двери транспортного средства. Тут также речь идёт о том, что центральный замок не работает, но происходит это в виде частичного отказа. Если водитель попытается закрыть двери с кнопки, у него ничего не получится. Тогда можно закрыть их механическим путём, то есть нажатием соответствующих кнопок уже изнутри салона. После этого брелок нормально разблокирует двери, а вот обратно их закрыть уже не сможет. Подобная неисправность говорит о том, что ЦЗ частично вышел из строя. Здесь проблему в основном следует искать в электронике системы.

ЦЗ не реагирует на брелок

Многие автовладельцы отмечают, что центральные замки, установленные на их транспортные средства, часто перестают реагировать на команды, которые подаются через брелок, то есть пульт управления. В подобной ситуации может быть несколько потенциальных причин, почему могут не работать центральные замки. А именно:

• Вышел из строя непосредственно сам коммуникатор. Ничего страшного, но исправлять ситуацию нужно. Преимущественно причина кроется в разряде источника электропитания;
• Возникли проблемы с работой управляющего устройства. То есть неисправность в самом пульте, а не в системе.

Для многих водителей намного привлекательнее вариант с выходом из строя пульта, поскольку его замена позволит быстро решить проблему. Если же неисправность в самой системе, здесь ремонт может обойтись заметно дороже, а также занять больше времени на поиски источника проблем.

ЦЗ не реагирует на ключ

Обычно нет ничего страшного в ситуациях, когда не работает пульт управления. Всегда есть альтернативный способ закрыть или открыть двери, используя ключ. Но порой происходит и так, что после вставки ключа в замок ничего не происходит. То есть произошёл отказ самого ключа. Есть высокая вероятность того, что возникла механическая неисправность в замке. Если в машине есть другая дверь с замком, можно попробовать открыть автомобиль с его помощью. Вне зависимости от характера неисправности и её проявления, на лицо проблема с центральным автомобильным замком. И её нужно решать. Даже когда перестал работать пульт, но все манипуляции можно осуществлять ключом, рекомендуется восстановить работоспособность брелка, чтобы всегда иметь возможность альтернативного доступа. Ведь в какой-то момент может отказать сам ключ.

Сообщений 14

1 Тема от Dimitrius 2014-03-20 21:51:10

• Dimitrius
• Новый участник
• Неактивен

• Регистрация: 2013-09-28
• Сообщений: 180Спасибо: 8
• Авто: Ваз 21102

Тема: Где находится реле центрального замка

где находится это реле? уже все облазил. около мозгов и в районе монтажного блока не нашел. где еще смотреть?

2 Ответ от сергей ваз 2111 2014-03-20 22:11:52

• сергей ваз 2111
• Знаток
• Неактивен

• Регистрация: 2013-11-21
• Сообщений: 513Спасибо: 145
• Авто: ваз 2111

Re: Где находится реле центрального замка

Видел один раз, что прятали в бороду. Где рычаг скоростей.

3 Ответ от kapelkaK 2014-03-20 22:57:33

• kapelkaK
• Бывалый
• Неактивен

• Откуда: Раменское,Мск.
• Регистрация: 2013-12-16
• Сообщений: 313Спасибо: 94
• Авто: ВАЗ 2111,2001г.в., 1,5;8V;январь 5.1;БК ШтатХ4м.

Re: Где находится реле центрального замка

Рядом с педалью газа лючок в бороде,выглядит так:

4 Ответ от Dimitrius 2014-03-20 23:04:21

• Dimitrius
• Новый участник
• Неактивен

• Регистрация: 2013-09-28
• Сообщений: 180Спасибо: 8
• Авто: Ваз 21102

Re: Где находится реле центрального замка

kapelkaK, очень глубоко или сразу найду? просто сегодня там ковырялся не встретил

5 Ответ от kapelkaK 2014-03-20 23:12:09

• kapelkaK
• Бывалый
• Неактивен

• Откуда: Раменское,Мск.
• Регистрация: 2013-12-16
• Сообщений: 313Спасибо: 94
• Авто: ВАЗ 2111,2001г.в., 1,5;8V;январь 5.1;БК ШтатХ4м.

Re: Где находится реле центрального замка

Должно к планке прикручено,у меня так лежит.кто открутил не знаю,до меня кто-то постарался.Нашёл когда сигу ставил.Где-то здесь должно быть

6 Ответ от Dimitrius 2014-03-20 23:26:15

• Dimitrius
• Новый участник
• Неактивен

• Регистрация: 2013-09-28
• Сообщений: 180Спасибо: 8
• Авто: Ваз 21102

Re: Где находится реле центрального замка

kapelkaK, что-то не могу разглядеть его на фото:)

7 Ответ от kapelkaK 2014-03-20 23:30:48

• kapelkaK
• Бывалый
• Неактивен

• Откуда: Раменское,Мск.
• Регистрация: 2013-12-16
• Сообщений: 313Спасибо: 94
• Авто: ВАЗ 2111,2001г.в., 1,5;8V;январь 5.1;БК ШтатХ4м.

Re: Где находится реле центрального замка

Суслика видишь-Нет-А он там есть(ДМБ). Фото для навигации.

8 Ответ от Serg 2014-03-20 23:34:39

• Serg
• Фанат лада2111.рф
• Неактивен

• Регистрация: 2013-07-29
• Сообщений: 830Спасибо: 363
• Авто: 2111 двг2114 год2008

Re: Где находится реле центрального замка

9 Ответ от Dimitrius 2014-03-20 23:45:54

• Dimitrius
• Новый участник
• Неактивен

• Регистрация: 2013-09-28
• Сообщений: 180Спасибо: 8
• Авто: Ваз 21102

Re: Где находится реле центрального замка

kapelkaK, тоесть на этих двух болтах он должен быть по идее?

10 Ответ от kapelkaK 2014-03-20 23:47:20

• kapelkaK
• Бывалый
• Неактивен

• Откуда: Раменское,Мск.
• Регистрация: 2013-12-16
• Сообщений: 313Спасибо: 94
• Авто: ВАЗ 2111,2001г.в., 1,5;8V;январь 5.1;БК ШтатХ4м.

Re: Где находится реле центрального замка

Кажись нашёл,синяя коробочка над жёлтым кружком:

11 Ответ от Dimitrius 2014-03-20 23:50:01

• Dimitrius
• Новый участник
• Неактивен

• Регистрация: 2013-09-28
• Сообщений: 180Спасибо: 8
• Авто: Ваз 21102

Re: Где находится реле центрального замка

kapelkaK, похоже на то. спасибо:)

12 Ответ от cinbaev 2017-04-23 17:28:55

• cinbaev
• Новый участник
• Неактивен

• Регистрация: 2017-04-23
• Сообщений: 1Спасибо: 0
• Авто: Ваз 2111

Re: Где находится реле центрального замка

Никак не могу найти предохранитель блока цз, подскажите пожалуйста, если тоже кто сталкивался с такой проблемой, куда ее могли запихнуть

13 Ответ от Alternative 2017-04-24 00:13:11

• Alternative
• Участник
• Неактивен

• Регистрация: 2016-04-06
• Сообщений: 99Спасибо: 14
• Авто: Ваз 2110

Re: Где находится реле центрального замка

У меня предохранитель находится за панелью приборов, рядом с блоком сигнализации.

14 Ответ от Патрокл 2017-04-30 22:29:42

• Патрокл
• Знаток
• Неактивен

• Откуда: РОССИЯ
• Регистрация: 2014-07-05
• Сообщений: 637Спасибо: 104
• Авто: Lada Priora 2171 Wagon : ВЕСТА

Re: Где находится реле центрального замка

про суслика вы зря,вот мышка эт точно(падла покусала дохрена чего)

про суслика вы зря,вот мышка эт точно(падла покусала дохрена чего)

че за хрень по два раза ответ,1 апреля прошло

Как снять замок

Механический замок на двери на ВАЗ 2110 имеет сложную конструкцию. Если у водителя нет опыта ремонта, то рекомендуется поменять запчасть на новую. Перед заменой элемент необходимо демонтировать с авто. Для этого снимают обшивку. Процесс демонтажа дверной карты по этапам:

1. Открыть дверку, открутить три самореза крепления нижнего ее кармана.
2. Нижнюю часть чуть сместить назад, сдвинуть вниз, извлечь из пазов обшивки.
3. Тонкой отверткой поддеть накладку на ручке закрывания и вынуть ее.
4. Выкрутить два самореза, находящиеся под накладкой.
5. Снять ручку, слегка повернув вверх и выведя из зацепа с рукояткой открытия двери.
6. Выкрутить шпингалет блокировки.
7. Отверткой отщелкнуть пластиковые клипсы по периметру обшивки и снять ее.
8. После снятия обшивки необходимо приступить к демонтажу деталей запирающего механизма.
9. Отсоединить от рычага замка тягу наружной ручки.
10. Вытащить тягу личинки от рычага замка.
11. Отсоединить тягу внутренней ручки, предварительно сняв ее.
12. Открутить два винта, которые крепят замок, вытащить запорный механизм.
13. Демонтировать внутренний замок. Он должен быть демонтирован вместе с тягой блокировки и тягой внутренней ручки.
14. Снять тяговой блокиратор замка с рычага, предварительно сняв с него пластмассовый фиксатор.
15. Отверткой поддеть, снять стопорную скобу.
16. Отсоединить тяговой кабель наружной ручки от рычага и полностью снять замок.
