Почему буксует сцепление автомобиля: основные причины и ремонт

3 Распространенные поломки и их основные симптомы

По поведению авто с неисправным сцеплением можно понять характер неполадки и точное место расположения проблемы. Если сцепление ведет, передачи переднего хода тяжело включаются или не включаются вовсе, а при включении задней передачи появляется треск, это может свидетельствовать о следующих неполадках:

1. Повреждение или деформация ведомого диска.
2. Неправильный зазор.
3. Износ диафрагменной пружины.
4. Повреждение троса или рычажной передачи.
5. Утечка жидкости в гидравлической системе.
6. Повреждение манжеты поршня, расположенной в рабочем цилиндре.
7. Недостаточная смазка втулки подшипника.
8. Поломка, «заскакивание» ступицы ведомого диска.
9. Плохая регулировка рычагов диска.

Если же сцепление машины буксует, заметен запах горелых прокладок, ощущается замедленный набор скорости автомобиля и плохое преодоление участков дороги под наклоном, возможными причинами могут быть:

1. Повреждение или ослабление пружины диафрагмы.
2. Заедание троса сцепления.
3. Ослабленная нажимная пружина.
4. Износ поверхности маховика.
5. Чрезмерный износ всех элементов сцепления.
6. Замасленность фрикционных накладок.
7. Засорение компенсационного отверстия цилиндра вследствие набухания манжеты.

Вибрация при нажатии на педаль может быть вызвана неплотным закреплением коробки передач или двигателя, повреждением накладок сцепления, изношенностью нажимного диска или диафрагменной пружины, изношенностью шлицев на первичном валу, разболтанностью заклепок накладок, потерей пластинчатыми пружинами ведомого диска своей упругости, заедающей ступицей ведомого диска.

Вибрации в педали могут возникать из-за неодинаковой настройки рычагов нажимного диска. Если же вибрации идут из трансмиссии и сопровождаются шумами, это может быть вызвано неправильной установкой свободного хода педали или повреждением ведомого диска. Сильный шум при нажатии педали может быть вызван выходом из строя или снижением упругости демпферных пружин, снижением упругости пружины вилки или поломкой соединительных пластин, расположенных между кожухом и диском сцепления.

Если педаль сцепления скрипит при отключенном моторе, это может свидетельствовать о сильном износе втулки оси педали или об отсутствии смазки. С такими проблемами часто встречаются владельцы отечественных автомобилей, к примеру, ВАЗ 2107. Когда педаль после выключения зажигания остается прижатой к полу, у вас заедает выжимной подшипник или привод.

1. Заведите мотор и затяните ручник.
2. Включите передачу и начинайте плавно подгазовывать, одновременно отпуская сцепление. Если после этого двигатель вашего авто заглохнет, можно будет сделать вывод о том, что со сцеплением у вас ок. Если же мотор не заглох, а машина начала движение, делаем вывод о том, что у вас буксует сцепление.

Что делать в такой ситуации? Рекомендую проверить легкость хода педали сцепления, обнаружив какие-либо проблемы попытайтесь выполнить регулировку сцепления. Возможен вариант когда буксует сцепление из-за серьезного износа фрикционов, в таком случае вам следует выяснить насколько большой износ. Если износ небольшой, убрать пробуксовку сцепления можно путем регулировки свободного хода педали, в противном случае потребуется замена ведомого диска вместе с накладками. Как правило, это делают в случае когда между рабочими элементами и заклепками расстояние превышает 0,2 мм. Иногда накладки могут замасливаться из-за слишком высокого уровня масла в коробке, а также по вине забитых дренажных отверстий маховика. Решение данной ситуации будет довольно простым, все что необходимо — выполнить промывку накладок при помощи керосина. После такой мойки все поверхности тщательно вытираются и обрабатываются «шкуркой».

Встречаются случаи когда сцепление буксует из-за разбухших резиновых деталей гидропривода сцепления. Чтобы подтвердить или опровергнуть это предположение необходимо выполнить следующее:

1. Демонтируйте рабочие цилиндры вместе с главным;
2. Используя спирт, промойте всю систему;
3. Детали, которые разбухли замените новыми;
4. Выполните чистку компенсаторных отверстий;
5. По завершению процедуры залейте тормозную жидкость и выполните прокачку тормозов.

У машин, возраст которых 10 и более лет, пробуксовка сцепления возможна из-за потери эластичности нажимных пружин, в итоге давление на ведомый диск становится не достаточно большим, как результат — проблемы с пробуксовкой. Чтобы оценить состояние пружин потребуется снятие диска сцепления целиком, при необходимости пружины меняются или выполняется полная замена сцепления.

У меня все. Жду ваших комментов. Спасибо, что читаете ВАЗ Ремонт своими руками, до новых встреч!

Другие статьи про сцепление:

Сцепление ведет или буксует | Пособие автомобилиста

Несколько слов о принципе работы сцепления. Работа любого двигателя на автомобиле заканчивается вращательным движением тяжелого маховика. Управляя акселератором, можно лишь увеличивать или уменьшать скорость вращения маховика. Для того чтобы автомобиль тронулся с места, необходимо передать это движение к механическому редуктору – коробке скоростей. Передавать это вращательное движение необходимо очень плавно, иначе мотор просто заглохнет. Та же операция – плавное отключение трансмиссии – необходима и при остановке автомобиля. Сцепление и является таким «мягким» выключателем.

Принцип действия этого устройства легко понять. Представьте себе два вращающихся диска величиной с небольшое рулевое колесо. Один их них – маховик мотора, а второй – диск сцепления. Если во время вращения маховика к нему плотно прижать диск от редуктора, то вращательное движение будет передано и автомобиль начнет движение. Кажется, все очень просто. Все так и работает, только диски сжимаются с помощью специальных механизмов, а между ними устанавливаются специальные прокладки.

Основными неисправностями могут стать плохое сжатие дисков или несвоевременное их разделение. Говорят, что сцепление «ведет» или «пробуксовывает».

Как буксует сцепление

Если при движении автомобиля возникает запах гари, стал хуже разгон машины, заметно понижение скорости при преодолении подъема, то это явный симптом неисправности – пробуксовывания. Для уточнения этого диагноза можно при работающем двигателе и затянутом ручном тормозе включить передачу. Затем, плавно нажимая на педаль управления дроссельной заслонки, плавно отпустить педаль сцепления. Если двигатель остановится, то пробуксовывания нет, а если он продолжит работу, то сцепление пробуксовывает.

Причинами этого неприятного явления могут быть: нарушение свободного хода педали, износ или замасливание фрикционных накладок, износ нажимных пружин или неисправность гидропривода выключения сцепления.

Как ведет сцепление

Движение автомобиля нарушается рывками, возникает затруднение в переключении передач. Удары в трансмиссии при трогании автомобиля с места, резкое включение сцепления при плавном отпускании педали, неприятный шум – все это признаки неисправности, о которой говорят, что «сцепление ведет», то есть при нажатии на педаль диски полностью не расходятся, а ведущий вал коробки передач продолжает вращаться.

Степень выключения сцепления можно проверить следующим образом. При малых оборотах коленчатого вала двигателя следует выжать педаль сцепления до отказа, и если первая передача включается бесшумно, то сцепление выключается полностью. Если же при включении первой передачи слышен сильный шум шестерен и передача не включается или включается с трудом, то сцепление «ведет».

Причинами могут быть: большой свободный ход педали, попадание воздуха в гидропривод системы, утечка тормозной жидкости

Возможно, что просто ослабли винты крепления двигателя с коробкой передач или полностью выработалась смазка в подшипниках. Причин для возникновения неисправности довольно много, а вывод один – их необходимо устранять, и чем раньше, тем лучше и значительно дешевле.

Способы уточнения диагноза, методы регулировки и ремонта довольно затруднительно изложить на газетной полосе. Дальнейшая работа по устранению неприятных явлений должна быть поручена специалистам.

Причины пробуксовки сцепления:

Чтобы своевременно устранить неисправность, необходимо четко знать причины ее появления.

Визуальная оценка состояния диска сцепления.

В случае пробуксовки сцепления их можно выделить несколько – износились,засалились или замаслились фрикционные прокладки,пришла в негодность пружина диафрагмы,отсоединилась или сгорела накладка,в педали нет свободного хода и так далее.

Отсутствие нужного хода допуска педали механизма сцепления.

В случае, если причина пробуксовки – нехватка свободного хода,устройство сцепления необходимо снять с автомобиля, хорошенько промыть и заменить все накладки.Пружины утратили упругость? – Тогда произведите их замену, не забыв обновить и шайбы термоизоляции. Чтобы снять сцепление обязательно отсоедините от него коробку. При этом делать это желательно максимально аккуратно,чтобы вес коробки не оказался на ведомом диске.

Советы и рекомендации

Главным советом является профилактика данного явления от возникновения пробуксовки. Прежде всего, ответственные водители обязаны своевременно осуществлять профилактические мероприятия по осмотру корпуса и составных частей, вовремя проводить смазку необходимых элементов, своевременную замену растрескавшихся хомутов и вышедших из строя элементов сцепления.

Внимание! Только своевременная профилактика технического состояния сможет уберечь агрегат от преждевременной поломки.

Однако немаловажным фактором является и способ эксплуатации автомобиля. Резкие старты с места, жесткое переключение передач, использование дешевых контрафактных материалов при проведении ремонтных работ, а также работа автомобиля при высоких нагрузках не способствуют долгой работе всех агрегатов автомобиля, в особенности сцепления. От жестких переключений диск и корзина постоянно сталкиваются, происходят механические повреждения на трении. В результате чего даже качественное иностранное сцепление не сможет просуществовать в исправном состоянии длительное время. Именно поэтому ответственные водители не должны допускать естественных пробуксовок при исправной работе агрегата, а также соблюдать правила использования автомобиля, так как штатное сцепление не рассчитано на высокие нагрузки.

Также при увеличении мощности мотора, тюнинге и улучшении иных ходовых характеристик необходимо учитывать предел крутящего момента, на который рассчитана данная деталь. Так как классические автомобили ВАЗ обладают скромным крутящим моментом, соответственно, сцепление также рассчитано на малую мощность. Однако зачастую при тюнинге двигателя владельцы забывают об установке усиленного сцепления, что зачастую приводит к быстрой поломке. Штатная деталь попросту не справляется с возросшей мощностью. Поэтому при увеличении мощности необходимо искать подходящее по геометрическим и иным параметрам сцепление, которое сможет «переварить» возросший крутящий момент без потери ресурса и надежности.

Ресурс ведущего диска

Сколько служит данный элемент? Точных данных производители не указывают.

Но как показывает практика, средний ресурс ведущего диска от 100 до 150 тысяч километров. Ниже мы отметим несколько факторов, которые существенно сокращают его ресурс:

• Агрессивная манера езды. Постоянные движения на повышенных оборотах с резким бросанием педали неблагоприятно отражается на состоянии фрикционных накладок.
• Езда с грузом. Особенно это касается коммерческого транспорта. Для примера возьмем «ГАЗель», у которой коробка ничем не отличается от «волговской». Такой диск просто не предназначен для высоких нагрузок. Даже при плавном отпускании педали фрикционный материал будет проскальзывать через маховик и от трения попросту гореть. Ресурс такого диска не составляет и 15 тысяч километров. То же самое касается и прицепа. Не стоит сильно нагружать механизмы – пострадает сцепление, главный цилиндр и многое другое.
• Неправильная буксировка. Не стоит тянуть машину, масса которой в полтора или более раз превышает вес вашего авто. Так вы быстро сожжете ведущий диск.

Итак, мы выяснили основные неисправности сцепления и методы их устранения.

3 Распространенные поломки и их основные симптомы

По поведению авто с неисправным сцеплением можно понять характер неполадки и точное место расположения проблемы. Если сцепление ведет, передачи переднего хода тяжело включаются или не включаются вовсе, а при включении задней передачи появляется треск, это может свидетельствовать о следующих неполадках:

1. Повреждение или деформация ведомого диска.
2. Неправильный зазор.
3. Износ диафрагменной пружины.
4. Повреждение троса или рычажной передачи.
5. Утечка жидкости в гидравлической системе.
6. Повреждение манжеты поршня, расположенной в рабочем цилиндре.
7. Недостаточная смазка втулки подшипника.
8. Поломка, «заскакивание» ступицы ведомого диска.
9. Плохая регулировка рычагов диска.

Если же сцепление машины буксует, заметен запах горелых прокладок, ощущается замедленный набор скорости автомобиля и плохое преодоление участков дороги под наклоном, возможными причинами могут быть:

1. Повреждение или ослабление пружины диафрагмы.
2. Заедание троса сцепления.
3. Ослабленная нажимная пружина.
4. Износ поверхности маховика.
5. Чрезмерный износ всех элементов сцепления.
6. Замасленность фрикционных накладок.
7. Засорение компенсационного отверстия цилиндра вследствие набухания манжеты.

Вибрация при нажатии на педаль может быть вызвана неплотным закреплением коробки передач или двигателя, повреждением накладок сцепления, изношенностью нажимного диска или диафрагменной пружины, изношенностью шлицев на первичном валу, разболтанностью заклепок накладок, потерей пластинчатыми пружинами ведомого диска своей упругости, заедающей ступицей ведомого диска.

Вибрации в педали могут возникать из-за неодинаковой настройки рычагов нажимного диска. Если же вибрации идут из трансмиссии и сопровождаются шумами, это может быть вызвано неправильной установкой свободного хода педали или повреждением ведомого диска. Сильный шум при нажатии педали может быть вызван выходом из строя или снижением упругости демпферных пружин, снижением упругости пружины вилки или поломкой соединительных пластин, расположенных между кожухом и диском сцепления.

Если педаль сцепления скрипит при отключенном моторе, это может свидетельствовать о сильном износе втулки оси педали или об отсутствии смазки. С такими проблемами часто встречаются владельцы отечественных автомобилей, к примеру, ВАЗ 2107. Когда педаль после выключения зажигания остается прижатой к полу, у вас заедает выжимной подшипник или привод.

Пробуксовывает сцепление или нет, как определить

Ни одна поломка транспортного средства не происходит мгновенно.

Как правило, возникновению неисправности предшествуют изменения в работе мотора, на которые автовладелец обязательно должен обратить внимание. Игнорировать подобные изменения неразумно, а в некоторых случаях, даже опасно

1. Транспортное средство ведет себя на дороге неадекватно. При разгоне сильно тупит.
2. Если выжимать сцепление на заглушенном транспортном средстве, слышен скрежет, а педаль с трудом передвигается.
3. При движении на высоких оборотах мотора слышен специфический гул, который прекращается, если выжать педаль сцепления.
4. После прогрева мотора и включения передачи, транспортное средство двигается рывками.

Чтобы проверить, исправно ли сцепление, следует:

1. Прогреть мотор, чтобы в результате загустевшего масла не возникало дополнительного сопротивления.
2. Ставим транспортное средство на ровную поверхность, чтобы не было значительных уклонов, и включаем стояночный тормоз (ручник).
3. При помощи педали управления дроссельной заслонкой, задаем следующие обороты мотора — 1500-1700 об/мин.
4. До упора выжимаем педаль управления сцеплением и включаем первую передачу.
5. Теперь плавно отпускаем сцепление.

Если после проведения данной процедуры, педаль не заглохнет, значит сцепление явно требует ремонта.

Какие еще встречаются неисправности сцепления автомобиля

Если в процессе включения передачи в автомобиле наблюдается вибрация, вероятно, имеет место одна из следующих причин:

• плохо закрепленные двигатель и КПП;
• износ шлицев на первичном валу коробки передач;
• износ маховика, нажимного диска либо диафрагменной пружины;
• коробление накладки;
• расшатывание заклепок на накладках;
• заедание ступица ведомого диска на шлицах первичного вала либо потеря упругости пружин на ведомом диске.

Неисправность может быть также обусловлена неодинаково отрегулированными рычагами нажимного диска. Кроме того, трансмиссия автомобиля часто вибрирует по причине неверно установленного свободного хода педали, поврежденного ведомого диска либо усталости пружин этого диска. Наконец, вибрация в трансмиссии зачастую происходит из-за сильного износа или выхода из строя демпфера ведомого диска.

Если при выключении сцепления в нем возрастает шум, это чаще всего говорит об износе или поломке выжимного подшипника. Неисправность также вызывается значительным усталостным износом переднего подшипника первичного вала коробки передач. Кроме того, могут повредиться штифты диафрагмы выжимного подшипника, и это также создает шум.

При включении механизма повышенный уровень шума свидетельствует о пониженной упругости или поломке демпферных пружин либо о выходе из строя пластин, соединяющих нажимной диск с кожухом. Оттяжная пружина на вилке выключения может в процессе эксплуатации также потерять упругость или соскочить, чем в том числе обуславливается повышение шума.

Когда при выключении зажигания педаль сцепления остается прижатой к полу, скорее всего, имеет место заедание привода или выжимного подшипника. Если нажимаемая педаль начинает скрипеть при выключенном двигателе, втулка оси этой педали изношена либо не смазана.

Если же выключить сцепление можно только при резком нажатии на педаль, а при плавном нажатии педаль сразу утапливается в пол, не задействуя механизм, тут стоит говорить об одной из нескольких причин неисправности:

• износ или сильное загрязнение зеркал главного цилиндра;
• значительный износ манжеты на поршне главного цилиндра;
• при гидравлическом приводе выключения недостаточный уровень рабочей жидкости в бачке главного цилиндра;
• недостаточная герметичность в соединении трубки с главным и рабочим цилиндрами и, как следствие, подтекание рабочей жидкости.

Если переключение передач сопровождается рывками автомобиля, скорее всего, заедают ступица ведомого диска или привод выключения сцепления, замаслились фрикционные накладки ведомого диска или загрязнились маховик с нажимным диском. Причина может быть и в чрезмерном износе фрикционных накладок, а также в их расшатанных заклепках.

Сведем признаки неисправности сцепления автомобиля в единую таблицу.

Недостаточность свободного хода педали

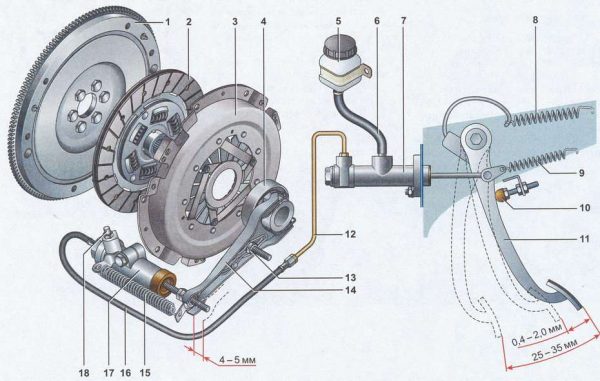

Нередко буксует сцепление (ВАЗ-2107 часто этим грешит) и из-за того, что педаль имеет слишком малый свободный ход.

Производителем установлен диапазон значений 25… 35 мм. Этот показатель достаточно просто измерить простой линейкой и при необходимости осуществить регулировку.

Существуют и другие причины, из-за которых буксует сцепление ВАЗов любой модели, и «семерки» в частности.

Они не так часто встречаются, по сравнению с теми, что перечислены выше. Но знать о них все-таки надо. В частности, можно назвать следующие неисправности:

• Отслоение фрикционной накладки. Сама накладка может и не иметь видимых повреждений или прогоревших участков. Но в результате отслоения она перестает воспринимать нагрузку всей своей поверхностью, что и приводит к пробуксовке.
• Перегрев выжимного диска. В результате превышения значений температуры предельно возможных теплопоглощающих характеристик диска сцепления происходит его перманентное расширение, что вызывает эффект пробуксовки. Разумеется, этот дефект невозможно установить на ходу. Но определить его достаточно легко можно по характерному налету гари и накипи на самом диске.

В данной статье перечислены основные причины того, почему буксует сцепление на отечественной классике и на многих других моделях легковых и грузовых автомобилей

Важно помнить, что, какова бы ни была причина пробуксовки сцепления, устранить ее необходимо при первом же появлении симптомов дефекта. Целесообразнее всего поручить такую работу высококвалифицированным специалистам

Разборка, ремонт и замена деталей сцепления – работа достаточно трудоемкая и требующая довольно глубоких знаний, большого опыта, а также наличия специального инструмента и оборудования.

Кроме того, при ремонтных работах, выполненных самостоятельно, достаточно высок риск нарушить правильные настройки и регулировки, что превратит замену деталей в сизифов труд. Очень скоро сцепление вновь начнет пробуксовывать, издавать скрежет и треск, а запах перегретых дисков и накладок будет отчетливо ощущаться в салоне автомобиля.

Устройство и регулировка сцепления ВАЗ 2109

ВАЗ 2109 — это легендарная «девятка». Серийно переднеприводный пятидверный хэтчбек выпускался на Волжском автомобильном заводе в период с 1987 года по 2004. С 2004 до конца 2011 модификация ВАЗ 21093 собиралась на в Запорожье.

Многие автовладельцы стараются самостоятельно обслуживать личное авто и знают, как правильно это сделать, поскольку внимательно изучают работу основных узлов и ведущих модулей. В список регламентных работ входит периодическая регулировка сцепления ВАЗ 2109. Задача это достаточно простая, если заранее ознакомиться с алгоритмом работы.

Вернуться

Устройство сцепления «девятки»

Комплект сцепления — один из ключевых агрегатов трансмиссии «девятки». Это однодисковый механизм фрикционного типа, расположенный между двигателем и коробкой перемены передач (КПП). Алгоритм его работы следующий:

1. Первоначально автомобиль стоит неподвижно, двигатель заведен, педаль отпущена. Рычаг КПП находится в нейтральном положении, то есть вращение первичного вала не передается на вторичный.
2. Водитель готовится начать движение вперед. Левой ногой он нажимает педаль, и механизм отсоединяет первичный вал КПП от двигателя. Водитель переводит рычаг в положение первой передачи, механизм обеспечивает зацепление первичного и вторичного валов КПП. Автомобиль стоит, так как двигатель отсоединен от первичного вала КПП.
3. Водитель плавно, но решительно отпускает педаль. Двигатель соединяется с первичным валом, задача которого через вторичный вал передать мощность на ведущие колеса, тогда автомобиль придет в движение.
4. Аналогично происходит переключение с первой передачи на вторую, со второй на третью и так далее.

Устройство сцепления ВАЗ 2109 таково, что при отпускании педали, ведомый диск зажимается пружинами между маховиком и нажимным диском. При этом происходит передача мощности на оба вала КПП и ведущие колеса.

При нажатии педали через специальную тягу поворачивается вилка сцепления ВАЗ 2109 и давит на рычаги, оттягивающие нажимной диск. Ведомый диск сцепления ВАЗ 2109 отсоединяется, и передача мощности прекращается. Кожух механизма соединяется с нажимным диском тремя парами упругих пластин.

Привод агрегата тросовый, нижний его наконечник зафиксирован гайками в кронштейне на картере двигателя.

Тросик сцепления приведен на рычаг вилки выключения сцепления.

Вернуться

Типичные неисправности сцепления ВАЗ 2109

Сцепление относится к числу относительно надежных агрегатов ВАЗ 2109. При штатной эксплуатации и периодической регулировке оно служит годами. Расчетный ресурс агрегата превышает 100 тысяч км. И если провалилась педаль сцепления — это редчайший случай. В список типовых неисправностей входят:

Регулировка сцепления не только входит в список регламентных работ ВАЗ 2109, но часто является способом устранения возникающих неисправностей этого механизма.
