Как проверить зажигание на инжекторе
Вначале вам необходим
о будет провести полную компьютерную диагностику системы. Если будут отысканы проблемы бортовой компьютер (] — «вычислитель») — устройство или система, способная выполнять заданную, чётко определённую, изменяемую последовательность операций ) укажет на них путем (место, направление или сам процесс перемещения (или изменения); вплоть до научных абстракций этого понятия: Путь — система сообщения, по которому осуществляется проход или проезд, по которому ) красной индикации (методы и приёмы наблюдения, фиксации, контроля, характеристики и оценки состояния и стадий развития различных процессов, объектов и систем исследования для установления и контроля зависимостей от ) «Check». Пуще (лес (коренной лес, первичный лес, первобытный лес, пуща) — лес, не изменённый человеческой деятельностью и природными стихийными бедствиями ) всего причиной поломки (топоним в России ) становится не электронный модуль зажигания, а проблемы с заслонкой (технике — устройство для перекрытия отверстий и трубопроводов: Заслонка — задвижка для перекрытия дымохода или вентиляционного канала Заслонка — крышка для закрытия входного отверстия печи или ) дроссельного узла (метод соединения и защиты линейного материала, например, верёвки, при помощи связывания и переплетения ).
Тут вам потребуется мультиметр, которым нужно делать замеры напряжения (Электрическое напряжение между точками A и B — отношение работы электрического поля при переносе пробного заряда из точки A в B к величине этого пробного заряда
) в системе (множество элементов, находящихся в отношениях и связях друг с другом, которое образует определённую целостность, единство ). После (дипломатический представитель высшего ранга своего государства в иностранном государстве (в нескольких государствах по совместительству) и в международной организации; официальный представитель ) заворота ключа в системе зажигания показания (показания — сведения, выраженные в устных ответах свидетелей, об обстоятельствах, имеющих значение для рассмотрения и разрешения судебного дела ) прибора должны быть вытекающие:
- общее напряжение бортовой цепи – 12 В;
- показатели датчика заслонки дросселя – 0,5 В, при этом заслонка отворена всего на 1%.
Высоковольтные провода — устройство и принцип работы
По своей конструкции бронепровода ваз 2114 (как еще называют высоковольтные провода) заметно отличаются от привычных низковольтных проводов бортовой сети.
Они обладают мощным медным сердечником, как правило — экранированным (что помогает защитить передачу высоковольтного импульса от внешнего воздействия), защитной оболочкой, имеющей строго регламентированное сопротивление, указанное на ее внешней стороне, и контактными колпачками, предохраняющими металлические наконечники от повреждения.
Собственно, при помощи этих наконечников и осуществляется подключение проводов к соответствующим разъемам на блоке зажигания и свечах.
Подключение высоковольтных проводов ваз 2114 должно выполняться только в соответствии с заданной схемой, а именно:
- свеча 1 цилиндра должна быть соединена с нижним левым разъемом модуля зажигания;
- свеча 2 цилиндра должна быть соединена с верхним левым разъемом модуля зажигания;
- свеча 3 цилиндра должна подключаться к верхнему правому разъему модуля зажигания;
- свеча 4 цилиндра должна подключаться к нижнему правому разъему модуля зажигания.
Нарушение этого правила грозит сбоем в работе двигателя и в большинстве случаев может привести к его моментальной поломке.
Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания
Начинать диагностику необходимо с внешнего осмотра высоковольтных проводов. При таком наружном осмотре не допускается наличие заметных дефектов в виде трещин, переломов и т.д.
- Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
- Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
- Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
- Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.
Исправные провода зажигания должны иметь показатель сопротивления, который находится в рамках от 3.5 до 10 кОм. Такая разбежность будет зависеть от конкретного типа высоковольтных проводов, установленных на автомобиле. Справочная информация касательно сопротивления тех или иных бронепроводов зажигания обычно наносится сверху на изоляцию.
Аналогичным способом следует проверить остальные высоковольтные провода зажигания. Следует учитывать, что разброс по показаниям между всеми проводами не должен быть выше 2-х или максимум 4-х кОм. Превышение данного порога укажет на необходимость замены высоковольтных автомобильных проводов зажигания.
Следует добавить, что в случае обнаружения неисправного провода замена только одного дефектного элемента не рекомендуется, так как является временной мерой. Высоковольтные бронепровода зажигания в автомобиле оптимально менять комплектом. Такой подход позволяет обеспечить наиболее эффективную работу системы зажигания и ровную работу двигателя на всех режимах. По этой же причине крайне не рекомендуется осуществлять ремонт высоковольтных проводов для дальнейшей эксплуатации без замены.
-
Доработка свечей зажигания для экономии топлива
Тюнинг и модернизация свечей зажигания своими руками для улучшения топливной экономичности и других характеристик ДВС. Как самому доработать свечи. Читать далее
-
Состояние свечей зажигания по внешнему виду
Признаки неисправности свечей зажигания. Оценка состояния свечи при визуальном осмотре, способы проверки свечей зажигания. Налет на электродах свечи. Читать далее
-
Что такое пропуски зажигания в цилиндрах, а также…
По каким причинам могут возникать пропуски воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах. Диагностика неисправности, рекомендации. Читать далее
-
Как проверить искру на инжекторном двигателе
Что делать, если пропала искра зажигания. Диагностика отдельных элементов: свечи, катушка, модуль зажигания. Как проверить искру на инжекторном моторе. Читать далее
-
Как подобрать свечи зажигания по марке автомобиля
Что необходимо знать при подборе свечей зажигания по модели авто: размер, калильное число, взаимозаменяемость. Выбор свечей по конструкции, полезные советы. Читать далее
-
Масло в свечных колодцах: причины возникновения и как…
Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками. Читать далее
Срок службы высоковольтных проводов зажигания на автомобилях семейства Ваз
Согласно рекомендациям Авто ВАЗа, замена высоковольтных проводов ВАЗ 2114 должна производится каждые 30 тысяч километров пробега. На практике же автомобилисты редко соблюдают эти сроки замены, поскольку если провода не имеют никаких механических повреждений, они могут отъездить порядка 100-150 тысяч км.
Нумерация подключения бронепроводов к модулю зажигания Ваз 2114
При превышении эксплуатационного ресурса растет внутреннее сопротивление ВВП, что негативно сказывается на передаче электрического импульса. Отсюда возникают проблемы с зажиганием и динамикой разгона, поскольку при задержке подачи тока на свечи зажигания сбивается нормальный такт работы двигателя.
ПРОВЕРКА РАБОТОСПОСОБНОСТИ
Чтобы точно определить, пришло ли время менять высоковольтные провода ВАЗ, необходимо проверить их работоспособность мультиметром.
Данная операция займет у вас не больше 15 минут.:
- Выключаем зажигание;
- Снимаем провода: первый конец отсоединяем от модуля зажигания, второй от цилиндра;
- Переводим тестер в режим омметра и подсоединяем щупы мультиметра к контактам провода.
Если высоковольтные провода на ВАЗ 2114 находятся в нормальном техническом состоянии, мультиметр покажет сопротивление в пределах величины, указанной на изоляции провода, если показания отличаются – требуется замена бронепроводов на ВАЗ 2114. Повторить процесс необходимо на каждом проводе по очереди.
Если проверка показала неутешительные результаты, существует возможность того, что проблема возросшего сопротивления кроется в окислившихся контактах. В таком случае ВВП можно попытаться реанимировать, протерев контакты ВД-40 либо жидкостью для очистки карбюраторов.
Разновидности систем
В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:
- механическая с контактами — прерывателями;
- бесконтактная;
- управляемая электронным блоком (ЭБУ).

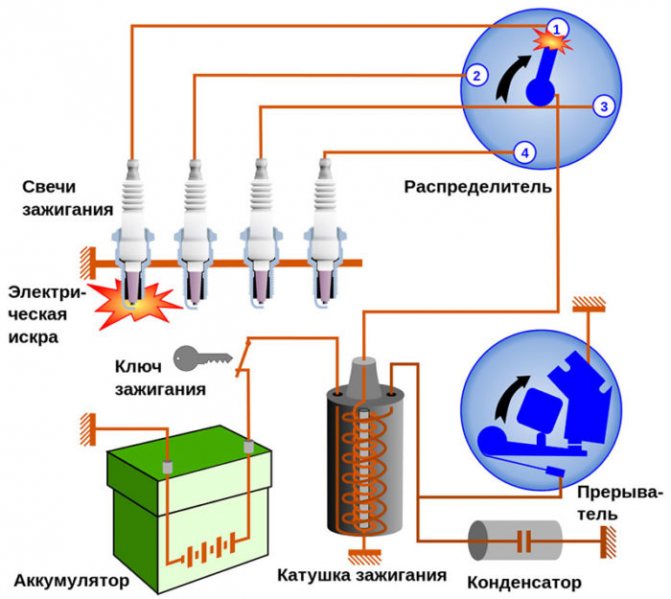

Схема контактного зажигания, установленная в первых моделях ВАЗ 2107
Примечание. Первые 2 разновидности ставились на «семёрки» с карбюратором, последняя внедрена вместе с инжектором.
В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.

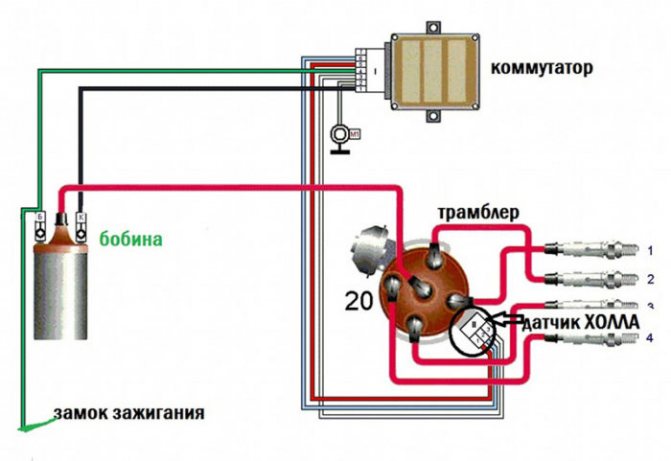

Схема бесконтактного зажигания семёрки с карбюратором
Бесконтактная схема действует по такому же принципу, только сигнал на разрыв цепи подаёт датчик Холла, а реализует его коммутатор. Поэтому настройка зажигания на карбюраторных «семёрках» производится практически одинаково. Другое дело — автомобили с инжектором, где внедрена новая система, не имеющая не только контактов, но и распределителя и любых движущихся частей. Здесь момент образования искры определяет контроллер ЭБУ, ориентирующийся на сигналы различных датчиков.
Система зажигания ВАЗ 2107 с инжектором
Обслуживание мотора
Когда, рассмотрено устройство и основные технические характеристики, присущие двигателю ВАЗ 2114, необходимо рассмотреть обслуживание и дать ответы на вопросы, которые задают все чаще автомобилисты.
Техническое обслуживание
Если верить заводу, изготовителю, то двигатель ВАЗ 2114 необходимо обслуживать каждые 12-15 тыс. км пробега. Это зависит от того, какой маркировки мотор установлен на транспортном средстве. Схема проведения технического обслуживания для всех двигателей, которые установлены на «четырнадцатой» модели:
- На первом ТО проводится замена масла, масляного фильтра и воздушного фильтрующего элемента, а также проверка работоспособности всех систем.
- Второе ТО делается спустя 12 000 км пробега. В данном случае, необходимо сменить масло и фильтрующий элемент масла.
- Третье ТО – 25 000 км, замена не только масла, но и воздушного фильтра, а также проводится поточный ремонт неисправностей.
- Спустя 45 000 км необходимо заменить ремень и ролик газораспределительного механизма, чтобы не пришлось проводить капитальный ремонт двигателя ВАЗ 2114.
Последующее техническое обслуживание идёт согласно 2 и 3 ТО.
Частые вопросы и ответы на них
Процесс ремонта двигателя ВАЗ 2114.
Многие автолюбители на форумах задают одни и те же вопросы. Попробуем классифицировать все их, а также дать ответы согласно заводским нормам и рекомендациям.
Какое масло заливать в двигатель ВАЗ 2114?
Если опираться на данные завода изготовителя, то в двигатель ВАЗ 2114, в зависимости от типа льётся разное масло. Так, какое масло залить в ВАЗ 2114? Если брать для 8 клапанного двигателя, то в идеале подойдёт с маркировкой 10W-40. Если это 16 клапанный движок – 5W-30. В любом случае, масло для ВАЗ 2114 должно быть полусинтетическим.
Сроки эксплуатации проводов
По рекомендациям производителя (АвтоВАЗа), замена проводки должна производиться через каждые 30 тыс. км пробега. Чаще всего автолюбители игнорируют эти рекомендации, не меняют по 100-150 тыс. км пробега, когда на ней нет механических повреждений.
Тем не менее при превышении эксплуатационного ресурса, даже если видимые повреждения отсутствуют, увеличивается внутреннее сопротивление, что влияет на передачу электрического импульса. Возможны проблемы с зажиганием, разгоном. Из-за задержки подачи тока на свечи нарушается нормальный ритм работы двигателя. Необходимо следовать советам производителя, меняя проводку каждые 25-30 тыс. км пробега.
Проверка работоспособности
Чтобы точно определить, пришло ли время менять высоковольтные провода ВАЗ, необходимо проверить их работоспособность мультиметром.
Данная операция займет у вас не больше 15 минут.:
- Выключаем зажигание;
- Снимаем провода: первый конец отсоединяем от модуля зажигания, второй от цилиндра;
- Переводим тестер в режим омметра и подсоединяем щупы мультиметра к контактам провода.
Если высоковольтные провода на ВАЗ 2114 находятся в нормальном техническом состоянии, мультиметр покажет сопротивление в пределах величины, указанной на изоляции провода, если показания отличаются — требуется замена бронепроводов на ВАЗ 2114. Повторить процесс необходимо на каждом проводе по очереди.
Если проверка показала неутешительные результаты, существует возможность того, что проблема возросшего сопротивления кроется в окислившихся контактах. В таком случае ВВП можно попытаться реанимировать, протерев контакты ВД-40 либо жидкостью для очистки карбюраторов.
Также причиной возникновения проблем с зажиганием может стать пробой ВВП. Определить его можно визуально в темное время суток — возьмите фонарик и откройте капот четырнадцатой, найдите и осмотрите бронепровода, если вы заметите легкое искрение на изоляции — ВВП пробиты и их нужно менять.
Подключение новых проводов
Каждому цилиндру двигателя при подключении провода соответствует номер гнезда модуля зажигания. Все посадочные гнезда пронумерованы. Катушки зажигания могут отличаться в зависимости от модели ВАЗ, до 2004 г. или после 2004 года выпуска, но номера гнезд всегда совпадают с номерами цилиндров, к которым подсоединяют проводку. Номера цилиндров для подключения отсчитываются слева направо, если смотреть со стороны открытого капота.
Чтобы подключить проводку, нужно выполнить следующую последовательность действий:
- Отключение зажигания. Открыв капот, снимает клеммы с аккумуляторной батареи.
- Снятие старых ВВ проводов с гнезд катушки и цилиндров.
- Подключение новой проводки по схеме.
Чтобы проверить правильность подключения, вернув клеммы на АКБ, заводим двигатель.
Порядок подключения высоковольтных проводов ВАЗ
Схема, порядок подключения высоковольтных проводов ВАЗ.
Для начала определимся, какой из четырех цилиндров первый?
Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.
У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.
Общие советы при подключении высоковольтных проводов.
Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.
Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.
Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)
Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).
Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.
Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.
Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.
Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.
Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.
Центральный провод от катушки зажигания (бобины)
1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.
Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)
Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.
Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)
Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны!!!
