Блок согласования фаркопа: для чего нужен, как подключить

В каких случаях необходима установка смарт-коннекта

При подключении оборудования (фаркопа) методом «грубой силы» главный бортовой модуль транспортного средства выявляет вторжение посторонних потребителей. Это будет расценено как системный сбой и спровоцирует неправильную и неточную работу главного компьютера автомобиля. Как правило, модуль выдает сообщение об ошибке в таких ситуациях:

• транспортное средство оснащено проводкой мультиплексного типа;
• ранее в авто была установлена система электронного мониторига с переменным напряжением;
• автомобиль оснащен устройством CAN BUS data (в основном устанавливается в случае наличия в машине бортового компьютерного устройства);
• авто оснащено особой СЛФ-системой, которая сканирует всю машину на наличие вышедших из строя электрических ламп;
• транспортное средство освещается за счет устройств светодиодного типа.

Плата модуля согласования после пайки своими руками.

Система модуля согласования смарт-коннект предусматривает дублирование каждой силовой цепи нагрузки прицепа. Принцип действия этого устройства заключается в следующем. При поступлении из центрального компьютера автомобиля извещения о том, что необходима активация того или иного источника света, смарт-коннект подает сигнал контроля о включении конкретной цепи напряжения. Также он регулирует нагрузку таким образом, чтобы она не отличалась от обычной. Устройство смарт-коннекта предусматривает наличие предохранителей, необходимых для защиты фаркопа от излишнего напряжения в сети. Благодаря этим предохранителям бортовой компьютер транспортного средства не замечает никаких изменений в напряжении автомобильной сети и не фиксирует ошибку. Соответственно, это обеспечивает нормальную работу всех систем.

Следует также помнить о том, что даже во многих автомобилях устаревших моделей перед тем, как произвести установку фаркопа, требуется монтировать блок согласования. Эта процедура актуальна в следующих ситуациях:

• если есть шанс возникновения пожара. Как правило, если в автомобиль устанавливаются дополнительные электрические приборы, это вызывает необходимость увеличения;
• номиналов штатных предохранителей. Это обусловлено возросшей нагрузкой на все силовые цепи транспортного средства. То же касается поворотных осветительных устройств, а также габаритных светильников. Такие скачки приведут к ускоренному износу детали, а также к нарушению режима ее работы. Потому как большинство автомобилей, на которых была произведена установка фаркопа, большую часть времени ездят все же без прицепа, такая эксплуатация может вызвать повреждения проводки и возгорание самого предохранителя;
• если же на момент подсоединения фаркопа и прицепа к автомобилю в его электрических цепях уже имеются неполадки, это моментально провоцирует перегорание предохранителя. Неисправный предохранитель может повлечь за собой перегорание тормозных, габаритных и аварийных огней;
• если вы решили воспользоваться другим прицепом (например, взяв его напрокат или же одолжив у друга), в нем может оказаться распиновка совершенно другого типа. Это также моментально повлечет за собой перегорание всех автомобильных предохранителей и выключит весь свет.

Собираем монтажное шасси своими руками

Также в смарт-коннект встроены запасные реле, которые полностью исключают шанс перенапряжения электрических сетей в случае подключения, например, фаркопа с прицепом. Блок согласования обладает высокими показателями устойчивости к скачкам сетевого напряжения.

Делаем блок согласования своими руками

Смарт-коннектор – это довольно простое устройство, которое вполне может изготовить любой автолюбитель, смыслящий в электронике и умеющий паять.

Для этого потребуются:

• Плата (на нее в дальнейшем устанавливаются диоды и реле).
• 5 диодов (или столько, сколько вам потребуется).
• 5 реле (их количество должно совпадать с количеством реле).
• Коробка или любой корпус, в который будет установлено устройство.

Далее, можно приступить в непосредственной сборке коннектора:

• Монтируйте диоды на плату.
• Установите на нее реле.

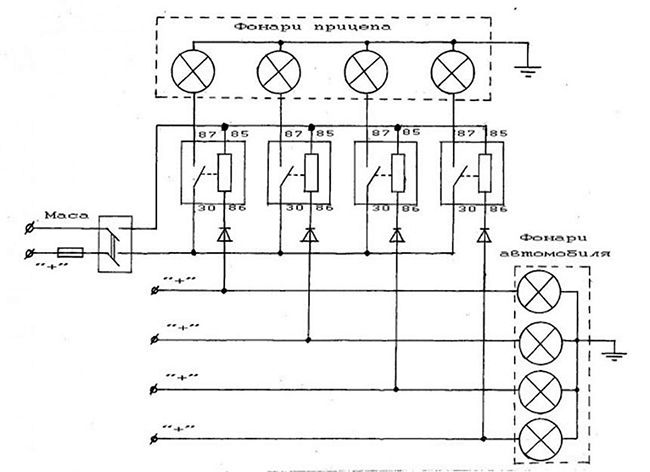

• Подсоедините кабели, используя схему, указанную ниже.
• Поместите готовый коннектор в корпус.
• Готово.

После этого остается только подсоединить блок согласования по обычной типовой схеме.

Основная информация

Любое транспортное средство оснащается стандартными местами подключения различного оборудования для комфорта передвижения и перевозки багажа (фаркоп, багажник, добавочная электронная проводка и многое другое). Но в стандартную комплектацию транспортного средства большинство вспомогательных устройств не подключается, а значит, и их нужно будет покупать отдельно.

Фаркоп считается просто незаменимым приспособлением для владельцев транспортных средств, которые отдают предпочтение активному образу жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи. Фаркопом называется тягово-сцепное приспособление, которые применяются для использования прицепов и трейлеров. Конструкция крепится к транспортному средству при помощи специальной площадки, на которой располагается розетка, имеющая несколько разъёмов.

Названия выводов семи контактных розеток:

• Задний противотуманный фонарик;
• Контактное заземление;
• Правый поворот;
• Левый поворот;
• Стоп-сигналы;
• Номерные подвески и левая сторона габаритов;
• Номерные подвески и правая сторона габаритов.

Названия выводов розеток, которые устанавливаются на фаркоп для иномарок:

• Задний противотуманный фонарик;
• Правый поворот;
• Левый поворот;
• 12 вольт с аккумуляторной батареи;
• 12 вольт во время зажигания;
• Задний ход;
• Сигнальный проводок;
• Стоп-сигналы;
• Номерные подвески и левая сторона габаритов;
• Номерные подвески и правая сторона габаритов;
• Заземление для девятого контакта;
• Заземление для десятого контакта;
• Контактное заземление.

На какие транспортные средства нужно устанавливать Смарт коннектор?

Наверное, каждый автолюбитель знает, что большинство современных автомобилей иностранного производства оснащаются сложными электрическими системами, а значит, подключение добавочного электронного оборудования и вмешательство в электропроводку машины может привести к непредвиденным проблемам. В момент подключения модуль бортовой сети, который руководит электронным оборудованием транспортного средства, обнаруживает посторонних потребителей и выдает ошибку. Чтобы поиграть с реальными ставками на игровых автоматах, можно использовать приятные бездепозитные бонусы, которые предлагают надежные гемблинг залы. Выбираем бездепы казино для любителей халявы виртуальные азартные клубы предоставляют разные варианты бонусных подарков в виде денежных перечислений или фриспинов для игры на конкретных слотах. Чаще всего подобная ошибка возникает в таких случаях, когда транспортное средство оснащается:

1. Мультиплексной проводкой;
2. Системой электрического контроля переменного напряжения;
3. Системой контроля Check;
4. Системой освещения пониженного напряжения;
5. Системой обнаружения поломок и перегоревших электрических лампочек;
6. Светодиодной системой освещения.

Для того чтобы избежать появление такой поломки применяется модуль согласования, который дублирует силовые цепи нагрузки прицепа. Согласующий блок для тягово-сцепного устройства получает руководящий сигнал от электронного модуля руководства освещением авто о том, что та или иная цепь прицепа включена и включает нужную нагрузку, не фиксируя при этом ошибку.

В транспортных средствах, которые оснащаются такими системами прямое подсоединение стандартной розетки может привести к повреждению авто. Модуль согласования дает возможность исключения дополнительной нагрузки на электронную сеть авто и выполняет стабилизацию напряжения сети. К тому же, на согласующий блок никак не влияют различные скачки напряжения и короткое замыкание, так как он подсоединяется к аккумуляторной батареи авто с помощью предохранителей на пятнадцать ампер.

Также блок согласования выполняет такие функции:

• Контролирует указатели поворота на прицепе;
• Заряжает аккумуляторную батарею прицепа;
• Переключает противотуманные фары прицепа;
• Отключает парктроники при присоединенном прицепе.

Еще существует согласующий блок с более расширенными функциями. Такой блок имеет целый перечень добавочных функций, таких как:

1. Функция alarm info;
2. Координирует левую противотуманную фару;
3. Руководит левым фонарем габаритных фар;
4. Функция park sensor;
5. Тест подключения прицепа к авто.

Обслуживание

Техническое обслуживание ТСУ заключается в периодическом осмотре, подтяжке болтовых соединений, проверке геометрических параметров сцепного шара.

Периодичность технического обслуживания ТСУ проводить совместно с техническим обслуживанием автомобиля.

Напомним, ранее мы рассказывали, как самому можно изготовить органайзер в багажнике Lada Vesta.

Ключевые слова: аксессуары лада веста| багажник лада веста

8

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Коронавирус оказывает влияние на АвтоВАЗ, новые подробности

АвтоВАЗ показал новую модификацию LADA XRAY Sport Rosneft

Сравнительный тест гоночных и обычных Lada Vesta на гоночном треке

Про размеры и объем багажника Лада Ларгус

В завершение

При выборе фаркопа на Фольксваген Поло седан или другой европейский автомобильный бренд, отдавайте предпочтения качественным производителям и их изделиям. Теперь, если у вас стоит прицеп в гараже, ему больше не придется пылиться. Осталось провести государственную регистрацию и можно пользоваться. Удачи на дорогах!

Современные автомобили оснащены большим числом электронных аксессуаров, которые позволяют автолюбителю чувствовать себя комфортнее и увереннее на дороге. Все эти приборы работают от сети, а соответственно потребляют энергию. Для того чтобы обеспечить корректную работу всех узлов в машинах стали устанавливать современные «интеллектуальные» бортовые системы, которые регулируют подачу тока и блокируют любые устройства, провоцирующие слишком резкие скачки. Одним из таких устройств является фаркоп.

После подключения электрики ТСУ, многие сталкиваются с тем, что б/с автомобиля выдает ошибку или вовсе блокирует «подозрительный» узел. Чтобы избавиться от этой проблемы достаточно установить блок согласования (Smart Connect), который будет выполнять роль «посредника» между бортовой системой и новым устройством. Однако не для всех машин требуется такой дополнительный модуль.

Модуль согласования для подключения прицепа — Сообщество «Кулибин Club» на DRIVE2

Введение в суть проблемы

Не открою никому секрета, если скажу, что многие автолюбители используют различного рода прицепы, трейлеры, кемперы и т.д. И если при подключении к авто типа «Жигули обыкновенные» электрической розетки проблем нет — кидай параллельно лампам задних фонарей, то для современных машин такой способ не годится — проводка рассчитана только на определенную силу тока и превышение мощности ламп может привести к возгоранию проводки (видел сгоревшую проводку много раз). Кроме того, машины последних лет выпуска меряют потребляемую мощность нагрузки сами и выбивают ошибку при превышении штатного значения. Для правильного подключения применяют специальные модули согласования, которые стоят денег. (для примера: для фолькса — транспортера VW T5 такой заводской модуль стоит 500 долларов). Между тем сложного в этом модуле ничего нет и его под силу сделать самому имея минимальные навыки паяния. Кстати, для «Жигулей обыкновенных» модуль использовать также желательно, чтобы не «перегружать» проводку.

Постановка задачи

На сегодняшний момент «модны» три подхода к созданию модуля согласования: 1) На оптронах и полевых транзисторах myzafira.ru/forum/viewtop….php?f=71&t=1159&start=20 Самое красивое решение, но не совсем пригодное для начинающих — полевик нужно уметь правильно паять, чтобы не сжечь

2) На основе электронных ключей BTS443P sxem.org/2-vse-stati/razn…ya-pritsepa-k-avtomobilyu Не совсем бюджетное решение, но несомненно имеющее право на жизнь

3) Используя реле Простой и эффективный подход о котором пойдет ниже

Есть еще «читерское» решение — поменять лампы в фонарях прицепа на светодиоды, но оно имеет минусом то, что это возможно на своем, личном прицепе, а если их несколько? или берешь у друзей? или вообще на прокат? то это уже становится проблемой.

Плата

Ну рассказывать тут особо нечего: схему отдельно не рисовал в силу ее простоты, вся разводка видна на фото ниже

Стоит заметить, что многие, делая подобные платы, используют для подключения проводов различного вида разъемы — правильно это или нет можно спорить, но товарищ, для которого я это ваял просил минимизировать точки контактов, поэтому провода паяются напрямую в плату

К сожалению фото готового изделия не сохранилось, есть только фото первого варианта вытравленной платы (признаюсь честно, неудачного — дорожки слишком тонкие и хотя тока проводят достаточно, механически они слабенькие. На приведенной выше плате это уже исправлено).

Полный размер

Подключение на машину

Так как машина немец, то для нее купили на разборке «родной» 13-ти штырьковый разъем

Полный размер

Полный размер

Фото не делал, но нужно ли говорить, что на Т5 с завода уже было сделано крепление под него, приварен под днищем канал к левой арке, где стояла в нужном месте резиновая заглушка? Уважаю немцев. Распиновка фаркопа приведена, но цвет проводов может не соответствовать, поэтому смотрим на картинку и «прозваниваем» тестером ища нужный провод.

В левой же арке и находим необходимую нам проводку автомобиля. Дабы

www.drive2.ru

Подключение

Для подключения можете воспользоваться видео инструкциями и следовать представленным ниже рекомендациям.

• Подключение БСФ осуществляется к аккумулятору автомобиля;
• К смарт-коннекту подключают обязательно датчик давления масла, стартер, автомобильный топливный клапан и непосредственно сам бортовой компьютер вашей машины;
• Снимают загрузочные панели, готовят набор проводки, проверяют работу ходовых огней, стоп-сигнала прицепа;
• Монтируется смарт-коннект согласно схеме, представленной производителем. Примерно она выглядеть будет так, как показано на изображении.

Устанавливать БСФ самостоятельно или доверить монтаж профессионалам, решать вам. Совет лично от меня. Если у вас нет опыта или навыков работы с проводкой автомобиля, либо просто некогда этим заниматься, обратитесь к специалистам. Они могут провести весь комплекс работ, начиная от выбора фаркопа и прицепа, заканчивая подбором подходящего блока и соединения всех этих устройств в единую схему.

Спасибо вам за внимание! Обязательно подписывайтесь, оставляйте свои комментарии и подключайте друзей к обсуждению этой темы!

(20 оценок, среднее: 4,70 из 5)

Универсальный электрокомплект — UniKit

Модули серии Unikit (Baltex) предназначены для подключения и совмещения электрокомплекта фаркопа с электроникой автомобиля.

Достоинства:

• В отличии от обычного электрокомплекта, при подключении модуля UniKit с проводов задних фонарей снимается только сигнал, а питание самого модуля и прицепа осуществляется от аккумулятора автомобиля при помощи силового кабеля. При коротком замыкании, погружении в воду светотехники прицепного оборудования замене подлежит только предохранитель модуля, находящийся в легкодоступном месте. При этом проводка и предохранители автомобиля не страдают.
• Во многих современных автомобилях, в таких как Opel Zafira, Volkswagen Tiguan, Seat Toledo, Seat Altea XL и т.д., используются однонитевые лампы, в которых, в отличие от двухконтактных ламп, разные сигналы, например сигнал габарита и стопа, идут по одному проводу. Модуль UniKit по подаваемому напряжению различает сигнал, который необходимо подать прицепу, что обеспечивает корректную работу светотехники прицепа.
• Модуль UniKit просто незаменим при подключении электрокомплекта фаркопа в автомобилях, оснащенных Led (светодиодными) фонарями ( Volkswagen B6, Volkswagen Jetta и т.д. ), поскольку подключение обычного электрокомплекта невозможно, т.к. токи, идущие к задним фонарям , очень слабы.
• Это недорогой и надежныйспособ заменить оригинальный электрокомплект.

Когда необходим модуль и на каких авто он устанавливается?

• бортовой компьютер с системой CAN-BUS Data;
• функция электронного контроля переменного напряжения;
• мультиплексная проводка в автомобиле;
• система определения перегоревших ламп;
• система Check Control;
• освещение светодиодными лампами и питание с малым напряжением.

Далее представлена таблица марок автомобилей и их модели, на которых в обязательном порядке необходимо устанавливать блок согласования при подключении прицепа:

Марка авто	Модель
BMW	Х6, Х5, Х3, 1, 3, 5, 6, 7
Mersedes	Весь модельный ряд с 2005 года
Audi	All Road, TT, A3, A4, A6, A8, Q7
Volkswagen	Passat 6, Amarok (2010), Golf 5 и Golf Plus (2005), Caddy New, Tiguan (2007), Jetta New, Touran, Toureg, T5
CITROEN	C4 Picasso, C3 Picasso, C-Crosser, C4 Grand Picasso, Berlingo, Jumper, C4, Jumpy
Ford	Galaxy, S-max, С-max, Mondeo
Peugeot	4007, 3008, 5008, Boxer, Parthner, 508, 407, Expert, Bipper
Subaru	Legacy Outback (2009), Forester (2008)
Volvo	V70, S40, C30, S60, XC70, V50, XC90, XC60
Suzuki	Splash (2008)
Porsche Cayenne	c 2003
Jeep	Commander, Liberty, Grand Cherokee
KIA	Carnival, Sorento, Soul
Mazda	Mazda 6
Dodge	Nitro, Caliber
Fiat	Grande Punto, Ducato, Scudo, Linea
Opel	Zafira, Vectra C, Agila, Insignia, Astra H, Corsa
Land Rover	все модели Range Rover c 2004 года, Freelander
Mitsubishi	Outlander (2007)
Skoda	Yeti, Octavia 2, Fabia, Superb
Seat	Leon, Alhambra, Toledo, Altea
Chrysler	Voyager, 300C, Sebring, PT Cruiser
Toyota	RAV-4 (2013)

FIAT Scudo 2008, двигатель дизельный 2.0 л., 120 л. с., передний привод, механическая коробка передач — электроника

Fiat Punto, 2008

Комментарии 70

Гарантия есть на работу со светодиодами?)))

Они уже давно в продаже. Им не нужен блок согласования.

просто сегодня подключил без блока и с обычными лампами и машина не давала переключать передачи начал читать что бывает и вот тут…

Гарантия есть на работу со светодиодами?)))

1- левый поворот)

Ок., поворот влево )

А не было ли у тебя опыта изготовления подобного блока для подключения европейской розетки фаркопа к американсой машине( там стоп и поворот на одном проводе).Буду очень признателен. Юрий.

Нет, я это не делал, но думаю справился бы с этой задачей )С указателем поворотов всё просто, взять управляющий плюс с боковых повторителей. Для того чтобы не моргал стоп на прицепе (при включенном повороте), я бы подключил параллельно, перед управляющим реле, конденсатор (надо подбирать ёмкость) и диод в разрез плюса, чтоб питание с кондёра не убегало к стопу авто.

Если бы у меня была возможность изучить блок BSI BSM, всё было бы ещё проще, все нужные выходы сигналов именно там.

Та взагалі то потрібен універсальний блочок, щоб підходив на різні авто.

“>

Почему блоки согласования монтируют в старые автомобили

Установка блока согласования актуальна в следующих ситуациях:

• Если вы допускаете вероятность возникновения пожара. Дело в том, что при подключении дополнительных электрических приборов возникает риск скачков напряжения.
• Если вы планируете эксплуатировать фаркоп без прицепа, что также может привести к повреждению проводки и возгоранию предохранителей.
• Если на момент установки ТСУ и прицепа в электрических цепях авто уже имелись неполадки. В этом случае предохранитель перегорит моментально, а это чревато перегоревшими тормозными, габаритными и аварийными огнями.
• Если вы планируете буксировать не «родной» или взятый напрокат прицеп. В этом случае в нем может оказаться другая распиновка. При неправильном подключении вы рискуете потерять все автомобильные предохранители и свет.

Если вы убедились, что смарт коннектор вам все-таки необходим, то его можно приобрести на любом авторынке (универсальная модель для фаркопа обойдется порядка 3 300 рублей) или изготовить его самостоятельно. Если с покупкой все ясно (предпочтение стоит отдать БС от компании Bosal и Thule), то о самодельном модуле стоит поговорить поподробнее.

На какие автомобили надо устанавливать блок согласования

Для большинства моделей автомобилей смарт коннект – обязательное устройство при установке фаркопа. К таковым относятся Audi, Fiat, Peugeot, Skoda, Volkswagen, Ford, BMW и многие другие.

Читать далее: Инструкция по установке, подключению и регулировке противотуманок на lada priora

А4, A3, А6, A8, О7, TТ, Аllroad

1, 3, 5, 6, 7, х3, x5, х6

Sebring, РТ Сruiser, Voyаger

C-max, S-max, Мondeo

Caliber, Nitro

Практически все модели с 2005 года

Все модели с 2004 года

Astra Н, Vectra С, Zafira, Corsa

C30, S40, S60, V70, V50, ХC70, S80, ХC90

Octavia2, Yeti, Fabia

Вoxer

Сaddy new, Passat 6, Golf5, Jetta new, Т5, Toureg, Тouran, Тiguan new

У вас обычная машина без «компьютерных мозгов»? Тогда самое время узнать, что электрические цепи испытывают двойную нагрузку, обеспечивая включение дополнительных огней. Результат – преждевременный износ электропроводки, сгоревшие предохранители и реле. Покупка блока согласования для фаркопа предотвратит дорогостоящий ремонт электросистемы.

Модуль согласования необходимо устанавливать на автомобили, оснащенные слудующими системами:1.Система электронного контроля с переменным напряжением.2.Автомобиль с мультиплексной проводкой.3.Система CAN BUS data ( с бортовым компьютером)4.Система CHECK CONTROL5.Cистема обнаружения перегоревших ламп (SFL)6.Система питания освещения с маленьким напряжением.7.Светодиодная система освещения.

В автомобилях оснащенных такими системами прямое подключение обычной розетки для ТСУ приведет к повреждению автомобиля. Установка модуля смарт коннект позволяет исключить дополнительную нагрузку на электрическую сеть автомобиля и стабилизирует напряжение сети.Коннектор устойчив к скачкам напряжения и короткому замыканию, так как подключается непосредственно к аккумулятору автомобиля через предохранитель на 15 А.

Блок согласования также обеспечивает:

• переключение противотуманной фары на прицеп;
• контроль указателей поворота на прицепе;
• отключение парктроников при присоединении прицепа;
• зарядку аккамулятора на прицепе.

Модули согласования с расширенными возможностями имеют ряд дополнительных функций:- тест подключения прицепа;- PARK SENSOR;- ALARM INFO;- функция управления левым фонарем габаритных огней;- функция координации левой противотуманной фары.

• Тест подключения прицепа — проверка состояния электрического оснащения прицепа: после его подключения поочередно загораются все лампочки и Вы можете убедиться в том, что все в порядке.
• Функция Park Sensor предназназначена для блокировки датчиков парковки у автомобиля с системой Parktronic, так как при движении задним ходом прицеп воспринимается ею как препятствие.
• Функция Alarm Info предоставляет возможность подключения прицепа к автосигнализации автомобиля для защиты его от угона. В охранном режиме при отсоединении прицепа от автомобиля срабатывает сигнализация.
• Функция управления левым фонарем габаритных огней предназначена для однонитевой лампы, выполняющей одновременно функцию габаритного и противотуманного освещения, а также габаритного и стоп-сигнала.
• Управление левой фарой противотуманного света — это функция, которая обеспечивает возможность регуляции интенсивности свечения противотуманных фар и предотвращает ослепление водителя светом, который отражается от передней части прицепа.

Модуль согласования используется в обязательном порядке на:

1. Audi: А4, А3, А6, А8, Q7, ТТ, Allroad.
2. BMW: 1, 3, 5, 6, 7, х3, х5, х6.
3. Chrysler: 300C, Sebring, PT Cruiser, Voyager.
4. CITROEN: C3 Picasso, C4, C4 Picasso, C4 Grand Picasso, C5, Berlingo,C-Crosser, Jumper, Jumpy.
5. Dodge: Caliber, Nitro.
6. Fiat: Ducato, Linea, Grande Punto, Scudo.
7. Ford: С-max, S-max, Galaxy, Mondeo.
8. Jeep: Grand Cherokee, Commander, Liberty.
9. KIA: Sorento, Soul, Carnival.
10. Land Rover: Freelander, Range Rover с 2004 года все модели.
11. Mazda 6.
12. Mersedes: все модели с 2005 года (GLK, Sprinter, W164, W169, W212, W203, S203, W204, S204, W211, S211, W245, Viano, Vito).
13. Mitsubishi Outlander c 2007.
14. Opel: Agila, Astra H, Vectra C, Zafira, Corsa, Insignia.
15. Peugeot: 3008, 407, 4007, 508, 5008, Bipper, Boxer, Expert, Parthner.
16. Porsche Cayenne c 2003 г.
17. Seat: Alhambra, Altea, Leon, Toledo.
18. Skoda: Fabia, Octavia 2, Superb, Yeti.
19. Subaru: Forester c 2008, Legacy Outback c 2009.
20. Suzuki Splash c 2008.
21. Toyota RAV-4 c 2013.
22. Volkswagen: Amarok c 2010, Caddy new, Passat 6, Golf 5, Golf Plus c 2005, Jetta new, Т5, Tiguan c 2007, Toureg, Тouran.
23. Volvo: С30, S40, S60, V70, V50, XC70, S80, XC60, XC90.

Читать далее: Новый Ауди Q5 2020 фото цена видео тест-драйв модели дата выхода кроссовера КУ 5 в России

и некоторые других моделях.

Для чего нужен БСФ

Многие автопроизводители оснащают модели бортовыми компьютерами. Любая попытка подключения фаркопа с прицепом напрямую завершится полной неудачей. Компьютер засыплет незадачливого шофера многочисленными ошибками, не увидев нового участника электросхемы. Исправляет ситуацию небольшой приборчик Smart Connect, который берёт на себя управление прицепом.

Ещё один повод установки блока согласования фаркопа – рост нагрузки на штатную систему транспортного средства. Растёт потребление и аккумулятора за счёт необходимости питать габариты прицепа, его поворотные огни и дополнительное оборудование. Всё вместе приводит к короткому замыканию и детонации всего автомобиля. Блок примет на себя часть нагрузки и короткое замыкание уже грозить не будет.

Блок также воспрепятствует полному краху системы, учитывая редкость использования прицепа (исключение из правил – автопоезда коммерческих грузоперевозок). Езда без прицепа вызовет повреждения электросети. А выход со строя предохранителя при отсутствии согласователя фаркопа приведёт к отключению питания всех элементов. Возникнет аварийная ситуация с ожидаемыми последствиями во время тумана или ночной езды.

Подключая блок фаркопа, вы налаживаете:

• Работу бортового оборудования.
• Управление поворотниками и габаритными огнями прицепа через консоль салона.
• Защиту от короткого замыкания.
• Возможность контроля противотуманок буксируемого транспортного средства.

Сигналами к покупке БСФ служат светодиодные лампы задней оптики и упоминание соответствующих определений в инструкции авто. В англоязычных версиях это может быть SFL или Cumbus. Отсылка к необходимости блока может быть в бортовом компьютере – опция управления внешним освещением. Также на покупке согласователя может настоять официальный дилер.

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
8. Затягиваем все нужные болты ключами.

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов.

Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

• Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
• После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

• Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
• Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
• Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Что представляет собой Смарт-коннект

Современные автомобили оснащены различными электронными системами для большего комфорта и удобства. Чтобы согласовать все эти системы потребовалось бы огромное количество проводов. Для решения данной проблемы автопроизводители используют CAN-BUS или CAN-шину. Сигналы протекают только по двум проводам, распределяясь через интерфейсы шины. Таким образом они распределяются к разным потребителям, в том числе к габаритным огням, стоп-сигналам, сигналам поворота и так далее.

Блок согласования

Если при такой системе подключить электрооборудование фаркопа, то сразу произойдет изменение сопротивления в электросети. Система бортовой диагностики OBD-II укажет на ошибку и соответствующую цепь. Другие световые приборы также могут работать неправильно.

Чтобы этого не происходило, устанавливается Smart Connect. Для подключения используется отдельный провод к напряжению 12В автомобиля. Устройство согласует электрические сигналы, не вызывая изменения нагрузки в электросети автомобиля. Другими словами, бортовой компьютер не видит дополнительного подключения. Сам блок представляет собой небольшую коробочку с платой, реле и контактами. Это несложное устройство, которое при желании можно даже изготовить самостоятельно.

Блок согласования Unikit

Комплекс Unikit очень популярен у автовладельцев за надежность, универсальность и простоту использования. Он корректно связывает электрику ТСУ и автомобиль. Также Unikit снижает нагрузку на бортовую сеть авто, защищает от перегрузки, тестирует подключение на сбои. В случае скачка напряжения, необходимо будет только заменить предохранитель. Остальная проводка остается целой.

Схема подключения Unikit

Среди плюсов можно назвать следующее:

• тестирование электрики прицепа;
• прописывание оригинальной системы;
• отключение парктроников и камеры заднего вида;
• приемлемая цена – около 4 500 р.

Подключенный автоприцеп является частью автомобиля. Каждый водитель должен следить за правильной работой всех систем, в том числе и сигналов прицепа. Smart Connect – это то устройство, которое необходимо для корректной работы всей электроники и сигналов. Его использование предотвратит возможные ошибки и сбои при подключении.
