Блок предохранителей автомобиля

Компоненты электропроводки УАЗ 469, УАЗ 390945 и других моделей

Электросхема УАЗ 3151 4 включает в себя 69 позиций, есть возможность дополнительного подключения специальных противотуманных фар, но требуется установка выключателя типа 343.01.03. Он будет монтироваться непосредственно на приборную панель в удобном месте. Общая схема электропроводки машины включает обширный список разных устройств.

Это передний фонарь, фары, которые при необходимости легко заменять. К общей системе подключается и звуковой сигнал. Далее схема электропроводки УАЗ включает в себя особый плавкий предохранитель, добавочное сопротивление. Цепь имеет подключение к боковым указателям поворотов, тут же помещается выключатель для отопителя.

Проводка снабжает генератор, есть точки соединения для фонаря, который освещает отсек с двигателем, выходы для вентиляторного электромотора отопителя. Современная электропроводка УАЗ предусматривает свечи зажигания, питающиеся от нее. Устанавливается реле для указателей, оно используются для обеспечения работы аварийной, поворотной сигнализации.

Схема электрооборудования имеет выходы на катушку, реле стартера, есть специальный датчик-распределитель, коммутатор. На одном участке имеются следующие точки: выключать массы, аварийный сигнализатор, аккумуляторная батарея, электроомыватель. Отдельно есть подключение для блока предохранителей и таких датчиков:

• аварийного давления для масла;
• показаний топлива;
• для указателя масляного давления;
• перегрева используемых охладителей;
• температур используемых охладителей;
• определения уровня тормозной жидкости.

1.Низковольтной катушки зажигания; 2.Транзисторного электронного коммутатора; 3.Датчика-распределителя (трамблера); 4.Электрических свечей зажигания; 5.Блока плавких предохранителей; 6.Аварийного прерывателя; 7.Добавочного электрического сопротивления.

Схема электрооборудования включает точки подключения для стартера, спидометра, стеклоочистителя и реле под него, блока ЭПХХ, вольтметра. Есть такие компоненты:

• реле для фар машины;
• розетки, используемые для питания переносных ламп;
• выключатели стояночного тормоза, системы торможения.

Для электрооборудования УАЗ 31512(14) или УАЗ 390945 используется установка выключателей:

• для тормозного сигнала;
• для стояночного тормоза;
• аварийной сигнализации;
• лампы света салона;
• звукового сигнала;
• заднего фонаря противотуманного типа;
• зажигания;
• света заднего хода.

Проверенная схема электропроводки УАЗ 452: Батон Буханке друг, товарищ и Таблетка

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях.

Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452оказались достаточно выносливыми.

Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями.

Знаменитая Буханка стала многоцелевым автомобилем для сельской местности

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

Как автомобиль службы ГАИ;
В качестве пожарной машины;
Автомобиля скорой помощи;
Продуктовой лавки;
Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

Современная цветная электросхема УАЗ 452

Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья

Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.

Яркий пример всесторонних испытаний «Таблетки»

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

• органами управления системами автомобиля;
• контрольными приборами.

Из-за дефицита органов управления, УАЗ получил достаточно «разношерстные» элементы

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

В частности:

• от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
• От ГАЗ-24 фары и т.п.

Конструкция переключателя ГАЗ-69 с успехом применялась и на 452-м

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него.

Простота конструкции позволяла легко обслуживать автомобиль вдали от гаражных условий

В заключение

О легендарном автомобиле помнят многие из нас.

Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома.

Буханка удостоилась участия в Олимпиаде 2014

Салонный блок

является Конструктивно и основным. В машинах старого и нового панель, образца устанавливается под приборной панелью с стороны левой от рулевого колеса. Здесь сосредоточены плавкие основные вставки, отвечающие за большую часть оборудования моторного и приборов.

До 2007 года

Первые старых модификации годов выпуска не сильно отличались по карбюраторных от конструкции авто современного типа. Здесь стандартная применяется система предохранителей и реле, актуальная большинства для машин на дорогах СНГ.

Описание поколения нового после 2015 года значительно причине, но по отличается минимального количества автомобилей на рынке, их приводится не перечисление.

До 2011 года

Серьезных изменений в наблюдалось не конструкции. Здесь применялись аналогичные двигатели и При. оборудование обновлении электросхемы завод не предусмотрел обновленной установку монтажной панели. Все плавкие остались вставки на своих местах, а новые элементы отдельно вынесли.

После 2011 года

Последняя выпускаемая, модификация в 2016-2018 годах, отличилась инжекторного наличием двигателя. Здесь появился дополнительный который, монтажник отвечает только за распыление топлива и под устанавливается капотом.

В результате модификации машина экономнее стала и немного мощнее.

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

• №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
• №3 – предохранительная вставка бензонасоса, расположенного в баке;
• №4 – элемент отвечает за питание цепи контроллера автомобиля;
• №9 – предохранитель правого вентилятора радиатора;
• №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

• К1/2 – штатные противотуманки (при наличии);
• К3 – включение системы подогрева сидений;
• К4 – защита клаксона;
• К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

• К1 – дополнительное реле;
• К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
• К7 – питание цепи топливного насоса;
• К8 – главное реле автомобиля.

Что делать, если при неоднократных попытках запустить автомобиль ничего не выходит

УАЗ «Буханка» совершенно не реагирует на наши действия. В этом случае стоит выполнить некоторые действия:

1. Проверяют аккумуляторную батарею на наличие зарядки.
2. Если зарядка есть, то тем же тестером проверяют целостность электрических проводов между катушкой и генератором. Двигатель автомобиля может не заводиться именно по причине обрыва цепи питания или окисления контактов. Соединения зачищают, а провода меняют на новые.
3. Следующая причина молчания двигателя – отсутствие искры на свечах зажигания. Проверить наличие искры несложно, достаточно снять высоковольтный провод и поднести его к раме автомобиля. При повороте ключа зажигания должна проскакивать искра между кабелем и корпусом авто. Теперь для работы двигателя необходимо заменить свечи на новые.

Но не стоит забывать о самих предохранителях в монтажном блоке автомобиля. Возможно дело в них. Их работа построена по следующему принципу: при неисправности электрического блока или электрооборудования происходит повышение силы тока, проволочка, по которой движется ток на предохранитель перегорает (происходит короткое замыкание), электрическая цепь обрывается, целостность системы нарушается, но сам прибор остается невредимым. Иными словами, предохранители выполняют задачу защиты электродеталей, узлов и оборудования от возможного короткого замыкания.

Порядок расположения защитных устройств в монтажном блоке.

№ п/п	За что отвечает	Примечание
1	Резервный разъем
2	Габаритное освещение	Левая сторона
3	Ближний свет	Левая сторона
4	Дальнее освещение	Левая сторона
5	Противотуманки	Левая сторона
6	Лампа для подсветки места установки монтажного блока	Левая сторона
7	Стоп-сигналы задних фонарей	Левая сторона
8	Аварийная сигнализация	Левая сторона
9	Клаксон (звуковой сигнал )	Левая сторона
10	Лампы подсветки заднего номерного знака и подсветка приборов на панели управления	Левая сторона
11	Отвечает за прикуриватель	Левая сторона
12	Задняя противотуманка (при наличии)	Левая сторона
13	Резервный разъем
14	Резервный разъем
15	Габаритное освещение	Правая сторона
16	Ближний свет	Правая сторона
17	Дальнее освещение	Правая сторона
18	Противотуманки	Правая сторона
19	Задний ход (белый свет)	Правая сторона
20	Указатели поворотов (справа и слева)	Правая сторона
21	Работа отопительного прибора	Правая сторона
22	Мотор дворников и омыватели лобового стекла	Правая сторона
23	Внутреннее освещение салона авто и подключение лампы подкапотного пространства	Правая сторона
24	Резервный разъем	Правая сторона
25	Работа приборов и сигнализаторов (датчиков)	Правая сторона
26	Резервный разъем	Правая сторона

В случае необходимости замены какого-либо предохранителя необходимо вынуть его из гнезда монтажного блока и поставить на его место новый. Это сделать совсем несложно, поскольку устройства являются штекерного типа.

За правильную работу того или иного электрического узла несет ответственность не только предохранитель, нужно еще учитывать дополнительно установленные реле, например, бензонасоса, зарядки, стартера и поворотов. Где находятся реле?

Управляет процессом подачи топлива и его отключением. В большинстве случаев монтируется под капотом возле АКБ, но некоторые устанавливают в салоне авто рядом с монтажным блоком.

В его состав входят три элемента: реле обратного тока, регулятор, ограничитель. Их задача состоит в том, чтобы предостеречь генератор авто от перегрузок, а также контролирует силу тока в пределах от 13,8 до 14,8 В. Находится в передней части машины под капотом возле регулятора.

Расположен в левой части возле двигателя. Предназначен для ограничения работы стартера в случае подключенного источника тока. Проводка от реле стартера подходит к катушке. Это усиливает искру при запуске мотора.

Сами указатели поворотов без исправного реле работать не смогут. В УАЗ «Буханка» устройство устанавливается в нижней части салона авто возле линейки с предохранителями или позади водительского сиденья на перегородке.

Возможные неполадки проводки

Что может привести к проблемам в работе проводки:

1. Обрыв проводов или повреждение их изоляции. В обоих случаях единственным вариантом будет замена поврежденного участка электроцепи. Обрыв цепи, а также перетирание кабелей может быть обусловлено воздействием внешних факторов, к примеру, если проводка была уложена там, где присутствуют трущиеся механизмы. Прежде чем заменить кабель, необходимо устранить причину, в противном случае неисправность в скором времени возникнет вновь. Решать проблему перетирания изоляции путем накручивания на кабель нескольких слоев изоленты также нецелесообразно.
2. Короткое замыкание в системе. Определить такую неисправность позволит только диагностика электроцепи с помощью тестера — мультиметра. Замыкание может быть обусловлено также перетиранием кабелей электросети.
3. Скачки напряжения. Такие неисправности могут быть обусловлены использованием слишком мощных потребителей энергии. Рассмотрим самый простой пример: вы установили в разветвитель на несколько гнезд. При включении потребителей напряжения в каждое гнездо на прикуриватель подается более высокий заряд тока. Гнездо прикуривателя рассчитано на определенное напряжение, а если вместо одного устройства питается два или три девайса, то соответственно, напряжение, проходящее через гнездо, будет выше в несколько раз. Это способствует появлению перепадов в работе электрической системы.
4. Выход из строя предохранительного устройства. При перегорании предохранителя необходимо заменить вышедший из строя элемент. Но если перегорание происходит слишком часто, то нужно проверить гнездо, в котором деталь установлена. Возможно, причина кроется в перепадах напряжения, поэтому предохранитель преждевременно перегорает. Причину перепада нужно устранить.
5. Неисправность генераторного узла. Проблемы в его работе можно определить по сниженному напряжению в бортовой сети, а также тусклому свету фар. Причем когда водитель жмет на педаль газа, яркость оптики заметно увеличивается. Это, как правило, свидетельствует о выходе из строя регулятора напряжения или износе щеток.
6. Окисление контактов на концах проводов. Из-за окисления или повреждения контактов нарушается питание электрического оборудования, поскольку заряд не может поступать на устройство. Проблема окисления контактов может быть следствием воздействия влаги на проводку. Такая неполадка устраняется путем зачистки контактов либо их заменой. Для очистки можно использовать мелкозернистую наждачную бумагу.

Пластинчатые элементы

Конструкторы Ульяновского автомобильного завода оборудовали модель блоком силовых предохранителей. Он располагается в моторном отсеке. В зависимости от модификации, блоки силовых элементов отличаются:

• Модели 315143 и 315148 имеют устройство с четырьмя элементами;
• 315196 и другие модификации оснащены устройством с двумя плавкими пластинами.

В качестве силовых элементов используются плавкие пластины, рассчитанные на определенную силу тока. При превышении допустимого показателя силы тока пластина перегорает. Для обеспечения хорошего контакта пластины зажимаются гайками. Так же можете прочитать про 417 двигатель УАЗ.

Где находится реле в автомобиле УАЗ «буханка»?

Полноприводный автомобиль УАЗ-452 («буханка») появился в 60-е годы прошлого века, и до сих пор пользуется популярностью. Но УАЗ нередко выходит из строя, и, для того, чтобы устранить неисправность, необходимо знать местонахождение его основных реле.

Где находится реле бензонасоса?

Реле бензонасоса – это устройство, которое подает или прекращает электропитания на бензонасос. Оно управляет топливным насосом и выполняет ряд дополнительных функций в зависимости от марки автомобиля.

Обычно в «буханках» реле бензонасоса устанавливается в области блока управления впрыском, под капотом, за аккумулятором. Иногда его можно найти под приборной панелью возле предохранителей.

Где находится реле зарядки?

Реле зарядки состоит из реле обратного тока, регулятора и ограничителя. Реле обратного тока включает генератор в сеть, когда его напряжение увеличивается, и выключает в случае, если повышается напряжение аккумуляторной батареи.

Регулятор контролирует и ограничивает силу тока в пределах 13,8 – 14,8 В, регулирует силу зарядного тока. Ограничитель предохраняет генератор от перегрузок, работая по аналогичному принципу с регулятором напряжения – включает в цепь обмотки дополнительное сопротивление при увеличении силы тока.

Реле зарядки работает вместе с генератором под капотом двигателя с правой стороны.

Где находится реле стартера?

В УАЗ-е встречаются два вида стартеров — 42.3708 и 4211.3708–01. Сами они устанавливаются по левую сторону от двигателя (по ходу движения автомобиля).

Стартеры оснащаются электромагнитным тяговым реле рычажным приводом с роликовой муфтой свободного хода. Реле блокировки расположено в медицинском салоне, и служит для предотвращения включения стартера при подключенном источнике питания.

Провод от реле идет к центральному контакту вариатора (при трех катушках) или к контакту подключения катушки (при двух катушках). Это способствует усилению искры в период запуска двигателя.

Где находится реле поворотов?

В автомобилях УАЗ схема указателей поворота включает в себя рулевой переключатель, реле поворота, аварийную сигнализацию и шесть лампочек.

Эту систему защищают от перегрузок несколько предохранителей:

• F8 – 10 А (для аварийной сигнализации);
• F20 – 7,5 А (для указателей поворотов).

Поворотники без реле мигать не будут, поэтому его неисправность легко определить.

Располагается в монтажном блоке, с левой стороны, у ног водителя. В санитарных, грузопассажирских автомобилях типа УАЗ реле поворотов устанавливается на перегородке, за водительским сиденьем.

В случае неисправности реле его необходимо снять, при этом не допускается применение металлических предметов.

Основные неисправности стартера УАЗ-469


Что делать, если при включении стартера якорь не вращается.

Вероятная причина неисправности	Способ устранения
Нарушен контакт щеток с коллектором	Снимите стартер с двигателя, разберите его и устраните причину неисправности
Отсутствует контакт в выключателе тягового реле стартера	Отсоедините провода от стартера, снимите крышку выключателя с клеммами. Если контакты подгорели, зачистите их. Сильно подгоревшие контакты поверните на 180° вокруг их оси
Обрыв соединений внутри стартера или в тяговом реле	Отремонтируйте стартер в мастерской
Отсутствует надежный контакт в выключателе зажигания на клемме «С»	Проверьте цепь с помощью контрольной лампы, присоединенной к клемме «С» и «массе». При отсутствии напряжения на клемме «С» в положении, соответствующем включению стартера, выключатель зажигания замените
Оборвана обмотка или подгорели контакты в дополнительном реле	Проверьте цепь с помощью контрольной лампы. Лампа, соединенная с клеммой «К» дополнительного реле и «массой», должна загораться при включении стартера. Если лампа не горит, то разберите реле, зачистите контакты
Заедает якорь во втулке катушки электромагнита	Очистите от грязи якорь, реле и втулку. При наличии смещения тягового реле относительно рычага стартера отремонтируйте в мастерской

Что делать, если при включении стартера коленчатый вал двигателя не вращается или
вращается с малой частотой вращения.

Вероятная причина неисправности	Способ устранения
Разряжена или неисправна аккумуляторная батарея	Проверьте батарею и при необходимости замените
Короткое замыкание якоря или катушек возбуждения или касание якоря за полюсы	Устраните замыкание или отправьте стартер в мастерскую для ремонта
Туго проворачивается коленчатый вал двигателя	В зимнее время года про­грейте двигатель
Нарушена цепь питания стартера вследствие слабой затяжки наконечников проводов	Осмотрите всю цепь питания стартера, подтяните все зажимы
Сильно изношены подшипники	Направьте стартер для ремонта в мастерскую

Что делать, если при включении вал стартера вращается с большой частотой вращения, но не проворачивает коленчатый вал двигателя.

Вероятная причина неисправности	Способ устранения
Поломаны зубья венца маховика	Смените венец
Пробуксовывает роликовая муфта свободного хода	Смените привод стартера

Что делать, если при включении стартера слышен повторяющийся сильный стук тягового реле и
шестерни о венец, коленчатый вал двигателя при этом не проворачивается.

Вероятная причина неисправности	Способ устранения
Отсутствует надежный контакт в зажимах, особенно у аккумуляторной батареи	Проверьте и подтяните болты зажимов
Разряжена или неисправна аккумуляторная батарея	Проверьте и подзарядите аккумуляторную батарею или замените ее
Неисправна удерживающая обмотка тягового реле или плохой контакт ее с «массой»	Замените обмотку или обеспечьте надежный контакт обмотки

Что делать, если после пуска двигателя стартер не выключается.

Вероятная причина неисправности	Способ устранения
Заедает привод на валу якоря	Разберите стартер и устраните причину заедания
Спекание контактов выключателя тягового реле или дополнительного реле	Устраните неисправность или замените реле новыми

Что делать, если происходит самовключение стартера при движении автомобиля.

Вероятная причина неисправности	Способ устранения
Заедает запорная часть выключателя зажигания	Замените выключатель зажигания

Система освещения, световой и звуковой сигнализации УАЗ-469

Меры профилактики

Какие меры профилактики позволят уберечь электросеть авто от неисправностей:

• при заглушенном двигателе ограничьте использование электрооборудования, поскольку аккумулятор будет садиться быстрее;
• время от времени осуществляйте диагностику работоспособности АКБ и проверяйте его заряд;
• обеспечьте надежную изоляцию проводки;
• никогда не используйте самодельные предохранители.

Правопреемником знаменитого «командирского» УАЗ 469 по праву считается УАЗ 31514, появившийся на отечественном рынке с 1993 года. Согласно отраслевой классификации, автомобиль получил новый индекс, а также бесконтактную систему зажигания, оставаясь таким же надежным и безотказным в эксплуатации, как и его предшественник.

История УАЗ 31514 началась задолго до девяностых годов – от легендарного УАЗ 469 в мирные годы хотели получить больше функциональности, что привело к его глубокой модернизации.

В результате чего появилась его «гражданская» версия УАЗ 469Б, которую от предшественницы отличали:

1. Ведущие мосты лишились бортовых редукторов, обеспечивающих колоссальную проходимость на бездорожье;
2. С автомобиля сняли предпусковой подогреватель;
3. Кузов открытого типа комплектовался брезентовым тентом;
4. Силовым агрегатом служил двигатель УМЗ-414 мощностью 80 л.с.

Рестайлинг

Производитель не стал останавливаться на полученном результате, и в 1993 году вывел в свет новую модель – УАЗ 31514, которая полностью заменила на заводском конвейере УАЗ 469.

УАЗ 31514 – фото несения службы в органах правопорядка

Автомобиль оснащался:

1. Силовым агрегатом УМЗ-4178 карбюраторного типа, объемом 2,5 литра;
2. Также на автомобиль устанавливался двигатель ЗМ3-4021.10, который при равных параметрах выдавал на 3 л.с. больше;
3. На поздних модификациях устанавливался дизельный двигатель ЗМЗ-5143.1, оснащенный турбонаддувом;
4. Жесткая крыша стала нормой, и устанавливалась на конвейере;
5. Передняя подвеска стала пружинной (рекламное видео тех лет строилось именно на этом улучшении);
6. Автомобиль получил муфту отключения передних колес;
7. Улучшенный салон стал нормой (сиденья с регулировкой, мягкая обивка, магнитола), в связи с чем изменилась и салонная электропроводка УАЗ 31514.

Особенности электросхемы

Среди самых заметных особенностей УАЗ 31514, отличающих его от предшественников – раздельное лобовое стекло с перенесенными под крышу редукторами стеклоочистителей. Благодаря этому решению проводка УАЗ 31514 получила дополнительный жгут проводов для их подключения.

Также на автомобиле появилась ранее опробованная на предшественнике бесконтактная система зажигания, состоящая из (по порядку):

1. Низковольтной катушки зажигания;
2. Транзисторного электронного коммутатора;
3. Датчика-распределителя (трамблера);
4. Электрических свечей зажигания;
5. Блока плавких предохранителей;
6. Аварийного прерывателя;
7. Добавочного электрического сопротивления;

Электросхема на инжекторный УАЗ (буханка)

Одной из самых частых проблем отечественных автомобилей является поломка каких-либо электрических приборов, в этом вам поможет разобраться электросхема. Единственным решением этой проблемы будет осуществляться проверка состояния предохранителей. Темой сегодняшней статьи будет электросхема автомобиля УАЗ Буханка на двигателе типа инжектор.

УАЗ Буханка

Итак, в данной статье представлены ответы на такие довольно распространенные вопросы:

• Что собой представляет электросхема на автомобиле УАЗ Буханка двигателя типа инжектор?
• Как устроена электросхема автомобиля УАЗ Буханка?
• Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор?
• Ремонт монтажного блока.

Основная информация

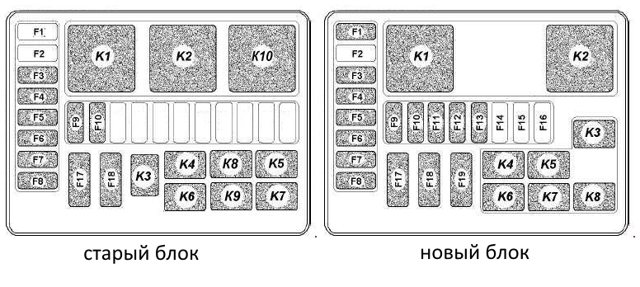

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства.

Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле. Блок предохранителей автомобиля УАЗ Буханка состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства.

В случае если вы примите решение снять линейки предохранителей, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

• Аккумуляторная батарея;
• Электронный насос топлива;
• Фильтр очищения топливной смеси;
• Форсунки;
• Блок руководства двигателем;
• Электронная катушка зажигания;
• Свечки зажигания;
• Датчик холостого хода;
• Датчик коленчатого валика;
• Датчик заслонки воздуха;
• Тахометр;
• Моторчик вентилятора, охлаждающего радиатор;
• Управляющее реле электронного двигателя вентилятора;
• Индикатор, контролирующий работоспособность двигателя;
• Разъем диагностики.

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание.

Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность.

То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Итак, алгоритм проведения ремонта монтажного блока:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
5. Устанавливайте монтажный блок в обратном порядке.

Была ли Вам данная статья полезной?
