Замена блока комфорта на приоре

Распиновка подсветки заднего номера

По ПДД подсветка государственного номерного знака всегда должна быть в рабочем состоянии. Для освещения подключаются лампы накаливания W5W, мощность каждой по 5 Вт.

Малый жгут проводов электроподсветки заднего регистрационного номера (заводской номер жгута 2170-3724214) состоит из проводов с кремовыми наконечниками и расположен в багажном отсеке. От его качества зависит работа всей системы подсветки. Жгут, отвечающий за подсветку заднего номера имеет 3 клеммы:

Неисправности в работе блока комфорта, как устранить

1. Не горят поворотники. Для начала следует проверить бесперебойность предохранителя, ламп и подрулевого тумблера. Если где-то просто отсутствует контакт, то проблема разрешается очень просто с помощью перепайки микроконтактов. Если неисправность в самой плате и перепайка контактов не помогает, то следует заменить контроллер.
2. Замена монтажного блока на ваз 2114 своими руками

   Не работает модуль стеклоподъёмников или центральный замок. Данная проблема может произойти в том числе из-за окисления проводов. Перед снятием блока комфорта нужно проверить все провода мультиметром под изоляцией в блоке управления, который встроен в водительскую дверь. Если неисправен только один стеклопакет, могло произойти разъединение проводов вследствие обрыва контакта.

После проверки проводов, если не удалось обнаружить проблему. Следует перепаять контроллер DA7VN5016A либо DA6VN5016A. Один из них отвечает за стеклопакет и замок на правой двери. Второй воспроизводит зеркально эти же функции, но с левой стороны.

Иногда стеклоподъёмники работают только на опускание стёкол, но подъём при этом недоступен (или наоборот). Для этого проверьте подключение, чтобы все плюсы и минусы были на своём месте.

Возникают ошибки в блоке комфорта, когда кнопка стеклоподъёмника на поднимание работает на опускание стекла. При разной полярности, когда вместо опускания происходит подъём стекла, нужно поменять подключение двух идущих рядом проводов.

1. Бывает, что много проблем возникает одновременно. Перестают работать противотуманные огни, габариты, задний свет, обогрев тыльного стекла, световой плафон в салоне. В этом случае очевидно, что проблема исходит именно из блока комфорта и делается перепайка варианта DA1 MC33972EW. Если это не помогает, то следует заменить схему целиком.
2. В случае отказа задних противотуманок и подсветки приборов в салоне, перепаивается компонент DA9 VND5025AK. И, как в случае с предыдущими поломками. Если это не приносит результата, меняется вся схема целиком.
3. Замки центрального замка начинают срабатывать при нажатии клавиш стеклоподъёмника. Если замена блока комфорта с другой машины не приносит эффекта, значит суть этой поломки в проводке. Для этого внимательно нужно проверить целостность всех проводов, ведущих к блоку комфорта.

Возможные причины неисправностей

Перед покупкой нового блока комфорта, нужно попытаться устранить какую-либо неисправность. Чтобы не делать дополнительных затрат, ведь блок комфорта достаточно дорогой. Часто проблема просто заключена в отсутствии контакта вследствие устаревания или перетирания проводов.

Иногда контроллеры блока комфорта могут сгореть, для этого нужно осмотреть их визуально или даже проверить с помощью обоняния.

Самые частые жалобы по работе блока комфорта заключены в отказе стеклопакетов, поворотников или габаритов.

Все неполадки могут возникать вследствие следующих событий

• обрыв на линии связи W-Line;
• сгорание драйверов регулировки;
• перегорание контроллеров, отвечающих за нужный участок;
• неисправность транспондера;
• перегорание или окисление контактов.

Перед проведением ремонтных работ для соблюдения техники безопасности следует не забыть отключить минусовую клемму от аккумулятора.

Как отремонтировать блок управления электропакетом на Ладе-Приоре

«Лада-Приора» едет по городу. Вот перекрёсток. Нужный сигнал светофора. И совершается запланированный поворот. Рука водителя привычно нажала на подрулевой переключатель. Но мигания сигнальной лампы нет. Со всех сторон возмущённые гудки и крики. Повернул не подав сигнал! Водитель смущённо нажимает на кнопку аварийной сигнализации, чтобы остановиться и разобраться. Однако и здесь никакого отклика. Ага! Это, наверно, реле поворотов! Нужно поменять, и всё! Благо магазины автомобильных запчастей теперь повсюду. Но и здесь не всё так просто. Похоже, вышел из строя «электропакет» или как его ещё называют — блок комфорта «Приоры».

Основные функции выполняемые блоком управления электропакетом (блоком комфорта)

Фактически это устройство является многофункциональным компьютером управления. В его обязанности входит обеспечение работоспособности множества функций «Приоры»:

• Электрические стеклоподъёмники.
• Регулировка боковых зеркал.
• Поворотная и аварийная сигнализация.
• Противоугонная система.
• Блокировка дверей с дверного пульта водителя.
• Модуль освещения.

Столько опций, требуют точной работы контролёра комфорта «Приоры».

Расположение в салоне контролера комфорта

Надо знать, что здесь имеются два варианта расположения этого устройства:

1. На первых моделях «Приоры» он под «бородой».
2. На последующих, слева от монтажного блока.

Когда появились эти автомобили, блок комфорта установили в районе электронного блока управления. То есть, под «бородой». Если открыть декоративную пластмассовую крышку, находящуюся у левой ноги пассажира, то будет виден управляющий блок «Приоры» с приданными реле. Прямо над ними располагается блок комфорта (электропакет).

На последующих автомобилях этот узел расположили несколько по-иному. У левой ноги водителя, при снятой крышке панели приборов под рулевым колесом, находится узел предохранителей и реле. Или — монтажный блок. И уже за ним, у стенки кузова смонтирован электропакет. Доступ к нему довольно затруднён.

Снятие блока комфорта на новых моделях

Если следовать технологической инструкции завода изготовителя, это очень сложный и трудоёмкий процесс. Достаточно сказать, что по этой схеме нужно частично демонтировать всю панель приборов «Приоры». Конечно, опытные слесаря этого не делают.Процесс происходит следующим образом. Снимается минусовая клемма аккумулятора.

Внимание! Это необходимо делать при любых работах, связанных с электрооборудованием автомобиля. А особенно тех, которые управляются компьютером. Ремонт блока комфорта Лада Приора не работает стекло подъёмник

Ремонт блока комфорта Лада Приора не работает стекло подъёмник

После этого снять декоративную панель под рулём. Она закреплена снизу 3 пластиковыми поворотными запорами. Станет доступен монтажный блок. А вот теперь наиболее трудное. Понадобится ключ-колокольчик на 10. Это самый удобный вариант для этой работы.

Придётся лезть и нащупывать рукой. Как уже говорилось, контролёр электропакета прикручен за монтажным. Он ему перпендикулярен. Закреплён он двумя болтами с

головками на 10. Перед тем как их выкручивать, необходимо отсоединить три жгута проводки подключенные к блоку. Это несложно. И перепутать их при установке невозможно. У них разные варианты входа. После этого можно выворачивать крепёжные болты. Так как ушки на устройстве не замкнутые, а имеют свободный выход, один из болтов можно только отпустить на 3—4 оборота. И потом достать блок.

Важно! Узел выходит только в одном положении, и если не удалось его вытащить сразу, не стоит впадать в панику. Просто поворачивая его постепенно извлекать. Точно так же установить и новый

Точно так же установить и новый.

Замена на первых Приорах

Это, вообще, простая операция. Снимается щиток с нижней части «торпеды» со стороны пассажира. Контролёр комфорта прекрасно доступен. Аналогично выкрутить крепёж, и извлечь устройство. Заменить новым. Единственно, жгуты проводов находятся со стороны водителя. Но там так же легко снять боковую панель, крепящуюся 1 болтом.

О ремонте блока комфорта

Это очень скользкий вопрос. Сразу стоит пояснить, обычному автолюбителю, даже нечего и пытаться это сделать. Для такой операции, нужно иметь под рукой как минимум профессиональный набор для пайки микросхем. А лучше — паяльную станцию. Никакая станция технического обслуживания не возьмётся за эту работу. Так что проще всё-таки заменить вышедший из строя узел на новый.

На приведённом ниже видео специалист проверяет исправность блока комфорта «Приоры».

Точки подключения автосигнализации StarLine A93 CAN-LIN Ver. ПО M8 на Lada Priora 2015 с неактивной штаткой + реализация доводчика стекол

За блоком реле и предохранителей: +12 (для релейного модуля) – красный толстый зажигание – синий/чёрный стартер – красный

Ручник (-) – синий/чёрный в жгуте к панели приборов (См. Рис. 6)

Масса (-) – чёрный толстый; разъём 4 блока электропакета (См. Рис. 1)

Разъём 1 блока электропакета (См. Рис. 1): +12В (питание блока сигнализации) – красный толстый провод штатной сирены – серый/белый толстый. Провод используется для подключения сирены, чтобы не тянуть провод сирены под капот. Штатную сирену (клаксон) следует удалить, на её место установить сирену из комплекта.

Разъём 2 блока электропакета (См. Рис. 1): Концевик капота (-) – белый/черный (Pin 15), см. Рис. 5 Аварийка (альтернативное управления от сигнализации) (-) – красный (Pin 5)

Разъём 3 блока электропакета (См. Рис. 1): Концевик багажника (-) – желтый (Pin 14), см. Рис. 5 Can-H – желтый/красный, см. Рис. 4 Can-L – серый, см. Рис. 4 Lin – синий/белый , см. Рис. 4

Т.к. штатка не активна, то можно отключить от блока электропакета концевики багажника и капота, или развязать диодами (См. Рис. 5).

Для реализации поднятия стекол при НЕ активной штатной сигнализации, необходимо при постановке в охрану включить зажигание на 1 сек так, что бы сигнализация этого не увидела. Для этого подключить сигнализацию по схеме ниже (См. Рис. 2) и запрограммировать гибкие каналы №2 и №8 (См. Рис. 3).

По CAN-LIN: – Контроль работы двигателя – Концевики дверей – Управление ЦЗ – Управление замком багажника – Комфорт (поднятие стекол)

По аналогу: – Ручник – Зажигание – Багажник – Капот – Повороты (альтернативное управление)

Вход тормоза (оранжевый/фиолетовый от сигнализации) на массу.

Установочные карты сигнализаций на Lada Priora

Блок управления электропакетом Приора 2170-3763040 (Блок комфорта) Комплектация автомобиля как иногда пишут, не имеет значения при установленном блоке с данным номером.

Контроллер электропакета — это устройство, предназначенное для установки на автомобили ВАЗ 2170 Приора. Оно управляет многими функциями автомобиля, например, такими как поворотники, стеклоподъёмники, подсветка панели приборов, габаритные огни, ближний свет, противотуманные фары, лампа заднего хода, плафон освещения салона, обогрев заднего стекла.

Установлен данный контроллер в центральной, нижней части торпеды над блоком ЭБУ. Для снятия необходимо снять нижние боковины торпеды. Накидным ключом 10 открутить две гайки.

Корпус блока управления электропакетом Приора 2170-3763040

Плата блока управления электропакетом Приора 2170-3763040

Расположение выводов блока управления электропакетом Приора 2170-3763040

Схема блока управления электропакетом Приора 2170-3763040

Назначение деталей на плате блока управления электропакетом Приора 2170-3763040

ПОС — плафон освещения салона ЗПТО — задние противотуманные огни БС — ближний свет ПТФ — противотуманные фары МДВ — модуль двери водителя ПУП — переключатель указателя поворотов ПАС — переключатель аварийной сигнализации ППД — передняя правая дверь ПЛД — передняя левая дверь ЗПД — задняя правая дверь ЗЛД — задняя левая дверь ПС — переключатель стеклоподъемника двери пассажира ПОБ — плафон освещения багажника ЗП — зеркало правое ЗЛ — зеркало левое ГО — габаритные огни УП — указатели поворотов

По данной ссылке можно посмотреть дополнительную информацию по указанному выше блоку и другим: www.chiptuner.ru/content/usp_norma Проблема с блоком управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом Приора 2170-3763040 старый

После включения обогрева заднего стекла произошёл сбой в работе данного блока. Стал мигать ИММО, включилась аварийка — отключить не возможно. После отключения обогрева перестали функционировать поворотники и аварийка, зеркала, центральный замок перестал работать, как с ключа, так и с кнопок в салоне, погасла приборка, перестали работать стеклоподъёмники.

Установлен новый блок управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом 2170-3763040 новый

Процедура снятия и установки блока элементарная. Переобучать ключ не нужно, всё работает. Единственно одно, но перестала работать двух уровневая система открытия дверей. Теперь одно нажатие — открываются две двери. или одно нажатие и торцевания только водительская дверь, второе нажатие и пассажирская не открывается… Странно.

Ремонт блока управления электропакетом 2170-3763040 Приора: В старом блоке ради эксперимента произведена замена двух микросхем VN5016AJTR-E драйвер питания (SSO-12)

Перепайка микросхем VN5016AJTR-E результатов не принесла.

Перепаяна микросхема: MCZ33972EW

Микросхема MCZ33972EW под замену.

Блок управления стеклоподъемниками калина

Иногда на этапе обкатки автомобиля начинает работать со сбоями блок управления стеклоподъемниками, Калина в данном случае не является исключением. Нередко такой блок просто отказывается перемещать в пространстве задние или передние стекла. Причин для подобного существует множество. К наиболее распространенным относится дефект сборки и ошибки при эксплуатации. В любом из этих случаев можно самостоятельно провести диагностику стеклоподъемников Калины.

Анализ сложившейся ситуации

Водители с начальными умениями работать с инструментами поймут, что нужно делать, если не работает стеклоподъемник на Калине. Для начала нужно в монтажном блоке проверить установленный предохранитель и реле. Поставляемая с официальной инструкцией по эксплуатации транспортного средства схема обозначает указанные элементы как F2 (25 А) и К2 соответственно. Если проблему обнаружить не удалось, то дальше осмотр переносится на клеммы электродвигателя машины Лада Калина.

Для этого необходимо аккуратно демонтировать обшивку двери. Узнать точный уровень напряжения поможет мультиметр или тест-лампа 12 В. Если клеммы показали отсутствие напряжения, нужно проверить наиболее вероятных виновников возможной неисправности. На первом месте находится кнопка стеклоподъемника, а следом идет проводка, соединительные разъемы.

Отсутствие заметных следов неисправности здесь требует проверить блок управления стеклоподъемниками

Важно сделать 1 оговорку: у транспортного средства, представленного в комплектации люкс, осмотреть необходимо центральный блок кузовной электроники (ЦБКЭ). Завершается процедура диагностики неисправности выводом о прохождении тока на электродвигатель или об отсутствии такового. Если ток есть, но движение стеклоподъемников Калины не наблюдается, возможную причину следует искать в нижеописанных областях:

Если ток есть, но движение стеклоподъемников Калины не наблюдается, возможную причину следует искать в нижеописанных областях:

• перекос стекла;
• зажим стекла;
• трос стеклоподъемника порвался или перетерся;
• износ щитка двигателя привода стекла;
• западение щитка двигателя привода;

Дальнейшие действия основаны на сущности выявленной неисправности. В худшем случае замена сломавшейся или износившейся детали займет 70 минут. Все зависит от опыта автовладельца и фактической поломки. К примеру, удаление и установка нового реле потребует около часа.

Техническое обслуживание транспортного средства

Менять любые детали в машине рекомендуется только на оригинальные. Соблюдение указанного требования исключит последующие внеплановые ремонты. Если обслуживания требует кнопка стеклоподъемников Калины, то для начала понадобится найти необходимые инструменты.

Используя 2 маленьких плоских отвертки, нужно извлечь из пазов блок. Непосредственная замена производится без резких движений, чтобы не сломать хрупкие элементы. Как только становится возможным добраться до проводки, нужно с не меньшей аккуратностью избавиться от штекера. Сделать это можно при мощи незначительного физического усилия. Для отсоединения второго штекера используется фиксатор.

После того как блок питания стекол извлечен, его необходимо осмотреть. Наличие любых механических повреждений говорит о необходимости обязательной замены. Даже углубленный ремонт не поможет восстановить его работоспособность. Перед установкой нового блока необходимо провести еще одну проверку. Ее актуальность возрастает, когда речь идет о замене реле.

ремонт блока управления стеклоподъемниками мицубиси каризма. бокс 99

После удаления неисправной детали следует вручную проверить все соединительные крепежи и провода. Следы обугливаний или повреждений — знак, говорящий о том, что кнопка стеклоподъемника Калина с большой вероятности нуждается в замене. Если этого не сделать, то необходимость повторного ремонта назреет в течение 2-3 месяцев. Обуславливается это повышенной нагрузкой на стеклоподъемник Лада.

Блок управления электропакетом: электрооборудование автомобиля — под контролем

8 Марта 2018

В современных автомобилях все электрическое оборудование объединяется в единую систему, которая называется электропакетом. Управление электропакетом возлагается на специальные электронные блоки — все о данных приборах, их конструкции и функционале, а также о верном выборе и замене читайте в статье.

Что такое блок управления электропакетом?

Блок управления электропакетом (контроллер электропакета, блок комфорта, центральный блок кузовной электроники) — компонент электрической системы транспортного средства; электронное устройство на основе микропроцессоров/микроконтроллеров, выступающее в качестве центрального блока управления вспомогательными системами и электронными компонентами автомобиля с целью повышения его комфорта и безопасности.

В современных легковых и многих грузовых автомобилях различное электрооборудование — стеклоподъемники, наружное и внутреннее освещение и световая сигнализация, замки дверей, привод зеркал заднего вида и другое — собрано в единую систему, которая называется электропакетом (ЭП). Функции контроля и управления ЭП возлагаются на центральный блок управления (контроллер). Применение блока управления электропакетом позволяет реализовывать различные схемы управления автомобильным электрооборудованием:

• Ручное управление с помощью соответствующих переключателей на приборной панели, дверях, подрулевом переключателе и т.д.;
• Дистанционное управление электрооборудованием с помощью автосигнализации или телематической системы;
• Автоматическое управление некоторыми элементами в соответствии с состоянием автомобиля, контроллера двигателя и бортового компьютера;
• Автоматическое управление основным элементами, обеспечивающими безопасность автомобиля (центральный замок, окна, свет), при изменении статуса автосигнализации и/или иммобилайзера.

Таким образом, блок управления электропакетом позволяет повысить комфорт и безопасность автомобиля, а также расширить функционал его электросистемы за счет использования преимуществ и возможностей протоколов передачи данных CAN, LIN, K-Line и других.

Неисправность контроллера ЭП может полностью нарушить функционирование электрооборудования транспортного средства, поэтому данный узел необходимо как можно скорее заменить. Чтобы сделать верную покупку нового блока, необходимо разобраться в существующих типах этих устройств, их особенностях и функционале.

Внутреннее устройство блока управления электропакетом

Все современные контроллеры ЭП строятся на основе микропроцессоров или микроконтроллеров, которые берут на себя функции управления цепями электрооборудования. В процессорах заложены алгоритмы управления оборудованием в различных ситуациях — при ручном управлении, в автоматическом режиме и т.д. Непосредственное управление оборудованием осуществляется посредством малогабаритных электромагнитных реле или электронных ключей на основе мощных полевых транзисторов.

Электронные компоненты располагаются на печатной плате, которая устанавливается в пластиковый корпус, соединение с электрооборудованием выполняется с помощью стандартных электрических разъемов. На одном блоке может устанавливаться от одного до трех разъемов, зачастую цепи питания и управления разделены, для подключения к ним используются раздельные разъемы.

Блок управления электропакетом располагается под приборной панелью или под центральной консолью, обычно он устанавливается неподалеку от монтажного блока реле и предохранителей — это сокращает длину кабелей между данными узлами. Монтаж блока осуществляется винтами или с помощью металлического кронштейна.

Типы и функционал блоков управления электропакетом

Используемые в различных транспортных средствах блоки управления электропакетом могут отличаться функционалом и особенностями работы, но в общем случае на них возлагается управление следующим электрооборудованием:

• Стеклоподъемники всех дверей и механизм блокировки стеклоподъемников;
• Привод наружных (боковых) зеркал заднего вида;
• Подогрев наружных зеркал заднего вида;
• Подогрев заднего стекла;
• Подогрев передних сидений;
• Центральный замок;
• Механизм блокировки и замки багажника и капота;
• Указатели поворотов передние и задние;
• Внутрисалонное освещение — лампа на потолке, лампы на центральных стойках, лампы на порогах, освещение багажного отсека;
• Подсветка приборной панели;
• Наружные осветительные приборы — противотуманные фары и задние противотуманные фонари, габаритные огни, огнь заднего хода.

LADA 2170

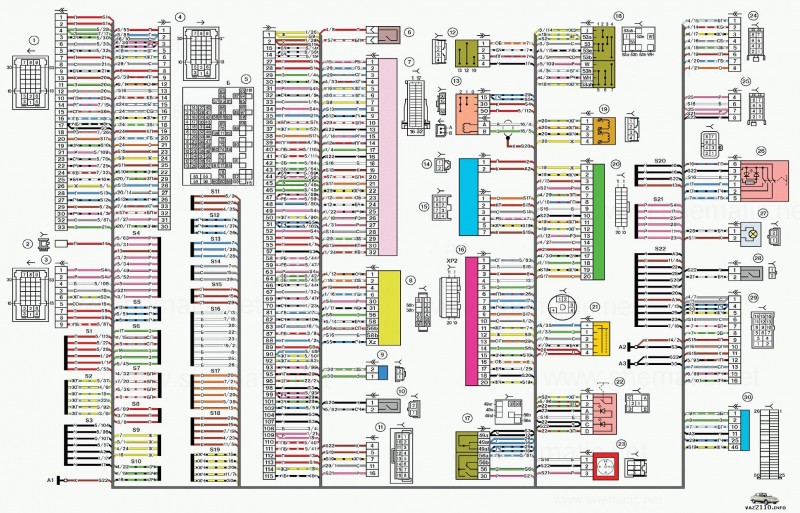

Схема панели приборов

1, 2, 3, – колодки жгута панели приборов к переднему жгуту 4 – колодка жгута панели приборов к заднему жгуту 5 – контакты колодки монтажного блока 6 – выключатель сигнала торможения 7 – комбинация приборов 8 – модуль управления светотехникой 9 – модуль надувной подушки безопасности водителя 10 – выключатель звукового сигнала 11 – колодка диагностики 12 – переключатель режимов бортового компьютера 13 – выключатель зажигания 14, 15 – колодки к блоку управления электроусилителем 16 – контроллер электропакета 17 – переключатель световой сигнализации 18 – переключатель стеклоочистителей 19 – моторедуктор распределения воздушного потока 20 – блок управления отопителя 21 – переключатель электродвигателя отопителя 22 – выключатель обогрева заднего стекла 23 – часы 24, 25 – колодки жгута панели приборов к радиоаппарату 26 – выключатель аварийной сигнализации 27 – плафон освещения вещевого ящика 28 – выключатель освещения вещевого ящика 29 – колодка жгута панели приборов к жгуту системы зажигания 30 – блок управления системы надувных подушек безопасности

Схема соединений переднего жгута проводов

1 – стартер 2 – аккумулятор 3 – генератор 4 – колодки жгута АКБ и стартера и переднего жгута 5 – 7 – колодка переднего жгуту панели приборов 8 – выключатель подкапотной лампы 9 – фара левая 10 – фара правая 11 – датчик уровня тормозной жидкости 12 – датчик температуры воздуха 13 – электродвигатель омывателей 14 – выключатель лампы света заднего хода 15 – электровентилятор двигателя 16 – моторедуктор заслонки отопителя 17 – добавочный резистор 18 – электродвигатель стеклоочистителя 19 – основной блок предохранителей 20 – электродвигатель отопителя 21, 22 – звуковой сигнал

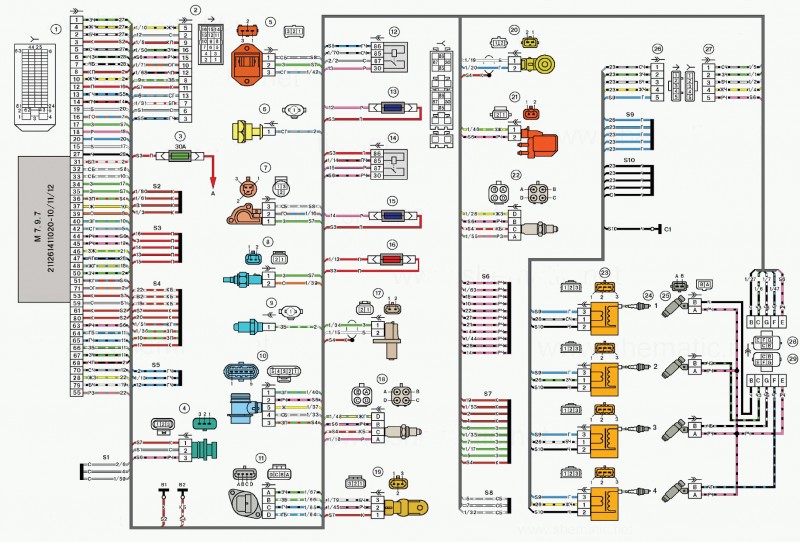

Схема системы зажигания

1 – контроллер 2 – колодка жгута системы зажигания к жгуту панели приборов 3 – блок предохранителей основной 4 – датчик скорости 5 – датчик неровной дороги 6 – датчик контрольной лампы давления масла 7 – датчик положения дроссельной заслонки 8 – датчик температуры охлаждающей жидкости 9 – датчик указателя температуры охлаждающей жидкости 10 – датчик массового расхода воздуха 11 – регулятор холостого хода 12 – реле бензонасоса 13 – предохранитель цепи питания бензонасоса (15 А) 14 – реле зажигания 15 – предохранитель реле зажигания (15 А) 16 – предохранитель цепи питания контроллера (7,5 А) 17 – датчик положения коленчатого вала 18 – датчик кислорода 19 – датчик фаз 20 – датчик детонации 21 – электромагнитный клапан продувки адсорбера 22 – датчик кислорода диагностический 23 – катушка зажигания 24 – свечи зажигания 25 – форсунки 26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания 27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания 28 – колодка жгута системы зажигания к жгуту форсунок 29 – колодка жгута форсунок к жгуту системы зажигания

А тут находятся электрические схемы Лада Приора Люкс.
