Диагностика и замена бензонасоса (топливного насоса) на ваз 2110-12

Реле и предохранитель бензонасоса

Как только включается зажигание, моторчик насоса начинает работать – об этом свидетельствует характерный звук. Полная тишина указывает на поломку.

Так, реле защищает цепь от высоких пусковых токов, иногда достигающих 80 или даже 300 ампер. Принцип действия у данного элемента следующий – напряжение подается на электромагнитную катушку, та притягивает якорь и замыкает контакты.

Рассматриваемое реле способно выдержать 30 ампер. Превышение указанного показателя выводит элемент из строя (его обмотка может перегорать).

Чтобы обнаружить реле в инжекторной машине, распиновка не нужна – блок располагается в салоне, под панелью приборов. Снимите корпус (открутите 2 винтика), и вы увидите три элемента. Искомый находится точно в центре.

• вытащите предохранитель и осмотрите;
• убедитесь, что колодка не сломана;
• при необходимости произведите замену.

Иногда предохранитель перегорает сразу же. Это означает, что проводку замкнуло (изоляцию может разъесть масло, или она перетирается из-за вибрации). При отсутствии распиновки, нужные жилы отыскивают тестером.

Также плавкая вставка перегорает, когда закоротило сам мотор насоса.

Если с предохранителем все в порядке, то возникает вопрос: как убедиться в работоспособности реле. Наиболее простой способ – при открытом блоке попытаться завести машину. Исправный узел издаст щелчок. Когда же катушка перегорела, то никаких звуков вы не услышите.

Иногда насос может включаться эпизодически. Это означает, что у реле загрязнены контакты. Поступите следующим образом:

• отвинтите колодку, в которую вставлен элемент;
• вытащите ее (провода не троньте);
• замкните два противостоящих контакта.

Этот нехитрый прием позволит без всякой распиновки проверить бензонасос на работоспособность. Вы просто подадите на него питание в обход реле. Если моторчик включается напрямую, то его придется заменить.

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Неисправности

Самый первый верный указатель на то, что у ВАЗ инжектор неисправен бензонасос, является такой симптом: мотор «дергается» во время работы, особенно на средних и высоких оборотах. Это свидетельствует о том, что давление топлива недостаточно.

А ведь именно за это отвечает бензонасос. Но иногда причину следует искать в форсунках, а также РДТ.

Регулятор давления топлива ВАЗ 2110

Другой симптом – провалы в работе, а то и остановка подачи топлива, из-за чего двигатель глохнет.

Вначале следует проверить клапан РДТ, делается это с помощью манометра для жидкости. После остановки двигателя наблюдаем обратный отток бензина в бензобак. При исправном клапане давление бензина падает медленно, причем – чем медленнее, тем более качественно работает клапан;
Затем следует проверка топливной рампы, также с помощью того же манометра

На ВАЗ 2110 инжектор, в рампе давление должно быть около 4 атмосфер, с отклонением не более 0,4;
Далее обращаем свое внимание на топливные фильтры. Если они чистые, исправные, то стрелка манометра только подрагивает, когда насос работает

Отклонение 0,3 атм. или больше свидетельствует о том, что фильтр нужно поменять, поскольку он, скорее всего, забит;

https://youtube.com/watch?v=YJTVCddIINk

Если вы обнаружили отклонения в работе указанных составляющих системы подачи топлива, значит нужно срочно проверять сам бензонасос Bosch на работоспособность. Делается это так:

• Перво-наперво слушаем, как работает электробензонасос, который находится прямо на топливном баке. Заводим автомобиль, прислушиваемся. Неравномерная работа сразу скажет о том, что он не обеспечивает нужную производительность, вполне возможно, что нужна установка нового;
• Есть способ проверить бензонасос Bosch без манометра. Бензопровод нужно отключить и вставить шланг в банку. За одну минуту работающий насос должен накачать полтора литра бензина. Если производительность меньше – он неисправен;
• Проверка манометром предусматривает, что шланг обратного поступления бензина пережимается (например, плоскогубцами, медицинским зажимом и т.п.). При этом давление должно быть как минимум 4 атм. Учтите, что чем изношеннее насос, тем ниже его давление;
• Другой вариант: довести обороты двигателя до 3000. Давление при этом не должно падать, если бензонасос исправен.

При неисправности лучше никуда не ехать, иначе можно остановиться посреди дороги и придется ждать эвакуатор.

Распространённые ошибки

Пользоваться нашей инструкцией можно в одном случае: когда не работает бензонасос, а другие системы исправны. Иногда мотор не заводится по нескольким причинам сразу. И тогда снижать давление надо так: ждут 5-6 часов, при этом зажигание не включают. Будьте внимательны!

Вообще-то, рампа находится под давлением

Узнать о наличии давления можно стандартным способом:

Открывают капот;
На топливной рампе находится штуцер, закрытый пластиковым колпачком. Его отворачивают (фото 1);
Колпачком от ниппеля (фото 2) можно будет выкрутить заглушку штуцера

Это действие выполняют осторожно: остаточное давление никуда не исчезло.

Даже если бензин начнёт бить фонтаном, не пытайтесь завернуть штуцер сразу. Пусть давление немного понизится.

Диагностический штуцер и заглушка

Пытаться чинить бензонасос – это похвально. Можно будет поменять его сеточку. Но причиной неполадок может быть и засорённый фильтр тонкой очистки.

Бензонасос звучит и качает – значит, всё в порядке?

Радикальной мерой проверки является подключение АКБ к разъёму. Сам модуль при этом должен находиться в баке! Исправный насос работает неслышно. Если моторчик жужжит – пора менять бензонасос, если звенит – найдите причину и устраните.

Диагностика неисправностей топливного насоса ВАЗ 2110 и его замена

Прежде чем приступить к замене бензонасоса, необходимо точно убедиться в его поломке. Проверяют электрический бензонасос ВАЗ несколькими способами:

• проверка на механические повреждения — при значительном износе механизма либо попадание в него мусора или посторонних частиц, работа насоса будет сопровождаться характерным шумом;
• проверка фильтра грубой очистки на предмет засорения — мощность двигателя падает, нестабильная работа на малых и холостых оборотах, запуск двигателя затруднен и т.д.
• проверка уровня давления в топливопроводе — если в переходном режиме насос не выдает нужное давление, значит, засорена сетка фильтра грубой очистки, если же при пережатой трубке обратной подачи давление в топливопроводе не достигает 0,4кПа, сам бензонасос сильно изношен.

Обратите внимание, на холостых оборотах значение давления должно быть в пределах 0,23-0,25 кПа, при запуске двигателя значение давления должно достигать 0,3кПа, в переходном режиме показатели давления должны находиться в пределах 0,28-0,3 кПа. Для замеров используется манометр.. Если рассматривать бензонасос 2110, цена, а также ремонт устройства вполне доступны

При этом электрический бензонасос ВАЗ 2110 обычно не ремонтируют, а только выполняют его ревизию (например, замена фильтра бензонасоса), поскольку сам насос оснащен не разборным корпусом

Если рассматривать бензонасос 2110, цена, а также ремонт устройства вполне доступны. При этом электрический бензонасос ВАЗ 2110 обычно не ремонтируют, а только выполняют его ревизию (например, замена фильтра бензонасоса), поскольку сам насос оснащен не разборным корпусом.

Конечно, при необходимости электро бензонасосы также ремонтируют (ремонт щеток и коллектора двигателя, замена муфты, перемотка якоря) опытные специалисты при условии наличия специального оборудования. Однако стоимость ремонта будет аналогичной стоимости нового насоса, а иногда и выше.

По этой причине в случае поломки насос сразу меняют на новый. Цена на электронасос ВАЗ будет зависеть от конструкции, комплектации и производителя. Например, бензонасос электрический 2112-1139009 ВАЗ-2110 погружной в сборе (сливная топливная магистраль) ПЕКАР можно найти за 2000-2200 руб.

Теперь перейдем к замене. Подготовительные работы перед заменой бензонасоса:

Что касается того, как поменять топливный насос ВАЗ 2110, замена бензонасоса ВАЗ 2110 и общий алгоритм действий следующие:

• выполнить демонтаж сидения для доступа к топливному насосу (открутить лючок, находящийся под обшивкой и отсоединить разъем электропривода);
• открутить рожковым ключом наконечник топливных трубок, и, оттянув трубы, накидным ключом открутить восемь гаек по периметру прижимного кольца для освобождения фланца;

• снять прокладку под прижимным кольцом насоса ВАЗ 2110 (прокладку меняют вместе с насосом);

  Поднять топливный насос вместе с поплавком, не забыв подложить в салон ветошь для сбора бензина, стекающего с корпуса (остатки бензина в насосе около 1 литра).

• провести сборку в обратном порядке, правильное положение насоса должно соответствовать стрелке, направленной в сторону багажника (стрелка расположена на верхней части крышки).

Во время замены необходимо соблюдать аккуратность, не допускать обильного вытекания топлива в салон, работать только с открытыми окнами для нормальной вентиляции и т.д. Также при замене необходимо снять датчик уровня и поплавок. Установив новый насос, нужно убедиться в том, что топливопроводы надежно зафиксированы, то же самое можно сказать об электрических разъемах.

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Функционирование насоса

Во время эксплуатации автомобиля может произойти все что угодно. В частности, возможна поломка бензонасоса. Либо же загрязнение топливного бака, следовательно, фильтра, установленного в нижней части насоса

Стоит обратить внимание на то, что автомобили ВАЗ очень популярны в нашей стране. Очень много запчастей на них, найти их можно в любом автомагазине

Правда, не всегда качество изделий хорошее. На рынке порой попадаются откровенные подделки, которые не смогут прослужить и нескольких месяцев. Конечно, нарваться на некачественную запчасть можно даже в том случае, если вы приобретаете ее для автомобиля иностранного производства. Срок службы насоса ВАЗ 2110 составляет около 100 тысяч км.

Порядок замены бензонасоса ВАЗ 2110

Для замены бензонасоса потребуется первоначально демонтировать вышедшее из строя устройство, для этого рекомендуется воспользоваться алгоритмом действий, описанным ниже:

С учетом особенностей расположения бензонасоса в ВАЗ 2110, потребуется сначала убрать верхнюю поверхность двигателя. На блоке цилиндров и самом насосе часто скапливается большое количество пыли и прочей грязи, поэтому их нужно протереть влажной тряпкой или щеткой с мягкой щетиной; можно воспользоваться специальными средствами.

Заранее рекомендуется подготовить несколько болтов диаметров 8 мм. Они будут задействованы в качестве заглушек для шлангов, а в процессе демонтажа насоса не будет времени на их поиск, поскольку из отверстий сразу же начнет вытекать топливо.

У входящего и выходящего шланга нужно ослабить боковые хомуты, которые обеспечивают их крепеж. Сделать это можно при помощи отвертки или ключа, специально предназначенного для подобных целей. Сразу после ослабления их положения удастся снять хомуты со штуцеров и демонтировать инжектор.

Блок цилиндров также потребуется снять, поскольку устройство надежно зафиксировано на нем. Сделать это довольно просто, если открутить несколько гаек при помощи ключа на 13.

Сразу после снятия гаек положение бензонасоса ослабеет и его можно будет снять

Стоит также обратить внимание на прокладку, расположенную между насосом и проставкой – у нее крайне короткий эксплуатационный срок, поэтому ее лучше всего заменить вместе с основным устройством.

Проставка необходима для обеспечения надежной защиты бензонасоса от воздействия высоких температур; при замене устройства ее следует очистить от скопившейся пыли и грязи. Между проставкой и блоком цилиндров располагается еще одна прокладка, ее также рекомендуется заменить по причине быстрого изнашивания.

После снятия старого бензонасоса можно переходить к установке нового приспособления, для этого следует воспользоваться приведенной ниже инструкцией:

1. При пробеге автомобиля 100000 км или больше предварительно обязательно потребуется осуществить проверку минимального выступа толкателя – от него будет зависеть расположение нового бензонасоса и правильность его функционирования. В противном случае повышается риск значительного уменьшения впрыска топлива, что способно привести к прорыву диафрагмы. Изменение выступаний толкателя обычно не вызывает трудностей, для этого достаточно просто подобрать и установить подходящие прокладки, которые будут находиться между проставкой и блоком цилиндров.
2. После установки правильного минимального выступа необходимо начать прокручивать коленный вал с низкой скоростью. В этом время проставку следует плотно прижать к цилиндрам, что даст возможность измерить показателя выступа толкателя. Величина может быть динамичной и постоянно колебаться, но только в рамках 0,8 – 1,3 мм. Прокладка меняется в тех случаях, когда толкатель выходит за пределы указанного диапазона: в зависимости от слишком маленького или большого значения, ее толщина также уменьшается или увеличивается.
3. На финальном этапе происходит установка всех демонтированных деталей и устройств. Этот процесс не вызывает сложностей, для его реализации достаточно воспользоваться предыдущей инструкцией, повторив все описанные действия в обратной последовательности.

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

Когда выполняется замена

Такой мелкий ремонт производится по мере загрязнения сетки, что происходит достаточно быстро, учитывая качество отечественного топлива. Правильный подход — это сменить все расходные материалы одновременно, ориентируясь по периодичности заливки нового масла в двигатель.

В ходе этой процедуры можно осуществить замену воздушного и масляного фильтров, а также сетки бензонасоса. Если взять за привычку менять эту сетку только после окончательного ее засорения, то насос будет постоянно работать с повышенной нагрузкой, в результате чего быстро потребуется ремонт или даже замена бензонасоса ВАЗ 2110.

Первый признак неисправности бензонасоса — отказ двигателя от запуска. После включения зажигания можно услышать легкое жужжание работающего устройства для подачи бензина, которое прекращается после создания им необходимого давления топлива в системе.

Если после этого двигатель автомобиля не запускается либо даже звук работы насоса ВАЗ 2110 не прослушивается, то нужно проверить наличие давления бензина в магистрали. Это делается с помощью стравливающего клапана на рампе. О порядке проверки будет сказано ниже. При отсутствии горючего становится ясно, что не работает бензонасос либо засорилась его сетка.

Модель ВАЗ 2110 бензонасос: проверка и замена

Убедившись в том, что  причиной неполадок является именно насос топливный ВАЗ, а не проводка и фильтр топлива, необходимо проверять данный элемент. Часто бывает так, что засоряется сеточка бензонасоса.

Дело в том, что сам насос забирает топливо из бака, причем из нижней его части, где  неизбежно оседает мусор.  Чтобы грязь из бака не попала в систему питания двигателя и в сам мотор, на насосе есть особый сетчатый фильтр, который со временем загрязняется.

Получается, насос качает, однако под нагрузками не способен подать горючее в полном объеме. По этой причине двигатель дергается при разгоне и т.д. В данном случае  сетку-фильтр бензонасоса можно почистить или заменить, после чего работоспособность полностью восстановится. Если же сам насос не работает, тогда нужна его замена. Так или иначе, но бензонасос  ВАЗ 2110-12, также как и на других моделях авто, потребуется снимать.

Чтобы выполнить снятие или замену бензонасоса, потребуется подготовить:

• отвертки, головку накидную и удлинитель;
• накидные и гаечные ключи;
• также желательно иметь под рукой огнетушитель, ветошь и т.д.;

Все работы нужно проводить на открытом воздухе или в хорошо проветриваемых помещениях. Перед началом работ по снятию насоса клеммы с АКБ нужно снять! Основная причина- насос стоит прямо в бензобаке, то есть придется иметь дело с топливом и его парами.

Прежде всего, на разных двигателях могут встречаться некоторые нюансы, однако общий порядок действий одинаков независимо от ДВС:

чтобы было понятнее, где стоит бензонасос на ВАЗ с инжектором, нужно снять задний диван, затем убрать ковролин, под которым есть защитная крышка бензонасоса;
далее потребуется открутить винты крепления крышки, отодвинуть крышку в сторону. Под ней можно увидеть сам насос. Перед снятием насоса следует удалить грязь и пыль, которые обычно скапливаются в этой области. Это необходимо, чтобы загрязнения не попали в бак;
сняв защитную крышку и убрав грязь, можно увидеть две топливных трубки и колодку проводов. Сначала нужно отсоединить колодку проводов от разъема бензонасоса (колодка крепится посредством фиксатора, который нужно отщелкнуть);
теперь нужно понизить давление в системе, чтобы бензин не выливался. Для этого достаточно покрутить двигатель стартером. Если мотор завелся, пусть поработает, пока не заглохнет. Далее следует прокрутить ДВС стартером еще раз. Если двигатель не заводится, значит, давление упало;
теперь снимаются клеммы с АКБ! Кстати, немного бензина все равно остается в топливных магистралях, это нужно учитывать при их снятии;
на авто с разными ДВС сам бензонасос и крепления топливных трубок, разъем и колодка проводов могут быть разными

На одних моторах трубки крепятся фиксаторами, на других есть гайки
Важно учитывать, что на кончиках трубок есть резиновые кольца, которые меняются в случае их негодности.Главное, отсоединить наконечники топливных трубок от бензонасоса, после чего открутить гайки крепления топливного насоса к баку, после чего следует снять прижимное кольцо.

обратите внимание, под гайками крепления насоса есть пружинные шайбы, также под прижимным кольцом есть уплотнительная резиновая прокладка. Шайбы и прокладку нужно снять, если на прокладке бензонасоса есть дефекты, ее нужно заменить при обратной сборке;
теперь можно извлекать насос из бака
Делать это нужно аккуратно, так как на насосе стоит поплавок датчика топлива

Извлекая насос нужно помнить, что в нем также остается около 500 и более миллилитров топлива. Этот бензин нужно слить в подготовленную емкость.
теперь можно выполнять работы с насосом, проверять элемент, менять его или чистить сетку бензонасоса. После того, как выполнены все работы, можно приступать к обратной сборке. При этом важно совместить выступ на крышке бензонасоса с вырезом на уплотнительной прокладке или поставить насос строго с указаниями в виде стрелки (направлена назад), а также не перепутать местами топливные трубки.

Инструкция по демонтажу бензонасоса

1. Отключить клемму «+» с аккумуляторной батареи.

2. Откинуть сиденье на заднем ряду и снять его.

3. Под ковролином найти маленький люк.

4. Открутить его крепления и снять крышку.

5. С бензонасоса снять разъём с проводами.

6. Чтобы было удобнее работать, на топливных трубках разрезаются пластиковые хомуты, сами трубки разъединяются и отстраняются от бензонасоса.

7. Сам насос крепится к баку на 8 болтах. Ключом на 10 нужно выкрутить все болты и вытащить устройство из гнезда.

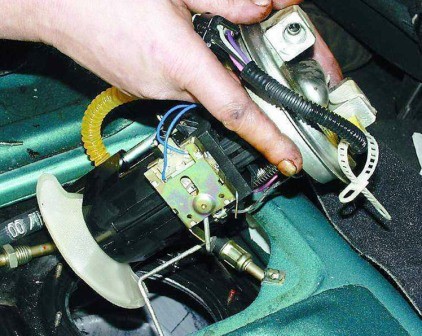

8. Насос вытаскивается вместе с поплавком и уплотнителем. Процедура снятия неисправного бензонасоса займёт не более 10 минут — всё будет зависеть от того, насколько заржавели болты креплений.

Топливный насос ВАЗ-2110: характеристики

Топливный насос (ВАЗ-2110) является главным конструктивным элементом топливной системы бензинового ДВС, который делает функцию подачи горючего к форсункам либо карбюратору под высочайшим давлением.Зависимо от типа привода, выполняются электронные и механические агрегаты. И сейчас мы разглядим устройство данной детали на примере элемента, устанавливаемого на ВАЗ «10-ку».

Механический топливный насос ВАЗ-2110 – свойства и конструкция

Данный тип механизма применяется только на автомобилях с карбюраторными движками. Таковой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и размещен он на ДВС.

По собственной конструкции данный элемент является одной из разновидностей поршневого и содержит в себе последующие детали:

1. Корпус из 2-ух частей с крышкой сверху.
2. Диафрагма. Она устанавливается меж нижней и верхней частями корпуса.
3. Возвратимая пружина.
4. Шток. Он агрессивно соединяется с диафрагмой.
5. Нагнетательный и поглощающий клапан. Он размещается в высшей части насоса.
6. Механический привод.
7. Сетчатый фильтр.

Привод данного устройства, как мы уже произнесли ранее, осуществляется от эксцентрика распредвала. При вращении данного элемента деталь перемещает вниз шток с диафрагмой, при всем этом преодолевается усилие пружинки. Объем места над ней возрастает, а бензин, за счет образовавшегося разряжения, просачивается в насос через отдельный клапан из бензобака. Нагнетательный клапан при всем этом закрыт.

Основной рабочий механизм насоса – это диафрагма. Она состоит из 2-ух мембран, меж каждой из которых расположена своя прокладка. Диафрагма соединяется со штоком. Последний ведет взаимодействие с деталями механического привода. Есть различные схемы привода насоса. Например, на российских «10-ках» применяется конструкция, которая состоит из толкателя и рычага с балансиром. На импортных машинах же использована своя разработка с двуплечным «коромыслом».

Топливный насос на ВАЗ-2110 – свойства

Главные свойства данного устройства заключаются в уровне давления и габаритах корпуса. Самыми пользующимися популярностью на сегодня являются агрегаты германского производства «Бош». Давление топливного насоса ВАЗ-2110 составляет порядка 2.8-3.8 Бар. Сама черта бензонасоса изредка когда определяется поперечником корпуса, в большинстве случаев это длина.

Размеры данной детали могут быть самыми различными. Зависимо от модели и марки производителя, этот параметр составляет 65, 90 либо 105 мм. И это далековато не все размеры ВАЗовских бензонасосов.

Не считая длины, данные аппараты разнятся расположением фишек для клемм. Сама же сеточка по своим посадочным местам фактически не отличается по марке. Кстати, от самой длины бензинового насоса зависит его качество работы при малом уровне горючего в баке

Другими словами при выборе необходимо уделять свое внимание на более длинноватые элементы. Кстати, поперечник корпуса можно разнообразить с помощью прокладки из бензостойкой резины

Электронные аналоги

А чем особый таковой топливный насос? ВАЗ-2110 (инжектор) снабжается конкретно такими устройствами в топливной системе. Электронный насос применяется на бензиновых движках с распределенным впрыском горючего. В турбодизельных и просто дизельных моторах данный элемент употребляется в контуре пониженного давления для подготовительной прогонки горючего к насосу завышенного давления. Кстати, по такому же принципу действуют электронные насосы на бензиновых моторах с прямым впрыском горючего «Коммон Райл». Электронный механизм делает давление порядка 0.3 Мпа (в силовых установках с прямым впрыском – порядка 0.7 Мпа). Применение механических насосов в таких системах не рекомендовано из-за низкого давления при подаче бензина.

Где он находится?

А размещен данный аппарат в топливопроводе или же в топливном баке. Благодаря такому размещению существенно миниатюризируется риск утрат за счет отсутствия поглощающих магистралей.

Конструкция электронного насоса подразумевает наличие последующих частей:

1. Электродвигатель.
2. Насос, размещенный в железном корпусе.

Другими словами, данный аппарат состоит из электропривода и насосной части. Все его составляющие находятся в прямом контакте с топливом. Не считая перечисленных выше частей, в модуль данного аппарата заходит также датчик расхода горючего, топливозаборник и сетчатый фильтр.

А действует рассматриваемая нами деталь благодаря наличию 2-ух клапанов – оборотного и редукционного. 1-ый запирает систему при остановке работы ДВС. 2-ой делает функцию поддержки давления в системе, при всем этом часть горючего перепускается на впуск назад.

По конструкции различают некоторое количество видов электронасосов:
