Диагностика причин несправностей и замена топливного насоса ваз 2110

Советы и рекомендации

При необходимости заменить насос ВАЗ 2110 или после снятия насоса для профилактической замены/чистки сетки, по окончании обратной сборки и установки насоса не следует сразу ставить задний диван и крышку насоса.

Перед этим потребуется выполнить дополнительную проверку. Чтобы это сделать, нужно включить зажигание и определить, не просачивается ли бензин из топливных трубок. Также не допускается наличие запаха бензина в салоне авто и т.п. Если это так, тогда нужно определить причину не герметичности и заменить проблемные элементы, затянуть гайки крепления трубок и т.п.

Что касается самого бензонасоса, насос ВАЗ не обязательно менять целым модулем. Можно заменить только насосную часть, что будет дешевле.  При этом нужно ставить только такой насос, который шел с завода. Также можно попробовать подобрать подходящий по характеристикам аналог, однако в случае с ВАЗ зачастую оптимально использовать оригинальные детали.

Чтобы подбор был точным, имеющийся модуль нужно снять с машины и купить аналогичный. Также при выборе нужно учитывать тип двигателя, так как насосы разные. Сам бензонасос перед покупкой также следует осмотреть, проверить его корпус (не допускаются трещины, вмятины, дефекты).

Бензонасос ваз 2110 инжектор

Опубликовано Янв 28, 2013, рубрики Автомобили ВАЗ | Comments are off

Бензонасос ваз 2110 инжектор очень «плохо относится» к пустому баку, так как находится бензонасос непосредственно там и погружен в топливо, и если топливный бак почти опустел, то вполне вероятно, что двигатель после заглушки снова не заведется. Поэтому всегда нужно следить за тем, чтобы красная лампочка на панели ВАЗ 21110 даже не начинала мигать, иначе придется очень туго – ладно, если дело происходит в черте города – можно вызвать эвакуатор или отбуксировать машину до заправочной станции. А если застрять в сельской местности или, еще хуже, на трассе между населенными пунктами, где заправки через десятки километров друг от друга – врагу не пожелаешь. Так что лучше всегда вовремя заправлять машину и делать это на проверенных АЗС, где топливо будет качественным.

Кроме пустого бака, врагами для бензонасоса ваз 2110 инжекторного. являются вода во всех ее проявлениях и грязь (тоже любая). Грязь, попадая в топливный бак, подается в бензонасос и распространяется по всей топливной системе, а в такой ситуации выяснить причину, по которой машина начала вести себя неадекватно, очень и очень непросто. Поэтому нужно своевременно устранять неполадки, промывать входную сетку (не только первую, грубой очистки, но и вторую)и проводить диагностику.

Если машина стала глохнуть и подергиваться или не так ровно и быстро движется, то, скорее всего, дело в бензонасосе ваз 2110 инжектор. Так же признаком неполадок такого типа являются повышенные шумы при работе двигателя. В любом случае необходимо отогнать машину на станцию техобслуживания, где проведут все необходимые работы по очистке топливной системы, либо, как вариант, сделать все собственноручно (если есть опыт и желание возиться).

Уход и профилактика необходимы всем системам авто, в том числе и топливной и обходится это дешевле, чем, к примеру, замена бензонасоса на ваз 2110. Нужно понимать, что инжектор – штука капризная и ошибок не прощает.

#1 Ivan991

Users 51 сообщений

• Марка авто: ваз 21099i
• Откуда: Украина г. Краматорск

Отправлено 15 Октябрь 2008 — 17:27

Была у меня такая проблема! Пришлось решать ее самому, так как гарантийщики отмажутся всегда!!! Отдельное спасибо Т-Vovik за помощь! Определение гарантия- это зло и выкачка бабок, причем запугивание грядущими неисправностями если будеш делать сам! Но я для себя решил, что мне ездить на этой машине, а не слесарю Васе и я должен знать что работа выполнена на 100%, а не 75% (их работу проверить не возможно). Поэтому решил делать сам, и, вот что получилось.

Как приобрести качественный прибор?

На бензонасос ВАЗ 2110 цена в условиях рынка будет в 2 раза ниже, чем в специализированном магазине. Оборудование находится в прочной и герметичной упаковке. Внутри пакета находится очищенный бензин. Если чувствуется запах бензина, то нарушена герметичность упаковки и есть вероятность образования коррозии внутри бензонасоса. Погруженное оборудование смазывается и охлаждается топливом. При использовании некачественных присадок и бензина, разъедаются внутренние электрические механизмы. Если в работе устройства не применяются дополнительные вещества (всухую), то наблюдается стирание щеток и его перегревание. Срок эксплуатации оборудования более длительный. Некоторые автовладельцы планируют заменить топливный насос ВАЗ 2110 Bosch, характеристики и давление которого не в норме только из-за длительного пользования. Его давление может составлять 6-7 атмосфер. Было удивительно слышать от опытного водителя его метод тестирования бензонасоса. Для этого он взял банку с водой, включил на аккумуляторе и по потоку жидкости понял, что мощность бензонасоса снизилась.

всем привет! гонял я и горя не знал! но вот машина у меня стала заводится из ряда вон плохо, при чем заводится и глохнет, при резком повороте ключа, опять заводится и глохнет…и вот так минут 5 может продолжаться…и в конце концов заводится…на холостых мгновенный показывает 0.7…фильтр сменил не поменялось ничего… на ходу заметил — при резком нажатии на педаль тупит…если плавно нажимать, нормально тянет…если бензина в баке мало, лампочка горит но не лежит стрелка…вообще запаришься заводить…а тут еще и снег навалил внезапно…

теперь бензонасос — тут посложнее. легких путей не ищу сами знаете…)) отталкивался от того, что подходит бензонасос от лады BOSCH.

дальше советую читать очень внимательно, потому что большинство вопросов я постараюсь раскрыть. и топливная тема этим постом именно на ASTRA H будет закрыта.

бензонасос BOSCH 0580453453 — это вазовский насос. Он по каталогу заменен на 0580454140. самое странное, каталоги BOSCH разные, не понятно каким верить.

откопал таблицу производительности насосов…что то типо графиков вообще ни где не найти чтоб точно понимать зависимость… дальше внимательно смотрим —

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Рекомендуем: Полировка фар автомобиля зубной пастой – стоит или нет?

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

• когда включено зажигание;
• при холостых оборотах двигателя;
• кода сброшена трубка регулятора давления топлива;
• при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

• при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
• при холостых оборотах двигателя — не менее 2,5 атмосфер,
• когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
• при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Питание бензонасоса ваз 2110

Сначала рассмотрим неисправности механического БН. Все элементы автомобильного ДВС подвержены старению и износу, точно также под влиянием времени вырабатывается ресурс у механического бензонасоса.

К основным неисправностям механического устройства относятся:

• Поломки клапанов.
• Растрескивание диафрагмы.
• Коробление корпусов.

При пропускании диафрагмой воздуха бензонасос может перестать закачивать топливо в карбюратор, также через рваную мембрану бензин попадает в картер, где смешивается с двигательным маслом. При попадании топлива в масло расход топлива резко повышается, а сам мотор начинает плохо запускаться, особенно, если он прогрет. Проверить наличие топлива в картере довольно просто — если поджечь зажигалкой масляный щуп, произойдет возгорание. Кроме того, из масляного картера будет пахнуть топливом.

Частым дефектом, возникающим в механических бензонасосах, является коробление поверхности в точке крепления БН к корпусу вспомогательных устройств. При деформации поверхности моторное масло начинает подтекать в стыке между плоскостями.

Теперь что касается электробензонасоса.

Если он перестал функционировать, причин возникшей поломки может быть несколько:

• Сгорел моторчик бензонасоса.
• Перестало работать реле.
• Сгорел предохранитель.
• Повреждена электропроводка.
• Выход из строя блока управления мотором.

Порядок замены бензонасоса ВАЗ 2110

Для замены бензонасоса потребуется первоначально демонтировать вышедшее из строя устройство, для этого рекомендуется воспользоваться алгоритмом действий, описанным ниже:

С учетом особенностей расположения бензонасоса в ВАЗ 2110, потребуется сначала убрать верхнюю поверхность двигателя. На блоке цилиндров и самом насосе часто скапливается большое количество пыли и прочей грязи, поэтому их нужно протереть влажной тряпкой или щеткой с мягкой щетиной; можно воспользоваться специальными средствами.

Заранее рекомендуется подготовить несколько болтов диаметров 8 мм. Они будут задействованы в качестве заглушек для шлангов, а в процессе демонтажа насоса не будет времени на их поиск, поскольку из отверстий сразу же начнет вытекать топливо.

У входящего и выходящего шланга нужно ослабить боковые хомуты, которые обеспечивают их крепеж. Сделать это можно при помощи отвертки или ключа, специально предназначенного для подобных целей. Сразу после ослабления их положения удастся снять хомуты со штуцеров и демонтировать инжектор.

Блок цилиндров также потребуется снять, поскольку устройство надежно зафиксировано на нем. Сделать это довольно просто, если открутить несколько гаек при помощи ключа на 13.

Сразу после снятия гаек положение бензонасоса ослабеет и его можно будет снять

Стоит также обратить внимание на прокладку, расположенную между насосом и проставкой – у нее крайне короткий эксплуатационный срок, поэтому ее лучше всего заменить вместе с основным устройством.

Проставка необходима для обеспечения надежной защиты бензонасоса от воздействия высоких температур; при замене устройства ее следует очистить от скопившейся пыли и грязи. Между проставкой и блоком цилиндров располагается еще одна прокладка, ее также рекомендуется заменить по причине быстрого изнашивания.

После снятия старого бензонасоса можно переходить к установке нового приспособления, для этого следует воспользоваться приведенной ниже инструкцией:

1. При пробеге автомобиля 100000 км или больше предварительно обязательно потребуется осуществить проверку минимального выступа толкателя – от него будет зависеть расположение нового бензонасоса и правильность его функционирования. В противном случае повышается риск значительного уменьшения впрыска топлива, что способно привести к прорыву диафрагмы. Изменение выступаний толкателя обычно не вызывает трудностей, для этого достаточно просто подобрать и установить подходящие прокладки, которые будут находиться между проставкой и блоком цилиндров.
2. После установки правильного минимального выступа необходимо начать прокручивать коленный вал с низкой скоростью. В этом время проставку следует плотно прижать к цилиндрам, что даст возможность измерить показателя выступа толкателя. Величина может быть динамичной и постоянно колебаться, но только в рамках 0,8–1,3 мм. Прокладка меняется в тех случаях, когда толкатель выходит за пределы указанного диапазона: в зависимости от слишком маленького или большого значения, ее толщина также уменьшается или увеличивается.
3. На финальном этапе происходит установка всех демонтированных деталей и устройств. Этот процесс не вызывает сложностей, для его реализации достаточно воспользоваться предыдущей инструкцией, повторив все описанные действия в обратной последовательности.

Демонтаж топливного насоса на автомобиле

Существует два типа электрического топливного насоса. Один тип монтируется внутри топливного бака, а другой монтируется под автомобилем прямо перед топливным баком. Если топливный насос установлен под автомобилем, он будет удерживаться парой болтов. Можно легко определить что топливный насос расположен под кузовом, или просто заглянув под автомобиль, или, если нет возможности увидеть таким образом — приподнять автомобиль домкратом.

Еще одним вариантом будет осмотр из смотровой ямы. Глядеть нужно прямо перед бензобаком, со стороны горловины для заправки. Желательно заодно произвести осмотр топливной магистрали от бака до топливного насоса. При наличии загрязнений, магистраль следует очистить. Насос, часто будет находиться в черном изолирующим кожухе. Нужно аккуратно демонтировать изоляцию, а затем демонтировать и слегка опустить сам топливный насос. Его не получиться удалить из системы, пока не будет отсоединена проводка и топливные шланги.

Демонтаж топливного насоса: установка в топливном баке

Если на автомобиль установлен тип топливного насоса, который монтируется внутри топливного бака, необходимо производить его демонтаж находясь в салоне автомобиля. Точка доступа к топливному насосу в баке находится либо под задним сиденьем, либо, если очень повезло, он будет находиться под ковриком в багажнике.

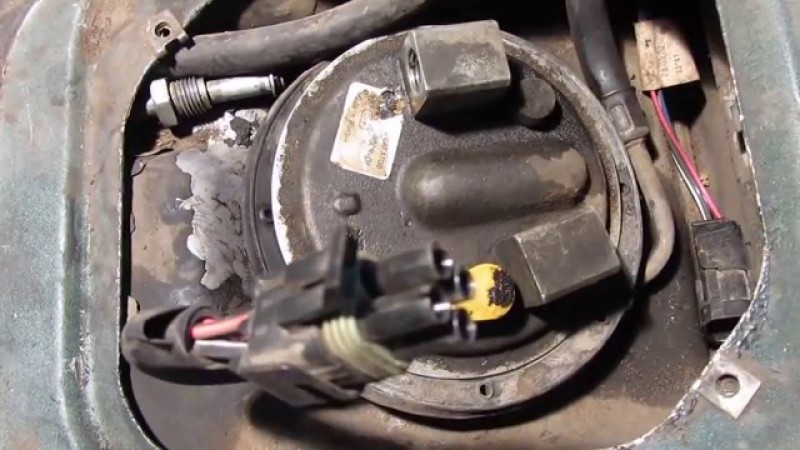

Приподняв обивку можно будет увидеть лючок, прикрученный к кузову автомобиля на 4-8 болтов. Открутив болты и сняв люк можно увидеть топливный насос. При проведении демонтажа элемента, необходимо отключить все, прежде чем удалить его из бака. Это описано в следующих шагах.

Отсоединение топливных магистралей

Теперь, когда топливный фильтр визуально найден и предприняты первые шаги к началу демонтажа, нужно отсоединить топливопроводы. Если насос находится внутри топливного бака, на верхней части насоса должна быть одна топливная магистраль, которая должна быть отключена. К насосу подсоединяются топливные магистрали с двух направлений.

Они также называются стороной низкого давления и высокого давления насоса или магистрали слива топлива и подачи топлива.

Чтобы удалить магистрали, необходимо ослабить хомут или фитинг, которые удерживают магистраль подачи топлива, затем ослабляется фитинг и удаляется магистраль слива топлива.

Во время проведения данного вида работ необходимо иметь под рукой удобную емкость, для того, чтобы слить в нее остатки топлива, которые вытекают из элементов топливной системы, чтобы оно не залило салон автомобиля или пол и не создавало опасность пожара.

Отсоединение проводки топливного насоса

Последним шагом при снятии топливного насоса является отсоединение проводов, которые питают насос. К насосу подключены два провода, один положительный, другой — заземления. Обычно провода идут в жгутах. Жгуты скреплены между собой или пластиковыми защелками или пластиковыми хомутами. В любом из вариантов отсоединение не составит труда. Даже если выполнять работу будет непрофессионал.

Монтаж нового насоса должен осуществляться в обратной последовательности

Специалисты рекомендуют обращать внимание на уплотнительные резиновые элементы, детали крепления. В случае растрескивания материала, разрывов и деформации следует заменять их на новые. Видео-пример снятия топливного насоса, который находится в баке:

Видео-пример снятия топливного насоса, который находится в баке:

Топливный насос ВАЗ-2110: характеристики

Топливный насос (ВАЗ-2110) является главным конструктивным элементом топливной системы бензинового ДВС, который делает функцию подачи горючего к форсункам либо карбюратору под высочайшим давлением.Зависимо от типа привода, выполняются электронные и механические агрегаты. И сейчас мы разглядим устройство данной детали на примере элемента, устанавливаемого на ВАЗ «10-ку».

Механический топливный насос ВАЗ-2110 – свойства и конструкция

Данный тип механизма применяется только на автомобилях с карбюраторными движками. Таковой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и размещен он на ДВС.

По собственной конструкции данный элемент является одной из разновидностей поршневого и содержит в себе последующие детали:

1. Корпус из 2-ух частей с крышкой сверху.
2. Диафрагма. Она устанавливается меж нижней и верхней частями корпуса.
3. Возвратимая пружина.
4. Шток. Он агрессивно соединяется с диафрагмой.
5. Нагнетательный и поглощающий клапан. Он размещается в высшей части насоса.
6. Механический привод.
7. Сетчатый фильтр.

Привод данного устройства, как мы уже произнесли ранее, осуществляется от эксцентрика распредвала. При вращении данного элемента деталь перемещает вниз шток с диафрагмой, при всем этом преодолевается усилие пружинки. Объем места над ней возрастает, а бензин, за счет образовавшегося разряжения, просачивается в насос через отдельный клапан из бензобака. Нагнетательный клапан при всем этом закрыт.

Основной рабочий механизм насоса – это диафрагма. Она состоит из 2-ух мембран, меж каждой из которых расположена своя прокладка. Диафрагма соединяется со штоком. Последний ведет взаимодействие с деталями механического привода. Есть различные схемы привода насоса. Например, на российских «10-ках» применяется конструкция, которая состоит из толкателя и рычага с балансиром. На импортных машинах же использована своя разработка с двуплечным «коромыслом».

Топливный насос на ВАЗ-2110 – свойства

Главные свойства данного устройства заключаются в уровне давления и габаритах корпуса. Самыми пользующимися популярностью на сегодня являются агрегаты германского производства «Бош». Давление топливного насоса ВАЗ-2110 составляет порядка 2.8-3.8 Бар. Сама черта бензонасоса изредка когда определяется поперечником корпуса, в большинстве случаев это длина.

Размеры данной детали могут быть самыми различными. Зависимо от модели и марки производителя, этот параметр составляет 65, 90 либо 105 мм. И это далековато не все размеры ВАЗовских бензонасосов.

Не считая длины, данные аппараты разнятся расположением фишек для клемм. Сама же сеточка по своим посадочным местам фактически не отличается по марке. Кстати, от самой длины бензинового насоса зависит его качество работы при малом уровне горючего в баке

Другими словами при выборе необходимо уделять свое внимание на более длинноватые элементы. Кстати, поперечник корпуса можно разнообразить с помощью прокладки из бензостойкой резины

Электронные аналоги

А чем особый таковой топливный насос? ВАЗ-2110 (инжектор) снабжается конкретно такими устройствами в топливной системе. Электронный насос применяется на бензиновых движках с распределенным впрыском горючего. В турбодизельных и просто дизельных моторах данный элемент употребляется в контуре пониженного давления для подготовительной прогонки горючего к насосу завышенного давления. Кстати, по такому же принципу действуют электронные насосы на бензиновых моторах с прямым впрыском горючего «Коммон Райл». Электронный механизм делает давление порядка 0.3 Мпа (в силовых установках с прямым впрыском – порядка 0.7 Мпа). Применение механических насосов в таких системах не рекомендовано из-за низкого давления при подаче бензина.

Где он находится?

А размещен данный аппарат в топливопроводе или же в топливном баке. Благодаря такому размещению существенно миниатюризируется риск утрат за счет отсутствия поглощающих магистралей.

Конструкция электронного насоса подразумевает наличие последующих частей:

1. Электродвигатель.
2. Насос, размещенный в железном корпусе.

Другими словами, данный аппарат состоит из электропривода и насосной части. Все его составляющие находятся в прямом контакте с топливом. Не считая перечисленных выше частей, в модуль данного аппарата заходит также датчик расхода горючего, топливозаборник и сетчатый фильтр.

А действует рассматриваемая нами деталь благодаря наличию 2-ух клапанов – оборотного и редукционного. 1-ый запирает систему при остановке работы ДВС. 2-ой делает функцию поддержки давления в системе, при всем этом часть горючего перепускается на впуск назад.

По конструкции различают некоторое количество видов электронасосов:

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Электро бензонасос ваз 2108 инжекторный двигатель

Электро бензонасос на автомобиле ваз 2108 с инжекторным двигателем обеспечивает без перебойную подачу топлива к двигателю при условие, что он в исправном состояние иначе требуется его замена, чем мы сейчас и займемся.

Несколько слов о устройстве бензонасоса. На автомобиле насос устанавливается в топливном баке, роторного типа, двухступенчатый и не разборный, а значит в случае выхода его из строя подлежит замене. Как правило основные признаки выхода из строя электродвигателя насоса проявляются в снижение мощности двигателя, периодические подвывания насоса, при условие что другие элементы системы в исправном состояние. Прежде, чем приступать к снятию насоса, нам необходимо окончательно убедиться в его неработоспособности, для этого стоит замерить выходное давление в системе подачи топлива, для этого:

• Подключите манометр к штуцеру на рампе. Если давление в системе меньше 250 кПа, то попробуйте заменить топливный фильтр.
• Если замена фильтра не помогла, попробуйте снять топливный насос и заменить сетку его приемника.

Если вышеперечисленные меры не помогут, то бензонасос необходимо заменить на новый. Чтобы снять насос подготовьте стандартный набор инструментов и проделайте нижеследующую последовательность действий:

• Обесточьте автомобиль отсоединив клемму минус от аккумуляторной батареи.
• Снимите заднее сиденье.
• Подымите автомобиль на подъемниках или установите его на смотровую яму или эстакаду.

• Сняв сиденье, отогните листы шумоизоляции, чтобы добраться до люка. Отверните винты крепления люка и снимите его.
• Отсоедините от бензонасоса и датчика уровня топлива колодки с питающими проводами.

• Тут же в салоне автомобиля через смотровой люк отворачиваем гайку крепления трубки подачи топлива и отводим трубку в сторону, чтобы она нам не мешала работать.
• После чего перемещаемся под автомобиль и отворачиваем штуцер трубки слива топлива и разъединяем топливо провод.

• Далее нам необходимо снять топливный бак, о том как это сделать см. Снятие топливного бака ваз 2108 .
• Отсоединяем топливопровод от топливного насоса, предварительно отвернув гайку наконечника топливо провода.

Отворачиваем все гайки крепления бензонасоса и снимаем прижимное кольцо.

• Далее снимаем сам бензонасос.
• Снимите резиновую уплотнительную прокладку. В случае ее повреждения замените ее на новую.

• Вместе с насосом вы достанете также пластиковый стакан накопитель. Если стакан остался в баке, достаньте его.
• Устанавливая на новый насос стакан накопитель, зафиксируйте его пластиковыми замками пистонами.

На этом ремонтные работы по снятию электро бензонасоса ваз 2108 инжекторного двигателя завершены. Сборку проведите в обратной последовательности.
