Устройство и принцип работы стояночного тормоза

Плюсы и минусы

Это устройство обладает своими плюсами и минусами. Начнем с минусов:

• Доказано, что эффективность торможения этого типа механизмов немного ниже, чем у дисковых. Тормозной путь получается длиннее почти на 20%. Это обусловлено такими причинами: недостаточная площадь контакта, которую не обеспечивают даже два цилиндра и возникающее скольжение, которое вызвано проникшей в механизм пылью.
• Перегрев барабанов из-за отсутствия охлаждения, при торможении температура барабанов может подниматься до 6000 градусов.
• Сниженное значение предельной нагрузки, при высоком давлении может разорвать барабаны давлением жидкости.

Однако, не все так плохо, есть и неоспоримые преимущества у этого механизма:

• Закрытая конструкция позволяет получить хорошее тормозное усилие, и можно повысить поверхность трения сделав барабан шире и колодки тоже. Именно это обеспечило повсеместное применение такого механизма на всех грузовиках и автобусах.
• Степень стойкости к износу и продолжительность службы накладок увеличенная, что вызвано не столь сильным контактом трения, как у дискового тормоза.
• Хорошая защита от попадания внутрь грязи которой дисковый вариант не обладает.

Барабанный тормозной механизм заднего колеса

Снятие и установка тормозных барабанов

Примечание. Тормозные барабаны заменять одновременно с обеих сторон автомобиля.

Барабанный тормозной механизм заднего колеса: 1 — -верхняя стяжная пружина колодок; 2 — отжимная колодка 3 — прижимная колодка; 4 — направляющая пружина, 5 — устройство автоматической регулировки зазора между колодками и барабаном

Детали барабанного тормозного механизма заднего колеса 1 — тормозные колодки; 2 — тормозной барабан; 3 — устройство автоматической регулировки зазора между тормозными колодками и барабаном; 4 — защитный колпачок; 5 — пружина; 6 — колесный цилиндр; 7 — штуцер для прокачки привода тормоза системы; 8 — щит тормозного механизма; 9 — ось направляющей пружины колодок

Отсоединение верхней стяжной пружины	Снятие направляющей пружины тормозных колодок

Снятие

• Поднимите заднюю часть автомобиля, установите на подставки и снимите колеса.
• Отпустите рычаг стояночного тормоза и максимально ослабьте натяжение тросов привода стояночного тормоза.
• Снимите тормозной барабан, отвернув болты крепления.

Установка

• Очистите от пыли тормозной барабан и тормозные колодки.
• Установите на место тормозной барабан.
• Нажмите несколько раз на педаль тормоза для приведения в рабочее положение устройства автоматической регулировки зазора между колодками и барабаном.
• Отрегулируйте стояночную тормозную систему
• Установите колеса и опустите автомобиль.

Замена тормозных колодок

Примечание. Тормозные колодки заменять одновременно с обеих сторон автомобиля новыми рекомендуемых заводом марки и типа.

Снятие

• Поднимите заднюю часть автомобиля. установите на подставки и снимите колеса.
• Снимите тормозной барабан,
• Отсоедините верхнюю стяжную пружину колодок с помощью универсальных щипцов для установки пружин.
• Снимите направляющие пружины колодок.
• Сдвиньте насколько возможно к оси ступицы зубчатый рычаг.
• Отодвиньте колодки от щита тормоза и установите щипцы на поршни колесного цилиндра.
• Потяните на себя планку устройства автоматической регулировки зазора между колодками и барабаном и выведите ее из передней тормозной колодки
• Отсоедините от разжимного рычага трос привода стояночного тормоза.
• Поверните храповик устройства автоматической регулировки заюра между колодками и барабаном в нерабочее положение.
• Поверните на 90′ переднюю тормозную колодку.
• Выведите тормозные колодки с нижних опорных пальцев и снимите колодки.
• Осмотрите тормозные барабаны проверьте состояние трубок подвода тормозной жидкости и тщательно очистите детали тормозного механизма.

Установка

• Присоедините наконечник троса стояночного тормоза к разжимному рычагу.
• Установите колодки на щите тормоэа. повернув при этом на 90′ переднюю тормозную колодку.
• Сдвиньте насколько возможно к оси. ступицы зубчатый рычаг и соедините планку устройства автоматической регулировки зазора между колодками и барабаном с передней колодкой
• Установите направляющие пружины колодок.
• Присоедините к колодкам верхнюю стяжную пружину
• Снимите щипцы с колесного цилиндра.
• Установите тормозной барабан.
• Нажмите несколько раз на педаль тормоза для приведения в рабочее положение устройства автоматической регулировки зазора между колодками и барабаном
• Отрегулируйте стояночную тормозную систему.
• Установите колеса и опустите автомобиль.

Снятие

• Снимите тормозной барабан.
• Снимите тормозныe колодки.
• Отсоедините от колесного цилиндра трубку подвода тормозной жидкости, приняв меры недопускающие утечку жидкости.

Установка

Установка колесного цилиндра производится в порядке, обратном снятию, с соблюдением моментов затяжки резьбовых соединений. После установки прокачайте систему гидропривода тормозов.

v4x.narod.ru

Ободные тормоза V-brake: обзор, преимущества и недостатки

Ободные тормоза воздействуют непосредственно на поверхности ободьев, замедляя их вращение. Приводные ручки располагаются на руле, а прижимные механизмы – непосредственно вблизи колес. Все это соединяется тросиком, через который и передаются усилия от нажатия на ручку.

Такая незамысловатая конструкция провернула в свое время революцию в области велотормозов, вытеснив кантилеверы, барабаны, роллеры и клещи. Тормоза V-brake востребованы и сегодня. Ими оснащается добрая половина дорожных велосипедов, МТБ, гибридов и спортивных моделей. Свою популярность они заслужили, благодаря комплексу достоинств. Не обошлось и без минусов. Рассмотрим каждый из них подробнее.

Положительные аспекты ободных тормозов:

• невысокая стоимость комплектующих;
• универсальность;
• небольшой вес;
• ремонтопригодность в поездках и домашних условиях;
• высокая сила торможения.

Сразу забежим вперед. Ободные тормоза дешевле дисковых аналогов, причем намного. В этом плане они неоспоримо лучше своих конкурентов и прекрасно подходят тем, кто приглядывается к бюджетным моделям велосипедов. Тросики, колодки, пыльники, пружины – все это можно купить в отдельности в любом специализированном магазине и за полчаса поставить на велосипед.

Тормоз ви-брейк можно спокойно переставить на раму любого байка, где имеются посадочные места под рычаги. Особых требований к установке на конкретную модель нет, потому бюджетный и дорогостоящий тормоза взаимозаменяемы.

По стоимости и простоте конструкции выгода на стороне ви-брейков

На динамику движения ощутимое влияние оказывает общий вес. Ободные механизмы не повлияют на легкость велосипеда. Они отлично подходят там, где большую роль играет скорость и разгон: гонки, езда по шоссе и городским дорогам.

Простота механизма и универсальность обеспечивают новое положительное качество – ремонтопригодность. Установка запчасти и регулировка ободных тормозов интуитивно понятны, благодаря чему это можно сделать своими руками.

По сравнению с кантилеверными и клещевыми аналогами тормоза V-brake зажимают ободья «намертво», обеспечивая безопасность в экстренных случаях. По силе воздействия качественные и тщательно настроенные механизмы успешно держат марку перед дисками.

Недостатки ободных тормозов:

• невысокая модуляция;
• чувствительность к искривлениям ободьев;
• ухудшение работы в грязь и мокрую погоду;
• истирание колодок и обода, нагрев при длительном торможении.

Модуляция, или чувствительность к нажатию на ручку, – важнейший технический показатель тормозов и показывает, в каких пределах может снижаться скорость велосипеда. V-brake превосходят в этом плане своих «старших» братьев, но заметно уступают дискам. Конечно, имеет значение и стоимость модели. У дорогих Shimano или Avid точность будет выше. На бюджетных тормозах немного уменьшить этот недостаток можно более тщательной настройкой.

«Восьмерки» для ободных тормозов недопустимы. В противном случае велосипед будет постоянно замедляться, а при разгоне можно истереть колодки или нарушить расстояние между ними. Кроме этого, искривления поверхности ободьев снижает силу торможения. Так что владельцам байков с ви-брейками следует всегда проверять геометрию колес и вовремя исправлять ее недостатки.

Грязь, вода, лед и даже случайно попавшее на обод масло – главные враги этих тормозов. Налипание глины полностью выведет тормоз из рабочего состояния, а вода способна снизить эффективность торможения чуть ли не вдвое. То же происходит и при попадании других материалов, вроде масла. Велосипедистам рекомендуется всегда иметь при себе щетку и мягкую сухую тряпку для очистки поверхности колеса и колодок.

А по слишком грязным местам лучше не ездить и вовсе

Длительное использование ободного тормоза не проходит бесследно ни для колодок, ни для самих колес. Это значит, что со временем вместе с колодами придется поменять и сами ободья. Негативно на состоянии колодок, прочности и геометрии колеса отражаются длительные затормаживания. В сочетании с другими факторами (песок, абразив, мелкие камни) износ может возрасти в несколько раз, укоротив срок эксплуатации и тормозов и колеса.

Уход за барабанной тормозной системой

Основными элементами устройства являются колодки и тормозные цилиндры. Главной заботой автовладельца становится своевременная замена износившихся фрикционных элементов, осмотр и ремонт испорченных ТЦ, регулировка зазоров внутри барабана и настройка стояночного тормоза.

О необходимости замены колодок говорит их истончение до критических показателей 0,8-1,6 мм. Определить степень износа поможет специальное сервисное отверстие, расположенное на внутренней стороне щита.

В случае утечки тормозной жидкости и/или завоздушивания гидросистемы педаль тормоза может стать мягкой, «проваливаться». В таком случае необходимо прокачать тормоза.

Регулировка

Под регулировкой барабанных тормозов понимают в основном настройку необходимого зазора между накладками колодок и стенкой барабана.

Но в некоторых случаях устройство заклинивает и настройку производит вручную. Лучше доверить это дело профессионалам, но в общих чертах процесс выглядит так:

1. Снять барабаны с колес.
2. Вскрыть его.
3. Проверить зазор. Если надетый на колодки барабан болтается, то это означает, что зазор слишком большой.
4. Механизм подводки регулируется вручную. Для работы используют две длинные отвертки. Колесико подкручивают, сжимая и разжимая колодки. При каждом сжатии и разжатии колесико продвигается на один зубчик. Если этого не происходит, то следует снять и прочистить все элементы устройства.
5. Раздвинув регулятор на 4-5 зубцов, вставить колодку в барабан. Дернув «ручник», центрировать колодки и снова снять барабан.
6. Если зазор надо уменьшить, требуется повторить процедуру.
7. В отрегулированном варианте колодки должны входить в барабан с трудом, но при установке в рабочее положение колесо идет легко.

Настройка стояночного тормоза производится прокруткой регулировочной гайки, находящейся на распорной планке, пока колесо вращается. Прокручивание продолжается до полной остановки колеса, а затем гайка отворачивается в противоположную сторону от 3 до 5 раз в зависимости от рекомендаций производителя.

Стоимость обслуживания

Цены на услуги станций технического обслуживания зависят от марки автомобиля, сложности работы, а также региона.

Примерные расценки в Москве можно посмотреть в таблице.

Услуга	Цена, руб.
Комплексная работа при замене комплектующих на задние барабанные механизмы	3000
Профилактика тормозной системы	2000
Замена колодок	От 1600
Регулировка ручника	От 400
Замена ТЦ	1500
Удаление воздуха	1200
Замена тормозной жидкости	От 800
Чистка и смазка тормозных механизмом	от 1000
Диагностика системы	600

Как работают тормоза в автомобиле

Картинка описание: Когда ваша нога нажимает педаль тормоза, тормозная жидкость в тормозной системе выжимается из узкого цилиндра в более широкий цилиндр. Эта система известна как гидравлическая система. Это позволяет значительно увеличить силу тормозного вашего усилия.

Теория…

Представьте себе, сколько вам нужно сил, чтобы остановить быстроходную машину. Простое нажатие педали тормоза не создало бы достаточной силы, чтобы активировать все четыре тормоза так, чтобы быстро остановить ваш автомобиль. Вот почему тормоза используют гидравлику: систему заполненных тормозной жидкостью трубок, которые и увеличивают ваше тормозное усилие. Также благодаря гидравлике тормозные усилия могут передаваться легко из одного места в другое за короткий срок.

Когда вы нажимаете на педаль тормоза, ваша нога, по сути, перемещает рычаг, который заставляет сдвинуть поршень в длинном узком тормозном цилиндре (главный тормозной цилиндр), который в свою очередь начинает двигать гидравлическую жидкость (тормозная жидкость) в сторону узкой трубки расположенной на конце тормозного цилиндра.

К этой трубке, как правило, подключены такого же диаметра трубки, идущие на каждый тормоз автомобиля. Далее тормозная жидкость по узким трубкам попадает в более объемные цилиндры, расположенные на колесах.

Поскольку тормозные цилиндры, расположенные на каждом колесе, намного больше, чем цилиндр, расположенный в тормозной системе сразу после педали тормоза, сила, которую вы изначально применили к педали тормоза, значительно увеличивается. В результате эта сила и сжимает тормозные колодки в каждом тормозе колеса.

На практике…

1. 1. Ваша нога нажимает на педаль тормоза.

1. 2. Когда педаль движется вниз, она толкает рычаг, который соединен с поршнем главного тормозного цилиндра.

1. 3. Рычаг толкает поршень (синий на картинке) в узкий цилиндр, который заполнен гидравлической тормозной жидкостью (обозначена красным цветом). Когда поршень перемещается в цилиндре, он сжимает тормозную жидкость и толкает ее в узкое отверстие, расположенное в конце цилиндра, к которому подсоединена трубка. Это происходит примерно так же, как ручной насос выжимает воздух из цилиндра в тонкий шланг.

1. 4. В результате образовавшегося давления тормозная жидкость попадает в длинную тормозную магистраль, состоящую из тормозных трубок, которые подходят к каждому колесу. В результате нагнетенного давления главным тормозным цилиндром, тормозная жидкость в итоге достигает каждого колеса.

1. 5. Далее жидкость под давлением попадает в тормозные цилиндры, расположенные в колесах, которые имеют больший размер, чем главный тормозной цилиндр (цилиндр в колесе обозначен, синим цветом).

1. 6. Когда жидкость попадает в тормозной цилиндр, имеющий больший объем по сравнению с главным тормозным цилиндром, то сильно увеличивается тормозное усилие из-за разницы объемов цилиндров в тормозной системе.

1. 7. В результате увеличенного давления жидкости поршень в тормозном цилиндре колеса зажимает тормозную колодку, прижимая ее к тормозному диску / барабану.

1. 8. В результате трения тормозной колодки и тормозного диска начинается замедление колесного диска, что в конечном итоге и останавливает машину.

Наш простой пример показывает основной принцип работы гидравлической тормозной системы; на практике все немного сложнее.

На самом деле педаль тормоза фактически управляет четырьмя отдельными гидравлическими тормозными линиями, идущие на все четыре колеса. В нашем же примере мы показываем принцип работы тормозов на одном колесе автомобиля.

Для безопасности, как правило, во всех автомобилях используется два отдельных контура гидравлических тормозов. Это необходимо на тот случай, если вдруг из-за каких-то неисправностей вышел из строя один тормозной контур. В этом случае второй контур всей тормозной системы будет по-прежнему функционировать.

Недостатки барабанных тормозов

При длительном использовании барабанные тормозные механизмы могут отличаться появлением некоторых неисправностей:

• При торможении ТС будет слегка уходить в сторону. Это означает наличие повреждений с одной из сторон;
• При скрежете в системе барабанного тормоза свидетельствует о том, что фрикционные накладки расслоились, образовалась поломка стоек или ее деформация, что повлекло за собой перекос тормозных колодок;
• При торможении чувствуются на тормозной педали вибрации и рывки. Это говорит от деформации барабана в овальную форму.

В большинстве случаев ремонт заключается в полной замене тормозной системы барабанного типа за счет ее износа или поломки. В силу невысокой стоимости и возможности работать на протяжении от 50 до 55 тыс. км, намного легче установить полностью новый механизм.

Классификация тормозных систем автомобиля

На современных автомобилях устанавливаются три-четыре вида тормозных систем:

• рабочая;
• стояночная;
• вспомогательная;
• запасная.

Основная и самая эффективная тормозная система автомобиля – рабочая. Она используется во всё время движения для регулирования скорости и полной остановки. Ее устройство довольно простое. Приводится она в действие нажатием на педаль тормоза правой ногой водителя. Такой порядок обеспечивает одновременный сброс оборотов двигателя, за счет снятия ноги с педали акселератора, и торможение.

Стояночная тормозная система, как следует из названия, предназначена для обеспечения неподвижности транспортного средства во время длительной стоянки. На практике опытные водители оставляют машину с включенной первой или задней передачей. Однако на больших склонах этого может оказаться недостаточно. Ручной стояночный тормоз используют также при трогании с места на неровных участках дороги, когда правая нога должна быть на педали газа, а левая выжимает сцепление. Плавно отпуская рукой рычаг тормоза, включая одновременно сцепление и прибавляя газ, удается предотвратить произвольное скатывание автомобиля под уклон.

Вспомогательная тормозная система устанавливается на большегрузных автомобилях, например, на отечественных КамАЗах, МАЗах, КрАЗах. Она предназначена для снижения нагрузки на основную рабочую систему во время длительного торможения – при движении в горах или по холмистой местности.

Стандарты крепления тормозных дисков

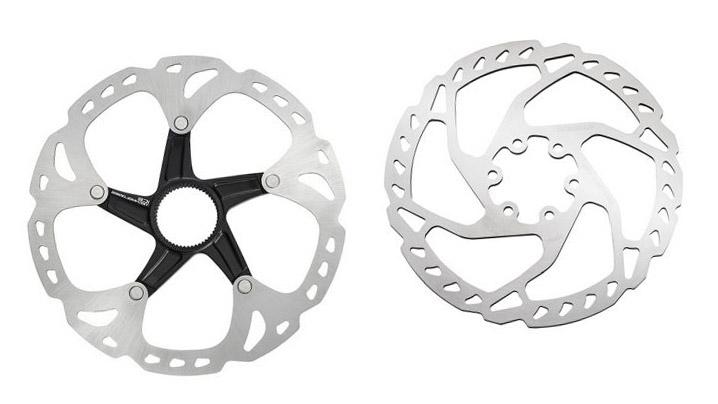

Велосипедные тормозные диски Centerlock и на 6 болтов Сейчас на рынке представлены два типа крепления тормозных дисков на втулку велосипеда, это — крепление на шесть болтов и Centerlock, от Shimano. В первом случае тормозной диск крепится на шесть болтов со шлицом в форме шестилучевой звезды (Thorx T-25). При затягивании винтов необходимо делать это поочередно и постепенно, если затягивать болты сразу до максимума, есть риск, что диск станет криво.

Для Centerlock такая проблема не существует. Что бы установить диск, вам понадобится ключ для затягивания кассеты. Если на велосипеде используется ступица с осью 15 мм, вам, скорее всего, понадобится ключ для отвинчивания суппорта Hollowtech II для затяжки колеса.

В настоящее время цены на диски этих типов не отличаются друг от друга. Но, выбор дисков крепящихся на шесть болтов, больше. Поэтому для тех, у кого втулка типа Centerlock, и кто хотел бы поставить на неё диск с шестью болтами, были разработаны специальные адаптеры.

Барабанные тормоза

Сравнивая дисковые и автомобильные барабанные тормоза, а также изучая их плюсы и минусы, не лишним будет рассмотреть конструктивные особенности и принцип работы. Начнём с барабанных.

Устройство барабанного тормоза

Если смотреть на упрощённую схему, то барабанные узлы состоят из:

• тормозной колодки;
• тормозного барабана;
• рабочего цилиндра;
• пружины.

Барабан имеет жёсткое крепление на ступице автомобильного колеса, что позволяет создать между ними общую ось вращения. Вдоль боковой стенки внутри барабана предусматривается установка пары тормозных накладок. Эти колодки имеют полукруглую форму. Между этими накладками монтируется рабочий цилиндр, оснащённый парой поршней. Причём крепление осуществляется неподвижное в отношении к колесу, которое вращается.

Когда тормозная жидкость попадает в середину цилиндра под высоким давлением, рабочие част поршней обеспечивают раздвигание накладок. Аналогичное перемещение происходит по системе пружинных тяг и образуется в разрыве, противоположном расположению гидроцилиндра. Как результат накладки начинают прижиматься к барабану, который при этом вращается.

Система возвратных пружин позволяет вернуть механизм в исходное положение, предусмотренное до совершённого торможения, когда водитель перестаёт давить на тормозную педаль. С помощью регулирования механических тяг можно контролировать и менять зазоры между тормозными накладками и внутренней барабанной поверхностью.

Когда автомобиль тормозит, создаётся большое количество тепла. Оно способно негативно влиять на надёжность и функциональное состояние барабанных механизмов. Поскольку боковые внутренние поверхности барабанов обладают более высокой теплопроводностью в сравнении с накладками, происходит рассеивание образующегося теплового потока в окружающей среде.

Выбирая материалы, используемые в составе пары трения на барабанных системах, к ним следует предъявлять повышенные требования. А именно:

• Тормозные барабаны рекомендуется изготавливать на основе высокопрочного чугуна. Этот металл устойчивый к износу и дополнительно отличается сравнительно низкой стоимостью.
• Материалом накладок долгое время выступал состав, содержащий в себе асбест. Но его признали опасным для окружающей среды. В итоге производители перешли на композитные материалы. Но их состав компании стараются тщательно скрывать.

Барабаны имеют сравнительно простую схему и принцип работы. Плюс барабанные тормоза оказываются дешевле в производстве, нежели дисковые. Но где есть плюсы, есть и свои минусы.

Устройство

Устройство задних барабанных тормозов показано на картинке ниже. Такой тип тормозного механизма имеет барабан в качестве вращающегося элемента. В неподвижной части опорный щит и колодки.

На рисунке элементы 1 и 3 являются неподвижными, а элемент 2 вращается.

В устройство такого типа тормозов входят:

• Барабан, который прикреплен к ступице колеса;
• Колодки с накладками;
• Рабочий цилиндр тормозов, имеющий 2 поршня с манжетами и пыльниками;
• В нем же вкручен штуцер, при помощи которого происходит прокачка жидкости;
• Стяжные (возвратные) пружины, которые цепляются к колодкам и удерживают их в нужном положении;
• Тормозной опорный щит, прикрепленный к балке моста;
• Поддерживающие колодки стойки;
• Нижняя опора для колодок с регулировкой, это регулировка задних колодок, позволяющая выставить нужный зазор между барабаном и колодкой, чтобы тормоза хорошо срабатывали и в то же время они не соприкасались, когда это не нужно;
• Механизм тормозной жидкости;

Их эффективность признана более высокой, чем первого варианта. Принцип работы барабанных тормозов с двумя цилиндрами такой же, только вместо нижней опоры установлен второй цилиндр. В таком механизме поверхность касания колодки к барабану по площади больше, значит и торможение сильнее.

Сравнительные характеристики

Барабанные тормоза проще и дешевле в производстве. Они обладают свойством, называемым – эффект механического самоусиления. То есть, при продолжительном давлении ногой на педаль многократно увеличивается тормозящее действие. Это происходит за счет того, что колодки нижними частями связаны друг с другом, и трение передней о барабан усиливает давление на него задней колодки.

Однако механизм дисковых тормозов меньше и легче. Температурная стойкость выше, они быстрее и лучше охлаждаются за счет предусмотренных отверстий-окон

И замена изношенных дисковых колодок производится намного проще, чем барабанных, что важно, если производить ремонт самостоятельно

Плюсы и минусы

Это устройство обладает своими плюсами и минусами. Начнем с минусов:

• Доказано, что эффективность торможения этого типа механизмов немного ниже, чем у дисковых. Тормозной путь получается длиннее почти на 20%. Это обусловлено такими причинами: недостаточная площадь контакта, которую не обеспечивают даже два цилиндра и возникающее скольжение, которое вызвано проникшей в механизм пылью.
• Перегрев барабанов из-за отсутствия охлаждения, при торможении температура барабанов может подниматься до 6000 градусов.
• Сниженное значение предельной нагрузки, при высоком давлении может разорвать барабаны давлением жидкости.

Однако, не все так плохо, есть и неоспоримые преимущества у этого механизма:

• Закрытая конструкция позволяет получить хорошее тормозное усилие, и можно повысить поверхность трения сделав барабан шире и колодки тоже. Именно это обеспечило повсеместное применение такого механизма на всех грузовиках и автобусах.
• Степень стойкости к износу и продолжительность службы накладок увеличенная, что вызвано не столь сильным контактом трения, как у дискового тормоза.
• Хорошая защита от попадания внутрь грязи которой дисковый вариант не обладает.

Типы, конструкция и особенности тормозных барабанов

Конструктивно все тормозные барабаны принципиально одинаковы: это металлический цилиндр с фланцем, внутренняя или наружная (в зависимости от назначения) поверхность которого обработана с высокой степенью чистоты для плотного прилегания тормозных колодок. На наружной поверхности барабана могут быть выполнены ребра жесткости, повышающие надежность всей конструкции.

Фланец барабана может выполняться в виде сплошного кольца, отдельных выступов с отверстиями или диска с центральным отверстием под ступицу колеса. Во фланце предусмотрено несколько отверстий:

• Монтажные — гладкие отверстия большого диаметра, через них пропускаются болты или шпильки, фиксирующие колесо и сам барабан на ступице колеса. Число таких отверстий может быть от 4 до 12 в зависимости от размера барабана, размеров и массы колес;
• Демонтажные — два резьбовых отверстия малого диаметра, в которые вворачиваются болты для съема барабана со ступицы колеса (в случае, если барабан не снимается усилием рук);
• Дополнительные крепежные — два или более гладких раззенкованных отверстия малого диаметра под винты или специальные фиксаторы, удерживающие барабан на ступице колеса.

Однако барабаны могут иметь ряд конструктивных отличий и иметь различное назначение и применимость.

По конструкции и способу изготовления тормозные барабаны можно разделить на две группы:

• Цельнолитые;
• Составные.

Цельнолитые барабаны изготавливаются методом центробежного литья с последующей механической обработкой фланца и поверхности трения с колодками. Обычно такие барабаны изготавливаются из серого чугуна.

Составные тормозные барабаны состоят из двух частей — литого чугунного цилиндра и точеного либо литого стального фланца. Такая конструкция обладает высокой прочностью и позволяет выполнять ремонт барабана по мере его износа или в случае повреждений. Однако составные барабаны более дорогие и сегодня используются значительно реже литых.

При необходимости барабаны всех типов после изготовления подвергаются балансировке с помощью выточки металла или установки специальных грузиков.

Также тормозные барабаны могут иметь различную конструкцию и способ монтажа:

• Барабаны с фланцами;
• Барабаны с интегрированной ступицей.

Барабаны первого типа — это классическая конструкция, такой барабан монтируется на ступицу колеса, которая является самостоятельной деталью. Барабаны второго типа имеют интегрированную ступицу колеса, вся эта конструкция монтируется на ось автомобиля, в нее устанавливается ступичный подшипник и навешивается колесо.

Барабаны со ступицей используются значительно реже обычных барабанов с фланцами, так как они более сложны в производстве и дают меньше возможностей для ремонта. Наиболее часто барабаны со ступицей имеют составную конструкцию.

По назначению тормозные барабаны бывают двух типов:

• Для колесных тормозных механизмов;
• Для стояночной тормозной системы грузовых автомобилей.

Барабаны первого типа монтируются на ступицы колес, они участвуют в работе основной (рабочей) и стояночной тормозных систем. Барабаны второго типа монтируются на карданный вал (со стороны коробки передач), они участвуют в работе стояночной тормозной системы, однако в экстренных ситуациях могут выступать и элементами запасной тормозной системы для совершения экстренной остановки транспортного средства.

По применимости тормозные барабаны бывают трех типов:

• Для тормозных механизмов колес задней оси;
• Для тормозных механизмов колес передней оси;
• Универсальные (могут использоваться на колесах всех осей транспортного средства).

Как правило, передние и задние тормозные барабаны грузовых автомобилей отличаются размерами и массой: на задние колеса устанавливаются более широкие барабаны, на передние — более компактные. На многих двухосных коммерческих грузовиках и легковых автомобилях передние и задние колеса оснащаются одинаковыми тормозными барабанами.

А сегодня легковые переднеприводные автомобили все чаще имеют барабанные тормоза только на задней оси, на передних колесах работают более легкие и эффективные дисковые тормоза.

Барабаны в зависимости от назначения и конструкции могут иметь диаметр от 200 (у легковых авто) до 450 мм и более (у грузовых авто), а массу до 70 кг и более.

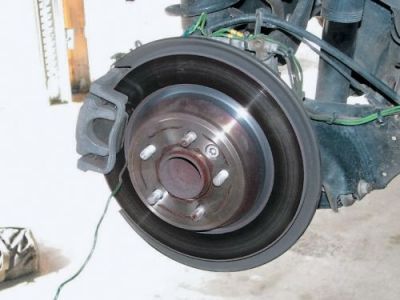

Замена на дисковые

Многие специалисты, и в том числе я говорят о том, что замена барабанных тормозов на дисковые связана с большим количеством проблем:

1. Первой проблемой становится адаптация механизма ручного тормоза к дисковому механизму. Конструкция отличается слишком сильно, поэтому к новым тормозам старый ручной подсоединить не выйдет. Тут два способа решения – либо придумать, как переделать старый механизм, чтобы он работал, либо устанавливать новый. Первый вариант сможет выполнить только механик с большим стажем работы, и то не каждый возьмется. Второй вариант проще и доступнее, однако стоимость его не маленькая. Просто приобретаете и устанавливаете гидроручник на новые механизмы.
2. Второй проблемой становится выбор подходящего для замены механизма с нужными размерами и чтобы эффективно справлялся с торможением. Чтобы не было отличия по диаметру или шпилькам. Зачем покупать тормоза которые не подойдут, или будут работать хуже тех, что были? При этом стоит не забывать требовать сертификаты качества, на приобретаемые механизмы. Только так можно быть уверенным что это надежные фирменные детали.
3. Третья проблема возникает после замены механизмов. Дело в том, что любые конструктивные изменения в машине, влияющие на управление и так далее, требуется обязательно вносить в техническую карту и страховой документ на машину. Только так вы сможете избегнуть штрафов и прочих неприятностей от ГИБДД и недопонимания механиков, которым придется обслуживать ваш автомобиль.
4. Четвертая и самая трудная, вам могут отказать в регистрации средства, если посчитают что после модернизации машина перестала соответствовать нормам безопасности, или требованиям регламента по правилам эксплуатации. Поэтому предварительно выясните, можно ли зарегистрировать такое изменение конструкции вашего автомобиля, а потом начинайте думать, как поменять барабанные тормоза на дисковые.
