Виды байпасных клапанов

Клапаны затвора делят на две основных категории:

1. Байпас, не включающий клапан (прямого действия). Теплоноситель с таким видом затвора циркулирует по трубам.
2. Байпас, включающий клапан обратного направления. Данный вид перемычки используется для индивидуальных и общих насосных станций для подачи воды в жилые помещения. Работает при включении (в открытом режиме) и отключении (в закрытом режиме).

Отличия и сфера использования

Обе категории байпасных затворов делятся на подвиды:

1. Перепускной вентиль на автоматизированной работе. Монтируется на обвязке гравитационной и насосной системы обогрева. При нормальной работе электронного нагнетателя автоматический байпас закрыт, а при остановке – открыт.

Автоматические байпасы также делятся на виды: инжекционный тип и клапанный вид.

В первом случае, байпас действует по принципу гидроэлеватора, захватывая разряженную область теплоносителя, направляя ее в общий поток и создавая необходимое давление. Клапан работает в автономном режиме даже при отключенной электрической сети.

Во втором случае в байпас монтируют клапан обратного направления, который препятствует попятному ходу жидкости в трубопроводе. В положенном направлении вода проходит без препятствий по отопительным трубам и патрубкам.

1. Байпас без дополнительного оборудования. Данная система отопления представляет собой обычный патрубок, не оснащенный дополнительными приспособлениями. Используется при установке радиаторов отопления. Жидкость в такой трубе проходит свободно без препятствий в неуправляемом порядке.
2. Клапан затвора ручного механизма. Байпас – это кран с шаровым механизмом. Устройство не создает препятствий общему потоку энергоносителя в открытом состоянии, а также не уменьшает просвет отверстий трубопровода. При полном закрытии крана, вода не попадет в патрубки. Метод дает возможность регулировать обогрев помещения.

В индивидуальных системах отопления помещений байпасный клапан необходим для следующих работ:

• обвязки насосной станции;
• для подачи малого объема жидкости в котельную;
• установки радиаторов отопления в однотрубную магистраль;
• равномерного обогрева теплых полов.

Каждое байпасное подключение имеет свои особенности, в зависимости от места эксплуатации.

Байпас на батарее отопления

Радиаторы отопления через обходные трубопроводы подключатся только в случае однотрубных магистралей. В двухтрубных системах и в случае коллекторной разводки обводные патрубки в систему врезать не имеет никакого смысла. В таких отопительных системах радиаторы подключены параллельно, и к каждой из батарей поступает теплоноситель одинаковой температуры из подающей магистрали. Если выйдет из строй какой-либо один из контуров системы, если имеются отсекающие краны, на работу всей системы это не повлияет.

В системах с одной трубой вследствие подключения теплоотдающего оборудования температура теплоносителя падает по мере движения по контуру. Чем большей теплоотдачей отличается радиатор, чем холоднее на выходе будет жидкость. Если байпас на отопление здесь не предусмотрен, то первая батарея возьмет максимум тепла и будет очень горячей, а через последний радиатор пройдет лишь слегка теплая жидкость.

Соединяя подачу и обратку трубой-перемычкой около каждой батареи, поток теплоносителя делится на два. Одна часть движется к радиатору, отдавая тепло, а вторая часть, сохранив температуру, идет по обводу и на выходе соединяется с потоком из батареи. Так удается доставить достаточно тепловой энергии, даже до последней батареи в системе. По такой схеме работает и подключается и байпас на полотенцесушитель.

Расположение и схемы

Другая классификация связана с расположением устройства. Байпас может устанавливаться на стабилизаторе или внутри него. Так внутренние (встроенные) построены по принципу схемы обхода, реализованной непосредственно внутри корпуса.

Инверторный стабилизатор со встроенным байпасомИсточник www.shtyl.ru

Внешние байпасы

Устройство электрического внешнего байпаса построено на том, что устройство подключается отдельно, вокруг стабилизатора. Причём характеристики последнего (мощность и количество фаз) роли не играют, возможна адаптация с любыми моделями.

Однофазный

В первую очередь байпас в стабилизаторе напряжения должен выполнять мгновенное отключение фазных проводников от входного и выходного контакта прибора. «Ноль» в этом случае не размыкается и может проходить напрямую. Однако в последующей эксплуатации это может привести в ряду затруднений.

В качестве примера присоединения рассмотрим схему, представленную далее.

Схема подключения внешнего однофазного байпаса с переключателем OptiSwitch 4G25-56-U-R114Источник energy-express.ru

Если установлен стабилизатор с большим номиналом мощности, меняются требования и к переключателям. Принцип подключения выполняется по аналогичному принципу.

Трёхфазный байпас

Для подключения трёхфазной модели понадобится коммутирование не только 3 фазовых жил, но и «земли». Поэтому принцип действия аналогичен, но будет в 4 раза больше. Для удобства соединения цепи можно воспользоваться специальными «байпасными» переключателями, которые не только объединят все контакты в единый корпус, но и снабжены всеми внутренними соединениями. В этом случае вам только останется правильно скоммутировать оба устройства.

Схема подключения внешнего трёхфазного байпасаИсточник energy-express.ru

В качестве примера рассмотрим двухпозиционный четырёхполосный переключатель ABB OL80PW48RB. Он предназначен для коммутационной мощности 22,5 кВт (380 В), номинальное напряжение 80 А, но в течение 3 сек. способен выдержать скачок до критических 1 280 А. Представленная ниже схема показывает, что приспособление реализуется с уже соединёнными между собой контактами. Поэтому он легко может устанавливаться в цепи «байпас – стабилизатор напряжения» и в иных участках трёхфазный сетей.

Трёхфазный двухпозиционный четырёхполосный переключатель ABB OL80PW48RBИсточник energy-express.ru

Принцип работы

Фото прибора:

Нетрудно понять, что даже ничтожные поначалу дефекты в действиях инженерных систем и коммуникаций могут обернуться серьезнейшими проблемами.

Доставляемый дискомфорт и даже опасность для здоровья при нарушениях в работе отопления вряд ли получится переоценить.

Оттого внимательные, вдумчивые домовладельцы должны быть заняты профилактикой подобных неполадок. Немалую роль в ней играет как раз байпас, широко используемый и в отопительных контурах, и в водопроводных системах.

Конструкция его не представляет особой сложности – это всего лишь перемычка в виде трубы, дополненной регулирующими устройствами.

Через байпасный клапан обеспечивается проход жидкости (питьевой воды или теплоносителя в системе отопления) в стороне от того или иного технического узла.

Если совсем просто – это обходной путь для воды на случай непредвиденных ситуаций. Если все работает нормально, по перемычке поток движется спокойно и размеренно.

Но при определенных условиях запирающий элемент перекрывается и жидкость устремляется в сторону от прежней траектории. Подобное действие достигается потому, что диаметр байпаса неизменно меньше, чем у трубы, которая подводит к нему воду.

Применение такого устройства позволяет:

• сделать заметно проще сервисные работы на трубопроводах;
• поднять коэффициент полезного действия техники;
• сократить непроизводительные энергетические расходы;
• радикально решить проблемы заполнения труб и другой водной инфраструктуры воздухом;
• гарантировать относительно стабильное действие даже в отличающихся от нормальных ситуациях.

Иногда можно столкнуться с рассуждениями, что байпас ставить нерентабельно. На самом деле это не так – при установке такого устройства получается заметно сэкономить электроэнергию.

Сокращение подачи воды в батареи составляет до 35%, и потому можно уменьшить расход тепловой энергии примерно на 15%.

Так как многие реальные системы расходуют много тепла, никаких негативных последствий не будет. Более подробную картину можно понять при консультации со специалистами.

Для чего нужен байпас: его область применения

Практически любая сложная трубопроводная система имеет байпас – его назначение вы уже поняли (оно сводится к получению возможности направить жидкость мимо того или иного прибора) и остается только разобраться с его основной сферой применения в быту. Ознакомимся с этим моментом более подробно.

1. Байпас в системе водоснабжения. В большинстве случаев это устройство применяется в двух вариантах: во-первых, при установке любого насосного оборудования, в том числе и предназначенного для повышения давления в системе – если на центральный водопровод монтируется насосная станция, то байпас нужен обязательно. Во-вторых, при установке приборов учета (счетчиков воды). Тут имеется одна тонкость – при монтаже байпаса счетчика в квартире могут возникнуть проблемы с коммунальными службами. Здесь байпас может быть расценен как попытка воровства воды – он негласно запрещен. Собрать байпас на домашнем счетчике, конечно, можно, но в процессе опломбировки могут возникнуть проблемы – в большинстве случаев его заменяют обычной вставкой, которая монтируется вместо счетчика на время его проверки или замены. Байпас удобнее, чем трубка, но, увы, его проще не делать, чем спорить с водоснабжающими компаниями. В водопроводных системах байпас выполняет исключительно одну функцию – это обводная магистраль и не более.

2. Байпас в системе отопления. Здесь также вариантов несколько: во-первых, это рассмотренный выше пример с приборами отопления; во-вторых, любое оборудование, которое может быть отремонтировано или заменено без остановки системы в целом. В общем, оборудование, без которого система или ее часть может продолжать свою работу. К таким приборам относят циркуляционные насосы в системах отопления с естественной циркуляцией теплоносителя, всевозможные узлы учета и контроля и даже котлы отопления при их последовательном подключении. В отоплении функция байпаса как обводной трубы является не единственной – здесь он может использоваться и в качестве узла регулировки температуры теплоносителя, как описано в примере с батареей отопления. Такое устройство монтируется не только на стояках – некоторая его разновидность применяется в индивидуальных системах отопления. Только в этом случае на байпасе кран не устанавливается – регулировка температуры отопительного прибора осуществляется отсекающими и регулирующими кранами специальной конструкции.

В принципе, существуют и другие варианты использования байпаса в водопроводных системах – их может быть много, и здесь главное понять назначение этого узла, его принцип работы и устройство байпаса. Ну а найти ему достойное применение не сложно.

Обвязка батарей

Если монтаж системы проводится самостоятельно, то нужно знать все требования, которые предъявляются к тому или иному элементу. Это касается и байпаса. Зачастую его устанавливают в местах крепления радиаторов. Но, для чего нужен байпас в системе отопления? Этот вопрос нужно рассмотреть более тщательно.

Зачем он нужен?

Раньше при строительстве и обустройстве дома использовалось однотрубное отопление. Это значительно упрощало выполнение работ, а также снижало затраты. При этом в элеваторном узле устанавливались два коллектора, которые отвечали за подачу и обработку теплоносителя. Дальше отопление разрабатывалось по разным схемам:

1. Верхняя подача. От коллектора до верхнего этажа шла труба. По этому стояку теплоноситель подавался вверх. После этого он опускался вниз, проходя через все радиаторы.
2. Нижняя подача. В этом случае теплоноситель начинает подаваться в радиаторе уже при поднятии вверх. Такое последовательное подключение приборов имеет некоторые недостатки.

Как в первом, так и во втором случае подключение выполнено последовательно. А это значит, что при возникновении неполадки на каком-то оборудовании, придется отключить всю систему. Чтобы обойти эту проблему, в систему включались специальные трубы-перемычки. Так, при необходимости посредством кранов радиатор отключается от системы, не нарушая ее работу. Это дает возможность беспрепятственно провести ремонт батареи.

Это не единственная причина использования перемычки в отоплении. Нагрев помещения осуществляется с помощью радиаторов. При наличии байпаса с вентилями, хозяева квартиры имеют возможность самостоятельно провести регулировку подачи теплоносителя. Таким образом, контроль температурного режима в доме не составляет труда.

Монтаж байпаса

Чтобы провести монтаж отопления, необходимо обладать определенными знаниями и навыками. При этом учитывается способ сборки трубопровода. Для этого используют резьбовое и фитинговое соединение, а также спайку труб. Обладание такими навыками упростит выполнение работ. При этом стоит учесть некоторые правила и рекомендации специалистов:

1. На промежутке между стойком и байпасом не должно быть никаких вентилей. В ином случае циркуляция теплоносителя может быть нарушена.
2. На вертикальной трубе стояка перемычка монтируется в непосредственной близости к батарее. При этом должно быть предусмотрено место для установки запорной арматуры. Ее монтируют с двух сторон радиатора.
3. Не стоит устанавливать вентили на байпасе без необходимости. Если установить краны на перемычке, то произойдет разбалансировка схемы. В автономной системе частного дома это в свою очередь позволяет перенаправить поток. В многоэтажном строении такой вариант малоэффективен и является нарушением норм.
4. Важным является размер труб. Диаметр вставки на два размера меньше сечения стойка. Патрубки, которые отходят к радиаторам, делаются на размер меньше. В горизонтальной схеме соотношение размеров несколько иначе.

Соблюдение размеров труб и патрубков обеспечит нормальную работу системы, согласно всем законам гидравлики. Что же касается монтажа, то его особенности напрямую зависят от типа используемого материала. Если речь идет о металлическом трубопроводе, то достаточно просто варить перемычку и установить краны.

Использование полипропиленовых, а также металлопластиковых предусматривает применение специальных фитингов. Байпас можно соорудить самостоятельно из трубы нужного размера или приобрести уже готовую деталь.

Цена и рекомендации

Если проанализировать цены на байпас и комплектующие, то можно подытожить, что они не такие уж и большие и полностью зависят от региона вашего проживания. Так, в Москве можно приобрести за 5000 рублей, а в Екатеринбурге всего за 3000 рублей. Эти суммы просто мизерные в сравнении с теми, которые вы сэкономите на отоплении при использовании этой трубы и кранов.

Как же выбрать подходящий байпас?

Просто следуйте нашим советам, и вы однозначно не прогадаете:

1. Покупайте только сертифицированный товар.
2. Потребуйте предъявить продавцу гигиенический сертификат.
3. При визуальном осмотре, выбранный вами байпас должен быть гладким, без каких-либо вмятин, сколов и следов коррозии.
4. Если на товаре есть резьбовые соединения, то проверьте, легко ли они закручиваются и откручиваться.
5. Сварочные швы должны быть цельными, без пор.
6. Купив товар, всегда сохраняйте чек и гарантийный талон, пока не истечет указанный в нем срок.

Какими бывают байпасы?

Все байпасы можно условно разделить на 2 вида – механические и электронные.Механический байпас.
Устанавливается на большинстве стабилизаторов напряжения.
Располагается возле автоматического выключателя.
Управляется путем изменения положения рычажка – вверх или вниз.
То есть, контакты из одного положения в другое переводятся механически.

Электронный байпас.
Встречается редко и представлен в виде небольшой кнопки.
Для того, чтобы перевести стабилизатор в транзитный режим нужно нажать на эту кнопку.
Произойдет автоматический перевод релейных контактов в режим байпаса при помощи контроллера

Важно отметить отличие от первого вида, т.е. механического байпаса – электронный байпас еще и выполняет функцию реле напряжения. В случае если входное напряжение, превысит заданные пределы, то сработает защита и нагрузка будет обесточена.
Электронные байпасы можно встретить в однофазных стабилизаторах Вольт инжиниринг всех серий.

В случае если входное напряжение, превысит заданные пределы, то сработает защита и нагрузка будет обесточена.
Электронные байпасы можно встретить в однофазных стабилизаторах Вольт инжиниринг всех серий.

Обязательный байпас в системе отопления: что это такое

Байпас в отопительной системе является обязательным узлом конструкции. Элемент монтируют между входной трубой и обраткой. Устройство решает проблему с равномерным распределением теплоносителя в малоэтажных домах.

Назначение байпаса:

• Возврат излишней воды при повышении давления в стояках;
• В случае отключения искусственной циркуляции, переход системы к естественному движению воды;
• Ускорение процесса сброса и наполнения системы теплоносителем;
• Ремонт элементов отопления без централизованного отключения;
• Регулировка микроклимата в помещении.

При однотрубной системе, горячая вода, проходя через первый радиатор, устремляется к следующему обогревательному элементу. С каждым последующим вхождением теплоноситель становится холоднее. Последний радиатор получает самую низкую температуру, тем самым не эффективно используя коэффициент полезного действия. Байпас частично решает данную проблему. Благодаря ему, часть теплоносителя идет в обход первого радиатора, донося горячую воду к следующей батарее.

Автоматические байпасы

Байпасы с автоматической регулировкой обычно монтируются в обвязке насоса, установленного в системе с естественной циркуляцией теплоносителя. Подобные отопительные системы могут работать и самостоятельно, но благодаря насосу увеличивается скорость перемещения жидкости по контуру, что позволяет снизить тепловые потери и повысить эффективность отопления.

Наличие автоматического байпаса в обвязке насоса позволяет системе самостоятельно регулировать свою работу, т.е. вмешательство человека не требуется. Когда насос работает, теплоноситель проходит сквозь него, а обвод в это время перекрыт. При остановке насоса байпас открывается, и жидкость перемещается уже в нем, в то время как неподвижная крыльчатка насоса перекрывает ток теплоносителя.

Байпасы автоматического типа делятся на две разновидности:

• Клапанные;
• Инжекционные.

В конструкции первого типа устройств присутствует обратный шаровый клапан. Гидросопротивление клапана минимально, поэтому жидкость легко перемещается самостоятельно. Когда насос включен, теплоноситель начинает двигаться быстрее, переправляется в магистраль и расходится по двум направлениям.

Дальнейшее движение жидкости осуществляется без каких-либо препятствий, а обратный ток заблокирован клапаном. Принцип работы самого клапана предельно прост – гидравлическое давление со стороны выхода превышает давление на входе, поэтому шар тесно прижимается к седлу конструкции и не дает жидкости двигаться.

Клапанные байпасы довольно удобны и просты, но они очень требовательны к качеству воды, которой заполняется отопительная система. Если в воде содержатся различные примеси, вроде ржавчины или накипи, клапан очень быстро загрязняется и приходит в негодное состояние, вследствие чего его приходится менять.

Инжекционные байпасы – это устройства, по принципу работы аналогичные гидроэлеватору. В главной магистрали устанавливается насосный узел, который подключается к основному контуру при помощи труб меньшего диаметра. При такой схеме оба патрубка заводятся внутрь магистрального трубопровода.

Когда насос запускается, часть жидкости заходит в патрубок и пропускается через аппарат, многократно ускоряясь в процессе. На повышение скорости работает и выходной патрубок, который слегка заужен и визуально напоминает сопло, благодаря которому обеспечивается эффективная перекачка жидкости.

За выходным патрубком создается разрежение, за счет которого теплоноситель начинает высасываться из байпаса. Поток, двигающийся под давлением, тянет за собой всю жидкость, и она с заметным ускорением продолжает движение по основной магистрали. Данный эффект позволяет полностью предотвратить возможность обратного тока жидкости.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

• возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
• такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
• можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом. В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

• подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
• монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
• необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
• вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
• при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
• при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%. Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Что такое байпас

Любой человек нуждается в том, чтобы в доме всегда сохранялось тепло, поэтому старается организовать отопительную систему самым лучшим образом.

Байпас зачастую встречается в:

• Комплексах нефте- и газопроводов;
• В устроенном центральном электроснабжении;
• В системах водоснабжения и водоотведения;
• Системе отопления.

На магистральных нефте- и газопроводах эта конструкция применяется во время проведения профилактических и ремонтных работ, также при авариях. В центральных линиях электроснабжения – при выходе из строя трансформатора, проведении ремонтных работ или обрыве линии проводов. В системах горячего и холодного водоснабжения они задействуются при внештатных ситуациях и авариях.

Зачастую, для устранения различного рода изъянов, отопительная система может нуждаться в серьезных доработках. Bypass предназначен для решения таких проблем. Он представляет собой перемычку в виде отрезка трубы, монтируемого между прямой и обратной проводкой радиатора отопления.

Это устройство широко применяется в системе отопления в случае:

• Наличия циркуляционного насоса;
• Для регулирования уровня температуры;
• Для экономии подачи теплоносителя.

Устанавливается это устройство в отопительных системных конструкциях, где имеется циркуляционный насос или котел, чтобы в случае надобности можно было провести ремонтные работы без остановки системы отопления. Может применяться в индивидуальной системе отопления для регулировки уровня температуры, за счет того, что в устройстве есть краны для распределения потоков воды и регулировки ими. Это устройство помогает регулировать уровень подаваемой обычной воды как частично, так и в полной мере, в зависимости от того, насколько перекрыта труба. За счет этого контролируется уровень нагрева каждой батареи отдельно.

Также это устройство выполняет роль прибора, помогающего экономит расход топлива, поступающего в отопительную систему, при этом поддерживая нужный температурный режим в нормальном состоянии.

Установка на насосе

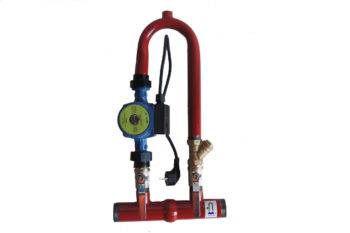

Байпас для циркуляционного насоса с шаровым краном

Для чего нужен байпас в системе отопления на участке, где установлен электрический насос? Точнее будет сказать, что насос устанавливается прямо на нем. Такое практикуется, когда в гравитационный контур, тот в котором циркуляция осуществляется самотеком, ставится электрический нагнетатель. Он увеличивает скорость потока и тем самым КПД контура становится выше. Это связано с тем, что при более высокой скорости теплоноситель доходит до крайнего радиатора с меньшими теплопотерями.

Вариантов установки байпаса для циркуляционного насоса два:

• на новый контур;
• на уже имеющийся контур.

Разницы в монтаже нет никакой

На что нужно обратить внимание, так это на наличие запорной арматуры на центральной магистрали между патрубками обвода. Это нужно для того чтобы теплоноситель проходил через байпас для циркуляционного насоса, а также чтобы не создавался обратный поток. Чтобы понять почему, рассмотрим поэтапно, как это работает:

Чтобы понять почему, рассмотрим поэтапно, как это работает:

• когда работает насос, то он придает теплоносителю ускорение;
• вода из обвода попадает в магистраль и начинает двигаться в обоих направлениях;
• в одну сторону (нужную) она уходит беспрепятственно, а во второй стороне наталкивается на обратный клапан;
• клапан закрывается и тем самым препятствует циркуляции в обоих направлениях.

То есть вода после насоса давит на тарелку клапана сильнее, чем до него, так как скорость теплоносителя за насосом будет выше. По задумке при отключении насоса теплоноситель перестает давить на обратный клапан и не перекрывает его. Это позволяет воде циркулировать самотеком по магистрали, не заходя в обвод.На практике байпас для отопления с обратным клапаном работает не так, как от него требуется.

Поэтому перед тем как установить байпас в систему отопления с обратным клапаном нужно понимать, что по факту, установка насоса на обводе не будет иметь никакого смысла. С таким успехом его можно было бы ставить прямо на магистраль, при этом сознательно отказаться от возможности использования контура обогрева автономно. Нужен ли байпас в системе отопления в таком случае? Получается что, нет.

Если же вместо обратного клапана поставить обыкновенный шаровый кран, то вы сами сможете управлять вектором циркуляции воды по контуру. Давайте рассмотрим, как сделать байпас в систему отопления, на котором будет установлен насос. В такой схеме он состоит из отдельных элементов:

• патрубки с резьбой, которые ввариваются в магистраль;
• шаровые краны – устанавливаются с обеих сторон;
• уголки;
• фильтр грубой очистки – ставиться перед насосом;
• две американки, благодаря которым насос можно снять для проверки или ремонта.

Если вы делаете байпас в системе отопления своими руками, важно соблюдать правильное расположение на нем насоса. Ось крыльчатки должна находиться горизонтально, а крышка клеммной коробки смотреть вверх. Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе

Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки

Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе. Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки.

Разновидности байпасов

Существует несколько разновидностей байпасов для использования в отопительных системах.

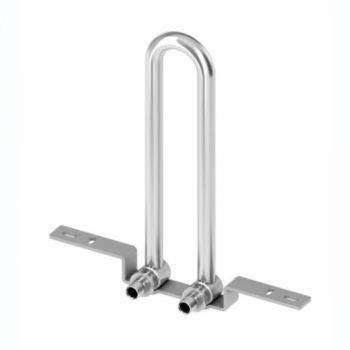

Нерегулируемый

Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.

Принцип действия

• Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
• При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.

Особенности

• При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
• При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
• Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).

Управляемый вручную: что это такое

Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.

Принцип действия

Трехходовой кран имеет три положения:

1. перекрывает обвод и направляет весь поток ТН в радиатор;
2. перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
3. открывает для ТН оба пути: к батарее и по обводу.

Особенности

• Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
• В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.

Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры

Автоматический, как работает с насосом

Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.

Принцип действия

Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.

При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.

При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.

Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.

Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.

Врезка радиаторов

Какими могут быть способы подключения радиаторов отопления к розливам и стоякам?

Название	Описание	Особенности
Боковое одностороннее	Подводки соединяются с верхним и нижним коллекторами с одной стороны отопительного прибора	При небольшом количестве секций обеспечивает максимальную теплоотдачу. При количестве секций свыше десяти дальний от подводок край радиатора будет остывать. В крайних секциях со временем скапливается ил
Снизу вниз	Подводки подключены к обеим пробкам нижнего коллектора	Теплоотдача прибора незначительно снижается за счет замедленной циркуляции через верхний коллектор. Радиатор не требует промывки: секции не заиливаются
Диагональное	Подводки подключены с верхней пробке с одной стороны радиатора и нижней – с другой стороны	Теплоотдача максимальна при любой длине радиатора. Заиливается низ секций со стороны глухой нижней пробки

Движение теплоносителя при разных схемах подключения.
