Как смастерить багажник на машину своими руками

Подготовка

Прежде чем приступить к работе, убедитесь, что вы имеете достаточно свободного времени для того, чтобы построить Экспедиционный багажник.

Также, освободите много свободного места, так как постройка установки требует немало пространства.

Для того, чтобы построить багажник вам понадобится:

• Сварочный аппарат.
• Болгарка.
• Металлические трубы с сечением.
• Крепежи.

Еще одним важным фактором является подбор материалов. Существует несколько материалов, из которых можно построить Экспедиционный багажник.

Вот несколько из них:

Алюминий. Он обладает небольшим весом. За счет этого уменьшается расход топлива, и снижается нагрузка на основные детали авто. При этом алюминиевая конструкция не сможет выдержать достаточно большого веса.

Сталь. Это высокопрочный металл, который обладает большим весом, нежели алюминий. Экспедиционный багажник из этого материала сможет защитить транспорт от сильных повреждений.

Чтобы придать модели легкости, можно использовать трубки из металлопрофиля для постройки Экспедиционного багажника.

Резка и сварка

Поперечины для рейлингов продаются в специализированных автомобильных магазинах.

Если не удается подобрать поперечины нужной длины, их будет необходимо обрезать. Комплект поперечин, как и боковин, состоит из двух изделий. Для распределения веса на 8 опорных точек лучше всего покупать два комплекта.

Поперечины крепятся к каркасу, состоящему из той же профилированной трубы и повторяющий периметр крыши конкретного автомобиля, при помощи сварки. Таким образом получается нижнее основание, которое должен иметь багажник на рейлинги своими руками (ВАЗ-2111 или любой другой модели).

После чего точно таким же образом выполняется верхняя площадка

Очень важно, чтобы обе конструкции в точности соответствовали друг другу по размерам. Скрепить две половинки багажника между собой целесообразнее всего при помощи все той же сварки

Важно сразу же после остывания металла зачистить сварные швы.

Экспедиционный багажник типа «корзина»

Технология изготовления экспедиционного багажника будет на порядок сложнее. В этом случае потребуется предварительно составить чертёж. Кроме того, не обойтись без сварочного аппарата и умения обращаться с металлом.

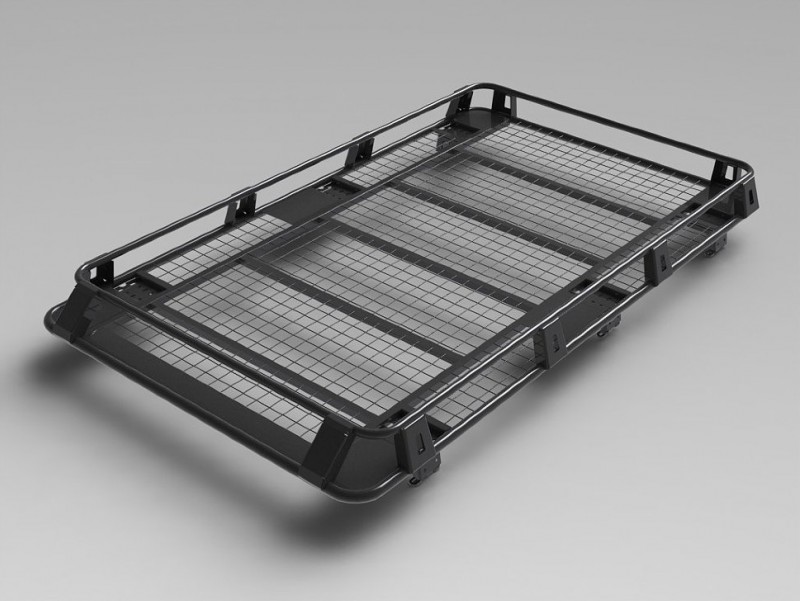

Сетчатое основание — практичное решение для экспедиционного багажника

Чертёж конструкции

Возьмём за образец самодельный багажник для Chevrolet Niva. Длина багажника составит 163 см, ширина — 123 см. Для изготовления экспедиционного багажника потребуется металлопрофиль 15Х15 (ок. 9 п. м.), 20Х20 (ок. 7 п. м.), 25Х25 (ок. 7 п. м.) и 30Х20 (ок. 6 п. м.).

Экспедиционный багажник на Ниву по этому чертежу вполне можно сделать самостоятельно

Последовательность действий мастера:

1. Начинаем изготовление багажника с основания: варим периметр. Продольные направляющие — из профиля 30Х20, поперечные перемычки — из профиля 20Х20.
2. Ввариваем в периметр несущие перемычки из профиля 30Х20. За них платформа будет крепиться к рейлингам.
3. Сокращаем расстояние между несущими перемычками, вваривая дополнительные поперечные из профиля 20Х20.
4. Изготавливаем дугу, которая будет расположена спереди в целях улучшения аэродинамики: от краёв профиля отмеряем по 5 см и вырезаем треугольный сектор, после чего загибаем профиль. Привариваем дугу с внешней стороны периметра.
5. Для повышения прочности конструкции скрепляем перемычки между собой отрезками профиля 15Х15. При желании перемычки, не являющиеся несущими, можно заменить металлической сеткой или листовой нержавеющей сталью.
6. Делаем бортики. Профиль режем на куски длиной 6–10 см и привариваем к основе. При желании их можно посадить на резьбу — тогда бортики и верхнюю часть багажника можно будет снимать.
7. Настал черёд верхней перекладины. По своим размерам она должна повторять нижнюю, однако боковые перекладины должны быть чуть короче, а стойки, соединяющие их с основой, располагаются под углом для улучшения аэродинамики.
8. Крепим багажник способом, аналогичным вышеописанному. Важный момент: для равномерного распределения веса экспедиционный багажник следует крепить на шесть точек.

В случае если у автомобиля нет рейлингов, придётся изготовить опоры самостоятельно из куска листового металла. Можно поставить на кронштейны, но для этого придётся сверлить кузов.

Экспедиционный багажник отличается повышенной по сравнению с обычным багажником функциональностью. Например, к нему можно прикрепить противотуманные фары — достаточно приварить кронштейн крепления фары к наклонному соединительному элементу спереди (см. пункт 7).

Кроме того, в экспедиционном багажнике удобно возить лопату. Зафиксировать её можно при помощи обычного крепления для труб.

Тонкости выбора

Выбирая багажник, тщательно изучаются виды и информация о грузоподъемности. Если у прицепа пружинистая подвеска в любом исполнении, которая облегчает манёвры по бугоркам и ямкам, то в случае с багажником на крыше автомобиля, с амортизирующей подвеской авто его разлучает та самая крыша. Она не имеет ярко-выраженных свойств нивелировать колебания и принимать на себя векторные удары массы груза. Но кузов с межоконными стойками – это демпфер между дорогой и дополнительным закреплённым высоко центром тяжести. Поэтому крепят багажник как можно ниже к крыше, важен даже один сантиметр.

Конструкция багажника

Золотое правило: если у автомобиля пара рейлингов на крыше, то подбираются соответствующие поперечины. Размеры должны соответствовать расстояние между рейлингами

Это крайне важно для равномерного распределения, где большая часть веса приходится на ключевые крепежные элементы

При отсутствии элементов с помощью набора крепежей устанавливается соединение багажника и верхней части автомобиля. Составных частей базового багажника мало:

• Продольные дуги.

• Поперечные перекладины.

Стойки опоры, которые состоят из:

• Кронштейнов.
• Уголков.
• Пластиковых площадок.
• Болтов, гаек и шайб.

На практике автомобильные багажники в своём виде различные. Материал исполнения и механические свойства креплений совместно с показателями крыши машины определяют конструкцию и будущее назначение устройства.

Простой подбор багажника

При покупке автобагажника на крышу машины стоит уточнить:

• Марку транспортного средства.
• Тип крыши и кузова.
• Год выпуска машины.

Эти параметры помогут не допустить ошибок при покупке. Далее следуют тонкости

Важно знать, из чего сделаны опоры багажника и установочные стержни на крыше. Их изготавливают из стали и алюминия

При небольшом периоде использования багажника останавливаются на крепежных элементах из стали. При длительном использовании они приходят в негодность и ухудшают аэродинамические свойства.

Преимущество багажников из алюминия:

• Антикоррозийное покрытие. С ним срок эксплуатации увеличивается в разы, следовательно, автовладелец экономит деньги.
• Улучшенная аэродинамика. Чем меньше сопротивление воздуха, тем больше топлива экономит автомобиль.
• Алюминиевая корзина легче. Монтаж и демонтаж происходят быстро.

• Важным параметром является размер конструкции. Лучше использовать автобагажник с регулировками.

Способы крепежа багажника

Рассмотрим способы крепежа автобагажника к крыше:

• Штатный. При покупке автомобиля в комплекте уже идут крепежные элементы багажника. А отверстия монтажа спрятаны за дверной уплотнитель. Этот вариант удобен и позволяет не тратить силы на поиск необходимых приспособлений. Чтобы стойки крепко держались, в наборе используют специальные болты.

• Универсальный. Ещё называют дверной. Устанавливается с помощью универсального крепежа, фиксирующейся в области контррельефа кузова, повторяющего изгиб двери. Этот вариант затратный в установке и занимает время. Подобрать точную модель универсального багажника может только специалист.

• Использование рейлингов. У большого количества транспортных средств есть рейлинги. Это приспособления, идущие параллельно вдоль крыши с двух сторон, выполненные из пластика или металла. С помощью них даже самостоятельная установка автобагажника происходит намного проще. Иногда рейлинги оборудуются местами крепления для облегчения процесса установки.

Важные моменты

Даже после вышеизложенной информации экономный водитель скажет: «И что? Специальный багажник дорогой, бокс – маломер, экспедиционный подавно не нужен. Буду собирать из разных комплектов». На сегодня существуют все багажники со всей комплектацией, но если у такого автовладельца получится собрать подходящие детали по отдельности, раза с пятого, то он передаст свой опыт коллегам по гаражу:

• Поперечины и рейлинги подбираются путём замера крыши.
• Простые опоры изготавливаются из дешевого пластика. Поэтому они подвержены разрушению, так как не переносят и жару и холод.
• Практичней стойки из алюминия, стали или ABS-пластика. Они прослужат намного дольше, не теряя своих свойств.
• Чем больше объем автобагажника, тем больше вещей он вмещает.

Удобно иметь крупный автобагажник и не задумываться о том, сколько места в нем осталось, но:

• Придется доплатить за объем.
• Увеличиться расход топлива.
• Конструкция будет иметь ухудшенные аэродинамические свойства.

Любая модель имеет допустимую нагрузку. При покупке неправильно подобранный автобагажник приведет к ухудшению управления автомобилем и быстрому износу конструкции. Крыша машины также обладает допустимой грузоподъёмностью.

Как правильно транспортировать лодку сверху авто

Подготавливают плавательное средство к перевозке тщательно. Ненадежно закрепленный груз на дороге становится источником угрозы для жизни других людей.

Плавсредство укладывают на крышу так, чтобы повысилась его обтекаемость, а сила сопротивления воздуха уменьшилась. Это поможет сэкономить топливо, исключить потерю управляемости автомобилем, если вдруг груз начнет болтать из стороны в сторону. Многие кладут лодку кверху дном, чтобы поток воздуха при езде прижимал ее к крыше. Но в таком случае повышается сила сопротивления и увеличивается расход топлива.

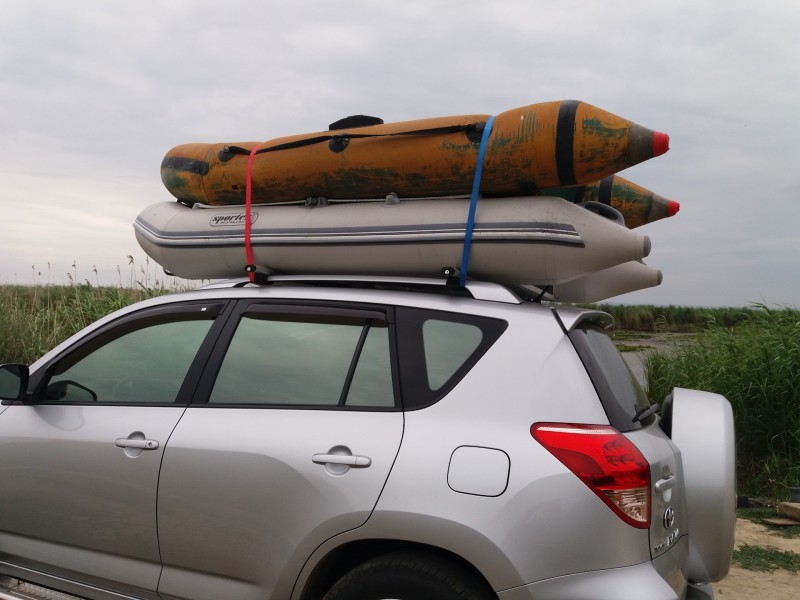

Лодка на багажнике автомобиля

Погрузка лодки на багажник автомобиля своими руками осуществляется с небольшим сдвигом вперед. Так между ней и лобовым стеклом создается небольшой зазор, а поток встречного воздуха при езде пройдет вдоль крыши под грузом, не создавая сильного сопротивления. Иначе ветер будет приподнимать плавсредство и может его сорвать.

Лодку полностью обертывают материалом для исключения трения. Закрепляют к рейлингам и ложементам стяжными ремнями. Транспортируют груз на скорости не более 60 км/ч.

Отсутствие в машине конструкции, предназначенной для транспортировки крупногабаритных плавательных средств – еще не повод отказываться от любимой рыбалки. Смастерить самостоятельно верхний багажник вполне под силу любому домашнему умельцу.

Плюсы и минусы экспедиционных багажников

Если вы всё ещё не уверены, нужен ли вам багажник в подобном месте, ознакомьтесь с преимуществами и недостатками этой детали. Положительные стороны экспедиционного багажника довольно очевидны:

• он позволяет перевозить больше вещей;
• защищает крышу и её лакокрасочное покрытие от внешних повреждений сверху;
• появляется возможность перевозить крупногабаритные предметы;
• при надёжной фиксации груз не упадёт;
• перевозимые предметы не загораживают обзор водителю;
• освобождается место в салоне автомобиля;
• для некоторых конструкций кузова появляется возможность увеличить объём салона за счёт опустевшего багажного отделения;
• можно установить газобаллонное оборудование в освободившийся штатный багажник;
• такую деталь несложно сделать своими руками

К сожалению, есть у такого багажника и отрицательные качества:

• вес перевозимых предметов ограничен грузоподъёмностью автомобиля;
• расход топлива увеличивается на 2 л на каждую тысячу километров при пустом установленном багажнике;
• придётся прикладывать определённые физические усилия, поднимая груз на высоту машины;
• при избыточном наполнении багажника или плохой фиксации можно потерять часть вещей;
• неправильно закреплённые конструкции гремят и мешают водителю;
• аэродинамика автомобиля снижается, за счёт чего уменьшаются возможности при разгоне и манёврах;
• машина становится менее устойчивой к боковому ветру;
• высота автомобиля увеличивается, а значит, следует быть внимательнее при проезде через тоннели или под низкими арками.

Необходимость установки экспедиционного багажника напрямую зависит от особенностей эксплуатации автомобиля.
Если вы часто путешествуете, любите кататься с семьёй и друзьями на велосипедах или занимаетесь дачными работами, то подобный элемент автомобиля будет для вас незаменим. Во всех остальных случаях иметь подобный багажник тоже не будет лишним, к тому же его всегда можно демонтировать и оставить в гараже, а при необходимости установить обратно.

Инструменты и материалы для экспедиционного багажника

Для выполнения работ на всех моделях Нивы набор инструментов одинаковый:

• струбцина – зажим для фиксации деталей;
• сварочный аппарат;
• электроды: 2 мм — 1 кг, 3мм — 2,5 кг;
• электродрель;
• шлифмашинка (УШМ);
• гаечный ключ – используется, чтобы прикрепить багажную систему к крыше;
• шлифовальные и отрезные круги.

Для проведения работ заранее подготавливают материалы – металлопрокат соответствующих размеров. Потребуется профиль стальной 2×2 – 5 метров, сетка арматурная сечением 5 мм. Понадобятся две рамки – верхняя и нижняя, каждая размером 1700×1300 миллиметров. Другой вариант – купить по 4 прутка для самостоятельного изготовления каждой рамы.

Если на крыше нет рейлингов, нужно купить три штуки. Также необходимы стальные трубы с круглым сечением:

• ¾ — 24 метра;
• 4 штуки по 1,3 м;
• 4 шт по 1,45 м.

Можно использовать и квадратные трубы диаметром 20 мм вместо круглых. Здесь выбор зависит от предпочтений владельца авто. Если нет возможности приобрести заготовки диаметра 20 мм пригодны и 25-миллиметровые.

Формы и диаметры труб, в целом, зависят от предпочтений владельца. Главное, чтобы они не были очень тонкими

Для обработки металла и придания ему презентабельного вида необходимо купить преобразователь ржавчины. Также потребуется грунтовка и матовая краска черного оттенка. Если планируется соорудить крепеж для запасного колеса, дополнительно покупают гайку и шпильку. Для закрепления лопаты или домкрата приобретают металлические крюки.

Из чего лучше сделать багажник: алюминий или сталь?

Рекомендуется использовать сталь или алюминий

Важно учесть, что экспедиционные багажники чаще применяют для перевозки крупногабаритных предметов, например, досок или столбов для забора. Эти вещи имеют немалый вес, так что конструкция должна выдержать нагрузку

Легкий алюминий не будет создавать высокую нагрузку на кузов и сильно увеличивать потребление топлива. Единственный недостаток материала – он не выдерживает высокие нагрузки. Сталь используют для изготовления багажных систем с высокой грузоподъемностью. Она отличается большим весом и высокой прочностью. Если машина опрокинется, стальная конструкция сможет защитить крышку от повреждений.

Сталь станет идеальным материалом для креплений. Эти элементы должны быть выполнены из высокопрочного сплава, чтобы конструкция хорошо держалась. Иначе во время поездки по бездорожью или при заносах, можно потерять багажник на полном ходу.

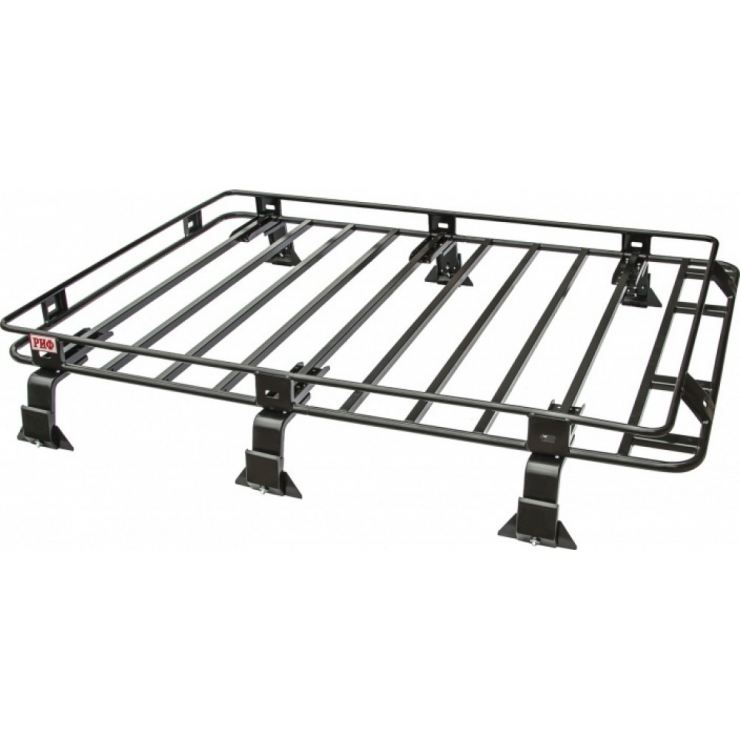

Пример крепежа багажника на рейлинги

Для самостоятельного изготовления лучше выбрать алюминий. Он не создает большую нагрузку на крышу и устойчив к образованию ржавчины. Необходимо подготовить трубы, из которых будет состоять каркас. Сечение не имеет значения, можно выбрать как квадратное, так и круглое.

Изначально экспедиционные багажники устанавливали, чтобы избежать повреждений автомобиля ветками деревьев. Конструкция, напоминающая корзину, способна защитить и лобовое стекло. В этом случае натягивают тросы, которые крепятся к багажнику и бамперу. Получается, что ветви отскакивают от тросов, и машина не повреждается. Поэтому для экстремальных вылазок на природу сталь подойдет.

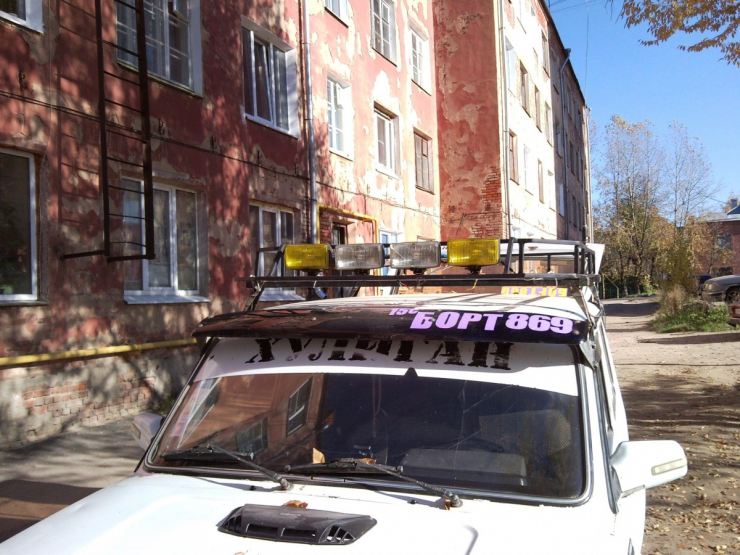

Натянутые тросы для защиты лобового стекла от веток по бокам

Многие решают использовать экспедиционный багажник из стали, чтобы перевозить емкости с горючим. Получается, что внутренний багажник свободен, а в салоне нет запаха бензина. Но стоит помнить, что канистры достаточно тяжелые. К ним прибавляется вес металлической корзины, в итоге центр тяжести смещается. Увеличивается парусность автомобиля, возрастает вероятность ДТП при маневрировании. Машина может просто перевернуться. Кроме того, такой способ перевозки горючих веществ априори понижает безопасность передвижения.

Легкий багажник из алюминия сильно не влияет на управляемость авто, но увеличивает лобовое сопротивление. На него можно положить не очень тяжелые грузы – рюкзаки, снаряжение, инструменты, запасное колесо. Получается, что у автомобилиста всегда под рукой нужные вещи, и нет необходимости думать, как их уместить.

Подготовка к работе

Если вас привлек вариант монтажа на крышу Нивы экспедиционного багажника, то вы наверняка часто перевозите какие-то грузы, являетесь поклонником активного отдыха, рыбалки или охоты.

Нива сама по себе машина, предназначенная для подобных целей. Часто используется как рабочая лошадка. Установив багажник экспедиционного типа, количество лошадиных сил не увеличится, а вот функциональность и практичность машины явно изменится в лучшую сторону.

Чтобы начать сборку, вам потребуется пройти через этап подготовки.

• Время и место. Для изготовления ЭБ вам понадобится место, где этим заниматься, и свободное время. Обидно, когда желание не совпадает с возможностями, и человеку банально не хватает времени, чтобы заниматься своей машиной самостоятельно. Потому взвесьте реально свои возможности.
• Чертеж. Не зная размеры автомобиля и параметры самой конструкции на багажник, начинать работу не имеет смысла. Есть множество примеров схем на фото, по которым реально сделать ЭБ конкретно под Ниву. Только убедитесь, о какой именно Ниве идет речь, чтобы не начать под отечественную Ниву собирать багажник, схема которого ориентирована на Шевроле.

Материалы. Официальные производители и просто народные умельцы обычно используют алюминий и алюминиевые сплавы. Поддерживаю такой вариант, поскольку эти металлы прочные, надежные, долговечные и одновременно легкие. При отличных параметрах прочности на крыше вашей машину не будет восседать тяжеловесная металлическая конструкция. Плюс алюминий не ржавеет, что является важным аргументом в его пользу.

В основном экспедиционные багажники делают путем сваривания труб. Их них же выполняют борта нужной высоты. На днище укладывают трубы с меньшим диаметром, а иногда армируют, то есть усиливают металлической сеткой. Тут уже ориентируйтесь на нагрузки, которые будут воздействовать на ваш самодельный ЭБ.

Цена на расходные материалы куда меньше, чем на готовые изделия. Наличие стандартного набора инструментов и сварочного аппарата вам помогут.

Пар из выхлопной трубы на прогретом двигателе: нормально это или опасно

Рубрика: Инструкции

Подготовка рамы

Сначала необходимо замерить крышу авто и определить места крепления конструкции. Далее делаем чертежи экспедиционного багажника на Ниву своими руками. При расчете параметров необходимо учесть и выносливость конструкции: какой вес она сможет выдерживать.

Далее следует отмерить по чертежу заготовки труб для рамы, отрезать и сварить их: у вас должны получиться два четырехугольных каркаса. При сварке «ловим» диагональ.
Привариваем на нижнюю рамку поперечные трубы, чтобы усилить конструкцию

Важно сфорировать закругленные края на передней и задней дугах для улучшения внешнего вида и повышения аэродинамических свойств.
Усиливаем уголки каркаса с помощью приваривания маленьких поперечных брусов.
Подготавливаем 14 вертикальных брусков размером 110 мм для сваривания нижней и верхней рамы. Как сварить экспедиционный багажник на Ниву? Соединяем нижнюю и верхнюю рамы вместе с помощью вертикальных брусов.
Далее подготавливаем куски профиля 2х2 и строительную сетку для укрепления конструкции

Сетку нужно брать размером 2х0,5 метра.
Когда конструкция будет собрана, необходимо обработать металл преобразователем ржавчины.
Далее зачищаем экспедиционный багажник на Ниву б у шлифмашинкой, накладываем грунтовку и красим.
После покраски устанавливаем на рейлинги и крепим болтами (примерно 8 мм длиной 70 мм).
Устанавливаем на багажник рабочее освещение, запаску, джек, лопату и иной апгрейд. Экспедиционный багажник на Ниву 2131 своими руками готов.

Расчет необходимого количества материала.

При проектировании необходимо учитывать наличие рейлингов на автомобиле и подогнать крепление под размеры автомобиля. Чтобы рассчитать точные параметры конструкции необходимо просчитать следующие параметры:

• длина, ширина и высота предполагаемой конструкции
• примерный вес рамы
• предполагаемый вес груза

После этого нужно переходить к чертежу предполагаемого изделия. В идеале нужно сделать примерно такой чертеж

Когда все расчеты закончены нужно приступать к работе. Для этого понадобятся следующие инструменты:

• сварка
• шлифовальная машинка/болгарка
• трубы с квадратным сечением 20мм
• крепеж.

Сварочные работы начинаются с изготовления каркаса, согласно чертежу. Для тех, кто занимается сваркой впервые лучше варить каркас прямоугольной формы, чтобы тщательно проварить все углы. Чтобы придать дополнительную прочность багажнику необходимо использовать ребра жесткости из профиля, располагаемые внутри рамы.

После того, как каркас собран нужно придать конструкции дополнительные аэродинамические свойства. Для этого к передней части приваривается трапециевидная конструкция. Угол наклона боковых частей должен быть равен 35-40 градусов. Чтобы согнуть профиль нужно нагреть его и при помощи болгарки пропилить треугольные вырезы, оставив перемычку длиной 5-7 миллиметров. После этого места сгиба провариваются, затем конструкция устанавливается на основную раму.

После этого на раму привариваются борта. Высота стоек должна быть не менее 7 сантиметров.

Чтобы оснастить багажник дополнительными световыми приборами можно приварить к корпусу шпильки, чтобы обеспечить более удобное крепление.

Как установить багажник на крышу автомобиля?

Большинство багажников можно с легкостью устанавливать самостоятельно и потом снимать после завершения путешествия с грузом. Монтаж не занимает больше 10-15 минут и проводится по прилагаемой к такому изделию инструкции.

На установку обычно влияет геометрия крыши машины. Если в ней предусмотрены штатные отверстия, то багажную конструкцию крепят к ним с помощью прилагаемых болтов и иных метизов.

При установке багажного закрытого бокса сначала следует провести монтаж поперечин, на которые потом крепится сам бокс. При его установке следует следить за тем, чтобы он стоял строго в центре основной конструкции параллельно поверхности земли. Вещи в нем во время перевозки должны быть зафиксированы при помощи специального органайзера или сумки с большим количеством отсеков.

При перевозке велосипедов и иных габаритных конструкций используются специальные или универсальные багажники с креплением на хомуты и зажимы. Спортивный инвентарь на них дополнительно крепят стропами, надежно фиксирующими их и не позволяющими смещаться во время движения машины.

Как сделать экспедиционный багажник на Ниву — пошаговая инструкция

Экспедиционный багажник представляет собой открытую площадку с бортами. Сюда кладут предметы, которые не боятся атмосферных осадков. Но при желании вещи можно закрыть тентом от дождя. Сооружение имеет рамную конструкцию, чаще всего устанавливается на крышу авто к рейлингам. Оно может использоваться для крупногабаритных грузов, не помещающихся в штатное багажное отделение.

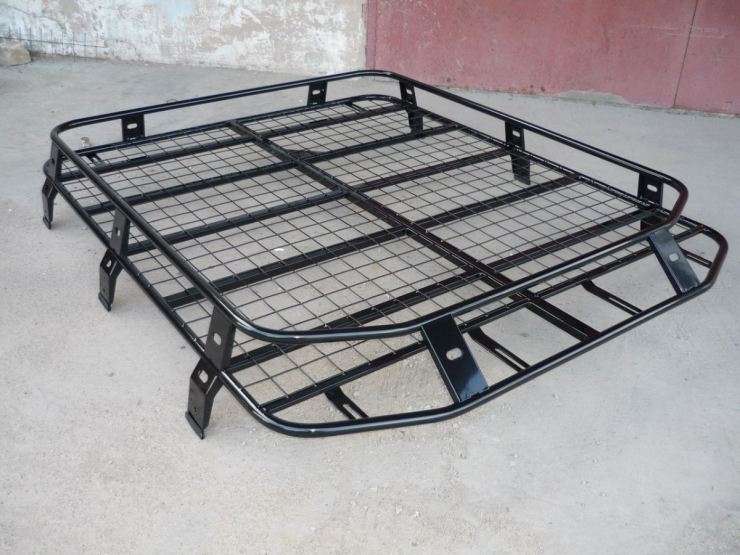

Пример самодельного экспедиционного багажника

Прежде чем приступить к тюнингу, необходимо составить чертеж конструкции

Важно определить размеры крыши и отметить расположение креплений на ней. При этом нужно учитывать, для какой Нивы будет изготавливаться данный элемент

Отечественные модели отличаются от тех, что собирают на заводе Шевроле. Внешние размеры багажника Нивы 2121 – 1700×1300 мм. Подходящие размеры деталей для данной модели:

• Трубы: с квадратным сечением — 2 мм 15×15; с прямоугольным — 2 мм 40×20.
• Арматурная сетка: 5 мм 200×100.
• Один уголок длиной 0,6 метра. Размеры: 25×25×3 мм.

Размеры деталей багажника Нива, мм
Рамы	верхняя	ширина	1973,5	передние подкосы	352,5	Материалы
длина	1213,5	труба с круглым или квадратным сечением диаметром 20 или 25 мм
нижняя	ширина	1973,5
длина	1213,5
Перекладины	10 шт для обеих рам	длина	114,7		уголок длиной 25×25×3 мм.
Ребра жесткости	3 шт для передней части верхней рамы	длина	199		уголок или металлический профиль
ширина	80
Стойки бортов	12 шт	длина	160		металлический профиль
ширина	60
Сетчатое днище	2-3 шт	по размеру рамы		сетка арматурная : 5 мм 200×100
Крепления для установки на рейлинги	6 шт			заводские с металлическими поперечинами 20×40 мм и резиновыми прокладками, либо изготовленные самостоятельно

Некоторые автомобилисты находят выход из ситуации и объединяют корзину с силовым каркасом машины. Но в результате ухудшается управляемость. Поэтому не стоит слишком сильно нагружать экспедиционный багажник.

Сначала разрезать трубу на 8 частей и сделать две одинаковые рамы, для придания аэродинамических свойств углы делают закругленными. К нижней рамке приварить 3 поперечные трубки.

Верхняя рама

Нижняя рама

На нижнюю раму приваривают трубы усиления уголков. При этом необходимо отшлифовать все швы.

Подготовить вертикальные трубки – 14 штук по 110 мм.

Теперь нужно между верхней и нижней рамками расположить 14 вертикальных трубок. Эти элементы необходимо приварить, чтобы получилась цельная конструкция: по 3 трубки вдоль приваренных поперечных труб нижней рамы и по 4 с перпендикулярных сторон.

Привариваются ребра перпендикулярно трубам на нижней раме.

Далее приваривается арматурная сетка поверх нижней рамы, также приваривается к трубкам, которые соединяют верхнюю и нижнюю раму.

На фото — преобразователь ржавчины Цинкарь. Стоимость: ~150 руб. за 0.5 литра

Далее нужно зачистить металлические поверхности при помощи специальной плоской насадки-щетки для УШМ.

Конструкцию покрыть грунтовкой и покрасить.

После того, как краска высохнет, багажник можно установить на рейлинги. В дальнейшем рекомендуется регулярно обновлять защитное покрытие, чтобы металл не покрывался коррозией. Приведенная выше последовательность выполнения работ актуальна для всех моделей Нивы. Автомобилисту нужно только соблюсти размеры деталей и следовать инструкции.

Багажник устанавливается на рейлинги

Какие плюсы

1. Возможность перевозить ношу весом около 110 кг, при этом, не травмируя гладкую крышу.
2. Ценовой диапазон значительно ниже по сравнению с тем же самым прицепом.
3. Груз надежно закреплен, поэтому бояться за него не стоит.
4. Можно придумать множество других приспособлений.
5. Какой бы не была ноша, она не будет мешать смотреть на дорогу при передвижении.

Несколько лет назад выбор был небольшим, выпускались универсальные багажники, которые подходили к любой марке автомобиля, как к седанам, так и внедорожникам, и крепились при помощи водостока. Сейчас технологии ушли вперед, следовательно, выбор стал более разнообразен и широк. Можно выбрать зарубежного производителя, если вы больше доверяете Западу, а можно попробовать поработать с отечественным производством.

Дополнительный отсек для перевозки вещей может быть индивидуальный или подходящий для всех машин.
