Всё о ремонте и замене расширительного бачка в автомобиле

Расчет расширительного бака по формуле

Если вы не хотите вдаваться в тонкости, можно установить бачок емкостью 10% от всего объема теплоносителя. Но иногда лучше рассчитать все точно. При оборудовании большой системы отопления можно будет существенно сэкономить.

Чтобы рассчитать необходимый объем расширительного бака, нужно знать следующее:

• Минимальную температуру теплоносителя;
• Максимальную температуру теплоносителя;
• Объем системы отопления;
• Процент этиленгликоля или пропиленгликоля в теплоносителе.

Важно!Если вы собираетесь отапливать дом или дачу, в которых живете не постоянно, будьте внимательны с подбором типа теплоносителя. У них разная температура замерзания и коэффициент расширения

Для расчета объема расширительного бака вам нужно воспользоваться формулой:

V = V1 x (Q – Q1)

В этой формуле:

• Q1 – коэффициент расширения при минимальной температуре (см. таблицы ниже);
• Q – коэффициент расширения при минимальной температуре (см. таблицы ниже);
• V1 – объем теплоносителя в системе отопления в литрах;
• V – объем расширительного бака в литрах.

Если в источнике тепла уже установлен расширительный бачок, то его нужно учесть. Для этого отнимите от полученного значения «V» емкость встроенного. Полученное число и есть необходимый объем вашего расширительного бака.

Важно!Если у вас система отопления с принудительной циркуляцией, минимальная общая емкость расширительного бака – 15 литров

Коэффициент теплового расширения раствора этиленгликоля

t, °С	10%	20%	30%	40%	50%	60%	70%	80%	90%	100%
	0.00013	0.0032	0.0064	0.0096	0.0128	0.016	0.0192	0.0224	0.0256	0.0288
10	0.00027	0.0034	0.0066	0.0098	0.013	0.0162	0.0194	0.0226	0.0258	0.029
20	0.00177	0.0048	0.008	0.0112	0.0144	0.0176	0.0208	0.024	0.0272	0.0304
30	0.00435	0.0074	0.0106	0.0138	0.017	0.0202	0.0234	0.0266	0.0298	0.033
40	0.0078	0.0109	0.0141	0.0173	0.0205	0.0237	0.0269	0.0301	0.0333	0.0365
50	0.0121	0.0151	0.0183	0.0215	0.0247	0.0279	0.0311	0.0343	0.0375	0.0407
60	0.0171	0.0201	0.0232	0.0263	0.0294	0.0325	0.0356	0.0387	0.0418	0.0449
70	0.0227	0.0258	0.0288	0.0318	0.0348	0.0378	0.0408	0.0438	0.0468	0.0498
80	0.029	0.032	0.0349	0.0378	0.0407	0.0436	0.0465	0.0494	0.0533	0.0552
90	0.0359	0.0389	0.0417	0.0445	0.0473	0.0501	0.053	0.0557	0.0584	0.0613
100	0.0434	0.0465	0.0491	0.0517	0.0543	0.0569	0.0595	0.0621	0.0647	0.0673

Коэффициент объемного расширения пропиленгликоля

t, °С	0%	10%	20%	30%	40%	50%	60%	70%	80%	90%	100%
	0.00013	0.00014	0.00015	0.00015	0.00017	0.000175	0.000185	0.00019	0.0002	0.00021	0.00023
10	0.00027	0.00029	0.00031	0.00032	0.00035	0.00036	0.00038	0.0004	0.00042	0.00044	0.00047
20	0.00177	0.0019	0.00203	0.00208	0.0023	0.00239	0.00252	0.00262	0.00275	0.00288	0.0031
30	0.00435	0.00467	0.005	0.00511	0.00565	0.00587	0.0062	0.00644	0.00676	0.00707	0.00761
40	0.00782	0.0084	0.00899	0.00919	0.01017	0.01056	0.01114	0.01157	0.01216	0.0127	0.01368
50	0.0121	0.013	0.01391	0.01421	0.01573	0.01633	0.01724	0.0179	0.01881	0.01966	0.02117
60	0.0171	0.01838	0.01966	0.02009	0.02223	0.02308	0.02437	0.0253	0.02659	0.02779	0.02992
70	0.0227	0.0244	0.0261	0.02667	0.02951	0.03064	0.03235	0.0336	0.0353	0.03689	0.03972
80	0.029	0.03117	0.03335	0.03407	0.0377	0.03915	0.04132	0.04292	0.04509	0.04712	0.05075
90	0.0359	0.03859	0.04128	0.04218	0.04667	0.04846	0.05116	0.05313	0.05582	0.05834	0.06282
100	0.0434	0.04665	0.04991	0.05099	0.05642	0.05859	0.06184	0.06423	0.06749	0.07052	0.07595

Для того чтобы определить количества теплоносителя в системе отопления, вам нужно учесть объем:

• Подключенных приборов (радиаторы. магистраль теплого пола и т.д.);
• Труб;
• Коллектора (гребенки);
• Источника тепла (например, сколько теплоносителя находится в змеевике бойлера или котла).

Вычислить объем труб можно по формуле:

V = L x 0,0785 x D x D

В этой формуле:

• L – длина трубы отопления;
• D – диаметр в см;
• V – объем теплоносителя в трубе в литрах.

Объем теплоносителя в батареях вы можете посмотреть в спецификации или инструкции к ним. Если таковых нет, количество теплоносителя вы можете узнать в публикации статью «Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом».

Основные поломки расширительного бачка

Наиболее частыми поломками бачка охлаждающей жидкости являются:

• трещины (появляются с течением времени в результате деполимеризации пластика, из которого изготовлен корпус);
• протирания (возникают из-за плохой фиксации бачка, приводящей к его периодическим касаниям о корпус машины и истиранию пластиковой стенки);
• разрушение резьбы на горловине (может происходить как от старости, в результате деполимеризации, так и от неаккуратного обращения);
• поломка пробки бачка или ее заклинивание (чаще всего возникает на давно эксплуатируемых бачках).

Таким образом, практически все поломки так или иначе связаны с разрушением пластика и нарушением целостности бачка или его пробки.

Как выбрать

Определиться с типом расширительного бачка на отопление нужно еще при планировании системы отопления. В этот же момент необходимо выбрать требуемый объем. Но обычно, выбор размера аппарата откладывается до того, как вся отопительная система уже смонтирована и объем известен

При выборе объема расширительного резервуара закрытого типа нужно принять во внимание некоторые тонкости:

• Выбирая, нужно смотреть на размещение крепежных элементов, форму емкости, а также диаметр резьбовых соединений.
• Объем бака необходимо определять, ориентируясь на температурное расширение жидкости в контуре отопления.
• Перед покупкой желательно детально просмотреть инструкцию по монтажу и эксплуатации оборудования, что поможет избежать возможных ошибок при покупке.
• Кроме того, при выборе стоит обратить на марку модели, ее производителя.

Расчет объема резервуара

Расчет необходимого объема емкости осуществляется по формуле. Произведя самостоятельные расчеты, можно обойтись без привлечения помощи специалистов и определиться с необходимым объемом.

Одна из простых формул для расчета объема является следующая:

Vn = (Ve + Vv) × ((Pe+1)/(Pe-Po))

Где:

Vn — это требуемый параметр емкости бака

Ve — это получающийся при тепловозом разрешении объем. Для проведения расчетов количество жидкости в литрах необходимо произвести умножение на температурный коэффициент. При заливке, как теплоносителя, антифриза для 10 и 20 процентного изменения необходимо 4%*1,1 и 4%*1,2.Изменение будет находиться в зависимости от части в объеме.

Vv — это объем жидкости в расширительном бачке, образовавшийся благодаря давлению. Также этот параметр называется водяным затором.

Pe — давление, установившееся благодаря действию предохранительного клапана. Если в документах на оборудование не установлены другие значения, то они равны: для менее 5 атм. от номинала вычитается 0,5 атм.; для более 5 атм. определяется произведением данного параметра на коэффициент 0,9.

Po — статическое давление в отопительном контуре. Показатели здесь одинаковы (водяной столб на 10 м.= 1 атм).

Есть много сервисов, где расчет нужной вместимости емкости можно произвести онлайн.

Профилактика проблем

Для того чтобы предотвратить поломки, нужно правильно осуществлять эксплуатацию системы охлаждения. Правильные профилактические меры могут уберечь автомобиль от ремонта. Если вы хотите, чтобы уровень антифриза не поднимался, нужно:

• Использовать только хорошую проверенную охлаждающую жидкость, лучше всего той же фирмы, что и сам автомобиль.
• Не смешивать несколько ОЖ, отличающихся по классу и виду.
• Следить за уровнем антифриза в бачке и время от времени измерять его.
• Во время замены жидкости промывать бачок чистой водой.

Если вы уже заметили повышение уровня охлаждающей жидкости, лучше всего сразу же обратиться в автосервис для более точной диагностики проблем и ремонта. Это поможет избежать аварии и более серьезных поломок.

Что можно доливать и в каком количестве

Есть несколько видов антифриза. Смешивать их между собой нельзя, а доливать нужно строго по меткам. Среди автолюбителей бытует мнение, что некоторые виды охладителей совместимы между собой по химическому составу, но рисковать и смешивать их, всё же, не стоит. Во избежание неприятных ситуаций и поломок машины пользуйтесь одним видом жидкости и покупайте её у проверенных производителей.

При доливании любой воды (обычной или дистиллированной) тосол может замёрзнуть зимой. При отсутствии свежей порции антифриза доливайте воду только в тёплое время года. Никогда не разбавляйте охладитель другими химическими составами. В крайнем случае, используйте обычную воду, но не злоупотребляйте этим.

Отсутствие тосола в бачке может застать водителя врасплох перед зимними холодами. Чтобы этого не произошло, перед зимним сезоном полностью смените охладитель и залейте новый.

Контролю за состоянием охлаждающей жидкости надо уделять время, иначе это может быть чревато плохими последствиями для автомобиля. При своевременной проверке уровня тосола двигатель будет работать как следует, а машина прослужит вам в течение многих лет.

Источник

Как рассчитать объем?

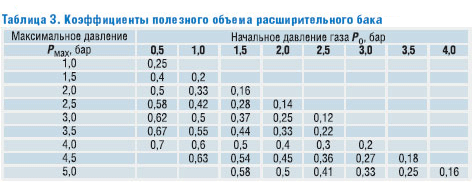

Коэффициенты полезного объема

При самостоятельном монтаже автономной отопительной системы особое внимание следует уделить расчеты объема бака. Если он будет выбран неправильно по этому показателю, в системе отопления может возникать избыточное давление, которое будет подвергать износу все ее элементы вплоть до появления течи. Рассчитать объем можно по формуле:

Рассчитать объем можно по формуле:

V =( E x C /( 1 – Рmin / Pmax) / Кзап;

В этой формуле используются следующие обозначения:

1. С – обозначение общего объема автономной отопительной системы. Это обозначение включает в себя показатель объема котла и его бака при наличии, радиаторов и труб и так далее.
2. Е – коэффициент, который характеризует расширяемость теплоносителя. Она зависит от следующих показателей: типа жидкости в системе и максимально допустимая температура, до которой она может быть нагрета. Этот показатель берут из справочника.
3. Рmin – изначальное давление в расширительном бочке, указывается в атмосферах.
4. Pmax – максимально допустимый показатель давления, допустимый в расширительной емкости. При его превышении, как правило, срабатывает предохранительный клапан. Этот показатель также измеряется в атмосферах.
5. Кзап – показатель, обозначающий максимальный коэффициент заполнения емкости в зависимости его объема. Измеряется в процентном соотношении.

При сборке готовой отопительной системы, расширительный бак также подобран с учетом протяженности трубопровода. Если его протяженность будет увеличена, следует учитывать, что общий объем отопительной системы также повышается, а это влияет на показатель нужного объема бака.

Ремонтировать или заменять?

Если в баке не герметично закрывается крышка или неисправен поплавок уровня жидкости – смело приступайте к ремонту. Иначе потребуется устанавливать новый бачок.

Приобретайте для установки только оригинальные детали и расходный материал. Они служат дольше, да и легче обслуживаются.

Этапы замены, что для этого потребуется.

Для того, чтобы заменить расширительный бачок ОЖ, понадобится привычный набор инструментов. Это:

• плоскогубцы;
• отвертки;
• напильник;
• ключи различного размера;

Помимо этого, вам нужна будет наждачная бумага, для полировки отверстий бачка. Жесткость не особо важна, но учтите, что очень мелкой бумагой вы будете орудовать дольше, а очень крупной рискуете повредить бак.

Важно помнить, что крепление бачка должно производиться только согласно инструкции!

Если автомобиль недавно был на ходу, дождитесь его остывания. Освободите радиатор от крышки, чтобы упало давление в системе. Пока автомобиль остывает, можно заняться обработкой нового бачка.

Возьмите напильник, подойдет и крупнозернистая наждачная бумага. Обработайте бак, сняв с него заусенцы. Вам необходимо добиться абсолютно гладкой, ровной поверхности.

Возвращаясь к старому баку внутри автомобиля: вам необходимо его снять. Для этого необходимо подобрать ключ подходящего размера. Снимите две гайки. Слейте ОЖ из бака. Следующий этап – снятие неисправного бака и замена его новым. Открутите шланг для вывода испаряющейся жидкости и закрепите его на новом баке. Проверьте патрубки на целостность, подсоедините их к установленному баку.

Осторожно закрутите механизм. Помните, что хомуты лучше затягивать вблизи широкого конца патрубка. Если есть необходимость, добавьте антифриз

Установив бачок, попробуйте завести автомобиль, дождитесь нагрева до необходимой температуры и на радиаторе заработает вентилятор. Крышка бачка в этом случае производит регулировку давления

Если есть необходимость, добавьте антифриз. Установив бачок, попробуйте завести автомобиль, дождитесь нагрева до необходимой температуры и на радиаторе заработает вентилятор. Крышка бачка в этом случае производит регулировку давления.

Если система работает исправно, но датчик на приборной панели показывает низкий уровень, причина поломки в электронном датчике. Его нужно купить отдельно. Для того, чтобы заменить датчик отсоедините с крышки фишку, выкрутите датчик, вставьте новый, закрутите фишку и поставьте крышку обратно.

← Предыдущий материал

Следующий материал →

Чем отличаются гидробаки для водяных систем отопления от устройств для водоснабжения

1. Назначение.

Расширительные баки отопительных систем компенсируют тепловое расширение циркулирующего элемента.

Функции гидроаккумуляторов — накопление резервного объёма воды для обеспечения напора во время отключения насоса и защита системы от гидроударов.

1. Конструкция.

В полости расширительного бака горячая жидкость либо соприкасается со стенками устройства (мембранный и открытый тип), либо контактирует только с эластичной мембраной (баллонный тип). Для гидроаккумуляторов водоснабжения первый вариант исключён.

1. Материал перегородки.

В отопительных сетях нагружение диафрагмы происходит медленно, поэтому ключевое требование — термостойкость. Для гидробаков водоснабжения используется мембрана из пищевой резины, устойчивая к частым и быстрым растяжениям.

Расширительные баки в различных системах отопления

В любом здании, будь оно административным или жилым, система отопления может быть представлена одним из следующих вариантов: централизованная, автономная открытого/закрытого типа.

Рассмотрим детальнее особенности конструкции расширительного бачка для наиболее распространенных систем, а также выполняемые им функции.

Централизованная система. Расширительный бак – герметичная емкость, наверху которой расположен вентиль, предназначенный для выпускания лишнего воздуха.

Бак монтируется в самой высокой точке верхнего разлива отопительной системы. Во время ее эксплуатации воздух стремится именно туда, вытесняемый источником тепла, движущимся вниз. Запуск системы осуществляется в подвале путем открытия задвижки контуров и стравливания воздуха из бака.

Автономная система открытого типа. В данной системе все устроено достаточно просто. Расширительный бак – негерметичная конструкция, закрываемая крышкой, чтобы внутрь не попала пыль и т.д. Движение теплоносителя по открытой системе отопления возможно благодаря конвекции. При этом источник тепла вступает в контакт с воздухом непосредственно в расширительном бачке, который, в свою очередь, выполняет 2 функции: компенсирует расширение теплоносителя и одновременно является высшей точкой контура, в которую поступает стравленный воздух.

Автономная система закрытого типа. В такой системе бачок представлен емкостью, разделенной на две части специальной резиновой мембраной. В одной части бака находится воздух. В другой – жидкость из системы. Такая конструкция предотвращает накопление в системе отопления воздуха (обогащенного кислородом), разрушающего трубы и радиаторы.

Теплоноситель циркулирует по отопительной системе под действием циркуляционного насоса. Контур отопления в данном случае не имеет никакого контакта с окружающей средой, а бак – всего лишь емкость с резервным объемом, благодаря которому теплоноситель в состоянии расширяться в процессе эксплуатации отопительной системы.

Порядок и условия монтажа бака

Мембранный гидроаккумулятор можно установить самостоятельно, без привлечения специалиста. Список требований к монтажу прибора выглядит следующим образом:

• устройство запрещается ставить в местах с минусовой температурой;
• бак-расширитель можно установить в любой точке отопительной системы до ее разветвления;
• крепление должно быть максимально надежным, поскольку наполненный резервуар становится очень тяжелым;
• соединения должны быть герметичными, при этом герметики использовать нельзя, поскольку из-за них между корпусом бака и мембраной ухудшится трение;
• не следует устанавливать резервуар на выходной трубе в непосредственной близости от отопительного котла.

Если емкость гидроаккумулятора имеет объем от 30 л и выше, ее запрещено прикреплять к несущим конструкциям. Чаще всего такие баки оборудованы специальными ножками, которые предусматривают их установку непосредственно на пол. При монтаже следует соблюдать следующие условия:

• патрубок должен иметь окружность в три четверти (дюйма); соответственно, в обратном трубопроводе должен присутствовать аналогичный резьбовой канал;
• любая внешняя нагрузка на бак должна быть исключена;
• следует использовать паронитовые прокладки, которые устойчивы к высоким температурам или давлению;
• чтобы регулировать или поддерживать нужное давление в газовом отсеке, бак-расширитель должен быть оснащен воздушным клапаном.

При установке гидроаккумулятора нельзя допускать грубых ошибок, иначе оборудование не будет нормально функционировать. Наиболее распространенной ошибкой является неправильно высчитанное предельное давление (которое составляет около 90% от критического) в газовом отсеке. Подобный просчет приводит к тому, что мембрана не расширяется и не пропускает излишки теплоносителя в резервуар. Итогом станет прорыв трубы и отказ системы отопления. От подобного развития событий страхует установленный на гидроаккумулятор качественный манометр. Если после проведения расчетов окажется, что объема имеющегося бака недостаточно, потребуется приобрести дополнительную небольшую емкость.

Расширительный бак в системе отопления очень важен, поскольку именно от него зависит, насколько корректно будет работать система. Устанавливать его несложно, но необходимо осуществить весь процесс максимально тщательно, так как даже небольшая оплошность может спровоцировать аварийную ситуацию. В закрытой отопительной системе на мембрану постоянно действует высокое давление, на протяжении всего отопительного сезона это устройство испытывает серьезные нагрузки. Поэтому не реже чем раз в 2 года следует проверять ее состояние и при необходимости производить замену этой детали и/или самого бака-расширителя.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Статьи по теме

Течет бачок антифриза: поиск неисправности и пути устранения

Стук при повороте руля: основные причины неисправности

Сломалась рулевая рейка: причины и дальнейшие действия

Жидкая резина для автомобиля: преимущества и особенности использования

Стук в рулевой рейке: ищем причину, разбираемся с последствиями

Как поменять моторчик дворников: простые советы опытных автовладельцев

Как убрать стук рейки и продлить срок ее службы

Стук рулевой тяги: причины, диагностика, замена

Рулевой люфт автомобиля: особенности диагностики и ремонта

Шумы под капотом: что делать, если они появились

Как осуществить ремонт рулевой рейки БМВ

Медсправка на права-2020: стоимость, врачи, проблемы

Сколько хранится моторное масло: разбираемся в сроках и условиях хранения.

Замена ролика приводного ремня: он тоже не вечный

Штраф за просроченные права: что делать и как избежать

Давление в бачке

В некоторых котлах (обычно в газовых) в паспорте указано, какое давление необходимо выставить на расширителе. Если же такой записи нет, для нормальной работы системы давление в баке должно быть на 0,2-0,3 атм ниже, чем рабочее.

Система отопления невысокого частного дома обычно работает при 1,5-1,8 атм. Соответственно, в баке должно быть 1,2-1,6 атм. Измеряется давление обычным манометром, который подключается к ниппелю, который расположен в верхней части емкости. Ниппель спрятан под пластиковой крышкой, ее откручиваете, получаете доступ к золотнику. Через него можно также стравить излишки давления. Принцип работы такой же как у автомобильного золотника — чем то тонким отгибаете пластину, стравливая воздух до необходимых показателей.

Где располагается ниппель для подкачки

Также можно давление в расширительном баке увеличить. Для этого нужен будет автомобильный насос с манометром. Его подключаете к ниппелю, накачиваете до необходимых показаний.

Все вышеописанные процедуры проводятся на баке отсоединенном от системы. Если он уже установлен, снимать его не надо. Проверить давление в расширительном баке системы отопления можно на месте. Только будьте внимательны! Проверять и корректировать давление в расширительном баке для отопления надо при неработающей системе и слитом из котла теплоносителе

Для точности измерений и настройки бака важно чтобы на котле давление было нулевое. Потому воду спускаем тщательно

После чего подключаем насос с манометром и корректируем параметры.

Клапанная крышка и датчики расширительного бачка

Клапанные крышки расширительных бачков представляют собой составной механизм из нескольких пластин, пружин, запорных и соединительных деталей. Конструкционные особенности клапанных крышек могут отличаться, в зависимости от марки и модели транспортного средства. Несмотря на все модельные отличия, устройство любой клапанной предельно простое, а разобраться в нем по силам даже ребенку.

Клапанная крышка выполняет функцию сброса избыточного давления для защиты корпуса расширительного бачка от деформаций и разрыва. Когда давление, создаваемое кипящей охлаждающей жидкостью внутри расширительного бачка, достигает критического уровня, тогда происходит открытие клапана на крышке и избыточный объем охладителя стравливается в моторный отсек. При частом «закипании» двигателя транспортного средства стоит проверить уровень охладителя в системе.

О том, что необходим ремонт крышки расширительного бачка может свидетельствовать частое «закипание» авто или появление пятен охлаждающей жидкости на местах стоянки транспортного средства. Причины неисправности крышки могут быть самые разные – от усталости металла в конструкции клапанного механизма, до спайки деталей клапана между собой. Для проверки ее работы потребуется манометр и автомобильный насос. Их необходимо присоединить к расширительному бачку вместо шлангов. Исправная крышка не позволит давлению в бачке подняться выше допустимого.

Частое стравливание избыточного давления в расширительном бачке приводит к дефициту технологической жидкости в системе охлаждения. Результатом недостатка охлаждающей жидкости в системе становится регулярное «закипание» ДВС и невозможность полноценного использования транспортного средства. О нехватке антифриза в расширительном бачке должен сообщать бортовой компьютер или лампочки на приборной панели авто. Они считывают данные с поплавкового датчика в камере расширительного бачка.

Ремонт, замена и модернизация расширительного бачка

Датчик уровня охлаждающей жидкости является частью конструкции большинства расширительных бачков. Это единственная деталь корпуса расширительного бачка, которая подлежит ремонт. Фактически, весь ремонт расширительного бачка сводится к ремонту датчика уровня охлаждающей жидкости или его замене. Поменять его сможет любой автомобилист, кто хоть раз в жизни отремонтировал что-то на своем авто.

Модернизация расширительного бачка предполагает установку современной клапанной крышки, если конструкция текущей не может выполнять функцию сброса давления. Если крышка заменялась из-за протечек антифриза, а после того как установили новую или отремонтированную крышку утечки не прекратились, то придется менять бачок. Процедура проста и универсальна – замена расширительного бачка ВАЗ мало чем отличается от замены бачка на иномарке.

Для того чтобы поменять бачок достаточно выполнить 4 действия:

1. Отсоединить шланги системы охлаждения.
2. Открутить крепежные винты, если таковые имеются.
3. Извлечь старый бачок из моторного отсека.
4. Установить новый расширительный бачок на место старого, закрепив винтами и подключив шланги.

Стоимость бачка невелика, но может заметно колебаться, в зависимости от магазина. Нередко оказывается, что приобретение автозапчастей в авторемонтной мастерской обходится значительно дешевле, чем его покупка в торговом центре. Обратиться к помощи центра сервисного обслуживания и ремонта транспортных средств окажется целесообразно, если на самостоятельные поиски бачка по окрестным магазинам нет времени, а на его монтаж – желания. Подобрать ближайший автосервис, имеющий в наличии нужные детали, поможет агрегатор автосервисов Uremont.com.

Система охлаждения автомобиля

Система охлаждения играет важную роль при работе двигателя. Ежедневное использование автомобиля и интенсивные нагрузки приводят к нагреву двигателя и всего подкапотного пространства, особенно в летнее время. Охлаждающая жидкость, проходя через сложные узлы силового агрегата, поддерживает температуру двигателя на приемлемом уровне (80–100 oC), не позволяя перегреваться

Важно помнить, что система охлаждения полностью герметична и уровень охлаждающей жидкости не должен изменяться с момента залива и до её замены

Воздух в системе отсутствует, поэтому важно соблюдать герметичность всех соединений

Во время работы двигателя жидкость постоянно циркулирует по системе в круговой последовательности, проходя через узлы агрегата. При нагреве двигателя молекулы жидкости расширяются и увеличивается её объем в системе. Для того чтобы избежать разрыва элементов в системе охлаждения, предусмотрен расширительный бачок. Весь избыток жидкости при нагреве, отправляется в бак, а при охлаждении возвращается назад в систему.

Куда может уходить охлаждающая жидкость из расширительного бака

Постоянное уменьшение жидкости в расширительном бачке — серьёзный сигнал для водителя. Полная проверка всей охлаждающей системы и выявление течи — самый первый этап диагностики. Всё не так плохо, если это просто течь. Гораздо серьёзнее, когда жидкость уходит, но ни капель, ни подтёков нигде нет. В этом случае могут возникнуть серьёзные неполадки с двигателем, устранение которых обойдётся автовладельцу очень дорого.

Течь в системе

Уходит антифриз по разным причинам. Первое что нужно рассмотреть — это течь в самой системе. Протекать могут:

• радиатор двигателя;
• радиатор печки;
• соединительные шланги;
• помпа и термостат;
• крышка расширительного бачка либо сам бачок.

Устранить подтёки можно своими руками, в гаражных условиях. Если нет возможности этим заняться либо недостаточно опыта, то лучше доверить работы профессионалам и отдать автомобиль в автосервис.

Антифриз течёт — пора внимательно исследовать систему охлаждения автомобиля

Протекает радиатор

Определить течь радиатора можно визуальным осмотром. Если наблюдаются подтеки на корпусе радиатора и капли под ним, немедленно нужно найти источник истечения. Необходимо изучить места соединения патрубков, ведь если ослабли хомуты крепления, то вытекать жидкость может именно в соединительных частях.

Заводские хомуты, благодаря которым патрубок держится на радиаторе, не имеют резьбового натяжения, поэтому их необходимо заменить. Если таковых хомутов не имеется, то можно приобрести обычный хомут под отвёртку и хорошенько его затянуть.

Течь самого радиатора может образоваться в результате механического повреждения либо износа. Временно решить проблему возможно лишь пайкой. Стоит заметить, что запаянный радиатор прослужит не очень долго и может снова потечь в любое время, поэтому рекомендуется осуществить замену.

Протекать радиатор может в области пластика и радиаторной решётки. В любом случае рекомендуется заменить на новый

Течёт радиатор печи

Данную неисправность обнаружить можно не сразу, так как отопитель находится в салоне. Первоначальными признаками подтёка радиатора могут быть:

• сладковатый запах антифриза в салоне;
• запотевание лобового стекла с маслянистым налётом;
• капли на ковровом покрытии под «торпедой».

Печь располагается в салоне и практически идентична на всех автомобилях

Если имеются данные признаки, то нужно обеспечить доступ к отопителю, сняв пластиковую декоративную защиту и осмотрев деталь на наличие повреждений. Принимаем решение: ремонт либо замена.

Течь соединительных шлангов и патрубков

Износ шлангов происходит из-за деформации материала при перепаде температур. При нагреве шланги расширяются, а при остывании сужаются. Со временем на шлангах появляются трещины, пусть даже и незначительные. Игнорирование этого дефекта может привести к разрыву шланга и другим печальным последствиям. Однозначное решение — замена прохудившихся шлангов.

Практически вся система охлаждения состоит из резиновых соединительных шлангов

Важно осуществлять постоянный контроль и устранять неисправности своевременно

Давление в мембранном баке и его проверка

Чтобы закрытая система отопления работала нормально, в расширительном баке должно быть давление на 0,2-0,5 Бар ниже, чем в системе. Чем больше система, тем больше разница в давлении. Но, как уже говорили, на заводе их накачивают до 1,5 Бар, так что перед установкой расширителя, его лучше проверить и настроить под свою систему отопления.

Золотник часто прячется под пластиковой крышкой

Проверяем давление манометром, подключив его к выходу с золотником. Если давление выше, чем вам надо, немного стравливаем. Сделать это несложно — чем-то тонким нажать на лепесток в ниппеле. Послышится шипение выходящего воздуха. Когда давление достигнет желаемого уровня, освобождаем лепесток.

Если мембранный бачок накачан слишком слабо (такое тоже бывает), его можно накачать обычным насосом. Но удобнее автомобильным, с манометром — сразу можно контролировать давление. После проверки можно устанавливать в систему.
