Подключение амперметра в цепи постоянного и переменного тока

РАСЧЁТ ШУНТА

РАСЧЁТ ШУНТА

Не знаю как вы, а я любому цифровому амперметру и вольтметру в лабораторном блоке питания предпочту старые добрые стрелочные индикаторы. Ведь при наличии каких либо коротких импульсов тока, на цифровом индикаторе будет абракадабра, а то и вообще показания останутся без изменений, если стоит в схеме небольшая задержка обновления показаний. Так же и короткое КЗ может остаться без внимания, а вот стрелка амперметра, дёрнувшись, сразу покажет что к чему. В общем во многих аппаратах таки лучше ставить стрелочные головки. И блок питания — это тот случай, когда за модой на цифровые АЛС-ки лучше не гонятся, а сделать именно стрелочную индикацию вольт и ампер. Убедил? Тогда приступим к расчёту и изготовлению. Не буду грузить вас многострочными формулами, теориями и коэффициентами поправки на температуру воздуха и цены на нефть. Для этих целей подойдёт простая, годами проверенная технология практического расчёта шунта для любого, даже на неизвестный предел измерения, стрелочного индикатора.

Собираем вот эту простенькую экспериментальную схемку с участием контрольного цифрового амперметра (мультиметра), нагрузки (паруваттного резистора на несколько Ом или простой лампочки на 6,3В) и собственно самого неизвестного стрелочного индикатора. Всё это хозяйство соединяем последовательно — цепочкой, и подсоединяем к регулируемому (желательно) блоку питания. Выставляем, допустим 10 В и смотрим, что у нас показывает контрольный цифровой мультиметр — амперметр.

Теоретически он покажет предположим 0,5 А. В идеале, для нужного предела в 1 А и стрелочник должен показать отклонение на пол шкалы. Ах вам надо чтоб он стал амперметром не на 1 А, а на 2 А? Не проблема. Последовательно с головкой включаем подстроечный (для эксперимента, потом замеряем получившееся сопротивление и заменим на постоянный) резистор R3 на несколько килоом, и уменьшаем понемногу его сопротивление, чтоб полное отклонение стрелки индикатора соответствовало току 2 А. Он предварительно должен стоять на максимуме сопротивления. Само собой, что эти 2 А надо предварительно выставить напряжением с блока питания. Вот, сделали. А если у нас стрелочник наоборот показывает при токе по мультиметру 0,5 А всего четверть шкалы, а по плану вы хотите чтоб полное отклонение стрелки было при 0,1 А? Тогда просто увеличьте сопротивление шунта где-то в два раза и посмотрите что получилось. А получится то, что стрелка отклонится уже дальше, может и на всю шкалу если угадали с номиналом резистора. Перебор? Зашкаливает уже? Тогда подкручиваем переменник пока не вернём стрелку куда надо.

Если теперь вы думаете как всё это добро встроить в блок питания на индикацию тока, вот схема подключения. Шунтируя стрелочный прибор двумя разными резисторами R1 или R1+R2, можно получить два диапазона измерения тока: в нашем случае 0,1 А или 1 А. Сопротивление резисторов этих указано ориентировочно — в процессе настройки и в зависимости от самого микроамперметра их сопротивление может отличаться.

С расчётом шунта для превращения стрелочного индикатора в вольтметр ещё проще. Последовательно включаем цифровой контрольный вольтметр (на схеме не указан), головку, подстроечный резистор R3 на максимальный предел 200 — 1000 килоом, на всякий пожарный защитный резистор R7 на 10-50 килоом и естественно блок питания. Выставляем на БП 10 вольт (по контрольному мультиметру) и вращая подстроечник R3, который предварительно выставлен на максимальное сопротивление (иначе стрелочный индикатор сгорит моментально, помним этот момент всегда!), добиваемся отклонения стрелки на максимум. Во что превратился наш микроамперметр? Правильно — в вольтметр на 10 вольт. По аналогичному принципу можно превратить стрелочный индикатор в вольтметр на любое напряжение. В конце эксперимента меряем сопротивление переменника и заменяем его таким же постоянным.

Ну и наконец вот полная схема вольтметра — амперметра на основе одного стрелочного индикатора. Переключение «вольты — амперы» производим тумблером

Обратите внимание: переключение режимов шунта (0,1-1 А) производится не переключателем, а включателем. Именно включателем, чтоб не возникло ситуации, при которой внутренний рычажок переключателя уже оторвался от одного контакта, а к другому ещё не подключился

Тогда весь ток к нагрузке пойдёт через стрелочник на 100 мкА — вылетит в момент. А нанести деления на шкалу можно так: ненужные циферки индикатора аккуратно зачищаем лезвием, а вместо них гелевой чёрной ручкой пишите свои значения. Если возникли вопросы — пишите на ФОРУМ

Что можно использовать?

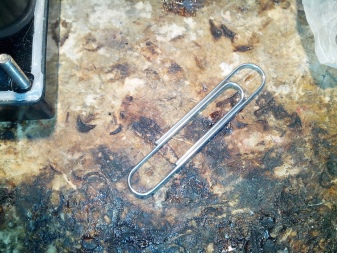

В идеале используют отрезок провода или проволоки из металла или сплава, незначительно меняющего своё электрическое сопротивление при нагреве. А нагреваться шунт будет обязательно – хотя бы до нескольких десятков градусов, так как по нему протекает ток в единицы и десятки ампер. Специалисты рекомендуют использовать сплав манганина. Манганиновая проволока (или лента) считается наиболее устойчивым электротехническим элементом: её температурный коэффициент сопротивления в 200 раз меньше, чем у меди, и в 300 раз ниже по сравнению с железом. Использование медных и стальных шунтов способно нести ощутимую погрешность при значительных токах, вызывающих их нагрев.

Если речь идёт о внушительной силе тока от сотен до тысяч ампер – например, при старте двигателя «КамАЗа», где создаётся пусковой ток в 500 и более ампер для раскручивания стартером вала двигателя, – простой шунт здесь попросту расплавится. Необходимо использовать токовые клещи – они являются более мощной версией шунта. Аналогично поступают в электроустановках и распределителях с высоким напряжением, где общий ток потребителей довольно высок.

Правила подключения

Для получения правильных результатов измерения силы тока необходимо соблюдать определённые правила включения прибора в цепь и, конечно, технику безопасности. Например, ни в коем случае не подключайте амперметр напрямую к клеммам источника питания. Это вызовет короткое замыкание.

Общая инструкция включения амперметра в цепь предусматривает установку правильного предела измерения и подбор соответствующего шунта или трансформатора. Номинал шунта должен соответствовать тому пределу измерения, который был выбран, например, посредством ручного селектора (на переносных моделях) или указан в маркировке прибора. Иначе резисторы амперметра могут перегореть (при превышении предела силы тока).

Это значение можно рассчитать, например, по мощности потребителя или — как чаще всего делают — по закону Ома, имея в качестве исходных данных напряжение на клеммах источника тока и общее сопротивление цепи.

Затем вам нужно установить режим, в котором будет работать прибор. На моделях переносного типа это легко делается соответствующим ручным селектором, на программируемых модулях – с помощью специальных джамперов-перемычек. Суть в том, что в амперметре должны быть задействованы резисторы, способные выдержать соответствующий предел измеряемой силы тока. После этого вы можете подключить устройство к шунту или трансформатору (если измерение не предусматривает включение амперметра в цепь напрямую).

Некоторые модели цифровых амперметров могут подразумевать какой-либо алгоритм настройки для подключения различных типов трансформаторов.

Следующий шаг – подача питания

С этого момента необходимо соблюдать осторожность при выполнении измерений, не прикасаться к любым незаизолированным частям проводников или микросхемы. После этого вы можете считать показания с дисплея

В следующем видео представлен обзор цифрового амперметра и рассмотрен принцип его работы.

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Нужно выбрать амперметр для блока питания (на 10А), из подходящих габаритов – у всех приписочка «50Гц». Будут ли они работать на постоянном токе?

если электромагнитной системы-да и правильно казать будут-ибо мерят действующее(СКЗ) значение! все остальное от лукавого в электронных или выпрямитель или усилок или термопреобразователь(эти тоже СКЗ)

Вот такой примерно:

Для однозначного ответа надобно посмотреть хотя бы на фотографию. ——– О! Вот она и появилась. Но очень странная головка. На нет нет никаких обозначений относительно её системы. Это похоже на рисунок, а не на фотографию. И шкала сжата в конце, а не в начале. Похоже на туфту.

Сходил на этот сайт. Вот головка электромагнитная, которая и на постоянном будет показывать правильно

Это Щитовой прибор SE-60 10A 50гц (TD-60) ? У него размеры неизвестны, даже гугль не знает.

Наверное, проще достать из китайского стрелочного мультиметра и добавить шунт.

на сайт не ходил, но по фоткам кажись китайская туфта. если точность не критична, то можно использовать. попробуйте последовательно с «нормальным» амперметром. Будет врать, можно отрегулировать дополнительными сопротивлениями.

Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.

Выбор амперметра для автомобиля

В процессе выбора важно уделять внимание основным критериям:

Максимальный ток шунта. Производители амперметров подбирают шунты под каждую модель амперметров.
Предельный ток. Автомобильный измеритель обязан определять силу тока до 100 Ампер, когда производитель не гарантирует данного значения, то его не нужно покупать. Не нужно брать аппараты, в которых по шкале максимум достигает 300 Ампер, так как в этой ситуации для небольших значений существенно теряется точность.
Направление измерения. Этот критерий оказывает влияние на подключение в цепь

Необходимо уделять внимание моделям, у которых ток меряется в разных направлениях.
Полярность. Бюджетные приборы могут подключаться лишь на один кабель (плюсовой или минусовой)

В более дорогих аналогах полярность не имеет значения.
Класс точности. Данный критерий сказывается на стоимости, но переплачивать за то, чтобы демонстрировались значения до сотых долей Ампера, не стоит. Выбор нужно остановить на средней ценовой категории.

Виды амперметров

Классифицировать устройства можно по способу индикации. Наиболее широко распространены аналоговые амперметры – с градуированной шкалой, по которой движется стрелка. Современные приборы имеют цифровой дисплей, на котором отображается значение величины тока.

Приборы со стрелочной головкой

Стрелочные амперметры постепенно исчезают. Они отличаются более сложным устройством, чем современные модели, и обладают ограниченной областью применения. Еще один недостаток – меньший срок работы из-за наличия большего количества механических деталей. При этом современные условия иногда требуют измерения меньших величин, чем требуется для отклонения стрелки даже на одно деление. Из-за этого стрелочные приборы приходится модифицировать усилителями сигнала.

Интересно. Долгое время эти приборы не имели аналогов – точность измерений была достаточно высокой. Однако развитие электротехнической промышленности позволило разработать более дешевые в изготовлении приборы.

Принцип действия стрелочной головки

Еще одна сложность при использовании стрелочного амперметра – принцип работы стрелки, отличающийся в разных системах измерения:

1. Магнитоэлектрическая. Стрелка поворачивается по линейной шкале, пропорциональной силе тока. Вращающий момент задается током, проходящим через обмотку рамки.
2. Электромагнитная. Стрелка закреплена на сердечнике из ферромагнита, который двигается внутри катушки.
3. Электродинамическая. Используются две катушки с последовательным либо параллельным соединением. На подвижной – закреплена стрелка, поворачивающаяся от взаимодействия между токами катушек.

Во всех типах прибора используется корректор – специальный винт, соединенный с пружиной. Он необходим для установки стрелки в нулевое положение.

Игнорирование начальной регулировки может привести к неправильному отображению величины измеряемого тока, так как стартовое положение стрелки будет находиться левее нуля.

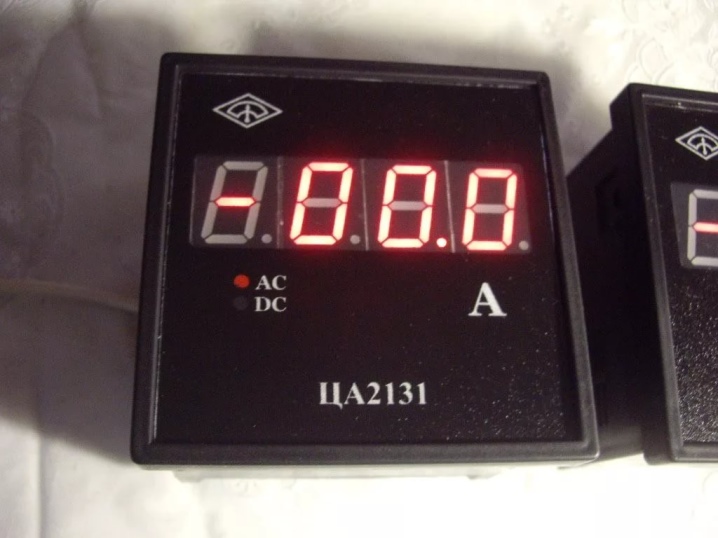

Приборы с цифровым индикатором

Цифровые устройства вытесняют аналоговые, благодаря ряду отличий:

• простота изготовления – дешевле производить, легче собрать самостоятельно;
• возможность измерения меньших величин;
• отсутствие износа подвижных частей – дольше служат, не требуют замены элементов;
• наглядная и удобная индикация;
• меньший вес.

Переход к цифровому исполнению позволил шире применять приборы в быту. Они проще в использовании – вертикальное и горизонтальное расположение не влияет на работу. Также они лучше защищены от внешних воздействий, например, механических ударов по корпусу.

Магнитоэлектрические амперметры

Устройства, реагирующие на магнитные явления (магнитоэлектрические) применяют для того, чтобы замерить токи очень маленьких значений в цепях с постоянным током. Внутри них нет ничего лишнего, кроме катушки, подсоединенной к ней стрелки и шкалы с делениями.

Термоэлектрические амперметры

Используют для измерения переменного тока с высокой частотой. Внутри прибора установлен нагревательный элемент (проводник с высоким сопротивлением) с термопарой. Из-за проходящего тока нагревается проводник, и термопара фиксирует величину. Из-за возникающего тепла отклоняется рамка со стрелкой на определенный угол.

Ферродинамические

Очень надежные приборы, которые обладают высокой прочностью и мало подвергаются воздействию магнитных полей, возникающих не в приборе. Такого рода амперметры устанавливают в автоматические контролирующие системы как самописцы.

Бывает так, что шкалы прибора недостаточно и необходимо увеличить значения, которые стоит замерить. Чтобы этого достичь используется шунтирование (проводник с высоким сопротивлением присоединяется параллельно прибору). Например, чтобы установить значение силы в сто ампер, а прибор рассчитан всего на десять, то присоединяют шунт, у которого значение сопротивления в девять раз ниже, чем у прибора.

На схемах принципиальных амперметры всегда обозначаются подобным образом:

Основанные на электродинамике

Можно применять не только для замеров силы постоянного тока, но и переменного. Из-за особенностей прибора, его можно применять в таких сетях, где частота достигает двухсот герц. Электродинамический амперметр используется в основном как контрольный измеритель для проверки приборов.

В отличие от магнитоэлектрических их можно применять и для сетей с переменным током, чаще всего в цепях промышленного назначения с частотой в пятьдесят герц. Электромагнитным амперметром можно пользоваться для замеров в цепях с большой силой тока.

Поделиться в соцсетях

На этом рисунке изображена схема подключения вольтметра и амперметра с отдельным токоизмерительным шунтом к блоку питания.

Параметры не ниже выходных БП: Uвх — Никакого спама, только полезные идеи!

Питание прибора должно находиться в рамках 4, В. Это и послужило поводом для написания данной статьи, ведь, скорее всего, мы не одни, которые столкнулись с вопросами подключения WR к цепям измерения.

Нижний начинается не от 0, и даже верхний предел вызывает сомнения, в даташите на HT Holtek он ограничен 24V, оригинального даташита не нашел. Также в Интернете встречаются иные модификации этого модуля, но суть переделок от этого не меняется — если Вам попался не такой модуль, просто скорректируйте схему по плате, выпаяв индикатор или прозвонив цепи тестером и вперед! С2 — предположительно 0. Первые три шнура чаще всего объединены для удобства.

Метки: вольтметр, амперметр

На этом рисунке изображена схема подключения вольтметра амперметра первой модели к зарядному устройству из компьютерного блока питания. Поэтому я решил написать специально отдельную статью, в которой подробно расскажу, как и каким образом подключить китайский вольтметр амперметр к зарядному устройству или самодельному регулируемому блоку питания. Таким же образом нужно соединить тонкий красный и желтый контакты. Потребление энергии менее 20 мА.

Подав питание на схему, индикатор начнет светиться. Большинство моделей имеют на своем корпусе специальные резисторы. Не сразу и не вовремя выяснилось, что вход питания у него гальванически связан с минусовым входом шунта. Толстые провода: Черный минус амперметра, синий выход амперметра, красный вход вольтметра. Вывод — вполне сносный измерительный прибор, позволит примерно понять проходящий ток и измерить напряжение, но только до 24 вольт.

Как подключить вольтамперметр к зарядному устройству — подборка схем

Разрешение 0,28 дюйма. Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней. На AliExpress предлагается похожий измеритель на стм8с, но если посмотреть распиновку, это не он. Минус внешнего источника подать на общий провод схемы. Данный вольтметр, амперметр удобен еще и тем, что он реализуется в уже откалиброванном состоянии.

Это вносит ощутимую погрешность при питании индикатора от того-же источника, с которого измеряется ток погрешность вплоть до ампера с моим шунтом на 50А! Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы.

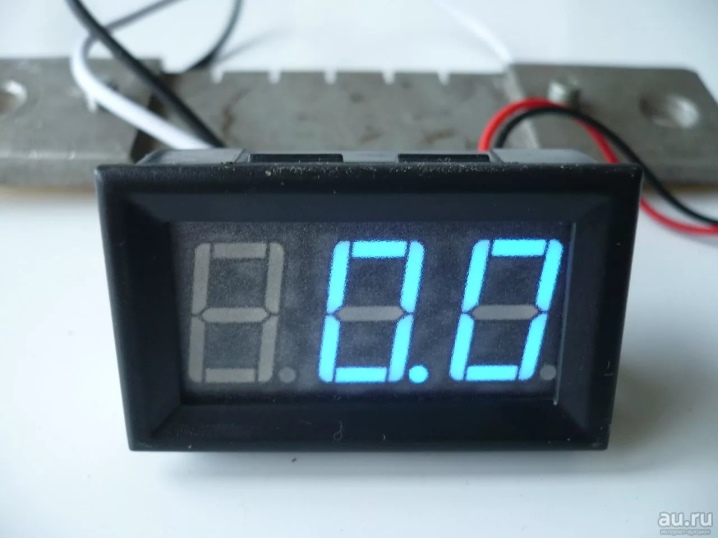

Вольтметр 100V + амперметр 50А подключаем шунт digital voltmeter ammeter

Схемы включения амперметра и вольтметра.

На рисунках 4.3 и 4.4 приведены схемы включения вольтметра и амперметра через измерительные трансформаторы напряжения (ТН) и тока (ТТ) соответственно.

Рис. 4.3. Измерительный трансформатор напряжения.

Схема включения вольтметра:

?/,, U₂_ первичное и вторичное напряжения ТН; W_v W₂ — первичная и вторичная обмотки ТН; V — вольтметр

Рис. 4.4. Измерительный трансформатор тока. Схема включения амперметра:

/_р /₂ — первичный и вторичный токи ТТ; W_v W₂ — первичная и вторичная обмотки ТТ; А — амперметр

Для измерения тока в электрических цепях служат амперметры, миллиамперметры и микроамперметры различных систем. Их включают в цепь последовательно, и через них проходит весь ток, протекающий в цепи (рис. 4.4)

Важно, чтобы при различных электрических измерениях амперметр как можно меньше влиял на электрический режим цепи, в которую он включен. Поэтому амперметр должен иметь малое собственное сопротивление по сравнению с сопротивлением цепи

Присоединять амперметр к источнику тока (питания) без нагрузки нельзя, так как по его обмотке в этом случае пройдет большой ток, и она может перегореть. По той же причине нельзя включать амперметр параллельно нагрузке.

Каждый амперметр рассчитан на определенный максимальный ток, при превышении которого амперметр может перегореть. Если амперметром нужно измерить ток, превышающий допустимый для данного амперметра, то параллельно амперметру присоединяют шунт, т.е. расширяют пределы измерения амперметра.

Шунт представляет собой относительно малое, но точно известное сопротивление. Схема включения амперметра с шунтом показана на рис. 4.5, а.

Шунт должен иметь четыре зажима для устранения влияния на сопротивление шунта переходных сопротивлений контактов. Шунты изготовляют из манганина — сплава, у которого температурный коэффициент сопротивления практически равен нулю.

Рис. 4.5. Схема включения амперметра:

а — с шунтом; 6 — через трансформатор тока; для схемы а: 1 — шунт; 2 — нагрузка;

для схемы б: 1 — измерительный трансформатор тока; 2 — нагрузка

Рис. 4.6. Схема соединения трех амперметров через два трансформатора тока:

Л j и Л₂ — начало и конец первичной обмотки трансформатора тока; И, и И₂ — начало и конец вторичной обмотки трансформатора тока; Л — амперметры; i_A, i_B, i_c — токи в фазах

Рис. 4.7. Схема включения вольтметра:

R — сопротивление цепи; V— вольтметр

На рисунке 4.6 приведена схема соединения трех амперметров через два трансформатора тока.

Как видно из схемы, через первый амперметр проходит ток i_A, через второй — i_B, следовательно, ток в третьем амперметре, равный сумме двух линейных токов i_A и i_B, равен третьему линейному току: i_c= i_A + i_B.

Для измерения напряжения на участке цепи применяют вольтметры. Вольтметр включают параллельно тем точкам цепи (М, N), напряжение между которыми надо измерить (рис. 4.7).

Вольтметр не должен изменять напряжение на измеряемом участке цепи, по этой причине ток, проходящий через вольтметр, должен быть много меньше, чем ток на измеряемом участке.

Для того чтобы вольтметр не вносил заметных искажений в измеряемое напряжение, его сопротивление должно быть большим по сравнению с сопротивлением участка цепи, на котором измеряется напряжение. Любой вольтметр рассчитан на определенное предельное напряжение, но с помощью подключения последовательно с вольтметром добавочного сопротивления /?_доб можно измерять большие напряжения (рис. 4.8, б).

Рис. 4.8. Схемы включения амперметра и вольтметра в электрическую цепь:

а — без расширения пределов измерения; б — с расширением пределов измерения;

Я_ш — сопротивление шунта; /?_доб — добавочное сопротивление

На рисунке 4.9 приведена схема включения ваттметра в однофазную цепь высокого напряжения через измерительные трансформаторы тока и напряжения.

Рис. 4.9. Схема включения ваттметра в однофазную цепь высокого напряжения через измерительные трансформаторы тока и напряжения: V— вольтметр; А — амперметр; W— ваттметр

На рисунке 4.10 приведена схема включения амперметров и вольтметров в трехфазную цепь. Как видно из схемы, амперметры включены через измерительные ТТ, а вольтметры —через измерительные ТН. Такие схемы включения измерительных приборов характерны для высоковольтных сетей напряжением 6 (10) кВ и выше.

Рис. 4.10. Включение амперметров и вольтметров в трехфазную цепь с помощью измерительных трансформаторов тока и напряжения

Подсоединение цифрового вольтамперметра

Как правильно подключить электросчетчик к проводам

Существует интересный цифровой модуль для постоянного тока, совмещающий функции вольтметра и амперметра в одном устройстве. Вольтамперметрам под силу одновременно показывать и ток, и напряжение при правильном подсоединении.

Пример такого прибора – модель DSN—VS288, состоит из:

• самого измерительного устройства;
• 2-проводного кабеля (вход и выход амперметра);
• 3-проводного кабеля (питание прибора и измерение напряжения).

Вольтамперметр DSN-VS288

Измеряемый диапазон ампервольтметра:

• от 0 до 100 В по напряжению,
• от 0 до 10 А по току.

Так как питающее напряжение прибора – 3,5-30 В, схема его включения различается:

1. При необходимости подсоединить прибор в цепь, напряжение которой лежит в пределах между 3,5 и 30 В, общее питание одновременно используется и для прибора. Черный провод 2-проводного кабеля идет к «минусу», красный – к нагрузке и от другого вывода нагрузки к «плюсу». На 3-проводном кабеле: желтый и красный – соединяются вместе на «плюсе» источника, а черный – остается свободным;
2. Если напряжение ИП больше или меньше диапазона питания прибора, то вольтамперметр надо подсоединить к индивидуальному ИП. Двухпроводный кабель подключается аналогично, у трехпроводного –красный и черный – идут на «плюс» и «минус» своего ИП, а желтый – на «плюс» основного ИП.

Схемы присоединения DSN-VS288

Каждый тип амперметра подключается по одному принципу, но с обязательным учетом количественного значения измеряемого тока и выбором для этого соответствующих приборов и приспособлений.

Конструктивные особенности

Существует несколько видов приборов, которые конструктивно отличаются друг от друга. Служат они для измерения переменного и постоянного тока. По своему принципу действия амперметры бывают:

• электромагнитными;
• магнитоэлектрическими;
• тепловыми;
• электродинамическими;
• детекторными;
• индукционными;
• фото- и термоэлектрическими.

С рамкой соединена стрелка, которая перемещается по шкале амперметра и показывает значение силы тока. В электродинамическом приборе основными деталями считаются подвижная и неподвижная катушки. Они могут быть соединены между собой как последовательно, так и параллельно.

Проходящие через них токи взаимодействуют между собой, и подвижная катушка, соединенная со стрелкой, отклоняется. Если с помощью амперметра измеряется большая сила тока, то его соединяют через трансформатор.

Типы амперметров

Исходя из вида отсчетного устройства амперметры делятся на приборы с:

— со стрелочным указателем;

— со световым указателем;

— с пишущим устройством;

— электронные устройства.

По принципу действия амперметры разделяются на:

1. Электромагнитные – предназначены для использования в цепях постоянного, переменного тока. Обычно используются в привычных электроустановках переменного тока с частотой 50 Гц.

2. Магнитоэлектрические — предназначены для фиксации силы тока малых значений постоянного тока. Они имеют магнитоэлектрическое измерительное устройство и шкалу с проградуированными делениями.

3. Термоэлектрические приборы предназначены для измерения силы тока в цепях высоких частот. В состав таких приборов входят магнитоэлектрический механизм, выполненный в виде проводника, к которому приваривается термопара. Протекающий по проводку ток вызывает его нагрев, который фиксируется термопарой. Формирующееся излучение своим влиянием вызывает отклонение рамки на угол, который пропорционален силе тока.

4. Ферродинамические приборы — состоят из замкнутого магнитопровода, выполненного из ферромагнитного материала, сердечника и неподвижной катушки. Характеризуются высокой точностью измерения, надёжностью конструкции и низкой чувствительностью к воздействию электромагнитных полей.

5. Электродинамические устройства предназначены для замеров величины силы тока в цепях постоянного / переменного токов повышенных частот (до 200 Гц). Они чувствительны к перегрузкам и внешним электромагнитным полям. Но из-за высокой точности замеров их используют в роли контрольных приборов для поверки действующих амперметров.

6. Цифровые амперметры – современная модель приборов, сочетающая преимущества аналоговых приборов. На сегодня такие устройства завоевывали лидирующие позиции. Это объясняется удобством в работе, легкостью использования, небольшими размерами и высокой точностью получаемых результатов измерений. Кроме того, цифровые приборы можно использовать в разнообразных условиях: он не боится тряски, вибрации и пр. воздействий.

Рассмотрим несколько амперметров разных производителей и разных типов:

1. Амперметры Ам-2 DigiTOP

Технические характеристики:

— Количество входов 1

— Измеряемый переменный ток 1 …50 А

— Погрешность измерения 1%

— Дискретность индикации 0,1 А

— напряжение питания -100…-400 В, 50 (+1) Гц Габаритные размеры 90x51x64 мм

Работоспособность и долговечность бытовой электротехники зависят от качества получаемой электроэнергии. Как правило, к выходу из строя электронной техники, будь то холодильники, телевизоры или стиральные машины, приводит повышение напряжения выше допустимых пределов. Наиболее опасно длительное повышение напряжения выше допустимой отметки. При этом выходят из строя блоки питания электронной техники, перегреваются обмотки электродвигателей, нередко происходит возгорание.

2. Амперметр лабораторный Э537

Данный прибор (амперметр Э537) предназначается для точного измерения силы тока в цепях переменного и постоянного тока.

Класс точности 0,5.

Диапазоны измерения 0,5 / 1 A;

Масса 1,2 кг.

Технические характеристики амперметра Э537:

Конечное значение диапазона измерений 0,5 А/1 А

Класс точности 0,5

Область нормальных частот (Гц) 45 — 100 Гц

Область рабочих частот (Гц) 100 — 1500 Гц

Габаритные размеры 140 х 195 х 105 мм

3. Амперметр СА3020

Цифровое устройство амперметр базовой модели выпускается в нескольких типовых модификациях в зависимости от базового значения параметров замеряемого тока. При заказе данной модели цифрового амперметра, требуется заявить, с каким базовым параметром силы тока Вам придётся работать: 1 А, 2 А или 5 А.

Базовые параметры замеряемого тока, Iн-1 Ампер (СА3020-1), 2 Ампер (СА3020-2) или 5 Ампер (СА3020-5);

Границы замеряемых токов от 0,01 Iн до 1,5 Iн;

Диапазон частот по замеряемым токам от 45 до 850 Герц;

Границы базовой допускаемой существующей погрешности ±0,2% к оптимальному значению параметров замеряемой силы тока;

напряжение по питанию — сеть переменного тока напряжением (85-260) Вольт и частотой (47-65) Герц или постоянное напряжение (120 — 300) Вольт;

Потребляемая устройством мощность не больше чем 4 ВА;

Размерные габариты 144x72x190 мм;

Масса не больше чем 0,55 кг;

Мощность, потребляемая измерительной цепью амперметров серии 3020, не превышает: для СА3020-1 – 0,12 ВA; для СА3020-2 – 0,25 ВA; для СА3020-5 – 0,6 ВA.
