Американки на ваз 2114 через двухконтактный патрон

Как сделать габариты в поворотниках ваз 2114

Схема включения света фар ВАЗ-2113, 2114 и 2115

Схема включения фар и противотуманного света:

1 – блок-фары; 2 – монтажный блок; 3 – переключатель света фар; 4 – выключатель зажигания; 5 – переключатель наружного освещения (фрагмент); 6 – лампы противотуманного света во внутренних задних фонарях; 7 – выключатель противотуманного света с контрольной лампой включения; 8 – контрольная лампа дальнего света фар в комбинации приборов; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодке блок-фары; В — к источникам питания

Схема включения габаритных огней ВАЗ-2113, 2114 и 2115

Схема включения наружного освещения:

1 – лампы габаритного света в блок-фарах; 2 – подкапотная лампа; 3 – монтажный блок; 4 – выключатель подкапотной лампы; 5 – выключатель зажигания; 6 – переключатель наружного освещения (фрагмент); 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампы габаритного света и стоп-сигнала в наружных задних фонарях; 9 – фонари освещения номерного знака; 10 – регулятор освещения приборов; 11 – выключатель стоп-сигнала; 12 – блок бортовой системы контроля; К4 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А — к источникам питания;

Схема включения указателей поворота и аварийной сигнализации ВАЗ-2113, 2114 и 2115

Схема включения указателей поворота и аварийной сигнализации:

1 – лампы указателей поворота в блок-фарах; 2 – монтажный блок; 3 – выключатель зажигания; 4 – выключатель аварийной сигнализации; 5 – боковые указатели поворота; 6 – лампы указателей поворота в наружных задних фонарях; 7 – комбинация приборов с контрольными лампами указателей поворота; 8 – переключатель указателей поворота; 2 – реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания

Дата добавления: 14.07.2014

Подойдет для ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 и на другие ВАЗы, думаю, тоже.

В общем давно хотел сделать, начитавшись д2 на эту тему, понял, что врезать патрон от повторителя точно не хочу, а вот через реле круто, но я не шарю в электирке, так что решил ставить двухконтактные патроны и лампочки.

Лампочки нашел во втором магазине, а вот патроны искал долго, магазинов 70 обзвонил, в итоге сначала купил от 2101, а потом эти случайно нашел.

От патрона идет два плюса и один минус. Желтый(+) подключил на габарит и пропустил через дырки оставшиеся после ксенона, другие без проблем встают в фишку поворотника. И вытащил лампочку из стокового габарита.

На габарит идет слабый свет (5W), на поворотник яркий (21W).

У кого-то не подходит патрон и нужно подспилить ушки, у меня все встало хорошо.

И как это выглядит:

Что потребовалось:Патроны двухконтактные — 200р.Лампы двухконтактные — 80р.Набор клем и проводов (необязательно) — 80р.

Некоторые текст и фото взяты отсюда отсюда.

Существует немало способов тюнинга, самый дешевый из которых — доработка фар. Помимо элементарной замены лампочек ближнего и дальнего света, автолюбителей часто интересует, как сделать габариты в поворотниках. Некоторые водители даже дублируют габаритный свет на ВАЗ 2110 или ВАЗ 2114

Делается это из-за не очень хорошей видимости освещения на дорожном покрытии, что очень важно в ночное время и в плохую погоду для предотвращения аварий

Для чего ставить американки на ваз 2114 и как это выглядит

Всем нам знаком стиль “Американский стиль” с габаритными огнями, установленными в поворотниках — популярный элемент тюнинга ВАЗ 2114. Провести такую модернизацию совсем несложно, поэтому владельцы семейства “самары” производят доработку указателей поворотов самостоятельно.

Однако не всё так просто при переносе габаритов в указатели поворотов относится к изменению конструкции автомобиля, за что статьей 12.4 ч.1 КоАП России предусмотрены штрафные санкции. Особенно это касается случаев, когда цвет габаритных огней отличается от белого. Разумеется, субъективного мнения инспектора недостаточно для наложения штрафа. Несоответствие цвета должно быть доказано при помощи спектрометра. Но на практике обжаловать постановление достаточно сложно, ведь суды нередко выносят решения исключительно на основании слов сотрудников МВД, составивших протокол

Перед тем, как сделать габариты в поворотниках ВАЗ 2114, обратите внимание еще на один момент: желтые габариты хуже заметны и могут ввести в заблуждение других водителей, поэтому такой тюнинг не вполне безопасен

Альтернативное решение габариты в поворотники с помощью двухнитевой лампы

Как по мне, это один из самых простых способов дополнить габаритные огни свечением фонарей указателя поворота или перенести их в последние. Для этого понадобится двухнитевая лампа, которую следует установить вместо стандартной, и соответствующий патрон. Вместо использования патрона можно использовать пайку, попросту припаяв провода к выводам лампы, однако в таком случае ее будет сложно менять.

Вот как выглядит лампа

К более мощным нитям лампы следует подключить провода, идущие к указателю поворота, а к менее мощным — провода габаритных огней. Подключить последние можно параллельно, тогда указатели поворотов будут дополнять штатные габаритные огни, или просто переключить провода “габаритов” на лампы в “поворотниках”. Последний вариант и есть “американский” тюнинг, при котором габаритные огни и указатели поворотов совмещаются.

Габариты в поворотники при помощи реле

Можно заставать лампы передних поворотов работать в режиме габаритов, не утрачивая свою функцию. Для этого следует установить пару реле, которые будут разрывать цепь питания ламп при включении указателя поворота. Таким образом при включении габаритов лампы поворотов будут просто гореть, а если включить указатель поворота — мигать в противофазе с задними поворотами (при подаче напряжения задние лампы загораются, а передние гаснут из-за размыкания контактов реле). У такого решения есть одна проблема — лампы поворотов не будут светиться, если выключены габаритные огни. Чтобы решить проблему, необходимо добавить еще пару реле, которые будут переключать питание ламп поворотов на штатную схему, когда габаритные огни выключаются.

Недостаток этого метода в снижении надежности работы световых сигналов из-за увеличения количества контактных групп в цепи питания. Чтобы увеличить надежность и уменьшить количество проводов и контактов, можно использовать полупроводниковые схемы включения ламп поворотов. Самостоятельно собрать такую схему, не имея специальных знаний и опыта, весьма сложно. Поэтому лучше приобрести новую или попоросить помощи у специалиста. Теперь вы знаете как сделать габариты в поворотниках ВАЗ 2114. Реализовать ли эти познания на практике и испытывать ли трудности при прохождение техосмотра или при встрече с дорожной полицией — решать вам.

Процесс установки

Прежде чем понять, как подключить поворотники к габаритам, учтите, что существует два главных цвета оптики габаритных огней:

• желтый («американка») при таком же цвете поворотной оптики будет сливаться;
• белый при желтом цвете поворота лучше выделиться на дороге.

Габаритные огни в поворотники на авто вставляются следующим образом:

• в поворотной оптике на ВАЗ вырежьте отверстие, куда будет вставлен патрон. Допустимо использовать тип патрона w5w. Он будет вставлен в стандартную лампочку накаливания на 5 Вт или в светодиодную ленту;
• патрон закрепите в оптике для поворота во избежание попадания влаги, грязи и для долговечного крепления;
• для переноса освещения из фар в ВАЗ 2107 или 2109 переключите провода к только что вмонтированному патрону. При подсоединении дополнительных огней без переноса замкнуть контакт требуется в колодке, которая идет на блок-фару, параллельным образом.

Авто после такой доработки приобретает особый шарм Несмотря на кажущееся удобство для водителя, согласно КоАП, подобное изменение конфигурации ведет к заблуждению других водителей и даже становится причиной аварий.

Также учтите, что при установке спереди машины приборов освещения, оснащенных красными огнями или отражателями, а также приспособлений с несоответствующим законодательству режимом работы и цветом вам грозит штраф в таких размерах:

• 2500 рублей, если вы гражданское лицо;
• 15000—20000 рублей — должностное;
• 40000—50000 рублей — юридическое.

Штрафные санкции регулируются положением по допуску автомобилей к эксплуатации.

В последнее время автомобилисты прибегают к возможности обустроить габаритное освещение в поворотах посредством лампочек с двумя контактами. Но эта мера также может и помешать другим участникам дорожного движения. Таким образом, манипуляции с фарами, какими они бы ни были для вас полезными, могут посягнуть вашу безопасность. Поэтому не удивляйтесь возрастанию внимания к вашему авто со стороны сотрудников ГИБДД.

Схема американки

Как нетрудно убедиться, описывать схему не имеет смысла ввиду ее крайней простоты. Представляет она электрическую цепь одного фонаря, то есть вам придется собрать их две.

Владельцу «семерки» необходимо просто все соединить в правильной последовательности и непременно в разрыве между:

• лампочками поворотников;
• источником питания.

Чтобы сигнал функционировал как габарит, на него подается питание по отдельному, одинарному проводу. Замыкается цепь на общую массу.

Во избежание проблем с ГИБДД, рекомендуем оснастить данную схему еще отдельной кнопкой включения американки – ее лучше вывести на приборную панель.

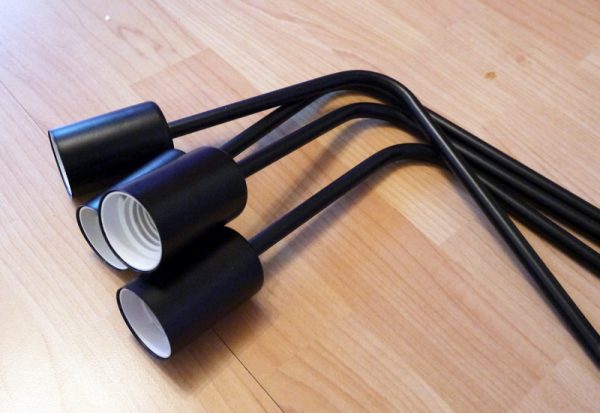

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Полезное видео

Дополнительную информацию по установке габаритов в поворотники вы можете получить из видео ниже:

Добрый день, посетители сей страницы )Мне кажется у каждого 2го зубиловода есть такая запись в бортовом журнале ) В этой записи я поведаю как я сделал себе американки )

И так, всегда мне нравились американки, вот просто знал, что куплю зубило и поставлю туда американки и вот тот час настал )

Что же нам потребуется:

1. Реле 5 контактное — 2 х 24 = 48 грн2. Разъем реле 5 контактное — 2 х 5 = 10 грн3. Конденсатор 4700mF 25V — 2 х 11 — 22 грн4. Диод 1N5819 — 2 х 1 = 2 грн5. Клеммы типа «мама» — 8 шт6. Клеммы типа «папа» — 2 шт7. Клеммы кольцевые — 2 шт8. Изолента/термоусадочная трубка9. Болт с гайкой на 6 — 2 шт

И вот мы собрали всё это добро и можно приступать к работе )

Схему по которой мы будем подключать «правильные» американки нашёл на просторах драйва ) Вот она )

Плюсом этого подключение, то что когда они включены, а нам нужно включить поворот, то одна сторона горит, а вторая мигает. Тоисть мы не мешаем другим участникам дорожного движения )

Дождавшись посылочки, начинаем работать )

Первым делом я думал, что конденсатор и диод я буду паять. Но когда приступил к работе, то понял, что всё удачно можно обжать клеммами )

Обратите внимание, на клемму на которую идёт конденсатор и диод я всунул маленький кусочек провода, он там оголен. Это сделано для лучшей фиксации ножек компонентов в клемме, сидит очень плотно там ). Диод нужно серой полоской цеплять к 86 контакту, а противоположной к 87.Конденсатор серой полоской на 85 контакт, а противоположный на 86 ( к диоду)

Диод нужно серой полоской цеплять к 86 контакту, а противоположной к 87.Конденсатор серой полоской на 85 контакт, а противоположный на 86 ( к диоду)

Я читал несколько записей на драйв2 по поводу американок, то мало кто удлинял провода, всё делали на проводах которые идут вместе с колодкой. У меня почти все провода были свои, я их делал новые, чтобы не было всё впритые, учтите это )

И спустя 10 минут, согласно схеме получаем вот такое чудо )

Далее я пошёл проверять всё на машине, всё подключил и тут бац, не горит ничего. Я в шоке, начинаю искать причины. Сначала снял и проверил все контакты, правильно ли я подключил. Всё согласно схеме, всё правильно. Иду дальше, начинаю искать + на габарит. Тыкаю на зелёный провод, а плюса нету, но как ? Ведь габарит горит. Тут я достаю колодку и ищу провод на габарит. Так вот:

На схеме указано, что зелёный провод это + заводской габарит, на самом деле там жёлтый с одной стороны и жёлто-чёрный с другой стороны, будьте внимательны. Возможно конечно, что человек который придумал эту схему, просто указал зелёный цвет провода, не подразумевая под проводку 2109, но я как-то не подумал.

Хорошо, плюс мы нашли, опять всё подключаю, а оно не горит !У меня паника, начинаю смотреть плюс на поворотник, он есть, но лампа не горит. Я думаю, может сгорела ? Достаю её — целая, ставлю новую, рабочую — не горит ! И тут одно движение и она загорелась.Ну думаю плохой контакт, заменил клеммы, показалось мне как окисление немного. Но опять же, горит только тогда когда его немного пошевелил. Меня такая работа не устраивает, собираюсь и еду в автомагазин покупать новый патрон )

И от жёлтого провода откусываю заводскую клемму, уже опрессовываю её с ещё одним проводом

Всё горит, мы молодцы. Запаковываем всё надёжно и переходим к поиску место под эту лабуду)

Время найти место под массу. Видел много людей дырявят крыло и просто кидают массу так, но я не любитель лишних отверстий . В уголку есть место, прям вроде заводом предусмотрено для американок ) Не знаю для чего то место, но оно есть

Еще один способ установки американок на ваз 2114

Всем привет, решил рассказать о том, как сделать правильные американки, при которых поворотники остаются поворотниками, а американки американками, как бы глупо это не звучало.

Итак, список того, что нам понадобится:

-Клеммы “мама” 10шт — указываю с запасом (40 руб)

-Клеммы “папа” 10шт. (40 руб)

-Реле пятиконтактное 2шт. (300 руб)

-2 диода, IN5819 (20 руб);

-2 конденсатора на 4700 мф 25 вольт (100 руб);

-Комплект термоусадок (50 руб)

-Колодки под реле с проводами 2-шт. (80 руб)

-Провода, метра 2 (50-100 руб)

-Гофра пластиковая, 2 метра (это надо для эстетики) (80-150 руб)

-Навесной предохранитель (для безопасности) (150 руб)

-Кнопка от 2114-15 или шнивы (если хотите включение и выключение с кнопки) (120 руб)

-Колодка кнопки (40 руб)

-Круглая клемма, для подключения плюса к акб 1шт. (3 руб)

Ну и берем с собой чашечку чая, ровные руки и паяльничек со всеми дополнениями.

Что же, начнем, берем клеммы мама папа и делаем такой переходник. Для чего мы это делаем? Для того, чтобы поставить американки, не портя штатную проводку. То есть, мы подцепили, у нас есть американки, если мы уберем американки, то никто даже не узнает, что в этой машине было их существование.

В чипырку, мне понадобился один такой переходник. он идет на 85 контакт (не забудьте пере спайкой подготовить термоусадку, иначе потом вы не сможете ее попросту надеть на контакт), это мы делаем на самой колодке которая идет от 5-ти контактного реле.

Вот схема сборки, по ней будет ориентироваться, как всегда, схему позаимствовал.

Далее, нам понадобится какое нибудь тонкое шило или маленькие ножницы, чтобы вытаскивать из колодки клеммы. Чтобы вытащить клемму, нужно поджать фиксатор от верха к низу, как показано на фото, и так надо вытаскивать по одному контакту, чтобы спаять их определенным образом. (Только запомните расположение клемм, чтобы потом не запутаться и не перепаивать по 200 раз, потому что поставили клемму другой стороной)

Собственно, переходим к самой пайке (если кто то не умеет паять, то материала в ютубе полно, на крайняк попросите знакомых, кто умеет, я справился сам, не держав ни разу паяльник в руке).

Итак, берем для начала диод, показанный на фото выше, и паяем его серой полосой к 86 контакту (не торопитесь паять этот контакт, прочтите что написано ниже!), а противоположной стороной к 87 контакту, смотрите схему, она простая (контакты подписаны на реле, откуда выходят контакты).

Далее берем конденсатор и припаиваем синей полосой (может быть серой), с черточками которая, к 85 контакту, а противоположной стороной к 86, вместе с диодом. Усы можно гнуть, что у диода, что у конденсатора, ничего им не будет.

Провод 86 контакта можно просто отрезать, так как он нам не нужен, но клемму надо оставить.

После спайки вытащите обратно фиксаторы клемм ножницами и воткните клеммы с проводами обратно в фишку. Ну и воткните собранную фишку в реле, и посмотрите, все ли нормально заходит.

Я после сборки перемотал сие изобретение изолентой, получилась следующая картина.

А у парня получилось так:

Идем к машине и проверяем. Подключение следующее для проверки:

• Контакт 85, который с переходником, вставляем мамой в минус лампочки, а папу в минус колодки поворотника.
• Контакт 88, мама, кидаем на плюс АКБ.
• Контакт 87, папа, вставляем в плюс клеммы поворотника.
• Контакт 30, мама, вставляем в плюс лампы поворотника.

После этого должны загореться американки, а при нажатии на аварийку, работать как поворотники.

Ну а далее, если все рабочее, то начинаем собирать схему для подключения к кнопке.

Берем 88 контакт с левой стороны и с правой и запитываем их между собой, либо скруткой, либо припоем.

И от этой скрутки бросаем общий провод в салон через резинку, где идут трубки гидрокорректора. Через это же место выводим провод из салона “вход”, он пойдет на АКБ.

И пропускаем оба провода через боковой пластик ног, к кнопке.

Кнопку ставим вместо этой заглушки, для этого придется снять центральную консоль, чтобы было удобно подсоединиться.

Далее подсоединяемся двумя проводами по этой схеме.

Провод который идет от акб мы подсоединяем на контакт “1”, а второй соответственно на контакт “2”

Ну а подсветку по схеме.

Провод который идет к АКБ мы пускаем через подвесной предохранитель и к провод цепляем к круглой клемме и крепим к плюсовой клемме через болт который находится на самой клемме АКБ.

Вот и все готово, осталось определить куда будут крепиться сами реле и спрятать провода под гофру, чтобы все было цивильно, выглядеть это будет так.

В конце концов получится, что при включении поворотника, американка будет отключатся, а поворотник будет работать в штатной режиме, а при выключении поворотника, будет обратно включаться американка.

Как установить габаритные огни в поворотники

Итак, как подключить поворотники? Для установки таких огней нам понадобится лампочка с двумя нитями, двухконтактный светодиод, паяльник, изолента и, конечно же, провода. Начинаем процедуру:

1. Прокладываем провода габаритных огней к цоколю.
2. Выполняем замену лампочки на новую.
3. Далее будем подключать провода к лампочкам. С помощью паяльника выполняем припаивание:
   • первый провод — один общий минус на оба габаритных огня;
4. второй — плюсовой провод габаритных огней;
5. третий — плюсовой провод поворотных огней:
6. Далее нам необходимо подключить провода к самим фарам:
   • минус соединяем с минусом поворотных фар;
7. плюсовой провод от лапочки соединяем также с плюсом поворотных фар;
8. второй плюсовой провод подключаем к плюсу габаритных огней.
9. Накручиваем на провода изоляцию и укладываем их.
10. Проверяем работу огней. В этом случае менее ярко будут гореть габаритные огни, а ярче — поворотные.

Если лампочка двухконтактная, то есть возможность выбрать другой цвет — не белый, а, к примеру, желтый, чтобы огни между собой не сливались. Однако помните, что за такую деятельность можно получить штраф. Но если вы готовы, тогда ваше авто будет выглядеть оригинально.

Процесс изготовления:

Шаг первый. Схема устройства

Схема работы системы очень простая, здесь практически и нечего описывать. Все, что нужно сделать, это подключить элементы в определенном порядке на разрыв между лампами поворотов и питанием. Питание при работе в режиме габаритов нужно подавать на одинарный провод. Автор не стал соединять габаритники напрямую с поворотными огнями, он сделал отдельную кнопку для включения «американок» при необходимости. Для этих целей была задействована кнопка противотуманок.Шаг второй. Процесс подключения реле Реле подключается с помощью пайки. Как это сделать, можно подробно увидеть на фото. Самое главное в этом процессе — тщательная изоляция места пайки и открытых проводников.Шаг третий. Подключаем кнопку и тестируем систему Теперь остается подключить систему к колодке бортового компьютера, подключить кнопку, автор даже подключил индикатор питания. Теперь после нажатия кнопки она начинается светиться, что говорит о том, что система включена. Ну а как все работает, можно детальнее увидеть на видео.

Многие хотят улучшить переднюю оптику, ведь с хорошим светом ездить куда комфортнее и безопаснее для вас, лишь бы ваш свет не мешал встречным водителям. Для этого существует очень много способов. Но некоторые желают получить за счет тюнинга фар уникальный и необычный вид. Для этого, например, они устанавливают в поворотники дополнительные габариты или же полностью переносят их туда, создавая, так называемый американский стиль.

Американки на ваз 2114 очень частая практика, с ними машина действительно смотрится интереснее, кроме того в темное время суток любой дополнительный свет не помешает. При плохой видимости автомобиль с таким тюнингом более заметен на дороге. Но нужно понимать, что такое изменение может вводить в заблуждение других участников движения и иногда оно становиться причиной ДТП.

Желтые габариты сливаются с поворотниками, и некоторые участники дорожного движения могут неверно оценить обстановку. Поэтому лучше использовать габариты белого цвета, тогда оранжевые поворотники будут четко выделяться. .jpg» alt=»Габариты в поворотниках ваз 2114″ width=»700″ height=»467″ class=»lazy lazy-hidden aligncenter size-full wp-image-4229″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/10/foto-1-3..jpg 300w, https://vazremont.com/wp-content/uploads/2017/10/foto-1-3-660×440.jpg 660w» sizes=»(max-width: 700px) 100vw, 700px»>

Делая американки ваз 2114 все необходимо сделать в рамках закона, есть четкие ограничения в любых изменениях передней оптики. Например, точно нельзя устанавливать красные лампы, отражатели и любые другие приборы с несоответствующим цветом и режимом работы. За такие нарушения назначен штраф в 2500 рублей.

Преимущество американских габаритов

• Во-первых, они в темноте обозначают края машины, что является немаловажным моментом. Так, например, на грузовиках габаритные огни расположены посередине, что является очень неудобным для других участников движения.
• Во-вторых, американские габаритные огни изначально были созданы для парковки. Также эти габаритные огни в условиях недостаточной видимости помогают увидеть автомобиль.

Штраф за их установку

За установку американских габаритных огней грозит штраф в размере 2500 рублей для гражданских лиц, а для должностных размер штрафа повышается в несколько раз: от 15000 до 20000 рублей, а для юридических от 40000 до 50000 рублей. В ФЗ №195 от 10.12.1995 года “О безопасности дорожного движения” регламентировано, что может быть установлено дополнительно или изменено в автомобиле, и к каким последствиям приведут вышеперечисленные действия.

Но штрафа может не последовать, если ваши дополнительные габаритные огни были зарегистрированы после установки. То есть, как устанавливает законодатель, вы обязаны провести повторную сертификацию или повторное декларирование соответствия Вашего транспортного средства.

Если этого сделано не было, то увы, вы обязаны будете заплатить штраф. Хотя у вас все равно не получится пройти технический осмотр с дополнительными габаритами. Однако вы все равно можете попробовать. Так что здесь палка о двух концах.

В основном за дополнительные габаритные огни сотрудники ГАИ не штрафуют, даже если и обращают на это внимание. Но они вправе это сделать и могут при этом сослаться на федеральный закон, указанный мной выше, а именно на 4 главу статью 15

Следовательно, “американки” незаконны, так как в ПДД РФ есть пункт, запрещающий эксплуатацию транспортных средств при наличии данных пунктов: когда количество, тип, цвет, расположение и режим работы внешних световых приборов не соответствуют требованиям конструкции транспортного средства.

Но в России есть автомобили, в которых еще на заводе были установлены эти самые американские габаритные огни, что же делать в этом случае?

В случае, когда габаритные огни “родные”, штрафа не предусмотрено.

Это, конечно, спорный вопрос, но установление дополнительных габаритов не совсем являются правильным, так как они вводят в заблуждение остальных участников дорожного движения. Не всегда может быть понятно, хотите ли Вы повернуть, или это просто новая “фишка” на Вашем авто. И если уже говорить об американском законодательстве в области ПДД, то у них вообще регламента, связанного со светом авто нет, единственное, что написано в их ПДД о световых приборах – они должны быть исправными.

Рекомендуется, если вы все же решитесь на установку “американок”, поставить на поворотники ШИМ, ограничить яркость на уровне 3-5 Ватт.

Из этого видео вы узнаете, как можно самому сделать американские габариты:

Заключение

Американские габаритные огни устанавливать не рекомендуется, от них только проблем больше. Если их использовать при дневном свете, то вы рискуете попасть в аварийную ситуацию, так как вас плохо видят как автомобилисты, так и пешеходы Поэтому, лучше не рискуйте и не устанавливайте их, так как все-таки указатели поворотов служат для информирования других участников движения о намерении совершить маневр, а не для того, чтобы вас было лучше видно.

Проверка технической неисправности

Проводится указанная процедура каждые 2-3 месяца, вне зависимости от технического состояния поворотника ВАЗ

В первую очередь внимание обращается на провод питания №3, который имеет красный цвет. Идет он от положительной клеммы аккумулятора

Необходимую для работы электрическую энергию поворотники ВАЗ получают только при включенной системе зажигания. Порядок действий при выполнении проверки выглядит следующим образом:

• выключить систему зажигания;
• нажать на правый кнопочный переключатель, расположенный на приборной панели чуть выше регулятора уровня обогрева;
• оба поворотника и красный сигнальный фонарь должны одновременно зажечься;
• включить и проверить правильность работы аварийной сигнализации 2112;
• провести проверку системы аварийной сигнализации при выключенном и включенном зажигании;
• убедиться, что лампочка на приборной доске и сами поворотники мигают в одном ритме.

Если что-либо из указанных действий выполнить не удалось, то это говорит о наличии технической неисправности. Рекомендуется не медлить с разрешением проблемы. Дальнейшая эксплуатация 2110 с неправильно работающей системой поворотов увеличивает вероятность ДТП.

Нарушение контакта или поломка лампы накаливания — распространенная причина, вызывающая слишком частое мигание лампочки на панели приборов. Убедиться в этом можно визуально. Если указатель поворота ВАЗ работает в нормальном режиме, то проблема скрыта именно в нарушенном контакте 2 элементов. На втором месте по частоте встречаемости находится неисправное реле.

Признаком указанной проблемы является продолжительное или отсутствие горение ламп поворота ВАЗ-2110. Виновником возникшей проблемы является одна из следующих причин:

• перегорание или физическое повреждение провода, идущего от клеммы №3;
• замыкание в районе между аккумулятором и кнопочным переключателем;
• физическое повреждение соединения или разъема, расположенного за приборной доской 2111;
• повреждение переключателя.

Также к ним относится и короткое замыкание реле.

Способы крепления

В большинстве случаев патрон к осветительному прибору присоединяется через дно. В донышке есть отверстие, предназначенное для ввода электрического кабеля. Серия E27 выпускается с резьбой M16, M10 или M13, а E14 — M10.

За токоподводящие провода

Прямое соединение патрона с проводами недопустимо! Прежде нужно обеспечить надежное крепление изделия в осветительном приборе (светильнике или люстре), для чего на донышко устанавливают пластиковую втулку с отверстием по центру, необходимым для кабеля. К втулке монтируется пластиковый винт для дальнейшей фиксации.

Подключите патрон, зажмите провода с помощью пластикового винта. Втулка предназначается для монтажа декоративных деталей, а винт обеспечивает надежную фиксацию плафона и подвески прибора.

На трубке

Патрон крепится при помощи металлической трубки, что позволяет подвешивать тяжелые плафоны к потолку. Трубка оснащается дополнительными гайками, с помощью которых устанавливают арматуру для люстры, включая колпаки. Вся нагрузка падает на металлическую трубку, а провода, необходимые для подключения питания, протягиваются прямо через нее.

Патроны с резьбой на наружной поверхности корпуса могут украшаться абажурными кольцами, другими элементами декора.

Втулкой

Трубчатые втулки используются для крепления патронов в настольных лампах, настенных бра. Изготавливаются изделия из листовых материалов. Достаточно проделать отверстие, через которое следует прикрепить патрон, используя втулку.

Пластмассовые втулки из-за нагрева лампочки могут деформироваться, из-за чего патрон начинает болтаться. Замените пластик на металл.

С безвинтовыми контактными зажимами

Корпус и дно патрона, использующее безвинтовые зажимные контакты, соединены между собой с помощью двух защелок. К трубке с резьбой прикручивается дно изделия, после заводятся электрические провода. Корпус выполняется в форме цилиндра и крепится к донышку.
