Не работает актуатор турбины

Как проверить актуатор турбины?

Когда мотор автомобиля функционирует на повышенных оборотах, турбонагнетатель важно защитить от вероятных перегрузок. Для этого комплекс турбонаддува дополняют электронным актуатором

По сути, это клапан, способный выпускать выходящие наружу отработавшие газы. В итоге лишнее давление не воздействует на турбонагнетатель.

Виды и особенности работы актуаторов турбин

Актуаторы делят на механические и электронные. Классический механический элемент функционирует по принципу воздействия давления выхлопных газов. Так, в стандартном положении пружина устройства фиксирует мембрану. При росте давления клапанная заслонка уже не фиксируется, и определенный объем газов уходит мимо крыльчатки. В таком случае регулируется скорость вращения турбины.

В электронном актуаторе турбины за управление отвечает специальный блок двигателя. Он получает данные от датчиков, расположенных в разных расходных частях. На основе анализа данных блок отправляет на актуатор команды: закрыть или открыть клапан.

Как понять, что актуатор сломан?

Главные признаки поломки актуатора — посторонние шумы, свист турбины при нажатии на педаль газа и выключении двигателя, снижение мощности наддува. Обычно из строя выходят электронные элементы, компоненты электрического мотора, узлы приводного звена, контроллеры.

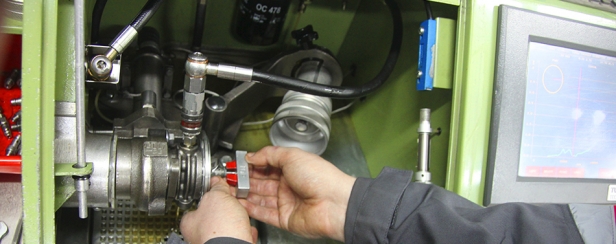

Точная диагностика электронного актуатора возможна только в профессиональных заводских условиях. Для начала специалист СТО проверяет работоспособность актуатора с помощью тестера. Проверку можно проводить непосредственно на авто или на снятом актуаторе. Во время диагностики анализируется электронная часть, а также клапаны.

Можно диагностировать актуатор самостоятельно?

Если актуатор выходит из строя, работа турбины на предельных режимах вращения провоцирует рост температуры подшипников. Если это происходит часто — агрегат выйдет из строя. Чтобы не допустить этого, можно и нужно регулярно диагностировать актуатор самостоятельно.

Важно: первую диагностику актуатора необходимо выполнять на правильно настроенном моторе. Чтобы выполнить проверку, достаточно несколько раз нажать на акселератор «на месте»

В процессе нужно наблюдать за рычагом актуатора или штоком. Важно запомнить, на каком показателе оборотов шток начнет двигаться. Этот показатель станет контрольным: на него водитель будет ориентироваться, осуществляя следующие проверки.

Конечно, этот способ дает приблизительные данные. Более точные показатели можно получить только на стенде, в специализированной СТО.

Что не рекомендуется делать самостоятельно — так это проводить ремонт актуатора. Сделать это без заводского оборудования, оригинальных запчастей и подходящей квалификации невозможно.

Чтобы продлить эксплуатационный срок актуатора, важно не прибегать к резкому стилю вождения, пользоваться качественным маслом и топливом, своевременно проводить техобслуживание автомобиля

Фотоотчет Ремонт датчика давления турбины, актуатор штока VW Sharan двигатель AFN

Обучаюсь

Добрый день. Проблема началась с периодической и кратковременной потери тяги, которая потом возвращалась. Пропажа становилась чаще и в конце концов не вернулась. Диагностика показала ошибку:

00575 Давление во впускном коллекторе 17-00 — диапазон регулирования

Турбина не работала (лопатки геометрии не двигались). Начались поиски неисправностей. Прошелся по вакууму — снимал трубки по очереди от вакуумника до турбины и смотрел на наличие вакуума (присасывался палец). Когда дошел до датчика давления турбины (актуатора штока изменения положения лопаток геометрии) попробывал его на герметичность — надел шланг и стал ртом всасывать воздух, а там не то чтобы шток двигался, а просто сквозняк был. В ЭКЗИСТЕ эта деталька (для турбины Garrett) 028 145 716 A стоит порядка 10тыс руб. Было принято решение ее разобрать с целью возможного дальнейшего ремонта.

Фото снятого актуатора. По ходу дела забывал фоткать.

Вот для большего понятия ее разрез

В верхней части имеется маленькое отверстие для воздуха (похоже для компенсации давления в верхней части когда вакуумом шток уходит вниз). Так вот через него попадала влага и внутри появилась ржавчина, которая со временем усилилась и начала осыпаться попадая на мембрану и протирая там дырочки (отсюда возможно и временное появление тяги — когда ржавчина забивала маленькие дырочки). Развальцевал по кругу, разобрал — ржавчина высыпалась и предстала следующая картина

кстати, снизу справа — это развернутая мембрана — на ней можно и углядеть дырочки

Всё очистил от ржавчины дремелем, смазал тонким слоем литола, начал возиться с мембраной.

Развернул мембрану, взял хозяйственную перчатку (желтая или оранжевая такая) и стал прикладывать и смотреть где изгибы перчатки повторяют изгибы мембраны. Такой участок нашелся на пальце — вырезал его, а дальше дело техники и технологии — зашкурил участки мелкой шкуркой, обезжирил и приклеил универсальным клеем момент (в сером тюбике прозрачный клей) — он после высыхания эластичный. Дырки оказались на практически неподвижной части мембраны, к тому же вакуумом заплатку прижимает сильнее к мембране.

Начинаем сборку. Промазал посадочные места под мембрану высокотемпературным (красным) герметиком,

собрал, стянул половинки струбциной, завальцевал в четырех местах и прошел по шву еще герметиком, получилось вот так

Далее ставим на машину. (так как у меня Sharan, то на AFN этот актуатор стоит штоком вверх, а трубочкой вакуума вниз) Накручиваю актуатор на шток турбины и поднимаю его вверх до упора (лопатки в крайнем положении) и вижу что актуатор не достает до посадочных мест — отпускаю и дальше накручиваю его на шток. Затем опять приподнимаю — пока актуатор не встанет на свое место. Далее прикручиваю, поключаю трубочку, завожу и радуюсь прежней резвостью машинки.

После ремонта пробег 2780км, полет нормальный.

Огромное спасибо за оказанную в поисках неисправности помощь tail090382

Источник

Что такое вестгейт?

Вестгейт в переводе означает клапан управления турбиной. Его основная функция – выброс лишних выхлопных газов, вращающих крыльчатку турбокомпрессора, через отводной выход. Без этого вал раскрутится очень быстро, что может стать причиной повышенного давления наддува и при наличии закрытого дросселя – неустойчивой работой или помпажом насоса. Уменьшение производительности – не вариант, так как его усилий не будет хватать на малых и средних оборотах турбины, и мотор будет попадать в «турбояму».

Признаки неисправности актуатора турбокомпрессора

Если у вас заклинил актуатор турбины, то вы сможете это легко обнаружить по синему выхлопу. Особенно он четко виден, когда автомобиль начинает разгон, но после стабилизации работы силового узла, дым вновь приобретает нормальный оттенок. Синеют выхлопные газы за счет сгорания смазки, которая оказалась внутри турбины из-за протечки.

Дым черного оттенка также возможен, если вестгейт поврежден. Основная причина – сгорание топлива из-за нарушения герметичности и воздушной протечке в интеркулере. Белый дым тоже не является нормой. Это происходит при наличии засора в маслопроводе турбины.

Давайте рассмотрим и другие признаки неисправности актуатора турбины:

• Подтеки технической смазки на поверхности турбины и резкое увеличение его расхода. Скорее всего причина кроется в засоре системы воздуховода или масляных шлангов;

• Ухудшение разгона тоже может свидетельствовать о том, что турбокомпрессор нуждается в ремонте. Это может случиться из-за недостаточного поступления воздушных масс внутрь агрегата. Нехватка потока воздуха приводит к ощутимой потере мощности двигателя;

• Появление дребезжащего шума. Чаще всего его слышно при запуске двигателя на холостых оборотах и при полной остановке мотора. Крутящийся момент становится неравномерный и появляются рывки. Посторонние звуки могут также говорить о наличии вмятин или других механических повреждений, которые находятся на лопасти силового агрегата;

• При повышенном расходе технической смазки может наблюдаться и токсичный выхлоп. Причина кроется в воздушном фильтре или в неправильно подключенный к турбокомпрессору воздушный канал. Засоры этих участков тоже нередко приводят к такому негативному результату;

• Нарушение герметичности маслопроводов и его выход из турбокомпрессора – это самые частые признаки выхода из строя актуатора турбины. Это происходит при засорении кожуха оси силового узла. Еще выход смазки может произойти из-за поломки маслопроводов или закоксованности.

Это самые частые симптомы неисправности актуатора турбины, требующие помощи профессиональных механиков, дабы они устранили проблему.

Как произвести проверку вестгейта?

Если не работает актуатор на турбине, то для начала нужно произвести диагностику оборудования. Проверка выполняется при помощи тестера. Деталь не обязательно доставать из автомобиля, но для удобства все же рекомендуется демонтаж.

Диагностике подлежат:

• Вакуумный и турбинный клапан;

• Исполнительный механизм.

Проверку лучше производить даже, если турбокомпрессор работает исправно. Даже небольшая поломка может привести к тому, что подшипники чрезмерно нагреются и выйдут из строя, а за ними ремонтировать придется и весь агрегат.

Тестировать неисправность актуатора можно таким образом: запускаем мотор и газуем на месте. При этом необходимо смотреть на шток оборудования – нужно запомнить на каких оборотах он начинается вращаться. Это и будет ориентиром для диагностики его нормальной работы. Более точных показателей можно достичь, если проверять технику на стенде.

Когда нужен ремонт агрегата?

Ремонт актуатора турбины лучше производить сразу после того, как вы обнаружили неисправность или заметили в «поведении» мотора странности, например, потерю мощности. Чем раньше вы обратитесь к мастеру, тем дешевле вам обойдутся услуги.

Некоторые автовладельцы хотят сэкономить и сами пытаются починить машину. В некоторых случаях, например, при замене прокладки или клапана это срабатывает, но в большинстве работа в кустарных условиях приводит к еще большим проблемам. И вам придется покупать уже новый силовой узел, что обойдется в несколько раз дороже. Поэтому рекомендуем найти СТО, где вам предложат качественные услуги по приемлемым ценам.

Первый турбиностроитель

Однако первый человек, который построил один из самых первых эффективных турбокомпрессоров, это отнюдь не Даймлер, и даже не Дизель. Первым инженером, построившим турбину, считается Альфред Бюхи. Патент на данное изобретение был получен в 1911 году. Первая турбина имела такую конструкцию, что эксплуатировать ее можно было только на больших судовых моторах. Применение компрессоров на дизельных авто смысла не имело.

Вам будет интересно:«Рено-Логан»: размеры, технические характеристики и обзор

Затем турбины стали применять в авиации. С 30-х годов в США регулярно серийно производили военные самолеты, бензиновые моторы которых комплектовались турбинами. Первый в истории грузовик, оснащенный турбированным дизелем, был построен в 38-м году.

В 60-х силами «Дженерал Моторс» были выпущены первые модели легковых «Шевроле» и «Олдсмобиль» с бензиновыми карбюраторными моторами с наддувом. Первые компрессоры, правда, не отличались большой надежностью, поэтому с автомобильного рынка они быстро исчезли.

Как самому отремонтировать и настроить актуатор турбины

Турбонаддув сегодня является одним из самых распространенных способов, который позволяет существенно увеличить мощность бензинового или дизельного двигателя без увеличения рабочего объема силового агрегата.  Установка турбокомпрессора также является более эффективным решением по сравнению с механическими нагнетателями.

Основой турбонаддува является подача воздуха в цилиндры ДВС под давлением. Чем больше воздуха удается подать в мотор, тем большее количество топлива получается сжечь. Гражданские версии турбомоторов имеют не слишком большой наддув, которого достаточно для достижения необходимых показателей.

Вполне очевидно, что для достижения максимальной производительности на двигатели устанавливаются турбины, которые способны обеспечить высокое давление.

В этой статье мы поговорим о том, для чего нужен актуатор на турбине, каков принцип работы актуатора турбины, а также как производится проверка актуатора турбины и настройка данного элемента.

Актуатор турбины: особенности работы

Актуатор, он же вестгейт или вакуумный регулятор — клапан для сброса избыточного давления воздуха на высоких оборотах двигателя. Задачей данного решения является своеобразная защита турбокомпрессора и двигателя. Указанный регулятор для защиты от избыточных нагрузок находится в выпускном коллекторе (фактически, на самой турбине), местом установки является область перед турбиной.

Работает вестгейт по следующему принципу: если обороты двигателя высокие, в результате чего растет давление отработавших газов и давление надувочного воздуха, тогда открывается клапан. Его открытие перенаправляет часть выхлопных газов в обход турбинного колеса.

Другими словами, отработавшие газы, вращающие крыльчатку турбинного колеса и вал, на котором параллельно установлена крыльчатка компрессорного колеса, перепускаются. В результате интенсивность работы турбины снижается, уменьшается подача воздуха в цилиндры ДВС.

Так происходит в том случае, когда турбинное колесо раскручивается выхлопными газами до слишком высоких оборотов, в результате чего актуатор инициирует срабатывание обходного клапана, то есть отработавшие газы проходят мимо турбинного колеса. Получается, вестгейт попросту не позволяет турбонагнетателю раскручиваться до максимума под действием слишком сильного потока выхлопа на высоких оборотах мотора.

Добавим, что турбомоторы с завода изначально точно настроены. Во время тюнинга ДВС или установки турбонаддува на атмосферный мотор актуатор необходимо настраивать отдельно. Настройка и регулировка актуатора турбины является важным моментом, так как от нормальной работы системы зависит исправность двигателя и турбокомпрессора. Вестгейт желательно настраивать при помощи спецоборудования, но также это можно сделать самостоятельно, о чем мы расскажем ниже.

Распространенные неисправности вестгейта

Теперь давайте поговорим о частых неисправностях, при которых неизбежна замена актуатора турбины или требуется ремонт данного элемента. Начнем с того, что причин для выхода из строя указанной детали несколько. Прежде всего, ломаются электронные компоненты, возможны неисправности электромотора, а также происходит поломка зубьев шестерней привода клапана.

В ряде случаев проблема устраняется после диагностики в специализированных сервисах по ремонту турбин. Специалисты проводят проверку работоспособности контроллера, выполняют целый ряд тестов. Частой неисправностью, которую помогает устранить ремонт актуатора турбины без замены, является вышедшая из строя манжета (мембрана актуатора турбины).

В полседнем случае к поломке приводит значительный пробег и естественный износ деталей, в результате часто указанная манжета повреждается. Для устранения необходимо снять актуатор турбины, после чего из корпуса вынимается старая мембрана. Далее поверхности следует обезжирить, после чего новая манжета приклеивается клеем к корпусу с двумя колпачками и дополнительно проходит процесс круговой завальцовки.  Затем производится настройка актуатора турбины.

Как отрегулировать актуатор турбины

О необходимости регулировки вестгейта говорит появление узнаваемого дребезга в месте установки турбокомпрессора в тот момент, когда двигатель глушат. Также вибрации и дребезжание появляется при пергазовках, в момент сброса газа. Такой дребезг появляется в результате того, что шток актуатора начинает болтаться, сам дребезжащий звук создает «калитка» регулятора. Еще на проблемы с актуатором укажет недостаточный наддув воздуха в том случае, если с герметичностью на впуске и другими элементами системы турбонаддува никаких неполадок не было обнаружено.

Еще хотелось бы добавить, что многие водители прибегают к манипуляциям с вестгейтом не только по причине неполадок, но и в целях увеличения производительности и повышения давления наддува, то есть реализуют своеобразный тюнинг системы.

1. Для того чтобы увеличить давление, существует несколько доступных вариантов. Самым простым считается замена пружины регулятора. Чем большую упругость имеет пружина, тем большее давление будет выдавать турбина до момента срабатывания клапана.
2. Еще одним вариантом выступает затяжка или послабление конца регулятора, что непосредственно влияет на открытие и закрытие заслонки. Если конец расслаблен, тогда тяга клапана удлиняется, затягивание приведет к укорачиванию. Чем короче тяга, тем плотнее будет закрываться заслонка. Соответственно, для открытия потребуется большее давление и временной промежуток. Это позволяет турбине выходить на высокие обороты, причем происходит это достаточно быстро.
3. Третьим вариантом для увеличения наддува является буст-контроллер. Данный механизм представляет собой соленоид, который способен подменить реальные данные по давлению. Такое устройство ставится перед актуатором, главной задачей является снижение показателя давления, от которого зависит работа вестгейта. Буст-контроллер фактически частично перепускает воздух, что не позволяет актуатору оценивать реальное давление.

• в самом начале со штока снимается скоба, далее ключом ослабляется гайка;
• затем плоскогубцами подтягивается регулировочный винт вестгейта. Делать это нужно против часовой стрелки;
• подтяжка происходит до того момента, пока калитка не окажется полностью закрытой;

Завершением процесса регулировки можно считать затяжку гайки ключом на 10, а также установку скобы на место. В результате после такой настройки актуатор должен иметь максимальную степень закрытия. После можно запустить двигатель и проверить работу устройства на разных режимах работы ДВС. Посторонних звуков от вестгейта на перегазовках и при глушении мотора быть не должно, давление наддува также прогнозируемо достигает желаемых показателей.

Источник

Как проверить актуатор турбины

Чтобы проверить актуатор, лучше всего снять турбину целиком и убедиться, что нет ржавчины

Обратите внимание на следующее:

1. Металлический стержень должен свободно перемещаться, отклоняясь не более, чем на 10 мм. и не издавая никаких лязгов и других странных звуков.
2. Мембрана должна быть упругой, целой и не деформированной. Сдвиньте стержень до упора вверх, вставьте пробку в отверстие, связанное с манжетой – если герметичность сохранилась, стержень никуда не сдвинется со своего места. Для верности лучше подождать несколько секунд, чтобы не упустить из виду даже самую маленькую дырочку.
3. Проверкой электронных элементов актуатора занимаются на СТО – для этого нужен ряд специальных тестов.

Все неисправные детали подлежат обязательной замене.

Сцепления актуатор

Сцепления актуатор — что это за штука? Зачем она нужна? По-простому, это исполнительное устройство для включения и выключения сцепления. Также сюда следует отнести актуаторы для переключения передач. Применяются такие устройства в роботизированных коробках немецких и японских иномарок. Особенно печально известен сделанный в Стране восходящего солнца актуатор. «Тойота-Королла», обладающая коробкой-роботом, не сразу добилась хорошей работы. Поломки начинались, когда машина не проезжала даже 60 000 км.

Проблема решилась не только доработкой актуатора, но и изменением программного обеспечения блока управления. Ведь именно от ЭБУ зависит, в какой момент времени стоит стыковать коробку с двигателем. А актуатор служит простым исполнительным элементом. Он может быть либо электрическим, что характерно для японских и корейских производителей, либо гидравлическим. Последние часто применяются в коробках WV и Audi. Фирменный актуатор «Тойота» при наличии исправного ЭБУ двигателя значительно облегчает жизнь.

Что касается актуаторов переключения передач, то работают они следующим образом. Шток устройства воздействует на конкретный в данный момент времени синхронизатор по команде от головного компьютера. Физически актуатор очень похож на обычный цилиндр сцепления.

Multi Diesel

авторизованный дизель сервис

Очень часто такая важная часть турбины высокого давления, как актуатор выходит из строя и не подлежит дальнейшему ремонту. В таком случае единственным выходом является полная замена этой детали. Однако «родной» актуатор, то есть изначально установленный на турбине, отрегулирован на самом заводе. Поэтому при его переустановке необходимо выполнить данную процедуру заново. Естественно, лучше всего для этого воспользоваться услугами профессионалов из автосервиса, хотя при наличии достаточного опыта любой автовладелец может выполнить все настройки самостоятельно.

Первым и наиболее характерным признаком того, что актуатор нуждается в настройке является дребезжание в области турбины, проявляющееся во время глушения двигатели или перегазовки. Такое явление говорит о том, что ход движения штока стал слишком свободным, и требует срочной регулировки. Вторым важным симптомом, свидетельствующим о необходимости регулировки актуатора, является плохой наддув при полной исправности остальных деталей, ответственных за это свойство турбины. Регулировка наддува

Для улучшения наддува необходимо повысить давление турбины. Для этих целей используют несколько методов.

1. Простейший способ изменения силы наддува — замена пружины в актуаторе. Здесь действует элементарное правило: чем жестче пружина (больше упругость), тем выше будет давление, и наоборот.

2. Затягивание или расслабление актуатора по резьбе. Это увеличивает либо уменьшает величину открывания заслонки. Расслабление приведет к удлинению, а затягивание к укорачиванию тяги клапана. Весь механизм регулировки актуатора этим способом сводится к тому, что более короткая тяга создаст максимально плотное закрывание заслонки, что по закону физики потребует большего усилия (давления) и продолжительности на ее открывание. В свою очередь это приведет к ускорению раскручивания крыльчатки турбины.

3. Установка буст-контролера или соленоида — устройства, которое изменяет реальный показатель давления. Механизм его действия сводится к тому, что, установленный перед актуатором, он выбрасывает часть воздушного потока, понижая таким образом давление. Управление самого буст-контролера происходит посредством компьютера. Регулировка штока

Для подтягивания регулирующей гайки штока актуатора рекомендуется предварительно снять турбокомпрессор, что позволит дополнительно (визуально) проконтролировать степень закрывания калитки. В обычном положении, то есть когда турбина отключена, актуатор должен быть полностью закрытым. Калитка также не должна вибрировать при легком постукивании по ней. По этой причине регулировочную гайку необходимо закручивать до предела, пока калитка актуатора не закроется полностью.

Источник

Как Васей проверить турбину (программно)

Описанные выше методы проверки позволяют лишь косвенно оценить состояние бывшей в употреблении турбины. Для ее детальной диагностики лучше воспользоваться электронными средствами — ноутбуком и установленным на него диагностическим программным средством. Наиболее распространенная среди мастеров и автовладельцев программа для этого — «Вася диагност». Далее вкратце приведен алгоритм проверки давления в тестируемой турбине. Подразумевается, что автолюбитель знает, как подключиться к сервисному разъему ЭБУ и запустить программу. Все дальнейшие считывания выполняются при работе машины на холостом ходу, то есть, при работающем двигателе и турбине.

Проверка турбины на машине «Васей»

1. В программе выбрать раздел «Выбор блока управления», далее «Электроника двигателя».
2. Выбрать кнопку «Настраиваемые группы». Открывается окно настраиваемых групп слева и справа открывается окно со списком для выбора непосредственно групп. Здесь представлено описание всех узлов, влияющих на работоспособность двигателя автомобиля (датчики, исполняемые модули и так далее).
3. В списке нужно выбрать строку Absolute intake pressure или «Абсолютное потребляемое давление». В левом окне будет представлено соответствующее давление. Единицы измерения в данном случае — кПа вместо баров.
4. При работе на холостом ходу давление турбины будет немного больше 100 кПа (или 1 бара, например, 107 кПа).
5. Вместе с давлением турбины будет также полезно включить дополнительные функции — угол нажатия педали акселератора, значение крутящего момента, температуру охлаждающей жидкости и так далее. Это будет полезно для понимания динамики работы турбины.
6. В движении на автомобиле соответствующее давление турбины увеличится и будет составлять около 2…3 бар (200…300 кПа) в зависимости от типа турбины и режима езды.

Рекомендуется перед покупкой подержанного автомобиля проверять все его системы, в том числе турбину, не только визуально и тактильно, но и при помощи описанных программных средств наподобие «Васи диагноста».

Как продлить эксплуатационный ресурс изделия

Пользуясь нехитрыми правилами, можно серьезно продлить жизнь, как отдельных элементов турбокомпрессора (в т. ч. вакуумного регулятора), так и всего устройства в целом. Далее рассмотрены эксплуатационные особенности на разных режимах функционирования двигателя:

1. Пуск мотора. При старте старайтесь газ применять по минимуму, а на холостых оборотах (ХО) держите двигатель не менее минуты. Дело в том, что в турбированном компрессоре нужные параметры устанавливаются в течение нескольких секунд, если поступает хорошая смазка. Если же газовать в самом начале пуска силовой установке, крыльчатка будет вынуждена крутиться в условиях недостаточного поступления масла, что приведет к ее поломке.
2. Пуск в зимнее время. Если двигатель долго не работал или предстоит завести мотор при отрицательной температуре, старт производите только на холостых оборотах, чтобы масло заполнило турбокомпрессор.
3. Глушение двигателя. До того, как зажигание будет выключено, дайте силовой установке немного поработать на ХО. В противном случае в турбокомпрессоре возникнут температурные перепады, масло резко перестанет подаваться на компоненты устройства, которые все еще будут крутиться по инерции.
4. Холостые обороты. Не рекомендуется держать их более получаса. Если этот временной интервал превысить, крыльчатка будет крутиться с недостаточной скоростью, что чревато проникновением масляных паров через соединения. В итоге появляется сизый выхлоп из глушителя.
5. Действия перед первым пуском двигателя после капитального ремонта. Сначала убедитесь, что система смазки турбокомпрессора заполнена. Далее, не пуская двигатель, проверните коленчатый вал, чтобы масло начало циркулировать. Заведите мотор и дайте ему поработать на холостых оборотах минут десять.

Соблюдение этих рекомендаций позволит пролить срок службы турбокомпрессора и избежать преждевременной регулировки, а то и дорогостоящего ремонта.

Источник

Проверка актуатора

Изначально, в момент реализации, актуатор имеет заводские настройки и, фактически, готов к работе. Но после установки на транспортное средство целесообразно проверить актуатор и отрегулировать. Характерным сигналом выполнить такие действия будет дребезжание компрессора в момент глушения двигателя авто. Здесь не стоит паниковать, это не поломка актуатора. Просто шток клапана излишне болтается в процессе работы .

Кроме этого, часто, если правильно настроить актуатор, можно существенно увеличить производительность турбокомпрессора путем наращивания давления воздуха, подаваемого в двигатель.

Регулировка осуществляется несколькими путями

1. Самый простой и распространенный способ – просто выполнить замену пружины на более мощную. То позволит увеличить и поддерживать высокое давление турбины до момента срабатывания выпускного клапана. Но это чревато превышением оборотов вала турбины.
2. Следующий вариант, это выполнить подтяжку (можно затянуть, либо послабить) регулятора, влияющего на процесс открытия и последующее закрытия заслонки. При расслаблении тяга удлиняется. Если немного подтянуть – укорачивается. От длины тяги напрямую зависит плотность закрытия заслонки. Чем она меньше, тем плотнее будет примыкать заслонка. Следовательно, чтобы ее открыть нужно больше давления и времени. Тем самым турбина получает возможность обеспечить высокие обороты за короткий промежуток времени.
3. Еще один вариант – установка буст-контроллера. Устройство устанавливают перед вестгейтом и обеспечивает снижение давления, при котором срабатывает мембрана актуатора. Фактически такое устройство берет на себя часть функции регулирования давления, вследствие чего клапан не получает информации о реальном давлении газов и продолжает работать в штатном режиме.

Вестгейт в переводе означает клапан управления турбиной. Его основная функция – выброс лишних выхлопных газов, вращающих крыльчатку турбокомпрессора, через отводной выход. Без этого вал раскрутится очень быстро, что может стать причиной повышенного давления наддува и при наличии закрытого дросселя – неустойчивой работой или помпажом насоса. Уменьшение производительности – не вариант, так как его усилий не будет хватать на малых и средних оборотах турбины, и мотор будет попадать в «турбояму».

Признаки неисправности актуатора турбокомпрессора

Если у вас заклинил актуатор турбины, то вы сможете это легко обнаружить по синему выхлопу. Особенно он четко виден, когда автомобиль начинает разгон, но после стабилизации работы силового узла, дым вновь приобретает нормальный оттенок. Синеют выхлопные газы за счет сгорания смазки, которая оказалась внутри турбины из-за протечки.

Дым черного оттенка также возможен, если вестгейт поврежден. Основная причина – сгорание топлива из-за нарушения герметичности и воздушной протечке в интеркулере. Белый дым тоже не является нормой. Это происходит при наличии засора в маслопроводе турбины.

Давайте рассмотрим и другие признаки неисправности актуатора турбины:

• Подтеки технической смазки на поверхности турбины и резкое увеличение его расхода. Скорее всего причина кроется в засоре системы воздуховода или масляных шлангов;

• Ухудшение разгона тоже может свидетельствовать о том, что турбокомпрессор нуждается в ремонте. Это может случиться из-за недостаточного поступления воздушных масс внутрь агрегата. Нехватка потока воздуха приводит к ощутимой потере мощности двигателя;

• Появление дребезжащего шума. Чаще всего его слышно при запуске двигателя на холостых оборотах и при полной остановке мотора. Крутящийся момент становится неравномерный и появляются рывки. Посторонние звуки могут также говорить о наличии вмятин или других механических повреждений, которые находятся на лопасти силового агрегата;

• При повышенном расходе технической смазки может наблюдаться и токсичный выхлоп. Причина кроется в воздушном фильтре или в неправильно подключенный к турбокомпрессору воздушный канал. Засоры этих участков тоже нередко приводят к такому негативному результату;

• Нарушение герметичности маслопроводов и его выход из турбокомпрессора – это самые частые признаки выхода из строя актуатора турбины. Это происходит при засорении кожуха оси силового узла. Еще выход смазки может произойти из-за поломки маслопроводов или закоксованности.
