Устройство, схема и подключение промежуточного реле. часть 2

Что такое реле, и как оно работает

Как сделать из «минуса» «плюс» и наоборот? Как подцепиться к электроприводу? Как открыть багажник с брелока сигнализации? Как заблокировать запуск двигателя? На все эти вопросы есть  ответ: с помощью реле.

Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля.

Обычно реле имеет 5 контактов (бывают и 4-хконтактные и 7-ми и т.д.). Если Вы посмотрите на реле внимательно, то увидите, что все контакты подписаны. Каждый контакт имеет своё обозначение. 30, 85, 86, 87 и 87А. На рисунке видно где, какой контакт.

Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.

В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 замкнут с контактом 87А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87А и соединяется с контактом 87. Вот и весь принцип действия. Вроде бы ничего сложного.

Реле часто приходит на выручку во время установки дополнительного оборудования. Давайте рассмотрим простейшие примеры применения реле.

Блокировка двигателя

В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.).

Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.

Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.

Допустим, нам надо получить «минус», но у нас есть только «плюсовой» сигнал (например, у автомобиля положительные концевики, а у сигнализации нет входа положительных концевиков, а есть только вход отрицательных). На помощь опять приходит реле.

Подаём на один из контактов катушки (86) наш «плюс» (с концевиков автомобиля). На другой контакт катушки (85) и на контакт 87 подаём «минус». В итоге на выходе (контакт 30) получаем нужный нам «минус».

Если нам надо, наоборот, из «минуса» получить «плюс», то маленько меняем подключение. На контакт 86 подаём исходный «минус», а на контакты 85 и 87 подаём «плюс». В итоге на выходе (контакт 30) получаем нужный нам «плюс».

Если нам надо из слаботочного отрицательного выхода сигнализации (в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.д.) сделать хороший мощный «минус» или «плюс», то тоже используем эту схему.

На контакт 85 подаём выход с сигнализации. На контакт 86 подаём «плюс». На контакт 87 подаём сигнал той полярности, который нам надо получить на выходе. В итоге на контакте 30 мы имеем ту полярность, которая на контакте 87.

Открытие багажника с брелока автосигнализации

Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации. Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему.

Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт.

Теперь, при подаче сигнала с сигнализации на открытие багажника, реле сработает и на провод электропривода багажника пойдёт «плюс». Привод сработает, и багажник откроется.

Это лишь немногие схемы подключения с использованием реле. Ещё немного схем с использованием реле можете найти на сайте в категории схемы хитрушек и в разделе схемы подключения к центральному замку.

Информационный бизнес сайт

Общий смысл подключения через реле — нагрузка на выключатель, который управляет устанавливаемым оборудованием. В состоянии покоя, т.
А чем больше деталей — тем меньше надежность. In: Бизнес секреты Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля.
Схема подключения центрального замка при дополнительно установленном активаторе активаторах к сигнализациям, не имеющим встроенных реле интерфейса центрального замка. Контакты 30 и 86 поменяны местами.
А именно. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.
У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания.
Напряжение подключается к катушке, магнитное поле притягивает якорь, он замыкает или размыкает контакты.
Скачать тут.
Импульсное реле принцип работы и схема подключения. Часть 2

Читайте дополнительно: Показания изоляции не удовлетворяют требованием нтд

Проще некуда

Это самая простая схема, которая предусматривает подключение к аккумулятору или генератору как источнику питания.

Схема предусматривает, что ДХО будут активизироваться одновременно с пуском двигателя. Суть заключается в том, чтобы плюс завести на плюсовую клемму от замка зажигания вашего Рено Логан или той же Лада Ларгус, а минус зафиксировать на корпусе авто в любом удобном месте. Все выглядит просто и предельно логично. Но торопиться с выводами не стоит, как и выполнять подобное подключение. Ведь у него имеется очевидный недостаток.

Если систему собрать по такой схеме, диоды из ДХО начнут работать постоянно, пока ключ находится в замке зажигания. Ни о каком согласовании с другими фарами здесь речи не идет. А потому подобное соединение противоречит ГОСТу и ПДД.

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:

Для того чтобы хорошо освещать дорожное полотно, данный вид оптики должен иметь четкую границу пучка вверху. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
Если автопроизводитель не предусмотрел места для креплений ПТФ, ни в коем случае не устанавливайте их выше фар головного света. Старайтесь размещать их как можно ближе к дорожному полотну. Чем ниже будет находиться данная оптика, тем лучше она будет «разбивать» туманную преграду перед вами. Но не забываем и о дорожном просвете автомобиля. Если фара будет расположена на расстоянии 10 сантиметров от асфальта, то во время дождливой погоды она постоянно будет намокать, а вода, попавшая вовнутрь к отражателю, задержится там на несколько недель. И весь этот период стекло будет мутным, а качество освещения значительно ухудшится. На машинах типа ВАЗ «классика» оптимальным решением проблемы является установка ПТФ под стальным бампером. Так вы «убьете сразу двух зайцев». Во-первых, на таком расстоянии от дороги фара никогда не будет намокать, а во-вторых, смотрится она очень привлекательно и не уродует внешний облик машины. А вот где вообще нет смысла монтировать ПТФ, так это на крыше (часто так поступают владельцы внедорожников). Польза от такой иллюминации нулевая, зато слепить такая техника будет в полной мере.
Если это не заводская оптика, желательно приобретать ее со специальными заглушками. Так вы значительно увеличите ресурс эксплуатации фар и обеспечите им высокую безопасность при езде по пересеченной местности

А защищает противотуманки заглушка круглый год в любое время суток.
При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями (хотя бы раз в 2-3 месяца).

Требования к установке противотуманных фар

ПТФ состоят из трех корпуса с цоколем для крепления лампы, отражателя и стеклянного рассеивателя, которые обеспечивают нужную форму светового пучка. Особенности эксплуатации и назначение противотуманок налагает на них особые требования, которые нашли отражение в действующих правилах дорожного движения:

• устанавливать можно не более 2 фар;
• ПТФ должны крепиться с отступом 40 см от боковых краев авто и выше 25 см от поверхности дороги;
• луч должен быть направлен ниже, чем фары ближнего света;
• углы видимости не могут выходить за пределы следующих значений: -10…+15 градусов и -10..+45 по вертикали и горизонтали соответственно.

В бампере современных легковушек предусмотрены специальные места для монтажа противотуманных фар. При их отсутствии противотуманки следует крепить согласно рекомендаций производителя. Главные требования:

• жесткое крепление ПТФ на кронштейнах;
• защита электропитания предохранителем;
• правильные углы направления световых пучков.

Виды прерывателей и их особенности

Современные поворотные реле, в основном, подразделяются на два типа: термоэлектромагнитные и электронные. Каждому прибору присущи свои достоинства и недостатки, об этом и пойдет речь. Термоэлектромагнитные реле содержат в основе сердечник с двумя контактными группами и боковыми якорьками. Кроме того, они имеют обмотку из медной проволоки. Контакты, ведущие к лампочкам, подключены к нихромовой тонкой проволоке, а та, в свою очередь, к пластине, замыкающейся на сердечник.

В обычном состоянии, когда ток не идет в цепь, пластина не примыкает к его основанию. Когда электроны начинают перемещаться, нихромовая проволока нагревается, удлиняется и замыкает пластину с сердечником. Лампочки загораются. После идет остывание нихрома, пластинка снова отходит, ток меняет направление, а лампочки горят вполнакала. Так как процесс охлаждения-нагрева происходит довольно быстро, 1–2 раза в секунду, происходит мигание поворотников. Так как в цепь подключена и лампочка, расположенная на панели приборов, она также начинает пульсировать. Специфическое щелканье прерывателя – следствие циклических ударов якорьков о контакты.

Мигание поворотников авто

Реле подобного типа устанавливалось на все автомобили в течение довольно-таки длительного времени, однако оно имело (и имеет) существенный недостаток. Со временем проволока из нихрома вытягивается, и указатели поворота больше не работают. Помимо этого, существует еще и другой момент. Если одна из лампочек перегорает, значительно возрастает нагрузка на другие. В последние годы термоэлектромагнитные реле практически уже не устанавливаются на автомобили. Им на смену пришли более надежные электронные прерыватели.

Электронные реле указателей поворотов построены по тому же принципу, что и тепловые, но вместо проволоки из нихрома здесь действует электронная схема из транзисторов. В управляющую микросхему заложен алгоритм, благодаря которому производятся автоматические импульсы, в определенные моменты подающие ток на обмотку сердечника. Сама работа устройства заключена в следующем: после подачи напряжения на транзисторы от них идут частотные импульсы, имеющие те колебания, которые задаются программой в микросхеме. Проходя по цепи, ток притягивает якорь, замыкая контакты, ведущие к осветительным приборам, в результате чего лампочки загораются. Так как цикл состоит из различных по частоте сигналов, они то работают в полный накал, то тускнеют.

Электронное реле указателей поворотов

Преимущество электронных прерывателей в том, что они более надежны, чем тепловые. Кроме того, если в цепи перегорает одна из лампочек, другие работают дальше без лишней нагрузки. Правда, в некоторых автомобилях схема устроена так, что в этом случае перестает мигать контрольная лампа на панели приборов. Это сделано специально, чтобы дополнительно сигнализировать о неисправности. Правда, свои минусы есть и здесь. Прежде всего, подобное реле создает радиопомехи и может влиять на работу многих устройств. Второй негативный фактор – защита от короткого замыкания здесь очень слаба, и при малейшем перепаде электрического напряжения прерыватель может легко перегореть.

Как подключить сигнал Волги

Штатные звуковые сигналы автомобилей LADA потребляют не более 5А, а клаксоны Волги по 7А каждый. В связи с этим для их подключение необходимо использовать 4-х контактное реле. Схема подключения сигнала Волги универсальная для всех автомобилей:

Перед началом работ рекомендуется отключить минусовую клемму с аккумулятора. Все провода укладываем в гофру. Реле размещаем в защищенном от влаги и грязи месте. Весь процесс также показан на видео:

Про гарантию. В случае самостоятельно доработки автомобиля в части электрики есть вероятность в отказе от гарантийного обслуживания автомобиля. Поэтому установку сигналов от Волги следует выполнять в сервисном центре, где будут готовы после подключения предоставить документ, подтверждающий качество работы. Также можно обратиться с такой доработкой к официальному дилеру.

А вас устраивает работа штатного звукового сигнала на модели LADA? Готовы ли вы устанавливать клаксон от Волги? Напомним, ранее мы рассматривали другие способы, которые позволяют сделать эксплуатацию автомобиля более комфортной. Например, установка кронштейна крышки бензобака или как сделать выкидной ключ зажигания.

Ключевые слова: безопасность lada xray | безопасность лада веста | безопасность лада ларгус | безопасность лада гранта | безопасность лада калина | безопасность лада приора | безопасность 4х4 | безопасность нива | универсальная статья

Штатные звуковые сигналы ВАЗ 2110 достаточно тихие и порой не хватает их мощности для того, чтобы Вас заметили. Поэтому вместо заводских сигналов можно установить альтернативные звуковые сигналы, например от Волги. Либо установить дополнительный компрессорный сигнал. Перед тем, как покупать альтернативные звуковые сигналы убедитесь, что уровень сигнала не выше 120Дб, иначе Вы не пройдете ТО. Как сделать звуковой сигнал ВАЗ 2110 громче ? Ну конечно заменить штатные звуковые сигналы на более громкие или установить дополнительные гудки под капот.

Доработка реле поворотов 495.3747 | Мастер Винтик. Всё своими руками!

В последнее время стало применение светодиодных автомобильных ламп. Они более долговечные и потребляют меньше тока. Последнее как раз и влияет на работу реле поворотов, изменяя его частоту. Периодичность работы реле привязана к сопротивлению нагрузки, то есть к установленным лампам. При увеличении сопротивления нагрузки, что именно и происходит при перегорании или размыкании одной из ламп реле начинает срабатывать наиболее часто. Тот же самый эффект наблюдается и при установке светодиодов в указатели поворотов, так как их потребляемая мощность меньше, а это значит сопротивление значительно больше.

Изучив материал данной статьи, вы сможете доработать штатное реле указателей поворотов для светодиодов, чтобы оно срабатывало с нужной вам периодичностью.

Прежде всего немного о штатном реле. Реле указателей поворотов 3 контактное о котором пойдет речь устанавливается на автомобили начиная с ВАЗ 2108 по настоящее время, то есть на ВАЗ 2109, 2110, 2111, 2112, Ладу Приору, Ладу Калину, автомобили ГАЗ. Маркировка 495.3747-ХХ.

Для доработки реле необходимо будет вскрыть корпус. Для этого возьмите отвертку с плоским лезвием и снимите крышку корпуса оттягивая пластмассу защелок с двух противоположных сторон.

Теперь разберемся, что в этой схеме за что отвечает и как нам изменить работу чтобы при увеличенной нагрузки не изменилась частота срабатывания указателей поворотов. Первое это подключение. К выводу 31 подключается масса. 49а — вывод на лампы, 49 — вход «+» от выключателя указателя поворотов.

R3 — резистор ограничивающий ток на управляющую базу транзистора в микросхеме; R1 и С11 — именно эти радиоэлементы и отвечают за частоту выходного сигнала от ножки 3 микросхемы. От ножки 3 осуществляется питание обмоткой реле; Вывод 7 — тоже интересный вывод. Вывод контролирующий изменение сопротивления и соответственно напряжения на контакте 49 а. Именно он и дает команду микросхеме менять частоту при перегорании ламп. Микросхемы могут стоять не только указанные на схеме, но и например,КР1055ГП1Б и т.п. аналоги. Теперь представляя функциональное назначение элементов реле, нетрудно определиться с мерами по сохранению частоты срабатывания указателей поворотов при изменении их внутреннего сопротивления, то есть например при установке светодиодов.

Возможно изменить номинал емкости, увеличить его в два раза (заменив на конденсатор 4,7 мкФ вместо 2,2 мкФ — на фото емкость увеличена за счет параллельного подключения дополнительного конденсатора к штатному), но при этом наблюдается некорректная работа аварийной сигнализации.

Она будет работать с частотой в два раза ниже. Вариант с изменением сопротивления тоже не совсем удачен. Так как фактически здесь придется эмпирическим путем подбирать резистор ограничивающий ток на вывод 4, тоже не совсем удачный вариант.

Схема включения реле поворотов 495.3747

Остается последний и пожалуй наилучший выход. Фактически убрать контроль за сопротивлением нагрузки. Разрезав фольгу на печатной плате (красная линия) идущую к выводу 7 микросхемы мы получим устойчивое по частоте срабатывание указателей поворотов.

После этой переделки резистор R2 нужно уменьшить до 60 — 200 Ом.

Единственным недостатком такой доработки реле для светодиодов будет отсутствие за контролем перегоревших светодиодов, так как мы убрали фактически зависимость частоты от сопротивления нагрузки.

Использованы материалы сайта: autosecret.net

Как защитить кузов своего автомобиля от коррозии не переплачивая автомеханику.

Так как я заядлый автомобилист, меня интересует все что связанно с машинами. Перед каждым авто владельцем стоит задача защиты кузова автомобиля от коррозии. О таком оригинальном способе я читал и раньше, еще в начале прошлого века его использовали при защите корпусов кораблей. Но с коммерческим применением такой чудо технологии я столкнулся впервые. Читая рекламу в газетах я наткнулся на рекламу «Электрохимическая защита кузова автомобиля от коррозии», прочитав краткую статью я решил узнать поподробней в самом автосервисе. Подробнее…

Звуковой сигнализатор для автомобиля.

Звуковой сигнализатор автомобиля предназначен для дублирования двухтональным сигналом всех аварийных и «поворотной» контрольных ламп автомобиля, а также сигнализирования о превышении бортового напряжения свыше 17в.

Подробнее…

Способы отопления гаража

Очень удобно хранить машину в гараже. Особенно зимой — она лучше заводится, меньше происходит износ деталей и т.д. и т.п. Гараж — это хороший домик для вашего любимого авто

Реле переключения света фар

Реле переключения фар предназначено для переключения дальнего и ближнего света головных фар и для кратковременного включения дальнего света фар. Использование реле в цепях управления светом фар позволяет продлить срок службы контактов, которые при непосредственной коммутации цепей переключателей и ламп фар подгорают значительно быстрее, поскольку пропускают относительно большой ток.

Принципиальное устройство и работу такого реле рассмотрим на примере реле переключения фар РС711 (рис. 5).

Реле переключения света фар РС711, применяемое на автомобилях ГАЗ-3110, служит для переключения ближнего света фар на дальний и наоборот, а также для включения дальнего света для кратковременной сигнализации (мигание фарами). Управление реле осуществляется подрулевым переключателем.

Конструктивно реле РС711 представляет собой электромагнитное реле с одной группой переключающих контактов 8 (рис. 5) и с одной парой нормально разомкнутых контактов 5. Группа переключающих контактов имеет два неподвижных контакта и один перекидной с двумя фиксированными положениями.
Фиксация положений перекидного контакта осуществляется механической блокировкой, предусмотренной в конструкции переключателя.

Управление работой реле осуществляется переключателем П149-01 указателей поворота и света фар. При подаче переключателем кратковременных единичных управляющих сигналов на электрические выводы обмотки электромагнита («минуса» от источника питания) реле включает напряжение в электрическую цепь дальнего света фар, а при выключении центрального переключателя света (положение II) реле переключает фары с дальнего на ближний свет и наоборот.

Рис. 5. Реле переключения фар РС711: 1 – кожух; 2 – якорь; 3 – обмотка; 4 и 9 – контактные пластины; 5 – контакты сигнализации; 6 – монтажная панель; 7 – штекеры; 8 — контакты переключения фар; 10 – переключающее устройство; 11- пружина

Все элементы реле смонтированы на пластмассовой монтажной панели 6 и защищены кожухом 1. Для включения в электрическую схему бортовой сети автомобиля реле имеет шесть пронумерованных штекерных выводов 7, причем выводы под номерами «4» и «6» имеют по два соединенных между собой штекера.

Техническая характеристика реле переключения фар РС711

• Напряжение включения — не более 10,3 В;
• Потребляемая сила тока — не более 1,5 А;
• Сопротивление обмотки электромагнита – 10…11 Ом;
• Сила тока нагрузки на контактах реле – 20 А:
• Падение напряжения на штекерах при силе тока нагрузки 20А:
       — в цепи переключения фар (штекеры «5»-«4» и «5»-«6») — не более 0,15 В;
       — в цепи мигания дальнего света фар (штекеры «3»-«6») — не более 0,2 В;
• Зазор между контактами — 1…1,5 мм.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Устройство и модели реле контроля фаз

Zamel CKM-01

Пойдём от простого к сложному. В качестве примера рассмотрим сначала реле СКМ-01 производства польской фирмы Zamel.

CKM-01 от Zamel. Краткие характеристики на упаковке

У реле на вход подаётся три фазы (L1, L2, L3) и ноль (N), питание внутренней схемы – от фазы L1. Выходное реле — с одним переключающим контактом. Также имеются два индикатора, которые показывают чередование и асимметрию фаз.

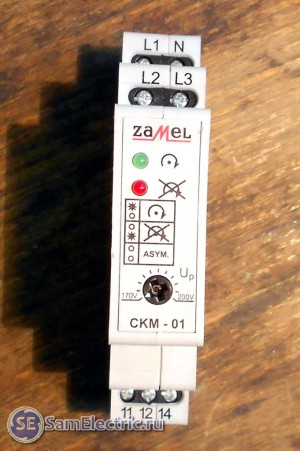

Вот как это реле выглядит вживую:

Реле контроля фаз Замель CKM-01. Внешний вид

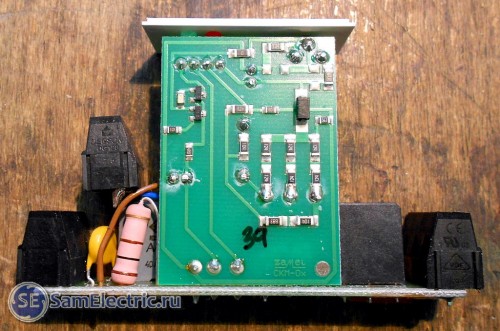

Электрическая схема реле CKM-01 Zamel очень простая, собрана всего на двух транзисторах. Внутренности  CKM-01 Zamel можно рассмотреть ниже на фото.

Zamel CKM-01. Внутреннее устройство

Zamel CKM-01. Внутреннее устройство

Zamel CKM-01. Внутреннее устройство

Инструкцию от производителя можно будет скачать в конце статьи.

РНПП-311

РНПП-311Реле напряжения, перекоса и последовательности фаз

Недавно появилось реле РНПП-311М, у него более современный и компактный корпус и больше настроек.

Реле напряжения, перекоса и последовательности фаз РНПП-311М

Далее, по степени увеличения функциональности.

OMRON K8AB

Более навороченная модель — OMRON K8AB:

Omron K8AB-PA. Внешний вид

Тут уже есть дополнительный регулятор времени срабатывания (реагирования). Также это реле реагирует не только на понижение, но и превышение напряжения на одной из фаз.

Схема собрана на микроконтроллере, как и все модели, которые рассмотрю ниже.

Временная диаграмма и схема, расположенная на боковой стенке этого реле:

Omron K8AB – временные диаграммы, настройка и схема

В линейку реле Omron K8AB входят 4 модели, и они обеспечивают очень расширенные настройки, на любой вкус. Инструкция – там же.

Carlo Gavazzi DPC01

Ещё одно реле контроля напряжения, из тех, что мне попадались – Carlo Gavazzi DPC01. Оно участвует в схеме промышленного компрессора-холодильника, про который я писал в статье про применение Устройства Бесперебойного питания (ИПБ, UPS) или про то, как я спас молоко от прокисания.

Carlo Gavazzi DPC01

На входе – три фазы, на выходе – два реле, контакты которых в данном случае подключались в схему последовательно и рубили цепь питания схемы управления. Кроме четырех регуляторов настроек, под крышкой с сорванной пломбой – ещё переключатели режимов работы.
