2ar-fe

Недостатки и слабые места

Если правильно эксплуатировать 3UR, то срок службы не разочарует. Как и все тойотовские движки он надёжен, но питает любовь только к оригинальному моторному маслу и не терпимо относится к его низкому уровню. Разберём все минусы по порядку:

• маслосъёмные кольца страдают от образования на их корпусе нагара;

• закоксовывание колец приводит к большому расходу масла;

• при недостаточном количестве смазки в моторе проворачиваются вкладыши коленчатого вала;
• слабые места мотора это система электронного открытия дросселя и датчик картерных газов;

• водяная помпа иногда не проживает и ста тысяч пробега;

• не часто, но всё же случалось, что гидронатяжитель клинил, из-за этого может ослабнуть натяжение цепи ГРМ.

Цепи ГРМ 3UR-FE

По сравнению с более ранними моторами Тойоты проблем прибавилось, но это плата за технологичность и мощность, в результате которых усложнилась конструкция.

Тюнинг

Garrett T3/T4

Добавить мощности мотору 2TR-FE можно, установив турбину или компрессор. На рынке большое количество кит-комплектов. Рекомендуют ставить комплектующие Garrett T3/T4. Можно сэкономить и воткнуть китайскую турбину, однако долговечности от дешёвой детали ждать не стоит. На стандартной поршневой турбо кит позволит добиться мощности более 250 л.с.

Rotrex C30-94

Та же ситуация и с компрессорами. В продаже есть множество китайских деталей, но лучше всего на 2ТР-ФЕ поставить кит Rotrex C30-94. Этот комплект гораздо дороже, но надёжней. При стоковых поршнях компрессор поднимет мощность мотора до 250-270 л.с.

Недостатки и проблемы

Как показывает практика, двигатели 2.5 2AR-FE при грамотном обслуживании эксплуатируются длительное время без ремонта. Это семейство считается одним из самых надежных и долговечных разработок Тойоты. Но некоторые проблемы все-таки присутствуют.

1, 2 — управляющие клапана VVT-I на впуске и выпуске соответственно, 6 — масленый насос, 7 — маслоприемник, 8 — масляный фильтр, 9 — балансирный вал, 11 — масляная форсунка

Автомобилисты жалуются, что:

• на холодную слышен треск муфт системы VVT-I;
• у цепи ГРМ незначительный ресурс и ее хватает на 150 тысяч км;
• подтекает водяная помпа, независимо от пробега;
• при километраже свыше 100 тысяч км наблюдается падение компрессии.

Но типичных неисправностей у агрегатов 2AR-FE нет.

Регламент обслуживания 2ZR-FE

Силовая установка достаточно капризна. Чтобы сохранить и продлить заявленный ресурс в 200000 километров следует систематично производить техническое обслуживание силовой установки. Своевременная замена расходников и умеренные нагрузки позволят не только сохранить ресурс агрегата, а также увеличить его.

Одним из важнейших расходников является моторное масло, двигатель очень капризен к качеству смазки, так как оснащен системой Dual VVT-i и гидрокомпенсаторами, неправильно подобранное или некачественное масло может вызвать проблемы с фазовращателями и гидротолкателями, а также несвоевременная замена может вызвать залипание клапанов VVT-i.

1. Проверку цепи Грм следует производить каждые 40 тысяч километров, а заменить ее нужно после 100000 километров пробега, также с цепью меняются все натяжители и ролики, если этого не сделать, то цепь после больших пробегов начнет брякать или вовсе перескочит, перескок цепи грозит встречей клапанов и поршней, так как силовая установка гнет клапана;
2. За свечами нужно следить раз в 20 тыс. км., во время проверок стоит почистить их и отрегулировать зазор, меняются свечи раз в 60 тысяч километров пробега, пренебрежение этим правилом может принести плачевные последствия — катушки зажигания могут выйти из строя;
3. Замену масла стоит производить раз в 10 тыс. км., если этого не делать, то могут возникнуть отложения в клапанах VVT-i, а также гидрокомпенсаторы выйдут из строя достаточно быстро;
4. Состояние приводных ремней навесного оборудования следует проверять каждые 50 тыс. км., при необходимости менять;
5. Охлаждающую жидкости рекомендуется менять каждые 4 года эксплуатации транспортного средства, состояние помпы следует проверять раз в 50 тысяч километров.

Механизм газораспределения 2ZR-FE. Привод осуществляется цепью

Моторы Renault семейства К

K4MK4M

K7M

— один из наиболее надежных и неприхотливых моторов с большим ресурсом. Его до сих пор устанавливают на самые простые комплектации автомобилей Renault Logan и Sandero. Небольшой рабочий объем в 1,6 л, восьмиклапанная конструкция и крайне невысокая форсировка — мощность 82–87 л.с., обеспечили ему ресурс до 400 000 км и иногда даже более этого. Блок цилиндров чугунный, несклонная к масложору конструкция поршневой группы. Хорошая стойкость к небольшому перегреву. При использовании качественных расходных материалов, своевременной установке хороших комплектующих типа ремня ГРМ с роликами, насоса охлаждающей жидкости и своевременной регулировке клапанов мотор показывает чудеса надежности.

Слабые места и недостатки двигателя 1АZ-FЕ

Заводом изготовителем точный ресурс двигателя 1АZ-FЕ не указан. Но пробег в 300 тыс. км при должном обслуживании проблем с двигателем не вызовет. При высокой надежности возникают неприятности, абсолютно беспроблемным данный агрегат не назовешь.

Картер — он же верхняя часть масленного поддона 1AZ

Неисправности появляются после большего пробега, когда детали и механизмы подвергаются износу.

Поломки и устранение:

Сорвана резьба крепления ГБЦ. Внешне проявляется в подтеках антифриза на задней стенке. Данный конструктивный просчет может привести к перегреву, сбою геометрии, блок можно выбрасывать. Проблема решается улучшением резьбы существующего блока цилиндров или установкой нового блока улучшенной модификацией. Проблема слабой резьбы крепления головки блока цилиндров была устранена Тойотой в 2007 году.

Масленый насос расположен в картере и приводится в движение дополнительной цепью.

• Повышенная вибрация мотора на холостых оборотах лечится чисткой дросселя, клапана холостого хода, форсунок, системы ЕGR (есть только у 1АZ на японском рынке), заменой опорных подушек.
• Когда появляется нагар в агрегате, ощущается дерганая работа двигателя 1АZ, связанная с загрязненной дроссельной заслонкой или впускным коллектором. Если их чистка не принесла результата, то причина в муфте VVT-і или в лямбда-зонде.
• В Японии силовой агрегат оборудовался системой ЕGR, как следствие образование нагара и плавание оборотов, а за ним потеря тяги, общей задержкой работы машины, увеличение расход топлива. Исправить этот минус можно заглушив клапан.
• В геометрии происходит сбой при перегреве ДВС, что приводит к замене на контрактный мотор.
• Использование бензина ниже АИ-95 приводит к неисправности топливного насоса, форсунок.

Масленый насос расположен в картере и приводится в движение дополнительной цепью.

2AR-FXE

The 2AR-FXE is an Atkinson cycle variant of the 2AR-FE. It has the same bore and stroke, but the cams and pistons are unique.
Geometrical compression ratio is 12.5:1

The large valve overlap leads to a reduction in cylinder charge and reduced torque and power output, but efficiency is increased. This combination makes the 2AR-FXE suitable for use in hybrid vehicles, where peak torque and power demands can be met by the electric motor and battery.

Maximum output when used in the Camry hybrid is 154 hp with 153 lb·ft of torque which doesn’t include the additional power of the electric motor that is used in the Camry Hybrid.

Applications:

• Toyota Camry Hybrid (XV50)
• Toyota Avalon Hybrid (XX40)
• Toyota Harrier Hybrid (XU60)
• Lexus NX 300h (AZ10)
• (AH30)
• Lexus ES 300h (XV60)
• Toyota RAV4 Hybrid (XA40)

Недостатки поломки и проблемы Тойота 2AR FE

Пришедший на замену 2AZ FE двигатель 2AR FE стал полноценным силовым агрегатом. Это достойный и надежный мотор, который при должном уходе пройдет до полумиллиона километров.

Из недостатков опытные механики выделяют следующие проблемы:

• течь насоса, которая обычно обнаруживается после 150 тысяч километров пробега;
• шумы и постукивания муфты VVTi на холодную. Это детская болезнь данного типа моторов, которую не смогли убрать инженеры. Образуются из-за особенностей конструкции двигателей 2AR FE;

Последнюю проблему обычно решают заменой муфты, но не на всех силовых агрегатах новая муфта перестает стучать. Так что автовладельцу, на машине которого проявилась эта болезнь, придется смириться.

Из-за тонкостенного алюминиевого блока цилиндров модификации двигателей 2AR FE являются одноразовыми. Они не подлежат капитальному ремонту и расточке цилиндров. Опытные механики говорят, что силовой агрегат сделан добротно, поэтому постоянный уход и ежегодное профилактическое техническое обслуживание подарят двигателю лишние 200 тысяч километров пробега.

Похожая статья Технические характеристики двигателя Мерседес OM 612

Цепь газораспределительного механизма имеет низкий жизненный ресурс. Всего 150 000 километров. Однако опытные механики советуют проверять ее каждые 50 тысяч, чтобы не было сколов или трещин. Обрыв цепи приводит к загибу клапанов. Это грозит покупкой нового или контрактного мотора.

Опытные автовладельцы отмечают, что после пробега в 100 000 километров, наблюдается падение компрессии. Обычно происходит из-за использования плохого топлива или загрязненных фильтров.

Опытные механики также не рекомендуют тюнинговать атмосферную модель двигателя 2ARFE. Потому что это овощной силовой агрегат, который бесполезно модифицировать и разгонять на нем мощность.

А опытные автовладельцы подтверждают, что проще купить нормальный автомобиль с турбированным мотором. А тюнинг подобного двигателя не стоит денег. Хотя многие умельцы умудряются оснастить движок турбокитами типа garret T3. Говорят помогает и увеличивает мощность в несколько раз. Главное покупать вместе с турбо кит кованые поршни, чтобы они дольше выдерживали нагрузку и мотор смог пройти больше 300 000 километров.

Сложности покупки

Много автомобилей покупается в корпоративные парки, что с одной стороны плюс, с другой минус. Плюс в том, что многие компании хорошо обслуживают машины, а минус – обратная сторона. Некоторые парки используют ее как «ишака», убивая большими пробегами.

Проверяйте количество секреток и различных сигнализаций, если их много отключенных, то загляните в документы. Седан Камри чуть ли не лидер угоняемости, а отключенные сигналки – вероятность того, что перед вами угнанный автомобиль.

Криминал – еще одна сложность покупки.

В связи с огромным спросом появляются даже телефонные аферисты, звонок на номер которых платный и стоит дорого. Как вы понимаете машины у них даже нет.

Описание типа двигателя и этапов его разработки и выпуска

Свою историю наследования мотор 2tr fe начинает в далеком 1953 году. В это время был выпущен первый двс серии R. В 1982 году после внесения ряда изменений мир увидела серия моторов Y. Рестайлинг не заставил себя долго ждать и после существенной модернизации в 1989 году были выпущены двигатели RZ. Конструктивные решения в этой серии оказались достаточно передовыми, поэтому долгое время существенных изменений RZ не получали. В 2003 году Toyota все же решила обновить серию, начав выпуск моторов 1TR. Также в этом же году началось производство и более мощного двигателя 2tr fe .

Внешний вид силовой установки

Среди четырехцилиндровых моторов производства Toyota 2tr fe является самым объемным. В 2020 был произведен небольшой рестайлинг, в результате которого возросла степень сжатия и оба распредвала получили систему изменения фаз газораспределения Dual-VVTi. Мотор имеет внушительный вес, так как блок цилиндров отливается из чугуна.

Расход масла у мотора 2tr fe внушительный. Технические характеристики вышедшей с завода силовой установки говорят о том, что 300 грамм масла на 1000 километров пробега не являются поводом для беспокойства. В поношенных моторах нередко двигатель потребляет литр масла на аналогичное расстояние. Связанно это с высоким угаром смазки, а также конструктивными особенностями, которые имеют маслосъемные колпачки и поршневые кольца.

Характеристики двигателя позволяют увеличить мощность без потери ресурса. Силовую установку можно форсировать с помощью стоковых турбо китов. Изменять что-либо в цилиндропоршневой группе не рекомендуется. В случае нехватки мощности следует присмотреться к восьмицилиндровым двигателям Toyota. Очень часто они являются взаимозаменяемыми с 2tr fe.

Двигатели Toyota Rav 4 4 поколения

Toyota Rav 4 4 поколения

Тойота Рав 4 4 поколения комплектовались следующими моторами:

• бензиновые 2.0 3ZR-FE и 2.5 2AR-FE;
• дизельный мотор 2.2 2AD-FHV.

2.0 3ZR-FE

Двухлитровый ДВС марки 3ZR используется в Toyota Rav 4 4 поколения в сочетании с вариатором или механической коробкой передач.  Основные характеристики двигателя 2.0 Рав 4 4 поколения:

• мощность (л.с.) – 146;
• максимальный крутящий момент (Н*м) – 187;
• объем (куб.см) – 1986;
• степень сжатия – 10;
• разгон с ноля до ста км/ч (с) – 11,3;
• предел скорости (км/ч) – 180;
• впрыск топлива – распределённый DOHC, dual VVT-i;
• привод ГРМ – цепной;
• расход в городском, загородном и смешанном цикле (л/100 км) – 9,4; 6,4; 7,5.

Примерный ресурс двигателя Рав 4 2.0 3ZR-FE составляет 250 – 300 тыс. км, а заводская гарантия даётся на 100 тыс. км или три года. Допустимые производителем показатели расхода масла ограничены до 1 литра на 1000 км.

Глобальных проблем у двигателя 2.0 3ZR-FE нет.  Но есть недостатки:

• повышенная вибрация при работе на холостом ходу;
• быстрая растяжка цепного привода ГРМ;
• сложности с запуском зимой (при температуре ниже -10);
• течь помпы.

Двигатель Тойота Рав 4 2.5 2AR-FE

Toyota Rav 4 с мотором 2.5 2AR в России продается только с полным приводом и автоматической коробкой передач. Характеристики Рав 4 с двигателем 2.5 2AR-FE:

• мощность – 180;
• максимальный крутящий момент – 233;
• объем – 2494;
• степень сжатия – 10,4;
• разгон с ноля до ста – 9,4;
• предел скорости – 180;
• впрыск топлива – распределённый DOHC, dual VVT-i;
• расход в городском, загородном и смешанном цикле – 11,4; 6,8; 8,5.

Согласно эксплуатационным данным ресурс двигателя 2.5 AR-FE Рав 4 составляет более 300 тыс. км, а гарантийный срок равняется ста тысячам или трем годам. Компания Тойота допускает потребление масла мотором Рав 4 2,5 2AR-FE до 1000 грамм на 1000 км.

Минусы проявляются в следующем:

• низкий ресурс цепи газораспределительного механизма;
• отмечаются потёки из помпы;
• снижение уровня компрессии после набега более ста тысяч километров;
• при пуске в мороз появляется посторонний звук со стороны муфт VVT-i.

Дизельный 2.2 2AD-FHV

На Toyota Rav 4 4 поколения используются и дизельный мотор 2AD-FHV в сочетании с шестиступенчатой АКПП и полным приводом. Основные характеристики Rav4 2.2 дизель:

• мощность – 150;
• максимальный крутящий момент – 340;
• объем – 2231;
• степень сжатия – 15,7;
• разгон с ноля до ста – 10;
• предел скорости – 185;
• впрыск топлива – прямой Common-rail, DOHC;
• средний расход – 6,7;
• привод ГРМ – цепь;
• ресурс – около 300 тыс. км.

2AD-FHV

В конструкции ДВС 2AD-FHV предусмотрены гидрокомпенсаторы, которые повышают общий уровень надёжности. Не вызывает никаких нареканий и цепной привод ГРМ. При этом отмечается низкое потребление топлива, по отношению к мощности мотора. Из недостатков:

• низкий ресурс сажевого фильтра;
• периодически отмечается повышенное потребление масла;
• часто наблюдается разрушение прокладки головки блока цилиндров;
• быстрое засорение клапана EGR.

Обзор неисправностей и способов их ликвидации

Технические характеристики TOYOTA CAMRY GRACIA 2.2 V SELECTION ТОЙОТА КАМРИ ГРАЦИЯ 2.2 В СЕЛЕКТИОН

При правильной эксплуатации мотора его капремонт потребуется, когда одометр покажет более 500 тысяч километров пробега. Это обусловлено высокой надежностью тойотовских движков. При достижении 250 000 километров двс может потребовать замены поршневых колец. Пробег до ремонта зависит от того какое масло для двигателя 2tr fe использовалось в процессе эксплуатации. Существуют агрегаты работающие по 6 000 тыс. км до капиталки.

Выпускной коллектор

Система охлаждения требует регулярной чистки, так как мотор 2tr fe преимущественно устанавливается на внедорожники. При самом неблагоприятном стечении обстоятельств перегрев может вызвать заклинивание поршней в цилиндрах.

Навесное оборудование, маховик и головка блока цилиндров требуют минимум вмешательства. Обрыв или перескок привода ГРМ — крайне редкое явление. В случае возникновения такой неисправности ничего серьезного не последует. Конструкция двигателя такова, что поршни не бьют по клапанам. Снимать крышку гбц для регулировки теплового зазора также нет необходимости, потому что используются гидротолкатели.

Что не так с одноразовым двигателем Toyota 2.4 (2AZ-FE)?

Toyota Camry 40-й серии – один из самых популярных и востребованных автомобилей на вторичном рынке. Почти все предлагаемые экземпляры оснащены 2,4-литровым двигателем. В этой статье мы расскажем о нюансах и проблемах этого силового агрегата.

2,4-литровый двигатель носит индекс 2AZ-FE и, соответственно, относится к семейству AZ, которое появилось на «Тойотах» в 2000 году.

Блок двигателя 2AZ-FE алюминиевый, с помещенными в него гильзами и открытой рубашкой системы охлаждения. Мотор оснащен двумя балансирными валами.

В ГБЦ, отлитой из алюминиевого сплава, находятся 16 клапанов, приводимые двумя распредвалами. Впускной распредвал оснащен фазовращателем VVTi. В приводе ГРМ используется довольно долговечная цепь. Однако двигатель 2AZ-FE все же требует специфического обслуживиния: тепловые зазоры клапанов нужно проверять и регулировать каждые 100 000 км, т.к. гидрокомпенсаторов в их приводе нет.

Этот двигатель встречается не только на Camry, но и на всех переднеприводных Toyota. В том числе и на гибридных.

До 2008 года двигатель 2AZ-FE выпускался без изменений. Его мощность составляет 160 л.с. Небольшая модернизация случилась в 2008 году: степень сжатия подросла с 9.6 до 9.8, а мощность достигла 166 л.с.

Гибридный вариант этого 2,4-литрового мотора носит индекс 2AZ-FXE. Этот двигатель работает по циклу Миллера, отличается поршнями, распредвалами и программой управления. Такой мотор выдает 130 л.с. и обладает геометрической степенью сжатия 12:5 (реальная степень сжатия, разумеется, ниже).

Почему одноразовый?

Инженеры Toyota подверглись общей тенденции и не предложили для этого двигателя никаких ремонтных размеров поршней, колец и вкладышей. Поэтому при любых проблемах с цилиндро-поршневой группой приходится сопоставлять стоимость «творческой» расточки или гильзовки и покупки контрактного мотора.

Вообще 2,4-литровый двигатель 2AZ-FE может пройти более полумиллиона км без существенных проблем. Однако он не лишен врожденных дефектов, о которых нужно знать.

Почему «срывает голову»?

Головка блока цилиндров двигателя 2AZ-FE очень термонагруженная и при высокой нагрузке на двигатель (езда в пробках летом, затяжной подъем в гору в жару) она перегревается, что приводит к деформации. Как говорят, ГБЦ «становится домиком».

Нарушается герметичность прилегания ГБЦ и ее прокладки к блоку. В этом случае из открытой рубашки охлаждения блока антифриз моментально прорывается в цилиндры.

Газы из цилиндров наоборот рвутся в систему охлаждения: появляются «газики» в расширительном бачке и парение из выхлопной трубы.

Разумеется, это усложняет ремонт и увеличивает расходы. Приходится нарезать новую резьбу либо вставлять резьбовые втулки (ввертыши) и «прикручиваться» к ним.

Проблема была признана компанией Toyota. Немало блоков двигателей 2AZ-FE были заменены по гарантии.

С 2006 года начался выпуск модернизированных блоков с оптимизированной циркуляцией охлаждающей жидкости в его верхней части.

Причины жора масла

Двигатель 2AZ-FE отличается повышенным расходом масла на угар. Причины «масложора» разные:

• Двигатели 2AZ-FE для североамериканского рынка (много таких машин было ввезено из США) с конвейера получили неудачные маслосъемные кольца. Солидный жор масла начинался после пробега в 80 000 км (50 000 миль).
• Масляным аппетитом обладают двигатели 2AZ-FE, выпущенные с 2006 года. У таких моторов улучшенный блок, на котором резьба для болтов ГБЦ держится гораздо лучше. Однако из-за просчетов и дефектов такие моторы более охотно расходуют масло. Для устранения проблемы предлагается менять все поршни в сборе.
• Еще одна причина повышенного расхода масла также была объяснена производителем. Как оказалось, из-за конструктивных особенностей агрегата 2AZ-FE при торможении двигателем возникает сильное разряжение во впускном коллекторе. Из-за этого масло буквально засасывается во впуск и сгорает в цилиндрах.
• Расход масла на двигателе 2AZ-FE увеличивается с пробегом из-за естественного износа стенок цилиндров и маслосъемных колец. Иногда удается обойтись только заменой поршней и колец. Но обычно к такому ремонту не прибегают и продолжают эксплуатировать двигатель. Тогда уже ситуация может дойти до того, что цилиндры пойдут эллипсом, увеличится зазор между стенками и поршнями. В результате двигатель 2AZ-FE начнет работать со стуком поршней. В этом случае – либо ремонт двигателя, либо перегильзовка тонкостенного блока.

Надежность и ремонтопригодность

Как и все двигатели Тойота, 2AR FXE имеет репутацию долговечного и надежного агрегата. Его отличает высокая экономичность, вот уже 9 лет он устанавливается на различные автомобили. Недостатки традиционны для двигателей этой марки:

• чувствительность качеству ГСМ;
• стук муфт VVT-i на непрогретом двигателе, лечится заменой;
• течь помпы;
• в отдельных случаях отмечают повышенный расход масла на высоких оборотах;
• относительно короткий межсервисный интервал.

Разборка 2AR-FXE

Несмотря на наличие чугунных гильз, блок цилиндров считается одноразовым. Фирменные центры рекомендуют замену двигателя. Но ресурс этого двигателя высок. Отмечались случаи пробега до 700 тыс. км без капитального ремонта.

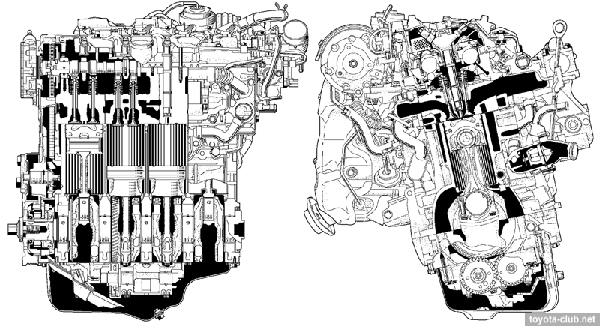

Техническая структура

На момент создания двигатель Тойота 2.5 2AR считался одним из самых инновационных, поскольку в нем применили легкосплавный гильзованный блок из алюминия. Для охлаждения применили открытый тип рубашки.

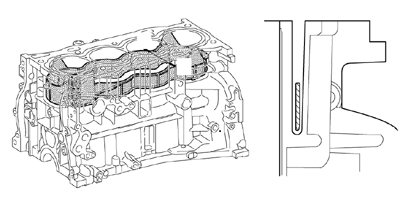

Проставка в блоке цилиндров

Литой картер, который использовался в качестве верха масляного поддона, прикреплен к блоку цилиндров. А для снижения нагрузки в поршневой системе при максимальном давлении предусмотрен 10-миллиметровый дезаксаж (смещение оси) для коленчатого вала.

Сам коленвал наделен:

• 8 противовесами;
• шейками с уменьшенной шириной;
• отдельными крышками на коренных подшипниках.

Коленвал и балансировочный механизм

От него к балансирному механизму с полимерными шестеренками предусмотрена приводная шестеренная передача. Таким узлом инженеры комплектуют четырех цилиндровые моторы Тойоты объемом, превышающим 2 л.

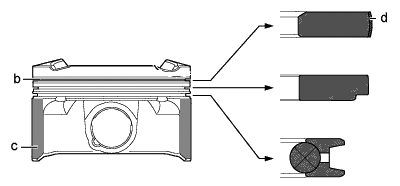

Структура легкосплавных поршней Т-образная с рудиментарной юбкой. На канавке компрессионного кольца анодированный слой, а для его кромки использовано покрытие, нанесенное по технологии конденсации паров. Соединение поршней с шатунами происходит за счет плавающих пальцев.

b — алюмитовое покрытие, с — полимерное покрытие, d — PVD покрытие

Для интенсивной циркуляции охладителя в рубашке охлаждения присутствует проставка. Подобное строение помогает равномерно распределить термонагрузку, улучшить теплоотвод в верхней части цилиндров.

Распредвалы установлены отдельно в специальный корпус, монтирующийся на ГБЦ отдельно для упрощения обслуживания. Для регулировки зазоров клапанов применены гидрокомпенсаторы вместе с роликовыми толкателями или рокерами. Для подвода смазки к ним в крышке головки имеется магистраль.

Привод ГРМ цепной, однорядный. Для проверки гидронатяжителя и стопорного механизма, которые расположены с внутренней части крышки, есть сервисное отверстие. Смазывается привод отдельно с помощью масляной форсунки.

1 — звездочка впускного вала, 2- демпфер, 3, 4 — впускной и выпускной валы соответственно, 5 — рокер, 6 — башмак, 7 — натяжитель, 8 — звездочка выпускного вала, 9 — успокоитель, 10, 11 — впускной и выпускной клапана соответственно, 12 — гидрокомпенсатор

От всех предшественников серию 2AR отличает одна черта – это установка приводов изменения фаз газораспределительного механизма на распредвалах и клапанах впуска и выпуска. Диапазон показателей для впуска в пределах 50 градусов и 40 для выпуска.

Циклоидный шестеренный масляный насос приводится в движении цепью, идущей от коленвала. В самом блоке есть масляные форсунки, которые «работают» на смазке поршней.

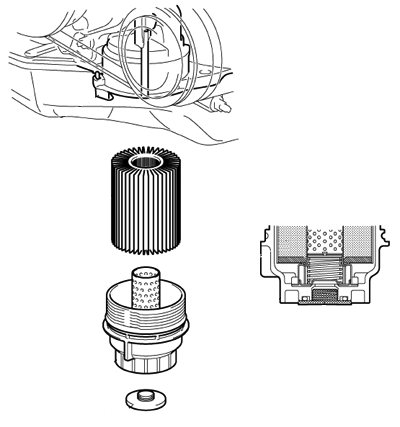

Для масляного фильтра, закрепленного под мотором вертикально, предусмотренные разборные кассеты. Такое строение довольно экономичное, поскольку сменные картриджи дешевле устройства.

Масляный фильтр разборный

Общие конструктивные особенности

Dual VVT-i

Технические характеристики автомобиля Toyota FunCargo Тойота ФунКарго 1.5 AT 106 л.с.

Эта система имеет корни еще с далекого 1996 года, так что в ее надежности сомневаться не стоит. Cуть работы заключается в том, чтобы дать большое количество момента как на низких, так и на высоких оборотах. Это является огромным достоинством, потому что обыкновенные моторы имеют максимальный прирост мощности либо только на низких, либо только на высоких оборотах.

На низких оборотах клапаны открываются меньшими кулачками, давая прирост мощности именно в этот период. Когда обороты возрастают, давление масла в блоке увеличивается, выдвигая кулачки побольше. На больших оборотах уже они открывают клапаны.

ACIS

Суть работы заключается в разделении впускного коллектора на две части специальной заслонкой. При помощи электроники она способна открываться под разными углами, в зависимости от режимов работы двигателя. Так же как система Dual VVT-I, ACIS увеличивает крутящий момент как на низких, так и на высоких оборотах.

Чугунные гильзы

Это очень важное достоинство, увеличивающее ресурс двигателя. Несмотря на то, что блоки цилиндров сделаны из алюминия, внутри них находятся высокопрочные чугунные гильзы, стойкие к износу. Они имеют специальную форму, для того чтобы производился лучший теплоотвод

Таким образом, в Toyota получили легкий алюминиевый двигатель, ресурс у которого такой же, как в чугунном

Они имеют специальную форму, для того чтобы производился лучший теплоотвод. Таким образом, в Toyota получили легкий алюминиевый двигатель, ресурс у которого такой же, как в чугунном.

6 AR-FSE (2.0)

Самый распространенный движок на Камри, потому что идет в самых дешевых комплектациях и отличается экономичностью. Объем двигателя – 2 литра. Из поколения в поколение Toyota ставили агрегат 1 AZ, немного изменяя его конструкцию, однако 6 AR-FSE претерпел сильные изменения и стал гораздо технологичнее. Благодаря наличию дополнительных форсунок во впускном коллекторе и комбинированному впрыску, он стал гораздо экономичнее и быстрее. Такое усложнение конструкции сказалось на запасе прочности, но он все равно остался большим: 350 тысяч километров.

Название	Мощность/ крутящий момент	Литраж	Количество цилиндров/ клапанов	Разгон/расход	Привод ГРМ	Рекомендуемое топливо/масло
6 AR-FSE	150/199	2.0	4/16	10.2/7.2	Цепь	АИ-95/5W30, 0W30

2 AR-FE(2.5)

Объем двигателя – 2.5 литра. Несмотря на то, что этот агрегат мощнее, он проще и надежнее двухлитрового собрата. Если 6 AR был сделан для комфортного передвижения по городу, то 2 AR уже может похвастаться динамикой.

Название	Мощность/ крутящий момент	Литраж	Количество цилиндров/ клапанов	Разгон/расход	Привод ГРМ	Рекомендуемое топливо/масло
2 AR-FE	181/231	2.5	4/16	9,0/8	Цепь	АИ-95/5W30, 0W30

2 GR(3.5)

Самый мощный и редкий мотор Тойота серии 2 GR объемом в 3.5 литра. Благодаря большому литражу и двухвальной системе газораспределения выдает 249 лошадиных сил.

Такой движок ставился на Land Cruiser Prado и уже успел зарекомендовать себя как надежный и мощный. Из-за большого запаса прочности при помощи чип-тюнинга с 2GR можно снять 400 лошадиных сил. Но есть ли в этом смысл?

Проблема заключается в том, что 2 GR рассчитан на полный привод, в то время как на Camry – передний. Из-за такой большой мощности, приходящейся всего на два колеса, машина будет постоянно прошлифовывать колесами, а зимой это вытекает в настоящую проблему. В результате получается, что передняя резина изнашивается гораздо быстрее задней.

2 GR имеет V-образную конструкцию шести цилиндров. Несмотря на большее количество цилиндров, он сделан по такой же технологии, что остальные движки серии.

Большое количество клапанов будет в полной безопасности благодаря цепному приводу ГРМ.

Название	Мощность/ крутящий момент	Литраж	Количество цилиндров/ клапанов	Разгон/расход	Привод ГРМ	Рекомендуемое топливо/масло
2 GR	249/346	3.5	6/24	7.1/13.2	Цепной	АИ-95/5W40, 0W30

Технические характеристики 2AR-FE

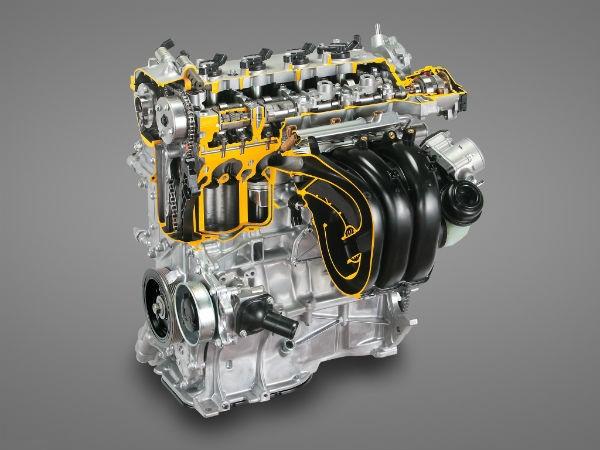

Блок 2AR Серия силовых агрегатов 2AZ-FE уже не соответствовала техническому «развитию» производимых автомобилей, поэтому ей на смену подготовили следующее поколение двигателей 2AR-FE. Инженерной группе пришлось немало потрудиться, чтобы новое семейство соответствовало последним достижениям автопрома, и наделили новинку целым спектром новых характеристик, которых не было у предыдущих моторных линеек.

Применив инновационные достижения моторостроения, разработчики наделили 2AR-FE:

• алюминиевым блоком цилиндров, внутри которого разместили тонкотелые гильзы из чугуна;
• обновленным коленчатым и распределительным валами, получившим большее количество противовесов и улучшенную балансировку;
• системой впрыска Dual-VVTi, которую называли «умной непосредственной подачей»;
• увеличенный рабочий объем до 2.5 л;
• облегченной поршневой и плавающими пальцами;
• алюминиевой 16-клапанной ГБЦ (головку блока цилиндров), для изготовления которой применили 2-вальную технологию;
• гидрокомпенсаторами;
• цепным приводом ГРМ;
• акустическим управлением системой впуска ACIS;
• системой электронного управления дроссельной заслонкой ETCS-i;
• инжектором MPI;
• ходом поршня 98 мм и степенью сжатия 10.4.

У модификаций 2AR-FE некоторые характеристики отличались. Были предусмотрена версия для гибридов полно приводных авто.

Расход топлива

Питается семейство 2AR горючим АИ-92. Использовать топливо с более высоким октановым числом можно, хотя лучше придерживаться эксплуатационных нормативов, чтобы не пришлось ремонтировать авто.

Этот двигатель и его модификации довольно экономичные по потреблению горючего. Хотя расход топлива во многом зависит от массы автомобиля и КПП, работающей в паре с двигателем Тойота 2.5 2AR, поэтому может присутствовать небольшая разница в пределах 1 л.

Заявленный расход новой Камри XV70 2.5 2AR-FE 6АКПП: 11.5 в городе, 6.4 на трассе и 8.3 смешанный. Рав 4 в кузове XA40 (4 поколения) с такой же силовой установкой, 6-и ступенчатой автоматической коробкой и полным приводом расходует: 11.4 литра в городе, 6.8 л на трассе и 8.5 в смешанном цикле. Камри XV50 c мотором 2AR-FE и 6АКПП потребляет: 11 литров в городе, 6 л за городом и около 8 литров в смешанном режиме. Минимальный расход бензина, который был показан в ходе тестирования двигателя 2AR-FE, практически совпадает с этими данными. Отличаются только затраты в смешанном режиме – 7.8 – и на трассе – 5.9.

Хорошо выглядит

Модификации мотора 2AR

Двигатель 2AR имел несколько модификаций. Для модельных линеек Тойоты и Лексус, укомплектованных гибридными установками, налажено производство версии 2AR-FXE. Этот мотор работал по циклу Аткинсона и комплектовался поршневой системой под степень сжатия 12.5.

2AR-FXE под капотом Камри XV50

Модификация 2AR-FSE отличалась от основной другой головкой блока цилиндров, наделенной непосредственной подачей горючего D4-S, новой моделью распредвалов и модифицированными мозгами, а также степенью сжатия 13.

К версиям мотора Тойота 2AR можно отнести и 2.7-литровый 1AR-FE, отличающийся увеличенной высотой блока и степенью сжатия 10. В остальном конструкции идентичны.
