Двигатели zz от toyota

Дебри электроники.

Русский человек обладает пытливым умом и любознательностью, по этому сей любопытствующий вознамерился «посягнуть на святая святых авто» — его «МОЗГ». Он решил разобрать сложнейший девайс и подвергнуть его пристальному осмотру с применением доступных оптических устройств и приборов. Задуманное свершилось без каких – либо проблем и внутренности ЭБУ предстали перед объективом фотоаппарата (в режиме макросъёмки).

Потратив порядка полутора часов на поиски той микросхемы, которая отвечает за «выдачу» отсутствующих сигналов для клапана VVT-i, посредством лупы, иголок и тончайшей проволоки, и отслеживая направления дорожек печатной платы, автор таки сделал портрет искомого драйвера индуктивной нагрузки, имя которому SE622 (как значиться на её морде лица).

Из изучения схемы подключения клапана OCV к ЭБУ и дорожек печатной платы блока управления видно, что клапан одним выводом, через контакт C14 разъёма ЭБУ, подключен к 47 ножке драйвера SE622, а другим выводом , через контакт С13 разъёма ЭБУ, подключен к массе через резистор 10 кОм. Стало быть драйвер должен подавать на клапан +12 вольт с определённой частотой, т.е. активный сигнал – высокого уровня. Так же из схемы следует, что никакого питания от внешнего источника (замка зажигания, или главного реле) к клапану VVT-i не подходит, а всё должно поступать непосредственно от ЭБУ.

Т.к. у автора, в арендуемом им гараже, интернета нет, пришлось ему идти 5 километров домой пешком (этот автор странный тип, всегда ходит пешком, в любой сезон и при любой погоде. Благо город маленький). Там на просторах интернета удалось найти руководство по ремонту и обслуживанию TOYOTA COROLLA VERSO с двигателем 3ZZ-FE (русскоязычное), несколько других «букварей» по ремонту этих двигателей на буржуйском языке. Так же удалось найти сайт, заявляющий о возможности розничной продажи микросхем SE622, сайт естественно китайский.

Инструментальный контроль.

Подключаю сканер (он же мотор-тестер АМД-4А) с программой МТ-10. Считываю коды неисправностей, сканер определяет единственную ошибку:

P0012 Регулятор фаз ГРМ. Впуск, Банк 1: Точка запаздывания не достигнута

ГРМГРМOCVVVT-iP0010 — Регулятор фаз ГРМ. Впуск, Банк 1: неисправность приводаГРМЭБУ

Условимся, что клапан регулировки фаз ГРМ станем называть клапаном OCV, клапаном VVT-i, клапаном ГРМ, или этот клапан.

Решаю посмотреть наличие импульсов управления клапаном от ЭБУ. Подключился USB осциллографом DiSco2 к выводам клапана регулировки ГРМ через переходники, и увидел их отсутствие, имеется ввиду отсутствие импульсов управления. То есть ЭБУ не выдаёт управляющие импульсы на соленоид клапана VVT-i, хотя при отключении разъёма блок управления определяет обрыв, следовательно, можно предположить, что управляющие импульсы не формируются внутри ЭБУ.

Судя по таким предпосылкам на горизонте маячит, не желательная для клиента, необходимость замены ЭБУ. Что бы не ошибиться в работоспособности клапана OCV, системы VVT-i, проверяю его работоспособность имитируя управляющий сигнал ЭБУ. Запустил двигатель и от аккумулятора стал кратковременно подключать и отключать питание клапана, при этом обороты двигателя стали плавать. А когда я подал питание на клапан длительностью более 1 секунды, двигатель заглох. Выходит сам клапан работает! Как он работает, это уже другой вопрос, требующий отдельного изучения.

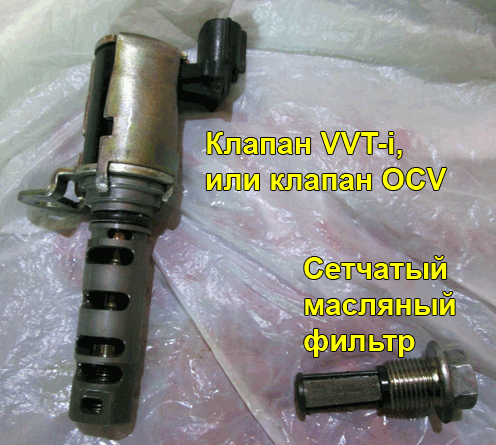

Для пущей важности демонтировал клапан и сетчатый масляный фильтр. При осмотре клапана VVT-i обнаружилась попытка его «ремонта» прежним владельцем авто. К тому же резиновое уплотнительное колечко было обмазано силиконовым герметиком, что свидетельствует о прежних проблемах с герметичностью масляной системы двигателя в этом месте.

К тому же резиновое уплотнительное колечко было обмазано силиконовым герметиком, что свидетельствует о прежних проблемах с герметичностью масляной системы двигателя в этом месте.

Перечень модификаций ДВС

В дополнение к базовому варианту мотора 1ZZ-FE были созданы две модификации:

• 1ZZ FED – производится в Японии (г. Шимояма), имеет крутящий момент 171 Нм в высоком диапазоне оборотов, мощность 140 л. с.;
• 1ZZ FBE – бразильская версия специально под биотопливо Е100 Этанол.

Расположение коллекторов

Кроме того, моторы отличались рабочими характеристиками за счет прошивки ЭБУ:

• в 1998 году использовались параметры 171 Нм и 130 л. с.;
• с 2000 года произведена форсировка до 136 л. с.;
• одновременно с этим выпускался дефорсированный силовой привод 129 л. с.;
• с 2003 года крутящий момент зажали до 161 Нм, а мощность упала до 125 л. с.;
• модернизация 2004 года снова повысила характеристики ДВС 171 Нм и 140 л. с.

Тюнинг двигателя Toyota 3ZZ-FE

Чип-тюнинг. Атмо

В плане атмосферного тюнинга, двигатель никуда не годится, ибо при его разработке, спортивная составляющая не учитывалась вообще. Комплектующих на рынке нет, колхозить что то совсем не рационально.

Компрессор на 3ZZ-FE

Единственным рациональным вариантом тюнинга 3ZZ есть установка компрессора Toyota SC-14. Данный чарджер ставится на стоковую поршневую и льется 98-й бензин, либо суется несколько прокладок ГБЦ, дуем не больше 0.5 бар, к компрессору покупаем интеркулер, блоу офф, форсунки 2ZZ-GE, выхлоп прямоточный, настройка на Greddy E-manage Ultimate и вперед. Около 150 л.с. получите без проблем.

РЕЙТИНГ ДВИГАТЕЛЯ: 4-

Регламент обслуживания 1ZZ FE 1,8 л/120 – 143 л. с.

Оригинальный мануал для удобства владельца приводит описание параметров, которыми изначально обладает двигатель 1ZZ FE, и периодичность замены расходных элементов/деталей:

• приводной ГРМ ремень разработчик рекомендует осматривать постоянно, менять на рубеже 90000 пробега;
• ремни, раскручивающие навесное оборудование, подлежат замене после 40 – 50 тысяч км;
• заливать новый антифриз и моторное масло рекомендовано экспертами через 30 и 7,5 тысяч км, соответственно;
• система картерной вентиляции продувается после 25000 пробега;
• картридж фильтра воздушного приходит в негодность через 1год/15000 км;
• топливный фильтр меняют после 30000 пробега.

Замена ремня навесного оборудования

Кратко о строении мотора

Блок цилиндров

При конструировании двигателя были применены некоторые инновационные решения. В частности, в алюминиевый блок цилиндров, снижающий вес двигателя 1ZZ-FE, вплавлялись тонкостенные чугунные гильзы, которые специально имели неровную наружную поверхность, что обеспечивало крепкое соединение и улучшенную теплоотдачу.

Toyota 1ZZ

Открытая рубашка охлаждения также имела ряд плюсов: помимо улучшенного отвода тепла, такая конструкция предоставляет возможность производителю изготавливать блок цилиндров в прессовочных формах, удешевляя производство. Негативным моментов в этом случае выступает снижение жесткости блока.

Еще одна особенность Toyota 1ZZ-FE – увеличенный картер, в котором объединены опоры коленвала. Блок цилиндров и картер разделяются как раз по осевой линии коленчатого вала. Жесткость мотора увеличивает то, что в цельнолитой, выполненный из легких сплавов картер, залиты стальные крышки коренных вкладышей.

Газораспределительный механизм

Натяжитель цепи 1ZZ

Мотор 1ZZ относится к типу моторов с двумя распределительными валами и имеет шестнадцать клапанов. Инженерам Тойота удалось снизить массу клапанов для снижения усилий на пружинах, и уменьшить ширину кулачков для уменьшения трения. Не самым разумной можно считать идею использования клапанных стаканчиков (они же толкатели) для регулировки зазоров клапанов. Отказ от обычных регулировочных шайб значительно усложнил процедуру регулировки, которую водители зачастую стали игнорировать.

Еще одним кардинальным новшеством стало использование однорядной роликовой цепи с меленьким шагом в приводе ГРМ. Натяжитель был выносным с храповым механизмом. Теоретически это должно было добавить надежности, но на практике лишь усложнило конструкцию, сократив ресурс. Lлинная цепь 1ZZ-FE растягиваеться гораздо раньше 150 000 пробега. Мотор при этом работает значительно громче, а система может просигнализировать ошибками по фазам газораспределения

Важно учесть, что в этом случае замене подлежат все элементы привода, включая звездочку и натяжители

ГРМ

Двигатель 1ZZ-FE

При проектировании и разработке мотора конструкторами преследовались следующие основные цели, которые и предопределили впоследствии все достоинств и недостатки силового агрегата:

• Снижение массы двигателя и его габаритов;
• Уменьшение потерь мощности в многочисленных парах трения двигателя;
• Улучшение топливной экономичности;
• Обеспечение требований повышенных экологических стандартов;
• Уменьшение затрат, связанных с дополнительной механической обработкой БЦ, отливаемых в разовых формах.

В итоге двигатель 1ZZ-FE получил множество технологических и конструктивных новшеств, которые позволили решить поставленные разработчиками задачи, но при этом потерял высокие позиции в таких важных для потребителя категориях как надежность, долговечность и ремонтопригодность.

Все это не помешало двигателю занять свою достойную нишу под капотами переднеприводных автомобилей Toyota С- и D-классов на пяти континентах и стать одним из самых массовых серийных моторов за всю историю двигателестроения. Перечень моделей Toyota, оснащаемых ДВС 1ZZ-FE, впечатляет:

• Avensis 220/250;
• Caldina 240;
• Celica 230;
• Corolla 110/120/130/140;
• Corolla Allex/Fielder/Runx/Spacio/Verso 120;
• Corolla Matrix 130;
• Corolla Altis 140;
• Isis 10;
• MR2 30;
• MR-S 30;
• Opa 10;
• Premio/Allion 240/245;
• RAV4 25/26;
• Vista/ Vista Ardeo 50;
• Voltz 136/138;
• Wish 10/14;
• Will VS 127/129.

Помимо компании Toyota силовые установки 1ZZ использовали в своих моделях и другие автопроизводители: английская фирма Lotus на автомобиле Elise и американская General Motors на Chevrolet Prizm и Pontiac Vibe.

Модификации двигателя 1ZZ:

• 1ZZ-FED — модель производилась на заводе Shimoyama Plant, имела мощность 140 л.с., от 1ZZ-FE отличалась наличием в конструкции облегченных кованых шатунов;
• 1ZZ-FBE – модель, предназначенная для авторынка Бразилии, адаптирована к потреблению биотоплива.

Проблемы и неисправности двигателя 1ZZ

Силовые установки с индексом 1ZZ эксплуатируются уже на протяжении двадцати лет. За это время владельцы мотора успели изучить слабые стороны агрегата. Перечень возможных неисправностей, причины возникновения и рекомендации по устранению следующие:

Повышенный расход смазывающей жидкости.

Как правило, неполадка характерна для моторов, выпущенных до 2002 года. Причина кроется в дефекте колец, снимающих масло. Для ликвидации неприятности уплотнители меняют на аналогичные, но выпущенные после 2005 года. В установках, выпущенных после 05 года проблем с расходом смазки нет. Примечательно, что устранить дефект, кроме как заменой никак нельзя.

Демонтаж и разборка (мотор «1ZZ-FE»):

Мотор шумит и стучит в процессе эксплуатации.

Проблема кроется в ослаблении цепных звеньев. Диагноз ставится при пробеге 150000км и больше. В этот период осуществляется замена цепи ГРМ на двигателе 1 ZZ. При нормальном состоянии цепи, проверяют механизм натяжения. Проводить работы с механизмами цепи на моторе хлопотно. Замена сопровождается установкой новых сопутствующих элементов (гидравлический механизм натяжения, успокоитель, звёзды). Применение деталей бывших в употреблении совместно с новыми приводит к ускоренному износу последних. Что же касается звездочки на распределительном валу, замена детали невозможна, поскольку изделие совместимо с VVT приводом, конструкция которого сложней.

• Нет стабильности в оборотах мотора.
• Решение проблемы кроется в чистке группы дросселя и вентиля контроля работы мотора без нагрузки.
• Работа мотора сопровождается вибрацией.
• Диагноз характерен при выработке ресурса задней подушкой мотора 1ZZ. В случае, если деталь в норме, с вибрацией придётся смериться, это характерно для агрегатов класса.
• На приборной панели загорелось сообщение «check engine».

Причин возникновения сообщения много. Для решения проблемы рекомендуется обратиться в сертифицированный центр. Главные дефекты срабатывания «чека»: бензин, свечи, форсунки, помпа и др.

Замена цепи (мотор «1ZZ-FE»):

Кроме выше описанного, мотор часто перегревается, что приводит к деформации блока. Ситуация осложняется тем, что мотор считается не обслуживаемым, одноразовым агрегатом. В нашем регионе капремонт мотора проводится только неофициально. Такие работы не дают гарантии, качество выполнения так же страдает. Кроме того, пониженный ресурс мотора, 200000км так же не прибавляют оптимизма.

Лучше дела обстоят с двигателями, выпущенными после 2005 года. На этих агрегатах устранены обнаруженные дефекты и при уходе с ним возникает меньше проблем. Стоит отметить, что на основе мотора 1ZZ серии разработали другой агрегат (2ZR-FE), который стал последователем и в 2007 году пришёл на замену серии “ZZ”.

Несколько интересных деталей

Мы уже разобрались с тем, какой ресурс двигателя 1ZZ-FE. В идеальных условиях можно добиться порядка 500 000 километров. Но на практике обычно не более 350 тыс. км. Именно по этой простой причине покупать б/у авто с таким мотором нужно крайне внимательно. Ведь есть вероятность того, что вам попадется ДВС, который практически выработал свой ресурс. В этом случае вы не сможете выполнить его капитальный ремонт. Единственное, что остается сделать, — это купить контрактный силовой агрегат. Обойдется он примерно в 60 000 рублей, плюс работы по снятию и установке. Итого примерно 75 тысяч. Стоит оно того или нет, решать только вам.

В целом же двигатель 1ZZ-FE, характеристики которого мы рассмотрели в данной статье, многие автомобилисты очень хвалят. Если проблема жрасхода масла на нем уже решена, то все, что остается делать для его длительной и бесперебойной работы – это вовремя проводить обслуживание. Конечно, есть у этого мотора и свои недостатки, но зачастую они просто и быстро решаются и связаны скорее с эксплуатацией, нежели с какими-либо конструктивными особенностями.

Двигатель Тойота Королла 1.6: ресурс, устройство и характеристики

Двигатели Toyota Corolla считаются надежными и неприхотливыми еще с 1993 года. Японцы умеют создавать конструкции, которые при небольшом объеме обладают высокой мощностью, при этом могут похвастаться минимальным расходом. Это технически совершенные и практичные агрегаты с большим ресурсом.

Двигатель Тойота Королла 1.6 1ZR FE

Мотор Тойота Королла 1.6 1ZR FE можно назвать наиболее востребованным и удачным. Этот движок содержит 4 цилиндра, 16 клапанов, цепной привод ГРМ, что практически исключает проблемы с ним.

Ресурс двигателя довольно большой.

Как устроен данный мотор?

Двигатель для авто Тойота Королла 1.6 1ZR FE встречается в кузове Е160 и Е150, он разработан с учетом предыдущего опыта, создан по передовым технологиям. Газораспределение имеет систему VVTI, благодаря которой питание происходит наиболее качественно. Кроме этого, электроника контролирует подъем клапанов, поступление воздуха в систему, что делает работу агрегата наиболее эффективной.

1.6 VVT оснащен сразу двумя распредвалами, расположение клапанов V-образное. Имеются гидрокомпенсаторы, благодаря чему регулировки клапанов не требуется. Необходимо следить за качеством масла, заливать желательно оригинальное вещество. Если не делать этого, из строя выходят гидрокомпенсаторы, узнать об этом можно, если появится стук в двигателе.

Особенности привода

Устройство двигателя Toyota Corolla 1.6 1ZR FE максимально надежное и простое: инженеры удалили все лишние натяжители и валы, оставив прочную металлическую цепь. Для правильной работы цепи установлен всего один натяжитель и успокоитель.

Технические данные

ДВС Toyota Corolla 1ZR FE отличают следующие характеристики:

• Объем двигателя – 1.6 литра.
• 4 цилиндра, мощность – 122 л. с.
• Разгон до сотни осуществляется за 10.5 секунд.

Работает мотор от АИ 95, расход по трассе составляет 5.5 литра, смешанный цикл на литр больше, по городу – около 9–10 литров. Рабочий ресурс составляет 400 тыс. км. Особенностью является отсутствие ремонтных размеров для цилиндров. Кроме этого, двигатель сильно страдает от перегревов. Такие моторы устанавливались почти во всех автомобилях, выпущенных до 2008 года.

Мотор Тойота Королла 1.6 3ZZ

Тойота Королла двигателями оснащалась и другими. В автомобилях с кузовом Е150 часто можно встретить двигатель 3ZZ I. Чаще всего он встречается в авто 2002, 2005 года выпуска, но линейка оснащалась такими моторами с 2000 по 2007 год. Этот двигатель считается модернизированным 1ZZ-FE.

Основные характеристики

Мотор имеет инжекторную систему питания, поэтому может обозначаться буквой I. Цилиндров 4, объем составляет 1.6 литра, мощность – 190 л. с.; городской расход такой же, как у предыдущей версии, по трассе потребление составит около 6 литров, при смешанном использовании – 7.

Корпус создан из алюминия, что сделало силовой агрегат более легким, избавило его от перегревов. Основные недостатки:

• Частой проблемой является высокое потребление масла. Если расход масла повышен, проблему следует искать в маслосъемных кольцах. Внимательно нужно смотреть на то, какой масляный фильтр установлен. При использовании неоригинального расход масла может повышаться из-за плохой очистки.
• Цепь ГРМ может растягиваться со временем, поэтому появляется характерный стук. Реже его причиной становятся клапаны.
• Большой проблемой может стать вкладыш, если обслуживать мотор нерегулярно. Проблема перегревов хоть и значительно снизилась, но не была полностью устранена.

Ресурс данного двигателя Тойота составляет не менее 200 тыс. км. Ремонтопригодные цилиндры позволяют его увеличить.

Двигатель Тойота Королла 1.6 VVT I

Мотор VVT I часто встречается на автомобилях, выпущенных для РФ. Они имеют 4 цилиндра, алюминиевый корпус, 16 клапанов, инжекторную систему питания и цепь ГРМ. Сделать характеристики агрегата лучше удалось благодаря применению технологии VVT-I. Фазы газораспределения отрегулированы практически идеально, поэтому мотор получился достаточно динамичным с экономичным расходом (ниже 10 л).

Авто 2011–2014 года выпуска получили гидрокомпенсаторы, что избавляет от необходимости регулировки клапанов. Серьезным минусом VVT-I является его слабая ремонтопригодность, цилиндры почти нельзя растачивать. Характеристики модели мотора схожи с 1ZR FE.

Заключение

Моторы на Toyota Corolla с 1993 года и более поздних выпусков (E80, 150, 160 и т. д. с объемами 1.5, 1.6 и другими) вызывают мало нареканий со стороны автовладельцев. Более полно ознакомиться с этими агрегатами можно с помощью видео в интернете.

clubmashin.ru

2ZZ

2ZZ-GE

Двигатель 2ZZ-GE

2ZZ-GE в Lotus Elise SC с установленным ременным нагнетателем Eaton

Разрушившийся масляный насос

Двигатель 2ZZ-GE имеет объём 1,8 л (1796 куб.см), и строился в Японии. Диаметр цилиндров составляет 82 мм и ход поршня 85 мм. Степень сжатия 11,5:1. Мощность этого двигателя варьируется в зависимости от автомобиля и настройки. Так на Celica GT-S, Corolla T-Sport, Lotus Elise и Lotus Exige, мощность 141 кВт (192 л.с.), но в американских версиях Corolla, Matrix, Pontiac Vibe развивается только 180 л.с. Различные показатели мощности связаны с изменением процедуры динамометрического тестирования. Австралийский вариант Corolla Sportivo имеет 141 кВт при 7600 об/мин и 181 Нм крутящего момента. Компрессоры и нагнетатели с промежуточным охлаждением на Corolla и Lotus Exige S позволяют достигать 225 л.с. (165 кВт), в то время как нагнетатель на Exige 240R увеличивает мощность до 240 л.с. (177 кВт).
Уникальный для серии ZZ, 2ZZ-GE использует систему двойного профиля распределительного вала для получения дополнительной мощности, 2ZZ-GE был первым серийным двигателем на американском рынке, объединившим изменение фаз газораспределения с двойным профилем распредвала. В таблице ниже приведены спецификации двух профилей распредвала.

За исключением MR2 2003 года и европейской Celica с 1ZZ двигателем, 2ZZ двигатель единственный в серии ZZ шёл с шестиступенчатой ​​механической коробкой передач, а также единственный, который был доступен с четырехскоростными типтрониками. Эти коробки были уникальны для этого двигателя; с тех пор, только несколько двигателей Toyota были в паре либо с шестиступенчатой ​​механической или типтроником (и только один двигатель, 4GR-FSE, был в паре с обоими коробками).

Модели Matrix и Corolla XRS 2004 года и более новые были оснащены системой дополнительной подачи воздуха и имеют дополнительное отверстие над каждым выпуском в голове блока, где воздух вводится для достижения полного сжигания топлива до того, как выхлопной поток достигает катализатора.

2ZZ-GE устанавливался на автомобили:

• Toyota Celica SS-II (Япония, 187 л.с.)
• Toyota Celica GT-S (США, 180 л.с.)
• Toyota Celica 190/T-Sport (Великобритания, 189 л.с.)
• Toyota Corolla Sportivo (Австралия, 189 л.с./180 Нм)
• Toyota Corolla TS (Европа, 189 л.с.)
• Toyota Corolla Compressor (Европа, турбированный, 222 л.с.)
• Toyota Corolla XRS (США, 164/170 л.с.)
• Toyota Corolla Fielder Z Aero Tourer (Япония, 187 л.с.)
• Toyota Corolla Runx Z Aero Tourer (Япония, 187 л.с.)
• Toyota Corolla RunX RSi (ЮАР, 141 кВт/180 Нм)
• Toyota Matrix XRS (США, 164—180 л.с.)
• Pontiac Vibe GT (США, 164—180 л.с.)
• WiLL VS 1,8
• Lotus Elise (Северная Америка/Великобритания, 190 л.с.)
• Lotus Exige (США/Великобритания, 190 л.с. NA и 243 л.с. турбированный)
• Lotus 2-Eleven (США/Великобритания, турбированный, 252 л.с.)

Как продлить эксплуатационный период двигателя ZZ-FE

После изучения многочисленных отзывов на форумах, в которых активные автомобилисты делятся своими впечатлениями, был сделан вывод о том, что двигатель 1ZZ-FE не всегда выхаживает обещанный ресурс в 250 тысяч километров. Не редки случаи его остановки после 150 – 200 000 км.

Чтобы добиться более длительного пробега двигателей Toyota 1ZZ, рекомендуется:

• эксплуатировать силовой агрегат в щадящих режимах;
• проводить мероприятия по техобслуживанию в рекомендованные сроки;
• использовать смазочные материалы соответствующего качества;
• следить за исправностью элементов системы охлаждения.

При управлении транспортным средством с установленным двигателем семейства Тойота 1ZZ-FE опытные водители советуют пользоваться щадящим режимом эксплуатации. Особенно вредны, так называемые, «кик-дауны», когда педаль газа резко нажимается, и двигатель получает максимальные нагрузки, например, при обгоне на трассе или при подъеме в гору.

Своевременная замена моторного масла – еще один не менее важный фактор, оказывающий существенное влияние на долговременность эксплуатации данного силового агрегата. Конечно, при нормальных условиях эксплуатации автомобиля, не нужно спешить менять смазку через каждые две-три тысячи километров пробега, однако 10 000 км – это достаточный пробег, при котором смазочный материал хорошего качества сохраняет свои технические характеристики.

От водителя зависит, насколько правильно он выберет марку моторного масла, в зависимости от следующих факторов:

• условий эксплуатации авто,
• времени года,
• температурного режима;
• коэффициента вязкости,
• химического состава,
• бренда смазочного материала и прочих немаловажных условий.

Если система охлаждения не обеспечивает полноценный отвод тепла от трущихся элементов двигателя внутреннего сгорания Тойота 1ZZ-FE, это приводит к его перегреву. Самые уязвимые детали данного двигателя, страдающие от перегрева – это блок цилиндров и головка блока ГБЦ. Под воздействием высоких температур изделия из алюминиевых сплавов деформируются, изменяют свою форму.

Технические характеристики 1ZZ FE 1,8 л120 143 л. с.

Основной особенностью семейства ZZ моторов Toyota является алюминиевая гильза цилиндра внутри алюминиевого же блока. Рядная схема двигателя с газораспределением DOHC V16 дополнена гидромуфтой распределения фаз на впускном распредвалу и системой двойного, а затем индивидуального зажигания DIS-2/DIS-4, соответственно.

Блок цилиндров 1ZZ FE

Для моделей Toyota Vibe, Corolla, Matrix в течение двух лет (2003 и 2004 гг.) был доступен нагнетатель TRD. Цепной привод использован для повышения ресурса ГРМ привода, отодвигает капремонт минимум на 150 тысяч пробега. В серии 1ZZ самые большие объемы камер сгорания шатрового типа.

Конструкция коленвала

В итоге разработчики получили следующие технические характеристики 1ZZ FE:
