Панель приборов приора обозначение значков фото

Распиновка щитка приборов ваз 2170 приора

Разводка щита приборки выполнена в упрощенной версии для облегчения замены и монтажа сменных деталей. Расшифровка подключения проводки на заводских клеммах выглядит так:

• 1 – ЭУР;
• 2 – контролька аварийки;
• 3 – датчик давления масла;
• 4 – световой индикатор включения ручного тормоза;
• 5 – БУ иммобилайзера;
• 6 – БУ подушек безопасности;
• 7 – наружное освещение автомобиля;
• 8-9 – указатели поворота;
• 10 – контроль системы впрыска горючей смеси;
• 11 – отключение ПБ переднего пассажира;
• 12 – индикация замков ремней безопасности;
• 13 – работа тормозной системы;
• 14 – кнопка перезагрузки подрулевого переключателя;
• 15 – индикация расширительного бачка тормозной системы;
• 16 – БУ ABS;
• 17 – выключатель положения дальнего света головного освещения;
• 18 – подсветка приборной доски;
• 19 – масса;
• 20 – прием питания от клеммы АКБ;
• 21 – соединитель замка зажигания;
• 22 – сенсор расхода горючего;
• 23-24 – переключатель режимов БК;
• 25-26 – датчик температуры «за бортом»;
• 27 – остаток топлива в баке;
• 28 – спидометр;
• 29 – индикация температуры антифриза;
• 30 – тахометр;
• 31 – диагностическая клемма;
• 32 – питание от генератора (L).

По каким еще причинам могут начать гореть лампочки на приборной панели

По мнению специалистов, неисправности в электронике могут также стать причиной индексации. Проявиться непроизвольно значки на приборной панели могут из-за таких поломок:

• если контакты поддадутся процессу окисления;
• если клеммы изменят свое местоположение;
• если поломки проявятся в бортовом автомобильном компьютере.

Учитывая советы специалистов, и чтобы не навредить одной из автомобильных систем, нужно проверить функциональность электронных компонентов. Для этого потребуется произвести диагностику электронной части, что делается довольно легко – снимается приборная панель и проверяется расположение клемм в так называемых гнездах. А если загорится индикатор уровня тормозной жидкости, то в первую очередь проверяется уровень жидкости в специальном бачке, и только после этого заливается новая тормозная жидкость до рекомендуемого показателя.

Понять, почему загорается лапочка на приборной панели, и выяснить, на какую именно поломку указывает тот или иной знак, довольно просто, если ознакомиться с каждым элементом, расположенным на приборном щитке.

Тахометр, спидометр, индикаторы бортового компьютера, лампочки – все эти компоненты расположены на панели приборов Лада. Предназначена «приборка» для отображения текущего состояния различных систем Лада Приора. Опытный автомобилист сразу заметит, что одному из узлов требуется ремонт, об этом ему сообщит определенный значок. Если вы начинающий водитель, то вам будет полезно изучить щиток Лада Приора. В этом материале представлено подробное описание каждого элемента приборки.

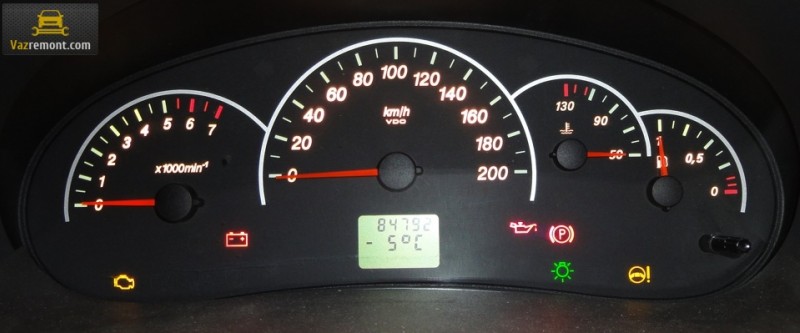

Комбинация приборов ВАЗ-2170

Размещение приборов

Щиток приборов Лада Приора состоит из следующих деталей.

1. 1. Тахометр. Здесь показывается частота вращения коленвала. Красная зона — порог, который не рекомендуется переступать при раскручивании двигателя. Максимум 6 тыс. оборотов за минуту.
   2. Индикатор при левом повороте. Когда включается левый поворот, загорается зеленый свет, который постоянно мигает. Сопровождается звуковым подтверждением.
   3. Спидометр — показатель скорости движения машины.
   4. Индикатор при правом повороте.
   5. Стрелка, которая показывает температуру остужающей жидкости. Если стрелка указателя дойдет до красной зоны при температуре более 115°С, зуммер будет сигнализировать об этом на протяжении 5 сек. до снижения температуры жидкости до 110°С. Если не удается понизить температуру жидкости на протяжении 10-15 сек., нужно быстро заглушить мотор, чтобы не дать ему перегреться. Причина, по которой закипела охлаждающая жидкость, должна быть выявлена.
   6. Стрелка для указания уровня топлива. Когда достигается красная зона, начинает гореть красный индикатор, показывающий резерв топлива. Это значит, что топлива осталось не более 5 л. Не советуют до конца расходовать топливо, так как мусор, собирающийся на самом дне бензинового бака, может засорить топливную систему. Тогда ее придется ремонтировать.
   7. Индикатор резерва топлива. Имеет вид рисунка колонки для заправки. Горит оранжевым цветом и указывает, что нужно дозаправиться. Зуммер подает два сигнала с перерывом по 0,25 сек.
   8. Кнопка, которая сбрасывает показания суточного пробега и переключает режимы индикаторов. Если нажать ее, показатели пробега возвратятся к нулю.
   9. Аварийка. Если нажать, замигает светом красного цвета. Включается мигание габаритных огней машины, говоря о поломке.
   10. Индикатор рулевого электронного усилителя. При включенном зажигании он горит оранжевым цветом и гаснет, когда запускается двигатель.
   11. Индикатор дальнего света. Если включить дальний свет фар ночью, загорается синим цветом.

Внешний вид стандартной торпеды

1. 1. Индикатор стояночного тормоза. При включении тормоза горит красным цветом.
   2. Индикатор включенного наружного освещения. Если включить ближний свет или габаритные огни, загорается зеленым светом.
   3. Индикатор подушки безопасности. Оранжевый цвет при включенном зажигании на протяжении от 3 до 4 сек.
   4. Индикатор аварийного давления масла. Горит красным светом при включенном зажигании. При запуске мотора гаснет. Нужно обязательно следить за работой данного индикатора, когда включаете зажигание. Если не происходит загорание сигнализатора, значит, он сломался или появились проблемы в работе датчика. При запущенном двигателе зуммер сигналит 5 сек. при загорании индикатора. Это говорит о том, что давление масла ниже необходимого. Нужно выключить мотор и исправить поломку. Если уровень давления масла недостаточный, нельзя эксплуатировать двигатель. Он может выйти из строя.
   5. Индикатор системы иммобилизации. Горит оранжевым цветом. Показывает положение иммобилизатора и порядок охраны машины.
   6. Жидкокристаллический индикатор компьютера. Верхний ряд — общий пробег или за сутки. Средний ряд — все функции маршрутного компьютера.
   7. Индикатор отстегнутых ремней безопасности. Горит красным. Зуммер прерывисто подает сигнал.
   8. Индикатор разряда АКБ. Горит красным цветом, если включить зажигание, и гаснет при работе двигателя. Нужно строго следить за работой этого датчика. Если он не горит при включенном зажигании, возможна поломка в системе зарядки АКБ или поврежден сам датчик. Если горит при работе мотора, значит, у заряда АКБ низкое напряжение. Возможно, ремень ГРМ ослаблен или оборван, истерлись щетки генератора или он сам поломался.
   9. Датчик аварийности рабочей тормозной системы. Горит красным при включенном зажигании. После запуска мотора перестает светиться. Если этого не происходит, эксплуатировать автомобиль нельзя.

Расположение всех датчиков на панели

1. Индикатор поломки электронного распределения тормозных сил.
2. Индикатор отключенных подушек безопасности пассажира на переднем сидении.
3. Индикатор поломки АБС.
4. Датчик двигателя. При включении зажигания горит оранжевым цветом. Гаснет, когда двигатель начинает работать. Если горит при включенном моторе, возникла неисправность. Поломку нужно устранять.

Тюнинг приборной панели Приора используем светодиоды

806

Лада Приора, по сравнению с другими моделями концерна АвтоВАЗ, отличается более привлекательной и качественной приборной панелью с отделкой из хорошего пластика типа «Soft Look» и неплохой комбинацией приборов. Однако владельцы этих автомобилей стремятся изменить некоторые элементы приборной панели и сделать внутреннее убранство салона более ярким и стильным.

1 Тюнинг панели приборов на Ладе

Модернизация приборной панели, как правило, начинается с установки новой подсветки. Для этого потребуется набор инструментов, а именно – отвертки и ключи, а также светоотражающая фольга и светодиодные ленты. На первом этапе демонтируется приборная панель. Это делается своими руками с помощью крестообразной отвертки. Рулевое колесо для этого снимать не нужно, достаточно лишь убрать рулевую колонку в самое низкое положение.

Затем, следуя инструкции, разберите приборку. На втором этапе необходимо аккуратно отделить накладку от основного стекла и разобрать циферблаты и стрелки. Самым простым способом улучшения подсветки приборной панели считается снятие стандартного напыления с цифр на накладке. Таким образом, при штатном подсвечивании цифры на щитке приборов будут иметь яркое белое свечение.

Еще один простой и недорогой вариант тюнинга приборной панели – наклейка разноцветных вставок из неплотного целлофана, которые необходимо наклеивать на обратную сторону снятой со стекла панели. Это позволит изменить цвет на спидометре и шкале температур. Однако, более серьезный тюнинг предполагает установку дополнительной подсветки или полного изменения стандартного освещения.

2 10 светодиодов для изменения подсветки

Чтобы улучшить или поменять освещение на приборной панели, после ее снятия необходимо наклеить кусочки светодиодной ленты. Клеить их необходимо по всему периметру приборки, через одинаковое расстояние. При этом важнейшим условием является соблюдение полярности при соединении диодной ленты и штатных проводков питания. Далее необходимо аккуратно разобрать дисплей и удалить из него световой фильтр зеленого цвета.

Это позволит сделать подсветку дисплея ярко-белой. Однако в том случае, если вы хотите получить какой-нибудь другой цвет на дисплее, можно приобрести светофильтр любого цвета – как правило, они продаются в специализированных магазинах. Некоторые владельцы Приоры при полном изменении подсветки меняют и подсветку основной стрелки спидометра. Для этого используются светодиоды того цвета, на который вы хотите поменять освещение стрелки. Достаточно будет десяти CMD светодиодов. 3 светодиода – на спидометр и тахометр, еще по три – на шкалу температуры двигателя и показателя расхода топлива.

Лучше всего закреплять светодиоды паяльной лампой, впаивая их в основное стекло на панели приборов. При этом также не стоит забывать о необходимости подключения штатных проводов с обратной стороны с соблюдением полярности. При соблюдении всех правил инструкции и наличии необходимых инструментов провести подобные изменения своими руками не составит большого труда, зато результат обязательно порадует владельца автомобиля.

3 Защищаем консоль – краска и полиуретан

После определенного времени эксплуатации модели ВАЗ Приора в салоне могут появиться неприятные звуки – скрип или стук где-то внутри консоли. Чтобы этого избежать, специалисты рекомендуют демонтировать облицовочную панель консоли и нанести на основной корпус дополнительный слой покрытия из полиуретана или моделина. Это позволит избавиться от неприятного скрипа и посторонних шумов в салоне.

Кроме того, популярным направлением внутреннего тюнинга на Приору является покраска центральной консоли в другой цвет.

Для этого вам потребуется баллончик с краской и грунтовка для пластика. Снимите центральную консоль, при этом следуя инструкции и не забывая отключать электронные приборы, магнитолу, питание печки, часов и т.д. Далее следует нанести на пластиковую консоль тонкий слой грунтовки, дать просохнуть несколько часов, затем нанести краску из баллончика по всей поверхности консоли. Цвет выбирать вам и только вам, однако после изменения подсветки панели приборов и улучшения вида центральной консоли салон автомобиля станет более привлекательным и спортивным.

https://youtube.com/watch?v=CSgh75RlPdc

806

Возможные неисправности

С какими неисправностями панели приборов могут столкнуться автовладельцы Лад Приор:

1. Не работает стрелка спидометра или тахометра, при наборе оборотов стрелки продолжают лежать на месте. В этом случае в первую очередь необходимо проверить сигнал, который поступает с регулятора спидометра, возможно, где-то в цепи произошел обрыв или вышел из строя сам датчик. Есть вероятность, что датчик придется заменить.
2. Не работает суточный пробег или датчик уровня топлива. Да, эти компоненты разные, но они оба тесно связаны со спидометром, поэтому выполните все инструкции, указанные выше. Проверка сигнала с датчика будет актуальна в том случае, если на щиток подается питание. Также не лишним будет произвести проверку предохранителей F10 и F20, возможно, их нужно заменить.
3. Приборка в целом работает некорректно, датчики показывают неверные данные. Возможно, проблема заключается в самом процессоре или наличии замыкания в цепи, это необходимо проверить у электрика. Есть вероятность, что причиной проблемы является плохая масса.
4. Датчик температуры ОЖ. Проверьте контакты.

Сиденья Lada Priora

Передние сиденья снабжены подголовниками и оснащены механизмами перемещения сиденья в продольном направлении и изменения наклона спинки.Для регулировки положения переднего сиденья в продольном направлении тянем вверх рычаг фиксатора, расположенный под сиденьем.

 Удерживая рычаг, сдвигаем сиденье вперед или назад, отпускаем рычаг и убеждаемся в надежной фиксации сиденья.

 Для изменения наклона спинки сиденья вращаем рукоятку.

 Запрещается регулировать положение водительского сиденья во время движения, что может привести к потере управления автомобилем. Подголовники всех сидений регулируются по высоте. Чтобы поднять или опустить подголовник переднего сиденья, тянем его вверх или опускаем до одного из четырех фиксированных положений. Для снятия подголовника резким движением вверх выводим его стойки из отверстий в спинке сиденья. Для того чтобы отрегулировать положение подголовника заднего сиденья…нажимаем на фиксатор правой стойки подголовника и перемещаем подголовник в одно из двух фиксированных положений. Для снятия подголовника, нажав на фиксатор стойки, перемещаем подголовник вверх до выхода его стоек из отверстий в спинке сиденья.

Крышка багажника Lada Priora

Снаружи автомобиля крышку багажника можно открыть ключом или кнопкой пульта дистанционного управления на рабочем ключе.При открывании ключом… вставляем ключ в личинку замка и поворачиваем его против часовой стрелки до срабатывания замка. Вынимаем ключ и открываем крышку. Находясь внутри салона автомобиля, крышку багажника можно открыть

нажав на кнопку 1, расположенную на облицовке туннеля пола. При открытой крышке и включенном габаритном свете включается плафон освещения багажного отделения. В открытом положении крышка багажника удерживается пружинами петель. Отрегулировать натяжение пружин можно перестановкой их в кронштейнах.При закрывании опускаем крышку багажника, преодолевая сопротивление двух пружин, и затем нажимаем на нее до срабатывания замка

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

Расшифровка обозначений заднего жгута электропроводки ВАЗ Приора

Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:

• 1 – ответка приборной панели;
• 2 – питание оборудования для двери за водителем;
• 3/28 – запитка оборудования панели переднего пассажира;
• 4 – обслуживание стеклоподъемников и замков дверей;
• 5-6 поворотники;
• 7 – подсветка внутри салона;
• 8 – размыкатель индикации ручника;
• 9-10 – кормовые габариты;
• 11 – температура внутри машины;
• 12-15 – размыкатели освещения внутреннего пространства машины;
• 16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
• 18/19 – напряжение на задний правый и левый громкоговорители соответственно;
• 20 – силовая жила прикуривателя;
• 21 – ЭБН;
• 22 – контактная группа размыкателя цепи освещения грузового отсека;
• 23 – подогрев заднего ветрового стекла;
• 24 – лампа освещения багажного отсека;
• 25 – дополнительный стоп;
• 26 – силовая магистраль на электрический запор крышки багажного отделения;
• 27 – питание на подсветку тылового номера;
• А1-4 – масса;
• ХР1/3 – контроллер питания электропакета.

Распиновка на водительскую дверь Приоры

Жгут выведен для подачи питания на оборудование водительской двери. Здесь присутствует вывод на панель клавиш, установленную в подлокотнике. Всего в связке шесть элементов:

• 1 – дополнительная клемма к кормовой части машины;
• 2 – магистраль на левый предохранитель;
• 3 – привод электроподъемника стекла;
• 4 – модуль управления подлокотника;
• 5 – привод блокировки двери;
• 6 – фишка управления зеркалом заднего вида.

Будет полезно: Установка сигнализации на Ладу Приора своими руками: пошаговая инструкция установки системы, особенности центральных замков, точки подключения и расположение

Жгут проводки передней пассажирской двери

Узел дублирует подачу напряжения от центральной консоли к клавишной панели пассажира, находящегося в правой части машины. Здесь выведено всего семь разъемов:

• 1 – продолжение основной магистрали на заднюю часть;
• 2 – клемма магистрали к правому переднему динамику;
• 3 – привод стеклоподъемника;
• 4 – кнопка электрического подъемника стекла;
• 5 – привод блокировки двери;
• 6 – управление положением зеркала заднего вида, а также подогрев стекла;
• 7 – продолжение магистрали на заднюю часть.

Жгуты задних дверей

Схема проводки задних дверей имеет всего две клеммы. При этом сторона машины не имеет принципиального значения:

• 1 – продолжение магистрали;
• 2 – привод блокировки замка.

Поломки в системе холостого хода (ХХ) и ЭКУ

• P0500 — сломался датчик скорости.
• P0506 — очень низкие обороты двигателя на ХХ.
• P0507 — слишком большие обороты на ХХ.
• P0511 — сеть регулятора ХХ неисправна.
• P0560 — напряжение БС ниже минимального порога.
• P0562 — очень маленькое напряжение в БС.
• P0563 — очень большое напряжение в БС.
• P0601 — ошибка контрольной суммы ПЗУ.
• P0615 — оборвались провода дополнительного реле стартера.
• P0616 — те же провода закоротили на массу.
• P0617 — они же закоротили на БС.
• P0627 — оборвались провода реле бензонасоса.
• P0628 — эти же провода замкнули на массу.
• P0629 — они же замкнули на БС.
• P0645 — разрыв проводки реле муфты компрессора кондиционера.
• P0646 — эта же проводка замкнула на массу.
• P0647 — она же замкнула на БС.
• P0650 — цепь лампочки индикации неисправности не работает.
• P0654 — цепь управления тахометром неисправна.
• P0685 — оборван электропровод главного реле.
• P0686 — этот же электропровод замкнул на массу.
• P0687 — он же замкнул на БС.
• P0691 — замкнула на массу электропроводка реле управления вентилятором.
• P0692 — эта же электропроводка замкнула на БС.

Всем привет! Обнаружил огромное количество тем, посвященных ошибкам щитка приборов и много вопросов, с ними связанных, посему, решил написать все в одной теме. Использовались материалы из сети интернет, а в частности: www.drive2.ru, www.priorovod.ru/

Значки на заводской приборке

Все индикаторы должны загореться как на елке на три секунды, когда двигатель запускается. Если какая-то иконка осталась, значит, система сигнализирует о поломке. Для того чтобы разобраться со всеми индикаторами было проще, приводится схематическая картинка:

1,5,9,10 – это уже известные шкалы, отображающие основные параметры, которые могут меняться. 19 – дисплей бортового компьютера. Далее:

• 2 – Значок, отображающий работу тормозной системы.
• 3 – Состояние аккумуляторной батареи. Если лампочка осталась гореть, аккумулятор разрядился или уровень заряда слишком мал.
• 4,7 – Дублеры указателей поворотов («поворотников»).
• 6 – Уровень масла (говорит о низком уровне).
• 8 – Ручник. Загорится желтым, когда рычаг затянут.
• 11 – «Бензиновая лампочка». Загорается, когда осталось всего 10 литров.
• 12 – Кнопка для переключения режимов бортового компьютера.
• 13 – «Аварийка».
• 14 – Электроусилитель руля (сигнализирует о поломке).
• 15 – Включенный дальний свет.
• 16 – Габаритные огни/ближний свет.
• 17 – Состояние подушки безопасности (неисправность).
• 18 – Иммобилайзер (если слышите звуковой сигнал, а сама иконка мигает, иммобилайзер неисправен).
• 20 – Не пристегнутые ремни безопасности.
• 21 – Неудовлетворительное состояние рабочей тормозной системы.
• 22 – Отключение «подушки».
• 23 – Неисправность АБС.
• 24 – «Чек», «Check Engine» — поломка мотора.
