Замена личинки замка ваз 2114

Содержание:

Как снять внутренний замок двери
Рекомендации
электрозамок багажника
Замена личинки ВАЗ 2114
Как заменить личинку замка
Устанавливаем электропривод багажника
Основные составляющие электропривода замка багажника
Замена личинки дверного замка
Ремонт замка багажника
Как Поменять Замок Багажника На Ваз 2114
- Калинский замок на вазе 2114
- Багажник на ВАЗ 2109
  - You may also like
Советы при замене личинки замка двери на ВАЗ 2114
Процесс установки замка на ВАЗ 2109

Как снять внутренний замок двери

Замена внутренней личинки замка двери ВАЗ-2114 и 2113 может быть выполнена быстро и качественно даже вне СТО. Тем, кто решил заменить устройство на модели 2115, следует учесть, что кузов «пятнашек» несколько отличается от 14 и 13 моделей.

Для работы потребуются:

Антикоррозийная аэрозоль WD-40.
Рожковый ключ на «8».
Крестообразная и плоская отвертки.
Комплект новых личинок и пружин (продаются отдельно).

Прежде чем поменять деталь, придется разобрать дверь, чтобы извлечь старый механизм.

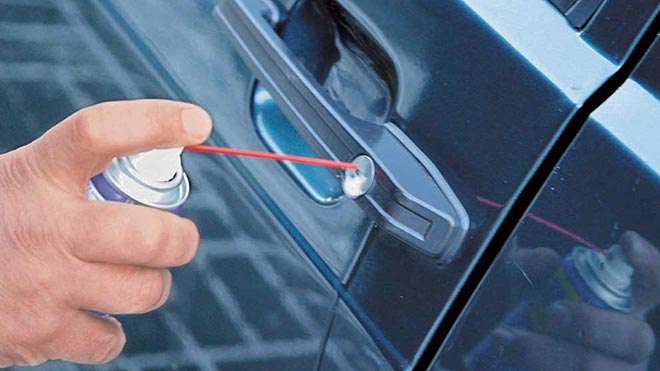

Антикоррозийная аэрозоль WD-40

Опытные автолюбители рекомендуют фиксировать весь процесс на телефон. Имеет смысл делать поэтапные фотографии разборки двери: это поможет быстро и без потерь собрать ее обратно, когда новая личинка будет установлена.

Процесс разборки:

Нужно открутить три самореза, расположенных в нижней части накладки двери. Поможет крестообразная отвертка.

Откручиваем саморезы в нижней части накладки двери

После снятия накладки нужно извлечь переключатель спускового стекла, снять колодку проводов и отключить их от переключателя.
Далее с помощью отвертки необходимо извлечь заглушку из ручки подлокотника.

Извлекаем заглушку из ручки подлокотника

Крестообразной отверткой нужно отвинтить два винта, что установлены в креплении ручки, после чего снять облицовку двери.

Откручиваем винты крепления ручки

В карте двери установлена панель, из которой необходимо извлечь 6 пистонов.
Наружное крепление, расположенное в ручке, имеет пару гаек. Их нужно открутить с помощью ключа на «8».

Гайки крепления наружной ручки замка

Отпорный механизм подключен к внутреннему замку тяги и выключателю замка наружной ручки — его необходимо отсоединить от них.

Отпорный механизм отсоединяем от внутреннего замка тяги и выключателя замка наружной ручки

Далее нужно извлечь полностью наружную ручку устройства и из наконечника тяги вытащить штифт.
Теперь надо снять пластмассовый наконечник тяги, расположенный в цилиндре.
Снять стопорную пружину.

Снимаем стопорную пружину

Извлечь старую личинку замка с установленным в ней ключом.

электрозамок багажника

Ремонт и замена замка зажигания на ваз (lada) 2113/2114/2115

итак, чтобы изготовить электрозамок багажника, нам понадобиться:

Двухпроводной дверной активатор на 6 КГ
Предохранитель 10А
Кнопка багажника от ваз 2110
Реле 90.37.47-10
Провод 10 м (можно 6 м, но я взял с запасом)
Клеммы «мама» 10 шт.
Трос капота в оболочке

Для тех кто плохо разбирается в эл.схемах :

Так как реле я установил рядом с замком, то и массу идущею от реле и активатора я запитал на корпус (прямо на замке, там уже была какая-то масса) Что касается подключения. Кнопку я использовал 3 контактную, называется она «Кнопка открывания крышки багажника 2110». Коммутация у кнопки следующая: при нажатой кнопке коммутируются контакты 1 и 2, при отжатой — 1 и 3.

Осталось установить все в машину. Начнем с задней двери. Схему установки в заднею дверь видно на фото ниже(колхозно, ну да все равно этого не видно):

Запихать все в заднею дверь не проблема, а вот протянуть провод в салон сложно. Дальше по салона провод тянется уже не так сложно, просто запихиваем его под потолок. Я использовал металлический провод в качестве кондуктора. Самое сложное это пройти через резиновую гофру, между дверью багажника и салона. В салоне прокинул провод по потолку и спустился по левой стойки лобового стекла. Как оказалось снизу, рядом с ручкой открытия капота, была заглушка под кнопку для открытия багажника. Под рулем была свободная колодка с постоянным плюсом, я купил ответную часть и запитал на него магнитолу и багажник. Вот мой кондуктор))) остался тросика капота:

А вот и зловещая гофра, через которую предстоит протянуть провод. Скажем сразу не очень удобное место оказалось. Наверно человек подготовленный скажет, что легко. Но когда впервые провод через эту гофру, она вызывает сложности.

Как уже писал выше, нашёл под рулем заглушку под кнопку для открытия багажника. Зачем ее сделали не понятно, но спасибо)))

Еще когда ставил магнитолу, нашел свободную колодку. На колодке был предохранитель, постоянный плюс с размыканием в момент, когда заводишься. Т.к. кнопкой пользоваться придется не часто, можно смело сажать ее на 1 плюс с магнитолой.

Проделав все описанное выше, должны получить рабочий механизм автоматического открывания багажника. Теперь можно заняться эстетической стороной вопроса. В салоне все и так хорошо, кнопка встала в штатное место и смотрится, как будто там и была всегда. А вот обшивка от крышки багажника обратно не встаёт. Второй этап нашей доработки это модернизация обшивки багажника.

Для начала вырезает отверстие в середине обшивки, так чтобы ее после этого можно было установить на место.

Аккуратность тут не нужна, все равно всего этого будет не видно.

Теперь заливаем сверху строительной пеной, отверстие при этом закрываем газетой изнутри. Пена поможет сделать необходимую фору.

Срезаем лишнею пену. Создаем нужную нам форму. Главное не оставлять слишком много пены, иначе она будет мешать потом закрыванию двери багажника.

Сделав нужную форму необходимо померить на машине. Если все хорошо встало на свои места можно продолжать. Дальше нужно пену обтянуть стеклотканью. У меня стекло ткани не было, поэтому выкручивался подручными методами. Взял кусок карпета, наклеил поверх пены и обработал крахмальным клеем.

Когда все затвердело можно выточить в пене отверстие.

Финально обтянул карпетом, получилось весьма приятно.

Доведя замок капота до ума, я решил, что ключ мне уже не понадобится. Поэтому я решил доработать замок ,чтобы снаружи ничего не торчало. Есть два момента:

вытащив замок остается дырка и надо решить как ее заделать. Можно конечно просто ездить с дыркой)))) Можно заварить и закрасить. Однако это трудоемко и затратно, особенно если вы это не сможете сделать сами. Я решил пойти легкой дорогой и просто наклеить(шильдик в виде дракона) там наклейку.
Автоматика это хорошо, но надо оставить себе пути отступления и сделать механической открывание багажника, а то рискуете когда-нибудь не попасть в собственный багажник.

Замена личинки ВАЗ 2114

Как заменить личинку замка ваз 2114

Инструкция подскажает как самостоятельно заменить личинку на вашем автомобиле. Цилиндр замка — это разновидность замка, визуально, как и конструктивно напоминает небольшой цилиндр. Рабочая часть прокручивается только тогда, когда в скважину устанавливается ключ. Бесперебойная работа цилиндра предотвращает автомобиль от попаданич внутрь посторонних лиц, соответственно бережем имущество. Если личинка сломано, её нужно срочно починить или заменить. Почему личинку нужно менять, какие причины поломки? — Зачастую в холодную пору, когда автовладелец торопясь пытается открыть замок получает неприятный сюрприз. Ключ не прокручивается, соответственно дверь не открывается. Возможно в негодность пришло стопорное кольцо, или просто напросто выпал столбик фиксирующий, который находится в колпаке тяги. 2. Второй вариант — это проблемы с работой личинки замка. Штифты замка и зубья со временем стираются, когда вы пытаетесь прокрутить ключ детали трутся между собой. По началу это не вызывает такого дискомфорта, но уже после прогрессирования проблемы это начинает ужасно раздражать. 3. И конечно третий вариант, это когда вам нужно будет заменить ручки двери на евро после отечественных. Советы от специалистов при замене замка: Обычно, когда начинают менять замок понимают, что помимо него нужно будет заменить ещё и несколько сопутствующих элементов. Перед тем, когда вы начнёте доставать личинку из упаковки, обязательно в скважину установите ключ. Если этого не сделать, скорее всего штифты выпадут из пазов а установить их будет очень тяжело Вы сможете справиться самостоятельно, если у вас есть нужные инструменты: — Ключи рожковые на «восемь» и «десять». — Плоскогубцы. — Вдешка. — Плоская отвёртка и крестовая. — Личинки новые, а также пружинки. Стоимость новых личинок примерно 500 рублей, каталожный номер 21140610004520. Существует множество аналогов, тут выбор за вами.

Берем отвёртку крестовую и с её помощью выкручиваем три самореза, которые крепят накладку снизу.

Накладку полностью демонтируем. Из кармана достаньте переключатель положения спускового стекла. Мы будем опускать совместно с колодками, не забываем от переключателя отсоединять провода.

Далее нам нужна отвёртка, которой мы аккуратно достанем заглушку ручки.

Далее при помощи крестовой нам нужно выкрутить пару винтиков, которые удерживают ручку подлокотников.

Элементы фиксации нам нужно достать элементы, которые крепят облицовку

Облицовку нам нужно демонтировать.

при помощи отвёртки нам нужно достать пистоны, которые располагаются в двери. Карту двери снимаем.

Понадобится ключ на «восемь», аккуратно выкрутите гайки, которые крепят ручку замка. Первым действием выкручиваем первую

После вторую

От замка внутреннего нам нужно отсоединить выключатель замка.

Ручку наружную снимаем, также и тяги.

Штифт из наконечника нам нужно достать.

Наконечник пластмассовый нужно достать из цилиндра.

Пружинку фиксирующую нам нужно снять. Выведите её концы из прорезей, которые располагаются на цилиндре, ещё есть и на ручке.

Личинку испорченную нам нужно достать, мы достаём её вместе ключом.

Открываем новый комплект. Обработайте все детали при помощи смазки консистентной, ручку установите в дверь замка.

Новую пружинку нам нужно установить.

Когда ключ будете прокручивать, ключ должен возвращаться вне зависимости от того, с какого положения это делается.

Штифт мы можем установить на наконечник. Таким образом мы собрали ручку. Ну а после и соберите всё в обратном порядке.

Вместе весело шагать. Тест-драйв кроссовера DFM 580

Смотреть все фото новости >>

Как заменить личинку замка

Очень часто выходит из строя именно личинка замка, поэтому разберем ниже более подробно о том, как же ее заменить. Для этого потребуется тонкая проволочка или иголка и плоская отвертка.

Первым делом вынимаем пружинку, которая отбрасывает ключ в замке при открывании. Просто подденьте ее отверткой и снимите, предварительно запомнив ее положение, чтобы потом поставить так же:

А теперь берем тонкую проволоку и ее концом выдавливаем шток фиксации личинки, как показано на фото ниже:

После чего верхнее кольцо снимается и личинка вынимается с обратной стороны:

Замена личинок производится парой, как на левой, так и на правой двери, а также одновременно с замком багажника, чтобы у вас был всего один ключ для всего! Иначе, придется с собой таскать несколько ключей, что не очень удобно. Цена комплекта составляет 300 рублей максимум, так что кошелек не сильно опустеет.

Установку производим в обратном порядке, все не так сложно, как может показаться на первый взгляд.

Всем доброго времени суток!Машина с самого начала мне досталась с нерабочими замками. Изначально водительская дверь запиралась только изнутри, а пассажирская и вовсе не запиралась. Соседские дети этим пользовались и машина неоднократно встречала меня с распахнутыми дверьми. Этот досадный недостаток был устранен мной совсем недавно. Тем более что на подходе в салон идут пару вкусняшек.

До лета, как я уже писал выше, двери с замков не запирались вовсе — обе личинки отказывались проворачиваться. С наступлением жаркой поры случилось странное — личинки начали прокручиваться! Казалось бы, надо радоваться, ведь проблема с незапирающимися дверьми исчезла, ага, как бы не так! Личинки проворачивались любым плоским предметов, включая даже отвертку… Но хотя бы уже создавалась видимость того что в машину стало хоть труднее попасть — ведь двери хоть как-то но заперты! Короче, такой сеющий беспокойства на душе вариант меня никак не устраивал и было решено заменить личинки дабы хоть машина закрывалась на один единственный ключ.Сказано — сделано. Был куплен комплект личинок на все замки кроме замка зажигания:

Личинка замка (цилиндр замка) – разновидность механизма секретности замка, в виде цилиндра, рабочая часть которого может быть повёрнута в корпусе только тогда, когда в скважину цилиндра вставлен ключ. Бесперебойная работа цилиндра замка защищает автомобиль от несанкционированного проникновения и бережет имущество владельца. Поэтому неисправность личинки замка вызывает серьёзное беспокойство, требующее немедленного решения, и многие автолюбители всерьёз задумываются о том как поменять личинку замка ВАЗ 2114 своими руками.

Устанавливаем электропривод багажника

В защелке необходимо просверлить несколько технологических отверстий с резьбой, предназначенных для крепежных винтов под пунктами 3 и 4. Такими винтами можно закрепить окончание троса. Остаётся не решенным один вопрос, каким же образом избавиться от защелки замка с крышки багажника? Это можно воплотить в жизнь, если проделать отверстие в крышке багажника, диаметр которого будет составлять 1,15 см. Чтобы выбить в нём ось, нужно вставить в него плотную выколотку и удалить стержень. Надо следить за тем, чтобы углубление ролика и два винта были расположены симметрично друг к другу. При снятии оси, сдвигается пластина и удаляется внутренность вместе с толкателем. Для невозможности открытия замка при помощи ключа, хватит того, чтобы уменьшить размер окончания толкателя приблизительно на 10 миллиметров.

После проделанных работ, собрав новую систему замка, можно поставить его на прежнее место. Затем зафиксировать реле в нижней части ляды, в удалённости от замка на расстоянии в 150-200 мм. Также необходимо соблюдать симметричное расположение на оси всего сделанного устройства. В силу того, что ролик можно приобрести в отдельности, электромеханическую часть можно подключать к механизму подъёмника стёкол. Для облегчения установки троса втулка, расположенная на окончании сердечника реле заменяется винтом. Присоединить трос к шурупу можно разными способами, к примеру, прижать винтами тело троса к замку, но предварительно подложить под них регулировочные шайбы. Таким же образом закрепляем другой конец троса к основной части реле. После того, как проверена электрическая часть, необходимо настроить весь механизм. Необходимо отрегулировать ход троса для нормального открывания защелки багажника.

Если всё-таки произойдёт сбор в электрической части открывания багажника, то можно открыть защёлку замка из салона транспортного средства путём ручного натяжения троса.

Основные составляющие электропривода замка багажника

Электропривод замка лучше всего присоединить к обычному механизму, дабы иметь возможность автоматизированного и механического открытия багажного отделения автомобиля. Электроприводы для автомобилей ВАЗ существуют в двух видах: на электромоторе и на магнитных пластинах. За счет своих высоких эксплуатационных характеристик первый вид более востребован и популярен среди владельцев отечественного авто. Но, выполненный на магнитных пластинах привод более прост в монтаже.

Электропривод состоит из следующих элементов:

реле контактов;
предохранитель;
шток;
кнопки.

Data-lazy-type=»image» data-src=»https://vazremont.com/wp-content/uploads/2017/06/foto-2-1.jpg» alt=»Багажник с кнопки» width=»700″ height=»525″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/06/foto-2-1..jpg 300w, https://vazremont.com/wp-content/uploads/2017/06/foto-2-1-660×495.jpg 660w» sizes=»(max-width: 700px) 100vw, 700px»>

Плюсы такой конструкции очевидны: увеличение защиты багажного отделения, что станет настоящей преградой перед злоумышленником, замок багажника ВАЗ 2114 будет работать стабильно и в большинстве случаев безотказно.

Конструкция кузова большинства отечественных авто имеет некоторую слабость – во время движения машины при встречном потоке воздуха вся грязь, пыль, песок активно загрязняет «корму». В таком случае забивается мелкими частицами и сам замок, что в будущем выливается в массу проблем с его функционированием. Так как сделать багажник с кнопки ВАЗ 2114 правильно?

Замена личинки дверного замка

Снимается обшивка двери. Для этого с помощью отвёртки снимается ручка стеклоподъёмника, внутренняя дверная ручка, накладка на ручку, отрывающую дверь. Снимается нижняя полка двери. Для этого откручиваются все удерживающие винты. Откручивается верхняя кнопка блокировки двери. Обшивка закреплена пистонами. Их нужно аккуратно отогнуть. Если сломать несколько пистонов, но обшивка будет стучать во время езды.
От замка наружной и внутренней ручек отцепляются тяги.
С помощью маленького ключа откручивается гайка, крепящая наружную ручку к двери.
Наружная верхняя ручка снимается вместе с тягами.
При помощи отвёртки или шила вытаскивается штифт, который стопорит поводок замка. Можно аккуратно выбить его маленьким молотком.
Поводок замка снимается с ручки.
Пружина личинки замка снимается с помощью отвёртки.
В старую личинку вставляется и поворачивается ключ, а затем вынимается вместе с ней. Если ключа нет или внутри личинке застрял инородный предмет, то можно поддеть её отвёрткой.
Отверстие, в которое вставляется личинка, смазывается литолом.
Новая личинка вместе с ключом вставляется на место старой.

Все детали и механизмы устанавливаются в обратном порядке.

Ремонт замка багажника

Как правило, замок багажника на ВАЗовских автомашинах служит дольше дверных замков, что вызвано меньшим количеством открываний/закрываний за равный промежуток времени. Но, ввиду полного износа (или потери ключей) заменять его все-таки приходится. В большинстве случаев сам механизм замка, равно как и его корпус, остается полностью исправным — изнашивается лишь личинка, в которую непосредственно вставляются ключи. Ее то и потребуется заменить на новую.

Чтобы это сделать, потребуются:

крестовая отвертка;
шлицевая отвертка;
набор ключей.

Выполняется замена личинки замка багажника ваз 2114 следующим образом:

Открыть багажник.
Извлечь пластиковые клепки («ежики»), удерживающие пластиковую панельку вокруг замка, подцепив их шлицевой отверткой либо специальным экстрактором.Извлекаем клепки
Снять панельку.
Выкрутить крепеж, удерживающий замок.Откручиваем крепеж
Извлечь замок.
Выкрутить крепежные винты, удерживающие личинку в замке, и вынуть ее.
Установить внутрь замка новую личинку.

Обратная сборка замка и установка его на место выполняется точно в таком же порядке, но в обратной последовательности.

После того, как замена личинки замка ваз 2114 была произведена, а сам замок установлен на место — следует внимательно осмотреть его ответную часть, называемую фиксатором (за него заходит язычок замка в момент запирания багажника). Заменять фиксатор в большинстве случаев не нужно, поскольку он не имеет подвижных деталей и обладает очень длительным сроком службы.

Замена может понадобиться лишь в том случае, если на корпусе фиксатора появилась трещина (изготовлен он из силумина). Сам процесс замены несложный, и заключается в откручивании крепежа старого фиксатора и установке нового устройства.

Регулировочные винты замка багажника ваз 2114

Единственное, на что нужно будет обратить внимание — это правильная настройка замка. Чтобы проверить ее качество, нужно просто закрыть крышку багажника и посмотреть, как она зафиксировалась

Если запирания не происходит, оно слишком тугое либо, наоборот, чувствуется заметный люфт, то замок не настроен.

Чтобы выполнить настройку, нужно:

ослабить пару крепежных болтов фиксатора;
закрыть багажник (в этот момент фиксатор сам подстроится под расположение язычка замка);
открыть багажник;
затянуть крепежные болты фиксатора.

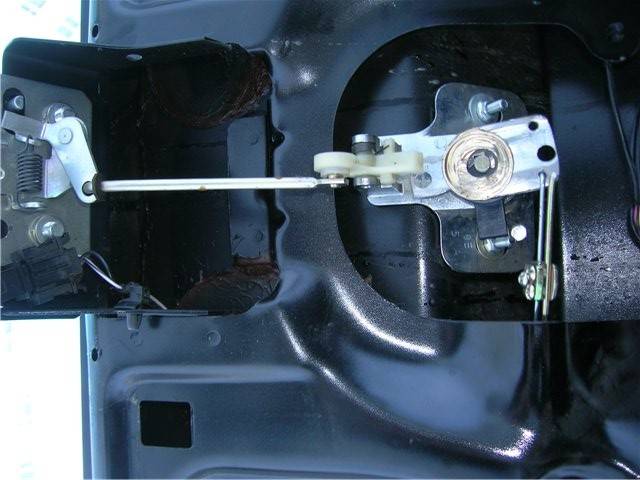

Как Поменять Замок Багажника На Ваз 2114

Цилиндрический замок (цилиндровый замок) — это тип механизма блокировки цилиндров, который вы хотели бы использовать, когда вы возвращаетесь, только когда ключ вставлен в отверстие цилиндра. Бесперебойная работа цилиндра замка защищает автомобиль от несанкционированного проникновения и сохраняет имущество владельца. Поэтому неисправность личинок замка является серьезной проблемой, требующей немедленного удаления, и другие автовладельцы всерьез рассматривают возможность замены личинки замка ВАЗ 2114 самостоятельно.

В прохладное время года, когда вы пытаетесь открыть замороженный замок, оказывается, что он просто вращается и даже не открывается, и при дополнительном усилии вращающегося замка замок цилиндра может выйти с помощью ключа на рукоятке выемки. , В большинстве случаев эта проблема вызвана разрушением стопорного кольца и потерей части колонны, расположенной в фиксирующей пластиковой крышке стержня.
Возможна другая трудность частичное исполнение личинки замка. Постепенно внутренние штифты замка и зубья ключа изнашиваются, так как части замка цепляются друг за друга и не позволяют ему вращаться при попытке поворота замка. Поначалу эта проблема не кажется такой серьезной, к сожалению, со временем выбор правильной «позиции» клавиши вызывает раздражение.
Часто необходимо заменить цилиндры замка во время обновления дверные ручки на новом русском языке по разному на европенах.

Часто при ремонте замка дверной ручки происходит сильный износ подробности приводит изменить несколько частей устройства. Попробуйте, конечно, починить замок, но такой ремонт поможет ненадолго, и через некоторое время вам придется начать заново, чтобы решить эту проблему.

Перед снятием цилиндрового замка с упаковки или с дверной ручки в колодец обязательно прикрепите ключ. В противном случае это может привести к удалению шпилек из пазов замка, которые будет трудно установить на место.

Калинский замок на вазе 2114

В ВАЗ 2114 замена личинок дверных замков — это работа, которая выполняется без посторонней помощи, со свободным временем и необходимыми инструментами.

Поменять замок цилиндра:

открытые ключи «8» и «10»;
плоскогубцы;
Смазка WD-40;
Крестовая отвертка и плоская отвертка;
новые личинки и блокировка пружин ВАЗ 2114.

Стоимость комплекта личинок дверного замка с багажником ВАЗ 2114 производства ВАЗ с продуктом 21140610004520 составляет 400 рублей, а его аналог с продуктом 21140-610004520 напрямую от производителя DAAZ составляет 450 рублей.

Цена указана на весну 2017 года в Москве и области.

С помощью крестообразной отвертки ослабьте три винта в нижней части подкладки.

Снимите коврик. Извлекаем из кармана выключатель положения переднего спускового стекла вместе с блоком жгута проводки, отсоединяя его от проводного выключателя.

С помощью отвертки снимите крышку с локтевой ручки.

Ослабьте винты крестовой отвертки Phillips 4.5, которые крепят угловую рукоятку к внутренней части дверной панели.

Закрепляем крепеж, закрепляя накладку внутренней ручки замка на панели двери.

Осторожно используйте отвертку, чтобы снять 6 крышек с отверстий на панели двери и снять дверную карту. С помощью гаечного ключа «8» снимите две гайки, которые крепят внешнюю ручку замка

Первый

С помощью гаечного ключа «8» снимите две гайки, которые крепят внешнюю ручку замка. Первый.

Мы отсоединяем от внутренней блокировки тяги внешней ручки и блокировки переключателя.

Снимите ручку внешней дверной ручки с помощью стержней.

Затем удалите штифт с конца стержня.

Снимите пластиковый конец штока с цилиндра замка двери.

Снимите удерживающую пружину, сняв ее концы с пазов в цилиндре на ручке замка.

Снимаем старый цилиндровый замок ключом.

Багажник на ВАЗ 2109

Распакуйте новый набор личинок. Чтобы предварительно смазать то, что осталось для нашего клиента, чтобы протереть детали смазкой, мы вставляем ручку двери в ручку двери.

Поворачивая ключ, ключ должен вернуться из любой позиции.

Установите штифт на кончик поворотного стола. Ручка в сборе. Дальнейшая сборка производится в обратном порядке.

Советы при замене личинки замка двери на ВАЗ 2114

Зачастую при ремонте замка ручки двери оказывается, что сильный износ детали приводит к необходимости замены нескольких элементов устройства. Попытаться выполнить восстановление замка можно, но такой ремонт поможет ненадолго и через время придется опять приступить к решению данной проблемы.

Перед извлечением личинки замка из упаковки или из ручки двери, в скважину замка нужно обязательно вставить ключ. Иначе это грозит выпадением штифтов из пазов замка, поставить которые на место будет проблематично.

На ВАЗ 2114 замена личинки замка двери – работа, которую можно выполнить самостоятельно, имея свободное время и необходимый инструмент.

Чтобы поменять личинку замка понадобятся:

рожковые ключи «на 8» и «на 10»;
плоскогубцы;
смазка WD-40;
отвертка плоская и крестообразная;
новые личинки и пружины замка ВАЗ 2114.

Цена на комплект личинок замка двери с замком багажника ВАЗ 2114 производства ВАЗ с артикулом 21140610004520 составляет 400 рублей, а его аналог с артикулом 21140-610004520 от производителя ДААЗ — 450 рублей.

Стоимость указана на весну 2021 г. по Москве и области.

Крестообразной отверткой отворачиваем три самореза в нижней части накладки.

Снимаем накладку. Извлекаем из кармана переключатель положения переднего спускового стекла вместе с колодкой жгута проводов, отсоединив от переключателя проводов.

С помощью отвёртки вынимаем заглушку ручки подлокотника.

Отвинчиваем крестообразной отверткой 2 винта крепления ручки подлокотника к внутренней панели двери.

Отжимаем фиксаторы крепления облицовки внутренней ручки замка к панели двери.

… и снимаем облицовку.

Аккуратно, с помощью отвёртки, извлекаем из отверстий в панели двери шесть пистонов, и снимаем карту двери.

Ключом «на 8» откручиваем две гайки крепления наружной ручки замка. Сначала одну.

Процесс установки замка на ВАЗ 2109

Вот тут начинается самое интересное – или я везунчик, или же другим счастья перепало меньше, но оказалось, что замок с Калины идеально становится на кронштейн, который уже прикручен к ляде под мотор заднего дворника. Правда, пришлось немного лепестки выгнуть и рассверлить дырки (со стороны багажника). Нашел фото замка Калины, пунктиром показал лишние части – их обрезать при помощи болгарки или ножовки.

Недостаток кронштейна такого я ощутил сразу же – соединение немного хлипкое, поэтому замок может сместиться и в итоге не закроется багажник девятки. Чтобы сделать крепче стыковку, нужен капитальный уголок. Вот во время поиска и попалась мне пластина с перфорацией. Из нее сделал уголок, вырезал отверстие под рычажок замка (который открывает багажник). На фото вы можете увидеть этот уголок. Его устанавливаете на ляду и крепите к нему замок. Жесткость достаточная, поэтому дверца не откроется на ходу.

Впрочем, даже в случае использования первого кронштейна, вероятность открывания багажника крайне низкая. А теперь об ответной части. На фото вы можете видеть, что она прикручена теми же болтами, что и родная, в те же отверстия. Одно но – пришлось слегка приподнять, для этого использовал две шайбы, устанавливаемые под гайки крышки ГБЦ классики. Они красиво становятся, большая площадь опоры, петля в итоге не двигается в стороны.

Для реализации электропривода открывания замка Калины на ВАЗ 2109 был выбран мотор-редуктор с двумя проводами. С пятью брать смысла нет – нет необходимости в концевике. Проверьте, как работает привод – шток находится в среднем положении, при подключении к питанию (минус на синий, плюс на зеленый) происходит втягивание, при обратной полярности – вытягивание. Поэтому пляшите именно от этих параметров, для меня удобнее оказалось использовать режим втягивания, так как мне он кажется наиболее подходящим.

То ли сейчас все начали активно ремонтировать свои машины, а заодно и дома, но не нашел провода с сечением около 0,75 кв. мм. Ну максимум полтора! Нет нигде, есть желто-зеленый (для заземления), да и тот 2,5 кв. мм. Поэтому выбор пал на двужильный, сечение каждой жилы 0,5 кв. мм. Такие обычно китайцы в своих магнитофонах бытовых применяют. Прикрутил к планке мотор-редуктор и установил на дверцу багажника. На рычажок замка прикрутил, если честно, не знаю, как ее правильно назвать. Пусть будет это переходник, которым соединяются тяги замка и спица привода. Наверное, так и будет правильно, а если нет, то поправьте меня. На фото они слева в пакетике лежат.

Вот такие дыры появились после того, как убрал все «лишнее» И теперь осталось дело за малым – кинуть провода в такой последовательности: прикуриватель – кнопка – вывод (зеленый) моторчика. Синий, как вы понимаете, нужно прикрутить к массе, благо болтов и гаек там полно. И самое смешное — я ведь убрал дворник и у меня уже до подрулевых переключателей как минимум три провода лежит! Прозваниваю — выбор падает на белый с голубой полоской, его и использую в качестве питающего. А купленный провод пригодится для чего-нибудь другого. Вот и все, пробуете, оцениваете, при необходимости ослабляете крепление и смещаете в нужную сторону корпус замка. А теперь один маленький «бонус». На замке багажника Калины есть концевой выключатель, а его я планирую использовать для включения подсветки багажника. Думаю, синяя светодиодная лента окажется в самый раз.

А чтобы сделать все, как положено, то придется использовать эту схему с реле. Вероятность повреждения кнопки сводится к нулю. И настало время итог подвести, сосчитать затраты:
