Как заменить двигатель стеклоочистителя ваз 2107

Замена механизма дворников на ваз 2107. Cнятие и установка мотор редуктора стеклоочистителя ветрового стекла — автомобиль ваз 2107

Cнятие и установка мотор редуктора стеклоочистителя ветрового стекла — автомобиль ваз 2107

Снятие мотор редуктора стеклоочистителя ветрового стекла с автомобиля ваз 2107

1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

2. Отсоединяем на автомобиле ваз 2107 провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея автомобиля ваз 2107 — снятие и установка»).

3. Торцовым ключом на 10 мм отворачиваем накидные гайки крепления рычагов щеток (дворники) стеклоочистителей.

4. Поддев рожковым ключом или другим подходящим инструментом, снимаем рычаги щеток стеклоочистителей с конусных шлицев приводов. При затруднении снятия щеток стеклоочистителей наносим проникающую смазку на шлицевую поверхность приводов.

5. Накидным ключом на 21 мм (или свечным ключом) отворачиваем гайки крепления приводов рычагов щеток стеклоочистителей.

6. Снимаем с приводов рычагов стеклоочистителя пластмассовые втулки и резиновые прокладки.

7. Отсоединяем колодку жгута проводов стеклоочистителя.

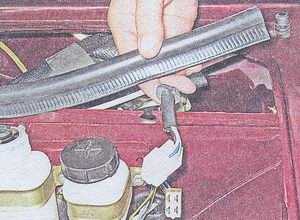

8. Приподняв край уплотнителя, вынимаем жгут проводов стеклоочистителя из прорези в перегородке моторного отсека.

9. Торцовым ключом на 10 мм отворачиваем две гайки крепления мотор редуктора стеклоочистителя к кузову автомобиля ваз 2107.

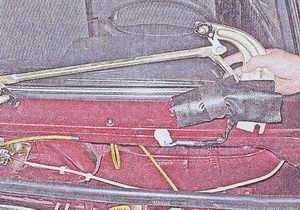

10. Выводя приводы рычагов стеклоочистителя из отверстий в кузове, снимаем с автомобиля ваз 2107 стеклоочиститель.

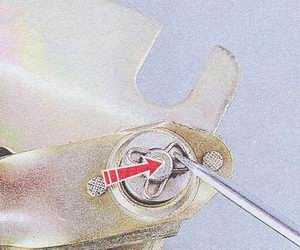

11. Поддев шлицевой отверткой, снимаем пружинный фиксатор и шайбу с оси тяги стеклоочистителя. Отсоединяем тягу стеклоочистителя.

12. Торцовым ключом на 10 мм отворачиваем гайку и снимаем кривошип со шлицев привода мотор редуктора стеклоочистителя.

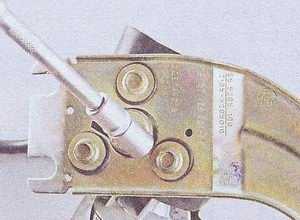

13. Торцовым ключом на 10 мм отворачиваем три болта крепления мотор редуктора стеклоочистителя к кронштейну.

14. Снимаем кронштейн вместе с тягами.

15. Отстегнув стяжной ремень, снимаем грязезащитный чехол мотор редуктора стеклоочистителя.

Установка мотор редуктора стеклоочистителя ветрового стекла на автомобиль ваз 2107

1. Перед установкой на автомобиль ваз 2107 мотор редуктора стеклоочистителя промываем тяги с рычагами от грязи. Смазываем шарниры рычагов стеклоочистителя пластичной смазкой.

2. Подсоединяем колодку разъема нового мотор редуктора стеклоочистителя к колодке жгута электропроводки. Подсоединяем провод к отрицательному выводу аккумуляторной батареи. Включив зажигание, включаем на короткое время прерывистый режим работы стеклоочистителей. При этом привод мотор редуктора стеклоочистителя установится в положение соответствующему крайнему левому положению щеток стеклоочистителей. Выключаем зажигание, отсоединяем провод от отрицательного вывода аккумуляторной батареи.

3. Отсоединяем разъем мотор редуктора стеклоочистителя.

4. Соединяем кривошип А с тягой Б. Устанавливаем рычаг стеклоочистителя на шлицевой привод мотор редуктора, ориентируя его в положении, чтобы кривошип и тяга стеклоочистителя были параллельны.

5. Дальнейшая установка на автомобиль ваз 2107 мотор редуктора стеклоочистителя выполняется в обратной последователь-ности. Перед установкой в отверстия кузова приводов щеток стеклоочистителей, смазываем резьбовую и шлицевую части приводов пластичной смазкой.

portalvaz.ru

Снятие и замена трапеции и моторчика дворников на ВАЗ-2107, 2106 и на любой классике

 Дорогие друзья, сегодня мы вам расскажем как самостоятельно снять и заменить или реставрировать трапецию дворников на ВАЗ-2107, 2106 и на любой другой классике. Обычно необходимость снятия трапеции дворников или моторчика обусловлена выработкой или закисанием подвижных шарниров самой трапеции, вииду чего дворники либо вообще отказываются работать, либо ползут по стеклу со скоростью черепахи, что совсем не вариант в дождь или ливень. Сам моторедуктор в случае выхода из строя лучше не ремонтировать а просто поменять в сборе, вобщем описываем сам процесс. Итак, для начала откручиваем гайки поводков дворников:

Затем, снимаем поводки, если закисли можно поддеть крепкой отверткой и с силой дернуть на себя, должно помочь, и получаем доступ к гайке механизма самой трапеции:

Откручиваем ключиком на 22 и снимаем прокладки и шайбы:

По аналогии снимаем второй поводок и так же откручиваем крепеж трапеции. После этого отсоединяем разъем моторедуктора дворников с водительской стороны:

Затем откручиваем две гайки, который держат сам моторедуктор на кузове авто:

И теперь извлекаем аккуратно в сборе трапецию с моторедуктором, выводя ее из под воздухозаборного механизма печки. Тянем как бы н

Устройство стеклоочистителей

Для того, чтобы отремонтировать неработающие дворники ВАЗ 2107, нужно знать устройство стеклоочистителя (автор видео — Автоэлектрика ВЧ).

Принципиальная схема очистителя стекла

На семерках устанавливается стеклоочиститель типа СЛ-193. Он находится в моторном отсеке в коробке воздухосборника отопителя. Его электросхема похожа с электросхемой очистителей стекла на ВАЗ 2106.

Электрическая схема очистителя

• предохранитель;
• электрический двигатель агрегата;
• блок предохранителей;
• выключатель, который подает воду на стекло;
• переключатель, с помощью которого меняется скорости движения;
• реле;
• замок зажигания.

Стеклоочиститель состоит из рычажного механизма, щеток, рычагов и электродвигателя с редуктором. Включается механизм с помощью переключателя на рулевой колонке, он же включает моторчик омывателя. Благодаря мотору и редуктору создается вращательное движение, которое приводит в движение трапецию.

Редуктор очистителя ВАЗ

Валы соединяются с редуктором тягами и передают колебательные движения. В итоге щетки перемещаются по поверхности и очищают ее от загрязнений.

Для очищения от грязи устанавливается омыватель. В конструкцию омываетля ВАЗ входит: моторчик, насос, форсунки и бачок. Моторчик запускает насос омывателя, который подкачивает жидкость, находящуюся в бачке омывателя. Через форсунки она разбрызгивается на стекло.

Почему не работают дворники на ВАЗ-2105, и как найти неисправность

На ВАЗ 2105 не работают дворники? Починить их можно самостоятельно, так как это достаточно простая конструкция. Итак, по какой причине дворники на ВАЗ 2105 перестали работать? В каждом автомобиле предусмотрен монтажный блок. Он располагается, как правило, под рамой лобового стекла слева

В этом блоке, в первую очередь, стоит обратить внимание на второй предохранитель. Поменяйте предохранитель, если потребуется

В том случае, если проблема кроется не в предохранителе:

1. Убедимся в исправности поступления питания на электродвигатель дворников.
2. Нужно отключить разъем от электродвигателя и проверить клеммы. Возможно, они окислены. Их следует зачистить, если в этом есть необходимость.
3. Далее, предстоит замерить напряжение на разъеме, предварительно включив дворники.

Если напряжение присутствует, но дворники все равно не работают:

Клемму «плюс» на аккумуляторе важно отключить. Проверяем все провода, ведущие к электромотору дворников

Если видите какие-либо заломы или обрывы — замените их. В отсутствие видимых повреждений, следует произвести замену двигателя стеклоочистителей.

Чтобы произвести демонтаж электродвигателя, необходимо:

1. Убрать разъем, открутить гайку, которая крепит трапецию механизма дворников к редуктору электропривода.
2. Разъем вынимаем, отворачиваем гайку, которая крепит дворники к электромотору.
3. Тянем на себя, и разъединяем скрепление именуемое шлицевым.
4. Для замены привода, отворачиваем крепящие болты и достаем его из-под рамки.

Чтобы поставить новый электрический двигатель дворников, необходимо повторить все действия в противоположном порядке.

В том случае, если на разъеме отсутствует питание:

1. Подвергаем проверке рычаг переключения стеклоочистителей. Снимаем с колонки руля кожух, отвернув болты.
2. Находим отверстия под переключатель.
3. В тот момент, когда переключатель находится в положении “включено”, проверяем напряжение входа и выхода на клеммах. Переключатель стоит поменять, если напряжение отсутствует.

Как снять переключатель и установить новый, если дворники на ВАЗ 2105 не работают:

• От аккумулятора отключаем клемму «плюс»;
• Тянем на себя накладку и убираем клаксон;
• У руля отворачиваем гайку;
• Снимаем руль, выбивая его из шлицов;
• От колонки руля, отсоединив фиксаторы, снимаем переключатель.
• Затем, в противоположном порядке устанавливаем новый.

Как быть, если дворники не шевелятся при работающем электродвигателе?

Следует проверить, насколько надежно соединена трапеция привода и редуктор электропривода. Если есть надобность, затягиваем крепящую гайку. Внимательно осмотрите привод и поводки стеклоочистителей на наличие повреждений. Поводки необходимо поменять, если они изношены. Придется заменить трапецию привода, если она полностью изношена.

Как поменять трапецию привода дворников:

1. Отвернув гайку крепления на редукторе, от него отсоединяем трапецию.
2. Теперь снимаем поводки, отворачивая крепящие гайки, и потянув их на себя.
3. У трапеции следует открутить гайку, которая крепит ее к кузову. Находится она под поводками.
4. Снимаем элементы декора (накладки) и проталкиваем привод внутрь.
5. Вынимаем трапецию, которая располагается под лобовым стеклом.

Чтобы установить свежую трапецию, нужно действовать наоборот. Если дворники на ВАЗ-2105 перестают двигаться в прерывистом режиме, следует заменить реле дворников, найти его можно под приборной панелью. Как известно, существует прерывистый режим работы дворников. Если в этом режиме они не функционируют, то:

1. Нужно отключить плюсовую клемму аккумулятора.
2. Слева в салоне автомобиля нужно снять декоративную панель, которая находится у ручки открывающей капот.
3. Чтобы поставить новое реле, следует открутить два крепежных винта под панелью и отсоединить разъем.
4. Устанавливаем новое реле.
5. Собираем все обратно.

В этой статье даны лишь те инструкции, которыми вы можете пользоваться в гараже для починки или замены неработающих дворников на ВАЗ 2105. Сложные темы, требующие более детального изучения автомеханики и электрики были исключены. В связи с наличием сложных технических проблем можно заменить систему стеклоочистителей полностью.

Похожие материалы:

КАК ПРАВИЛЬНО ВЫБРАТЬ АВТОМОБИЛЬНЫЙ АККУМУЛЯТОР

Как собственноручно отремонтировать бампер ваз 2114

Преимущества фронтальных погрузчиков

Что делают со старыми аккумуляторами

Требования к стеклоочистителям.

Схема стеклоочистителя имеет несколько типов исполнения. При любой схеме исполнения стеклоочистители должны обеспечить очистку лобового стекла при любом количестве осадков. Привод автомобильных стеклоочистителей, как правило, имеют две скорости. Он должен обеспечить укладку щёток при выключении в крайнее положение, не мешающее обзору водителя.

На современных автомобилях привод стеклоочистителя имеет режим прерывистой работы. Он обеспечивается тепловым или электронным реле, включенным в цепь включения питания привода стеклоочистителя. Такой режим может быть как с постоянным промежутком времени, так и регулируемым. При прерывистой работе совершается один или два цикла прохода щёток по лобовому стеклу с перерывами 3 — 5 секунд. Кроме того на некоторых автомобилях, например ВАЗ классика, прерывистый режим выполняет функцию малой скорости привода стеклоочистителя.

На некоторых автомобилях импортного производства, место прерывистой работы используется плавная регулировка скорости, которая обеспечивается изменением напряжения на электродвигатель электронным блоком.

Cнятие и установка мотор редуктора стеклоочистителя ветрового стекла — автомобиль ваз 2107

Снятие мотор редуктора стеклоочистителя ветрового стекла с автомобиля ваз 2107

1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

2. Отсоединяем на автомобиле ваз 2107 провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея автомобиля ваз 2107 — снятие и установка»).

3. Торцовым ключом на 10 мм отворачиваем накидные гайки крепления рычагов щеток (дворники) стеклоочистителей.

4. Поддев рожковым ключом или другим подходящим инструментом, снимаем рычаги щеток стеклоочистителей с конусных шлицев приводов. При затруднении снятия щеток стеклоочистителей наносим проникающую смазку на шлицевую поверхность приводов.

5. Накидным ключом на 21 мм (или свечным ключом) отворачиваем гайки крепления приводов рычагов щеток стеклоочистителей.

6. Снимаем с приводов рычагов стеклоочистителя пластмассовые втулки и резиновые прокладки.

7. Отсоединяем колодку жгута проводов стеклоочистителя.

8. Приподняв край уплотнителя, вынимаем жгут проводов стеклоочистителя из прорези в перегородке моторного отсека.

9. Торцовым ключом на 10 мм отворачиваем две гайки крепления мотор редуктора стеклоочистителя к кузову автомобиля ваз 2107.

10. Выводя приводы рычагов стеклоочистителя из отверстий в кузове, снимаем с автомобиля ваз 2107 стеклоочиститель.

11. Поддев шлицевой отверткой, снимаем пружинный фиксатор и шайбу с оси тяги стеклоочистителя. Отсоединяем тягу стеклоочистителя.

12. Торцовым ключом на 10 мм отворачиваем гайку и снимаем кривошип со шлицев привода мотор редуктора стеклоочистителя.

13. Торцовым ключом на 10 мм отворачиваем три болта крепления мотор редуктора стеклоочистителя к кронштейну.

14. Снимаем кронштейн вместе с тягами.

15. Отстегнув стяжной ремень, снимаем грязезащитный чехол мотор редуктора стеклоочистителя.

Установка мотор редуктора стеклоочистителя ветрового стекла на автомобиль ваз 2107

1. Перед установкой на автомобиль ваз 2107 мотор редуктора стеклоочистителя промываем тяги с рычагами от грязи. Смазываем шарниры рычагов стеклоочистителя пластичной смазкой.

2. Подсоединяем колодку разъема нового мотор редуктора стеклоочистителя к колодке жгута электропроводки. Подсоединяем провод к отрицательному выводу аккумуляторной батареи. Включив зажигание, включаем на короткое время прерывистый режим работы стеклоочистителей. При этом привод мотор редуктора стеклоочистителя установится в положение соответствующему крайнему левому положению щеток стеклоочистителей. Выключаем зажигание, отсоединяем провод от отрицательного вывода аккумуляторной батареи.

3. Отсоединяем разъем мотор редуктора стеклоочистителя.

4. Соединяем кривошип А с тягой Б. Устанавливаем рычаг стеклоочистителя на шлицевой привод мотор редуктора, ориентируя его в положении, чтобы кривошип и тяга стеклоочистителя были параллельны.

5. Дальнейшая установка на автомобиль ваз 2107 мотор редуктора стеклоочистителя выполняется в обратной последователь-ности. Перед установкой в отверстия кузова приводов щеток стеклоочистителей, смазываем резьбовую и шлицевую части приводов пластичной смазкой.

Как снять моторчик дворников ваз 2107

Принцип действия

На автомобиле ВАЗ 2107 дворники приводит в действие электромотор напряжения 12 В. В цепи включения стеклоочистителя устанавливается реле. Оно отвечает за прерывистый режим работы дворников, которые работают без перерыва или с периодичностью в четыре секунды.

Стеклоочиститель паралельно подключен через контакты доводчика. Они находятся в корпусе редуктора и «отвечают» за возврат щеток в исходное положение и резкую остановку мотора. Переключателем водитель регулирует режим работы стеклоочистителя. Весь механизм работает благодаря моторчику. С неисправными дворниками эксплуатация автомобиля запрещена, поэтому автовладельцы должны следить за их исправностью. А в непогоду езда с неработающими дворниками очень опасна!

Куда какой провод идет, или просто схема

Подключение «дворников» и омывателя

«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.

Видео о том, как работает стеклоочиститель

Основные узлы дворников:

• трапеция;
• мотор-редуктор;
• реле;
• щетки.

Если не работают дворники, то причину нужно искать в любом элементе.

Видео- поиск неисправности в электрической части

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

• Открутить гайки крепления;
• отогнуть рычаг, снять его с посадочного места;
• ключом на 22 открутить крепления трапеции с двух сторон;
• снять пластиковые вставки;
• снять уплотнительную резинку капота;
• убрать питание от моторчика стеклоочистителя;
• вынуть его с приводом из отверстия в кузове;
• защитный чехол отогнуть, открутить гайки крепления;
• надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

• установить моторчик в начальное положение;
• параллельно друг другу расположить кривошип и короткую тягу;
• после этого к трапеции закрепить моторчик.

Cнятие и установка мотор редуктора стеклоочистителя ветрового стекла — автомобиль ваз 2107

Снятие мотор редуктора стеклоочистителя ветрового стекла с автомобиля ваз 2107

1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

2. Отсоединяем на автомобиле ваз 2107 провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея автомобиля ваз 2107 — снятие и установка»).

3. Торцовым ключом на 10 мм отворачиваем накидные гайки крепления рычагов щеток (дворники) стеклоочистителей.

4. Поддев рожковым ключом или другим подходящим инструментом, снимаем рычаги щеток стеклоочистителей с конусных шлицев приводов. При затруднении снятия щеток стеклоочистителей наносим проникающую смазку на шлицевую поверхность приводов.

5. Накидным ключом на 21 мм (или свечным ключом) отворачиваем гайки крепления приводов рычагов щеток стеклоочистителей.

6. Снимаем с приводов рычагов стеклоочистителя пластмассовые втулки и резиновые прокладки.

7. Отсоединяем колодку жгута проводов стеклоочистителя.

8. Приподняв край уплотнителя, вынимаем жгут проводов стеклоочистителя из прорези в перегородке моторного отсека.

9. Торцовым ключом на 10 мм отворачиваем две гайки крепления мотор редуктора стеклоочистителя к кузову автомобиля ваз 2107.

10. Выводя приводы рычагов стеклоочистителя из отверстий в кузове, снимаем с автомобиля ваз 2107 стеклоочиститель.

11. Поддев шлицевой отверткой, снимаем пружинный фиксатор и шайбу с оси тяги стеклоочистителя. Отсоединяем тягу стеклоочистителя.

12. Торцовым ключом на 10 мм отворачиваем гайку и снимаем кривошип со шлицев привода мотор редуктора стеклоочистителя.

13. Торцовым ключом на 10 мм отворачиваем три болта крепления мотор редуктора стеклоочистителя к кронштейну.

14. Снимаем кронштейн вместе с тягами.

15. Отстегнув стяжной ремень, снимаем грязезащитный чехол мотор редуктора стеклоочистителя.

Установка мотор редуктора стеклоочистителя ветрового стекла на автомобиль ваз 2107

1. Перед установкой на автомобиль ваз 2107 мотор редуктора стеклоочистителя промываем тяги с рычагами от грязи. Смазываем шарниры рычагов стеклоочистителя пластичной смазкой.

2. Подсоединяем колодку разъема нового мотор редуктора стеклоочистителя к колодке жгута электропроводки. Подсоединяем провод к отрицательному выводу аккумуляторной батареи. Включив зажигание, включаем на короткое время прерывистый режим работы стеклоочистителей. При этом привод мотор редуктора стеклоочистителя установится в положение соответствующему крайнему левому положению щеток стеклоочистителей. Выключаем зажигание, отсоединяем провод от отрицательного вывода аккумуляторной батареи.

3. Отсоединяем разъем мотор редуктора стеклоочистителя.

4. Соединяем кривошип А с тягой Б. Устанавливаем рычаг стеклоочистителя на шлицевой привод мотор редуктора, ориентируя его в положении, чтобы кривошип и тяга стеклоочистителя были параллельны.

5. Дальнейшая установка на автомобиль ваз 2107 мотор редуктора стеклоочистителя выполняется в обратной последователь-ности. Перед установкой в отверстия кузова приводов щеток стеклоочистителей, смазываем резьбовую и шлицевую части приводов пластичной смазкой.

Снятие электродвигателя стеклоочистителя

Чтобы произвести ремонт моторчика стеклоочистителя, необходимо демонтировать его. Для выполнения этой операции потребуются рожковый или торцовый ключ на 10 и на 22. Все действия производятся в следующем алгоритме:

• откручиваются крепёжные гайки дворников при помощи ключа на 10;
• демонтируются стеклоочистители;
• откручиваются крепления кронштейны дворников ключом на 22 и снимаются пластмассовые вставки;
• из подкапотного пространства вынимаются резиновые уплотнители;
• разъединяются клеммы питания;
• из отверстий в кузове извлекаются провода;
• разворачивается кожух на моторчике;
• откручиваются крепёжные гайки при помощи ключа на 10;
• редуктор извлекается вместе с кронштейнами;
• откручиваются крепёжные гайки трапеции;
• извлекается двигатель стеклоочистителей.

По завершению ремонта стеклоочистителя все процедуры производятся в обратном порядке.

Замена моторчика стеклоочистителя ВАЗ

Иногда мотор-редуктор выходит из строя. Постоянно работают щетки, не срабатывает реле отключения. При включении регулятора мотора не функционируют дворники. В некоторых случаях они не выключаются. Чтобы ликвидировать такие поломки, требуется замена моторчика. Мотор-редуктор стеклоочистителя представляет собой самый обыкновенный трехскоростной электродвигатель. В нем аналогично типовым мотор-редукторам имеется биметаллический предохранитель, расположенный непосредственно на корпусе или спрятанный внутри. Замена моторчика достаточно проста. Необходимо открутить четыре болта крепления. Однако при этом возможно появление таких трудностей:

• плохое расположение мотора;
• необходимость отметки расположения кривошипа.

Под кривошипом понимается искривленная тяга, соединяющая моторчик и рычаги трапеции. При неправильной установке кривошипа можно поломать зубья нового мотора. Технология замены выглядит следующим образом.

1. Отключается блок предохранителей.
2. Делается отметка местонахождения кривошипа.
3. Освобождается крепление кривошипа.
4. Откручиваются болты крепления трапеции.
5. Снимается мотор-редуктор.

Дворники на фары

Некоторые владельцы «семёрок» для удобства пользования головным светом устанавливают дворники на фары. С помощью этих элементов отпадает необходимость постоянной очистки оптики от грязи вручную, что особенно актуально в дождливую погоду. Для внедрения механизма потребуется следующий перечень:

• двигатели фароочистителей 2 шт. (левый и правый);
• две переходные планки;
• поводки щёток;
• щётки;
• бачок омывателя с двумя насосами;
• пятиконтактное реле;
• проводка с колодками;
• электроклапан от «восьмёрки»;
• тройник и трубка омывателя около 2 м.

Что касается самих щёток, то их можно установить как от ВАЗ 2107, так и от ВАЗ 2105.

Основными элементами для оснащения фар дворниками являются моторчики, поводки, щётки, бачок с насосами, электроклапан, реле и проводка

Установка

Последовательность действий по монтажу фароочистителей такова:

1. Отворачиваем крепёж и снимаем решётку радиатора. Демонтируем радиаторную решётку, отвернув соответствующий крепёж
2. Вставляем моторчики в родные пазы. Моторчики устанавливаем в родные пазы
3. Закрепляем электродвигатели с наружной стороны при помощи гайки на 14. Чтобы вал не закисал, снимаем резиновый колпачок, набиваем под него смазку Литол-24 и ставим на место. Крепятся моторчики гайками на 14
4. Монтируем на вал поводки со щётками. Поводки крепятся на вал электродвигателей
5. Протягиваем под капот трубки омывателя и ставим на место радиаторную решётку. Трубки от щёток протягиваем под капот
6. Вместо штатного бачка омывателя ставим бачок с двумя моторчиками. На один подводится трубка, идущая к лобовому стеклу, к другому подключается трубка от фар через тройник и клапан. Плюс на клапан подаётся от питания насоса. Штатный бачок заменяем новым с двумя насосами
7. Подключаем провода согласно схеме. Омыватель фар подключаем в соответствии со схемой
8. Реле устанавливаем на штатное место в монтажном блоке. Реле очистителей и омывателей фар устанавливаем в монтажный блок в соответствующий разъём

Поскольку по описанной выше инструкции омыватель фар работает одновременно с омывателем ветрового стекла, в весенний и осенний периоды жидкость из бачка в дневное время расходуется довольно быстро, что многих автовладельцев не устраивает. Для более рационального использования жидкости на омыватель фар следует установить отдельную кнопку.

Для этого выполняем следующие действия:

1. Извлекаем провода с Ш3 | 2 в салоне и ставим в пустую колодку Ш2 | 8 согласно схеме. Для отдельного управления омывателем и очистителем фар необходимо внести некоторые изменения в электрическую схему
2. Вынимаем провода с Ш7 | 8 в салоне и ставим в пустую колодку Ш8 | 7.
3. В свободный разъём колодки Ш3 | 2 заводим минус через любую кнопку, которую устанавливаем в удобном для водителя месте. Кнопку управления омывателями и очистителями фар можно расположить в любом удобном месте в салоне

Механизм дворников «семёрки» периодически нуждается в обслуживании, поскольку работа элементов связана с постоянным трением. При возникновении неполадок, определить и устранить их можно своими руками, при этом не понадобятся специальные инструменты и большой опыт в ремонте автомобилей.

Владельцам ВАЗ-2107 предстоит переоборудовать и модернизировать автомобиль на собственный лад, если, конечно, есть желание усовершенствовать «железку» до возможного идеала. Это касается и дворников, которые показывают медленную цикличность движения.

Стеклоочиститель создан для тщательной чистки поверхности лобового стекла, поэтому если он работает неэффективно, заедает и тормозит, дорога впереди в дождь или метель становится трудно просматриваемой.

Функции дворников основаны на поступлении соответствующего питания и бесперебойной работе регулятора. Последняя деталь незаменима в конструкции дворников, поэтому каждому водителю ВАЗ-2107 желательно знать, где находится реле, чтобы устранить неполадки в нем можно было в любое удобное время.

Работают дворники на лобовом стекле благодаря электромотору, который подает напряжение 12В. Однако это слишком большая мощность, предполагающая весомую величину постоянного тока. Именно для снижения показателя постоянного тока в электроцепи устанавливают реле формата РС-514, регламентирующее периодичность движения дворников. Машина ВАЗ-2107 оснащена 2 вариантами движения стеклоочистителей – один возможен без перерыва, другой насчитывает паузу в 4 секунды.

Замена трапеции стеклоочистителя ваз 2107

Чтобы лобовое стекло автомобиля ВАЗ 2114 очистить от грязи и потоков воды во время дождя, предусмотрено специальное приспособление, так и называемое — дворники на ВАЗ 2114. Щетки стеклоочистителя ВАЗ состоят из рычага, поворачивающегося в определенную сторону, и резиновой прокладки, очищающей стекло. Мотор-редуктор дворников заставляет щетки двигаться вперед и назад.

В результате происходит очищение лобового или заднего стекла. В салоне автомобиля расположен регулятор скорости поворота дворников. Он почти всегда располагается под рулем. Размер щеток может быть самым разным. Стеклоочистители практических всех автомобилей работают в нескольких режимах. На лобовом стекле дворник функционирует в четырех:

• прерывистый, когда выдерживается пауза;
• первая скорость;
• вторая скорость;
• работа вместе с омывателем.

На заднем стекле дворник имеет два режима:

• без омывателя;
• с омывателем.

Функциональность и качество современных дворников

Надо сказать, что качество дворников и их размер оказывают огромное влияние на безопасность движения автомобиля. Поэтому подбор нужного стеклоочистителя остается очень важным занятием. Надежность и качество дворников определяются тем, что они:

• не издают скрипящих звуков;
• имеют длительный срок эксплуатации;
• отлично чистят стекло.

При отсутствии любого из описанных выше качеств теряется комфортность нахождения в автомобиле, появляется опасность попасть в дорожно-транспортное происшествие из-за пониженной видимости, особенно в дождь. Размер установленных дворников играет важную роль. Если он немного больше требуемого, то сила, прижимающая щетку к стеклу, особенно когда это бескаркасные дворники, заметно снижается. В результате стекло очищается плохо.

Кроме того, большой размер щетки будет влиять на плоскость очищения. Щетка может задевать своим краем уплотняющую резину лобового стекла, и тогда она не касается рабочей поверхности. На автомобиле Калина большая щетка начинает задевать кромку двери водителя. Когда размер щетки намного меньше положенного, происходит уменьшение площади очистки. Лобовое стекло не очищается полностью.

Вместе с тем, маленькие дворники оставляют на стекле грязный островок. Каким должен быть размер щеток на ВАЗ 2114? Эта модель автомобиля оборудована двумя щетками, очищающими лобовое стекло. Они имеют одинаковый симметричный размер, равный 51 см. Однако имеется возможность установить щетки, размер которых будет немного изменен.

Со стороны водителя щетка может быть длиной 53 см, а со стороны пассажира — 51 см. При установке одинаковых щеток размером 53 см в центре стекла начнет образовываться небольшая полоска воды. Заднее стекло автомобиля также оснащено стеклоочистителем.

Размер щетки в данном случае не превышает 30 см. Разрешается установка дворника длиной в 33 см. Он прекрасно вписывается в размер стекла. Некоторые автолюбители устанавливают даже щетку размером 40 см, однако для них необходимо специально увеличивать границу хода.

Другими словами, дворник не должен задевать уплотнитель стекла. Для этого нужно снять моторчик, сместить несколько зубьев и поставить его на место.
