Как поменять передние колодки на рено логан

Особенности замены задних колодок в 1,6-литровом Логан

Этот процесс идентичен работе с 1,4-литровой версией.

1. Установив авто на площадку, деактивируем ручник.
2. Для фиксации автомобиля Рено Логан переводим рычаг КПП в положение, соответствующее первой передаче.
3. Ослабляем затяжку колесных болтов и вывешиваем машину домкратом.
4. Демонтируем колесо и обеспечиваем подступ к барабану.
5. Удаляем протекционный колпачок. Если присутствует ABS, то извлекаем датчик системы.
6. В подкапотном пространстве Renault Logan откачиваем тормозную жидкость, пока ее уровень не остановиться на средней отметке (пользуемся шприцем).

Вернувшись к барабану, откручиваем его гайку, применив ключ-головку на «30». Помним о направлении отвинчивания этих болтов (правая сторона – по часовой стрелке, а левая – наоборот)! Снимаем барабан (при потребности применяем WD-40).
Извлекаем пружины: стяжную и регулятора зазора.
Сдвигаем переднюю колодку в направлении вперед, после чего выворачиваем планку на 1800 вдоль соответствующей оси. Теперь удаляем саму планку и регулятор наружу.
Добравшись до опорной стойки Renault Logan, извлекаем ее с пружиной и опорной чашкой.
Отводим заднюю и демонтируем разжимной рычаг, соединяющий его с тросом активации ручника.
Удаление накладки осуществляем после того, как будет стянут рабочий поршень. Для этих целей удобно будет воспользоваться проволокой или подходящим жгутом из резины.
На поверхность ребристых выступов накладываем смазку. Применяем только термостойкий продукт, способный сохранить свойства при 250 и более градусах.

Замена передних тормозных колодок на автомобиле Рено Логан

Срок службы передних тормозных колодок на автомобиле Рено Логан первого поколения – в пределах 60.000 км пробега. Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок. Периодичность проверки их состояния раз в 30.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта новых передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан первого поколения

Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

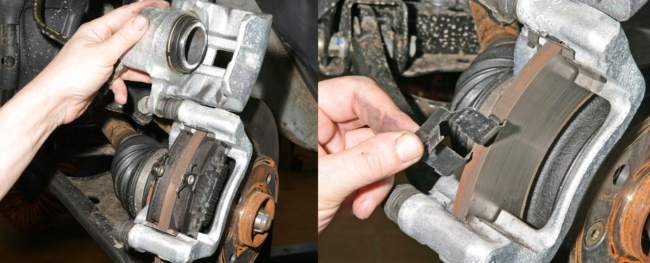

Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей чтобы опираясь на нее можно было утопить поршень во внутрь цилиндра.

Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Схема подключения стоп-сигналов в задних фонарях и дополнительного стоп-сигнала автомобиля Рено Логан первого поколения Скрипят передние тормозные колодки, причины Замена тормозных дисков Рено Логан Как снять суппорт Рено Логан 1,4 Загорелась лампа неисправности тормозной системы автомобиля Рено Логан Регулировка ручника на Рено Логан

Сравнительный тест-ремонт

— Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Работы перед ремонтом: какие инструменты подготовить

Как мы упоминали, самостоятельная замена колодок имеет место быть

Важно лишь провести правильные подготовительные работы. Мы постарались собрать все возможные инструменты и жидкости, которые могут понадобиться в этом виде работ:

• Домкрат, чтобы поднять автомобиль и снять колеса.
• Противооткатные упоры, чтобы автомобиль не скатился во время подъема.
• Емкость для тормозной жидкости и приспособления для ее откачки. Как вариант, можете взять обыкновенную пластиковую бутылку и резиновую грушу. Для этого вида работ данного инструментария хватит за глаза.
• Набор ключей: рожковый на 17, накидной или болтовой на 13. Эти инструменты пригодятся при снятии крепежей.
• Отвертка, пассатижи, ножовку и ветошь – ряд вспомогательных инструментов, которые лучше приготовить «на всякий случай».
• Смазка для накидных механизмов.

Как видите, даже такой несложный вид авторемонта, как замена колодок, требует тщательной и размеренной подготовки. Мы уверены, что представленного выше перечня приборов и инструментов хватит для самостоятельного выполнения работ.

Признаки износа колодок Рено Логан

О том, что нужно сменить расходники, сигнализируют датчики износа. Они бывают механическими и электронными:

• Механическая – просто короткая металлическая пластинка, которая при уменьшении толщины фрикционной накладки начинает тереть поверхность тормозного диска.
• Электронная – пара разъемов, провод, электрический контакт. После стирания двух третей фрикционного слоя контакт замыкает цепь на поверхность диска.

Сигналом о необходимостизамены становится высокий неприятный свист (скрип) в районе передних колес при торможении. Ещё один тревожный признак – горящая желтая или красная контрольная лампа на панели приборов с сообщением бортового компьютера «проверьте колодки».

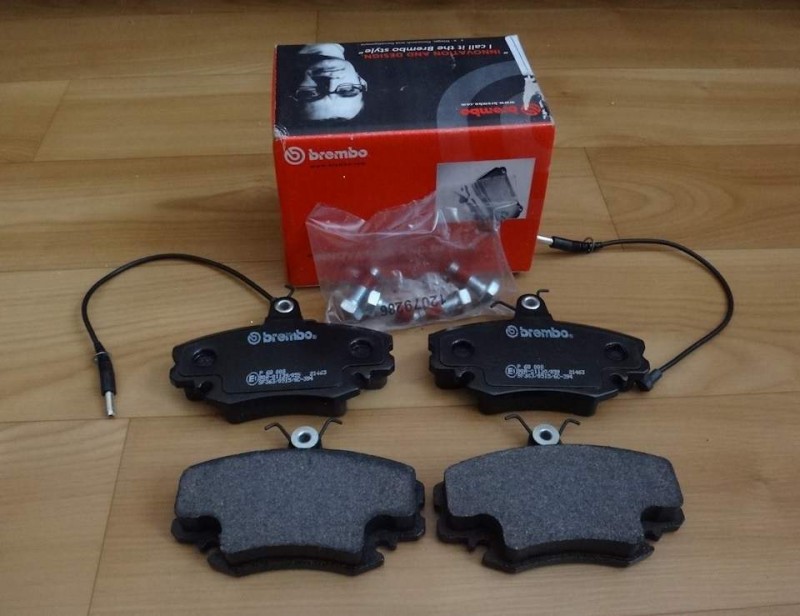

Изделия с электронным датчиком износа

Объективный показатель состояния тормозов – толщина фрикционной накладки. У новой детали полная высота составляет 18 мм (для передних) и 4,5 мм (для задних). Минимально допустимые значения: 6 мм и 3,5 мм соответственно. Если накладка еще не стерлась до минимума, но уже потрескалась, замаслилась или изношена под углом – ее однозначно придется сменить (в комплекте с остальными).

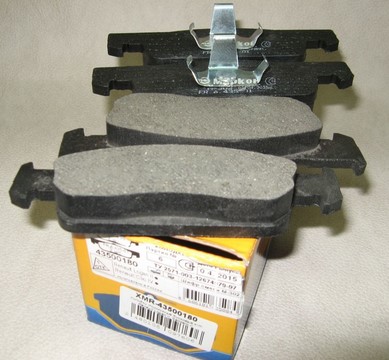

Какие колодки предпочесть?

Для автомобилей Logan можно найти множество сертифицированных запчастей, однако стоит ориентироваться на классическую схему «цена-качество».

Среди автовладельцев Рено популярны следующие марки колодок:

• Fenox;
• Mapco;
• Bosch;
• Delphi;
• Finwhale.

Среди российских вариантов популярны изделия «Маркон».

Однако производитель — не единственное, на что следует обращать внимание при покупке. На Рено Логан могут быть установлены детали в трех вариациях:

1. 200 мм, арт. 7701203979 – используются для большинства автомобилей.
2. 200 мм, арт. 60001551409 – ими комплектуются машины, где установлена тормозная система Bosch.
3. 180 мм, арт. 7701205758 – для машин 2005 года выпуска.

Отличие Рено Логан 2 от Рено Логан в том, что для последнего используются колодки 180 мм.

Замена

Берём толстую шлицевую отвёртку. Заводим её в прорезь на скобе, и, опираясь на «внешнюю» колодку, сдвигаем скобу наружу (рис. 1). Тем самым мы вдавим поршень в тормозной цилиндр.

Вдавили поршень, открутили винт

Дальше ключом «на 13» нужно выкрутить винт крепления. Палец удерживают ключом «на 17» (рис. 2).

Основное действие – это открывание скобы. А открыв её, сразу вынимают колодки, а затем и пружины, установленные по краям (см. фото).

Открыли скобу, удалили всё лишнее

В некоторых комплектациях пружины отсутствуют. Можете добавить пружины, купив деталь по артикулу (см. ниже).

Очистив направляющие элементы, а также нанеся смазку на винт крепления, производят сборку узла.

Перед закрытием скобы

Устанавливают пружины, затем – колодки. Скобу закрывают, винт вкручивают. Иногда приходится вдавливать поршень – тут нужны плоскогубцы.

Признаки износа колодок Рено Логан

О том, что нужно сменить расходники, сигнализируют датчики износа. Они бывают механическими и электронными:

• Механическая – просто короткая металлическая пластинка, которая при уменьшении толщины фрикционной накладки начинает тереть поверхность тормозного диска.
• Электронная — пара разъемов, провод, электрический контакт. После стирания двух третей фрикционного слоя контакт замыкает цепь на поверхность диска.

Сигналом о необходимости замены становится высокий неприятный свист (скрип) в районе передних колес при торможении. Ещё один тревожный признак – горящая желтая или красная контрольная лампа на панели приборов с сообщением бортового компьютера «проверьте колодки».

Изделия с электронным датчиком износа

Объективный показатель состояния тормозов – толщина фрикционной накладки. У новой детали полная высота составляет 18 мм (для передних) и 4,5 мм (для задних). Минимально допустимые значения: 6 мм и 3,5 мм соответственно. Если накладка еще не стерлась до минимума, но уже потрескалась, замаслилась или изношена под углом – ее однозначно придется сменить (в комплекте с остальными).

Задние и передние колодки: выбираем правильно

Чтобы эффективно и правильно выполнить замену тормозных колодок, необходимо сперва выполнить ряд вспомогательных и подготовительных действий. И первое из них – это покупка самих деталей. Решить этот вопрос можно несколькими способами. Первый – это обратиться к официалам в сервисный центр Renault. Мастера сервисного центра выполнят работы от А до Я: найдут новую подходящую деталь, проведут диагностику и выполнят замену.

Минус у способа, описанного выше, только один – дороговизна мероприятия. Если финансовая сторона проблемы для вас имеет значение или официального представительства «Рено» попросту нет в вашем городе, то обратитесь к следующему варианту. В этом случае покупка деталей ложится на ваши плечи. Правильным решением будет обратиться в магазин автозапчастей, специалисты которого подберут колодки исходя из VIN-номера вашего авто.

Вы можете предварительно снять старые колодки со своего автомобиля и отправиться с ними в ближайший магазин. Это позволит с точностью подобрать качественную запчасть.

Выбор колодок нужно делать, исходя из комплектации и поколения вашего Рено Логан. Логично заявлять, что колодки у автомобиля с 1.4 литровым мотором меньше, чем у аналогичного транспортного средства с двигателем в 1.6 литра. Мы подобрали артикулы оригинальных деталей для обоих версий машины:

1. 7701208265 – артикул для 1.4 литровой версии.
2. 7711130071 – артикул для 1.6 литровой версии.

Когда вы решите остановить свой выбор на аналогах, то каких-либо особых предпочтений отдать некому. Так или иначе, но чем дороже деталь, тем она качественнее и надежнее. Неплохо зарекомендовали себя на рынке изделия марки ATL, Bosch, Roadhouse и Ferodo. Все эти колодки – относительно бюджетные, но обладают всеми необходимыми качествами, чтобы обеспечить надежность и функциональность тормозной системы автомобиля.

Важно! От того, насколько качественные тормозные колодки вы выберете, будет зависеть ряд факторов: пробег без поломок, состояние тормозных дисков и пр. Экономить можно и нужно, но только, если это не пойдет во вред автомобилю после замены задних колодок Renault Logan

Рено Логан: замена задних тормозных колодок

Технология установки предусматривает снятие тормозного барабана. Его демонтируют с цапфы с подшипником. Для работы потребуется специализированный съемник. Можно приобрести готовую модель или сделать приспособление самостоятельно. Заменяют детали на Рено Логан в следующем порядке:

1. Поставить транспортное средство на ровной площадке. Под передние колеса поставить башмаки.
2. Сорвать болты крепления колес. Это нужно сделать до поддомкрачивания. Если поднять колесо в воздух, сорвать надежно затянутые болты будет сложно.
3. Поддомкратить заднюю часть транспортного средства. В целях безопасности устанавливают упоры. Они предотвращают падение автомобиля при соскальзывании с домкрата.
4. Демонтировать колесо.
5. Снять колпачок, защищающий подшипник от попадания мелких абразивных частиц. Пыльник подделывают плоской отверткой.
6. Открутить гайку, фиксирующую подшипник на посадочном месте.
7. Снять барабан вместе с подшипником используя специализированные съемник.
8. Осмотреть подшипник на предмет повреждений. Если при демонтаже внутренняя обойма осталась на цапфе, потребуется заменить деталь.
9. Демонтировать крепежи, фиксирующие тормозные колодки к кожуху. Для этого проворачивают специализированную шайбу с прорезью.
10. Вставить плоскую отвертку между упором и нижней частью тормозной колодки.
11. Надавливая, сместить колодки вверх.
12. Отсоединить кронштейн крепления тросика стояночной тормозной системы.
13. Демонтировать колодки с регулировочной пластиной и пружинами с автомобиля.
14. Осмотреть пыльники поршня рабочего цилиндра на предмет повреждений.
15. Снять пружины, пластину и установить их на новые колодки.

Сборку производят в обратном порядке. Перед установкой барабан очищают от загрязнений. Остатки абразивных частиц удаляют струей сжатого воздуха.

Артикулы

В отличие от колодок, с заменой тормозных дисков может возникнуть путаница – есть вариант на 259 мм и на 238 мм. Не нужно обращать на это внимания! Все авто с «маленькими» дисками:

• В России не выпускались;
• Имеют комплектацию «без ГУР с ДВС 1,4 л» (только!);
• Диски d=238 трудно найти даже у дилеров Рено.

Более того – колодки от «больших» дисков (259 мм) идеально подходят к «маленьким»! Это правда.

Итак, ищем аналог для запчастей 7711130071 (или 78). Они подходят для седанов Логан первой и второй генерации:

• FRIXA FPE-100
• TRW GDB400 или GDB1465
• FERODO FDB 845
• STARLINE BD S025
• LPR 05P349
• A.B.S. 36881
• KAMOKA JQ1011690 или 1011690
• MAXGEAR 19-0459
• POLCAR S700006
• ICER 180993-700
• MINTEX MDB1628 или MDB2192
• JURID 571526J
• VALEO 301002
• BREMBO P 68 008 или P 68 038
• DELPHI LP885 или LP838
• ATE 13.0460-2834.2
• PEUGEOT 1611460280 или 1011690
• CITROEN 1611460280 или 2146303
• FORD 1736940

Замена передних колодок Рено Логан производится «четвёркой». Их не продают по одной! Поэтому здесь указаны номера комплектов.

Пыльники

Отдельно купить пыльник пальца нельзя. Предлагают ремкомплекты: два направляющих пальца, два пыльника, два метрических винта, смазка.

Артикул одного набора может выглядеть так:

• QUARTZ QZ-120-7961
• BRECKNER BK42100
• FRENKIT 810001

2163-5-12-03-15

Для изменения длины распорной планки отводим рычаг регулятора от храповой гайки резьбового наконечника планки и отверткой вращаем гайку (резьба левая).

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Гайку крепления подшипника ступицы колеса заменяем новой и затягиваем предписанным моментом. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — правая).

Затем несколько раз нажимаем педаль тормоза, чтобы отрегулировать положение тормозных колодок. При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Педаль нажимаем до тех пор, пока щелчки не прекратятся. При необходимости подтягиваем тросы стояночного тормоза. Проверяем легкость вращения колес при полностью опущенном рычаге стояночного тормоза.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

[Как сэкономить на ТО Renault Logan/Sandero до 6 500 руб.] [ТО Renault Logan/Sandero на 15 тыс. км пробега] [ТО Renault Logan/Sandero на 60 тыс. км пробега] [ТО Renault Logan/Sandero на 90 тыс. км пробега] [Инструмент, необходимый для проведения технического обслуживания Renault Logan/Sandero] [Замена колодок тормозных механизмов передних колес Renault Logan/Sandero]

Замена колодок тормозных механизмов задних колес Renault Logan/Sandero

Замена передних колодок

На Logan устанавливались разные суппорта – если в первом поколении были классические плавающие суппорта, известные склонностью к закисанию направляющих, то Logan 2 получил модифицированные суппорта ATE (фирменное обозначение – «тип TEVES»). Процесс замены колодок на них различается:

На «Логанах» первого поколения нужно, утопив поршень в суппорт мощной отверткой или монтировкой, отвернуть болт одной из направляющих, удерживая ее за головку ключом «на 15». После этого суппорт откидывается на второй направляющей, колодки извлекаются из пазов скобы. Мы, однако, рекомендуем снять обе направляющие, очистить и заменить на них смазку.

На Logan 2 нужно сначала снять наружную пружину, прижимающую внешнюю колодку, затем вытащить заглушки направляющих. Сами направляющие глубоко утоплены и выворачиваются шестигранником 7 мм. Суппорт снимается со скобы полностью.

Перед установкой в скобу новых колодок ее и суппорт нужно очистить металлической щеткой. Заодно нужно проверить целостность пыльников направляющих и поршня. Сборка ведется в обратном порядке.

Видео

Передние тормозные колодки

Оригинальные

Артикул	Цена (руб.)	Артикул	Цена (руб.)
Renault Logan DS 6001547619	От 2100 – 2300	DS 410602192R	–/–
DS 8671016173	–/–	DS 7711130071	–/–

Заменители

Артикул	Цена (руб.)	Артикул	Цена (руб.)
Master-Sport 2834MS	От 550 – 600	BREMBO P68033	От 650 – 700
Road House RH2141.02	–/–	FERODO FDB1617	–/–
STELLOX 152032SX	–/–	COMLINE CBP0984	–/–
TEXTAR 2467301	–/–	ATE 13.046027092	–/–
TEXTAR 2397301	–/–	–/–
BOSCH 0986495212	–/–	BOSCH 0986494197	–/–
BOSCH 0986467720	–/–	BOSCH 0986424795	–/–

Перечень каталожных артикулов представлен в ознакомительных целях. Перед приобретением расходных материалов настоятельно рекомендовано получить консультацию у мастера СТО, продавца автомагазина. Убедитесь, что каталожный номер запчасти совместим с моделью вашего автомобиля.

Признаки износа колодок Рено Логан

О том, что нужно сменить расходники, сигнализируют датчики износа. Они бывают механическими и электронными:

• Механическая – просто короткая металлическая пластинка, которая при уменьшении толщины фрикционной накладки начинает тереть поверхность тормозного диска.
• Электронная — пара разъемов, провод, электрический контакт. После стирания двух третей фрикционного слоя контакт замыкает цепь на поверхность диска.

Сигналом о необходимостизамены становится высокий неприятный свист (скрип) в районе передних колес при торможении. Ещё один тревожный признак – горящая желтая или красная контрольная лампа на панели приборов с сообщением бортового компьютера «проверьте колодки».

Объективный показатель состояния тормозов – толщина фрикционной накладки. У новой детали полная высота составляет 18 мм (для передних) и 4,5 мм (для задних). Минимально допустимые значения: 6 мм и 3,5 мм соответственно. Если накладка еще не стерлась до минимума, но уже потрескалась, замаслилась или изношена под углом – ее однозначно придется сменить (в комплекте с остальными).

Нюансы осмотра элементов в тормозном узле

1

Повышенное внимание адресуем состоянию барабана. 203-204 мм – максимальные параметры для внутреннего диаметра по противоположным сторонам рабочей поверхности

Если имеют место борозды или задиры, прибегаем к срочной замене детали.

2. Наружные цилиндры тоже нуждаются в дополнительном осмотре. Здесь следует сместить край пыльника с корпуса цилиндра. Если просачивается тормозная жидкости, то эта деталь дефектна и нуждается в замене. Для осуществления процедуры прокачки тормозной системы потребуется помощник.

3. Переходим к анализу состояния тормозных шлангов. На их поверхности не должны возникнуть:

• следы подтеков;
• очаги тещин;
• места надрывов и потертостей наружной оболочки.

Если какой-то из перечисленный критериев присутствует, то шланг немедленно заменяем.

К установке колодок приступаем после выполнения всего перечня мониторинговых мероприятий, касающихся каждой из деталей тормозного механизма. Процесс монтажа не подразумевает наличия особых навыков.

Замена задних колодок Рено Логан: пошаговая инструкция

За два колеса сразу лучше не браться. Золотое правило: сначала одно, потом другое. Для замены необходимо выполнить следующий набор действий:

1. Приводим автомобиль в устойчивое и неподвижное состояние на ровной поверхности. Рычаг переключения передач должен стоять на первой скорости.
2. Опускаем ручник.
3. Смазываем защитные колпачки жидкостью ВД-40.
4. Открываем капот и проверяем уровень тормозной жидкости. Он должен быть в районе средней отметки. Если выше – сливаем ненужную часть.
5. С помощью отвертки ослабляем и снимаем защитные колесные колпачки.
6. Используем домкрат для приподнимания автомобиля.
7. Снимаем колесо.
8. Убираем тормозной барабан и тщательно его осматриваем на предмет возможных дефектов. Левые барабаны откручиваются против часовой стрелки, правые – по часовой стрелке. Критический диаметр детали составляет 204 миллиметра. Если он больше – меняем, так как из-за таких размеров на детали появляются трещины.
9. Головкой на 30 необходимо открутить гайку подшипника.
10. Чистим элементы заднего тормоза распылителем.
11. С помощью плоскогубцев убираем стягивающую пружину сверху.
12. Снимаем распорку. Она имеет специальный храповый механизм.
13. Убираем стягивающую пружину снизу.
14. Открепляем от заднего тормозного механизма трос ручника. Таким образом исчезнет прямая связь.
15. С помощью куска проволоки стягиваем поршень тормозного цилиндра.
16. Место соприкосновения щитка с колодками (ребристые выступы) смазываем. Опытные автомеханики советуют смазывающее средство «ПентаСИЛ».
17. Проводим демонтаж старых колодок. Для этого необходимо снять планку, которая регулирует зазор. Планка находится рядом с пружинами. Просто поворачиваем ее вдоль оси на полоборота и снимаем.
18. Устанавливаем новые колодки.

Последний пункт требует конкретики. Перво-наперво продуваем и очищаем все элементы тормозного механизма. Затем ставим уже новые задние колодки на их законное место.

Пружины (верхние и нижние) ставим на специальные крючки. Чтобы поставить барабан, потребуется максимально раздвинуть колодки. Для этого отверткой крутим верхнюю часть механизма. Крышка как бы «вдавливается» в место для посадки.

Установка всего механизма заднего тормоза проводится в обратном порядке. После итогового монтажа проводится проверка расстояния между внешними оболочками барабанных механизмом. Измерять нужно штангенциркулем. Расстояние должно быть примерно 202 миллиметра.

Помимо внутренней конструкции, стоит осмотреть и внешние цилиндры. Для этого просто отодвигаем от корпуса край пыльника. Тормозная жидкость на поверхности – плохой знак. Это явный сигнал о неисправности. Осмотру также подвергаются шланги тормозов. Если имеют место потертости, подтеки или трещины – меняем.

После осмотра спускаем автомобиль с домкрата и закручиваем ступичную гайку. Для этого рекомендуется пользоваться динамометрическим ключом. Затягиваем с усилием 210 Н/м.

Важно : непосредственная установка новых задних тормозных колодок проводится только после тщательной проверки всей системы. Установка при этом специальных навыков не требует

Сборка закончена. Последний этап – регулировка новых колодок и ручника. Делается это следующим образом: просто нажимаем на педаль тормоза. Должны быть характерные щелчки. Нажимаем до того момента, пока щелчки не пропадут. Ручник также легко проверяется: в опущенном состоянии колеса должны иметь свободное вращение, а при затянутом они должны быть неподвижными.

Совет: первые 100 километров лучше не играть с тормозами. Слишком резкие нажатия и агрессивное поведение могут негативно сказаться на новых деталях. Нужно дать накладкам растереться.

Замена задних колодок Рено Логан – процедура простая, но необходимая. Никаких премудростей или сложных моментов при смене тормозных элементов не наблюдается.

Рено Логан в России полюбили не только за хорошее соотношение цены и качества, но и за неприхотливый ремонт. Деталей на рынке достаточно. С заменой сможет справиться даже рядовой автолюбитель. Главное – соблюдать технику безопасности и использовать нужные инструменты.

Замена колодок тормозных механизмов передних колес Рено Логан

Замену колодок проводим в случае предельно допустимого износа их накладок — минимальная толщина колодки, включая ее основание, должна быть не менее 6 мм. Колодки также необходимо заменить при
замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести
к уводу автомобиля в сторону при торможении.
Если уровень жидкости в бачке гидропривода тормозов находится на отметке «MAX», то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости. Эту операцию
необходимо выполнить для того, чтобы при «утапливании» поршня в колесный цилиндр тормозного механизма во время установки новых колодок жидкость не вытекала из-под крышки бачка.
Снимаем переднее колесо. Перед установкой новых колодок необходимо максимально переместить поршень колесного цилиндра внутрь цилиндра. Для этого, вставив через отверстие в суппорте отвертку с
широким лезвием между основанием наружной колодки и суппортом и опираясь ею на суппорт…

…сдвигаем скобу, утапливая поршень в цилиндр.

Накидным ключом «на 13» отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом «на 17»

Подняв скобу…

…вынимаем тормозные колодки из их направляющей.

Снимаем две пружинные скобы колодок.
Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей.
Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Для этого…

…вынимаем направляющий палец из отверстия направляющей колодки…
…и заменяем чехол (для замены чехла верхнего направляющего пальца необходимо отвернуть болт крепления скобы к пальцу и снять скобу с направляющей колодок).
Перед установкой пальца вкладываем немного пластичной смазки в отверстие направляющей колодок…

…и наносим тонкий слой смазки на поверхность пальца.
Устанавливаем новые тормозные колодки в направляющую колодок и опускаем скобу.
Если выступающая из колесного цилиндра часть поршня препятствует установке суппорта на тормозные колодки, то поднимаем скобу…

…и раздвижными пассатижами утапливаем поршень в цилиндр.
Аналогично заменяем колодки на другой стороне автомобиля.
После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.
В процессе эксплуатации поверхность диска тормозного механизма становится неровной, в результате чего площадь соприкосновения новых, еще неприработавшихся, колодок с диском уменьшается

Поэтому в
течение первых 100 км пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность, так как тормозной путь автомобиля может увеличиться.

Как распознать неисправность?

Поломка барабана при недостаточном внимании часто проявляет себя отказом тормозной системы

По этой причине важно своевременно производить замену вышедшей из строя детали

Из-за того, что задние тормоза принимают на себя меньшую нагрузку, заметить уменьшение их эффективности удается не сразу. Сложность заключается и в том, что этот процесс происходит постепенно и почти незаметен для владельцев Логана. Проще всего распознать поломку, если резко нажать на тормоз. В такой ситуации будет заметно снижение эффективности торможения.

Отдельно внимание уделите наличию течи в системе. Известно, что потеря герметичности в любом контуре приводит к повышению тормозного пути. Появление «мягкости» в педали свидетельствует о попадании в систему воздуха

Появление «мягкости» в педали свидетельствует о попадании в систему воздуха.

Распространенная проблема тормозов на задних колесах Рено — в перекосе накладок, выходе из строя стоек или пружин. Как следствие, появляются посторонние звуки, связанные с прикосновением механизма к барабану. При этом возрастают риски перегрева тормозного узла, снижение наката машины или рост «потребления» тормозной жидкости. Если изменилась форма барабана, это приводит к появлению пульсаций или рывкам. Также из-за такой проблемы возможен износ протектора.

Какие колодки выбрать

Чтобы не купить подделку, выбирая среди проверенных производителей (FERODO, Delphi, Brembo, ATE, TRW), избегайте откровенно дешевых вариантов.

Автомобили Рено Логан 2оснащаютдисковыми переднимитормозами. Диаметр диска 238 мм (либо 259 мм), толщина – 12 мм. Подходящие запчасти удобнее всего подбирать по VIN-коду авто.

Новые колодки для переднего тормоза Рено Логан

Производитель	Оригинал	Применяемость (модификация Logan)
Delphi LP885 Brembo P68008	7711130078	I, II
Lucas/TRW GDB1465	7711130071	I, II
Bosch 0986467720 FERODO FDB4615W	7701207066 7701208265	I, II

Автомобили Renault Logan LS (1.4; 1.6), выпускавшиеся с конца 2008 по 2020 год (включая переходные модели 2009 г. в. первой генерации), Renault Logan II – сзади комплектуются «барабанными» системами 3 модификаций.

Производитель	Диаметр барабана	Оригинал	Применяемость (модификация Logan)
Bendix TRW	180 мм (180×42)	7701205758	I 2005г
DELPHI ATE Lucas/TRW	200 мм (203×39)	7701203979 7701210109 6001549703	I, II
Bosch	200 мм (203×39)	6001551409	I, II

Экономить не нужно. Лучше брать запчасти стоимостью выше средней. Фрикционные накладки бывают «мягкие» и «твердые». Ресурс у «мягких» меньше, чем у «твердых», но они не так сильно изнашивают поверхность дисков. Жесткие «карбоновые» накладки выдерживают большую температуру. Они предназначены для агрессивной езды с частыми торможениями. Их ставят на вентилируемые тормозные диски.

Снятие, замена, установка тормозного барабана задних колес renault logan 2004-2020 бензин

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 30 мм
• Динамометрический ключ
• Балонный ключ
• Домкрат
• Опорные стойки
• Зубило тонкое
• Молоток
• Башмаки (2 шт.)
• Монтажные лопатки (2 шт.)
• Штангенциркуль
• Напильник

Детали и расходники:

• Тормозной барабан (2 шт.)
• Гайка ступицы (2 шт.)

Примечания:

Замена тормозного барабана выполняется при его повреждении или сильном износе.

Работы выполняются на поднятой задней части автомобиля, которая установлена на надежных опорах. Стояночный тормоз должен быть выключен.

Максимальный внутренний диаметр тормозного барабана не должен превышать 204.45 миллиметра (двигатель объемом 1.6 литра). Для данной модели автомобиля с двигателем объемом 1.4 литра, внутренний диаметр тормозного барабана не должен быть больше 181.25 миллиметра.

1. Включаем первую передачу.

2. Устанавливаем противооткатные “башмаки” под передние колеса.

3. Снимаем с заднего колеса декоративный колпак (при его наличии).

Очень осторожно выбиваем защитный колпачок ступицы колеса. Для этого можно использовать тонкое зубило и молоток. 5

Сняв защитный колпачок, получаем доступ к гайке ступицы колеса

5. Сняв защитный колпачок, получаем доступ к гайке ступицы колеса.

6. Ослабляем затяжку гайки ступицы и все болты крепления колеса.

Предупреждение:

При ослаблении затяжки гаек крепления колеса и ступцы, автомобиль должен стоять на земле.

7. Домкратом поднимаем заднюю часть автомобиля и устанавливаем ее на опоры.

8. Полностью выкручиваем все болты крепления и снимаем колесо.

9. Убеждаемся, что автомобиль расторможен. Полностью выкручиваем гайку ступицы заднего колеса.

Предупреждение:

Запрещено повторное использование ступичных гаек. После снятия гайки, ее необходимо заменить на новую.

10. Снимаем тормозной барабан с подшипником ступицы.

Примечание:

Тормозной барабан выполнен как одно целое с подшипником задней ступицы.

11. Проводим замеры диаметра тормозного барабана. Замените его, если диаметр не соответствует предельно допустимым значениям.

Примечания:

Тормозные барабаны всегда заменяются сразу попарно (на двух задних колесах).

Не нужно выпрессовывать подшипник из тормозного барабана без крайней на то необходимости (к примеру, для его замены), так как извлеченный подшипник уже не будет пригодным к повторному использованию.

12. Снимаем и проверяем второй тормозной барабан.

13. При установке старого тормозного барабана нужно, при помощи напильника, убрать буртик, который образовался в процессе эксплуатации на его рабочей поверхности.

14. Устанавливаем регулятор зазоров исходное положение.

15. С помощью монтажных лопаток сводим тормозные колодки.

16. Устанавливаем тормозной барабан в обратном порядке. Момент затяжки гайки ступицы должен составлять 175 Нм.

Предупреждение:

Нельзя перемещать автомобиль при незатянутой гайки ступицы колеса, т.к. это приведет к повреждению сепаратора подшипника.

17. После сборки необходимо установить рабочий зазор между тормозными колодками и барабаном. Для этого нужно нажать 10-15 раз на педаль тормоза, до самого упора. При нажатии будут слышны щелчки регулятора. Их прекращение свидетельствует об установке рабочего зазора.

18. Запрессовуем защитный колпачок гайки ступицы.

19. Устанавливаем колесо и декоративный колпак на место в порядке обратном снятию.

20. Убеждаемся что колесо может легко и свободно вращаться.

Примечание:

Допускается совсем легкое периодическое касание тормозных колодок к барабану.
