Проверка и замена передних тормозных колодок

Содержание:

Процесс замены
Передние тормозные диски для Renault Duster
Особенность замены тормозных колодок на переднеприводном автомобиле
Барабанные тормоза: как они устроены и как их ремонтировать
- Конструкция барабанных тормозов
Когда менять передние тормозные колодки (регламент)?
- Какие колодки лучше выбрать?
- Передние тормозные диски на Рено Дастер
Замена колодок
Процедура замены задних колодок Рено Дастер
- Снятие заднего барабана полноприводного кроссовера
- Меняем колодки
Процесс замены
Проверка и замена задних тормозных колодок
- - Важный момент
Замена колодок

Процесс замены

Для самостоятельной замены тормозных колодок на Renault Duster понадобится следующий набор инструментов:

новый расходный материал;
отвертка, имеющая широкий плоский наконечник;
шестигранный ключ на 6 мм;
пассатижи;
домкрат для поднятия автомобиля;
подставки опорные;
монтировка, молоток и другие подобные инструменты.

Самостоятельная замена расходного материала поможет сэкономить денежные средства, ведь тогда придется потратиться только на сами накладки.

Теперь можно приступить к ослаблению крепежных гаек. Перед этим кузов автомобиля следует приподнять. Гайки должны быть ослаблены не менее, чем на 3 оборота. Сразу все колеса демонтировать не нужно. Сначала для замены передних колодок снимаются передние колеса, а потом, когда они будут установлены на место, снимаются задние, или наоборот.

Домкрат необходимо устанавливать в соответствии с инструкцией, которая находится в руководстве использования автомобиля. После снятия колес автомобиль должен находиться на заранее приготовленной опоре, так как полностью полагаться на домкрат нельзя — этого требует техника безопасности. Автомобиль надо зафиксировать со всех сторон.

Полностью снять гайки с колес можно только тогда, когда автомобиль уже приподнят домкратом. Колеса снимаются легким потягиванием их на себя. Диски из легких сплавов фиксируются при помощи специальных шпилек. Перед заменой колеса их необходимо прочистить металлической щеткой и смазать. Прочистить и смазать нужно также место крепежа диска.

Берется заранее приготовленный накидной ключ необходимого размера, и с его помощью демонтируются болты суппорта. Суппорт служит для начала замедления движения колеса еще до прижатия его тормозными накладками. Сцепление с дисками происходит при помощи давления, обеспеченного гидравликой.

Суппорты крепятся одним или 2-4 болтами, которые бывает совсем непросто снять. Для облегчения данного процесса необходимо распылить на крепежные болты специальное средство — WD-40.

Находясь под давлением, суппорт может легко вылететь во время отворачивания болтов. Поэтому сначала нужно проверить их давление. Если давления нет, то суппорт будет легко двигаться вперед и назад. Но даже в этом случае нужно соблюдать предельную внимательность при откручивании болтов.

Затем необходимо снять шайбы, которые располагаются между болтами и поверхностью. При обратной сборке они обязательно должны быть установлены на место. Когда суппорт будет снят, его нужно подвесить на проволоку, чтобы он не давил на тормозную трубку, с которой он соединен.

Теперь можно приступать к демонтажу колодок. Крепятся они специальными зажимами, на которые придется надавить. В некоторых случаях приходится прилагать усилия, чтобы колодки вышли из посадочного места. Поэтому следует быть очень осторожным, чтобы не повредить тормозной шланг. После снятия накладок обязательно нужно протестировать тормозные диски — на них не должно быть механических повреждений. При их наличии диски лучше тоже заменить.

Теперь можно приступать к установке новых расходных материалов. Во избежание скрипа при эксплуатации заднюю часть колодок перед установкой необходимо смазать. Новые колодки должны быть установлены так же, как и старые. При необходимости придется добавить тормозную жидкость.

После этого необходимо установить на свое место суппорт, зафиксировав его болтами. При его установке на диск необходимо соблюдать аккуратность. Теперь устанавливаются колеса, каждый крепежный болт которых должен быть надежно закручен перед опусканием колеса на землю.

Для установки колодок на свои места следует 20-25 раз нажать на тормоз. Автомобиль в это время должен находиться на нейтралке.

Протестируйте новые колодки. Для этого проедьте на машине с небольшой скоростью и затормозите. Если торможение было нормальным, то скорость можно увеличить. Таким образом скорость постепенно должна увеличиваться до 50 км/ч. Можно попробовать затормозить на заднем ходу. Все эти процедуры будут способствовать корректной установке колодок на свои места, а водитель сможет убедиться, что он все сделал правильно.

Первое время при езде нужно вслушиваться в звуки. Небольшой скрип при торможении допускается — его вполне могут издавать новые расходники. А если слышен настоящий металлический скрежет, то это может означать, что расходники установлены наоборот. В этом случае потребуется их переустановка. Будьте внимательны!

Передние тормозные диски для Renault Duster

Форд фокус 2 замена тормозных колодок передних

Если во время смены обуви вы определили, что вам нужно будет заменить тормозной диск, вы должны знать их номера каталогов, однако учтите, что размер дисков для автомобилей объемом 1,5dCi и 1.6 составляет 269 мм:

Оригинальный Renault 402066300R. Цена начинается от 5000 рублей.
Аналог оригинального Bosch 0986479779 с ценой 3000 рублей.

А для двухлитрового Дастерова диаметром 280 мм.

Оригинальный Renault 402064151R. Цена начинается от 5500 рублей.
Аналог оригинального Bosch 0986479777 цена от 2500 рублей. В дополнение к этой модели на рынке есть несколько других аналогов, но их качество не заслуживает доверия.

Особенность замены тормозных колодок на переднеприводном автомобиле

Замена передних тормозных колодок на ваз-2110, 2111, 2112

Конструкция

Берем ключ TORX-40 и откручиваем пару винтов, благодаря которым крепится к ступице барабан, и снимаем его
Снимаем и убираем при помощи пассатижей и отвертки нижнюю и верхнюю пружину
Отсоединяем пружину, которая регулирует зазор
Берем пассатижи, и откручиваем пружину опорной стойки и чашку пока в чашке не совместится наконечник стойки и отверстие
Все отделившиеся детали убираем
Вынимаем колодку
Берем отвертку и отсоединяем от рычага колодки наконечник стояночного тормоза
Отсоединяем наконечник у пружины и троса и снимаем тормозную часть
Отсоединяем пружину с планкой храпового механизма и убираем колодку
Собираем все в обратном порядке

Перед установкой новой детали, необходимо проверить состояние тормозных цилиндров, после чего чистим поверхность от грязи, и смазываем храповой механизм.

Их необходимо свести, так же как и в первом варианте
Берем отвертку и снимаем колпачок ступицы
У подшипника ступицы выворачиваем гайку при помощи торцевой головки
Снимаем барабан делать это нужно вместе с подшипником

Далее проводим все работы, как и в версии с полным приводом. В конце барабан закрепляем при помощи новой ступичной гайки.

Как было сказано выше у внедорожника с разным приводом разные тормозные запчасти:

Полный привод имеет номер детали 440607493 R
Передний привод номер: 7701210109

Меняя колодки, меняются и стягивающие пружины с каталожным номером: 7701205518

Сводим колодки точно так же как на полноприводном варианте.
С помощью отвёртки снимаем защитный колпачок ступицы.

Снятый колпак просто откладываем в сторону.
Демонтируем колпак.
Торцевой головкой на «36» откручиваем гайку у подшипника ступицы.

Снятую гайку, необходимо заменить на новую.
Снимаем барабан в сборе с подшипником (подробнее о замене ступичного подшипника на Рено Логан в этом материале).

Проверяем снятый барабан на наличие потертостей и сколов.

Для того чтобы эффективно отрегулировать положение у новых тормозных колодок и ручного тормоза, нужно несколько раз нажать на педаль тормоза. Задерживаем её в таком положении при этом поднимая стояночный тормоз (во время воздействия на рычаг, кнопку включения тормоза следует держать нажатой, для того, чтобы храповый механизм не функционировал).

Во время таких манипуляций со стороны задних колёс будут слышны негромкие щелчки от работы механизмов регулятора зазора между тормозными барабанами и колодками. Воздействие на рычаг ручного тормоза проводим до тех пор, пока не прекратятся те самые щелчки.

Барабанные тормоза: как они устроены и как их ремонтировать

Неисправности и замена передних тормозных колодок ваз 2107

Барабаны, конечно, давно проиграли эволюционную войну дискам, но по сей день достаточно активно используются на недорогих и легких машинах. Все Лады, Renault Logan, VW Polo sedan, Skoda Rapid, Daewoo Matiz – список вполне современных моделей, использующих эти архаичные, но долговечные тормозные механизмы, будет очень длинным. А значит – нелишне знать, как они устроены, почему ломаются и как чинятся. После теоретической подготовки отправимся в ремзону, где обследуем барабаны редкого китайского седанчика Chery Jaggi, более известного в России под именем QQ.

Конструкция барабанных тормозов

К ардинально барабанные тормозные механизмы не изменились с момента их массового появления в 1902 году благодаря Луи Рено. Правда, привод у тех тормозов был тросовый, а потому они были исключительно механическими. Плюс у них не было автоматической регулировки, так что шофер должен был регулярно проверять зазор между колодками и барабаном. Но принципиальная конструкция, повторюсь, изменилась минимально.

Опишем здесь самую распространенную, классическую конструкцию барабанного тормозного механизма. Есть тормозной щиток, который жестко закреплен на кожухе заднего моста или цапфе колеса, и он не вращается. Также есть барабан, который закреплен на ступице колеса и вращается вместе с ней и колесом.

Тормозные колодки установлены на тормозном щитке. С одной стороны колодки опираются на оси, с другой – на поршни рабочего тормозного цилиндра (это хорошо видно на фотографиях). Когда нажимают на педаль тормоза, тормозная жидкость раздвигает поршни в рабочем цилиндре, а те в свою очередь раздвигают тормозные колодки. Колодки прижимаются к поверхности барабана и автомобиль замедляется. На колодки приклеены или приклепаны фрикционные накладки. Чтобы колодки не выпали, установлены прижимные пружины.

Приятным моментом данной конструкции является то, что одна из колодок имеет свойство подклинивания (ее называют активной). Если привести пример, то представьте себе колесо автомобиля, хорошенько раскрутите его и попробуйте вставить рукой какой-нибудь предмет между колесом и аркой: с одной стороны предмет будет выталкиваться, а с другой – еще больше затягиваться в пространство между колесом и аркой, тем самым подклинивая колесо. Та же ситуация и с колодками.

Вторую колодку (пассивную) барабан отталкивает, и ее эффективность ниже первой – это, напротив, неприятный момент. Чтобы скомпенсировать разницу, фрикционная накладка пассивной колодки больше по размерам активной колодки.

Чтобы колодки вернулись на исходную после торможения, на них установлены возвратные пружины. Зачастую, если задний тормозной механизм барабанный, то те же колодки задействуются при затягивании стояночного тормоза («ручника»). На одной из колодок имеется дополнительный рычаг, к которому крепится трос, при перемещении которого колодки разводятся.

На современных автомобилях барабанный тормозной механизм саморегулируемый. То есть не нужно раз во сколько-то тысяч км или после ремонта лезть, как на ЗИЛ 130, под автомобиль, чтобы измерить зазор между фрикционными накладками и барабаном.

На фото: ЗиЛ-130 ‘1966–74

Однако даже на современных авто стояночный тормоз все же регулировать необходимо. Потому распорная стойка, благодаря которой разводятся колодки при затягивании ручника, имеет свойство удлиняться или укорачиваться за счет вращения гайки (ее тоже хорошо видно на фото). Еще одним из положительных аспектов барабанных тормозов является площадь рабочей поверхности фрикционных накладок – она в любом случае больше по сравнению с дисковыми тормозами.

Но из-за особенностей условий работы (см. выше) износ накладок неравномерен, а значит, и усилие также будет изменяться с износом. В свою очередь никто не мешает увеличить рабочую площадь накладок за счет увеличения не только диаметра барабана, но и его ширины, а это бесспорный плюс. Этим с умением пользуются конструкторы грузовиков, для которых важней затормозить 20 тонн в пределах приличия, нежели тонкая связь между ногой водителя и ускорением замедления автомобиля.

Когда менять передние тормозные колодки (регламент)?

Многие элементы автомобиля со временем изнашиваются и это нормально. Если Дастер прошел уже двадцать тысяч километров, то при таком пробеге передние колодки могут порядком «исхудать». Необходимо, чтобы толщина колодок с учетом подложки была как минимум 7,5 для дисков в 280 мм или 8,1 мм для дисков в 269 мм. Износ этих элементов опасен.

Первый тип дисков устанавливается на Рено Дастер с двухлитровым бензиновым мотором F4R или дизельным агрегатом 1,5 dCi. Вариант дисков диаметром в 269 мм устанавливается на те модели, которые обладают 1,6-литровым мотором K4M.

Если толщина приближается к указанному значению, следует как можно скорее осуществить замену. Чтобы понять, не пора ли к этому приступить, нужно для начала измерить толщину деталей, которые необходимо заменить. Для этого следует ослабить болты крепления колеса Дастера, поднять автомобиль при помощи домкрата, снять колесо и произвести измерение. Последнее делается за счет штангенциркуля, оснащенного глубиномером.

Замену передних тормозных колодок на Рено Дастер следует проводить при чрезмерном или неравномерном износе и в тех случаях, когда толщина фрикционного материала составляет менее 6 миллиметров

Неравномерный износ колодок может привести к шуму, скрипу во время поездок, а также неравномерному износу тормозного диска, поэтому очень важно следить за тем, чтобы тормозные колодки на автомобиле были в отличном техническом состоянии

Какие колодки лучше выбрать?

Оригинальные тормозные колодки на Рено Дастер, которые эксплуатируются в России с двухлитровым двигателем производит фирма Ferodo и они имеют номер 440603905R, цена такого комплекта составит в пределах 3000 – 4000 тысяч рублей.

Торговая марка HI-Q от бренда SANGSIN уже достаточно давно представляет свою продукцию на Российский рынок, и заслужила достаточно признания от большого числа автолюбителей. Аналоги тормозных колодок для Дастера имеют следующие артикулы:

Sangsin Brake HP1390 (Hardron) – цена такого комплекта составляет от 2500 до 3500 рублей, (пр-во Корея). Такие колодки являются отличной заменой оригинальным.
Sangsin Brake SP1390 – цена колодок начинается от 1500 рублей, (пр-во Корея). Отличные колодки которые созданы для размеренной и спокойной езды.

Так выглядит упаковка от передних колодок для Рено Дастер.

Также есть еще пара вариантов от менее известных производителей, но производящих не менее качественную продукцию:

Hankook Frixa FPS05 и LYNXauto BD6317 цена этих комплектов начинается от 1300 рублей. Первый и второй вариант имеют достаточно неплохие характеристики и эксплуатационные качества.

Колодки для двигателей с объёмом 1.5dCi и 1.6 литра:

Renault 410608481R – Оригинальные колодки, цена такого комплекта начинается от 1500 рублей.
Bosch 0986424795 – Колодки, имеющие отличие эксплуатационные показатели с ценой комплекта от 1500 до 2500 рублей.
Sangsin Brake GP1564 – Цена комплекта начинается от 2200 рублей, являются отличной заменой оригиналу.
Fenox BP43018 – Колодки, произведенные в республике Беларусь. Цена начинается от 500 рублей, нельзя сказать, что такие колодки предназначены для интенсивной и динамичной езды.

Передние тормозные диски на Рено Дастер

Если во время смены колодок, вы установили, что вам потребуется замена тормозного диска вы должны знать их каталожные номера, однако обратите внимание, что размер дисков на автомобили с объёмом 1.5dCi и 1.6 двигателя составляет 269 мм:

Оригинал Renault 402066300R — цена начинается от 5000 рублей.
Аналог оригинала Bosch 0986479779 с ценой от 3000 рублей.

А для двухлитровых Дастеров диаметр 280 мм.

Оригинал Renault 402064151R – цена начинается от 5500 рублей.
Аналог оригинала Bosch 0986479777 цена от 2500 рублей. Кроме этой модели на рынке существуют еще несколько аналогов, однако качество их не вызывает доверия.

Замена колодок

При подготовке к замене передних колодок машину нужно разместить на ровной площадке, открыть капот и проверить уровень тормозной жидкости. Если она находится близко к верхней отметке, стоит при помощи шприца или резиновой груши удалить ее часть, так как при вдавливании поршней в суппорта уровень жидкости поднимется.

Далее для удобства выверните колесо по направлению к себе, вывесьте эту сторону автомобиля на домкрате и снимите колесо.

Отметьте положение защитной втулки тормозного шланга (1) и извлеките ее из кронштейна стойки амортизатора. После этого при помощи мощной плоской отвертки вдавите поршень суппорта внутрь его тела. Если тормозной диск не имеет ощутимого износа (нет выступающего буртика по краю), эту операцию можно пропустить. Далее, удерживая рожковым ключом направляющую (3), ослабьте болт ее крепления (2) и извлеките его (автомобили с двигателем 1,6 л).

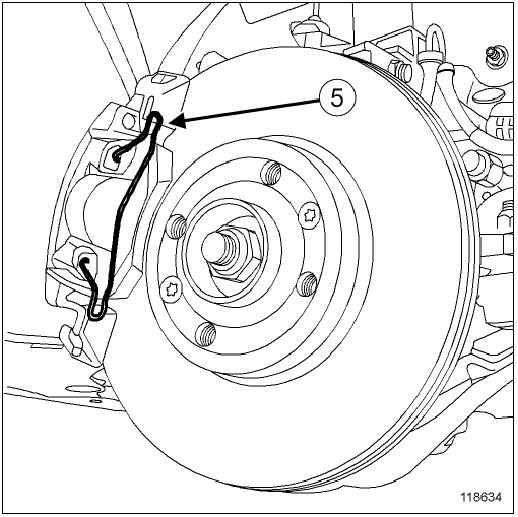

После этого можно поднять вверх суппорт тормоза. Пружины (4) нужно снять.

Автомобили с 280-миллиметровыми тормозными дисками имеют другую конструкцию суппорта. Для его демонтажа нужно удалить пружину (5), снять резиновые пыльники (6), после чего вывернуть направляющие при помощи шестигранного ключа на 7. Извлеченные направляющие нужно очистить и перед повторной установкой смазать специальной медной либо литиевой смазкой.

Удалив изношенные колодки, очистите суппорт и тормозной диск от грязи. Заводская технология обслуживания предполагает использование специального аэрозольного очистителя. Вы можете воспользоваться любым доступным в продаже аэрозольным очистителем тормозов. После очистки проверьте состояние всех пыльников и при обнаружении трещин или разрывов не откладывайте их замену. Установка новых тормозных колодок производится в порядке, обратном снятию. Перед этим необходимо максимально вдавить поршень в тело суппорта специальным приспособлением или подручными средствами (например, вложив в суппорт доску, надавить монтировкой)

Важно соблюдать направление тормозных колодок, если оно указано соответствующей стрелкой на их теле — она должна быть направлена по направлению вращения диска

После сборки тормозного механизма установите колесо на место и повторите все операции на другой стороне автомобиля

ВНИМАНИЕ! Перетяжка колесных болтов — самая распространенная ошибка, приводящая к постепенному повреждению резьб в ступицах. Компания Renault устанавливает норму затяжки в 120 Н*м

Собрав оба тормозных суппорта, перед началом движения обязательно несколько раз вдавите тормозную педаль, чтобы поршни суппортов вышли в рабочее положение. Далее доведите уровень тормозной жидкости в бачке до отметки «максимум».

При выборе задних тормозных колодок от сторонних производителей необходимо выбирать хорошо себя зарекомендовавшие бренды. Например, Bosch. Так можно свести к минимуму вероятность приобретения низкокачественной продукции. Также среди аналогов есть много подделок под известных производителей. Стоит заранее ознакомиться с признаками подделок.

Наименование	Артикул	Стоимость, рублей
Remsa	423 700 415 200	От 1 тыс. рублей
LPR	9890 1131	От 1.5 тыс. рублей
Meyle	16145330016 16145330012	От 2 тыс. рублей

Процедура замены задних колодок Рено Дастер

Чтобы вскрыть тормозной барабан Duster и заменить соответствующий узел заднего колеса приготовьте:

ключ для колесных болтов,
пассатижи простые & раздвижные,
плоскую отвёртку.

Задние колодки пора менять при:

истончении накладок,
замасленности накладок,
плохом их соединении с основой,
сколах либо глубоких царапинах.

У полноприводных или переднеприводных Дастеров стяжные пружинки в механизме различаются, как и разжимной рычаг ручника, но внутренний минимальный диаметр барабана одинаков.У полноприводного Дастера пружины расположены снаружи колодок, их лучше снять перед началом работы.

Снятие заднего барабана полноприводного кроссовера

Перед заменой задних колодок требуется сначала отвести храповый механизм. Он поддевается отверткой через ступичное отверстие, уменьшается длина распорной планки. Далее у натяжителя троса ручника выкручивается регулировочный винт. Для этого ручной тормоз нужно опустить до упора, в его рукоятке выкрутить этот крепеж.

Ссылка на источник фото

Барабан крепится к ступице двумя винтами. Их выкручивают ключом TORX Т-40. В месте разделения колодок по периметру барабана нужно постучать молотком, чтобы отошли накипь и грязь. Как только барабан отойдет от ступицы, его поддевают плоской отвёрткой или монтажной лопаткой, и снимают.

Штангенциркулем установите внутренний диаметр барабана Дастер.

Меняем колодки

Процедура замены задних тормозных колодок выполняется в такой очередности:

Включается 1-я передача, ставятся колёсные упоры спереди.
Ручник до упора отжимается вниз.
Заднее колесо снимается, Рено Дастер подпирается.
Тормозную жидкость желательно немного откачать из бачка.
Снимается барабан.
Отвёрткой сдвигается разжимной рычаг привода ручного тормоза, одновременно на тросе сжимается пружина.
Трос отсоединяется от рычага.
Стойка придерживается, чашка пружины поворачивается после нажима на 1/4 оборота.
Чашка с пружинкой, опорная стойка снимаются.

Ссылка на фото
Так же снимается вторая опорная стойка следующей накладки.
Стяжная пружинка сверху немного растягивается, носки колодок выводятся из упорных прорезей в поршнях.
Стяжная спираль снизу немного растягивается, носок накладок выводится из-за ограничительной пластинки, колодки с пружинами и распоркой снимаются.
Как только колодки Дастер будут сняты, поршни цилиндра нужно временно зафиксировать любым способом (проволокой и т.д.), чтобы они не были вытолкнуты, не вытекла тормозная жидкость.
Источник изображения
От накладок отцепляются кончики стяжной пружины, она снимается.
Из пазика колодки спереди извлекается вилка распорки.
От передней накладки отцепляется конец серьги зазорного регулятора.
От колодок отцепляются концы стяжной спирали, накладки разъединяются.
Растянув спираль распорки, из паза задней колонки извлекается вилка планки, отсоединяется от разжимного рычага.
От распорной планки отцепляется конец оттяжной пружинки, планка снимается.
С задней колодки снимается оттяжная пружинка распорочной планки.
Тормозной механизм осматривается, очищается от грязи.
Деформированные заржавевшие детали меняются на новые.
Пружины, стойки, чашки подлежат замене каждый раз во время разборки механизма. При работе нужно следить, чтобы правые и левые детали не были перепутаны.
В местах контакта колодки со щитами нужно нанести тугоплавкую смазку. Этой же смазкой нужно обработать стержень распорки в месте резьбы.
После освобождения поршней заднего тормозного цилиндра от фиксаторов (проволоки и т.д.), их подпирают раздвижными пассатижами, ставятся новые.
Барабан ставится на место.
Зазор между ним и накладками регулируется 10-15-кратным выжиманием педали тормоза. Каждый жим должен сопровождаться щелчком регулятора. Когда звук прекратится, регулировка закончена.
Колесо ставится на место, проверяется, насколько легко оно вращается.
Аналогично меняются колодки второго колеса Duster. Далее регулируется стояночный тормоз.

Процесс замены

Последовательность замены деталей на машинах с моторами объемом 1,5 и 2,0 л:

Подготовить домкрат, страховочную опору и баллонный ключ. Для демонтажа суппортов и извлечения изношенных накладок требуется ключ для внутренних 6-гранников размером 7 мм.
Открыть капот, затем открутить крышку компенсационного резервуара с тормозной жидкостью.
Поднять переднее колесо, установить под порог опору, затем отвернуть болты крепления диска к ступице.
При помощи отвертки аккуратно отжать поршень тормозного суппорта до упора. Жало вставить в овальную щель на боковой кромке суппорта. Затем, используя инструмент как рычаг, отвести внутреннюю колодку.
Удалить защитные резиновые колпачки, под которым расположены болты крепления суппорта.
При помощи ключа ослабить затяжку винтов, которые затем выкручиваются из отверстий.
Жалом отвертки снять пружинную скобу, регулирующую положение подвижной части суппорта относительно диска.
Снять внешнюю часть механизма вместе с внутренней накладкой, внешняя остается на направляющих неподвижной секции суппорта.
Уложить снятый узел поверх диска, затем извлечь старые накладки.
Удалить металлической щеткой и сжатым воздухом скопившуюся пыль, затем вставить в цилиндр новую внутреннюю колодку. На внешней части детали предусмотрена металлическая скоба (“корона”), фиксирующая элемент на поверхности поршня. На машинах с тормозными дисками диаметром 269 мм подобный фиксатор не предусмотрен.
Надеть на направляющие внешнюю накладку, которая отличается от противоположной колодки отсутствием “коронки”.
Установить суппорт на место, затянуть винты и смонтировать защитные заглушки.
Поставить на место колесо и провести аналогичные манипуляции на другой стороне автомобиля Дастер 4х4.
Проверить уровень рабочей жидкости в компенсационном бачке, который затем закрыть крышкой.

Проверка и замена задних тормозных колодок

Проверку состояния колодок выполняем в соответствии с планом технического обслуживания или определяем необходимость такой работы при диагностике неисправностей автомобиля.

Для контроля состояния фрикционных накладок в тормозных щитах выполнены специальные отверстия.

Отверстия закрыты резиновыми заглушками.

Для выполнения работы потребуются смотровая канава, штангенциркуль или линейка, переносная лампа или фонарь. Работу выполняем в следующем порядке:

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту и устанавливаем его на смотровую канаву или эстакаду.

5. Аналогично проверяем толщину фрикционной накладки в другом заднем тормозном механизме.

6. Если толщина накладки около 1,5 мм, заменяем тормозные колодки.

Для более тщательной проверки состояния колодок необходимо снять тормозной барабан.

Важный момент

Даже если тормозные колодки изношены только с одной стороны, то необходимо заменить колодки с обеих сторон автомобиля. При утапливании тормозных поршней в цилиндры уровень тормозной жидкости в бачке увеличится, поэтому откачайте из бачка часть тормозной жидкости. После замены тормозных колодок проверьте и при необходимости доведите до нормы уровень тормозной жидкости. Если это не было сделано ранее, снимаем тортормозного щита.

8. Снимаем пружину автоматического регулировочного устройства.

21. Устанавливаем детали в последовательности, обратной снятию. Перед установкой тормозного барабана, вращая шлицевой отверткой зубчатый диск регулировочного устройства.

22. Устанавливаем тормозной барабан.

23. Аналогично заменяем колодки с другой стороны автомобиля.

24. Несколько раз нажимаем педаль тормоза для самоустановки тормозных колодок.

25. Проверяем стояночную тормозную систему и при необходимости регулируем его.
