Замена масла на рено логан

Замена на моторе с 16 клапанами

Инструкция для этого типа мотора практически аналогичная, но имеется пара нюансов:

• Снять фильтр можно только через подкапотное пространство. Рекомендуется удалить кожух выхлопного коллектора, чтобы получить беспрепятственный доступ к детали.
• Сливное отверстие в 16-ти клапанных моторах прикрыто защитой двигателя, поэтому вам придется ее снять. Он крепится на нескольких болтах.

В остальном порядок действий тот же, за исключение объема масла в двигателе, которое требуется заливать.

Обратите внимание, что при активной эксплуатации расход масла доходит до 1 литра на 1000 километров пробега. Именно поэтому необходимо регулярно замерять уровень и доливать жидкость

Разрешается смешивать составы, если они имеют идентичный или схожий химический состав. При этом никогда нельзя быть уверенным, что используемые в маслах присадки одинаковы и не вступят в химическую реакцию, поэтому не рекомендуем экспериментировать со смешиванием моторных масел. Если выбора нет, то тщательно изучите составы, а также советы на автомобильных форумах.

Выбор масел

Теперь к вопросу о том, какое масло заливать в двигатель французского автомобиля «Рено Логан». Согласно рекомендации самого автопроизводителя, под их машины оптимально подходит масло производства фирмы Elf. Они тесно сотрудничают между собой, потому в руководствах по эксплуатации указывается только эта жидкость. Как говорят сами автопроизводители из Франции, это масло для «Рено Логан» обеспечивает оптимальную работу, эффективно смазывает все трущиеся детали и предотвращает преждевременный износ двигателя.

Основными рекомендациями для этого авто считаются два масла от Elf из серии Evolution:

• SXR 5W40;
• SXR 5W30.

Также востребованными считаются:

• Turbo Diesel 10W40;
• Competition ST 10W40;
• Solaris RNX 5W30;
• Excellium LDX 5W40 и пр.

В линейке моторных масел у Elf присутствуют универсальные смазки, жидкости, ориентированные под конкретные двигатели, а также отдельные серии для автоматических и механических коробок передач.

Если спросить у владельцев таких машин о том, какое масло они используют, то большинство склоняется к тому, что рекомендации «Рено» правильные, и с этими маслами двигатель работает хорошо. Есть опыт и неудачных замен масел.

Что касается вида масла, то здесь выбирают среди 2 вариантов.

1. Полусинтетика. Его лучше использовать на авто, пробег которых составляет уже более 100 тысяч километров. Его более густая консистенция позволяет предотвращать утечки через изношенные прокладки и сальники. Хорошо подходит на зиму, поскольку легко запускает мотор при низкой температуре.
2. Синтетика. Подойдёт для более свежих авто. Синтетические смазки рекомендуют использовать на всех современных автомобилях и их двигателях. Большая текучесть и стабильность физико-химических характеристик гарантирует защиту от перегревов, износа и морозов.

Потому ориентируйтесь на возраст и пробег вашего «Рено Логан» при выборе между синтетикой и полусинтетикой. Только учтите, что при смене масла обязательно параллельно меняют:

• масляный фильтр;
• прокладку для сливной пробки (выполнена из меди).

Это позволит двигателю работать лучше со свежим маслом и предотвратит нежелательные утечки смазывающей жидкости.

Объём заливаемого масла и его проверка

Если отталкиваться от официальной заводской инструкции, то количество заливаемого в мотор масла зависит от количества клапанов на двигателях и их объёма. Потому ориентируйтесь исходя из следующих данных:

• для моторов «Рено Логан» с 16 клапанами объёмом 1,6 л. требуется 4,5 литра смазки;
• если это мотор на 1,4 и 1,6 литра с 8 клапанами, тогда подготовьте минимум 3,35 литра смазывающей жидкости.

Уровень проверяется с профилактической целью в период эксплуатации автомобиля. Некоторые делают это почти каждый день, другие определяют по щупу уровень масла в двигателе только раз в месяц, а то и реже. Каждый автовладелец обязан следить за тем, какой уровень масла в его двигателе. Он должен быть всегда на оптимальном значении, что гарантирует эффективную смазку всех компонентов.

Если масло в моторе «Рено Логан» начнёт подтекать, уровень постепенно упадёт. Это следует обязательно проверить. Почти каждый автомобилист знает, как это делается. Нужно достать щуп, протереть его насухо, вставить обратно, прокрутить немного и вытянуть. Ориентируясь по отметкам «Мин» и «Макс», а также по следам масла на щупе, вы увидите, сколько его в моторе и не требуется ли доливать смазку.

Также можете раз в 2 – 3 месяца при активной эксплуатации машины брать щупом несколько капель масла и капать их на белую ткань или бумагу. Так вы увидите, есть ли какие-то лишние частицы, насколько масло чистое и не изменился ли его цвет. Подобные изменения говорят о преждевременном износе смазки, которую следует поменять.

Только учитывайте, что потеря смазкой её физико-химических свойств раньше срока говорит о наличии некоторых проблем в самом двигателе. Потому прежде чем заливать несколько литров новой смазки, рекомендуется проверить состояние силового агрегата на предмет неисправностей. Иначе с новым маслом произойдёт то же самое.

Когда менять, что и сколько заливать?

Начнем с того, что периодичность замены масла в данном авто, которая установлена производителем, составляет 15 тыс. км пробега. Но это в том случае, если такой километраж автомобиль проходит в течение года. Если же за год он не проходит такое расстояние, то масло все равно придется менять, поскольку в документации изготовителя указывается, что масло должно заменяться раз в год, даже если авто практически не эксплуатируется.

Что касается самого смазочного материала, то здесь изготовителем указывается рекомендованным для использования в двигателе масло производителя ELF. Именно этой фирмы и заливается материалы в официальных сервисных центрах.

Однако необязательно следовать данной рекомендации, можно заливать продукцию и других производителей. Важным условием при этом является соответствие продукции других производителей нормам качества API, а также вязкости. Для двигателей, установленных на Рено Логан, следует приобретать масла с вязкостью 5W30, 5W40, 10W40.

Не рекомендуется использовать при этом минеральные масла, лучше заливать полусинтетическое или синтетическое.

Что касается количества заливаемого смазочного материала, то здесь все зависит от используемой силовой установки и ее конструктивных особенностей. Для моторов объемом 1,4 и 1,6 литра с 8-клапанным ГРМ необходимо подготовить 3,3 литра масла, а вот для агрегата на 1,6 литра, но с16-клапанным ГРМ уже требуется 4,8 литра. Это обязательно нужно учитывать перед началом выполнения работ.

В любом случае масло лучше приобретать немного с запасом, чтобы в багажнике авто всегда находилось не менее 1 литра на доливку. Также новый смазочный материал покупать лучше в заведомо проверенных и надежных точках продажи.

Количество заливаемого смазочного материала указано приблизительно. Дело в том, что при сливе часть масла останется в двигателе, поэтому не всегда нужно заливать указанное количество, а контролировать его при помощи щупа.

Признаки износа масла

Автовладельцы с большим опытом давно умеют определять малейшие изменения в поведении своего «железного» коня. Как правило, они сигнализируют о наличии какой-либо проблемы. Об окончании ресурса масла могут говорить следующие симптомы:

• Увеличение шума работы мотора. За счет качественного смазывания движущихся деталей шум от их трения минимален. Когда масло для Renault Logan потеряло свои свойства, детали при трении начинают издавать более громкий звук. Изменения будут ощутимы.
• Дымный выхлоп. Старое масло приведет к тому, что из выхлопной трубы начнет появляться темный дым. Этот признак также может говорить о попадании чрезмерного количества масла в камеру сгорания, поэтому, если симптом не исчезнет, проведите дополнительную диагностику.
• Нестабильная работа мотора. Если масляный фильтр будет забит, это нарушит обычный поток жидкости, что приведет к провалам в работе. Естественно, старое масло будет содержать в себе множество микрочастиц, особенно, когда фильтр будет окончательно забит.
• Ухудшение динамики. Старая смазка влияет на мощность мотора, поэтому водитель будет ощущать более слабый разгон.

Также рекомендуем провести визуальный осмотр рабочей жидкости. Для этого необходимо выполнить следующую последовательность:

1. запустите мотор и прогрейте его в течение 10 минут;
2. потушите автомобиль, а затем с помощью щупа оставьте на кусочке бумаги 100х100 миллиметров каплю масла;
3. оставьте бумагу с масляным пятном сушиться на 2 часа.

После этого можно проводить визуальный осмотр. Если масло сильно густое и капля даже не растеклась, срочно проводите замену. По краям следа может образовываться ореол коричневого цвета. Чем лучше он виден, тем старее масло. Темное, практически черное ядро капли также сигнализирует о необходимости замены.

В сети вы можете найти специальные тестовые бумажки, на которые нанесены различные оттенки для моторных масел. Сравнивая цвет следа капли с этими тестовыми полосками, можно определить состояние жидкости.

Двигатель

В двигатель Логана 1.4 и 1.6 льют с завода одинаковое моторное масло Elf Excellium LDX 5W40.

Для двигателя 1.4 (8-ми клапанная версия) потребует 3,35 литра свежего моторного масла. Для 1.6 потребуется 16 клапанов — 4,8 л. Меньше скушает 8-ми клапанный — 3,4 л.

Альтернативные масла (народный выбор)

Часто нет возможности лить Elf Excellium, и приходится выбирать из того что есть на прилавках. Вы можете брать любой популярный бренд с вязкость 5W30 и 5W40 (синтетика). Дальше мы приведем список бюджетного масла для бензинового и дизельного Логан.

Логан 1.4

• Axxis Power A LPG 10W-40;
• Azmol Leader Plus 10W-40;
• S-Oil DRAGON SL 10W-40;
• ZIC A+ 10W-40;
• Pennasol Super Light 10W-40.

Синтетика

• Toyota / Lexus / Daihatsu SN 5W-30;
• Pennasol Super Pace 5W-40;
• Delphi Prestige Plus 5W-40 ;
• Repsol Elite Multivalvulas 10W-40;
• ZIC X7 LS 10W-40.

Логан 1.6

Полусинтетическое моторное масло

• Axxis Power A LPG 10W-40;
• Azmol Leader Plus 10W-40;
• S-Oil DRAGON SL 10W-40;
• Pennasol Super Light 10W-40;
• ZIC A+ 10W-40.

Синтетика

• Toyota / Lexus / Daihatsu SN 5W-30;
• Pennasol Super Pace 5W-40;
• Repsol Elite Multivalvulas 10W-40;
• Delphi Prestige Plus 5W-40;
• ZIC X7 LS 10W-40.

Логан 1.5 (дизель)

Синтетика

• Toyota / Lexus / Daihatsu SN 5W-30;
• Pennasol Super Pace 5W-40;
• Repsol Elite Multivalvulas 10W-40;
• ZIC X7 Diesel 10W-40;
• ZIC X7 LS 10W-40;
• Axxis Gold Sint A3/B4 5W-40.

Прогреть двигатель до рабочей температуры а после дать остыть 5-7 минут. Масло лучше и быстрей будит сливаться если оно не холодное. Горячее же может обжечь вас, по этому лучше дать двигателю немного постоять.
Открыть заливную горловину блока цилиндров (туда, куда будим заливать масло) и вытянуть щуп. Если вы дадите сквозной доступ кислорода жидкость будит вытекать быстрей.
Поддомкрачиваем автомобиль и ставим на опоры. Необходимый шаг для удобного доступа к сливной пробке. Можно также использовать смотровую яму либо эстакаду.
Откручиваем сливную пробку ключом

Помните о том, что отработанное масло будит горячим, примите меры предосторожности для избегания ожогов кожи.
Сливаем отработанное в подготовленную емкость. Не сливайте отработку прямо на землю!
Откручиваем масляный фильтр

Если фильтр сильно зажат — может потребоваться специальный съемный ключ для фильтра.
Ставим новый фильтр предварительно смазав маслом его уплотнительное кольцо, и налив прямо в середину немного масла чтоб он впитал. Номер оригинального масляного фильтра — 8200768913. Более дешевыми аналогами которые подойдут логану: FRAM PH5796, MANN W753, MAHLE C467, FILTRON P6433, PURFLUX LS932 и многие другие.
Закручиваем сливную пробку предварительно убедившись о целостности шайбы расположенной на его резьбе. При необходимости ее нужно заменить (уплотнительную шайбу).
Опускаем автомобиль со стоек и заливаем масло в пустой двигатель ориентируясь по щупу.
После того как залитое масло будит соответствовать середине щупа между отметками MIN и MAX ожидаем 3-5 минут. После прогреваем двигатель около 5 минут, и снова замеряем уровень. Как правило после первого прогрева уровень падает и доливаем сколько нам нужно.

Что нужно для проведения работ

Теперь рассмотрим, как выполняется данная операция на авто с 8-клапанным 1,4-литровым двигателем Логан.

Для выполнения все работ понадобиться не так уж и много:

• Специальный ключ в форме квадрата на 8 или 10;
• Специальный ключ для снятия фильтра;
• Емкость для слива (желательно широкая);
• Новый смазочный материал в нужном количестве;
• Новый фильтр;
• Ветоши.

Замена.

Имея все это, можно приступать к работам. Последовательность действий такова:

• Авто устанавливается на ровную площадку и обездвиживается. Затем производится прогрев мотора, чтобы масло в двигателе стало более жидким. Но прогревать нужно не полностью, а до температуры 50 град. С, не более, иначе в дальнейшем можно получить ожоги;
• Открывается капот и откручивается крышка маслозаливной горловины. Если этого не сделать при стекании масла внутри двигателя будет образовываться разрежение, из-за которого длительность слива значительно затянется;
• Снизу авто в защите днища проделано технологическое отверстие для доступа к сливной пробке, поэтому защиту снимать не придется. Квадратным ключом на 8 или 10 послабляется сливная пробка. Иногда она сидит достаточно плотно, поэтому возможно потребуется наращивать ключ отрезком трубы;
• Немного послабив пробку, под нее нужно установить подготовленную тару, после чего пробку полностью выкрутить. При этом нужно постараться не упустить ее в емкость. Это один из самых грязных этапов работы, поскольку часть масла обязательно попадет на руки поэтому наденьте на них резиновые перчатки;
• Далее ожидается, пока отработанный смазочный материал полностью сольется. В это время на пробке меняется прокладка. Закончив со сливом, устанавливаем пробку на место и хорошо ее затягиваем;
• Переходим в подкапотное пространство. Специальным ключом против часовой стрелки откручивается старый фильтр. После посадочное место тщательно вытирается чистой ветошью;
• Перед установкой нового фильтра, его нужно заполнить маслом примерно наполовину, также смазывается уплотнительное кольцо, установленное в нем. После этого фильтр устанавливается на место и закручивается. При затягивании использовать ключ необязательно, можно с силой затянуть от руки;
• Заливаем масло в двигатель. Вначале вливается только 3 литра. После подождать, пока масло полностью опуститься в поддон, замерить его количество. Постепенно остальным маслом доводиться уровень до нужного. Правильным считается уровень, когда масло на щупе достигает средины между отметками МАХ и МIN. Главное не перелить. Если уровень будет подходить к отметке МАХ, ничего страшного, но если он больше – придется откачивать лишнее;
• После заливки запускаем двигатель, пусть поработает 3-5 мин. После этого подождать, пока смазочный материал стечет в поддон и снова проверить уровень, при надобности подкорректировать его. Также следует проверить фильтр и сливную пробку на наличие подтеков, если таковы имеются, то следует произвести подтяжку.

Инструкция по замене

Самостоятельная замена масла на «Рено Логан» своими руками не требует особых навыков или каких-то знаний. Старайтесь действовать аккуратно, последовательно и не забывайте о мерах безопасности. Сначала отметим, что процедура замены на 8-клапанных 1,4 и 1,6-литровых моторах немного отличается от 16-клапанного, потому мы его рассмотрим отдельно. Начнём с 8-клапанных двигателей.

Для работы лучше поставить машину на яму. Некоторые обходятся домкратом, но это опасно и неудобно. Поставив машину над ямой, установите под колёса упоры и включите ручной тормоз на своём «Логане». Лучше снять минусовую клемму с АКБ, поскольку около заливного отверстия располагается провод высокого напряжения.
Чтобы смазка вытекала быстрее, повысьте уровень текучести жидкости, прогрев немного двигатель. Так осуществляемая замена масла пойдёт интенсивнее, плюс вы сможете избавиться от максимального объёма старой смазки в моторе. Не перегревайте мотор, иначе горячее масло при сливе окажется у вас на коже, что приведёт к серьёзным ожогам. До 50 градусов вполне хватит.
Открутите пробку для залива свежего масла, чтобы устранить разрежения при сливе старой смазки.
Под автомобилем находит сливную пробку. Пробка выкручивается 4-гранником, отверстия под который обычно загрязнены. Потому очистите их и вставьте ключ

Важной особенностью этих моторов является то, что снимать защиту двигателя не нужно, чтобы слить жидкость. Там есть специальное отверстие для лёгкого доступа к горловине.
Пробку аккуратно ослабляем, прокручиваем на 2 – 3 оборота

Теперь подставляем пустую тару для слива и выкручиваем заглушку до конца. Будьте аккуратными, чтобы масло не полилось на вас. Вот потому и нужны резиновые защитные перчатки.
Пока смазки вытекает, возьмите масляный съёмник и демонтируйте старый фильтр. Он находится в передней части около выхлопного коллектора. Очистите посадочное гнездо фильтра, удалите старую прокладку. Кольцо из резины на новом фильтре перед установкой немного смажьте маслом. Внутрь самого фильтр залейте на 50% его объёма свежую смазку. Вставьте его на место и закрутите. Съёмником можно затянуть, но слишком большое усилие не прикладывайте, иначе сломаете его.
Когда масло слито, протрите всё ветошью, обязательно поменяйте медное кольцо на пробке и закрутите её на место. Тут тоже нужны средние усилия для затяжки.
Начинаем заливать свежую моторную смазку. У 8-клапанных моторов на 1,4 и 1,6 литра. Сначала добавляем только 3 литра. Всё остальное доливаем, ориентируясь по меткам вашего щупа. Когда он показывает уровень посередине между отметками «Мин» и «Макс», закройте крышку и прогрейте двигатель в течение 20 секунд. Лампа маслёнки на приборной панели должна погаснуть. Через 10 минут после отключения мотора ещё раз возьмите щуп и проверьте уровень. Если нужно, добавьте немного масла.

Процедура несложная, но требует вашей внимательности и соблюдения правил безопасности. Замена осуществляется буквально за 1 час.

16-клапанный двигатель

Первой отличительной особенностью является объём заливаемого масла, который в этом случае составляет 4,5 литра. Есть 2 нюанса, которые следует учитывать.

1. Демонтаж фильтра через капот. Для этого можно снять кожух логановского выхлопного коллектора. Это откроет доступ к элементу фильтрации. Дальше всё так же, как и в предыдущем варианте замены.
2. Защита. Чтобы слить отработку, придётся демонтировать сначала защиту двигателя. Далее, вы получаете доступ к сливному отверстию и масляному фильтру.

Отличия незначительные, но могу сыграть свою определённую роль в процессе замены моторного масла. Потому отталкивайтесь от особенностей своей «Рено Логан», следуйте инструкциям и помните о вопросах безопасности при работе с автомобилем.

Последовательность работ для замены масла и фильтра на двигателе Рено Логан с двигателем К4М объемом 1,6 л

1. Прогреваем двигатель до температуры 60-90 градусов, чтобы масло стало более жидким. Кроме того, при работе коленчатого вала со дна картера будет поднята накопившаяся там взвесь, которая удаляется при сливе масла.

2. Ставим автомобиль на подъемник (эстакаду) или яму.

3. Откручиваем пробку маслоналивной горловины, расположенной с левой стороны сверху ДВС.

4. Снимаем защиту мотора. Сначала ключом на 10 откручиваем 4 передних болта и только потом 2 задних. Спереди защита двигателя размещается на подрамнике и поэтому при откручивании передних болтов снять защиту мотора удобнее.

Масло можно слить и без снятия защиты, эта процедура позволит получить доступ к масляному фильтру и исключит попадание незначительного количества моторного масла на защиту картера.

5. Берем четырехгранник с размером грани 8х8 мм, ставим емкость для отработанного масла под сливной пробкой и откручиваем ее.

Температура масла составляет порядка 90 градусов, поэтому есть риск получить ожог. Перед тем как снимете пробку, приготовьтесь резко убрать руку с инструментом.

6. Когда масло сольется в емкость, снимаем масляный фильтр. Для этого берем инструмент, например, специальную головку, надевающуюся на фильтр и имеющую сверху гайку под рожковый ключ на 22, и откручиваем его.

Специальная головка для снятия масляных фильтров с двигателей Рено подходит только для оригинальных фильтров.

Масляный фильтр располагается на ДВС в передней его части чуть выше компрессора. Получить доступ к нему можно двумя способами:

снизу, сняв защиту картера мотора;

сверху, предварительно сняв защиту топливной рампы (крепится 2 гайками на 13 и для откручивания необходим удлинитель головки на 13).

Откручивая фильтр против часовой стрелки, в самом конце наклоните его вниз, чтобы не пролить масло, находящееся в нем.

7. Установите новый фильтр, предварительно выполнив следующие действия:

• проверьте посадочное место под резиновый уплотнитель фильтра на предмет отсутствия остатков старой прокладки (в случае если их не удалить, то не будет обеспечена герметичность установки нового фильтра и из-под него будет капать масло);
• протрите посадочное место ветошью;
• налейте моторное масло для насыщения фильтрующего элемента;
• смажьте маслом резинку на фильтре (чтобы при установке фильтра резиновая прокладка села на место ровно).

Чтобы резинку не выдавило, фильтр закручивают руками максимально плотно.

Фильтр лучше покупать оригинальный. При своей относительно невысокой цене качество оригинального фильтра очень высокое. Номенклатурный номер фильтра – 7700274177.

8. Замените прокладку на сливной пробке и закрутите ее на место, предварительно вытерев ветошью подтеки масла на картере. Прокладку лучше использовать фирмы Sasic. Ее номенклатурный номер 4001073.

Ещё кое-что полезное для Вас:

• Можно ли смешивать моторные масла синтетику и полусинтетику и от разных производителей?
• Почему трясется кузов Рено Логан при наборе скорости и на холостых оборотах ?
• Как устранить течь корпуса термостата Рено Логан?

Видео: Замена масла на двигателе РЕНО

9. Установите защиту картера мотора (сначала наживите задние болты).

10. Разместите автомобиль на ровной поверхности, чтобы было удобно работать в подкапотном пространстве.

11. Залейте сначала 4 литра моторного масла и затем долейте по уровню на щупе чуть выше середины двух меток.

12. Закройте заливное отверстие крышкой.

13. Через 5 минут запустите двигатель и как только датчик давления масла погаснет, заглушите ДВС.

14. Дайте отстояться мотору минут 10, чтобы масло стекло в картер, и долейте масло до середины уровня между двумя метками на щупе.

15. Утилизируйте отработанное моторное масло и старый масляный фильтр в специально отведенное место.

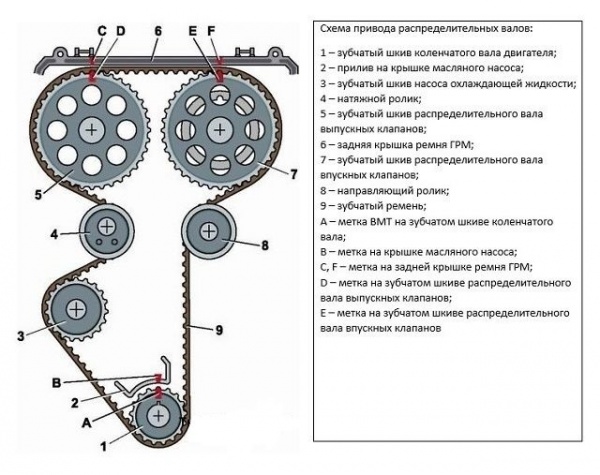

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.

Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.

Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.

Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13

Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них. источник

источник

Контроль уровня

Проверка уровня трансмиссионной жидкости в КПП Рено Логан – хлопотная, но несложная процедура, которая обычно проводится на смотровой яме или на эстакаде

Важно проследить, чтобы автомобиль встал строго по горизонтали, без перекосов, иначе произойдет недолив смазочного материала.

Что нужно для контроля уровня масла в коробке?

Чтобы провести замер жидкости, потребуется следующее:

• емкость для сборки масла;
• фонарик;
• стальной стержень (щуп);
• гаечные ключи на 8 и 10 мм.

В МКПП Рено Логан нет щупа для проверки уровня трансмиссионного масла. Контроль проводится через отверстие с пластиковым винтом белого цвета в передней части коробки. Крышка легко отвинчивается рукой, но перед тем, как это сделать, подставьте емкость на случай вытекания жидкости. Затем вставьте металлический стержень под прямым углом в заливное отверстие, вытащите и осмотрите его поверхность. Если щуп чистый, смазки не хватает. Долейте жидкость при помощи шприца или воронки, затем опять вкрутите пробку. При этом не забудьте промыть ее в бензине и заменить резиновую прокладку.

Сколько нужно масла?

Пустая механическая коробка передач вмещает в себя до 3,5 литров, а АКПП – 4 литра смазочного материала. Обычно жидкость добавляют, пока она не начнет выливаться из контрольного отверстия. Если в коробку поместилось меньшее её количество, значит, машина стоит под углом. Ее нужно разместить горизонтально, затем снова добавить смазку.

На крышке может быть мелкая металлическая пыль, появившаяся после естественной обкатки двигателя. Если кроме нее есть стружки металла, это указывает на повреждение шестерен. Без срочного ремонта здесь не обойтись.
