Замена вентилятора печки ВАЗ 2109 — Ремонт ваз своими руками

Многие владельцы отечественных автомобилей сталкиваются с проблемой, когда при включении печки, из заслонок начинает доноситься скрип и другие посторонние звуки. «Девятки» в этом плане не исключение. Единственным выходом, в данном случае является замена вентилятора печки ВАЗ 2109, а еще лучше замена моторчика отопительной системы в сборе. Отметим, что в качестве временного решения, если по какой-то причине вы не готовы сразу менять детали, можно смазать все вращающиеся части, но протянет такой ремонт недолго и уже совсем скоро посторонние звуки вернутся.

• В рамках данной публикации, мы расскажем, как произвести замену мотора отопителя ВАЗ 2109 в сборе, ну а если вы решите, что стоит заменить только вентилятор, то можете воспользоваться тем же принципом, что и для мотора, за одним лишь исключением – на финальном этапе вы замените не всю конструкцию, а только вентилятор.
• Напомним, что в предыдущей статье Замена печки (радиатора отопителя) ВАЗ 2109 мы рассказывали, что и как делать, когда сталкиваешься с наиболее распространенной проблемой отопителя ВАЗ 2109 – течь радиатора.
• Что потребуется для проведения замены мотора отопителя ВАЗ 2109?

Процедура замены мотора печки является достаточно простой и инструментов вам потребуется минимум:1. Крестовая отвертка.2. Трещотка c головкой диаметром 10 миллиметров.

3. Плоская отвертка (потребуется в редких случаях, чтобы подцепить припекшиеся детали).

Алгоритм замены моторчика печки ВАЗ 2109 в сборе

Как уже было сказано выше, процедура замены вентилятора и моторчика достаточно проста. При этом, нужно четко представлять, что именно вы делаете и в какой последовательности нужно совершать манипуляции. В связи с этим, мы решили оформить описание работ по замене этих элементов отопительной системы в виде пошаговой инструкции.

Шаг 1: первое, что вам следует сделать – это демонтировать пластиковую накладку отопительной системы. Она располагается под капотом автомобиля и крепится на пять болтов.

Шаг 2: теперь вам необходимо сдвинуть защитный кожух моторчика печки. Чтобы это сделать, вы должны демонтировать резинку, которая служит уплотнителем капота.

Шаг 3: выкрутите два крепежных болта, которые фиксируют вентилятор и моторчик.

Шаг 4: далее, вы должны переместиться в салон автомобиля. Тут вы должны сесть на водительское сидение и нащупать под рулем штекер плюсового провода, после чего отсоединить его

Важно отметить, что подобное неудобство связано с конструкторской ошибкой инженеров ВАЗ, которые по какой-то неведомой причине решили, что припаять провода напрямую к моторчику является хорошей идеей

Шаг 5: после того, как вы завершите отсоединение плюсового провода, нужно переходить к минусовому. Тут вас ожидает еще больше неудобств, чем с плюсовым проводом. Все дело в том, что вам также придется действовать на ощупь, но только тут еще придется и откручивать гайку, которая этот самый минусовый провод фиксирует. Выкручивается эта гайка при помощи трещотки и головки на 10.

Шаг 6: снова отправляемся под капот. На этот раз нам нужно вытащить моторчик. Делается это сторону движения автомобиля.

Шаг 7: теперь происходит непосредственно замена мотора печки, после чего, нужно собрать конструкцию в обратной последовательности.

Очень внимательно отнеситесь к восстановлению электрической цепи, так как неправильное соединение может, как минимум, заставить вас разбирать все по новой, а как максимум – испортить новый моторчик.

Как мы и говорили, процедура не сложная, но достаточно неудобная и требующая концентрации, но если постараться, то с ней справится каждый. Остается только добавить несколько слов о ценах на новые запчасти.

Так, моторчик вам обойдется в сумму около 500 рублей, ну а моторчик в сборе с вентилятором – не менее 1000 рублей.

Лада 2109 Крошка › Бортжурнал › Доработка печки ваз 2109 высокая панель.

Всем привет. Давно ничего не писал, как то не было времени да и писать было нечего, хотя думаю вам и без меня было что почитать)Итак, наступила зима и резко встал вопрос печки.В целом работала она нормально, но напрягало меня, что весь горячий воздух дул в лицо и это было никак не отключить, а так же то что в ноги ничего не дуло, точнее дуло, но совсем чуть чуть, еле уловимо.Сегодня решил разобраться в чём же проблема и скинул торпеду.

Итак основная причина всей этой истории это центральное сопло на печке.

На фотках выше видно, что как не крути, а перекрыть воздух мы никак не можем, от чего у нас во первых всегда идёт поток воздуха в лицо и по этой же причине поток воздуху в ноги так себе.

Решения:Решений тут два.Первый вариант это заклеить центр на мертво чем либо, в целом вариант рабочий, но тогда мы вообще потеряем центральный обдув салона.

Второй вариант, сделать что нибудь другое, что я и сделал.

Дабы не снимать и не разбирать печку скидываем аккуратно верхнюю заслонку.

Далее берём лист «Акцента» я брал фирмы STP вышло 250р и вырезаем такой кусочек.

Далее не отрывая защитную плёнку, через верх, вставляем его во внутрь.

Отрываем защиту и приклеиваем. Если оторвать сразу то фиг ровно уложишь и приклеиться наша вставка к чему угодно но точно не туда куда нам надо.

Далее берём канцелярский нож и вырезаем окошко, под заслонку. Вышло так.

Как видите теперь воздух можно нормально отсечь.

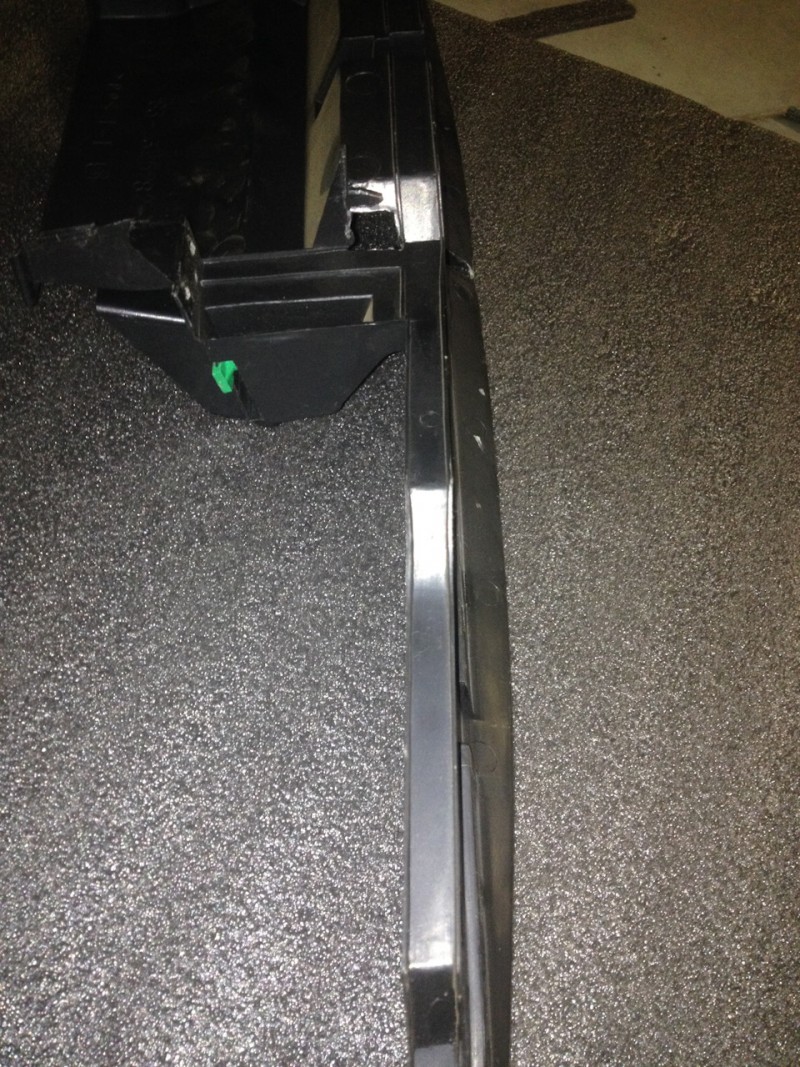

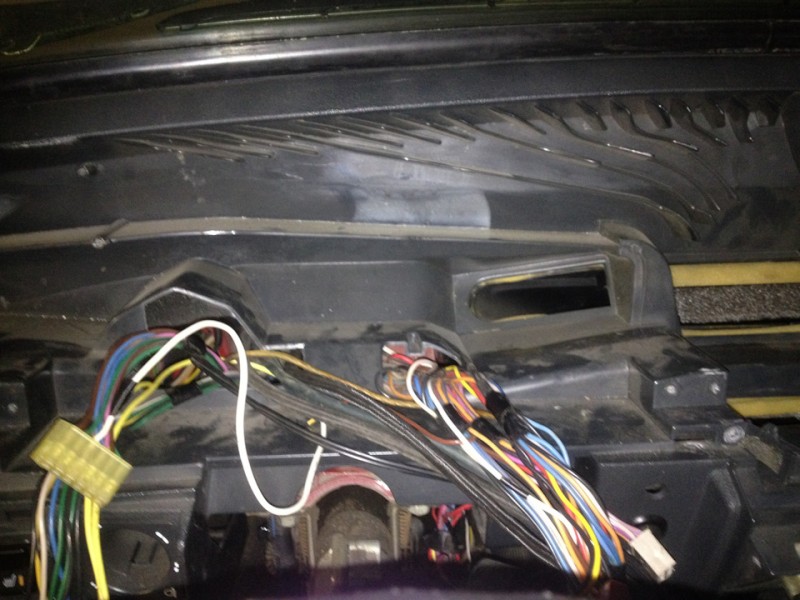

Далее ставим торпеду на место.Поставив её я заметил что тоннели идущие в бока и центр не имеют нормальной герметичности.

А вот щели если добавить наружную часть

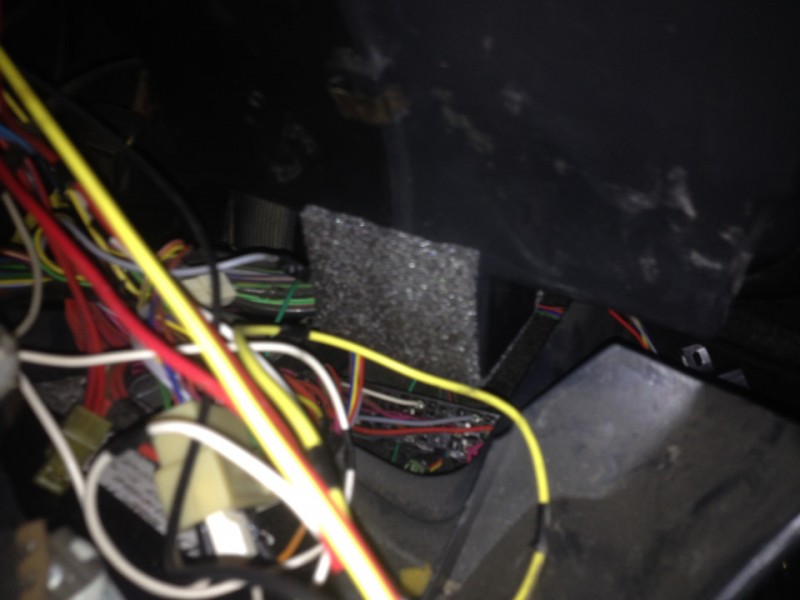

И так по всему периметру, что приводит к тому, что у нас греется внутри магнитола с приборкой, а поток по бокам страдает.

Решение всё тоже, берём «акцент» и клеим всё по периметру.

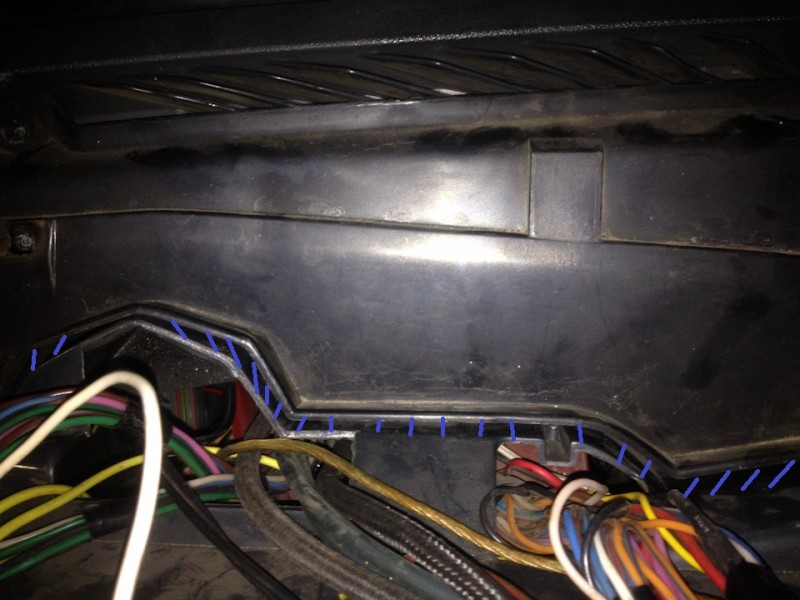

Если присмотреться то видно, что есть специальная канавка, скорее всего в теории с завода там должен был быть поролон, но что то его забыли туда приклеить)

Выходит как то так

Дальше у меня сел телефон и фото больше не будет.Но думаю основную суть я донёс.

Что вышло в итоге.

По центру при полном открытии заслонки стало дуть по силе как с боков, то есть дует средненько и не лупит.Так же можно теперь полностью перекрыть центральный обдув что радует.Обдув стекла стал очень напористым. Ну и ноги, ради чего всё делалось.В ноги теперь дует также сильно как и в лобовое а может и ещё сильнее. Продувает до педали сцепления, с пассажирской стороны так же.

Так же я перекрыл (заклеил) обдув идущий назад так как у меня его нету, заклеил всё тем же акцентом

Покатавшись пол часа при -5 за бортом на первом положении печки и включенным обдувом ног, ногам становиться жарко, и приходиться делать жар поменьше.Вообще я подумываю что перестарался, и стоит поставить тоннель идущий назад к пассажирам, так как одним ногам спереди такой напор многоват, хотя в минус 20 наверное будет самое оно.В целом спасибо за внимание, сорян что так затянуто, так же сорян за качество фоток освещения не было совсем, ну и ровных вам дорог)Что забыл спрашивайте

Разборка и сборка вентилятора Ваз 2109

Устройство двигателя печки Ваз 2109: 1 – защитная крышка электродвигателя, 2 – правый кожух вентилятора, 3 – левый кожух вентилятора, 4 – опора вентилятора.

Отверните два винта крепления вентилятора отопителя Ваз 2109

Снимите вентилятор, выведя его опору из зацепления

Отклейте поролоновый уплотнитель с правого кожуха вентилятора

Снимите опору с кожуха вентилятора

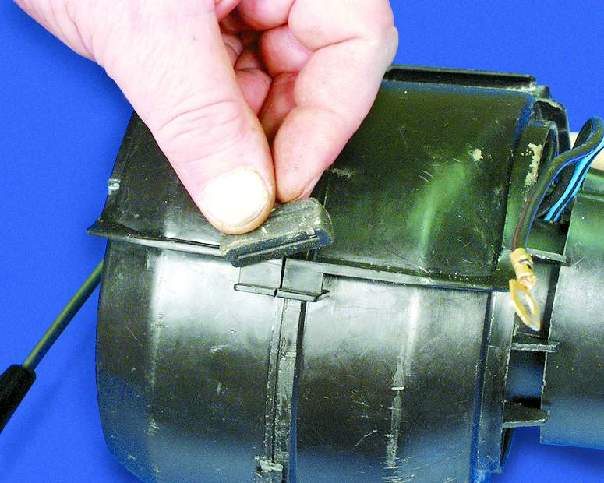

Подцепив отверткой пластмассовые защелки кожуха вентилятора, выведите их из зацепления и разъедините части кожуха

Отстегните две пружинные защелки, поддев их отверткой

Снимите крышку двигателя

Выньте двигатель с крыльчаткой вентилятора

1 – крыльчатка вентилятора, 2 – закладная гайка, 3 – щеткодержатель. Не снимайте крыльчатку вентилятора с вала двигателя, чтобы не нарушить балансировку

Отверните два винта крепления щеткодержателя

Выньте две закладные гайки

Осмотрите коллектор. Если он сильно загрязнен или на нем есть царапины, риски, места подгорания – зачистите коллектор мелкой шкуркой. При остальных неисправностях — замените двигатель

Выньте пружины из направляющих щеток

Вставьте две закладные гайки

Наденьте на вал изоляционную шайбу

Осторожно отогните края направляющих

Вставьте до упора щетки в направляющие

Установите щеткодержатель на двигатель

Вставьте пружины щеток в направляющие

Загните края направляющих

Наденьте два пружинных зажима на закладные гайки

Вставьте двигатель в левый кожух вентилятора

Установите крышку двигателя и зафиксируйте его пружинными зажимами

Для удобства установки пружинных зажимов обвяжите их тонкой проволокой, не затягивая ее. При установке крышки двигателя придерживайте зажимы за проволоку, иначе они будут стягиваться с гаек магнитом статора

Соедините и защелкните между собой левый и правый кожухи вентилятора. Наденьте на выступы кожухов пластмассовую опору

Приклейте к кожуху вентилятора поролоновый уплотнитель

Перед установкой мотора печки Ваз 2109 осмотрите резиновые подушки, замените порванные или потерявшие упругость

Обратите внимание, чтобы в подушки были вставлены пластмассовые распорные втулки

Как снять печку ваз 2109 высокая панель

Временами все элементы машины нужно поменять

Если вы разбираетесь в собственном металлическом жеребце и понимаете его структуру, то неважно какая работа по снятию либо установке той либо другой детали не составит вам труда

Что касается отопительного устройства, то временами его тоже необходимо менять. В основном это происходит, если он выходит из строя либо барахлит.

Заменить радиатор несложно, если знать некоторые нюансы и хотя бы немного разбираться в своем транспортном средстве. Выясним, как это корректно сделать.

Извлечение вентилятора своими руками: этапы процедуры

Наличие необходимых инструментов и соблюдение последовательности – главные составляющие качественной процедуры по снятию отопителя. Итак, выполняется это следующим образом:

1. Для начала необходимо открыть капот и отсоединить клемму «минус» от зарядной батареи.
2. После этого нужно отсоединить питающий привод от электродвигателя, разъединив при этом колодку с проводами.
3. Затем сразу отворачиваем гайку, которая держит двигатель, и снимаем со шпильки массовый провод.
4. Потом снимаем кожух мотора, который находится в отсеке между двигателем и салоном. При помощи крестовой отвертки нужно отвернуть по два крепления, а лишь потом можно снимать.
5. После отворачиваем по два винта крепления мотора от кузова машины. Далее нам нужно этот моторчик снять, отвернув винты и сняв решетки.
6. Затем приступаем к снятию электродвигателя, приподнимая его, а потом, поворачивая на 90 градусов, вытаскиваем из отсека багажника. Если вы намерены разбирать электродвигатель, сначала проверьте крыльчатку, дабы она была без повреждений, иначе снимать ее нежелательно.

На этом снятие отопителя салона завершается.

Далее рассмотрим, как осуществляется замена радиатора отопителя с высокой панелью и низкой.

Высокая панель

Замена радиатора отопителя с высокой панелью состоит из следующих этапов:

1. Радиатор печки располагается там, где находятся ноги переднего пассажира. Именно поэтому на время проведения работ желательно снять пассажирское кресло.

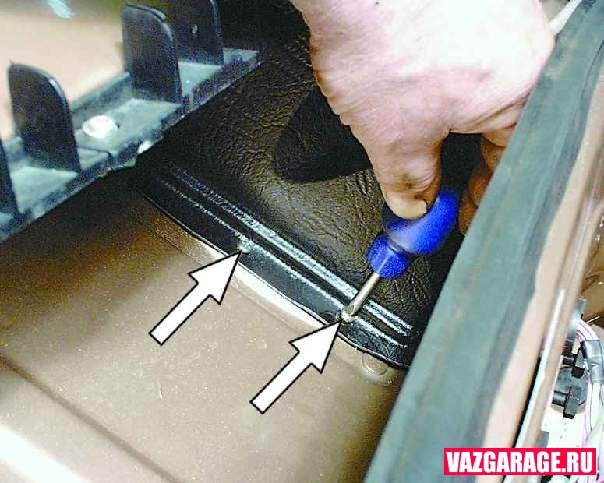

2. Найти с правой стороны болты, которые крепят панель, а затем их открутить.
3. Далее нужно немного подтянуть на себя корпус и вставить в щель распор в виде деревянного бруска.
4. Затем надо закрыть кран и подложить несколько тряпок в места, где может быть утечка.
5. После нужно открыть капот и крышку расширительного бачка на радиаторе.
6. Печка располагается между бардачком и нижней полкой. Все работы нужно делать быстро, дабы не разлился антифриз. Также для того чтобы шланги шли по направлению к радиатору, понадобятся две резиновые перчатки.
7. Затем готовим резиновую заглушку, просовываем руки через отведенную панель к радиатору.
8. Снимаем нижний патрубок и затыкаем отверстие большим пальцем левой руки, а после правой вставляем в шланг заглушку.
9. После этого понадобится пустая емкость для охлаждающей воды. Ее необходимо разместить под патрубком.
10. Точно такую же операцию надо повторить с верхним патрубком.
11. Когда сольется охлаждающая жидкость, нужно вытащить радиатор обогревателя и поставить новый. При вытаскивании радиатора его следует приподнять вверх, слегка сдвинуть, а потом потянуть вниз.

Процедура не из легких, но при соблюдении правил ее можно выполнить собственноручно, не обращаясь к специалистам. На просторах Интернета есть множество видеороликов на эту тему, которые помогут быстро и качественно заменить радиатор отопления салона.

Низкая панель

В целом замена низкой панели сильно не отличается от замены высокой. Действия в обоих случаях примерно одинаковые. Однако в первом случае времени должно уйти немного меньше. Дело в том, что поменять радиатор печки можно без снятия пассажирского места.

Разборка кресла тоже занимает время, поэтому в оно не утрачивается

Здесь важно снять кожух руля, чтобы он не испортился при снятии панели. После окончания очень важно хорошо помыть руки, так как в процессе работы на них попадает охлаждающая жидкость, опасная для здоровья

По возможности работы следует выполнять в перчатках, дабы различные жидкости не повредили руки.

Но если вы не уверены в своих силах, обратитесь в технический сервис, где не только качественно заменят отопительное устройство, но и выключатель , а также другие элементы ВАЗ-2109.

За такую услугу придется заплатить, но зато результат будет наилучшим.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Особенности устройства печки ВАЗ 2109

1. Скоба крепления кожухов отопителя; 2. Заслонка управления отопителем; 3. Левый кожух отопителя; 4. Тяга заслонки обогрева ног; 5. Уплотнительная прокладка радиатора; 6. Радиатор; 7. Уплотнительная прокладка отопителя; 8. Электродвигатель; 9. Кожухи вентилятора; 10. Рабочее колесо вентилятора; 11. Заслонка обогрева; 12. Воздухопровод обогрева ветрового стекла; 13. Воздухопровод бокового сопла; 14. Боковое сопло; 15. Заслонка центрального сопла; 16. Толкатель лопаток; 17. Ось лопатки; 18. Лопатка; 19. Рычажок перекрытия центрального сопла; 20. Тяга заслонки обогрева ветрового стекла; 21. Рычажок изменения направления воздушного потока; 22. Рукоятка управления подогревом воздуха; 23. Рукоятка подачи воздуха на ветровое стекло; 24. Рукоятка подачи воздуха в ноги; 25. Кронштейн рычагов управления; 26. Скоба крепления оболочки тяги; 27. Тяга управления краном; 28. Тяга заслонки управления отопителем; 29. Заслонка обогрева ног; 30. Оси рычагов управления подогревом воздуха; 31. Стяжной винтовой хомут; 32. Клапан крана отопителя; 33. Корпус крана; 34. Рычаг клапана; 35. Шланги, соединяющие кран с радиатором отопителя; 36. Воздухопровод внутренней вентиляции; 37. Окна обогрева ног задних пассажиров; 38. Кран отопителя; 39. Окно обогрева ног водителя; 40. Облицовка центральной стойки; 41. Внутренняя полость центральной стойки; 42. Воздухопровод вытяжной вентиляции; 43. Обивка центральной стойки; 44. Облицовка дефлектора вытяжной вентиляции; 45. Резиновый клапан; 46. Корпус дефлектора; 47. Дефлектор вытяжной вентиляции; 48. I. Отопитель; 49. II. Схема работы отопителя; 50. III. Кран отопителя; 51. IV. Вытяжная вентиляция салона

Печка состоит из 2 пластмассовых кожухов (правого и левого), которые соединяются между собой по периметру скобами крепления. Специальный жгут закладывается для уплотнения в пазы кожухов. Электровентилятор, принудительно подающий воздух в салон, крепится двумя винтами сверху отопителя. Конструкция печки сделана так, что электровентилятор можно легко снять со стороны отсека двигателя.

К кожухам вентилятора крепится электродвигатель типа 45.3730, на валу которого установлено рабочее колесо электровентилятора с тремя скоростями вращения благодаря двум спиралям резистора. Чтобы получить необходимую частоту вращения рабочего колеса, предусмотрен дополнительный резистор, прикрепленный в отверстие кожуха печки с левой стороны винтом.

Радиатор подогрева подаваемого воздуха установлен в кожухах отопителя. Он крепится к правому кожуху тремя винтами и уплотняется пенополиуретановой прокладкой. Состоит он из:

• двух рядов трубок,
• охлаждающих пластин,
• двух пластмассовых бачков.

Краник отопителя, состоящий из корпуса с двумя парами патрубков, подсоединен к системе охлаждения резиновыми шлангами. Циркуляцию жидкости через радиатор осуществляет насос системы охлаждения. На подводящей магистрали в корпусе крана на оси установлен пластинчатый клапан крана, имеющий отверстие пропускающее охлаждающую жидкость. Рычаг клапана соединяется тягой с рычагом рукоятки, которой можно управлять подогревом воздуха. При повороте этого рычага отверстие в клапане откроет магистраль, чтобы жидкость стала поступать в радиатор. Тут подробнее о замене крана отопителя.

Управление печкой осуществляется с помощью трех рукояток, рычаги которых установлены на осях пластмассового кронштейна, прикрепленного к панели приборов четырьмя винтами. Рукоятка управления подогревом воздействует на рычаг крана через тягу и на рычаг привода заслонки. При полном ее перемещении вправо и кран, и заслонка полностью открываются, воздух электровентилятором подаются через радиатор, где проходит прогон нагретой охлаждающей жидкости.

При среднем положении рукоятки кран и заслонка находятся в промежуточных положениях, часть воздуха в этом случае проходит через радиатор, а часть минует его. Этим надежно обеспечивается нужная степень подогрева воздуха в данный момент. Если рукоятку поместить в крайнее левое положение, кран и заслонка управления полностью закрыты, подающийся в салон воздух при этом не подогревается.

Верхняя левая рукоятка, регулирующая подачу воздуха к ногам водителя и пассажиров, соединена с рычагом заслонки тягой. При ее перемещении влево заслонка обогрева ног открывается, а воздух из кожухов направляется в окна. С левой и правой сторон воздух подается в ноги водителя и пассажира, находящегося на переднем сиденье. В ноги пассажиров на задних сиденьях воздух подается по воздухопроводу внутренней вентиляции.

Ваз 2109 — как разобрать вентилятор отопителя салона

После того, как вы произвели снятие. можно приступать к разборке вентилятора отопителя салона на автомобиле ваз 2109. Разборку выполняют для проведения различных ремонтных работ связанных с заменой вышедших из строя элементов или для планового технического осмотра, смазки. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• На правом кожухе вентилятора, в месте стыковки с кузовом, по периметру проклеен паралон для уплотнения стыка, его необходимо отклеить, а при последующей сборке в обязательном порядке заменить на новый.
• Снимите резиновую подушку с одной стороны кожуха вентилятора.

Поддев плоской отверткой, отожмите пластиковый фиксатор и разъедините половины кожуха с электродвигателем.

Далее нам необходимо снять пластиковую крышку с электродвигателя. Так же отверткой отжимаем два фиксатора, удерживающих ее и снимаем.

• Сняв крышку, вынимаем электродвигатель и приступаем к его разборке. В первую очередь необходимо проверить состояние крыльчатки. Если она не имеет механических повреждений, то снимать ее не рекомендуется с вала двигателя, так как ее демонтаж приведет к разбалансировке.
• Отверните два ванта крепления щеткодержателя.

Отвернув винты, вынимаем из прорезей две закладные гайки, после чего снимаем щеткодержатель.

• Извлеките щетки, проверьте их состояние, если они имеют повреждения или сильно износились, замените их на новые. То же касается и прижимных пружин, которые необходимо заменить в случае сильного вытяжения или других деформациях. После замены износившихся элементов, соберите щеткодержатель.
• Проверьте состояние коллектора якоря. Как правило в процессе эксплуатации на его поверхности появляется след нагара, данный след устраните с помощью полировочной пасты или мелкозернистой наждачной бумаги. При наличие царапин, их так же устраняют с помощью наждачной бумаги, а в случае невозможности устранения дефектов, якорь меняют или отдельно, а лучше полностью электродвигатель с крыльчаткой.

На этом ремонтные работы по разборке вентилятора отопителя на автомобиле ваз 2109 завершены. Сборку выполните в обратной последовательности.

Быстрая замена вентилятора отопителя Lada 2114: руководство к действию

• Когда вентилятор отопителя подлежит замене
• Мастерская замена вентилятора печки на автомобилях семейства ВАЗ 2114: создаем условия для проведения операции
• Демонтаж и замена электродвигателя
• В итоге

Когда вентилятор отопителя подлежит замене

«Приговаривать» к замене данный агрегат на автомобиле ВАЗ 2114 следует не только в случае его полного бездействия, являющегося следствием:

• замыкания обмотки якоря на «массу» или ее обрыва;
• износа коллектора;
• зависания щеток.

Осмотру и вполне вероятно дальнейшей утилизации подлежит и электромотор, якорь которого вращается достаточно медленно на любой скорости по причине:

• окисления/загрязнения коллектора;
• межвиткового замыкания обмотки якоря;
• износа подшипников и посадочных мест под опоры качения.

К сведению. В случае замыкания обмотки якоря электромотора сразу же перегорает предохранитель F7, одновременно отвечающий за прикуриватель, подсветку бардачка и обогрев заднего стекла.

Конструкция отопительной установки, расположенной за приборной панелью, реализована грамотно

Удобство осуществления ремонта кулера разработчики таки приняли во внимание: электродвигатель расположен в подкапотном пространстве и легкодоступен

Соединения электромотора с бортовой системой управления базируются в салоне за приборной панелью. Отключение агрегата происходит по схеме:

• снять правую крышку центральной консоли, открутив три винта;
• отсоединить одноконтактную колодку питания электродвигателя;
• открутить «массу» агрегата, используя головку на 10 и снять клемму со шпильки.

Перед заменой вентилятора печки в моторном отсеке ВАЗ 2114 проводятся операции подготовительного характера и в моторном отсеке. Опытные владельцы для удобства настоятельно рекомендуют демонтировать два дефлектора возле стеклоочистителей. Крепятся они саморезами в пяти местах. Далее действия подчиняются следующей схеме:

• снять салонный фильтр;
• отвернуть четыре самореза, фиксирующих кожух электродвигателя в моторном отсеке;
• удалить кожух из подкапотного пространства.

Демонтаж и замена электродвигателя

• немного приподнять агрегат;
• вывести переднюю опорную поверхность из зацепления с корпусом отопителя, сдвинув двигатель на себя;
• повернуть мотор на 90 градусов;
• вытянуть конструкцию из отсека.

«Бывалые» рекомендуют принять к сведению иной принцип демонтажа агрегата, одновременно включающий в себя часть мероприятий по разборке изделия:

• повернуть аппарат вокруг оси вращения так, чтобы окно выходного отверстия «смотрело» на исполнителя;
• снять поролоновый уплотнитель;
• разъединить половинки корпуса агрегата, поддев их плоской отверткой в месте стыка;
• вывести левую половинку, сдвинув ее в левый край;
• вывести правую половину, предварительно переместив ее влево.

Полноценная замена только вентилятора печки на ВАЗ 2114 возможна после разборки правой половины кожуха агрегата:

• отстегнуть две пружинные защелки, фиксирующие крышку относительно кожуха;
• снять крышку мотора;
• извлечь электродвигатель в сборе с крыльчаткой.

• при замене аппарата в сборе вести разборку старого изделия не стоит;
• перед разборкой электромотора рекомендуется оценить его эксплуатационные качества, подсоединив аппарат к аккумулятору;
• запрещено снимать крыльчатку с вала, особенно нового электродвигателя, во избежание появления дисбаланса;
• все работы следует выполнять при отключенной АКБ.

Перед установкой нового агрегата необходимо очистить приемный канал отопительной установки. Монтаж нового изделия производится в обратной последовательности. Поместив конструкцию возле посадочного места, следует приклеить новый поролоновый уплотнитель по контуру, контактирующему с отопительной установкой. По завершению работ в моторном отсеке необходимо подключить агрегат к бортовому контроллеру и желательно заменить салонный фильтр.

В итоге

Утилизация старого электромотора отопителя чаще всего происходит по причине износа коллектора (после 100 000 км пробега) или замыкания обмотки якоря, о чем скажет «молчащий» или с трудом вращающийся вал, а также перегорающий предохранитель F7.

Методика замены неисправного вентилятора печки ВАЗ 2114 упрощенно выглядит так:

• отсоединить аппарат от бортового питания;
• демонтировать дефлекторы и салонный фильтр;
• снять защитный кожух;
• изъять электродвигатель в сборе с корпусом или по частям;
• извлечь мотор в сборе с крыльчаткой из кожуха;
• установить новый агрегат и произвести сборку в обратной последовательности.

Конструкция отопителя ВАЗ-21099

А далее все просто: создаваемый поток проходит через соты радиатора, где происходит теплообмен, в результате тепло отдается воздуху, который затем дует в требуемые зоны по воздуховодам.

Конструкция печки ВАЗ-21099 включает в себя несколько основных составных элементов:

• корпус печки из пластика;
• радиатор системы обогрева (подключенный к системе охлаждения);
• вентилятор с электроприводом;
• воздуховоды;
• механизм управления отопителем.

На этом авто применялись отопители двух модификаций (старого и нового образца), которые несколько отличались по устройству, но составные части у них полностью идентичны.

Корпус, радиатор, заслонки

Благодаря корпусу обеспечивается требуемое перенаправление обогрева, поскольку создаваемое моторчиком вентилятора движение сразу же подается в него, а не рассеивается. Сам корпус печки ВАЗ 2109 состоит из двух половин, соединяемых между собой специальными скобами. Для уменьшения потерь потока между его половинами укладывается уплотнитель. Внутри обеих половин сделаны перегородки, которые и обеспечивают правильное направление.

Также внутри этого корпуса сделана ниша, в которую устанавливается радиатор. Изначально радиатор изготавливался из латуни, сейчас же он практически всегда делается из алюминия. Устройство радиатора печки 2109 идентично основному (состоит из двух бачков, трубок, по которым циркулирует охлаждающая жидкость, и пластин, формирующих соты), но значительно меньше в размерах.

Видео: Плохо ГРЕЕТ Печка в ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115

Обдув воздуха осуществляется за счет заслонок печки, также устанавливаемых внутри корпуса. Эти элементы – подвижные, и благодаря им удается перекрывать одни и открывать другие воздуховоды. Всего их три – основная (управление отопителем), воздуховода, осуществляющего перенаправление между зоной ног и подачей в салон, и заслонка подачи потока на лобовое стекло.

Дополнительные заслонки установлены на боковых и центральных дефлекторах. Получается, что по умолчанию воздух из корпуса постоянно дует на дефлекторы и сделано это для того, чтобы поток всегда имел выход. Благодаря имеющимся заслонкам можно обеспечить одновременную подачу горячего воздуха сразу в несколько зон (салон и лобовое стекло или же лобовое стекло и зона ног).

Основная же заслонка печки обеспечивает подачу воздушного потока на радиатор или же в обход него. Делается это все потому, что отопитель также играет роль системы принудительной вентиляции салона. Это позволяет в летнее время обеспечить подачу прохладного воздуха. И для этого необходимо лишь перенаправить движение в обход теплообменника, а на сам радиатор прекратит подачу разогретой ОЖ. Для отключения теплообменника от системы охлаждения применяется краник печки, который находится на подающем патрубке перед радиатором.

Вентилятор

Воздушный поток создается вентилятором типа «беличье колесо», приводимое в действие от электродвигателя. Эти два элемента заключены в свой отдельный корпус, устанавливаемый сверху на корпус отопителя. Причем конструктивно сделано так, чтобы обеспечить максимально простой доступ к электродвигателю, поскольку он считается одним из самых слабых составляющих системы.

Конструктивно предусмотрено три режима работы вентилятора. Это позволяет подобрать оптимальные условия подачи воздуха (холодного или горячего).

Механизм управления

Видео:Полезные советы для авто. Почему не работает печка ВАЗ.

Для управления печкой и перенаправления движения воздуха и открытия-закрытия крана подачи охлаждающей жидкости применяется механизм управления, выведенный на центральную консоль. Представляет собой механизм три ползунка и переключатель режима работы вентилятора.

Нижний ползунок является основным, поскольку им осуществляется изменение режима системы (обогрев или вентиляция). Им управляется сразу два элемента – основная заслонка и кран. При переводе этого ползуна в режим «вентиляция» одновременно закрывается кран и заслонка, что обеспечивает движение воздуха в обход теплообменника. И все с точностью до наоборот — при переводе его в режим «обогрев».

Двумя остальными ползунами управляются две другие заслонки – подачи на лобовое стекло и в зону ног. К примеру, при своде их к центру (левый ползунок до упора вправо, а правый – влево), воздуховод зоны ног будет закрыт, а ведущий на лобовое стекло – открыт. При разведении же этих ползунков по краям, горячий воздух дует в ноги (причем также перекроется подача его на центральные дефлекторы).

Соединение ползунком с заслонками и краном осуществляется тросиками. Причем к основному ползунку подходит сразу два тросика, поскольку он одновременно открывает-закрывает заслонку и кран.

Основные неисправности

Иногда, бывают случаи, что моторчик отопителя выходит из строя. Для того, чтоб определить, что сломан именно он, достаточно знать ряд характерных симптом поломки мотора.

Первый признак неисправности — мотор, активирующий вентилятор, перестает работать при переключении с одного режима на другой. Обычно, причина такой поломки, кроется в дополнительном резисторе. Так, как данная деталь, ремонту не подлежит, ее просто нужно заменить на новую.

Второй признак — при включении электродвигателя, перегорает соответствующий предохранитель. В таком случае, нужно проверить обмотку якоря, расположенного на массе. Часто бывает такое, что его просто замыкает.

Третий симптом — вентилятор вращается медленно, не зависимо от режима, в котором работает моторчик печки. Это, как показывает практика, является следствием загрязнения, или того хуже — окисления коллектора. Что устранить данную неисправность, коллектор необходимо тщательно прочистить. Если данная процедура не дала результатов, и вентилятор все равно вращается медленно, то попробуйте заменить подшипники. Вероятно, они достигли критической стадии износа, и двигаются с очень большим трудом. Реже, причиной может стать межвитковое замыкание, внутри обмотки якоря. Если же, моторчик печки ВАЗ 2108, вовсе не включается, и не вращает вентилятор, то причина уже не в устройстве мотора, а в обрыве самой цепи. Для того, чтоб в этом убедится, воспользуйтесь вольтметром, и проведите диагностику.

Отопители старого и нового образца

Напоследок отметим, что на ВАЗ-21099 разных годов выпуска применялись отопители с определенными конструктивными особенностями, которые касались угла положения радиатора и места расположения основной заслонки.

В печках, так называемого старого образца (на авто до 1998 года), радиатор устанавливался почти вертикально, а основная заслонка располагалась под теплообменником. Между задней стенкой корпуса и радиатором имелась перегородка, которая формировала канал, обеспечивающий подачу воздуха вниз корпуса.

При открытой заслонке воздушный поток двигался через радиатор, где он нагревался и подавался к воздуховодам. В режиме вентиляции основная заслонка закрывала теплообменник, формируя собой вместе с передней стенкой корпуса еще один канал, по которому поток поступал сразу на воздуховоды.

В печках нового образца (на авто с 1998 года производства) угол положения радиатора был значительно меньше, чем на старых отопителях, что, как считается, обеспечивает большую площадь контакта потока воздуха для теплообмена.

Также изменилось положение основной заслонки и ее форма (она стала дугообразной). Она стала располагаться над радиатором. В закрытом положении (режим вентиляции) заслонка обеспечивает движение воздуха по кратчайшему пути к воздуховодам.
В режиме обогрева она перекрывала канал подачи холодного воздуха на воздуховоды и направляла поток вниз корпуса, откуда он поступал на теплообменник.

Устройство печки автомобиля ВАЗ-2109

Как уже говорилось выше, конструкция система обогрева «девятки» достаточно простая. Давайте рассмотрим ее немного детальнее. В частности, сама печка состоит из 2-х кожухов. Изготовлены они из пластмассы и соединены между собой специальными скобами. В качестве уплотнителя конструкторы решили использовать жгут – он закладывается в соответствующие пазы кожухов. В верхней части отопителя находится вентилятор, отвечающий за принудительную подачу нагретого воздуха в салон автомобиля. Крепится он с помощью 2 винтов. Следует отметить, что вентилятор в случае необходимости можно снять или поставить на место, подобравшись к нему со стороны моторного отсека. Данное решение является достаточно удобным.

Основные неисправности

Иногда, бывают случаи, что моторчик отопителя выходит из строя. Для того, чтоб определить, что сломан именно он, достаточно знать ряд характерных симптом поломки мотора.

Первый признак неисправности — мотор, активирующий вентилятор, перестает работать при переключении с одного режима на другой. Обычно, причина такой поломки, кроется в дополнительном резисторе. Так, как данная деталь, ремонту не подлежит, ее просто нужно заменить на новую.

Второй признак — при включении электродвигателя, перегорает соответствующий предохранитель. В таком случае, нужно проверить обмотку якоря, расположенного на массе. Часто бывает такое, что его просто замыкает.

Третий симптом — вентилятор вращается медленно, не зависимо от режима, в котором работает моторчик печки. Это, как показывает практика, является следствием загрязнения, или того хуже — окисления коллектора. Что устранить данную неисправность, коллектор необходимо тщательно прочистить. Если данная процедура не дала результатов, и вентилятор все равно вращается медленно, то попробуйте заменить подшипники. Вероятно, они достигли критической стадии износа, и двигаются с очень большим трудом. Реже, причиной может стать межвитковое замыкание, внутри обмотки якоря. Если же, моторчик печки ВАЗ 2108, вовсе не включается, и не вращает вентилятор, то причина уже не в устройстве мотора, а в обрыве самой цепи. Для того, чтоб в этом убедится, воспользуйтесь вольтметром, и проведите диагностику.
