Ремонт системы охлаждения на ладе калине

Почему не включается вентилятор охлаждения на Калине? Несколько причин на выбор »

Искать ответа на вопрос, почему не включается вентилятор охлаждения на Калине, наверное, приходится многим владельцам данной модели. Если он перестает работать, выход один: остановиться и ждать, пока движок остынет. В противном случае – закипит, заклинит поршни – и здравствуй, капитальный ремонт. В пределах города это еще не так серьезно: если торопишься, можешь оставить машину и добраться, куда нужно, на общественном транспорте с тем, чтобы разобраться с системой охлаждения позже. А вот между городами неработающий вентилятор – великая головная боль. Если не найти причину и не устранить ее, ехать 40 километров без буксира можно часов 8: проехал 2-3 км – стал и ждешь, пока остынет. Веселая выйдет поездочка! Особенно если за спиной уставшие дети, которые планировали быстренько доехать и начать отдыхать.

Почему не включается вентилятор охлаждения на Калине?

Тому есть несколько причин. Какие-то можно устранить на месте, какие-то потребуют дополнительных запчастей. Но даже если вы не сможете запустить вентилятор сразу, вы хотя бы сможете оценить перспективы и начать махать тросом проезжающим на пару часов раньше, пока еще есть на что-то силы.

Отбрасываем самый мрачный вариант

Прежде, чем проверять остальные составляющие системы охлаждения, нужно убедиться, что с вами не случилось самого плохого, и . Надо сказать, в «Калине» это крайне ненадежный агрегат и почему-то выходит из строя часто и густо. Известны случаи, когда он переставал работать, даже если его меняли позавчера. Поэтому многие опытные владельцы данного авто, отправляясь в дальнюю поездку, берут с собой запасной. Так, на всякий случай!

Удостовериться, что термостат в норме (или нет), можно, потрогав нижний радиаторный патрубок. Если он остался холодным, значит, термостат уже неживой, и нужно доставать резервный или проситься на буксир. В отсутствии и попутчиков, и запасов ползти придется медленно и печально до ближайшего СТО.

Прозваниваем цепь

Исключив из списка вероятностей термостат, проверяем электрическую схему. Для начала – предохранители

(как их правильно проверить, ).

Первым идет тот, что отвечает непосредственно за электровентилятор. Он расположен на консоли сбоку, там, где находятся ноги переднего пассажира. Добраться до него несложно: откручивается саморез, фиксирующий крышку дефлекторами для обдувания теплым воздухом – и перед вами искомая запчасть.

Если этот предохранитель цел

, придется лезть дальше, в дополнительный блок. Ключом-десяткой отворачивается болт крепления и вытаскивается весь узел. На этом этапе нужно проявлять терпение и аккуратность: извлечению знатно мешает целый пук идущих к блоку проводов. Выдернете какой-нибудь – застрянете на трассе надолго. А вот предохранитель в блоке искать недолго: он там один, именно тот, который нужен.

Если и эта деталь в норме, сразу же проверяем реле – они находятся в этом же блоке и передают напряжение на вентиляторный двигатель. Их там 2: расположенное над крепежной планкой с левого края отвечает за работу вентилятора на малых скоростях, крайнее справа включает его высокую скорость. В рабочем состоянии должны быть оба.

Если и здесь не найдены сбои, придется лезть под капот.

Чем порадует сам вентилятор?

Проверять нужно и его, и температурный датчик. Сначала займемся электровентилятором. Чтобы убедиться в работоспособности двигателя, его клеммы напрямую кидаются на аккумуляторную батарею. Завелся – значит, с вентилятором все хорошо. Переходим к датчику. В зависимости, какой движок стоит на вашем железном коне, действия будут разными:

• При карбюраторе: снимаем штекерный разъем температурного датчика (расположен он, кстати, на правом радиаторном бачке) и замыкаем перемычкой его клеммы. Вентилятор закрутился – датчик рабочий, просто клеммы соскочили. Остался мертв – пора менять датчик;
• При инжекторе ищем датчик рядом с термостатом и скидываем с него разъем. Если вентилятор начал вертеться, значит, включился аварийный режим, а ваш датчик успел ранее перегореть.

Описание

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться.

На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога. Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

Схема подключения датчика в системе охлаждения

Причины и признаки неисправностей вентилятора

Чтобы понять, что электровентилятор неисправен, не нужна сложная диагностика – это под силу любому автолюбителю. Следует запустить двигатель и дать ему поработать на холостом ходу до тех пор, пока температура охлаждающей жидкости не подберётся к критической. Отслеживать процесс можно по датчику температуры на панели приборов. Когда стрелка будет находиться близко к красной зоне, датчик должен дать сигнал на контроллер, который запустит вентилятор. Узнать это можно по характерному шуму из моторного отсека. Если же указатель показывает критическую температуру, а вентилятор не включается в работу, значит, есть неисправность, которую нужно незамедлительно устранять. Вентилятор может не работать по ряду причин:

https://youtube.com/watch?v=8zrLJ-plrlk

1. Неисправен электродвигатель. В этом случае он не будет вращать крыльчатку. Обычно на автомобилях ВАЗ электродвигатель выходит из строя редко. Чтобы проверить его работоспособность, понадобится подключить его к аккумулятору напрямую. Для этого нужно взять два провода и их концы подсоединить к клеммам АКБ и колодке проводов электровентилятора. Если в этом случае крыльчатка не вращается, значит, есть неисправность электродвигателя. Ремонту эта деталь подлежит редко. Потребуется снять узел в сборе и заменить электродвигатель. Работа несложная и может быть проведена даже в уличных условиях своими руками с минимальным набором инструментов.
2. Неисправен датчик температуры. При выходе из строя датчика он не может отследить повышение температуры охлаждающей жидкости, соответственно, показания на контроллер поступают некорректные, и вентилятор не включается в работу, когда это нужно. Для диагностики этой проблемы потребуется отсоединить фишку проводов от датчика и замкнуть два вывода между собой. Если вентилятор сработает, и крыльчатка начнет вращаться, неисправен датчик, и требуется его замена. Процедура осложняется необходимостью сливать охлаждающую жидкость, но она не настолько сложна, чтобы обращаться с этой проблемой в сервис.
3. Нет напряжения. Самая частая неисправность, связанная с электровентилятором, – это обрыв электроцепи на одном из участков и отсутствие напряжения. Для диагностики необходимо «прозвонить» электропроводку и проверить предохранители, для работы понадобится тестер (мультиметр). Если нет навыков обращения с мультиметром, желательно обратиться к автоэлектрику.

https://youtube.com/watch?v=2ELrIf5zFp0

1. Контакты реле «залипают». Иногда могут возникать ситуации, когда контакты реле включения вентилятора находятся постоянно в положении «включено», из-за чего вентилятор будет запускаться сразу после запуска двигателя. Реле следует заменить и провести проверку на работоспособность.
2. Неисправен датчик температуры. Датчик передает на электронный блок управления двигателем завышенные показания температуры, из-за этого контроллер подаёт сигнал на включение принудительного охлаждения. Потребуется замена.
3. Неисправность термостата. Вентилятор охлаждения на Калине не оборудован вспомогательным датчиком слежения за температурой. Это значит, что в расчет берутся только средние показатели. Если клапан термостата заклинил в закрытом положении, охлаждающая жидкость циркулирует только по малому контуру и не может переходить в большой. Антифриз быстро нагревается, и электровентилятор начинает включаться очень часто. При этом жидкость не проходит в большой круг, то есть в радиаторе нет горячего антифриза, вентилятор охлаждает холодный радиатор, а жидкость продолжает нагреваться, что приводит к перегреву двигателя. Термостат может заклинить и в среднем положении, когда клапан открывается не полностью. Это тоже приводит к неэффективному охлаждению – вентилятор будет работать постоянно из-за того, что антифриз не может достаточно охлаждаться. В этих случаях потребуется заменить неисправный термостат, сделать это несложно своими руками. Если же нужно сэкономить время, можно доверить эту процедуру сервису. Замена узлов системы охлаждения не относится к сложным работам и вполне может осуществляться самостоятельно. Исключение составляет замена водяного насоса, так как он имеет единый привод с механизмом газораспределения.

Постоянная работа электровентилятора – это не так страшно, как если бы он вовсе не работал, если только проблема не связана с неисправным термостатом, так как она чревата перегревом и выходом из строя силовой установки.

Неисправности системы охлаждения

Прежде всего, это связано с подтеканием антифриза. Такая неисправность хорошо видна под капотом автомобиля. В большинстве случаев утечка жидкости из системы возникает из-за:

• отсутствия герметичности на патрубках.
• устарели хомуты;
• забит радиатор отопления;
• пробит радиатор охлаждения.

Радиатор отопления придется менять, а большой радиатор можно попытаться отремонтировать. Нужно просто запаять пробоины. Но необходимо помнить, что паяется в основном медный радиатор. Алюминиевый радиатор, установленный на «Калине» ремонтируется редко. Его лучше сразу заменить новым.

В случае постоянного перегрева двигателя автомобиля на первом месте стоят неисправности системы охлаждения:

1. Термостат. Чтобы его проверить, необходимо прогреть двигатель. Рукой дотронуться до патрубков, подходящих к радиатору. Когда верхний патрубок полностью холодный, при этом нижний слегка теплый, можно говорить о заклинивании термостата. Жидкость в данном случае движется малым кругом. Исправить проблему можно только одним путем – необходимо поставить новый термостат.
2. Соты радиатора полностью закрыты. Часто встречающаяся причина, из-за которой происходит ненормальная работа системы охлаждения. В большинстве случаев это происходит в начале лета, когда начинает лететь тополиный пух. Чтобы привести все в норму, необходимо почистить внешнюю сторону радиатора. Иногда такая работа вызывает определенные трудности, но это единственный способ заставить систему работать нормально. Приходится выполнять ручную работу.
3. Сломался вентилятор. Когда температура нагрева превышает 95 градусов, а вентилятор молчит, необходимо провести проверку нескольких деталей:

• реле вентилятора охлаждения;
• электропроводки;
• датчика.

После обнаружения неполадок устанавливается новое реле и датчик, проводится замена проводов.

Почему включается вентилятор охлаждения на холодном двигателе

Работа силового агрегата автомобиля невозможна без системы охлаждения. Если с ней появляются проблемы, мотор может перегреваться, что приведёт к его поломке и дорогостоящему ремонту. Одним из основных элементов в этой системе является вентилятор охлаждения. При возникновении любых признаков, указывающих на неисправности этого устройства, следует отыскать и устранить причину. Поскольку таковых может быть немало, на каждой из них стоит остановиться более детально.

Нехватка жидкости в системе

Поиск проблемы стоит начинать непосредственно с охлаждающей жидкости (ОЖ), а, точнее, с проверки её уровня. Если он будет ниже нормы, то датчик ОЖ будет срабатывать даже на холодном моторе, тем самым включая вентилятор. Объясняется это тем, что небольшое количество жидкости нагревается намного быстрее. Чтобы устранить проблему, необходимо проверить уровень антифриза в расширительном бачке и радиаторе, и при необходимости довести его до нормы.

Замыкание датчика

Если проверка охлаждающей жидкости результатов не дала, внимание следует обратить на сам датчик. Бывают случаи, когда этот элемент «залипает», что приводит к постоянному вращению электровентилятора

Для диагностики потребуется мультиметр, которым измеряют сопротивление на выводах датчика на запущенном моторе. Если датчик рабочий, то прибор должен показать бесконечное сопротивление. Когда мультиметр отображает какое-то сопротивление, значит, контакты у датчика замкнуты и его нужно заменить на исправный.

Видео: проверка датчика включения вентилятора

Замыкание на массу

Самопроизвольное включение вентилятора может быть вызвано неполадками в самом вентиляторе. Проблема заключается в замыкании его контактов на массу. В результате устройство работает напрямую от АКБ, минуя цепь с датчиком. Для устранения неисправности нужно проверить надёжность соединений вентилятора, при необходимости заизолировать провода, подтянуть крепление. Постоянно работающий вентилятор может привести к таким последствиям:

• короткий срок службы вентилятора;
• разряд АКБ (при включённом зажигании и заглушённом моторе);
• самовозгорание проводки в случае её перегрева.

Датчик термостата

Некоторые современные машины оснащаются термостатом с датчиком. Такое конструктивное решение позволяет управлять охлаждающей системой с большей эффективностью. Однако при возникновении неполадок с датчиком, вентилятор будет работать постоянно. Подобное поведение объясняется тем, что сигнал с термостата на блок управления не поступает. В результате блок переходит в аварийный режим. Проверка датчика термостата аналогична процедуре с датчиком ОЖ.

Дополнительный датчик

В оснащении некоторых автомобилей также присутствует датчик температуры воздуха. Основное его назначение — регулировка температурных показателей встречных воздушных потоков. Когда окружающая температура слишком высокая, датчик подаёт сигнал на включение вентилятора. Таким образом, мотор охлаждается лучше. Если на вашем авто установлен такой элемент, то в жаркий период вентилятор будет работать практически постоянно, помогая в охлаждении двигателя. В этом случае отключать датчик не рекомендуется, поскольку повышается вероятность перегрева силового агрегата.

Окисление либо обрыв контактов

Если автомобиль оснащён вентилятором, который управляется посредством электронного блока, возможны неполадки с самими контактами. Со временем они могут окисляться, например, при попадании влаги, что сопровождается постоянным вращением вентилятора.

Система кондиционирования

Есть машины, в конструкции которых кондиционер и система охлаждения силового агрегата связаны между собой. Поэтому в результате засора радиатора системы кондиционирования активируется вентилятор основного радиатора. В этом случае радиатор кондиционера нуждается в промывке, а лучше такой процедуре подвергнуть устройства обеих систем.

Советы для автомобилистов

Включением в работу, электродвигателя вентилятора системы охлаждения, на легковом автомобиле Лада Калина (ВАЗ-2118), командует электронный блок управления (ЭБУ). Момент включения, зависит от времени подачи сигнала на ЭБУ датчиком температуры, а напряжение с источника тока на клеммы электродвигателя вентилятора подаётся через реле. На части автомобилей Лада Калина, вентилятор может включаться в двух режимах, с малой и большой скоростью вращения. Снижение частоты вращения якоря электродвигателя вентилятора, достигается путём подачи напряжения на его клеммы через дополнительное сопротивление.

Вентилятор, должен включаться при достижении температуры антифриза в 103 градуса в верхнем патрубке системы охлаждения двигателя, но бывают случаи, когда он продолжает работать, не отключаясь независимо от того, какая температура у антифриза в настоящий момент. Происходит это из-за залипания контактов реле включения вентилятора. В большинстве случаев залипшие контакты без посторонней помощи самостоятельно разомкнуться не могут, что не позволяет отключить питание на клеммы электродвигателя вентилятора.

Одной из причин залипания контактов, становится перегрев реле его включения, так как оно расположено в районе дефлектора, через который подаётся горячий воздух к ногам переднего пассажира в случае, когда водитель ставит такое распределение воздушных потоков от радиатора отопителя. Вторая причина, заключается в том, что штатное реле, установленное при сборке автомобиля Лада Калина, рассчитано на силу тока в 30 ампер. Но, как известно, прохождение тока через контакты реле вызывает их нагрев, а так как работающий электродвигатель вентилятора потребляет ток близкий к тридцати амперам, то контакты будут нагреваться очень сильно. Вот это и может привести их к залипанию.

Устранить такую неисправность можно путём установки реле включения вентилятора рассчитанного на силу тока в 40 или 50 ампер, которое будет нагреваться меньше и тогда залипания контактов происходить не будет. Единственной проблемой станет поиск места, где его можно будет приобрести. Правда, можно взять реле стартера от «десятки», рассчитанное на 50 ампер, но у него, при помощи напильника придётся уменьшать ширину ножек до 6 миллиметров, чтобы они стали точно такими же, как у штатного реле.

Постоянно включен вентилятор радиатора — при включении зажигания включается и отключается спустя примерно 20 сек после отключения зажигания. При этом стрелка указателя температуры на щитке приборов не шевелится вообще. При проверке, самодиагностике, все приборы двигаются, в том числе и указатель температуры.

При замерах вольтметром, на разъеме датчика температуры напряжение есть, сопротивление датчика около 5 Ком, при т 18°С. При диагностике показывает Er 4, видимо ошибка -4. Что это за неисправность?

описание, поломки и их устранение

Описание

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться. На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога. Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

Основные причины сбоев в работе датчика

Итак, по каким причинам на Калинах и Приорах, да и на всех ВАЗах в принципе, контроллер может не работать:

1. Первая причина — неработоспособность термостата. Такая проблема является одной из самых сложных, при ее появлении вентилятор будет срабатывать неправильно. Чтобы убедиться в том, что термостат рабочий, нужно будет потрогать нижний шланг — если он холодный, то устройство действительно вышло из строя. Вообще, для Калины поломка термостата — явление достаточно распространенное.
2. В том случае, если термостат рабочий, то необходимо произвести диагностику предохранительных элементов. Также следует проверить и состояние самих цепей, для этого воспользуйтесь мультиметром. Схема предохранителей должна быть указана на обратной стороне крышки блока. В случае с Калиной блок расположен под приборной панелью, вас интересует предохранительный элемент 3, его емкость составляет 50 ампер. Если предохранитель рабочий, то нужно произвести диагностику реле вентилятора, оно маркируется цифрой 1.

Ремонт неисправностей своими руками

О решении таких проблем, как неработоспособность предохранителей или самого датчика, мы рассказывать не будем. Здесь все и так просто — вышедшие из строя элементы извлекаются из мест установки и меняются на новые.

Отдельно нужно выделить замену вентилирующего узла — об этом читайте ниже:

1. Чтобы в процессе ремонта вам не пришлось демонтировать радиатор, делайте все аккуратно, поскольку есть вероятность повреждения других элементов.
2. Откройте капот и отключите аккумулятор. Произведите демонтаж воздушного фильтра.
3. Сделав это, вы можете демонтировать решетку радиаторного устройства.
4. Далее, необходимо будет выкрутить верхние крепления оптики — правого и левого фонарей.

Видео «Как правильно произвести замену термостата на Ладе Калине?»

Если проблема неработающего датчика в автомобиле Лада Калина кроется в выходе из строя термостата, то этот узел также надо будет поменять, подробная инструкция по замене в домашних условиях представлена ниже (автор ролика — Алексей Голубков).

Как работает система охлаждения

Эта система работает совместно с самыми разными деталями, которые измеряют:

• нагрев масла в двигателе;
• температуру окружающей среды.

Кроме того, срабатывание системы во многом зависит от самых разных электрических датчиков, входящих в электрическую схему «Калины». Благодаря совместной работе всех этих деталей, на автомобиле «Калина» происходит автоматическое включение реле вентилятора охлаждения. Автоматика следит за работой всей системы и обеспечивает наилучшее охлаждение мотора.

Температура влияет на движение жидкости. В «Калине» предусмотрено два движения:

• малый круг;
• большой круг.

Когда жидкость движется малым кругом, она минует радиатор. В это время термостат находится в закрытом состоянии. Как только температура силового агрегата начинает увеличиваться, происходит медленное открывание термостата. Для охлаждающей жидкости открывается дорога в радиатор. Здесь происходит его охлаждение за счет мощного потока встречного воздуха. Если такого охлаждения будет недостаточно, датчик включения вентилятора сработает, он включится и начнет принудительное охлаждение.

Установка нового датчика включения вентилятора

После демонтажа старого устройства устанавливают новый ДВВ:

1. Датчик вставляют в посадочное гнездо, предварительно смазав маслом резьбу юбки прибора.
2. Вкручивают измеритель гаечным накидным ключом или головкой на 19, не прикладывая чрезмерных усилий.
3. Колодку кабеля вставляют в стакан нового датчика.
4. Открутив крышку радиатора, в его горловину заливают тосол до тех пор, пока уровень жидкости в расширительном бачке не установится между отметками «Min» и «Max».
5. Крышку радиатора и пробку расширительного бачка возвращают на своё место.
6. Заводят двигатель и ждут, пока стрелка на панели приборов не приблизится к красной зоне. Если в этот момент включится вентилятор, то это значит, что ремонт выполнен правильно.

Специалисты советуют приобретать новый датчик температуры охлаждающей жидкости только брендовой модели. Экономия при покупке дешевого изделия может обернуться непомерными финансовыми затратами на капитальный ремонт двигателя.

При первом же перегреве двигателя Калины, надо остановиться и прекратить поездку, чтобы дать остыть двигателю. Если дело в поломке ДВВ, то нужно доехать домой, делая остановки и следя по пути за стрелкой температуры охлаждающей жидкости. Чтобы этого не делать, снимают кабель электромотора вентилятора и напрямую соединяют вентилятор дополнительными проводами с аккумулятором. Таким образом, можно вернуться в гараж, не допуская кипения охлаждающей жидкости.

Модернизация СОД Калины

Главная проблема системы охлаждения Калины заключается в образовании воздушных пробок. На сегодня есть ряд эффективных способов для устранения этого дефекта. Причина кроется в особенностях конструкции СОД. Работа системы охлаждения основана на взаимосвязанном функционировании множества деталей. От того, какую температуру имеет циркулирующий по системе антифриз, зависит задействование большого и малого контуров. От этого зависит нормальная работа всей силовой установки.

Доработать систему охлаждения можно самостоятельно или в сервисе. Профессионалы редко занимаются всяческими доработками, рекомендуя заменить или ремонтировать тот или иной узел. Такой способ может оказаться дороже, но не всегда эффективнее.

Классические способы доработки

Для того чтобы решить проблему с образованием воздушных пробок, нужно снять крышку расширительного бачка и запустить двигатель. Затем дождаться поднятия температуры охлаждающей жидкости до критической красной зоны, пока в работу не вступит принудительное охлаждение вентилятором. После этого нужно нажать на педаль газа несколько раз и заглушить мотор.

Если способ оказался неэффективным, есть другой метод. Для этого нужно демонтировать защиту двигателя, ослабить хомут и снять одну из трубок штуцера подогрева дроссельного узла. Затем открутить крышку расширительного бачка и, приложив ветошь, начать дуть в него до тех пор, пока со снятого патрубка не начнет литься антифриз. Для того чтобы доработать стандартную систему охлаждения, многие автовладельцы устанавливают более эффективный термостат на 6 отверстий, ставят фильтр охлаждающей жидкости и другой краник отопителя.

Другие варианты модернизации

Если автомобиль оборудован электронной педалью газа, шланг, который ранее шёл на подогрев дроссельного узла, теперь закольцован с системой охлаждения. Чтобы не допустить образования воздушных пробок, используется дополнительный патрубок с меньшим диаметром, который устанавливается вместо вышеуказанного шланга. Шланг для воздуховода ставится возле термостата, для этого используется тройник, вмонтированный в патрубок, подходящий к радиатору. Второй конец патрубка соединяется с пароотводящим шлангом возле расширительного бачка (понадобится ещё один тройник).

Следующий способ доработки заключается в оснащении пароотвода специальным гидравлическим забором. Чтобы это сделать, в пароотводящий шланг монтируется трубка от капельницы, которая погружается в антифриз на дно расширительного бачка. По мере охлаждения антифриз затягивается в патрубок отвода, что обеспечивает предотвращение завоздушивания системы охлаждения. При желании можно совместить оба способа.

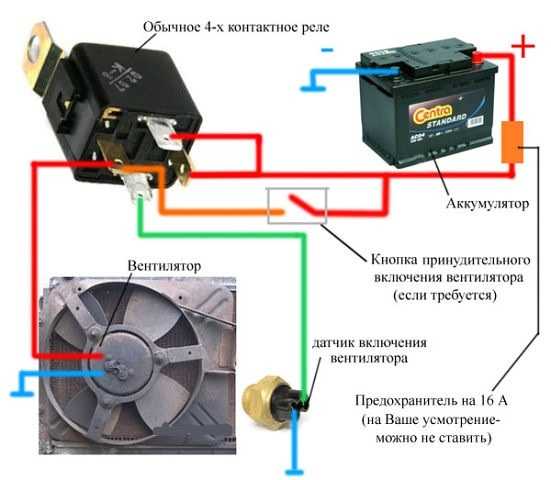

Принудительное включение вентилятора

Одна из недоработок системы охлаждения Лады Калины заключается в позднем включении электровентилятора. Решить эту проблему может при желании любой автовладелец даже с минимальными навыками ремонта и обслуживания автомобилей. На большинстве двигателей внутреннего сгорания рабочая температура должна поддерживаться на уровне 90-95 градусов. На Калине вентилятор принудительного охлаждения включается при температуре 100 или 105 градусов. То есть интенсивное охлаждение начинается в тот момент, когда двигатель уже начал перегреваться, а это негативно сказывается на сроке службы силового агрегата. Чтобы решить эту проблему, можно установить кнопку включения вентилятора в салоне, при нажатии которой охлаждение запускается в любой момент. Для работы понадобятся следующие детали:

• соединительные клеммы;
• реле на 4 контакта с кронштейном для крепления;
• контактные колодки для соединения кнопки и реле;
• провод сечением не менее 0,75 мм.

Подключение принудительного (ручного) режима работы вентилятора выполняется по следующей схеме:

Основные причины

• Неисправность датчика температуры охлаждающей жидкости. На Лада Калина их два. Один даёт данные на панель приборов, второй в ЭБУ автомобиля.

• Перегорание предохранителя в цепи вентилятора.

• Неисправность электродвигателя.

• Нарушение контакта в разъёмах электропроводки.

Алгоритм проверки

• Отсоединяют разъём с датчика температуры, который находится возле термостата. При отключенном датчике и включенном зажигании вентилятор охлаждения должен работать постоянно. Если вентилятор не включился, то это может быть предохранитель вентилятора или сам вентилятор.

• Блок реле и предохранителей вентилятора на Ладе Калина расположен под декоративной накладкой у левой ноги переднего пассажира. Блок состоит из трех реле, два из которых (1 и 3), отвечают за работу вентилятора на высокой и низкой скорости. Рядом расположен предохранитель. Предохранитель проверяют визуально (целость плавкой перемычки) или омметром, который должен показать нулевое сопротивление. Реле можно проверить, подключив прибор к клеммам контактной группы и подавая напряжение с аккумулятора на клеммы включения. Не следует вместо перегоревшего предохранителя устанавливать «жучек» из проволоки. Пожары в автомобилях не редкость. Необходимо найти причину перегорания, возможно замыкание электродвигателя или проводки. Устанавливают аналогичный предохранитель. Если все работает нормально, то все устанавливают на место, если предохранитель снова перегорает, то причина в замыкании. Номинал предохранителя – 50 А.

• Исправность самого вентилятора проверяют, подавая на его разъём напряжение с аккумулятора напрямую. Если он вращается и все остальные элементы исправны, то причина только в электропроводке. К счастью, это встречается довольно редко. Когда двигатель не работает даже при непосредственном подключении к аккумулятору, то выход только один – замена вентилятора. Ремонт двигателя не имеет смысла, поскольку стоимость нового не так уж и велика, а надежность отремонтированного вряд ли буде высокой.

Проверка датчика

Для полной проверки датчик придется снять, что связано со сливом небольшого количества охлаждающей жидкости.

Проверить датчик можно тестером в режиме сопротивления. Щупы прибора подсоединяют к клеммам разъёма и погружают кончик датчика в горячую воду. Таблица показаний.

Температура (°C)	Сопротивление (Ом)
100	177
90	241
80	332
70	467
60	667
50	973
45	1188
40	1459
35	1802

При проверке нужно проверять состояние контактов разъемов. При плохом контакте они будут перегреваться и контакт еще более ослабнет, вплоть до полного пропадания. Разъемы должны быть сухими, чистыми и без следов перегрева.

«Калина 2» — расшифровка назначения предохранителей

Предохранители монтажного блока на «Калине 2»

Обозначение на схеме	Сила тока, А	Оберегаемые элементы электросети
F-1	15	Катушка зажигания, форсунки, блок управления двигателем (ЭБУ, «мозги»), вентилятор охлаждающий двигатель
F-2	25	Электрооборудование кузова, электрические стеклоподъемники, наружные зеркала
F-3	15	Автоматическая коробка передач
F-4	15	Подушки безопасности
F-5	7,5	Панель приборов, электрический усилитель руля, датчик скорости, лампа стоп-сигнала, дворники лобового стекла, подогрев заднего и лобового стекол, обогрев сидений
F-6	7,5	Сигнализатор заднего хода
F-7	7,5	Клапан продувки адсорбера, датчик массового расхода воздуха (ДМРВ), датчик концентрации кислорода, фазовый датчик
F-8	25	Обогрев заднего стекла и наружных зеркал
F-9	5	Правые габариты
F-10	5	Левые габариты, подсвечивание заднего гос.номера
F-11	5	Задние противотуманные фары
F-12	10	Правый ближний свет
F-13	10	Левый ближний свет
F-14	10	Правый дальний свет
F-15	10	Левый дальний свет
F-16	10	Передняя противотуманная фара правая
F-17	10	Передняя противотуманная фара левая
F-18	20	Прикуриватель, подогревание сидений
F-19	7,5	Система АБС
F-20	15	Звуковой сигнал (гудок)
F-21	10	Топливный насос
F-22	15	Дворники и омыватель заднего и лобового стекол
F-23	5	Разъем для диагностики
F-24	7,5	Кондиционер, климат-контроль
F-25	7,5	Стоп-сигналы
F-26	25	АБС
F-27, F-28, F-29, F-30	—	Резерв
F-31	30	Электрооборудование кузова, мотор очистителя лобового стекла
F-32	30	Отопитель салона (печка), климат-контроль

Как поменять радиатор

Операция очень трудоемкая, за что на автосервисе с вас возьмут круглую сумму. Но есть другой, немного варварский, зато быстрый и широко практикуемый способ. Схема выполнения работ такая:

1. Слить антифриз, отключить и убрать аккумулятор, после чего отсоединить шланги от патрубков печки.
2. Открутить гайку, расположенную около штуцеров в подкапотном пространстве. Она держит стальную пластину, что будет мешать демонтажу отопителя.
3. Снять педаль газа и вытащить стальную ось педали тормоза. Открутить декоративную, а за ней пластиковую панель, прикрывающую радиатор печки.
4. Для его извлечения вырезать в пластиковой рамке проем, позволяющий вытащить радиатор в сторону водителя.
5. Установить новый элемент и произвести сборку в обратной последовательности. Вырезанный проем можно заделать пластиком и декорировать любым подходящим способом.

Выполняя операцию, стоит перенести в другое место контроллер, находящийся прямо под печкой. Капающий из нее антифриз может вывести чувствительную электронику из строя. Также при снятом радиаторе легко поменять неисправный кран отопителя или моторедуктор, потому что к ним откроется доступ. Редуктор представляет собой единый блок с датчиком положения заслонки и меняется тоже целиком.

Датчик температуры: назначение и место установки

К функциям автомобильных сигнализаций относятся, среди прочих:

• Контроль температуры внутри салона или моторного отсека с отображением показаний на индикаторе брелка. При наличии дистанционного пуска водитель может по своему желанию запустить и прогреть двигатель.
• Автоматический запуск двигателя для прогрева его в зимнее время. Когда температура опустится ниже установленной величины, включается стартер, и мотор прогревается в течение запрограммированного времени. Например, при установленном пороге включения −10°C и забортной температуре −30, за ночь двигатель пускается всего 2 раза. Этого вполне достаточно, чтобы утренний запуск прошел без трудностей.

Для выполнения этих функций и требуется дополнительный температурный датчик.

В некоторых сигнализациях, к примеру, SCHER-KHAN, автозапуск осуществляется не по температуре двигателя, а по времени. Поэтому и датчика на двигателе здесь не предусмотрено. Зато имеется возможность установить дополнительный температурный датчик в салон (в комплект сигнализации не входит).

Другие бренды имеют в своем составе дополнительные датчики для установки на двигатель (STARLINE, ALLIGATOR, TOMAHAWK). Поэтому такие сигнализации обладают возможностью автозапуска, как по времени, так и по температуре.

Наиболее целесообразным является вариант с датчиком, установленным на двигателе. В этом случае измеряемый параметр более соответствует цели — автозапуск двигателя по температуре. Установка в салоне нужна для создания комфорта водителю и пассажирам (для предварительного прогрева салона).

Ремонт или замена

Если причина отсутствия вращения крыльчатки в электровентиляторе, можно попытаться его починить. Зачастую ремонт сводится к замене щеток и подшипников электродвигателя. Но если в обмотках статора или ротора произошло замыкание, ремонт нецелесообразен, узел придется заменить. Больше в электровентиляторе ломаться нечему, так как конструкция простая.

Если не работает принудительное охлаждение, эксплуатировать автомобиль нельзя. Перегрев охлаждающей жидкости опасен для всех узлов силового агрегата. Резиновые соединительные шланги и прокладка ГБЦ начинают разрушаться, прогорают клапана. В конечном итоге крайне высокие температуры приведут к расширению поршней и задиру цилиндров, то есть потребуется капитальный ремонт двигателя.
