Что такое суппорт в тормозной системе автомобиля

Суппорт тормозной — назначение, виды, устройство

Тормозные колодки, тормозные диски, тормозные шланги, тормозные суппорты – являются деталями, которые составляют тормозную систему автомобиля, назначение которой – остановить вращающееся колесо максимально эффективно. Тормозной суппорт является на сегодня неотъемлемой частью практически любого легкового автомобиля, вне зависимости от его класса и назначения.

Тормозной суппорт нужен для удержания тормозных колодок и обеспечения их качественного прижимания к вращающемуся тормозному диску.

Тормозной суппорт представляет собой металлический корпус, в котором расположены поршни, колодки, уплотняющие элементы. При нажатии на педаль тормоза возникает давление в тормозной магистрали, которое воздействует на поршни суппортов. Поршни суппортов сдвигаются и толкают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с двух сторон. Возникающее в результате этого трение колодок о диск вызывает эффект торможения автомобиля.

В процессе эксплуатации автомобиля происходит износ движущихся частей суппорта, особенно при попадании грязи и воды. Причинами неисправности тормозного суппорта также может стать неправильная установка тормозных колодок.

Основной показатель износа тормозных суппортов — это нарушение целостности пыльников и скрипы, возникающие при срабатывании суппорта (не путать со скрипом колодок о тормозной диск).

Тормозные суппорты являются массовой продукцией производителей автокомпонентов, которые поставляют данную деталь как на конвейер автопроизводителей, так и в запасные части. Однако в поставщики для конвейера попадают далеко не все производители, а только те, которые имеют высокий уровень качества и авторизованы автопроизводителем как официальный поставщик для конвейера. Ценовой уровень для таких деталей выше, чем для других, от так называемых неоригинальных производителей, но и ходимость таких деталей гарантированно дольше.

Для подбора тормозных суппортов рекомендуется пользоваться электронными каталогами, которые предлагают онлайн или оффлайн магазины

При выборе нужно обращать внимание на геометрические параметры (как минимум – сверить внешний вид по схеме или фотографии).

По поводу покупки запчастей

Бывает так, что на первый взгляд вопрос, как сделать ремонт суппорта самому, перед водителем не стоит: кругом одна красота – колодки вроде в норме, поршень, диски, направляющие и т. д. тоже в полном порядке. Однако тормоза нет-нет да и подклинивают! И когда начинаешь разбираться, оказывается, что просто автослесарь при проведении технического обслуживания машины, в которое входила замена фрикционных накладок, просто не почистил направляющие колодок. Из-за маленьких «солдатиков» и возникла серьезная проблема: грязевые отложения приводят к необходимости создания давления на поршень выше нормы.

С заменой дисков тоже возникает очень интересная ситуация – иногда при торможении чувствуются акцентированные удары, а при разборке суппорта оказывается, что диски покоробились. Что это – плохие запчасти? Нет, все дело в автовладельце, который занимался ремонтом самостоятельно и купил не те запчасти. Дело в том, что есть так называемые вентилируемые диски, у которых воздушные каналы расположены под определенным углом. Поэтому левый диск всегда отличается от правого. И если купить два правых диска или два левых и поставить их на машину, то поломка одной из этих деталей рано или поздно случится. Ее причиной станет элементарный перегрев при резких торможениях – ведь из-за неправильного расположения теплоотводящих каналов предусмотренного конструкторами охлаждения не происходит.

Дисковый тормоз

По конструктивному исполнению дисковых тормозных механизмов их подразделяют на открытые и закрытые, одно- и многодисковые, а в зависимости от конструкции диска различают механизмы со сплошным и вентилируемым, металлическим и биметаллическим дисками.

Самый простой, сплошной диск применяется в тех случаях, когда возможно активное охлаждение дискового тормоза. Вентилируемый диск выполняется в виде крыльчатки-турбины.

По способу крепления скобы различают дисковые тормозные механизмы с фиксированной и плавающей скобой.

Дисковый тормоз с фиксированной скобой обеспечивает большое приводное усилие и повышенную жесткость механизма. В дисковом тормозе вращающейся деталью является тормозной диск 7, изготовленный, как правило, из чугуна и жестко прикрепленный к ступице колеса. К диску с двух сторон прижимаются тормозные колодки 3 с фрикционными накладками 11, установленные в защитном суппорте 4, прикрепленном к неподвижной стойке подвески. Внутри суппорта в специальные пазы установлены цилиндры 7 с поршнями, прижимающие тормозные колодки к диску в момент торможения. Под действием сил трения вращение диска прекращается, колеса автомобиля останавливаются. Снаружи тормозной диск закрыт диском колеса, а изнутри — защитным штампованным кожухом 2.

Дисковые тормоза устанавливают на некоторых моделях грузовых автомобилей на передних колесах. Для управления такими тормозами применяется в основном гидравлический привод. Тормозная жидкость подается в полость тормозного цилиндра по трубкам от главного тормозного цилиндра. Для соединения тормозных цилиндров, расположенных по обе стороны диска, и выравнивания давления тормозной жидкости служит трубка 5. Тормозные колодки перемещаются в осевом направлении на специальных пальцах, служащих направляющими.

Дисковые тормоза, работающие в масле, широко используются в трансмиссиях современных гусеничных машин.

Замена ремкомплекта

Новый узел в сборе стоит дорого, но можно приобрести ремкомплект и заменить все «внутренности». Это обойдется значительно дешевле. Туда входят все необходимые детали, в том числе пыльники и манжеты.

Поршни с кавернами значительной глубины не ремонтируют, даже если они покрыты ржавчиной. Шлифовка детали приводит к критичному изменению размеров. Однако зачистить заржавленные места тонкой наждачной бумагой необходимо. Направляющие пальцы также могут износиться. Они обеспечивают подвижность деталей, поэтому их нужно осмотреть в первую очередь и при необходимости заменить.

1. Автомобиль приподнимают домкратом со стороны того колеса, где будет проводиться обслуживание.
2. Снимают колесо.
3. Разбирают суппорт, выкрутив нижний болт.
4. При подготовке к обслуживанию заднего узла снимают еще и шплинт, удерживающий тросик стояночного тормоза.
5. Поднимают верхнюю скобу.
6. Извлекают колодки.
7. Выкручивают верхний болт.
8. Подвешивают суппорт.
9. Откручивают болты, удерживающие хомут. Снимают его.
10. Извлекают поршень.
11. Вынимают «пальцы» и удаляют смазку.
12. Наносят новый смазочный материал.
13. Вставляют направляющую в скобу и проверяют, насколько свободно направляющая перемещается. Движение должно осуществляться совершенно без усилий при захвате двумя пальцами руки.
14. При необходимости заменяют изношенные элементы на новые.
15. Собирают узел в обратном порядке.
16. Прокачивают систему.

Замена тормозных дисков

Принцип работы тормозных суппортов относительно прост – торможение происходит за счет силы трения. Эта система показала себя более прогрессивной по сравнению с барабанными тормозами и применяется на многих отечественных и зарубежных марках автомобилей. Все элементы узла выполняют важные функции, поэтому за их состоянием необходимо следить и своевременно менять изношенные детали на новые.

Лучшие цены и условия на покупку новых авто

Как снять тормозной суппорт

Снятие тормозного суппорта автомобиля

1. Срываем колесные болты (17, 19, 21 размеры под ключ).
2. Ставим автомобиль на ручник, поднимаем и фиксируем дополнительно специальным деревянным «козликом» либо чем-то другим.
3. Выкручиваем колесные болты или шпильки (что там у вас).
4. Снимаем колесо.
5. Далее отверткой пытаемся отжать суппорт в направлении от себя. Если его заклинило, стараемся продвинуть хотя бы чуть-чуть.
6. За суппортом находятся два болта (обычно на 14). Выкручиваем их.
7. Снимаем суппорт. Подготовьте заранее подставку для него, либо повесьте его на пружину амортизатора. Суппорт ни в коем случае не должен висеть на тормозном шланге.
8. Выньте тормозные колодки из крепления.

Виды тормозных суппортов

Существует 4 основных признака, по которым данные устройства классифицируются:

• местоположение (суппорт тормозной передний и суппорт тормозной задний);
• наличие или отсутствие механизма ручника;
• конструкция устройства (фиксированный механизм либо механизм с плавающей скобой);
• число поршней: 1, 2, 4, 6 или 8 (шести- и восьмипоршневые устройства обычно ставят на дорогие спорткары).

Последние два признака стоит разобрать подробнее, чтобы выявить по ним особенности механизмов.

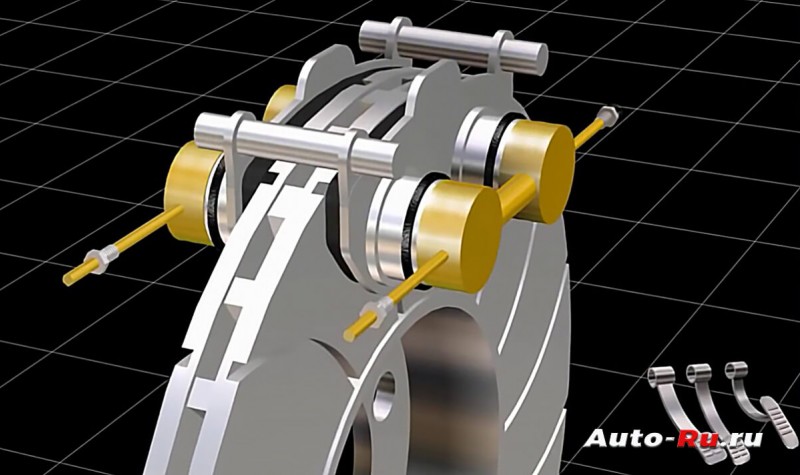

Принцип работы суппорта напрямую связан с его конструктивными особенностями. Так, в фиксированном устройстве поршни размещены с двух сторон тормозного диска, они воздействуют на все колодки одновременно. Фиксированный механизм, как понятно из названия, является неподвижным узлом, в котором вся работа выполняется поршнями.

Схема суппорта с плавающей скобой принципиально иная. Элементы узла данного типа подвижны, а поршни имеются только с внутренней стороны диска. При нажатии на педаль тормоза происходит прижимание колодки поршнем к внутренней поверхности диска и одновременный сдвиг механизма к скобе, которая в свою очередь прижимает колодку с внешней стороны. Для согласованной работы обеих колодок необходимо держать направляющие в отличном состоянии.

1. Фиксированный механизм.

Данный тип отличается от устройств с плавающей скобой как минимум вдвое большим количеством поршней, которые расположены по обе стороны тормозного диска. Поэтому для торможения необходимо наличие хотя бы двух поршней.

Для большей надежности суппорты фиксированного типа оснащаются не менее чем четырьмя поршнями. В этом случае при выходе из строя одного из поршней оставшаяся пара выполнит свою функцию — надавит на колодки и затормозит колесо.

Фиксированные механизмы стоят дороже устройств с подвижной скобой — в этом заключается единственный минус данного типа суппортов. Из достоинств стоит отметить следующие:

• За счет жесткого крепления устройства к ступице или поворотному кулаку отсутствуют колебания и стуки крепления суппорта, а значит, он дольше служит и не подвергается разрушению. К тому же такой механизм меньше подвержен коррозии.
• Колодки крепятся более надежно по сравнению с вариантом с подвижной скобой.

Фиксированные механизмы с большим количеством поршней обладают большей эффективностью торможения

Это особенно важно для современных и спортивных автомобилей со значительными максимальными скоростями либо увеличенной массой. Спорткары помимо этого зачастую комплектуются тормозными дисками больших диаметров

Необходимость в такой комплектации объясняется несколькими причинами.

Во-первых, с ростом скоростей и масс увеличивается и теплоотдача. Колодки и диски в процессе трения нагреваются, что в целом негативно сказывается на тормозной системе. Повышенная температура элементов тормозов — одно из главных препятствий, мешающих нормальной работе системы.

Большая рабочая площадь колодок, а следовательно большое количество поршней и увеличенные размеры суппорта, способствует лучшей теплоотдаче по сравнению с меньшими по площади колодками, изготовленными из такого же материала. По той же причине и роторы делают увеличенными.

Во-вторых, тормозной суппорт с четырьмя поршнями (двумя парами расположенных друг напротив друга поршней) можно настроить таким образом, что передняя пара будет срабатывать немного раньше задней. Это обеспечит лучший контроль за дорожной ситуацией и улучшит модуляцию, что особенно показательно, например, на мокром асфальте. Также подобная настройка важна в спортивных гонках или в каких-то экстремальных условиях (например, торможение или резкий поворот на гравийном покрытии). Постепенное увеличение усилия при торможении даст большую стабилизацию, хотя многое зависит от конкретных параметров настройки.

Наконец, третья причина достаточно банальна: чем больше поршней, тем больше суммарного усилия они оказывают. Известно, что крупная тормозная колодка имеет больше фрикционного материала, который необходимо прижимать всей площадью, чтобы обеспечить эффективное торможение. Много поршней могут затормозить автомобиль быстрее при достаточном сцеплении шин с дорогой в момент торможения.

Типы тормозных приводов

механический;

гидравлический;

пневматический;

электрический;

комбинированный.

Механический привод используется в стояночной тормозной системе и представляет собой систему тяг, рычагов и тросов, соединяющую рычаг стояночного тормоза с тормозными механизмами задних колес.

Гидравлический привод является основным типом привода в рабочей тормозной системе.

Конструкция гидравлического привода включает:

тормозную педаль;

усилитель тормозов;

главный тормозной цилиндр;

колесные цилиндры;

шланги и трубопроводы.

Гидравлический тормозной привод включает в свой состав различные электронные компоненты:

антиблокировочная система тормозов,

усилитель экстренного торможения,

система распределения тормозных усилий,

электронная блокировка дифференциалов,

антипробуксовочная система.

Пневматический привод используется в тормозной системе грузовых автомобилей.

Комбинированный тормозной привод представляет собой комбинацию нескольких типов привода.

Важные технические подробности

Механизм работает по двум немного отличающимся принципам.

Суппорта бывают:

• с фиксированной конструкцией;
• с плавающей скобой.

С фиксированной конструкцией

Представляет собой прочный металлический корпус, жёстко закреплённый на поворотном кулаке.

Внутри него находятся поршни, а также сами тормозные колодки, которые в спокойном состоянии отжаты от тормозного диска пружинами.

Когда мы нажимаем на педаль тормоза, давление гидравлической жидкости в магистрали растёт и по шлангам передаётся к поршням суппорта.

Они в свою очередь выдвигаются и прижимают колодки к тормозному диску, благодаря чему вращение колёс гасится, и мы останавливаемся.

С плавающей скобой

В конструкциях с плавающей скобой одна из колодок приводится в движение при помощи поршня, а вторая жёстко закреплена на суппорте, а если точнее, то на так называемой скобе, которая может двигаться по направляющим.

В момент торможения поршень сначала прижимает одну колодку, а затем под действием давления начинает сдвигаться вся скоба, прижимая вторую колодку.

Считается, что такая конструкция проще и дешевле, поэтому именно её можно чаще всего увидеть на обычных, не спортивных автомобилях.

//www.youtube.com/watch?time_continue=1&v=tP4nlYCUCQc

Ну вот и разобрались, как работает тормозной суппорт. Теперь, когда вы услышите красивую рекламу какого-нибудь нового спорткара, имеющего огромные красные суппорта, уже точно будете знать, что это не просто красивая деталь, прячущаяся глубоко в колёсных дисках, а крайне важный элемент тормозной системы, от надёжности которого зависит безопасность движения.

Еще рекомендую почитать Почему скрипят тормоза и Система рекуперативного торможения.

На этом разрешите откланяться, друзья-автолюбители, до новых встреч на страницах нашего блога!

Важные технические подробности

Механизм работает по двум немного отличающимся принципам.

• с фиксированной конструкцией;
• с плавающей скобой.

С фиксированной конструкцией

Представляет собой прочный металлический корпус, жёстко закреплённый на поворотном кулаке.

Внутри него находятся поршни, а также сами тормозные колодки, которые в спокойном состоянии отжаты от тормозного диска пружинами.

Когда мы нажимаем на педаль тормоза, давление гидравлической жидкости в магистрали растёт и по шлангам передаётся к поршням суппорта.

Они в свою очередь выдвигаются и прижимают колодки к тормозному диску, благодаря чему вращение колёс гасится, и мы останавливаемся.

С плавающей скобой

В конструкциях с плавающей скобой одна из колодок приводится в движение при помощи поршня, а вторая жёстко закреплена на суппорте, а если точнее, то на так называемой скобе, которая может двигаться по направляющим.

В момент торможения поршень сначала прижимает одну колодку, а затем под действием давления начинает сдвигаться вся скоба, прижимая вторую колодку.

Считается, что такая конструкция проще и дешевле, поэтому именно её можно чаще всего увидеть на обычных, не спортивных автомобилях.

Ну вот и разобрались, как работает тормозной суппорт. Теперь, когда вы услышите красивую рекламу какого-нибудь нового спорткара, имеющего огромные красные суппорта, уже точно будете знать, что это не просто красивая деталь, прячущаяся глубоко в колёсных дисках, а крайне важный элемент тормозной системы, от надёжности которого зависит безопасность движения.

На этом разрешите откланяться, друзья-автолюбители, до новых встреч на страницах нашего блога!

Суппорт тормозной – это одна из наиважнейших деталей тормозной системы. От исправности данной детали зависит безопасность езды в машине. Суппорт представляет собой относительно небольшое устройство, которое прижимает тормозные колодки к диску во время торможения авто.

Фактически только эта деталь является подвижной частью тормозной системы авто, поэтому работоспособность системы в огромной степени зависит от исправности этого элемента.

В процессе улучшения дисковых тормозов были выявлены два отдельных пути развития тормозных суппортов: с фиксированной конструкции и с «плавающей скобой».

Новое – это хорошо забытое старое

Надо сказать, наш герой «суппорт» присутствует только в системах с дисковыми тормозами. У барабанных, которые очень любят отечественные автоконструкторы и производители очень бюджетных машин, такой детали нет.

Обратимся к истории. Тормозной суппорт вместе со всей дисковой системой появился благодаря талантливому британскому инженеру Фредерику Ланчестеру ещё в довоенные годы.

К сожалению, надёжность такой конструкции в те годы оставляла желать лучшего – конструкторы не могли ещё создать достаточно качественные детали, которые могли бы безотказно работать в жёстких условиях, ведь при торможении выделяется большое количество тепла, с которым нужно справляться.

Из-за этого дисковые системы отошли на второй план, уступив барабанным, но только до тех времён пока  промышленность не освоила новые материалы и технологии.

Такие времена настали в 50-е годы ХХ столетия, именно тогда появился первый серийный автомобиль, оснащённый дисковыми тормозами — Chrysler Crown Imperial.Рис.

Суппорт с плавающей скобой

Такие тормозные механизмы отличаются от тем, что на одной стороне колодка находится на одном месте все время. Такой суппорт состоит из кронштейна и корпуса цилиндра, непосредственно закрепленного с внутренней стороны колеса. В корпус цилиндра устанавливается один или два поршня.

Во время торможения поршнем надавливается на вторую колодку, что находится перед ним: вначале двигается колодка, а после, когда она прижалась к плоскости диска, плавающая скоба перемещается навстречу поршню по направляющим пальцам.

Вторая внешняя колодка прижимается к тормозному диску. Суппорт с таким механизмом проще и дешевле и он относительно небольшой. Такая деталь активно используется на недорогих авто.

3) Система контроля устойчивости

Система курсовой устойчивости, система контроля устойчивости, система динамической стабилизации (ESP) – все это название одной технологии, которая вмешивается в движение автомобиля, как только его колеса начинают проскальзывать. В момент срабатывания данной системы на приборной панели начинает мигать значок, обозначающий работу системы стабилизации (иконка автомобиля, обозначающая занос).

Вам не стоит бояться подобного значка. В тот момент, когда он начинает мигать, система ESP, для того чтобы предотвратить занос автомобиля, начинает на одном или нескольких колесах задействовать тормоза. Так что, увидев значок срабатывания системы стабилизации, не нужно кричать «караул!» и ехать в сервис или же выносить по телефону мозг автослесарю. Также этот значок будет вам предупреждением, что дорога скользкая.

В таком случае просто немного сбавьте скорость и не делайте резких движений рулем и не нажимайте резко педаль тормоза. Помните, что система стабилизации не умеет нарушать законы физики. Она работает до поры до времени. И ни в коем случае не отключайте эту систему. Особенно на скользкой дороге. Единственное, когда вы можете без опаски нажать кнопку отключения системы ESP, – это когда вам нужно выехать из глубокого снега.

Отчего выходят из строя тормозные суппорты? Какие признаки?

Причин несколько. Прежде всего коррозия. Это относится, в частности, к поверхности самих суппортов, которые из-за высоких температур и механического воздействия утрачивают краску и коррозируют. Также изнашиваются пыльники гидроцилиндров и «пальцы». Кроме того, выходу из строя подвержены сами гидроцилиндры, механика колодок у стояночного тормоза, а также гидравлическая запорная арматура.

Проблемы с суппортами могут случаться и по вине сервиса. Неоптимальный подбор, некорректная установка, грязь. Верный признак неблагополучия тормозных суппортов – писк, дребезжание, перегрев и заклинивание в работе тормозной системы. Здесь же неравномерное тормозное усилие, отсутствие полного растормаживания, проблемы с утечкой тормозной жидкости.

Простой и полезный совет. Сразу после поездки, если обошлось без резких оттормаживаний, проверьте температуру всех колес. Если какое-то значительно теплее, обратитесь в мастерскую.

Ремонт поршней

Здесь задача посложнее, потому как они находятся внутри корпуса суппорта и ремонт не такой простой. Сразу хочу отметить – бывают случаи, когда поршень заклинивает в корпусе, и он вообще не двигается! Здесь действий может быть два:

1) Постараться оживить этот суппорт, положить его «отмокать» скажем, в бензин или силиконовую смазку. Затем аккуратно постараться вытащить поршень из корпуса.

2) Купить банально новый суппорт. Иногда заклинивает очень прочно, ломая корпус, тут уже ремонт не поможет.

Если поршни еще ходят — первая сложность касается в вытаскивании их из корпуса. Для этого на СТО используют сжатый воздух, который подается в отверстие для тормозной жидкости. Таким образом поршень, просто вылетает, если вы делаете ремонт в гараже – то вам нужно «выдавить» при помощи тормозной жидкости, просто не отключая их от общей системы. Не волнуйтесь что потечет «тормозуха», все равно ее менять после ремонта.

Теперь осматриваем корпус. Если есть следы перегиба, ржавчины, или механических повреждений, то его однозначно нужно менять, ремонт тут будет не обоснован

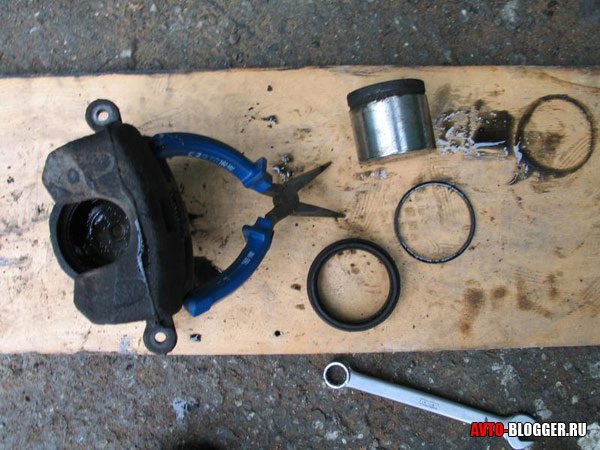

Для этого приобретаем ремонтный комплект, с резинками уплотнителями и новыми поршнями, важно заменить что в нем должна быть специальная смазка, обычно как для направляющих, так и для поршней! ЭТО ВАЖНО!
