Установка биксеноновых линз

Рассмотрение ситуации с юридической точки зрения

Бытует мнение, что использование ксеноновых фар в России запрещено. Разумеется, это не так. Если ксеноновые фары изначально были в заводской конструкции, никто и никогда не придерётся к ним. А вот насколько законна установка новых линз? Или установка иного источника освещения? Этот вопрос довольно щекотливый, так как многие водители тюнингуют свои фары, не соблюдая законодательство РФ.

Таким образом, устанавливая газоразрядные (ксеноновые) лампы в фары, предназначенные для галогенных источников света, вы нарушаете закон, так как подвергаете опасности себя и других участников дорожного движения.

Исходя из этого, управление транспортным средством с фарами, предназначенными для использования с лампами накаливания, в которых установлены газоразрядные источники света, должно квалифицироваться сотрудниками Госавтоинспекции как административное правонарушение, предусмотренное частью 3 статьи 12.5 КоАП РФ (режим работы световых приборов не соответствует требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения). Эксплуатация транспортных средств запрещается в порядке, предусмотренном частями 2, 2.1, 4 статьи 27.13 КоАП РФ (со снятием государственных регистрационных знаков).

Разъяснения Департамента обеспечения безопасности дорожного движения МВД РФ от 20 февраля 2010 г. «Об использовании «ксеноновых» фар»

Несоответствие линзы типу фар может быть замечено инспекторами ГИБДД или выявлено во время прохождения техосмотра. Поэтому, если вы всё же решили перейти на ксеноновые лампы, лучше всего будет купить новые фары, предназначенные для этого типа освещение. Конечно, это обойдётся вам значительно дороже, но в противном случае вы можете быть лишены водительских прав на срок от 6 месяцев до года.

Что такое биксенон

Мы уже привыкли, что принцип действия осветительных приборов может быть разным – лампы накаливания в настоящее время уверенно вытесняются другими, более экономными источниками света.

Газоразрядные лампы, а именно к этому классу принадлежит ксеноновая и биксеноновая оптика, известны давно – до сих пор они использовались преимущественно для уличного освещения, но сейчас происходит их активное внедрение и в автомобилестроительную отрасль. Название ламп указывает на то, какой конкретно инертный газ используется при их изготовлении. Сама лампа представляет собой стеклянную колбу, в которую под большим давлением закачан ксенон. Розжиг осуществляется двумя электродами, которые подсоединены к блоку розжига, представляющему собой высоковольтный блок питания.

А теперь рассмотрим, как работает биксенон. В сущности, генерируемый ксеноновой лампой свет представляет собой горение дуги в среде, заполненной инертным газом. Можно сказать, что этот процесс чем-то напоминает дугу, даваемую сварочным аппаратом. В отличие от ламп накаливания, электроды здесь никоим образом не страдают, ведь инертный газ потому так и называется, что никак не реагирует с окружающими его материалами (в отличие от кислорода, водорода, азота и других газов, присутствующих в атмосферном воздухе).

Такая дуга горит непродолжительное время и потому нуждается в постоянной подпитке током, причём формируемое блоком питания напряжение должно иметь номинал порядка 60-80 В.

А поскольку бортовая сеть работает на напряжении 12 В, именно БП ответственен за многократное усиление характеристик тока, причём для этого требуется определённое время. Так что работу ксеноновой фары можно представить себе не как постоянное горение, а как непрерывную череду разрядов, происходящий с такой частотой, что мы этого не замечаем.

По сравнению с галогенными лампами ксеноновые намного безопаснее и экономичнее – их средний срок службы составляет около 2-3 тысяч часов – это примерно 3-4 года при ежедневной 2-3-часовой работе.

Для установки таких ламп в автомобиль требуется специальная линза – без неё свет окажется настолько интенсивным, что будет ослеплять водителей встречных ТС.

Биксеноновые фары отличаются от ксеноновых тем, что в их конструкции предусмотрена специальная шторка, посредством которой меняется направление луча. Это значит, что биксенон может использоваться для генерации как ближнего, так и дальнего света, в то время как ксеноновая оптика умеет светить только в одном направлении.

Выбор биксеноновых линз и их цена

При выборе линз следует учитывать, что они могут быть двух видов:

1. Универсальные – ставят только в галогеновые цоколи, не требуется вмешиваться в конструкцию фары. Выпускаются с монтажным размером Н.
2. Штатные – устанавливают сразу на заводе при производстве авто. Заменить биксенон можно только, купив аналогичный по размеру.

Универсальные линзы g5 3 дюйма

Подходят для любого авто, очень компакты, поэтому их легко установить. Обеспечивают широкий ближний свет, который начинается уже с двух метров от капота. Стоимость от 3,5 тыс. руб.

Morimoto h1 mini с ангельскими глазками

Диаметр линз – 2,5 дюйма, мощность – 35 Вт. Благодаря механическим элементам, используется всего одна лампочка, которая дает и дальний и ближний свет. Ангельские глазки – светодиодный ободок вокруг фары. Кроме декоративной функции выполняют функцию дневных огней. Цена за комплект – от 3,6 тыс. руб.

Silverstar g3 с цоколем h4

Специальное строение позволяет быстро переключать ближний и дальний свет. Срок службы линз достигает до 3 тыс./ч. Конструкция предусматривает наличие металлической шторки и фокусирующей линзы. Цена – 3,4 тыс. руб.

Что такое биксенон?

Биксеноновая лампа белого света с небольшим желтоватым оттенком

Заметим, что если лампа закрыта линзой, то система выглядит, как один герметичный модуль (билинза). Если же линз нет, конструкцию называют «биксеноновой лампой».

Разбираем фары в домашних условиях

Согласно логике, установку биксенона H4 нельзя выполнить без того, чтобы не снять блок-фару в сборе. Как выполнять демонтаж фар, подробно рассматривать не будем – у каждого авто есть свои конструктивные особенности. Заметим только, что отключать АКБ надо до проведения демонтажа. Который включает следующие шаги:

1. отключение разъёма ДХО, поворотника,
2. отсоединение колодки от клемм основной лампы,
3. а также извлечение гидрокорректора.
4. Крепёжные винты откручивают на последнем этапе.

Сами модули фар придётся разобрать. Это действие выполнить просто. Нужно достичь температуры, при которой плавится бутиловый герметик. В общем, модуль надо поместить в коробку, заполняемую горячим воздухом. А источником воздуха будет фен.

Задача одна – расплавить герметик

Допустимо пользоваться только промышленным феном. Напротив сопла устанавливают рассеиватель – деревянную доску. Проводите все действия по порядку:

1. Коробку закрывают;
2. Включают фен (используйте минимальную мощность);
3. Через 10 минут фен выключают и руками в перчатках достают модуль фары.

Выполняя разбор, пользуйтесь плоской отвёрткой. Результат всех работ показан на фото.

Осталось только убрать лишний герметик

«Старый» герметик, нанесённый по краю отражателя, будет препятствовать сборке. Остатки герметика нужно удалить. И сделать это лучше, пока он не остыл.

Видео снятия стекла с блок-фары + советы профессионала

Доработка отражателя под билинзы

https://youtube.com/watch?v=g3aI9u2Wbks

Штатная лампа H4 крепится к фаре проволочной скобой. Для того, чтобы установить билинзу, скобу в любом случае удаляют. Это же относится ко всей металлической оснастке. А выступы, расположенные на тыльной стороне отражателя, срезают или отламывают:

Дальше, взяв обычное или перовое сверло, в пластике делают отверстие, диаметр которого равен 25 мм. Местоположение этого отверстия надо подобрать точно – в него пойдёт кабель электрического привода.

Добавочное отверстие готово

Установите модуль на отражателе и закрепите его гайкой, которая есть в комплекте. Затем нужно выровнять линзу, смещая сам модуль на небольшое расстояние.

Модуль подключен к АКБ через переходник из комплекта

Когда последняя операция выполнена, гайку обводят фломастером. Затем всю конструкцию временно разбирают. В точки соприкосновения отражателя и модуля наносят термоклей, осуществляют сборку.

По идее, установка биксенона своими руками занимает несколько минут. Главное – не забыть об этапе с термоклеем. А иначе ксеноновый модуль рано или поздно сместится.

Остался вопрос, как собрать фару и как правильно подключить её.

Процесс сборки

Перед тем, как выполнять сборку фар, стекло на модуле обезжиривают. Здесь используется чистый спирт или средство «Секунда».

Нанесение герметика на отражатель фары

Чтобы сборку провести по всем правилам, понадобится бутиловый герметик. Материал наносят на кромку отражателя, не оставляя пропусков. Вместо жидкой массы подойдёт и герметизирующая лента (см. рис.). А отверстие, в которое выведены провода, лучше тоже обработать герметиком.

Нужно будет снова выполнять «запекание», но перед этим проводят эксперимент. Регулировочные винты прокручивают от одного крайнего положения до другого. Суть в том, что длина кабеля, идущего от ксенонового модуля к отражателю, должна быть достаточной. Иначе может проявиться неприятный эффект – провода замкнутся.

Бутиловый герметик в любом случае нужно «запекать». Поэтому собранную блок-фару помещают в ящик с феном и проводят действия, указанные в «главе 1». Чтобы не повторять всё заново, держите фен включенным минут 10-15.

После «запекания» фара должна остыть. Время остывания – 2 часа. По истечении этого времени проводить монтаж можно, раньше – нельзя.

Каждый, кто прикасается к нагретому пластику рукой, может получить ожог. Проблему решит использование перчаток с пупырышками

Не помешает и максимальная осторожность. Удачного монтажа

Возможные проблемы с фарами после переделки

Нередко случается, что после разборки фар, они начинают «потеть». На стекле появляются мелкие капли конденсата, а внизу фары собирается вода. Ездить с такой проблемой не рекомендуется, так как фары утрачивают свои световые характеристики, а влага оказывает разрушающее действие на рефлектор, лампы, электрические соединения.

Фары «потеют» вследствие разгерметизации

Причиной «потения» фары является её разгерметизация. Влага с воздухом проникает внутрь корпуса, где под воздействием температуры, создаваемой лампой во время горения, превращается в конденсат.

Избавиться от капель воды можно только путём разборки фары, её просушивания и дальнейшей сборки с использованием герметика. Дополнительно можно поместить в корпус фары пару пакетиков с абсорбентом или силикагелем, которые используются при хранении продуктов питания, одежды, обуви.

Силикагель поможет справиться с запотеванием фар

Разгерметизация фары грозит не только её «запотеванием». Если щель между стеклом и корпусом значительна, в фару будет попадать и пыль. Она будет оседать на элементах фары, в том числе и на линзе. Избавиться от этой проблемы можно только путём разборки фары и чистки линзы. Для этого лучше использовать медицинский спирт и чистую ткань, не оставляющую после себя ворса. После чистки корпус фары желательно продуть компрессором, чтобы полностью избавиться от пыли.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Демонтаж стекла

В отличие от корейских и японских авто. Где при нагреве, размягчает герметик. В результате стекло с легкостью отделяется от корпуса. Но в этом случае температура размягчения герметик в районе 400 градусов. Что превышает плавление пластика. В итоге греть почти бесполезно. Для разборки используем подручный инструмент:

• Шило
• Плоская отвертка

Долго и нудно зачищаем зазор между пластиком и стеклом. Удалять остатки герметика нужна аккуратно, не поцарапав видимую часть стекла и не испортит корпус. В итоге процесс зачистки занимает примерно в районе часа. В результате когда герметика максимально очищен. Греем фару градусов до 70-80, чтобы рука терпела. Затем двумя отвертками начинаем медленно отделять стекло.

После демонтажа, с помощью обычной плоской отвертки зачищаем проем от остатков герметика. Далее с помощью щетки по металлу удаляем мелкие остатки герметика. Как убедимся, что проем чист переходим к установке.

Установка биксенона

Она производится при помощи такого инструментария, как:

• 2 отвертки с широким жалом:
• 1 крестовидная отвертка для разбора оптики;
• 1 крестовидная отвертка для демонтажа линзы;
• перчатки из ткани;
• пассатижи.

Подготовительные работы

Качественный монтаж БЛ в фары обеспечит тщательная подготовка к данной процедуре. Так вы избежите временных затрат при разогреве корпуса. Итак, подготовка требует проведения следующего алгоритма действий:

1. Широкой крестообразной отверткой отвинчиваем саморез, который держит лампу. В сторону откладываем пластину с креплением и лампу конструкции.
2. Определите тип цоколя лампочки и подберите нужные кольца (переходники). Примерьте их на конструкцию.
3. Не нужно отклеивать защитную пленку со стекол линз полностью, только у основания.
4. На корпусе есть отметка ТОР. Найдите ее и помните, что в процессе разбора она должна смотреть только вверх.

Линзы подготавливаем к установке в фары следующим образом:

• Б/у линзы снимаем и очищаем их внутреннюю поверхность при помощи пластиковой щетки.  Для полировки фар используем ветошь с полиролью. Если изделие слишком загрязнено, очищаем его в мыльной воде, далее – сушим.
• Убираем патрубки, заглушки, поворотники и прочие части конструкции. При наличии удерживающей стекла скобы также демонтируем ее.
• Откручиваем крепления, снимаем резиновый чехол (при его наличии), защищающий место размещения лампочки и убираем фиксирующую пружину.

Разогревание и разборка

Сделать герметик более мягким и быстро разъединить стекло с корпусом фары поможет нагревание вещества мощным промышленным феном в термобоксе. Для его изготовления берем обычную коробку и кладем туда фару. При наличии большого количества щелей проклеиваем их скотчем. Плотно закрываем коробку, вставляем в нее сопло фена и включаем на мощность от 250 градусов. Дальше следует надеть перчатки либо намотать на руки полотенце, чтобы избежать вероятных ожогов. Периодически осматриваем фару.

Как только корпус начнет «расходиться», вынимаем фару из термобокса и кладем ее стеклом вниз

При помощи отвертки ОСТОРОЖНО отсоединяем детали у острого края для предотвращения сколов. Бережем рефлектор от попадания герметика

Монтаж и установка линз в фары

Монтаж линз в фары подразумевает выполнение следующих действий:

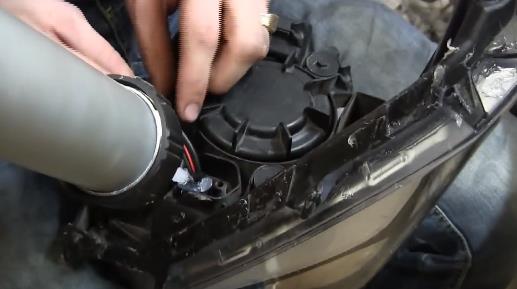

1. Продеть проводку управления шторками и питанием в отверстие для лампы.
2. Установить линзу в рефлектор фары. С обратной стороны закрутить шайбу, кольцо и другое крепление.
3. После затягивания корпус должен держаться довольно плотно, иначе подтяните гайку.
4. Нанести герметик по краям стыков тонким слоем.
5. Плотно прижать оптику к корпусу.

Особенности линзовых фар

Линза, установленная в конструкции фары, позволяет сформировать мощный световой поток при небольшой поверхности отражателя. Конструктивно линзовая оптика состоит из корпуса, эллипсовидного отражателя, шторки (экрана) и специальной выпуклой линзы. Она может быть как эллипсовидной, так и сферической формы. Аналогичная компоновка применяется в обычных проекторах. Источник света создаёт лучи, которые собираются в первом фокусе. Затем они отражаются эллипсовидным рефлектором во второй фокус, где обрезаются шторкой и через линзу проецируются на дорогу.

 В связи с такой сложной компоновкой линзовой оптики, существуют определённые особенности её эксплуатации:

Отсечение верхней границы светового потока производится с помощью экрана (шторки) во втором фокусе, поэтому требуется очень тщательная регулировка фары. Даже при незначительных отклонениях от заданного положения фары, её свет может сильно слепить встречных водителей или не обеспечивать необходимое освещение дорожного полотна.

Прежде чем, приступить к установке линз в фары, рассмотрим, что это такое и зачем они нужны. Существует три типа фар, которые применяются на современных автомобилях: параболические, FF-рефлекторы и прожекторные.

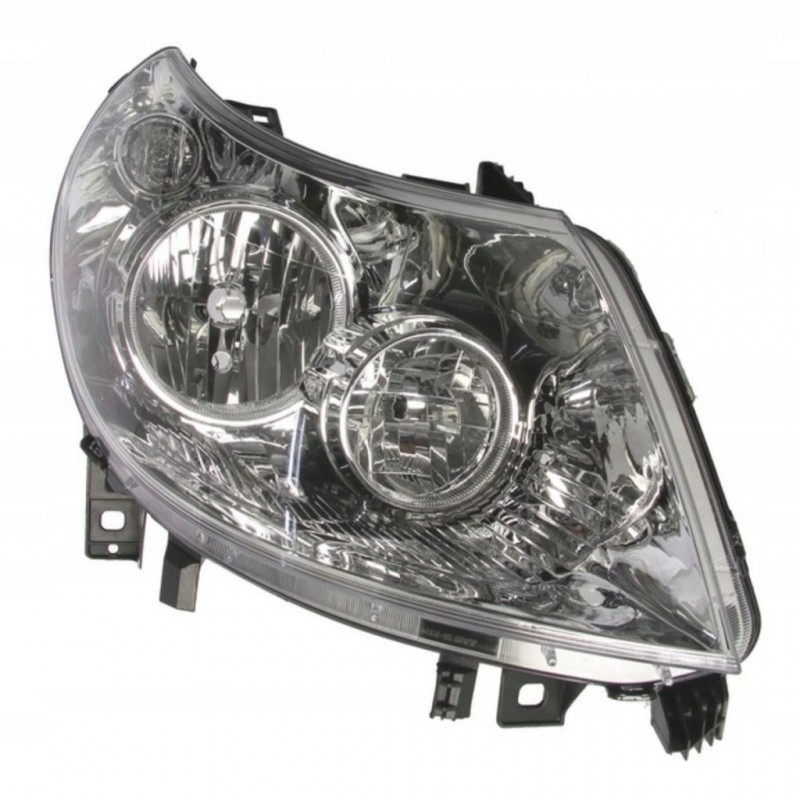

Параболические фары — это стандартная оптика с отражателем в форме параболы. В таком устройстве лампочка устанавливается в центре (в фокусе), а световой поток направлен вдоль оси фары. В горизонтальной плоскости луч расширяется с помощью рассеивателя. КПД такой оптики сравнительно небольшой, всего 27%.

FF-рефлекторы (от англ. Free Form) представляют собой фары с многосекционными отражателями свободной формы. Каждый сегмент рефлектора создаёт свой световой поток в определённом направлении, что обеспечивает большую мощность и дальность. КПД этих устройство достигает 40—45%.

Прожекторные фары отличаются от стандартной параболической оптики в первую очередь отражателем. Если в обычных фарах он выполнен в виде параболы, то здесь рефлектор эллипсовидной формы. Так как в этом случае создаётся сразу два фокуса, для формирования единого светового потока используется собирающая линза. В обиходе прожекторные фары именуют линзовой оптикой. Её КПД может быть более 45—50%.

Инструкция по установке в фары биксеноновых линз

красивые глазкикрасивые глазкиПервым дело надо произвести демонтаж фар и их разборку. Причём вторая операция, в отличие от первой, достаточно непростая. Для её выполнения придётся использовать фен или разогревать всю фару с помощью духовки. При этом не допускается перегрев пластика, ведь следствием этого может стать его деформация.

На разогретой фаре с помощью отвёртки или стамески корпус аккуратно отделяется от рассеивателя. Если происходит заминка в каком-то одном месте, то его надо вновь нагреть с помощью фена. После того, как фара будет разделена на две отдельные части, в обязательном порядке удаляются все остатки герметика и начинается монтаж модуля.

Чтобы правильно установить линзы, надо точно следовать всем пунктам инструкции. У некоторых моделей фар величина посадочного места может оказаться несколько меньше чем размер линзы. Проблема с величиной диаметра вполне может быть решена с помощью напильника. Однако тут нужно постоянно помнить о том, что вхождение модульного блока в посадочное гнездо должно быть очень плотным.

Установку линзового комплекса рекомендуется производить без снятия защитной плёнки. Регулировка положения линзы должна быть произведена таким образом, чтобы «ангельские глаза» (разрезы контактов цоколя) находились в нижней части относительно проведённой в воображении плоскости блок-фары. Произведя эту операцию, следует произвести установку фары на машину (без окончательного крепления) и подключить к ней питание. Убедившись в работоспособности системы, можно переходить к проверке светового потока.

Для этой цели на расстоянии, которое может варьироваться от 1,5 м до 2-х, устанавливается щит-экран белого цвета. Предварительно автомобиль необходимо установить на равную площадку. Направление световых лучей должно идти строго параллельно поверхности дороги. Достичь этого можно, производя корректировку крепления линзы.

Закончив регулировку светового потока, можно начинать собирать фару. Для этого она отключается от питания и снимается с машины. Производится контрольная проверка крепления линзы, и только после этого с неё снимается защитная плёнка. Начинается фаза сборки фары. Чтобы её выполнить, вновь понадобится фен, а также герметик и резиновые перчатки.

Специальный желобок в корпусе фары должен быть полностью заполнен герметиком. Теперь в него следует вставить рассеиватель и плотно прижать его к корпусу. С помощью фена вновь производится разогрев места стыка и выполняется осаживание рассеивателя. Делать эту операцию необходимо до того момента, пока он полностью не сядет на корпус. Далее готовая конструкция должна пролежать не менее двух часов, чтобы у герметика была возможность остыть и застыть.

Следующий этап – монтаж проводки каждого элемента схемы. В процессе выполнения этой операции рекомендуется следовать ниже перечисленным рекомендациям:

• крепление элементов электрической схемы и её проводки должно быть произведено так, чтобы полностью исключалась возможность возникновения повреждений от механического воздействия, перетирания, нагрева и воздействия сильной вибрации;
• чтобы происходила лучшая теплоотдача, блоки розжига следует закреплять на металлических основаниях, чтобы улучшался процесс теплоотдачи;
• реле дальнего света должны быть гарантированно защищены от попадания на них влаги;
• во избежание лишних помех питание модуля должно осуществляться непосредственно с клемм аккумуляторной автомобильной батареи;
• должна быть обеспечена надёжность и жёсткость крепления.

После выполнения всех вышеописанных операций регулировка фар производится ещё один раз.

Установка биксеноновых линз своими руками

После приобретения комплекта линз и блоков розжига позаботьтесь, чтобы под рукой у вас были:

• ключ (головка) на 10;
• крестовая отвёртка;
• шлицевая отвёртка;
• картонный ящик (чтобы в него могла поместиться фара);
• строительный фен;
• специальный герметик для вклейки стёкол (лучше ABRO WS-904);
• канцелярский нож;
• дрель с набором свёрл;
• набор надфилей;
• саморезы по металлу;
• чистые тканевые перчатки;
• автомобильный двухсторонний скотч;
• монтажные стяжки;
• мелкая наждачная бумага и чёрная матовая аэрозольная краска (не обязательно).

Демонтаж и разборка фары

Порядок выполнения работ:

1. Устанавливаем автомобиль на ровной поверхности, открываем капот.
2. Отсоединяем минусовую клемму от аккумуляторной батареи.
3. Каждая фара крепится к кузову двумя болтами и одной гайкой. Откручиваем их поочерёдно ключом на 10.

Откручиваем два болта и гайку

Откручиваем крепление «реснички»

Отверткой снимаем две скобы

Крестовой отверткой откручиваем винт

Для того чтобы размягчить герметик, фару необходимо нагреть строительным феном

при помощи шлицевой отвертки аккуратно отсоединяем стекло от корпуса

Крестовой отверткой откручиваем винт крепления «маски»

Удаляем герметик при помощи шлицевой отвертки

Крестовой отверткой откручиваем три винта и снимаем лампу с колпачком и пружиной

Выводим провода питания за корпус

Покраска рефлектора, примерка и установка линз

Некоторые владельцы машин покрывают отражатель тёмной краской. Так фара приобретает более агрессивный вид, а «ангельские глазки» становятся более выразительными.

Красить рефлектор необязательно

По сути, отражатель нам больше не нужен, но красить его или нет — решать вам. Перед покраской его внутреннюю поверхность нужно обработать мелкой наждачной шкуркой, чтобы краска ложилась ровным слоем и не стекала. Красим рефлектор в два слоя. После покраски рефлектор необходимо просушить. Если же вы решите, что чёрный отражатель не впишется в экстерьер вашего автомобиля — оставьте все как есть.

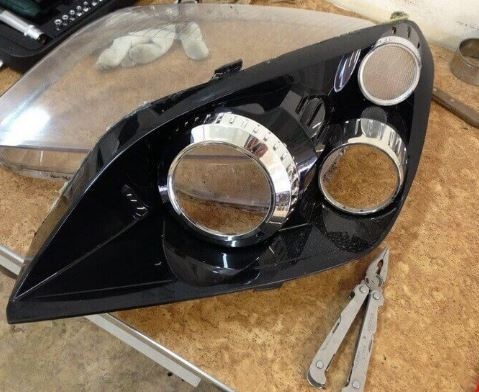

При желании отражатель можно покрасить в темный цвет

Важно: все работы, связанные с монтажом линз и ксеноновых ламп, нужно производить в тканевых перчатках, чтобы не загрязнить их!

Порядок действий по их установке следующий:

Все работы, связанные с монтажом линз, производим в тканевых перчатках

С обратной стороны прикручиваем линзу специальной гайкой

Блок розжига «ангельских глазок» приклеиваем на двухсторонний скотч

Выводим провода наружу

Монтаж блоков розжига

Осталось решить ещё одну задачу — где разместить блоки розжига для наших линз. Чтобы они не мешались, лучше их установить под самими фарами. Для этого необходимо просверлить пару отверстий в каждом из установочных рёбер. Блоки ставим под ними, фиксируя монтажными стяжками.

Блоки розжига устанавливаем под фары

Далее сверлим отверстия под крепление провода «массы» для каждой из фар.

Лучшие места для крепления проводов массы — кронштейны воздушного фильтра и аккумулятора

Лучшие места для этого — кронштейны воздушного фильтра и аккумуляторной батареи.

Установка фар и проверка и работы

Порядок выполнения работ:

1. Устанавливаем фары на их посадочные места. Фиксируем при помощи болтов и гаек.
2. Подсоединяем электропроводку.
3. Подключаем минусовой провод к аккумулятору.
4. Включаем зажигание и проверяем работу наших новых фар.

Включаем зажигание и проверяем работу новых фар

Регулировка света фар

Для того чтобы добиться максимальной эффективности головного освещения, просто установить линзы в фары недостаточно. Их нужно ещё и правильно настроить. Для этого потребуются вертикальная стена с ровным участком перед ней длиной не менее 7,5 м, рулетка, а также что-нибудь для разметки (тёмный скотч, толстый маркер, мел).

Порядок регулировки следующий:

1. Подъезжаем автомобилем максимально близко к стене.
2. На стене проводим вертикальную линию, соответствующую вертикальной оси автомобиля.
3. Отъезжаем от стены на 7,5 м.
4. При помощи рулетки определяем расстояние от поверхности земли до центра одной из линз. Записываем или запоминаем этот показатель.
5. Измеряем расстояние от линзы до вертикальной оси автомобиля. Записываем и эти цифры.
6. На стене определяем точку, находящуюся чётко на уровне фар. Для этого используем данные, полученные при выполнении п. 4 и 5.
7. От этой точки отступаем вниз 3,5 см и проводим горизонтальную линию.
8. На неё опускаем две перпендикулярных линии, соответствующие центрам линз.
9. Настраиваем фары, используя корректор так, чтобы пучок направленного света ложился ровно на точку пересечения горизонтальной линии с перпендикулярами.

Точки света фар должны совпадать с пересечениями вертикальных линий с горизонтальной

Установка линз своими руками на авто Hyundai Solaris

Многие собственники автомобилей Хендай Солярис жалуются на плохой свет штатных галогеновых ламп, установка биксенона и линз позволяет улучшить освещение, сделать его направленным и ярким. Добраться до фар на Солярисе непросто, чтобы их вынуть, приходится демонтировать немало деталей. Снятие оптики производим в следующей последовательности:

• поддомкрачиваем передние колеса и снимаем их с обеих сторон, машину можно оставить на упорах («козелках), на автоподъемнике такая работа выполняется гораздо проще;
• демонтируем оба передних подкрылка, они будут мешать добраться до нижних креплений оптики;

• отсоединяем верхние и нижние крепежи переднего бампера, отводим пластиковый элемент в сторону;

• теперь крепления оптики находятся в зоне доступности, откручиваем болтики торцевым ключом на 10 (три крепежа – один снизу, два сверху по краям фары);

• отщелкиваем разъем с проводами, вынимаем фару, потянув ее вперед и вверх, то же самое проделываем и с другим фонарем;

• откручиваем крепежи фарного стекла (шлицы под крестообразную отвертку, всего 4 шт.);
• нагреваем фонарь (здесь пользуются разными способами, некоторые даже засовывают оптику в духовку), но в данном случае кладем фару в картонную коробку, закрываем ее,
• проделываем в коробке небольшую дыру, к которой приставляем фен и начинаем нагрев;

• прогрев должен быть равномерным (приблизительно до 80 Градусов), феном удается нагреть оптику примерно за 15 минут;

• греем аккуратно, нельзя допускать возгорания картона;
• после нагревания герметик становится мягким, и можно отсоединить стекло от корпуса;

• вынимать стекло приходится, применяя силу, при этом необходимо действовать аккуратно, чтобы не поломать пластмассу;

• отсоединив стекло, счищаем остатки герметика с корпуса, подогревая феном;

• разбираем фару – снимаем лампу и ее держатель;

• берем линзу, откручиваем с нее пластмассовую гайку, снимаем разъем (чтобы можно было просунуть провода), крепим на штоке с резьбой металлическую широкую шайбу;

• устанавливаем линзу в корпус, с обратной стороны размещаем такую же широкую шайбу, закручиваем пластмассовую гайку;

• подключив провода к блоку розжига, а затем соединив с аккумулятором, проверяем, как светит биксенон;
• если все работает нормально, собираем фару – подпаиваем проводки линзы к габаритам, на новом герметике крепим стекло.

В качестве клея удобнее всего использовать герметик Abro, который продается в рулонах, перед проклейкой необходимо тщательно вычистить корпус и отражатель от грязи, остатков старого герметика.

Для вывода проводов необходимо будет просверлить отверстие и после загерметизировать, чтобы в корпус не попадала влага и грязь.

После сборки фар все детали устанавливаем на место, подключаем проводку, проверяем работу линзованной оптики. Примерно также устанавливаются линзованные фары на других популярных автомобилях, таких как Форд Фокус 2, Тойота РАВ 4, Фольксваген Гольф 5, Киа Рио 3 и прочее.
