Двигатель умз 4213, 421, 4215, 4218: характеристики, неисправности и тюнинг

Варианты тюнинга мотора

Поскольку двигатель УМЗ 421 семейства создан для тяжелых грузовиков, минивэнов, вне- и вседорожников, грузопассажирских машин, атмосферный тюнинг механическим способом не имеет смысла даже рассматривать. Зато вполне возможна установка турбины городского спокойного типа. Для этого необходимо выполнить действия:

• замена штатных форсунок модификациями 440СС от производителя Subaru;
• переделка впускного коллектора под интеграцию интеркуллера;
• шлифовка камер сгорания и каналов внутри ГБЦ;
• ШПГ и валы остаются штатными;
• вместо объединенного выпускного тракта монтируется прямоточный паук 63 мм в диаметре.

Турбокомпрессор для УМЗ 421

После перепрошивки и настройки тюнинг способен добавить 30 – 50 л. с., движок становится «тракторным», обладает мощным крутящим моментом в нижнем диапазоне оборотов.

Таким образом, базовым в серии производителя УМЗ считается мотор 4218.10 с весьма средним ресурсом из-за дефектов литья блока цилиндров. Зато во всех следующих версиях, не только исправлен этот дефект, но и использованы другие конструкционные решения для повышения характеристик и срока службы.

Основные модификации двигателей УМЗ

Семейство УМЗ 421 состоит из следующих моделей:

Технические характеристики двигателей 421 на УАЗ по объему не отличаются друг от друга. Все двигатели оборудованы генератором Г 250, предпусковым нагревателем, топливным фильтром, экранирующим устройством для датчика Р 132.

Базовый двигатель ЗМЗ 421 в своем семействе имеет модели, предназначенные для военной техники. Маркировка модификаций 4219.10 отличается, в соответствии с видом установленного навесного оборудования:

По спец заказу министерства обороны на модификации двигателей внутреннего сгорания 4219.10 установлено высоковольтное оборудование.

Двигатель УМЗ 421

Двигатель УМЗ-421 пришёл на смену 417-му мотору, который зарекомендовал себя как надёжный и простой двигатель. На 421-м применена оригинальная конструкция алюминиевого остова, в котором залиты сухие гильзы с тонкими, чугунными стенками. Это позволило увеличить сечение камер до 100 мм и оставить прежний размер между цилиндрами 116 мм. Решение положительно сказалось на ресурсе, поскольку увеличилась жёсткость и уменьшилась склонность цилиндров к «овальности» в процессе работы.

Технические характеристики

90

Ресурс двигателя, тыс. км — по данным завода— на практике 250250+

* — для двигателей УМЗ-4218.10, УМЗ-421.10, УМЗ-4215.10-10 ** — для двигателей УМЗ-4216.10, УМЗ-42161.10, УМЗ-42164.10, УМЗ-421647.10, УМЗ-42167.10

Модификации УМЗ-421

Основным двигателем стал 4218.10 под Евро-1, мощностью 98 л.с., степенью сжатия 7:1.

• 4218.10-10 – карбюраторный, для адаптации под бензин АИ-92 степень сжатия увеличена до 8,2, мощность увеличена до 103 л.с.;
• 421.10 – карбюраторный, новая конструкция выпускного тракта;
• 421.10-30 – карбюраторный, выпускной коллектор другой конструкции;
• 4213.10-40 – инжектор для УАЗ, Евро-3, мощность 117 л.с.;
• 4213.10-50 – инжектор для УАЗ, Евро-4;
• 4215.10-10 – карбюратор под А-76;
• 4215.10-30 – карбюраторный, под АИ-92;
• 4216.10 – инжекторный, под АИ-92 для Газелей, Евро-3, степень сжатия 8,8, мощность 123 л.с.;
• 42164.10 – инжектор под Газель, мощность 99 л.с.;
• 42164.10 – инжекторный, для Газели, Евро-4, мощность 125 л.с., новый распредвал;
• 421647.10 – газобензиновый вариант мощностью 100 л.с.;
• 42167.10 – газобензиновый вариант мощностью 123 л.с.

Регламент обслуживания УМЗ-421

Заявленный пробег в 250 000 км двигатель сможет пройти только при соблюдении сроков замены расходных материалов и деталей (для бензиновых двигателей):

• 10000 км – съемный маслофильтр и моторное масло;
• 15000 пробега – регулировка зазоров клапанов;
• 20000 км – выпускной коллекторный узел, топливопровод и рампа, ремень навесного оборудования и АКБ, свечи;
• 30000 пробега – воздушный фильтр и вентиляция картера;
• 40000 км – антифриз и топливный фильтр;
• 60000 пробега – датчик кислородный.

Источник

Устройство силового агрегата

Справедливости ради, необходимо отметить, что такими моторами оснащают большинство модификаций отечественных внедорожников марки УАЗ. Классическая конструкция двигателя усовершенствована благодаря уместному использованию ряда оригинальных решений.

Тонкостенные гильзы цилиндров из чугуна залиты в алюминиевый блок, являющийся сердцем силового агрегата. Прочно закреплённые в теле блока, они способны выдерживать значительные нагрузки. Образующиеся в результате литья отверстия ликвидируются путём дополнительной пропитки смолой.

Такая конструкция блока позволяет увеличить размер внутреннего сечения цилиндров до 100 мм. Расстояние между ними при этом не изменилось и составляет, как на других двигателях УАЗ, положенные 116 мм. Помимо повышения ресурса цилиндропоршневой группы, подобное новшество отразилось на снижении расхода масла.

В обновлённом агрегате УМЗ модификации 4218 большинство функциональных деталей и механизмов обладают взаимозаменяемостью. Это значительно упрощает ремонт моторов, приводящих в движение автомобили УАЗ.

Изменения затронули расстояние между осью поршня и его днищем. Оно уменьшилось на 7.5 мм. Одновременно на 7 мм возросла длина шатуна. Подобная трансформация позволила сократить давление на боковую поверхность поршней, что продлевает срок их эксплуатации.

Чтобы лучше ознакомиться с качествами двигателей с маркировкой 421800, описания конструкции недостаточно. Предлагаем исследовать технические характеристики агрегатов, приводящих в работоспособное состояние механизмы внедорожников УАЗ.

Настройка

Настройка карбюратора на УАЗ с двигателем 421 производится в специальных условиях с помощью газоанализатора. Специалисты подскажут, какие параметры необходимо изменить, возможно провести подбор жиклеров необходимого размера на месте. Своими руками установить правильные настройки может не получится, т.к. размеры каналов отличаются от заводских, требуется точный подход.

Перед процессом необходимо проверить топливную систему и узлы зажигания автомобиля. Засоренные фильтры грубой очистки бензина могут пагубно влиять на работу ДВС, выдавать неверные результаты при регулировке. Уазик с карбюратором от солекс может прослужить долго и надежно без частой регулировки.

Инструкция по эксплуатации

• При подготовке мотоблока к работе:
  1. Осмотреть мотоблок на предмет подтекания масла и горючего;
• Переключить коробку передач и вал отбора мощности в нейтральное положение;
• Проверить по щупу количество масла в моторе и трансмиссии;
• Заправить бак горючим;
• Запустить двигатель кик-стартером.
• Начало движения:
  1. перевести мотор на малые обороты;
• рычагом муфты выключить сцепление и включить передачу;
• увеличить обороты, отпуская рычаг выключения сцепления;
• изделие трогается с места.

• Остановка мотоблока:
  1. снизить обороты мотора;
• рычагом отключить муфту сцепления;
• перевести коробку передач в нейтраль.
• Остановка двигателя:
  1. выдернуть шнур аварийной остановки или закрыть заслонку дросселя.

Давление масла в двигателе 421

Двигатель УМЗ–421. Руководство — часть 8

2.4 СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ

Система смазки двигателя — комбинированная: под давлением и разбрызгиванием. Маслом

под давлением смазываются коренные и шатунные подшипники коленчатого вала, подшипники распределительного вала, упорные подшипники коленчатого и распределительного валов, втулки коромысел и верхние наконечники штанг толкателей. Остальные детали смазываются масляным туманом.

В систему смазки входят масляный насос 1 (рис.2.20) с маслоприемником 3 и

редукционным клапаном 4 (установлен внутри масляного насоса), масляные каналы, масляный фильтр 9 с перепускным клапаном, картер, указатель уровня масла, крышка маслозаливной горловины, датчик указателя давления масла 6, датчик-сигнализатор аварийного давления масла 5. Масло, забираемое насосом из картера, поступает через маслоприемник по каналам в корпусе насоса и наружной трубке в корпус масляного фильтра. Далее, пройдя через фильтрующий элемент фильтра очистки масла 9, масло поступает в полость второй перегородки блока

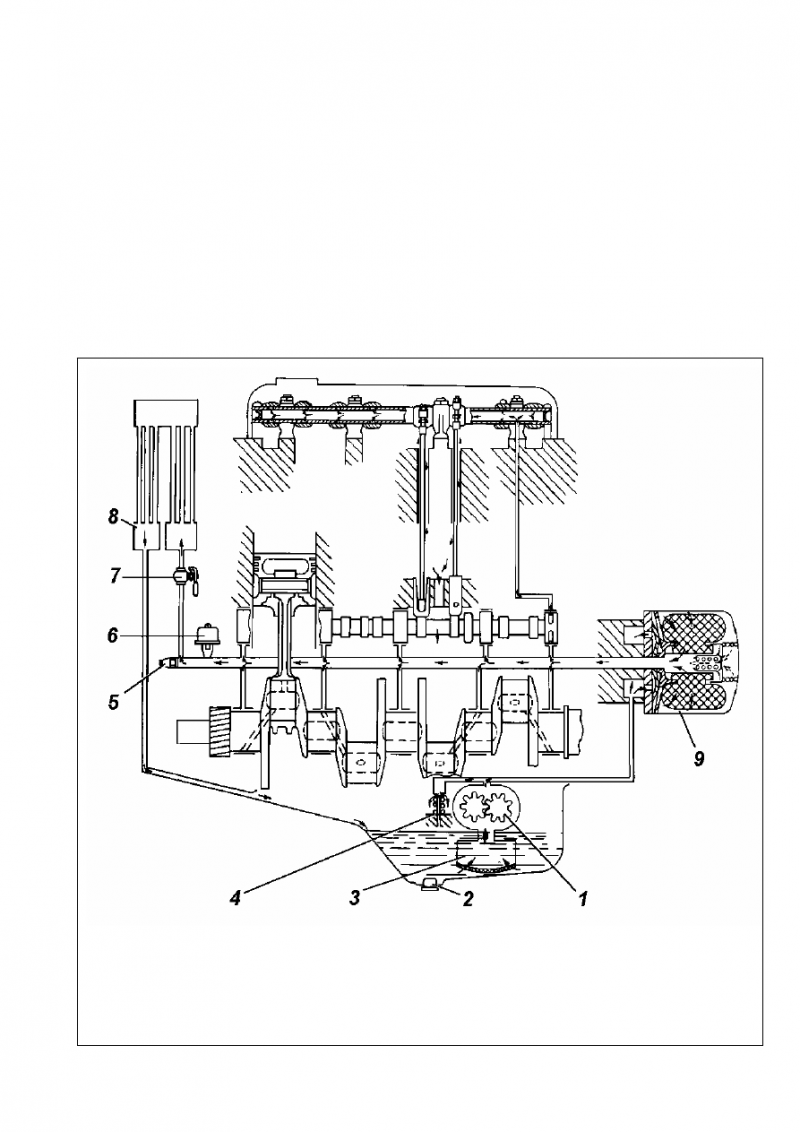

Рис. 2.20. Схема системы смазки двигателя: 1 – масляный насос; 2 – пробка сливного отверстия картера; 3 – маслоприемник; 4 – редукци- онный клапан; 5 – датчик сигнальной лампы аварийного давления масла; 6 – датчик указателя давления масла; 7 – кран масляного радиатора; 8 – масляный радиатор; 9 – полнопоточный фильтр очистки масла

Неисправности и ремонт двигателя Хантера / Буханки / Газели УМЗ-421

Двигатель УМЗ-421 самая современная генерация мотора ГАЗ-21, по линии УМЗ. Логическое развитие модели УМЗ-417, с увеличенным объемом, увеличенными выпускными клапанами (с 36 мм до 39 мм),последние версии 421-го, имеют инжекторную систему подачи топлива. Для понимания, нужно внести ясность, моторы семейства ГАЗ-21 имеют две ветви развития — ЗМЗ и УМЗ. На Заволжском моторном заводе из 21-го был создан ЗМЗ-24, а после и ЗМЗ-402. В Ульяновске на базе двигателя ГАЗ-21 был разработан УМЗ-451, УМЗ-414, УМЗ-417 и последняя версия УМЗ-421. Все эти двигатели значимых конструктивных отличий между собой не имеют.В отличие от ЗМЗ-402, УМЗ-421 имеет сухие тонкие гильзы (были мокрые) и за счет этого повышенную прочность блока, диаметр цилиндров 100 мм (92мм на 402-м), поршни со смещением пальца на 7мм, вместо устаревшей набивки, которая достала всех владельцев ЗМЗ моторов, теперь применена резиновая манжета и другие более мелкие детали. Глобальных конструкционных изменений нет, все тот же мотор образца 1956 года, немного доведенный до ума. В моторе нет гидрокомпенсаторов и каждые 10.000 км вам нужно регулировать зазоры клапанов, в этом плане мотор не отличается от 402 двигателя.

Модификации двигателя УМЗ 421

1. УМЗ 4218.10 — основной мотор, СЖ 7 под 76 бензин. Мощность 98 л.с. Соответствие экологическим требования Евро-1. Используется на автомобилях УАЗ. 2. УМЗ 4218.10-10 — аналог УМЗ 4218.10,  повышенная СЖ до 8.2 под 92 бензин. Мощность 103 л.с. Используется на коммерческих автомобилях УАЗ. 3. УМЗ 421.10 — аналог УМЗ 4218.10. Изменена выпускная система. Используется на автомобилях УАЗ. 4. УМЗ 421.10-30 — аналог УМЗ 4218.10-10. Изменена выпускная система. Используется на автомобилях УАЗ. 5. УМЗ 4213.10-40 — аналог УМЗ-421.10-30, инжектор. Соответствие экологическим требованиям Евро-3. Мощность 117 л.с. Используется на внедорожниках. 6. УМЗ 4213.10-50 — аналог УМЗ-4213.10-40. Используется на грузовых автомобилях. 7. УМЗ 4215.10-10 — аналог УМЗ-4218.10. Используется на автомобилях Газель. 8. УМЗ 4215.10-30 — аналог УМЗ-4218.10-10. Используется на автомобилях Газель. 9. УМЗ 4216.10 — аналог УМЗ 40215.10-30, инжектор, повышенная СЖ до 8.8 под 92 бензин. Мощность 123 л.с. Соответствие экологическим требованиям Евро-3. Используется на автомобилях Газель. 10. УМЗ 42161.10 — аналог УМЗ 4216.10. Мощность 99 л.с. Используется на автомобилях Газель-Эконом. 11. УМЗ 42164.10 — аналог УМЗ 4216.10, другой распредвал. Соответствие экологическим требованиям Евро-4. Мощность 125 л.с. Используется на автомобилях Газель. 12. УМЗ 421647.10 — аналог УМЗ 42164.10, газобензиновый. Мощность 100 л.с. Используется на автомобилях Газель. 13. УМЗ 42167.10 — аналог УМЗ 4216.10, газобензиновый. Мощность 123 л.с. Используется на автомобилях Газель.

Неисправности двигателей УМЗ 421

Неисправности двигателя УМЗ-421 полностью повторяют проблемы и недостатки мотора ЗМЗ-402 ибо моторы, по большому счету, одни. Решена только проблема с набивкой, в остальном, все те же вибрации, дергания, все та же склонность к перегреву, стуки, постоянная возня с регулировкой клапанов и т.д. Долго говорить здесь не о чем — конструкции 60 лет, мотор тяговитый, это хорошо, но за окном XXI век… О неисправностях читаем ТУТ.

Варианты тюнинга мотора

Поскольку двигатель УМЗ 421 семейства создан для тяжелых грузовиков, минивэнов, вне- и вседорожников, грузопассажирских машин, атмосферный тюнинг механическим способом не имеет смысла даже рассматривать. Зато вполне возможна установка турбины городского спокойного типа. Для этого необходимо выполнить действия:

• замена штатных форсунок модификациями 440СС от производителя Subaru;
• переделка впускного коллектора под интеграцию интеркуллера;
• шлифовка камер сгорания и каналов внутри ГБЦ;
• ШПГ и валы остаются штатными;
• вместо объединенного выпускного тракта монтируется прямоточный паук 63 мм в диаметре.

Турбокомпрессор для УМЗ 421

После перепрошивки и настройки тюнинг способен добавить 30 – 50 л. с., движок становится «тракторным», обладает мощным крутящим моментом в нижнем диапазоне оборотов.

Таким образом, базовым в серии производителя УМЗ считается мотор 4218.10 с весьма средним ресурсом из-за дефектов литья блока цилиндров. Зато во всех следующих версиях, не только исправлен этот дефект, но и использованы другие конструкционные решения для повышения характеристик и срока службы.

Эксплуатационные свойства силовых установок УМЗ-4218

Рассматриваемый мотор представляет собой сложную комплектацию из четырёх поочерёдно расположенных на одной линии цилиндров, каждый из которых снабжён двумя клапанами. В двигателе практикуется карбюраторная подача топливной смеси. Реже система питания представлена инжектором.

92-миллиметровый поршень выполняет свои функции в середине цилиндра с поперечным сечением 100 мм. Ёмкость внутреннего рабочего пространства в 2,890 литра позволяет автомобилю состязаться в резвости с 98 лошадьми, выполняя при этом 4000 оборотов.

К тому же приемлемым считается и топливный расход, составляющий для смешанного цикла показатель в 11 л, что ничтожно мало для значительного веса машины.

Специалисты УМЗ заверяют покупателей, что автомобиль с агрегатом 4218 способен без капитального ремонта преодолеть 250 тыс.км. К удовольствию владельцев, практические показатели ресурса мотора превышают заявленные производителем величины. Как отмечалось выше, это достигается благодаря усовершенствованиям в блоке цилиндров.

Технические характеристики двигателей

Двигатели УМЗ в значительной мере похожи на движки, выпускаемые Заволжским моторным заводом. Это и не странно, поскольку Ульяновский завод входит в состав ОАО «ГАЗ». За всё время производства, на свет вышло немало достойных моторов, которые заслужили любовь и уважение.

Рассмотрим, основные моторы выпускаемые УМЗ, а также их технические характеристики:

УМЗ-417

Согласно нормам завода изготовителя, ресурс силового агрегата составляет 150 000 км. В то время как аналоги ЗМЗ имели ресурс в 200-250 тыс. км пробега.

УМЗ-421

Технические характеристики, которые получил 421 двигатель — высокие, а сам мотор стал известный, как качественный и надёжный. Выпускался УМЗ 421 в двух вариантах: карбюратор и инжектор. Кроме этих отличий, других конструктивных изменений мотор не получал.

Модификации двигателя УМЗ 421:

1. УМЗ 4218.10 — основной мотор, СЖ 7 под 76 бензин. Мощность 98 л.с. Соответствие экологическим требования Евро-1. Используется на автомобилях УАЗ.
2. УМЗ 4218.10-10 — аналог УМЗ 4218.10, повышенная СЖ до 8.2 под 92 бензин. Мощность 103 л.с. Используется на коммерческих автомобилях УАЗ.
3. УМЗ 421.10 — аналог УМЗ 4218.10. Изменена выпускная система. Используется на автомобилях УАЗ.
4. УМЗ 421.10-30 — аналог УМЗ 4218.10-10. Изменена выпускная система. Используется на автомобилях УАЗ.
5. УМЗ 4213.10-40 — аналог УМЗ-421.10-30, инжектор. Соответствие экологическим требованиям Евро-3. Мощность 117 л.с. Используется на внедорожниках.
6. УМЗ 4213.10-50 — аналог УМЗ-4213.10-40. Используется на грузовых автомобилях.
7. УМЗ 4215.10-10 — аналог УМЗ-4218.10. Используется на автомобилях Газель.
8. УМЗ 4215.10-30 — аналог УМЗ-4218.10-10. Используется на автомобилях Газель.
9. УМЗ 4216.10 — аналог УМЗ 40215.10-30, инжектор, повышенная СЖ до 8.8 под 92 бензин. Мощность 123 л.с. Соответствие экологическим требованиям Евро-3. Используется на автомобилях Газель.
10. УМЗ 42161.10 — аналог УМЗ 4216.10. Мощность 99 л.с. Используется на автомобилях Газель-Эконом.
11. УМЗ 42164.10 — аналог УМЗ 4216.10, другой распредвал. Соответствие экологическим требованиям Евро-4. Мощность 125 л.с. Используется на автомобилях Газель.
12. УМЗ 421647.10 — аналог УМЗ 42164.10, газобензиновый. Мощность 100 л.с. Используется на автомобилях Газель.
13. УМЗ 42167.10 — аналог УМЗ 4216.10, газобензиновый. Мощность 123 л.с. Используется на автомобилях Газель.

УАЗ-451МИ

Один из самых старых представителей силовых агрегатов выпускаемых УМЗ. Устанавливался силовой агрегат на транспортные средства УМЗ-469 «Бобик».

УМЗ-4175

УМЗ-4178

УМЗ 417, 4175 и 4178 — идентичные, за исключением мощностных характеристик. УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке.

Установка зажигания мотора

Устройство зажигания, применяемое на силовой установке, изделие, без которого невозможна работа двигателя. Правильность работы мотора, непосредственно сгорание топливного заряда напрямую связано с тем, как установить зажигание на УАЗ 421 двигатель. Так как конструктивно гидравлические компенсаторы клапанов не предусмотрены, проводится ручная настройка, предусматривающая:

• Установку вала в соответствии с углом опережения пять градусов. Совместить срединную маркировку фрикционного колеса с наплывом заглушки остова на сдавливании в камере «1»;
• Узнать такт сдавливания камеры «1», сняв заглушку. При этом бегунок расположен против внутренней поверхности касания заглушки, связанного проводником со свечкой камеры «1». Альтернативное определение по свечке камеры «1» предусматривает демонтаж изделия. Образовавшуюся пустоту закрывают заглушкой из бумаги, после проворачивают вал. На такте сдавливания заглушка выйдет из отверстия;
• Используя «десятый» ключ немного открутить регулятор октана;
• Поставить градуировку регулятора октана на «0», соответствующее средине градуировки;

• Используя «десятый» ключ немного отпустить пластины регулятора октана;
• Совместить риску ротора (красный маркер) со стрелкой статора посредством поворота остова распределяющего датчика. Фиксировать место расположения, затянув крепёж;
• Контролировать расположение бегунка (против контакта заглушки 1-й камеры), сверить корректность соединения проводников, отходящих к камерам. Отсчёт начинают с камеры «1», ведут против стрелки часов, в порядке «1-й, 2-й, 4-й, 3-й».

Работу зажигания дополнительно контролировать в процессе езды на транспортном средстве. Кратковременно выжать на полную ножной рычаг скорости, предварительно разогнав машину до скорости 60 километров в час. Детонация 1-3 секунды, говорит о правильности настройки. Дольше – превышение угла опережения, отсутствие детонации – недостаточный угол опережения. В последних двух случаях настройку повторяют.

Источник

Ульяновский моторный завод

Ульяновский моторный завод (УМЗ) входит в дивизион «Легкие коммерческие и легковые автомобили» крупнейшего российского автомобилестроительного холдинга «Группа ГАЗ».

УМЗ — одно из крупных предприятий машиностроительного комплекса России по производству силовых агрегатов различной модификации для грузовых, пассажирских и многоцелевых автомобилей марки «ГАЗ» и «УАЗ».

Основная продукция завода — бензиновые двигатели УМЗ-4216 и EvoTech 2.7, их двухтопливные (газобензиновые) модификации, соответствующие экологическому классу «Евро-4» и «Евро-5» для легких коммерческих автомобилей марки ГАЗ («ГАЗель», «Соболь»).

Самые популярные в России коммерческие автомобили и внедорожники — «ГАЗели» и УАЗы — комплектуются двигателями от Ульяновского моторного завода — знаменитыми УМЗ.

История Ульяновского Моторного Завода началась в далеком 1944 году, однако первый двигатель марки УМЗ был выпущен предприятием только в 1969 году (до этого завод производил разнообразные малолитражные двигатели и детали двигателей) — это был УМЗ-451. С тех пор моторы марки УМЗ верой и правдой служат на автомобилях повышенной проходимости знаменитых УАЗах и легких грузовиках.

Производство автомобильных двигателей в г. Ульяновске было начато с выпуска двигателей ГАЗ-21А и ЗМЗ-451 с рабочим объемом 2,5 л Заволжского моторного завода. К началу 90-х годов эти двигатели подверглись нескольким этапам модернизации и практически исчерпали свои возможности по повышению энергетических и топливно-экономических характеристик.

В то же время повышение потребительских качеств серийных автомобилей УАЗ в результате их модернизации, разработки и освоения новых моделей на базе УАЗ-3160, УАЗ-3165 привело к необходимости создания двигателей с увеличенным крутящим моментом и повышенной максимальной мощностью.

В этой связи в АО «Волжские моторы» был разработан и с 1996 г. начал производиться серийно двигатель модели 421.10 с рабочим объемом 2,9 л, что позволило поднять крутящий момент и мощность вновь освоенных двигателей до 22,5 кгс*м и 110-112 л. с.

Новый двигатель полностью взаимозаменяем с двигателями рабочим объемом 2,5 л и без каких-либо переделок устанавливается на автомобили прежних выпусков.

С 1998 г. АО «Волжские моторы» поставляет двигатели модели 4215.10 с рабочим объемом 2,9 л на комплектацию ряда модификаций малотоннажных грузовых автомобилей семейства «ГАЗель».

Для удовлетворения возросших требований к снижению токсичности двигателей АО «Волжские моторы» в 1999-2000 гг. приступило к выпуску двигателей модели 4213.10 с рабочим объемом 2,9 л, впрыском бензина и микропроцессорным управлением топливоподачей и зажиганием, которые устанавливаются на автомобили семейства УАЗ-3160.

Водителям «Газелей» на заметку

Первый автомобиль «Газель» сошел с конвейера в 1994 году, на котором установили карбюраторный двигатель ЗМЗ-402. Конструкция мотора представляет алюминиевый блок цилиндров с их рядным расположением. Применялся распределительный вал, установленный в нижней части блока цилиндров и управляющий движением рокеров клапанов посредством штанг. По существу, это незначительно доработанный ЗМЗ-24Д, устанавливаемый на автомобилях ГАЗ-21 «Волга».

Мотор выпускался в различных модификациях с 1981 по 2006 г.:

1. ЗМЗ 402.10 — используется бензин марки А-92, степень сжатия – 8,2. Эксплуатируется на автомобиле «Волга».

2. ЗМЗ 4021.10 — на этом двигателе снижена степень сжатия 6,7 и рассчитан для эксплуатации с бензином марки А-76.

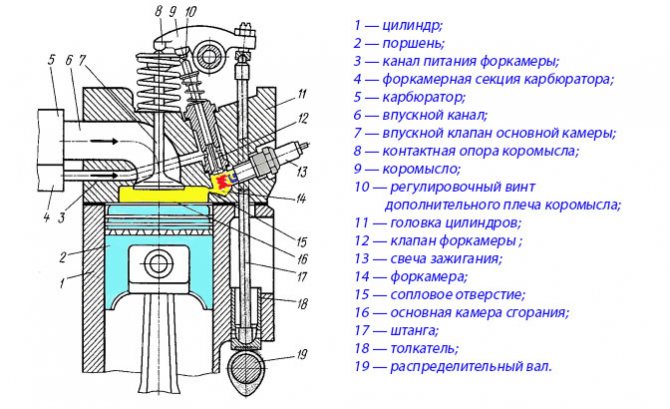

3. ЗМЗ 4022.10 — двигатель с форкамерно-факельным зажиганием. В конструкцию были внесены значительные изменения, в частности:

• установлена другая головка блока цилиндров;
• изменен впускной и выпускной тракт;
• применен распределительный вал с геометрией кулачков, отличающихся от предшественной модели;
• разработан специальный карбюратор К-156.

В итоге получился конструктивно сложный мотор, с незаметной технико-экономичными показателями и в 1992 году, производство форкамерных двигателей было свернуто.

4. ЗМЗ 4025.10 — аналог двигателя ЗМЗ 4021.10, предназначенный для автомобилей Газель.

5. ЗМЗ 4026.10 — аналог двигателя ЗМЗ 402.10, предназначенный для автомобилей Газель.
